Чиллер для охлаждения воды своими руками: Чиллер для охлаждения воды сделать самому своими руками

Содержание

Чиллер для охлаждения воды сделать самому своими руками

Те, кто держат дома аквариум, нередко сталкиваются с проблемой перегрева воды в резервуаре. Понятно, что в такой среде подводные обитатели чувствуют себя некомфортно, а при резких перепадах температуры некоторые из видов даже погибают. Потому, вынося этот вопрос на рассмотрение, нельзя не отметить, что эта проблема несет глобальный характер. Повышение температурного режима ведет к изменению кислородного баланса, развитию колоний вредных водорослей и групп бактерий. Как устранить проблему? Предлагаем ознакомиться с парой действенных способов применения чиллеров для охлаждения воды в аквариуме.

Варианты охлаждения воды в домашнем аквариуме

Зная три основных способа эффективного охлаждения воды в аквариуме, можно сохранить жизнь мелким обитателям домашнего «водоема». Наличие такого устройства в доме поможет сохранить необходимый уровень температуры на протяжении суток, а значит, обеспечит комфортную жизнедеятельность обитателям аквариума. Создайте благоприятные условия своим рыбкам и обратите внимание на то, что они стали реже болеть и перестали погибать.


Что это — чиллер? Принцип работы системы Чиллер-фанкойл

Дополнительные приспособления к резервуару

Можно использовать специальную крышку, затянутую мелкой противомоскитной сеткой. Но такая конструкция не поможет избавиться от проблемы полностью. Такой метод действует лишь в том случае, если температура воды опускается на 1-2оС. И даже если вода в аквариуме теплее всего на 1-3оС, то это еще нормально. А вот отклонение температуры на 5-6оС может привести к печальным последствиям и гибели аквариумных рыбок.

Охладительная установка для аквариума, басейна, купели

Второй вариант кажется более эффективным, ведь он предполагает использование специализированной техники. Чиллеры для охлаждения воды в бассейне, чане с водой и других конструкциях пользуются немалой популярностью. Кстати, сделать такую конструкцию для аквариума можно и своими руками. Это несложно. И к тому же дешевле, чем приобрести заводскую дорогостоящую модель, которая точно не по карману большинству аквариумистов.


Чиллер — определение. Чиллер Rhoss и другие

Если с бытовым чиллером все понятно, то как быть с бассейном или купелью? Для охлаждения больших объемов воды подойдет только специальная охладительная установка, которая стоит немалых денег.

Что такое промышленный чиллер?

Поскольку стремление человека улучшить условия своей жизни максимально с каждым днем только растет, то вот и возникла необходимость создать промышленные установки для охлаждения не только воздуха, но и воды. Применяют чиллеры для охлаждения воды в купелях, для охлаждения резервуаров и емкостей с большими объемами воды. Такие установки относят к ряду приборов из группы систем, обеспечивающих кондиционирование.

Принцип работы промышленной охладительной установки

Чтобы иметь возможность регулировать и поддерживать определенный уровень температуры воды, используют установки со следующими характеристиками: мощность и производительность напрямую зависят от объема воды, находящейся в емкости/резервуаре. Зачастую эти небольшие по объему устройства монтируют в специально отведенном служебном помещении. Охладительную установку для купели монтируют в контур циркуляции водной массы, подключив ее к электропитанию.


Холодильные машины: принцип действия, устройство и применение

Особенность чиллеров заключается в бесшумном функционировании, отсутствии вибрации и минимальном потреблении электроэнергии. Такие характеристики позволяют эффективно использовать прибор с минимальными затратами. Отмечено, что системы отличаются простотой в обслуживании и надежностью в эксплуатации.

Самодельный чиллер для емкости с водой

Как уверяют мастера, никаких проблем с конструированием такой установки у них не возникало. Детали для самодельной установки находятся в свободном доступе и их легко приобрести на рынке, а другой инвентарь легко найти в ящике с инструментами, который хранится в каждом доме.

Как самому сконструировать охладитель

Возьмите простой фанерный ящик без крышки, она вам не понадобится. Наполните две двухлитровые пластиковые бутылки водой и отправьте в холодильник/морозильник на пару часов, пока вода полностью не замерзнет. Пока вода охлаждается, вернемся к коробке. Она станет основой чиллера для охлаждения воды в аквариуме.

Поставьте ящик горизонтально и в верхней части вырежьте два круглых отверстия, соответствующих диаметру бутылочной пробки. А теперь вопрос: для чего же они, эти отверстия? Если фантазия у вас работает на пять с плюсом, то вы сразу же все поймете. Или ищите ответ дальше в статье.

На следующем этапе подготовки составных элементов конструкции, позаботьтесь об экранировании внутренней части «охладителя» (коробки). Используйте для этого самую обычную пищевую фольгу, ее можно приобрести в любом супермаркете, посетив хозяйственный отдел. Оклейте ею все внутренние поверхности ящика, где необходимо, подрежьте. В итоге вы получите термокоробку, то есть импровизированный чиллер для охлаждения воды, то, что и необходимо для домашнего аквариума с мелкими рыбками.

На последнем этапе подготовки охладительной установки возьмите бутылки с замороженной водой, вставьте их в отверстия в коробке и пододвиньте к резервуару с водой. Уже через 30 минут уровень температуры воды заметно понизится.

Советы мастеров по конструированию чиллера

Если вы решились делать установку по приведенному выше примеру, то подбирайте коробку для термобокса по размеру аквариума.

При установке «охладителя» следите за расстоянием от чиллера до резервуара с водой: бутылки не должны находиться впритык к стеклу, а чтобы усилить эффект рекомендовано прикрывать бутылки фольгой или тканью.

Чиллер для охлаждения воды в аквариуме из обыкновенного ящика – это бюджетный вариант охладителя для аквариума. Результат заметен сразу – достаточно посмотреть на показатели термометра в аквариуме.

Теперь вы знаете, как сконструировать самый простой чиллер для охлаждения воды своими руками и с легкостью сможете воплотить описанный выше пример в реальность. Охладительная установка для аквариума — это просто незаменимая вещь, позволяющая легко и просто создать природные условия проживания для ваших домашних любимцев.

Чиллер для охлаждения в Арзамасе: 91-товар: бесплатная доставка, скидка-69% [перейти]

Партнерская программаПомощь

Арзамас

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

-52%

2 175

4500

Чиллер погружной (для охлаждения сусла) из нержавеющей стали, круглый, 8 метров Тип: Аксессуар для

В МАГАЗИН

-62%

2 990

7790

Чиллер погружной охлаждающий для пивоварни / охлаждения сусла Комплектующие пивоварения Тип:

В МАГАЗИН

-59%

1 600

3900

Чиллер для охлаждения сусла 8 метров Тип: Аксессуар для пивоварения, Размер: Длина 40. 000 Ширина

В МАГАЗИН

-51%

2 933

5990

Чиллер погружной для охлаждения сусла , 19м, трубка 8мм Тип: Шланг для чиллера, Размер: Длина

В МАГАЗИН

Чиллер для охлаждения сусла 19м Производитель: DRINKIT

ПОДРОБНЕЕ

Чиллер для сусла 17м 10мм Тип: чиллер

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер 13,5 м × 8 мм (круг Ø 27 см)

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер 8 м × 8 мм (круг Ø 17 см)

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер для пива 6 м (круг Ø 19 см)

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер для охлаждения сусла 12 м (круг Ø 19 см) Тип: чиллер

ПОДРОБНЕЕ

Чиллер погружной для охлаждения сусла , 19м, трубка 8мм Тип: трубка, чиллер, шланг, Производитель:

ПОДРОБНЕЕ

водыпивасуслалазерапивногобытовой водыпивного суслапромышленный водысусла своими рукамивоздуха промышленный

Чиллер погружной серии 2017-2018 года Тип: чиллер

ПОДРОБНЕЕ

Чиллер погружной ХД Тип: чиллер

ПОДРОБНЕЕ

Чиллер для охлаждения сусла для домашней пивоварни Материал: сталь

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер для охлаждения сусла 13 м (круг Ø 25 см) Тип: чиллер

ПОДРОБНЕЕ

чиллер погружной для охлаждения сусла Good brewer Тип: чиллер

ПОДРОБНЕЕ

Чиллер погружной охлаждающий / 8 метров Тип: чиллер, Производитель: Mirovar

ПОДРОБНЕЕ

Чиллер погружной охлаждающий / 8 метров Тип: чиллер, Производитель: Mirovar

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 19 метров из нержавеющей стали AISI304( диаметр 265 мм, диаметр трубки 8 мм, Aisi304)

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 15метров из нержавеющей стали 304 Тип: сифон, чиллер,

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 15метров из нержавеющей стали 304 Тип: сифон, чиллер,

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 12 метров из нержавеющей стали AISI304(диаметр 265 мм, диаметр трубки 8 мм, Aisi304)

ПОДРОБНЕЕ

Чиллер для охлаждения сусла 8,8 м (круг 25 см) Тип: чиллер, Производитель: Без бренда,

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер 13 м (круг Ø 30 см) Тип: чиллер

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 15метров из нержавеющей стали 304 Тип: сифон, чиллер,

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 15метров из нержавеющей стали 304 Тип: сифон, чиллер,

ПОДРОБНЕЕ

-67%

2 650

7950

Чиллер погружной (для охлаждения сусла) 13,5 метров

ПОДРОБНЕЕ

Чиллер погружной 12 метров (диаметр 260 мм) (Кол-во (шт): 1) Материал: сталь

ПОДРОБНЕЕ

Чиллер погружной для пивоварни (охлаждения сусла) из нержавейки, диаметр 265мм, AISI 304, 12 метров

ПОДРОБНЕЕ

Чиллер погружной для пивоварни (охлаждения сусла) из нержавейки, диаметр 265мм, AISI 304, 12 метров

ПОДРОБНЕЕ

-69%

1 760

5740

Чиллер погружной (для охлаждения сусла) 8 метров Тип: чиллер, Производитель: Без бренда

ПОДРОБНЕЕ

-42%

2 862

4900

Чиллер для охлаждения сусла 12м Производитель: DRINKIT

ПОДРОБНЕЕ

-42%

2 862

4900

Чиллер для охлаждения сусла 12м Производитель: DRINKIT

ПОДРОБНЕЕ

-13%

3 297

3790

Чиллер погружной (для охлаждения сусла) 19 метров из нержавеющей стали AISI304( диаметр 265 мм, диаметр трубки 8 мм, Aisi304)

ПОДРОБНЕЕ

Чиллер для охлаждения сусла 9 метров Производитель: DRINKIT

ПОДРОБНЕЕ

Чиллер-12м, диаметр — 210

ПОДРОБНЕЕ

Чиллер для пивного сусла кравдратный, нерж. 14м, 8мм Тип: чиллер

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер для охлаждения сусла 13 м (круг Ø 25 см) Тип: чиллер

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 8 метров из нержавеющей стали AISI304(диаметр 190 мм, диаметр трубки 8 мм, Ansi304)

ПОДРОБНЕЕ

Чиллер (охладитель сусла погружной) 7м Материал: сталь

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) из нержавеющей стали, круглый, 8 метров Тип: чиллер,

ПОДРОБНЕЕ

Чиллер погружной (для охлаждения сусла) 12 метров из нержавеющей стали AISI304(диаметр 265 мм, диаметр трубки 8 мм, Aisi304)

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер 13 м (круг Ø 30 см)

ПОДРОБНЕЕ

Чиллер погружной для пивоварни (охлаждения сусла) из нержавейки, диаметр 265мм, AISI 304, 12 метров

ПОДРОБНЕЕ

Чиллер для охлаждения сусла ,Паяльный пластинчатый теплообменник, 30 пластинчатый , максимальный 4,5 МПа, 316 материалов из нержавеющей стали

ПОДРОБНЕЕ

Чиллер противоточный Производитель: Русская Дымка

ПОДРОБНЕЕ

Охладитель сусла погружной / чиллер для охлаждения сусла 13 м (круг Ø 25 см) Тип: чиллер

ПОДРОБНЕЕ

Чиллер для охлаждения сусла Тип: чиллер

ПОДРОБНЕЕ

Чиллер для охлаждения сусла Материал: сталь, Карбонизация: естественная

ПОДРОБНЕЕ

Чиллер для охлаждения сусла 8,8 м (круг Ø 25 см) Тип: чиллер, Производитель устройства: HOPPY BREW,

ПОДРОБНЕЕ

Чиллер для пивного сусла погружной круглый нерж. 8 м, 8 мм Материал: сталь

ПОДРОБНЕЕ

2 страница из 4

Чиллер для охлаждения

Гликолевый охладитель «Сделай сам»: овладейте искусством охлаждения [Пошаговое руководство]

Не знаю, как вы, но хорошее холодное пиво в теплый летний день — одна из лучших вещей в жизни! Для приготовления отличного пива требуется точный контроль температуры, что стало возможным благодаря охладителю гликоля для домашнего пивоварения.

Контроль температуры в процессе брожения пива имеет решающее значение для сохранения постоянства вкуса, которого вы хотите достичь.

Покупка чиллеров высокого класса Icemaster или SS Brewtech была бы идеальной инвестицией. Но на случай, если это выходит за рамки вашего бюджета, мы написали эту статью, чтобы помочь вам собрать собственный гликолевый чиллер своими руками.

Что такое гликолевый чиллер?

Специальные системы охлаждения, в которых в качестве антифриза используется пищевой пропиленгликоль.

Этот специфический химикат отводит избыточное тепло, образующееся в процессе варки пива, а затем отводит это тепло в систему охлаждения.

В результате поддерживаются определенные температуры, обеспечивающие высочайшее качество конечного продукта.

Охладитель гликоля пригодится вам при работе с суслом, баками для брита, ферментерами и теплообменниками. Они используются в пивоваренной промышленности, в основном, но не ограничиваясь производством пива и виски. Вы также можете варить сидр и чайный гриб!

Как работают гликолевые чиллеры?

Переохлажденный гликоль циркулирует в закрытой гликолевой системе. Он состоит из трубок, которые соединяются с входной и выходной частями охладителя и теплообменника.

Температура замерзания пропиленгликоля

составляет -74,2°F или -59°C. Смеси гликоль/вода имеют более умеренную температуру замерзания. Поэтому его часто предпочитают пивоварни. Он охлаждает сусло намного быстрее, не образуя льда внутри варочных сосудов, который может привести к повреждению.

Раствор гликоль/вода быстро рассеивает огромное количество тепла. Это регулирует температуру и создает стабильные химические реакции.

Это также может предотвратить развитие водорослей в вашем пивоваренном оборудовании.

Почему гликолевый чиллер своими руками?

Не хочу вас разочаровывать, но коммерческие чиллеры чертовски дороги. Ценники начинаются от 1000 долларов и растут в зависимости от емкости.

Вы также потратите средства на гликолевые химикаты, чтобы эффективно использовать чиллер. Пивовары смешивают определенный процент гликоля и воды для улучшения результатов и снижения затрат.

Кроме того, для запуска всей системы требуется другое оборудование и материалы, такие как сосуд с рубашкой и змеевики. Есть и другие способы охладить ваши партии пива. Старый школьный метод заключается в том, чтобы запустить воду и добавить пакеты со льдом в морозильную камеру, содержащую ваше пиво. Однако это сложно контролировать по сравнению с использованием химического вещества, такого как гликоль. Это также утомительный процесс постоянного слива воды.

Когда вы открываете пивоваренную компанию или просто являетесь заядлым домашним пивоваром, создание собственного охладителя гликоля будет вполне осуществимым проектом. Это может быть не так просто, но это может сэкономить вам много денег и времени. Вы можете сделать один с бюджетом всего около 200 долларов!

Что вам нужно

По сути, чиллер — это холодильник. Он должен включать компрессор, испаритель, конденсатор и функцию контроля температуры. В этом отношении блок переменного тока является вашей лучшей альтернативой.

Предпочтение отдается переносному блоку переменного тока, потому что у него есть вытяжные шланги, которые позволяют отводить выделяемое тепло к окну. Это позволяет избежать ненужного отопления вашего дома. Тем не менее, блок переменного тока, установленный на окне, все еще может помочь.

Коммерческие чиллеры начинаются с 2300 БТЕ/ч. Они построены более эффективно, чем ваша версия DIY. В этом случае, как минимум, вы должны получить блок переменного тока мощностью 5000 БТЕ/ч. Чем больше продуктов вам нужно охладить, тем выше необходимая производительность БТЕ.

Далее должен быть большой контейнер. Часто предпочитают менее бюджетные охладители пива Coleman. Размер будет зависеть от количества партии пива, которую необходимо охладить. Вам также понадобятся насосы, трубки, фанера, краска, изоляционная пена и ролики, чтобы собрать и сохранить все это вместе.

Наконец, смешайте пищевой пропиленгликоль с дистиллированной водой. Пропорции будут зависеть от ваших предпочтений и проб.

шагов к созданию собственного гликолевого чиллера

У вас есть все материалы, перечисленные выше? Вот 8 шагов, чтобы сделать гликолевый чиллер дома своими руками:

Шаг 1: Разберите блок переменного тока.

Снимите внешний кожух блока переменного тока, где вы найдете испаритель и конденсатор. Это части, необходимые для движения тепла.

Шаг 2: Отсоедините термостат.

Нам нужно убедиться, что ваш блок переменного тока продолжает работать в режиме ультрахолода, а вентилятор работает на высокой скорости.

Для этого необходимо отсоединить термостат от корпуса электроники. Возьмите два красных провода от термостата и соедините их изолентой.

В этом случае, чтобы с этого момента мы могли контролировать желаемую температуру, подключите все к внешнему контроллеру температуры Inkbird.

Шаг 3: Открутите вентиляторы.

Вентилятор испарителя бесполезен. Выньте его, чтобы создать лучшее рабочее пространство.

Однако у конденсатора также есть вентилятор, который нам понадобится для работы блока переменного тока. Не удаляйте это.

Будьте особенно осторожны, так как эти двигатели работают от высокого напряжения.

Шаг 4: Согните медные трубки и вставьте конденсатор в охладитель.

Это, пожалуй, самая важная часть этого процесса. Будьте осторожны, поэтому работайте медленно и осторожно.

Управляйте своим конденсатором, медленно сгибая медные трубки, вставляя ребра охлаждения в кулер.

Посмотрите, как перемещение одного куска за раз влияет на другой кусок меди. Мы хотим убедиться, что нет проблем с трубкой, так как медь довольно легко гнется. Этот шаг может быть непоправимым!

Шаг 5: Размещение гликолевой системы.

Возьмите фанеру, чтобы упаковать блок переменного тока и охладить его. Не забудьте также сделать один или два вентиляционных отверстия для притока воздуха.

После того, как все установлено на свои места, заполните зазоры изоляционной пеной, чтобы лучше контролировать температуру.

Создание хорошо подогнанного корпуса, установка роликов и ручек облегчат маневрирование всего этого при соединении с ферментерами. Включение одного делает его более чистым.

Шаг 6: Вырежьте отверстия для гликолевых шлангов.

С помощью кольцевой пилы и лобзика вырежьте отверстия в верхней части охладителя, чтобы линии гликоля шли к ферментерам, а также выходили из охладителя.

Оберните гликолевые шланги изоляционной пеной, чтобы предотвратить запотевание.

Он также помогает удерживать вещи вместе и предотвращает разбрызгивание смеси воды и гликоля. Укрепите их клейкой лентой.

На ферментерах также установите соединители трубок.

Шаг 7: Загрузите смесь гликоля и воды.

Вам не нужно сильно охлаждать пиво, чтобы поддерживать идеальную температуру для брожения.

Гликоль

может снизить температуру замерзания, в то время как вода может поддерживать достаточно высокую теплоемкость ферментеров для эффективного функционирования.

Для начала можно использовать соотношение гликоля и дистиллированной воды 1:2.

Шаг 8. Подсоедините компоненты.

К этому моменту у вас должен быть полностью функционирующий чиллер. Используйте регулятор температуры для настройки температуры вашего устройства.

Чтобы получить хорошую температуру брожения, сначала установите устройство на 5°C или выше.

Это гарантирует, что вы не ударите пиво, когда оно начнет остывать.

Для холодного разрушения используйте температуру -1/-2°C. Мы предлагаем вам сначала проверить воду и посмотреть, куда она пойдет. Нужно принять меры предосторожности и посмотреть, что лучше всего подходит для вас.

Если вы слышите необычное шипение, указывающее на сломанные детали или утечку хладагента, вынесите устройство за пределы дома и вызовите специалиста. Это может быть очень легковоспламеняющимся и опасным для вашего здоровья при вдыхании.

Важные советы

  1. Изолируйте холодные детали. Это ферментеры, линии гликоля и охладитель. Это предотвратит запотевание, обеспечит лучшую устойчивость конструкций и, по сути, продлит срок службы вашего устройства.
  2. Используйте насос в охладителе, чтобы обеспечить рециркуляцию гликолей в испарителе, когда кондиционер включен.
  3. Никогда не используйте автомобильные антифризы. Они изготавливаются специально для охлаждения двигателя.
    Как упоминалось ранее, для контроля температуры заваривания следует использовать только пищевой гликоль.
  4. Никогда не смешивайте гликоль разных типов или марок. Одно может быть несовместимо с другим. Это может привести к разделению смеси, что приведет к засорению насосов.
  5. Желательно также использовать ингибированные гликоли. Они работают как буфер pH и биоцид. Он защищает ваше оборудование от сильной коррозии. Перейти на 25% и выше гликолей.
  6. Убедитесь, что тепло от используемого блока переменного тока выводится за пределы рабочего места.
  7. Всегда проверяйте наличие утечек или шипящих звуков. Если вы обнаружите какие-либо повреждения, вызовите мастера для их устранения.
  8. Учитывайте местные экологические нормы и правила в отношении растворов антифризов. Структура, дренаж и утилизация — это то, к чему нужно правильно подготовиться.
  9. В большинстве систем используется только водопроводная вода. Если вы хотите продлить срок службы устройства, мы советуем вам использовать более чистую воду. Выбор дистиллированной, деминерализованной и деионизированной воды защищает ваши устройства.
  10. В целях технического обслуживания настоятельно рекомендуется промывать, очищать и дезинфицировать системы охлажденной воды перед добавлением нового раствора и партии. Это также следует время от времени проверять, чтобы избежать каких-либо загрязнений или проблем с коррозией.

Заключение

Идея построить собственный охладитель гликоля может испугать. Работая с бюджетом в 200 долларов по сравнению с коммерческими моделями стоимостью более 1000 долларов, определенно стоит попробовать. Кто знает, может, вы сами удивитесь!

Мы надеемся, что наше руководство поможет вам разобраться с этим уникальным проектом «Сделай сам» для ваших домашних пивоварен. Поделитесь с нами своим опытом.

Карл С.

Ведущий маркетолог, пивовар, папа и муж. Почти всесторонне классный парень.

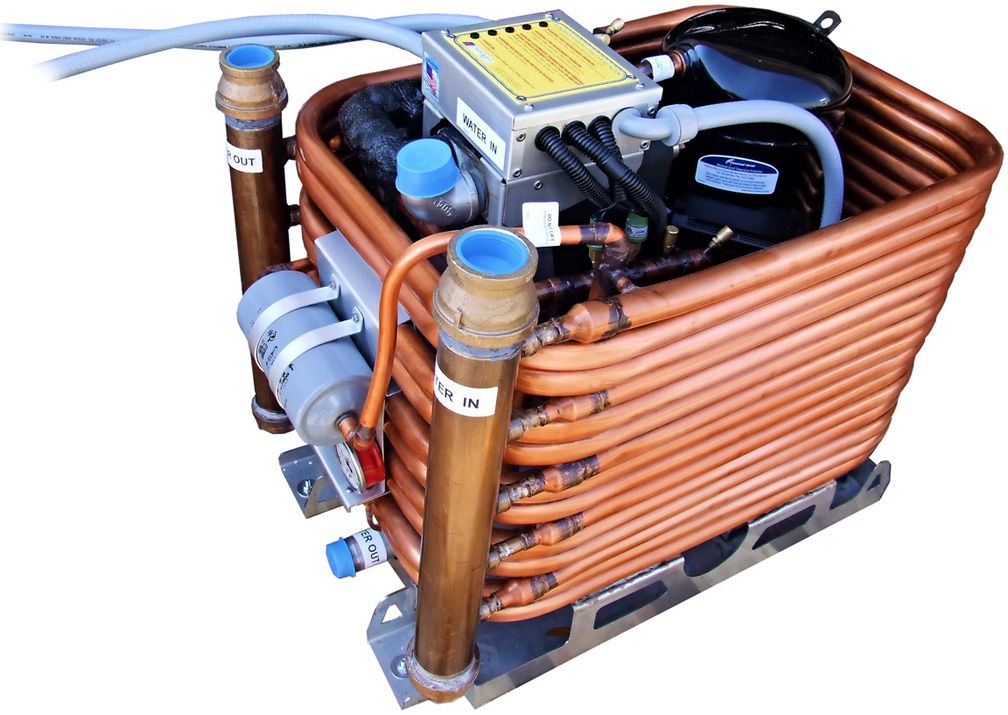

Easy DIY Самодельный охладитель воды для RDWC

PatchKid
Известный член
