Чиллер противоточный своими руками: Противоточный чиллер АЛКОВАР 6 метров.

выбираем чиллер для домашнего пивоварения

При производстве пива существует необходимость быстрого охлаждения сусла до добавления дрожжей, чтобы свести к минимуму вероятность его инфицирования. В этой статье мы рассмотрим преимущества быстрого охлаждения сусла после кипячения, а также сделаем простой погружной охладитель (чиллер) с использованием медных трубок, которые можно приобрести в местном хозяйственном магазине. Быстрое охлаждение сусла после кипячения поможет значительно улучшить прозрачность и вкус вашего готового пива. Некоторые из преимуществ включают в себя:

• Уменьшение вероятности заражения
  – ваше сусло является уязвимым к бактериальной инфекции, когда оно уже менее горячее и без добавленных дрожжей. Вы сможете минимизировать возможность заражения быстрым охлаждением и засевом дрожжей в кратчайшие сроки.
• Улучшение прозрачности
  – когда вы резко охлаждаете горячее сусло, многие тяжелые белки и дубильные вещества перестают быть растворимыми и выпадают из сусла. Перекачивая сусло во время “холодного перерыва” позволит повысить прозрачность и улучшить вкусовые качества.
• Снижение летучих соединений
  – диметилсульфида (ДМС), который придает пиву сильный запах ”сладкой варенной кукурузы”. ДМС может продолжать разрушаться после кипячения и может быть ощутим в готовом пиве, если быстро не охладить сусло.

Быстро охлаждать 20-40 литров кипящего горячего сусла возможно и приведем несколько решений для домашнего пивовара. В идеале вам нужно достичь температуры брожения, как можно быстрей и в диапазоне около 10-20 минут это является приемлемым. Коммерческие пивовары для достижения этих задач используют сложные двухступенчатые теплообменники с гликолевым теплоносителем для достижения окончательной температуры брожения. Домашние пивовары часто выбирают что-то менее сложное и ниже приведены некоторые популярные системы охлаждения сусла в домашнем пивоварении.

Охлаждение – важнейший этап пивоварения

Процесс изготовления домашнего пива состоит из нескольких этапов:

1. Подготовка пивного сусла – кипячение, добавление солода и хмелепродукта;
2. Охлаждение пивного сусла. После 30-минутного кипения готовое к брожению сусло следует остудить для подготовки к ферментации, которая возможна при температуре жидкости от +21 до +24 градусов.
3. Ферментация или основное брожение – добавление дрожжей и последующее превращение сахаров в спирт или углекислоты.
4. Герметизация емкости и насыщение дрожжей кислородом.
5. Брожение – хранение жидкости в темном помещении, сохраняя температурный режим.
6. Добавление сахара и разлив.

Таким образом, пивоварение дома – процесс непростой. На каждом этапе от изготовителя требуется максимальное участие и бдительность: придерживаться рецептуры и правил производства нужно особо тщательно.

Так, перед добавлением дрожжей сусло необходимо остудить, так как при высокой температуре они погибают.

Основное правило на этапе охлаждения сусла – скорость. Чем быстрее вам удастся остудить жидкость, тем лучше, а “опоздание” грозит полным провалом и напрасной тратой времени и сил.

Итак, почему так важно охладить сусло быстро:

• Снижается риск заражения сусла. Кипящая жидкость – безопасная среда. Однако, когда ее температура начинает опускаться ниже 80-60 градусов, микроорганизмы из воздуха начинают активно размножаться. Чем дольше сусло будет охлаждаться до температуры, приемлемой для добавления дрожжей, тем выше риск заражения.
• Быстро охлажденное сусло более ароматное и качественное. В процессе остывания в жидкости формируется диметилсульфид – сладковатое вещество, делающее пиво дефектным. Быстрое остывание минимизирует содержание этого вещества в конечном продукте.
• При быстром охлаждении танины и протеины в сусле образуют крупные связки и оседают на дно, что придает конечному продукту прозрачности.

На данном этапе и используют чиллеры.

Какой выбрать чиллер для сусла?

16.07.2018

В приготовлении пива важна дотошность. Внимание необходимо не только к температурным паузам, но и к скорости остывания сырья. От этого зависит вкус пива и не только. Охладить в течение 10-30 минут поможет чиллер для сусла: где купить и какой выбрать – об этом читайте дальше.

Сейчас читают

Рецепт приготовления настойки бадьяна на водке (спирту,…

Готовим и пьем малиновый ликер с удовольствием. Как…

Почему нужно быстро остудить сусло?

После кипячения с добавлением хмеля нужно внести в раствор дрожжи. Они погибнут от высокой температуры, поэтому сусло важно остудить. Сделать это максимально быстро в интересах пивовара, потому что…

• так снизится риск заражения бактериями и дикими дрожжами. В кипящем растворе им нет места. И вот температура опускается до 80°С, затем до 60°С, – и попавшие из воздуха микроорганизмы начинают размножаться.
• это сделает пиво ароматным. При кипячении сусла выделяется и покидает его вместе с паром диметилсульфид. Это органическое соединение с неприятным запахом. Оно образуется какое-то время и в горячем, но уже остывающем сырье. Накопившись, диметилсульфид придаст напитку сладость, напоминающую вкус консервированной кукурузы. Это считается дефектом пива. Чем быстрее температура снизится, тем вкуснее будет пиво.
• Легче фильтровать напиток. Хлопья танина и протеина, которые образуются во время кипячения, – среди пивоваров это называется брухом, – при быстром охлаждении образуют друг с другом крупные связки и быстро оседают на дно. Это делает напиток прозрачным.

Как охладить сырье с помощью чиллера и без него?

Пока вы не решили, стоит купить чиллер для охлаждения сусла или не стоит, узнайте о трёх основных способах управления температурой подготовленного сырья:

• Ванна, наполненная ледяной водой. Бак с горячей жидкостью ставят в неё. Перемешивание сусла и добавление льда в воду ускорят остывание.

Недостатки охлаждения в стоячей воде:

• при перемешивании в раствор через воздух попадают вредные микроорганизмы;
• воздействие холода идёт через стенки посуды, из-за чего варочник большого объема остужается 1 час;
• бак вместимостью от 25 литров тяжело переставлять.

Чиллер для охлаждения сусла с погружением.

Это полая спираль с входной трубкой, через которую подаётся холодная вода, и выходным отверстием – для отвода нагретой. Конструкция сначала опускается в бак на этапе кипячения для дезинфекции. Затем шланги подсоединяются к входным и выходным отверстиям. Ёмкость с суслом убирается с горячей плиты, включается кран с холодной водой и по подающей трубке она поступает в несущую часть чиллера. По другой трубке, опущенной в раковину, тёплая вода сливается.

Чем быстрее вода циркулирует и ниже её температура, тем выше скорость охлаждения. В среднем она не превышает 30 минут.

Минусы чиллера с погружением:

• необходимость покупки устройства;
• возрастают затраты на воду.

Противоточный чиллер для сусла.

Он состоит из трубки, находящейся в трубке большего диаметра. Другой вариант строения – каналы, расположенные между плотно прижатыми пластинами. Для холодной воды и сусла есть отдельные входные и выходные отверстия. Горячий хмельно-солодовый раствор закачивается внутрь корпуса охладителя насосом. Вода движется в противоположном направлении. Такая система охлаждения в два раза эффективнее работы погружной модели.

Слабые стороны противоточного охладителя:

• высокая цена из-за наличия в устройстве насоса;
• сложно очищать после использования.

Какой чиллер купить?

Сотрудники «Самогонъ Б-12» относятся к пивоварению как к народному искусству. Именно поэтому на решили выпустить погружной чиллер для охлаждения сусла. По сравнению с противоточным он прост в обслуживании и дешевле за счёт охлаждения методом самотёка.

Устройство позволяет подавать холодную воду в самый центр горячей массы. Оно изготовлено из нержавейки AISI 316. Особенность этой марки стали – долговечность и нейтральность при воздействии горячего сусла.

Диаметр охлаждающих трубок, количество, расстояние между витками выбраны с такими значениями, чтобы ускорить понижение температуры содержимого варочника. В результате 20 литров сырья чиллер охлаждает всего за 7 минут!

Итак, чиллер для сусла от «Самогонъ Б-12» содействует защите пива от заражения и брака. Из-за простоты конструкции его легко мыть. К тому же, не придётся дополнительно покупать дорогостоящий насос.

Что такое чиллер

Итак, чиллеры – это устройства, предназначенные для быстрого охлаждения пивного сусла. Конструктивно и по принципу действия они напоминают змеевик (охладитель, холодильник) дистиллятора. Самые простые модели представляют собой длинную свернутую в спираль трубку из меди или пищевой нержавеющей стали.

Разделяют два вида охладителей для пивоварения, в зависимости от того, где используют чиллеры и каким образом:

• погружные;
• противоточные;

Первый вид используется в домашнем пивоварении. Последний получил широкое распространение в крафтовых пивоварнях.

Рассмотрим особенности использования каждого из них.

Совет пивоварам

Чтобы увеличить плотность пива, нужно:

• применять жаренные и карамелизованные солода. Последняя разновидность солода имеет длинные цепочки сахаров, которые не имеют вкуса и совершенно не сбраживаются. Оставаясь в готовом продукте, они повышают общий вкус. 500 грамм такого солода повышает пивное тело партии в 20 литров. Жаренный солод имеет иные элементы, которые также увеличивают готовое тело, придают сладковатый привкус, увеличивают плотность продукта и делают аромат насыщеннее;
• использовать несоложенные зерна, которые содержат белковые вещества. К таким культурам относятся: овес, пшеница, ячменные хлопья, ячмень. Белки не сбраживаются и оказывают влияние на вкус продукта. Данные компоненты снижают прозрачность готового пива, поэтому их использование рационально в темных сортах напитка.
• при затирании использовать высокую температуру. Диапазон показателей температуры должен быть в пределах 68,5 – 69,5 градусов. Такая температура позволит сохранить как можно больше сахарных цепочек в продукте, которые несбраживаются. Они способствуют увеличению плотности пива.
• использовать штамм дрожжей с пониженной степенью сбраживания. Это приведет к малому потреблению дрожжами сложных сахаров. В результате получится плотный напиток с полным пивным телом. Если есть возможность, то для увеличения плотности нужно выбирать дрожжи, степень сбраживания которых не ниже 70%. Это могут быть разновидности элевых дрожжей.

Благодаря таким советам в домашних условиях можно сварить плотное, насыщенное и вкусное пиво. Вышеуказанные рекомендации можно сочетать или применять по отдельности.

Читать нас Вконтакте

Читать нас в Дзене

Читать нас в Telegram

Рассказать друзьям:

Вернуться в ленту статей

Погружной чиллер: конструкция и принцип работы

Погружной чиллер – это та самая медная или стальная трубка, свернутая спиральными кольцами. Ее концы подключаются к шлангам.

Перед началом охлаждения прибор следует продезинфицировать. Это можно сделать любым доступным способом. Самые простые:

1. Обработка химически нейтральным антисептическим средством;
2. Кипячение. Для этого просто опустите пустой чиллер в кипящее пивное сусло на 10-15 минут. После – вынимайте устройство, оканчивайте кипячение сусла и приступайте к охлаждению.

В случае с погружным типом, принцип работы чиллера предельно прост: по шлангу с одного конца в спираль подается холодная вода. Она циркулирует по металлической трубке охладителя и выводится с помощью шланга на другом конце в слив. Чиллер при этом погружается в сусло, тем самым остужая его. Охлаждение до нужной температуры занимает около часа.

Есть и более замысловатый способ пользования погружным чиллером, придуманный безымянными пивоварами-инженерами. Он основывается на замкнутой системе охлаждения и позволяет экономить воду. С одной стороны охладитель присоединяется к насосу, а с другой – к радиатору, отводящему тепло от теплоносителя. Однако, установка такой системы доставляет множество хлопот, и возможна только при наличии насоса и радиатора (не будете же вы покупать оборудование специально для охлаждения сусла).

Преимуществом такого чиллера является простота использования, ухода (мыть нужно только снаружи) и санация во время погружения в кипящее сусло.

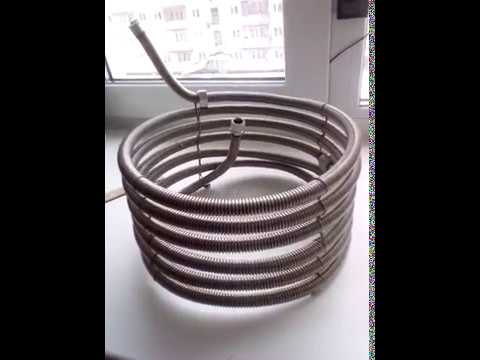

Самодельный чиллер для пивоварни своими руками — пошаговая инструкция

Если вы занимаетесь варкой домашнего пива или, хотите заняться, то без охлаждающей системы вам просто не обойтись. Сегодня я покажу, как сделать очень простой, но достаточно эффективный чиллер, который способен охладить сусло с 83 до 25 градусов, всего за 10 минут!

Для изготовления чиллера нам понадобится:

• Гибкая подводка для газа сильфонного типа, желательно из нержавеющей стали, на 1/2 дюйма. В магазине я нашел максимум 5 метров, но этого вполне достаточно. Для подключения воды, понадобятся 2 бронзовых штуцера с наружной резьбой.

• Пластиковые стяжки и нержавеющая проволока, именно из нержавеющей стали, из простого металла ни в коем случае использовать нельзя!!! В противном случает, проволока моментально окислится и при охлаждении вы испортите сусло!

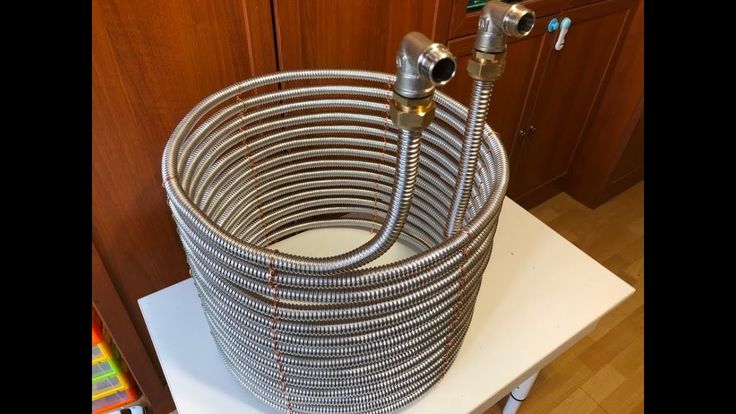

Изготовления чиллера

Вооружившись пластиковыми стяжками, начинаем связывать шланг через каждые 7-10 сантиметров. Скручиваем шланг аккуратно, петля на петлю..

Как только шланг закончится, сгибаем его конец как на фото ниже. Скрутка шланга должна лежать на дне кастрюли, а изгиб, цепляться за верхний её край.

Начало шланга нужно согнуть так-же, как и конец, но изгиб должен быть внутри кольца.

Теперь берём проволоку, обязательно из нержавеющей стали, и повторяем тоже самое, что и с стяжками. Проще говорю — меняем пластиковые стяжки, на проволоку.

После завершения работы, срезаем пластиковые стяжки и, у нас получается готовый чиллер!

Осталось только накрутить штуцера и можно переходить к испытаниям!

Испытание чиллера

Я нагрел воду до температуры 83 градуса и, поместил чиллер в емкость с водой. Накрутил штуцера и подключил воду.

Начальная температура 83 градуса.

Включаю воду и секундомер. Напор воды был не сильным, жидкость охладилась до 27 градусов, буквально за 13 секунд. В заголовке были другие цифры — сделав небольшие, приблизительные расчёты и, если открыть воду по сильнее, то результаты будут именно такими и, даже лучше!

Результат на мой взгляд, достаточно неплохой, я бы сказал, просто отличный! Поэтому, если вы хотите недорогой и мощный чиллер, то советую обратить внимание на этот вариант, точно не прогадаете!

На этом всё, надеюсь информация была полезной! Не забывайте поделиться статьёй в социальных сетях, для меня это очень важно! :))

На моём канале также есть информация о том,
как сделать простую домашнюю пивоварню, а ещё, пошаговая инструкция по приготовлению вкуснейшего домашнего пива.

Автор публикации

не в сети 2 дня

Администратор

0

Комментарии: 4Публикации: 124Регистрация: 13-05-2019

Противоточный чиллер и его использование

Противоточные охладители более эффективно справляются с возложенной на них задачей, однако и приносят на порядок больше хлопот. Так, для их использования необходим насос для перегонки горячего пивного сусла.

Итак, как работают чиллеры противоточного типа? Конструктивно аппарат состоит из двух трубок, одна из которых находится внутри второй. Теплообмен происходит следующим образом:

• с помощью насоса по внутренней трубке гонится горячее сусло,
• по внешней — холодная вода в противоположном направлении.

Такой аппарат требует очистки изнутри, что доставляет немало хлопот. Кроме того, стоимость противоточного чиллера и сопутствующего оборудования выливается в “копеечку”. Однако, эффективность такого охлаждения очень высока.

В силу перечисленных нюансов, охладители данного вида получили широкое распространение в крафтовых пивоварнях, которые располагают возможностями покупки дорогостоящего оборудования и местом для расположения громоздкой системы. В таких условиях, для охлаждения большого объема сусла противоточный чиллер – самое то!

Изготовление

Чиллер для охлаждения пива своими руками делается довольно просто. Нужно взять кастрюлю, к примеру, диаметром 32см и высотой 30см. Для такой емкости подойдет трубка 10мм. Радиус витка лучше сделать равным ¼ диаметра самой кастрюли. При таких параметрах будет достигнут лучший теплообмен.

Расстояние между витками должно быть равным 2см. В итоге получается 10 витков. На создание всей конструкции при вышеуказанных параметрах понадобилось 6 метров медной трубки.

Для удобства нужно взять любой крепкий предмет соответствующего диаметра и начать завивать трубку. На оба конца трубки надеть шланги. Один конец подключить к крану, другой опустить в ванну или раковину.

Чиллер для пива опустить в центр кастрюли. Подключить к крану, включить холодную воду. Начнется процесс равномерного остывания. Периодически напиток нужно помешивать.

Так получился чиллер для пива своими руками. На изготовление ушло около 40 минут, при условии, что все элементы уже были подготовлены для сборки.

Чиллер с драйкулером: комплектации и опции

Dry Cooler – Драйкулер, или cухой охладитель, или cухая градирня, или естественное охлаждение. Если произвести дословный перевод, то Dry Cooler — это сухое охлаждение.

Особенностью работы всех систем кондиционирования воздуха является то, что расчет всех элементов такой системы ведется, исходя из максимальной температуры воздуха в летний период — +35 ℃. Такая температура соответствует температуре конденсации — +50 ℃, и именно она лежит в основе расчетов и дальнейшем конструировании систем кондиционирования. И чиллер не является исключением. В южных регионах летняя температура часто поднимается выше +35 ℃, и тогда чиллер не справляется с нагрузкой: конденсация происходит не полностью до жидкого состояния холодильного агента, а последующее дросселирования такой парожидкостной смеси еще усугубляет ситуацию с получением нужных температур в испарителе.

Однако есть регионы, где температура воздуха в течение года опускается до очень низких значений. В этих случаях существует возможность применения чиллера с водяным конденсатором и сухим охладителем.

Если такой чиллер комплектовать опцией фрикулинга, то в зимний период времени возможно полное отключение работы холодильного контура, и энергоэффективность такого чиллера повышается в несколько раз. Рассмотрим состав и принцип работы такого чиллера.

Чиллер с драйкулером без фрикулинга.

Такой режим работы предусматривает обязательное включение холодильного контура. Парообразный холодильный агент сжимается компрессором (1) и в таком же парообразном состоянии, с температурой от 60 до 110 С, нагнетается по трубопроводам в конденсатор (2). Чаще всего используются конденсаторы водяного охлаждения пластинчатого типа. В пространстве между пластинами протекает холодильный агент, а в противотоке, в соседнем пространстве, протекает охлаждающая жидкость. Эти два вещества вступают в теплообмен между собой, в результате чего холодильный агент превращается в жидкое состояние, а охлаждающая жидкость нагревается и, при помощи насоса (9), подается в сухую градирню (3) на охлаждение, где, протекая по трубам теплообменника (4), которые обдуваются вентилятором (5), жидкость охлаждается. После этого жидкость опять поступает в конденсатор и цикл повторяется. Жидкий холодильный агент, выходя из конденсатора, дросселируется в ТРВ

(6), после чего, уже холодный, поступает в испаритель (7), где и охлаждает воду, предназначенную для потребителя.

В большинстве случаев в качестве потребителя выступают фанкойлы. Теплая вода от фанкойла через промежуточный теплообменник (10) снова возвращается назад для охлаждения. В испарителе холодильный агент кипит и, в парообразном состоянии, поступает на всасывание в компрессор. Цикл замыкается. При такой организации работы чиллера в промежуточном теплообменнике (10) никаких процессов не происходит.

Положительным моментом такой работы чиллера является то, что независимо от температуры наружного воздуха чиллер работает безотказно.

Однако появляется и отрицательный фактор. Промежуточный теплообменник, необходимый для работы фрикулинга, создает дополнительные гидравлические сопротивления, которые необходимо компенсировать увеличением мощности насосов, что, соответственно, приводит к увеличению энергозатрат.

Также появляются дополнительные элементы, усложняющие саму схему чиллера.

Чиллер с драйкулером и фрикулингом.

Когда температура наружного воздуха становится ниже температуры холодильного агента, поступающего в испаритель, тогда необходимость в работе холодильного контура нет. Компрессор останавливается, и холодильный контур исключается из работы. Однако потребность в работе фанкойлов и охлаждении для них воды все же существует. Тогда, за счет переключение трехходового клапана (8), происходит перераспределение потоков жидкостей. Насос (9) продолжает работать, но рабочая жидкость, которая охлаждается в сухой градирне (3), поступает не в конденсатор, а в промежуточный теплообменник (10) и в нем охлаждает воду. Далее эта вода проходит через испаритель

(7) на потребители. При такой организации работы чиллера в испарителе (7) никаких процессов не происходит.

Огромным плюсом такой схемы, является увеличение ресурса компрессора за счет того, что он исключается из работы в режиме фрикулинга. Также в режиме фрикулинга энергопотребление чиллера уменьшается в несколько раз.

Отрицательным фактором можно считать то, что не во всех регионах можно использовать режим фрикулинга. Чем ниже и дольше держится сезон с низкой температурой воздуха, тем более выгодным становится использование такого чиллера.
