Чиллерная
Чиллерная — это помещение в здании производственного или иного назначения, в котором устанавливают и эксплуатируют чиллер.
В зависимости от типа чиллера, к помещению предъявляются различные требования. Ниже будут рассмотрены общие и специфические требования к чиллерной.
Общие требования к чиллерной
1. В помещении с промышленным чиллером должен находиться порошковый или углекислотный огнетушитель. Лучше если их будет несколько: снаружи — слева или справа от входной двери, при входе — внутри помещения и в непосредственной близости к чиллеру (напр. на стене).
2. Чиллер — это оборудование для охлаждения жидкостей, следовательно механизмы имеют непосредственный контакт с жидкостью. В случае нештатной ситуации под током окажется не только вся рама чиллера, но и хладоноситель, подаваемый насосом чиллера. В этой связи, в чиллерную должно быть выведено заземление, к нему обязательно необходимо подключить раму чиллера.
3. Пол — площадка для установки чиллера. Поверхность, насколько это возможно, должна быть ровная и обладать жесткостью. Лучше всего подойдет бетонное основание или закрепленный металокаркас из профильных труб или швеллеров, которые способны выдержать вес чиллера. Сильные вибрации — недопустимы. При неровном основании, вибрации пагубно скажутся на долговечности по ряду причин, например — сход одной из компенсаторных пружин поршневого механизма герметичного (неремонтопригодного) компрессора из-за постоянных рывков, при запуске, по причине отсутствия жесткого равновесия рамы.
Если уровень пола все же имеет уклон (но не более 5°), то чиллер следует установить таким образом, чтобы уклон оказался в сторону компрессора (ов). Для беспрепятственного возврата масла в картер компрессора. В противном случае — возврат масла может быть частично затруднен или полностью блокирован. Если уклон будет существенным и противоположную компрессору сторону рамы, это повлечет залегание масла в испарителе с параллельным ухудшением теплообмена или (и) поломку компрессора, при работе без смазочного масла, как следствие — значительный ремонт с заменой компрессора.
4. Размер помещения должен обеспечивать беспрепятственный доступ к промышленному водоохладителю со всех сторон, для возможности и удобства сервисного обслуживания и ремонта оборудования. Расстояние зависит от мощности и габаритов, но рекомендуется не менее 1 метра от стен и ~0.5 метра от потолка, при отсутствии вентиляторов сверху рамы чиллера и не менее ~1.5 метра от потолка, если вентиляторы сверху рамы и направление выдуваемого нагретого воздуха — вверх.
5. Если в качестве хладоносителя применяется вода, то минимальная температура в помещении не должна опускаться ниже +4°C — для чиллера с пластинчатым испарителем; +3°C — для кожухотрубного чиллера; +2°C для чиллера с погружным испарителем. Каждый производитель чиллеров указывает допустимый диапазон температур эксплуатации, он зависти не только от испарителя, но и от температурных допусков насоса, автоматики, контроллера и проч. Но самое опасное — это замерзание воды в испарителе, что может стать причиной появления влаги во фреоновом контуре.
6. Вывести шланг аварийного сброса хладагента из помещения на улицу. Шланг крепится на аварийный клапан высокого давления — резьбовым соединением или червячным хомутом. Аварийный клапан, в промышленном чиллере, чаще всего вкручен в ресивер хладагента. В крайне редких случаях, если не сработают реле высокого давления, в том числе аварийное, вследствие повешения давления выше критического, откроется клапан и сбросит избыточное давление. Чтобы сброшенный хладагент не вдыхали люди, в чиллерной или на этаже ниже (фреон тяжелее воздуха) — следует вывести сброс хладагента на улицу или в не эксплуатируемый подвал.
Специфические требования к чиллерной для размещения моноблочного чиллера
1. Помещение, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором) должно иметь принудительную приточно — вытяжную вентиляцию. Вентиляция должна обеспечивать отвод нагретого воздуха из чиллерной и приток уличного в размере, указанном производителем чиллера в технических характеристиках.
При расчете вентиляции необходимо учитывать теплопритоки от прочих источников тепла в данном помещении, чтобы производительность вентиляции (м3/час), на долю чиллера приходилось не мене, чем указано в Руководстве по эксплуатации.
2. Эмпирическим путем были выведены усредненные данные на которые можно опереться, при проектировании или выборе чиллерной, если производитель чиллера не указал объемный расход воздуха через конденсатор в Руководстве по эксплуатации.
V ≥ 17 х Q0
V [м3] – объем помещения
Q0 [кВт] – холодопроизводительность чиллера
Если объем помещения все же меньше расчетного, то объемная производительность принудительной вентиляции должна быть не менее 750 м3/час на 1 кВт – холодопроизводительности моноблочного чиллера.
3. Вместо вентиляции, в помещении, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором), может быть система кондиционирования воздуха, которая способна охладить количество теплоты, выделяемого чиллером.
Количество теплоты указанно производителем чиллера в Руководстве по эксплуатации. Крайне редко применяемый метод — по причине высокой стоимости, иногда используется, как вынужденная мера с частичной утилизацией теплоты для установки чиллера в маленьком помещении.
4. Колпак (конус) с воздуховодом — крепится на место выброса нагретого воздуха из чиллера — сверху на вентиляторы. Воздуховод (короб или гофра) выводится ближайшее удобное место, в стене — на улицу через пробуренное в стене чиллерной отверстие. На воздуховод выброса нагретого воздуха ставится плавающая задвижка на шарнире, чтобы холодный воздух, при выключенном чиллер не проникал к воздушному конденсатору и не понижал давление в нем. Приточное отверстие в стене, в любом месте, но не в непосредственной близости от чиллера, желательно не менее чем в 1.5 — 2 метрах, можно без приточного вентилятора.
Не редко, заказчик отводит нагретый воздух из чиллерной в помещение, которое посредством данного тепла отапливается — частично или полностью.
5.Если никакой из описанных выше возможностей по утилизации теплоты не предусмотрено, помещение должно быть хорошо проветриваемое и иметь высокие потолки, чтобы обеспечить максимальное естественное рассеивание теплоты из него в достаточном количестве. В противном случае, температура в помещении с моноблочным чиллером повысится и чиллер остановится по аварии высокого давления. Также, при высокой температуре окружающей среды, снижается холодопроизводительность чиллера и повышается износ компрессора.
Какое должно быть помещение для чиллера? Чиллерная
В конструкции чиллера предусмотрен элемент холодильного контура, который называется «конденсатор». В зависимости от места расположения и от способа охлаждения конденсатора чиллеры бывают:
- с конденсатором воздушного охлаждения, в едином корпусе с чиллером, с осевым вентилятором;
- с конденсатором воздушного охлаждения, вынесенным за пределы корпуса чиллера, с осевым вентилятором;
- с конденсатором водяного охлаждения в едином корпусе с чиллером;
- с конденсатором воздушного охлаждения в едином корпусе с чиллером, с центробежным вентилятором;

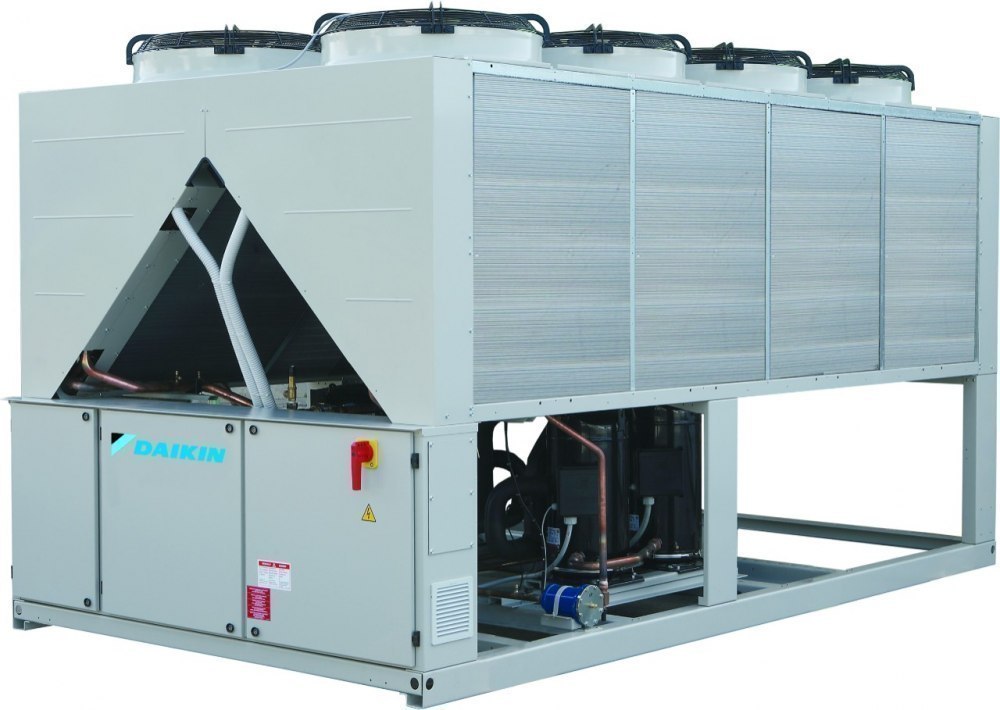

На фото: Чиллеры с водяным, воздушным охлаждением, чиллер с выносным конденсатором
Самым распространенным вариантом сочетания чиллера и конденсатора является конденсатор воздушного охлаждения с осевым вентилятором, когда все элементы находятся в одном корпусе.
Достаточно редко такой чиллер размещают в помещении, для охлаждения конденсатора чиллера требуется воздух с температурой не выше 35 °С. Так как конденсатор во время работы выделяет огромное количество тепла в воздух, а в нашем случае в помещение, то необходимо обеспечить постоянный приток наружного воздуха для поддержания температуры не выше 35 °С.
Для этого следует обеспечить принудительную вентиляцию помещения. Считается, что объем принудительно подаваемого воздуха должен составлять не менее 850 м³/ч на один киловатт холодопроизводительности чиллера. Само же помещение должно быть удобным для монтажа, обслуживания и ремонта чиллера. Поэтому практическим путем было определено, что числовое значение объема помещения в м³ должно превышать в семнадцать раз производительность чиллера (в кВт), устанавливаемого в этом помещении, при этом принудительно воздух подавать не обязательно, но естественная вентиляция должна быть.
На фото: Чиллеры снаружи и внутри помещений
Практически все выпускаемые сегодня чиллеры работают и зимой и летом. При этом температура наружного воздуха, подаваемая в помещение, колеблется в больших пределах. Верхний, летний предел температуры, мы обозначили 35 оС. Зимой же температура может опускаться ниже нуля градусов или вообще уходить в глубокий минус. В этом случае в технической документации имеются предельные температуры воздуха, при которых чиллер имеет возможность работать без дополнительных элементов безопасности. В случае более низкой температуры следует устанавливать регулятор давления конденсации.
Если чиллер и воздушный конденсатор с осевым вентилятором располагаются в разных корпусах: конденсатор вынесен на открытое пространство, а чиллер устанавливается внутри помещения, то достаточно естественной вентиляции такого помещения.
Объем же помещения должен обеспечить свободную установку чиллера, его монтаж, дальнейшее его обслуживание и ремонт. Практика показывает, что расстояния от чиллера со всех его сторон должно быть не менее 1,5 метра. Причем, если имеются объемные элементы чиллера, как например, винтовой компрессор и т.п., необходимо предусмотреть дополнительное пространство для снятия и установки таких элементов. Такие же требования к помещениям для установки чиллера в случае, если чиллер с конденсатором водяного охлаждения и конденсатор с воздушным охлаждением и центробежным вентилятором.
Что такое чиллер? — Как они работают и зачем они вам нужны
Промышленные чиллеры используются в различных приложениях, требующих технологического контура охлажденной воды, нефти, газа и т. д. Эти приложения связаны со многими отраслями, такими как:
- Cannabis
- Food
- Pharmaceuticals
- Биотехнология
- Пластмассы и резина
- Chemicals
- Промышленные холодные изделия
- Metalwork
- Ядерные науки
- Metalwork
- Я.
0006 - И многое другое
0006Но что такое чиллер? Если в вашем здании используется чиллер для поддержания определенной температуры объекта, оборудования или материалов, вы должны знать, что такое чиллер и как он работает.
Этот список постоянно меняется, растет и адаптируется, как и наши чиллеры. Мы гордимся тем, что создаем индивидуальные решения для вашей уникальной проблемы. Если вам нужен индивидуальный промышленный чиллер, позвоните в GCI Refrigeration Technologies по телефону 225-926-6950 и начните работу с новым индивидуальным решением.
Что такое чиллер и для чего он нужен?
Ответ на вопрос «что такое чиллер» можно найти, рассмотрев его функции. Процессные чиллеры отводят тепло из одного места, которым обычно является технологическое оборудование или фактическая среда продукта, в другое место назначения. Это место обычно находится за пределами объекта и вдали от всех процессов, чтобы поддерживать эффективность и экономичность.
Чиллеры обычно используют водно-гликолевый раствор для отвода тепла, передачи жидкости через промышленный процесс и рециркуляции для формирования контура охлаждения, специально разработанного для промышленного процесса. Это позволяет чиллерам использовать резервуар и насосную систему, встроенные в единое готовое решение.
Зачем нужен чиллер?
В области физики реального мира, с которой мы связаны, ничто не может быть эффективным на 100%. Никакой двигатель, машина или процесс не могут предотвратить потери энергии на тепло или работу. Если это тепло не удаляется из системы, процесс со временем становится медленным, неэффективным и дорогостоящим. Никто не хочет останавливать свой завод из-за технического обслуживания или отказа оборудования. Без технологического охлаждения в отрасли возникнут проблемы.
Наши чиллеры Icewagon обеспечивают постоянный контроль температуры и давления в вашем производственном процессе. С нашим чиллером, справляющимся с этим процессом, вы можете быть спокойны, зная, что наш Icewagon обеспечивает безопасность и эффективность вашей отрасли .
Проще говоря, ответ на вопрос «что такое чиллер?» и «что он делает?» заключается в контроле температуры и давления для повышения эффективности. Свяжитесь с GCI Refrigeration сегодня, чтобы узнать, что наши чиллеры могут сделать для вашего производственного процесса.
Как работает чиллер?
Теперь, когда мы выяснили, что такое чиллер и зачем он вам может понадобиться, вы можете задаться вопросом, как все это работает. Насосная система обычно подает холодную воду или раствор гликоля из чиллера в промышленный процесс. Охлаждающая среда из чиллера затем отводит тепло от процесса и среды . Среда, теперь уже нагретая, возвращается в охладитель, чтобы снова войти в контур охлаждения и обратно в производственный процесс. Это охлаждение достигается с помощью химического соединения хладагентов HFC (гидрофторуглероды).
Существует множество различных хладагентов, каждый из которых служит для уникальных процессов, зависящих от применения или температуры.
Все они сводятся к одному и тому же принципу сжатия и фазового перехода хладагента из жидкости в газ и из газа в жидкость. Этот цикл нагревания и охлаждения является сутью цикла охлаждения.
Этот цикл начинается с подачи в испаритель жидкостно-газовой смеси низкого давления. Затем тепло от технологического раствора кипит хладагент, который превращает его из жидкости низкого давления в газ низкого давления, который затем поступает в компрессор, чтобы стать газом высокой температуры и высокого давления.
Затем он поступает в конденсатор, где окружающий воздух или, если это водяной чиллер, вода конденсатора отводит тепло и охлаждает его до жидкости под высоким давлением, которая затем направляется к расширительному клапану, который регулирует количество жидкого хладагента поступает в испаритель. Этот цикл многократно повторяется, чтобы обеспечить постоянную температуру и давление, необходимые для промышленного процесса.
Какой чиллер вам подходит? – Свяжитесь с GCI Refrigeration Today
Зная, что такое чиллер и что он делает, вы знаете, на что обращать внимание при заказе чиллера, изготовленного по индивидуальному заказу.
Свяжитесь с GCI Refrigeration сегодня, расскажите нам о своих требованиях и начните работу над вашим индивидуальным решением. Позвоните нам по телефону 225-926-6950 сегодня, чтобы получить чиллер, соответствующий потребностям вашего предприятия.
и глоссарий
Основные термины для чиллеров
Используйте этот полезный глоссарий, чтобы узнать больше о некоторых наиболее часто используемых терминах по чиллерам. Если вы хотите узнать основы того, что такое промышленный чиллер, или если вы стремитесь понять более сложные термины, этот глоссарий может вам помочь. Например, знаете ли вы, что «портативный чиллер» не означает, что чиллер легко перемещать? Портативный чиллер на самом деле означает чиллер, который включает в себя насос и резервуар на одной площади. Хотите узнать больше? Есть ли дополнительная информация о чиллерах, которую вы не видите на этой странице? Свяжитесь с Cold Shot Chillers®, чтобы узнать больше, и мы будем рады помочь вам.
Мы были бы рады получить известия от вас!
С воздушным охлаждением
Относится к системе охлаждения, в которой окружающий воздух, окружающий блок конденсации, используется для охлаждения и конденсации хладагента обратно в жидкость. Ознакомиться с нашим ассортиментом чиллеров с воздушным охлаждением можно здесь.
Медицинский чиллер
Относится к чиллеру или системе охлаждения, используемой в медицинской промышленности. Типичные области применения включали МРТ и ЛИНЕЙНЫЕ УСКОРИТЕЛИ, а также СКАНЕРЫ ПЭТ. Из-за критического характера этих применений медицинские чиллеры обычно оснащены автоматическим переключением в городе, воздушными компрессорами, рефрижераторными осушителями воздуха и различными другими сигналами тревоги, чтобы обеспечить комфорт пациента. Cold Shot Chillers предлагает широкий выбор медицинских чиллеров.
БТЕ
БРИТАНСКАЯ ТЕПЛОВАЯ ЕДИНИЦА (БТЕ) — это единица измерения, часто используемая для описания производительности чиллера.
Одна БТЕ – это количество энергии, необходимое для нагревания одного фунта воды на один градус Фаренгейта.
Центральный охладитель
Центральным охладителем называется любой охладитель, используемый для охлаждения нескольких процессов. Чиллер может быть как с водяным, так и с воздушным охлаждением, иметь стационарную или переносную конфигурацию.
Охладитель
Охладитель воды представляет собой холодильный аппарат, производящий холодную воду или смесь воды и гликоля для охлаждения промышленного технологического оборудования или обеспечения комфортного охлаждения зданий. Водяной чиллер использует испарение хладагента для охлаждения жидкости через теплообменник. Жидкость через систему трубопроводов или контур достигает технологического оборудования.
Чиллеры Cold Shot®
Линейка чиллеров производства компании Cold Shot Chillers® (ранее известной как ZARSKY WATER CHILLERS).
Компрессор
Компрессор в холодильном контуре сжимает холодный газообразный хладагент низкого давления в горячий газообразный хладагент высокого давления, который затем конденсируется обратно в жидкость для повторного использования.
Гликоль
Гликоль добавляется в воду в системе охлажденной воды для защиты от замерзания. Гликоль доступен в виде этиленгликоля или пропиленгликоля, и его можно приобрести как с ингибиторами коррозии, так и без них. Температура замерзания жидкости зависит от концентрации гликоля. Чем выше концентрация гликоля, тем ниже температура замерзания, но чем выше концентрация, тем хуже свойства теплопередачи. Это снизит производительность чиллера.
Байпас горячего газа
Байпас горячего газа — это клапан, перепускающий часть горячего газа, выходящего из холодильного компрессора. Этот перепущенный газ не поступает в конденсатор, а снова вводится в контур после расширительного клапана и перед испарителем. Этот метод используется для приложений с низкой нагрузкой, а также может использоваться для помощи в условиях низкой температуры окружающей среды.
Промышленный чиллер
Промышленные чиллеры часто относятся к чиллерам, используемым для технологического охлаждения, а не для комфортного охлаждения.
Тепловые нагрузки и температуры жидкости на выходе могут отличаться в системах технологического охлаждения от тех, которые встречаются в системах комфортного охлаждения. Некоторые компоненты, системные насосы и требования к объему жидкости будут другими.
Чиллер для низких температур окружающей среды
Модификация обеспечивает правильную работу чиллера в условиях низкой температуры окружающей среды. Модификации будут варьироваться в зависимости от типа чиллера, используемого хладагента, фактических температур, температуры жидкости на выходе и охлаждаемой жидкости.
Низкотемпературный (LT) чиллер
Низкотемпературные чиллеры могут различаться в зависимости от производителя. Чиллеры LT предназначены для работы при температуре жидкости на выходе ниже 40F.
Портативный охладитель
Переносные чиллеры относятся к любому чиллеру, который включает в себя как холодильный контур, так и водяной контур (насос и бак) на одной площади. Портативные чиллеры могут включать любой чиллер весом от 0,5 до 200 тонн.
Хладагент
Хладагент – это любое вещество, используемое для охлаждения воды в чиллере через теплообменник или испаритель. Вещество обычно имеет низкую температуру кипения и включает фреон и аммиак.
Холодильная установка или холодильный контур
Холодильная установка включает в себя все компоненты, необходимые для испарения и конденсации хладагента.
Резервуар
Резервуар требуется для большинства применений технологического охлаждения. Хорошим «эмпирическим правилом» для определения размера резервуара для технологического охлаждения будет допуск не менее 6 галлонов жидкости на тонну производительности чиллера. В зависимости от изменения тепловой нагрузки могут потребоваться большие объемы.
Reverse Flow
Reverse Flow — портативный чиллер без бака. Он используется в системах охлаждения с открытым контуром, где используется внешний резервуар или желоб. Этот резервуар или желоб должен самотеком поступать в насос чиллера, который направляет воду через чиллер и фильтр обратно в процесс или обратно в резервуар или желоб.
