что это такое, принцип работы, устройство и обслуживание

Система чиллер-фанкойл – комплекс климатического мультизонального оборудования, предназначенный для создания оптимального микроклимата внутри зданий при любом количестве этажей и любой площади. Система рассчитана на постоянную работу: летом обеспечивает эффективное охлаждение, зимой – нагрев воздуха.  Главные элементы: устройство для теплообмена и охладитель.

Содержание

1. Элементы и сфера применения оборудования
2. Устройство оборудования
3. Вспомогательное оборудование
4. Принцип работы чиллера и фанкойла
5. Подключение чиллера и фанкойла
6. Достоинства и недостатки системы

Элементы и сфера применения оборудования

Чиллер — внешний блок мултизонального оборудования

Устройством для охлаждения служит чиллер. Он представляет собой внешний блок, производящий и подающий холод по комплексу трубопроводов, внутри которых происходит циркуляция этиленгликоля или воды. В этом состоит принципиальное отличие от сплит-систем, где в качестве хладагента выступает фреон, передача которого осуществляется по дорогостоящим трубам из меди.

В системе чиллер-фанкойл используются обычные водопроводные трубы (металлические или ПВХ) с надежной изоляцией. В связи с этим оборудование значительно дешевле. Температура наружного воздуха не влияет на эффективность работы системы. Сплит-система теряет работоспособность уже при температуре внешней среды -10 градусов по Цельсию.

Работу внутреннего блока выполняет фанкойл. С его помощью осуществляется прием охлажденной жидкости и передача холода в помещение. После того как жидкость окончательно нагрелась, она передается обратно в чиллер. Фанкойлы устанавливаются в каждом помещении и работают по индивидуальной программе.

Сфера применения:

• гипермаркеты;
• крупные гостиницы;
• подземные сооружения;
• торговые комплексы.

Чтобы использовать комплекс для отопления, программу необходимо переключить на котел или в фанкойлы ко второму контуру подавать горячую воду. К одному чиллеру можно присоединять несколько фанкойлов. Такие устройства монтируются в верхней части помещения.

Устройство оборудования

Чиллер — холодильная машина большой мощности. Теплообменник сбрасывает холод в воду. Вода охлаждается и поступает к фанкойлам по трубам.

Существует 2 вида чиллеров: абсорбционные и парокомпрессионные. Первый тип отличается высокой стоимостью, громоздкостью и ограниченной сферой применения.

Парокомпрессионные чиллеры распространены больше. Они делятся на типы:

• наружной установки с воздушным охлаждением: теплообменник-конденсатор охлаждается посредством осевых вентиляторов;
• внутренней установки с воздушным охлаждением: забор воздуха для охлаждения и выброс горячего воздуха осуществляется с помощью насоса центробежного типа;
• с охлаждением водяного типа — установку оборудования целесообразно проводить вблизи водоемов;
• реверсивные — позволяют охлаждать и нагревать воздух.

Кассетный фанкойл — внутренний блок мультизонального оборудования

Фанкойлы (доводчики) состоят из теплообменника и вентилятора большой мощности. В состав изделия также входит устройство управления и легкосъемные воздушные фильтры. Модели снабжены пультом ДУ.

Система фанкойлов может быть кассетной или канальной.

Предназначение кассетных фанкойлов – охлаждение или нагрев воздушного пространства в помещениях большого объема. Для монтажа необходимы подвесные потолки. Распределение воздуха происходит в 2 или 4 стороны.

Монтаж канальных фанкойлов предусмотрен в отдельных помещениях. Забор воздушного пространства происходит по трубопроводам. Выдув охлажденного или нагретого воздуха идет через воздуховоды, размещенные в помещениях за подвесным потолком. Устройства отличаются по способу установки: настенные, потолочные и напольные. Существуют и универсальные модели.

Вспомогательное оборудование

Для бесперебойного функционирования аппаратов используются устройства и приспособления, позволяющие расширить функционал оборудования и сделать его работу более эффективной:

• прибор для регулирования расхода носителя холода;
• газовый котел для нагрева воды, который берет на себя функции чиллера в холодное время года;
• расширительный и накопительный бак компенсирует расширение теплоносителя при нагреве.

Принцип работы чиллера и фанкойла

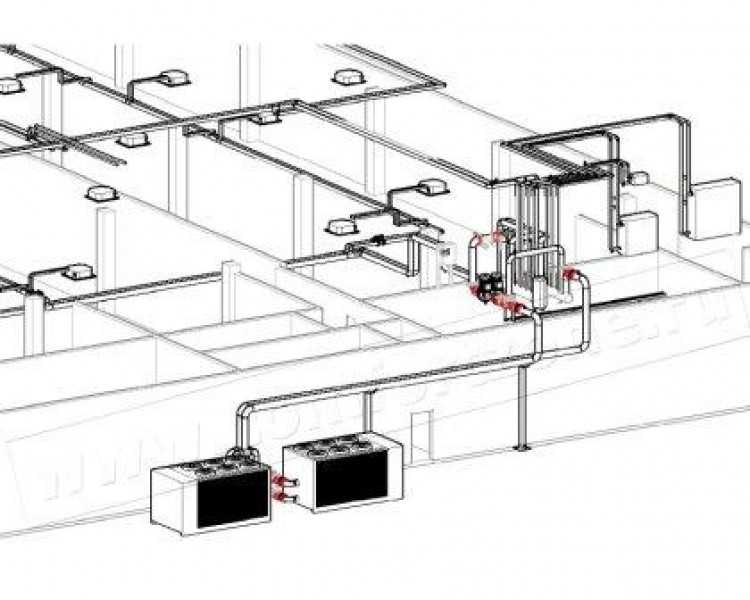

Схема работы системы чиллер-фанкойл

Принцип работы парокомпрессионного чиллера:

1. Компрессор всасывает газообразный хладагент, повышается давление внутри аппарата.
2. Этиленгликоль поступает в вентиль для терморегуляции. Давление внутри прибора понижается, а температура хладагента повышается. Этиленгликоль закипает и частично испаряется.
3. В испаритель оборудования поступает закипающий хладагент, при испарении которого происходит забор тепла у водяного контура. Пройдя через испаритель, этиленгликоль снова переходит в состояние газа, цикл повторяется.
4. Охлажденная вода с помощью насоса попадает в фанкойл по специальному трубопроводу. Доводчик в свою очередь распределяет охлажденный воздух по всему пространству помещения.

Фанкойл работает просто: охлажденный водный ресурс попадает в теплообменник, обдуваемый воздушными потоками. Воздух, проходящий через теплообменник, охлаждается и выдувается в помещение.

Подключение чиллера и фанкойла

Чиллер объединяется с одним или несколькими фанкойлами системой трубопроводов с изоляцией. Если изоляции нет, КПД оборудования существенно падает. Каждый фанкойл снабжен индивидуальным узлом обвязки, который регулирует производительность аппарата как в режиме охлаждения, так и нагрева. За регулирование хладагента отвечает арматура – запорная и регулирующая.

Холодный агент нельзя смешивать с теплоносителем. Для нагрева воды необходим отдельный теплообменник с насосом для циркуляции. Для обеспечения плавной регулировки процесса течения рабочей жидкости нужно использовать 3-ходовой клапан. Элемент необходимо устанавливать при монтаже оборудования. Если в здании проведен двухтрубный тип отопления, нагрев и охлаждение реализуется за счет чиллера. Один из имеющихся теплообменных систем подключают к трубопроводной системе с хладагентом. Второй подключается к трубе с теплоносителем.

Необходим специальный пункт проверки температуры воды. Температурный показатель теплоносителя в системе в период отопления варьируется от 70 до 95 градусов по Цельсию. Для большинства фанкойлов такая температура слишком большая и требует понижения.

К преимуществам оборудования относят:

• отсутствие ограничений по длине трубопроводов между фанкойлами;
• возможность добавления или удаления внутренних блоков к уже работающей системе;
• отсутствие фреона и других газов летучего типа, что делает работу оборудования безопасной и экологически чистой;
• использование одного внешнего блока.

Комплекс завоевал популярность среди представителей среднего и крупного бизнеса. Однако у него есть недостатки:

• значительный уровень шума;
• высокая стоимость отдельных аппаратов;
• низкая энергоэффективность.

Система чиллер-фанкойл используется преимущественно в тех случаях, когда площадь помещений и особенности здания не дают возможность использовать сплит-систему в качестве климатического оборудования.

Cистема кондиционирования чиллер фанкойл — принцип работы — Вентиляция, кондиционирование и отопление

Системой чиллер фанкойл называют разновидность систем для кондиционирования воздуха, отличительной чертой которой является использование специальной незамерзающей жидкости вместо традиционного газа-хладагента. Охлаждение установки обеспечивается за счет работы холодильной установки, которая и поддерживает температуру вышеуказанной жидкости на заданном уровне.

Особенности устройства

Система чиллер фанкойл состоит из трех ключевых элементов: чиллера с фанкойлом, соединенных друг с другом посредством водопроводных труб, а также насосной станции, обеспечивающей циркуляцию по ним жидкости.

Чиллер фактически представляет собой обычный кондиционер, однако функционирует он за счет пропуска через испаритель воды (либо незамерзающей жидкости), а не газообразного вещества. Через систему трубопроводов подача жидкости осуществляется к фанкойлам, находящихся в кондиционируемых помещениях и работающих по аналогии с узлами сплит-систем. Установка фанкойла может осуществляться на значительном удалении от чиллера, и расстояние может быть тем больше, чем мощнее используемый насос. К одному чиллеру может подсоединяться несколько фанкойлов, число которых зависит от того, насколько мощным является чиллер.

Фанкойл является устройством, обеспечивающим прием охлаждающего носителя и предназначенным для рецирукляции и охлаждения воздуха в помещении. При помощи интегрированного вентилятора фанкойл смешивает внутренний воздушный поток с наружным, а затем направляет полученную смесь в заданном направлении.

Насосная станция, также называемая гидромодулем, необходимый элемент системы, без которого не происходило бы циркуляции теплоносителя между чиллером и фанкойлом. В состав станции входит собственно сам насос, расширительный бак, компенсирующий расширение/сжатие теплоносителя вследствие изменения температурного режима, вентили, аккумулирующий бак, обеспечивающий увеличение суммарного объема и теплоемкости теплоносителя, что способствует увеличению ресурса компрессора за счет снижения частоты его включения и выключения, а также система управления и защиты насосной станции.

Принцип работы

Принцип работы системы чиллер фанкойл чрезвычайно прост, но при этом весьма эффективен. В зависимости от поставленной перед оборудованием задачи в конкретный момент времени радиатор доводчика способствует перемещению жидкости определенной температуры. За счет этого происходит нагрев либо охлаждение воздушного пространства вокруг данного элемента, а установленный рядом с радиатором вентилятор обеспечивает передачу воздушного потока в помещение. Это простая схема, при которой доводчик укомплектован только радиатором и прокачивающим через него воздух вентилятором.

Однако существуют и более сложные варианты, когда доводчики обеспечивают смешение находящегося в помещении воздуха с наружным, который подается расположенным на улице кондиционером.

Доводчик способствует поддержанию постоянного температурного режима носителя, пропускаемого через радиатор, при этом процесс охлаждения либо нагрева воздуха осуществляется непрерывно. Однако необходимости в этом нет, поэтому разработчики оборудуют систему специальными обходными трубопроводами с вентилями и термоэлектрическим приводом.

Во время работы на радиаторе неизбежно скапливается конденсат, для устранения которого предусмотрен приемный лоток, из которого влага убирается посредством дренажного насоса, соединенного с поплавковым клапаном. Впоследствии вода отправляется в приемную трубу и выводится в канализацию.

Разновидности

Современной промышленностью выпускаются самые разнообразные чиллеры, диапазон мощностей которых варьируется от 5 до 9000 киловатт, что дает возможность использовать их для кондиционирования как небольших коттеджей, так и многоквартирных домов.

Система кондиционирования чиллер фанкойл может подразделяться на виды в зависимости от следующих признаков:

• Типа охлаждения конденсатора – с воздушным либо водяным охлаждением. Воздушное реализовано на основе того же принципа, что и в бытовых кондиционерах, когда происходит обдувание конденсатора потоком воздуха от вентилятора. Водяное обеспечивается за счет охлаждения конденсатора проточной водой. Второй вариант более выгоден с точки зрения материальных затрат, и имеет меньшие габариты.
• Наличия режима обогрева – с использованием теплового насоса, позволяющего осуществлять нагрев теплоносителя, либо без него.
• Конструктивного исполнения – с конденсатором встроенного либо выносного типа. Чиллеры, оборудованные воздушным охлаждением, могут иметь моноблочное исполнение (конденсатор встроен) либо оснащаться выносным конденсатором. Первый вариант является автономной холодильной машиной, которая соединяется исключительно с трубопроводами от насосной станции. Во втором варианте конденсатор имеет вид отдельного блока, что дает возможность осуществлять установку чиллера в помещении, а конденсатор выносить за его пределы. Это положительно сказывается на работоспособности чиллера, упрощает его обслуживание, увеличивает надежность. Также подобное решение позволяет применять вместо дорогостоящей незамерзающей жидкости обычную воду.
• Моноблочные чиллеры, имеющие воздушное охлаждение, могут оснащаться осевым либо центробежным вентилятором. Осевые обходятся дешевле, однако генерируют малый воздушный напор, поэтому их установка производится исключительно на открытом месте. Центробежные же обеспечивают создание более мощного воздушного напора,  поэтому могут устанавливаться в помещении, забирая и выбрасывая наружный воздух посредством воздуховодов.

Фанкойлы подразделяются на виды главным образом в зависимости от способа установки:

• Настенные.
• Напольные.
• Потолочные.

Наиболее популярными являются потолочные, монтаж которых осуществляется в ячейках на подвесном потолке. Данный вид, в свою очередь, делится на два варианта: кассетные и канальные фанкойлы.

Особенности эксплуатации

Независимо от типа, обслуживание фанкойлов представляет собой стандартную процедуру, в которую входит ряд манипуляций, включая чистку фильтров, а также замену фильтрующих элементов, в случае необходимости. Также регулярно должна производиться замена наполнения радиатора.

Кроме того, существует ряд профилактических процедур, выполнение которых направлено на обеспечение стабильной и бесперебойной работы данного оборудования:

• внешний осмотр с одновременной проверкой состояния всех крепежей и соединений;
• замер линейного и фазного напряжения;
• оценивание работы пульта управления;
• определение уровня функциональности дренажной системы;
• замер силы тока, проходящего через электросиловые элементы;
• проверка работоспособности вентилятора;
• оценивание рабочего состояния цепей;
• осуществление обработки радиатора с целью предотвращения скопления на нем нежелательной микрофлоры.

Чтобы оборудование сохраняло свою работоспособность как можно дольше, и ремонт фанкойлов не приходилось делать слишком часто, их эксплуатация должна производиться при температуре не ниже +10 градусов.

Необходимо помнить, что несвоевременное либо некачественное обслуживание систем чиллер фанкойл негативно сказывается на эффективности их работы, может вызвать возникновение неприятного запаха в помещении, а также непредвиденное и внезапное отключение устройств. Выполнение всех операций должно осуществляться высококвалифицированными специалистами, обладающими достаточным опытом обращения с подобного рода оборудованием и способными легко справиться с любой проблемой.

принцип работы и электрические схемы

Многозонная климатическая система чиллер-фанкойл предназначена для создания комфортных условий внутри здания большой площади. Работает постоянно — летом снабжает холодом, а зимой теплом, прогревая воздух до заданной температуры. Стоит ли знакомиться с ее устройством?

В предлагаемой нами статье подробно описаны конструкция и компоненты климатической системы. Приведены и подробно проанализированы способы подключения оборудования. Опишем, как устроена и функционирует эта система терморегуляции.

Содержание статьи:

• Компоненты схемы чиллер-фанкойл
• Конструкция системы
• Соединение чиллера и фанкойла
• Основные классы чиллеров
  • Устройство абсорбционной установки
  • парокомпрессионные агрегаты
  • Особенности паровых компрессионных чиллеров
• В чем разница между хладагентом и хладагентом?
• Роль фанкойла в системе кондиционирования воздуха
• Выводы и полезное видео по теме

Компоненты контура чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему агрегату, производящему и подающему холод по трубопроводам с циркулирующей водой или этиленгликолем через них. Именно это отличает ее от других сплит-систем, где в качестве теплоносителя закачивается фреон.

Для движения и перекачки фреона, хладагента нужны дорогие медные трубы. Вот с этой задачей отлично справляются водопроводные трубы с теплоизоляцией. На его работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют свою функциональность даже при -10⁰. Внутренним теплообменным блоком является фанкойл.

Принимает жидкость с низкой температурой, затем передает холод воздуху в помещении, а нагретая жидкость возвращается в чиллер. Фанкойлы установлены во всех комнатах. Каждый из них работает по индивидуальной программе.

Основные элементы системы насосная станция, чиллер, фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от мощности насоса. Количество фанкойлов пропорционально мощности чиллера

Обычно такие системы используются в гипермаркетах‚торговых центрах‚ сооружениях‚ возведенных под землей‚ отелях. Иногда их используют в качестве обогрева. Тогда нагретая вода подается на фанкойл по второму контуру или система переключается на отопительный котел.

Конструкция системы

По конструкции системы чиллер-фанкойл бывают 2-трубные и 4-трубные. По типу установки различают настенные, напольные и встраиваемые устройства.

Оцените систему по таким основным параметрам:

• мощность или холодопроизводительность чиллера;
• производительность фанкойла;
• эффективность движения воздушных масс;
• протяженность автомобильных дорог.

Последний параметр зависит от прочности насосного агрегата и качества изоляции трубы.

Фотогалерея

Фото

Система чиллер-фанкойл позволяет создать необходимый микроклимат для пользователей одновременно в нескольких помещениях

Важным преимуществом использования чиллера является возможность создания условий вне зависимости от общих требований пользователей. Каждый из них может подобрать для себя оптимальную температуру.

Чиллеры нагревают или охлаждают теплоноситель, которым может быть вода, антифриз или воздушный поток

При работе чиллеры выделяют большое количество тепловой энергии, поэтому их чаще всего устанавливают на улице. При размещении в помещении необходимо обеспечить охлаждение оборудования и приток воздуха

Фанкойлы устанавливаются внутри помещений для подачи очищенного в чиллере воздуха потребителю внутри помещения.

По способу подачи воздуха фанкойлы аналогичны внутренним блокам сплит-систем. Бывают канальные и кассетные, размещаются на стенах или потолке

Основными составными частями фанкойла являются теплообменник с установленным рядом вентилятором, а также фильтрующая система для очистки воздуха

Системы чиллер-фанкойл считается самым гибким и перспективным климатическим оборудованием, ориентированным на запросы пользователей. Помимо охлаждения или обогрева воздуха, они способны проветривать помещения

Чиллер для системы охлаждения крупного объекта

Чиллер для климатических систем

Простота управления и обслуживания

Установка холодильной машины в помещении

Фанкойлы климатической системы

Канальный вариант фанкойла

Стандартный состав фанкойла

Система кондиционирования и вентиляции

Подключение чиллера и фанкойла

Бесперебойное функционирование системы происходит за счет соединения с одним или несколькими фанкойлами через теплоизолированные трубопроводы. При отсутствии последнего значение КПД системы существенно падает.

Каждый файловый змеевик имеет индивидуальный узел обвязки, с помощью которого можно регулировать его производительность как в случае выработки тепла‚так и в случае холода. Расход хладагента в отдельном блоке регулируется при помощи специальной арматуры – запорной и регулирующей.

Для подачи охлажденной воды в теплообменник одна труба соединяется с фанкойлом, а другая – для отвода жидкости в чиллер. Устройство системы позволяет смешивать хладагент с хладагентом

Если нельзя допустить смешивания теплоносителя с хладагентом. воду нагревают в отдельном теплообменнике и дополняют контур циркуляционным насосом. Для обеспечения плавной регулировки расхода рабочей жидкости через теплообменник при монтаже схемы обвязки используется 3-ходовой кран.

Если в здании установлена ​​двухтрубная система, то и охлаждение, и обогрев идут за счет охладителя — чиллера. Для повышения эффективности обогрева в холодное время года в систему помимо чиллера включен бойлер.

В отличие от двухтрубной системы с одним теплообменником, в четырехтрубной системе встраиваются два таких узла. При этом фанкойл может работать как на обогрев‚ так и на холод‚ используя в первом случае циркулирующую в системе отопления жидкость.

Один из теплообменников подключается к трубопроводу с хладагентом, а второй к трубопроводу с хладагентом. Каждый теплообменник имеет индивидуальный клапан, управляемый специальным пультом. При такой схеме хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и у большинства фанкойлов превышает допустимую, ее предварительно снижают. поэтому ‚приходя от сети ЦТ к фанкойлам‚ проходит специальный тепловой пункт.

Основные классы чиллеров

Условное деление чиллеров на классы происходит в зависимости от типа холодильного цикла. На этом основании все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционной установки

Абсорбционный чиллер или АБХМ использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип действия заключается в поглощении теплоты хладагентом в фазе превращения пара в жидкое состояние.

Такие агрегаты используют тепло, выделяющееся при работе промышленного оборудования. В то же время абсорбирующий поглотитель с температурой кипения, значительно превышающей соответствующий параметр хладагента, хорошо растворяет последний.

Схема работы чиллера этого класса следующая:

1. Тепло от внешнего источника подается на генератор, где нагревается смесь бромида лития и воды. При закипании рабочей смеси хладагент (вода) полностью испаряется.
2. Пар поступает в конденсатор и становится жидким.
3. Жидкий хладагент попадает в дроссель. Здесь он остывает, и давление падает.
4. Жидкость поступает в испаритель, где испаряется вода, а ее пары поглощаются раствором бромистого лития — поглотителем. Воздух в помещении охлаждается.
5. Разбавленный абсорбент снова нагревается в генераторе, и цикл начинается снова.

Такая система кондиционирования пока не получила широкого распространения, но она полностью соответствует современным тенденциям ‚относительно энергосбережения, а потому имеет хорошие перспективы.

Проектирование парокомпрессионных агрегатов

Большинство холодильных агрегатов работают на основе компрессионного охлаждения. Охлаждение происходит за счет непрерывной циркуляции, кипения при низкой температуре, давления и конденсации теплоносителя в замкнутой системе.

В конструкцию чиллера данного класса входят:

• компрессор;
• испаритель;
• конденсатор;
• трубопроводы;
• регулятор расхода.

Хладагент циркулирует в закрытой системе. Этот процесс управляется компрессором, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм сжимается при доведении температуры до 80 до.

Сухой насыщенный пар в сжатом состоянии поступает в конденсатор, где охлаждается до 45° при постоянном давлении и превращается в жидкость.

Следующая точка на пути — дроссель (редукционный клапан). На этой стадии давление снижается от значения соответствующей конденсации до предела, при котором происходит испарение. При этом температура падает примерно до 0⁰. Жидкость частично испаряется и образуется влажный пар.

На схеме изображен замкнутый цикл, по которому работает парокомпрессорная установка. В компрессоре (1) влажный насыщенный пар сжимается до давления p1. В компрессоре (2) пар отдает тепло и превращается в жидкость. В дросселе (3) снижается как давление (р3 — р4), так и температура (Т1-Т2). В теплообменнике (4) давление (p2) и температура (T2) остаются неизменными

Поступив в теплообменник-испаритель, рабочее тело, смесь пара и жидкости, отдает теплоту теплоносителю и забирает теплоту у хладагента, при этом высыхая. Процесс происходит при постоянном давлении и температуре. Насосы подают низкотемпературную жидкость к фанкойлам. Пройдя этот путь, хладагент возвращается в компрессор ‚для повторения всего цикла сжатия пара еще раз.

Особенности парового компрессорного чиллера

В холодную погоду чиллер может работать в режиме естественного охлаждения – это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически фрикулинг можно использовать при внешней температуре менее 7°С. На практике оптимальная температура для этого 0⁰.

При настройке в режиме «тепловой насос» чиллер работает на обогрев. Цикл претерпевает изменения, в частности конденсатор и испаритель меняются своими функциями. При этом теплоноситель должен подвергаться не охлаждению, а нагреву.

Самыми простыми являются моноблочные чиллеры. Все элементы компактно объединены в один. Они поступают в продажу полностью укомплектованными вплоть до заправки хладагентом.

Этот режим чаще всего используется в больших офисах‚общественных зданиях‚ на складах. Чиллер – это холодильная установка, которая дает холода в 3 раза больше, чем потребляет. Эффективность его как обогревателя еще выше – электроэнергии он потребляет в 4 раза меньше, чем отдает тепла.

В чем разница между хладагентом и охлаждающей жидкостью?

Хладагент – рабочее вещество, которое в процессе холодильного цикла может находиться в разных агрегатных состояниях при разных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция – передача холода или тепла на определенное расстояние.

Компрессор регулирует подачу хладагента, а насос регулирует подачу хладагента. Температура хладагента может опускаться как ниже точки кипения, так и подниматься выше нее. Теплоноситель, в отличие от хладагента, постоянно работает в условиях температур, не поднимающихся выше температуры кипения при текущем давлении.

Роль фанкойла в системе кондиционирования воздуха

Фанкойл является важным элементом централизованной климатической системы. Второе название – фанкойл. Если термин фанкойл перевести с английского дословно, то он звучит‚как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит сетевой модуль, обеспечивающий подключение к центральному блоку управления. Прочный корпус скрывает элементы конструкции и защищает их от повреждений. Снаружи установлена ​​панель, равномерно распределяющая воздушные потоки в различных направлениях

Устройство предназначено для приема сред с низкой температурой. В список его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен, без забора воздуха снаружи. Основные элементы фанкойла расположены в его корпусе.

К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика, состоящий из медной трубки и закрепленных на нем алюминиевых ребер;
• пылевой фильтр;
• Блок управления.

Помимо основных узлов и агрегатов, в конструкцию фанкойла входят конденсатоотводчик, насос для откачки последнего, электродвигатель, посредством которого осуществляется вращение воздушных заслонок.

На фото канальный фанкойл Trane. Производительность двухрядных теплообменников 1,5 — 4,9 кВт. Агрегат оснащен малошумным вентилятором и компактным корпусом. Прекрасно вписывается за фальшпанелями или подвесной потолочной конструкцией

В зависимости от способа монтажа различают потолочные фанкойлы, канальные, монтируемые в каналы, по которым подается воздух, бескорпусные, где все элементы крепятся на раму, настенные или консольный.

Потолочные блоки наиболее популярны и имеют 2 исполнения: кассетное и канальное. Первые монтируются в объемных помещениях с натяжными потолками. За подвесной конструкцией устраивается корпус. Нижняя панель остается видимой. Они могут рассеивать потоки воздуха на две или все четыре стороны.

Если вы планируете использовать систему исключительно для охлаждения, то лучшее место для нее – потолок. Если конструкция предназначена для обогрева, прибор размещают на стене в нижней ее части

Необходимость в охлаждении существует не всегда, поэтому, как видно на схеме, передающей принцип работы системы чиллер-масляный змеевик, в гидромодуль встроена емкость, выполняющая роль аккумулятора для хладагента. Тепловое расширение воды компенсируется расширительным баком, подключенным к подающему трубопроводу.

Управление фанкойлами как в ручном, так и в автоматическом режимах. Если фанкойл работает на обогрев, то в ручном режиме отключается подача холодной воды. При его использовании для охлаждения они перекрывают горячую воду и открывают путь для подачи охлаждающей рабочей жидкости.

Пульт дистанционного управления для 2-трубных и 4-трубных фанкойлов. Модуль подключается непосредственно к устройству и размещается рядом с ним. Пульт управления и от него подведены провода для его питания

Для работы в автоматическом режиме пульт устанавливает необходимую для конкретного помещения температуру. Поддержка заданного параметра осуществляется через термостаты, которые регулируют циркуляцию теплоносителей – холодного и горячего.

Преимущество фанкойла выражается не только в использовании безопасного и дешевого теплоносителя, но и в быстром устранении проблем в виде протечек воды. Это удешевляет их обслуживание. Использование данных устройств является наиболее энергоэффективным способом создания благоприятного микроклимата в здании

Поскольку в любом крупном здании есть зоны с разными температурными требованиями, каждая из них должна обслуживаться отдельным фанкойлом или их группой с одинаковыми настройками.

Количество блоков определяется на этапе проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл достаточно высока‚поэтому и расчет‚ и проектирование системы необходимо выполнить максимально точно.

Выводы и полезное видео по теме

Видео №1. Все об устройстве‚работе и принципе работы системы терморегуляции:

Видео №2. О том как установить и наладить чиллер:

Монтаж чиллер-фанкойл система целесообразна в средних и крупных зданиях площадью более 300 м². Для частного дома, даже огромного, установка такой системы терморегуляции дорого обходится. С другой стороны, такие финансовые вложения обеспечат комфорт и благополучие, а это немало.

Пожалуйста, пишите комментарии в блоке ниже. Задавайте вопросы об интересных моментах, делитесь собственным мнением и впечатлениями. Возможно у вас есть опыт сборки климатической системы чиллер-фанкойл или фото по теме статьи?

Как чиллер, градирня и установка обработки воздуха работают вместе

Как градирня, кондиционер и чиллер работают вместе

Как чиллер, градирня и установка обработки воздуха работают вместе для обеспечения кондиционирования воздуха (HVAC) в здании. В этой статье мы рассмотрим эту тему, чтобы понять основы центральной установки HVAC.
Прокрутите страницу вниз, чтобы посмотреть обучающее видео по этой теме

Как чиллер-градирня и кондиционер работают вместе

Основными системными компонентами центральной холодильной установки являются:

• Чиллер
• Блок обработки воздуха (AHU)
• Градирня
• Насосы

Чиллер обычно располагается либо в подвале, либо на крыше, в зависимости от типа используемого чиллера. Чиллеры на крыше обычно имеют «воздушное охлаждение», тогда как чиллеры в подвале обычно имеют «водяное охлаждение», но оба они выполняют одну и ту же функцию, заключающуюся в выработке холодной воды для кондиционирования воздуха путем отвода нежелательного тепла из здания. Единственная разница заключается в том, как чиллер отводит нежелательное тепло.

Чиллеры с воздушным охлаждением и чиллеры с водяным охлаждением

Чиллеры с воздушным охлаждением будут использовать вентиляторы для обдува конденсатора холодным окружающим воздухом для отвода тепла из системы. В этом типе градирня не используется. Вы можете узнать об этой системе и посмотреть обучающее видео, нажав здесь. В оставшейся части этой статьи мы сосредоточимся на чиллерах с водяным охлаждением и градирнях.

Чиллер с водяным охлаждением имеет два больших цилиндра, один из которых называется испарителем, а другой – конденсатором.

Охлажденная вода:
В испарителе чиллера образуется «охлажденная вода». «Охлажденная вода» выходит из испарителя при температуре около 6°C (42,8°F) и прокачивается по зданию насосом охлажденной воды. Охлажденная вода течет вверх по высоте здания на каждый этаж по трубам, известным как «стояки». Эти трубы известны как стояки, независимо от того, течет ли вода по ним вверх или вниз.

Охлажденная вода ответвляется от стояков в трубы меньшего диаметра, которые направляются к фанкойлам (FCU) и блокам обработки воздуха (AHU) для кондиционирования воздуха. AHU и FCU представляют собой коробки с вентиляторами внутри, которые всасывают воздух из здания и проталкивают его через нагревательные или охлаждающие змеевики для изменения температуры воздуха, а затем выталкивают этот воздух обратно в здание. Охлажденная вода поступает в AHU/FCU и проходит через охлаждающий змеевик (ряд тонких трубок), где она поглощает тепло проходящего через него воздуха. Охлажденная вода нагревается, а воздух, проходящий через нее, охлаждается. Когда охлажденная вода выходит из охлаждающего змеевика, она становится теплее и составляет около 12°C (53,6°F). Теплая охлажденная вода затем направляется обратно в испаритель через обратный стояк, и как только она попадает в испаритель, хладагент поглощает нежелательное тепло и перемещает его в конденсатор. Затем охлажденная вода снова станет холодной, готовой циркулировать по зданию и собирать больше нежелательного тепла.

Примечание: охлажденная вода называется «охлажденной водой», независимо от того, теплая она или холодная.

Вода конденсатора:
В конденсаторе чиллера собирается нежелательное тепло перед его отправкой в ​​градирни. Хладагент проходит между испарителем и конденсатором, отводя все нежелательное тепло. Другой контур воды, известный как «вода конденсатора», проходит по контуру между конденсатором и градирней. Хладагент собирает тепло из контура «охлажденной воды» в испарителе и передает его в контур «конденсаторной воды» в конденсаторе.

Вода из конденсатора поступает в конденсатор при температуре около 27°C (80,6°F) и проходит через него, собирая по пути тепло.

К моменту выхода из конденсатора температура будет около 32°C (89,6°F). Вода конденсатора и хладагент никогда не смешиваются, они всегда разделены стенкой трубы, тепло только передается через стенку. После того, как вода конденсатора прошла через конденсатор и набрала нежелательное тепло, она направится к градирням, чтобы сбросить это тепло и возвратить охладитель, готовый собрать больше тепла.

Расположение градирен

Градирня:
Градирня обычно располагается на крыше и является конечным приемником нежелательного тепла в здании. Градирня содержит большой вентилятор, который продувает воздух через агрегат. Конденсаторная вода перекачивается в градирни и распыляется в воздушный поток. Холодный окружающий воздух будет поступать и вступать в непосредственный контакт с брызгами воды из конденсатора (в открытой градирне), это позволит теплу воды из конденсатора передаваться в воздух, и этот воздух затем выбрасывается в атмосферу. Затем вода конденсатора собирается и направляется обратно в конденсатор чиллера, готовая к сбору большего количества тепла.
