Жидкость для батарей отопления

Водяное отопление, несмотря на множество вариантов отопительных систем в современности, все же является самым распространенным и популярным. Именно поэтому стоит детально изучить такой вопрос, как радиаторы водяного отопления. Эти отопительные приборы играют немаловажную роль в создании комфортных условий проживания – циркуляция  воды в радиаторе отопления происходит именно здесь, поэтому к их выбору и установке следует относиться крайне серьезно.

Радиатор водяного отопления

Самый привычный для людей из советского времени материал – это чугун. В большинстве такие батареи комплектовали практически каждый дом и квартиру тех времен. И в современности производятся такие радиаторы отопления водяные, однако это уже не стандартные варианты, а вполне современные, но все же – весят они также очень много.

Стоит заметить, что чугун является достаточно хрупким материалом, и батареи будут бояться сильных ударов.

И здесь имеются ввиду не только механические удары извне, но и гидроудары. Именно они могут также разрушать относительно тонкий чугун.

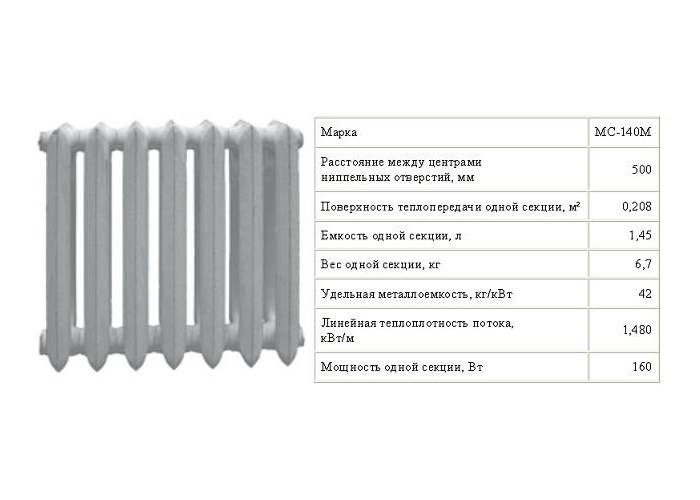

Современный чугунный радиатор отопления

Максимальное рабочее давление для большинства чугунных батарей – это 10-13 атм. Стоит отметить, что чугунные радиаторы относительно часто протекают между секциями. В таком случае, лучше будет перебрать батарею и поменять прокладки на термостойкую резину, температура воды в батарее отопления не будет влиять на целостность такой прокладки.

Следующий вариант – это стальной водяной радиатор отопления. Теплопроводность стали практически такая же, как и в случае с чугуном, но стальные радиаторы являются более прочными.

Обычно стальной радиатор имеет пластинчатый тип. Это значит, что две профилированные пластины свариваются по контуру.

Внутри жидкость для радиаторов отопления будет течь по извилистым каналам. Что касается приборов отечественного производства, то в былые годы такие радиаторы работали всего 7 лет, а прочность их тоже была низкой – пределом давления было 6 атм. Кроме того, такие батареи обладали низкой теплоотдачей. В современности же, особенно – импортное производство, изготавливает устройства такого же типа, но уже с неплохим внешним видом и техническими свойствами.

Стальные радиаторы

Также эти приборы рассчитаны на давление от 10 атм. Гарантия производителя составляет 10 лет. Показатель теплоотдачи зависит от габаритов. Трубчатые радиаторы – это еще один подвид. Принцип конструкции – верхний и нижний коллекторы соединяют прямые и фигурные трубы, по которым ходит носитель тепла. Такие радиаторы прочные, и очень часто их высокая теплоотдача сочетается с отличным дизайном.

Также радиаторы изготавливают из алюминия. Алюминиевые радиаторы водяного отопления появились на российском рынке примерно в 90-х годах. Такие радиаторы имеют приятный внешний вид, а их теплоотдача порадует даже требовательного потребителя. Помимо этого, стоимость таких радиаторов является относительно доступной. Но, к сожалению, все не так уж и прекрасно. Централизованное отопление в наших краях – не идеально, здесь постоянно могут появляться скачки в давлении.

Алюминий достаточно прочен, чтобы батареи работали в штатном режиме, а вот если случится форс-мажор на 25 атмосфер, то батарея может просто разлететься.

Еще один недостаток – это то, что алюминий с некоторыми материалами формирует гальванические пары. Это приведет к появлению слабого тока, вследствие этого внутренняя поверхность будет разрушаться быстрее.

Алюминиевые радиаторы отопления

Теперь отметим смешанные типы радиаторов водяного отопления – это соединение алюминия  стали. Описанные выше проблемы были решены при помощи таких вот радиаторов под названием биметаллические. Принцип прост – внутри алюминиевой оболочки, которая имеет большую площадь оребрения, располагают сердечник из стали, которая устойчива к коррозии. Теплоотдача такого радиатора только немного будет уступать цельному алюминиевому.

Устойчивость таких радиаторов к давлению просто отлична – норма составляет 25 атмосфер рабочего давления.

Еще одно сочетание – это алюминий и медь. Основу такой батареи составляет виток толстой медной трубки. На медь прессуется алюминиевое оребрение. Сверху радиатор будет защищать стальной кожух – от механических повреждений. Медь имеет потрясающую теплопроводность, поэтому жидкость для батарей отопления будет отдавать много тепла. Такие водяные батареи для отопления квартиры компактны, но отдают большое количество тепла.

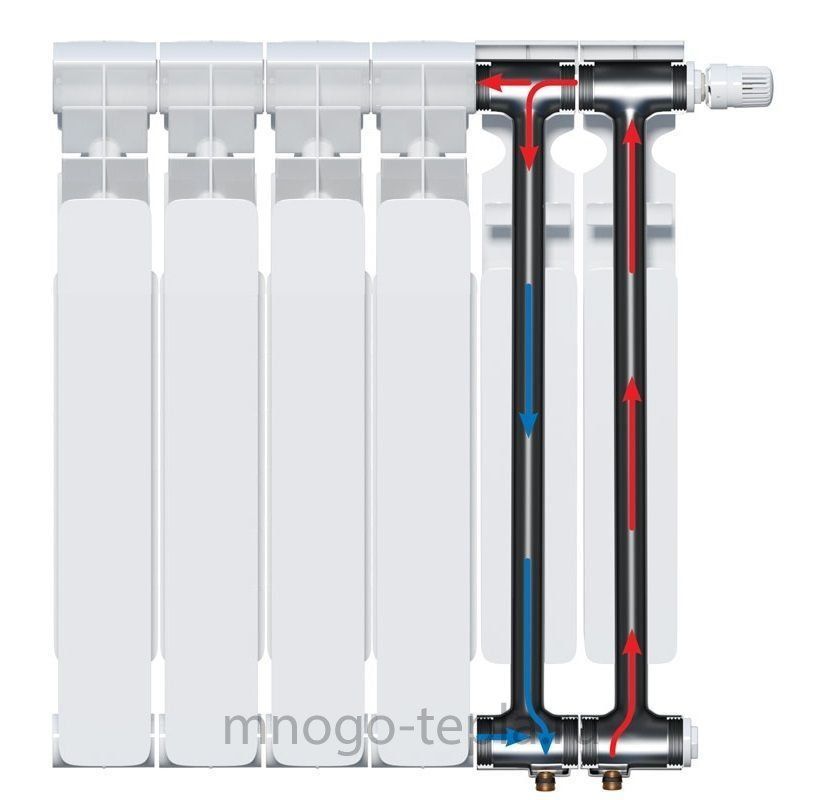

Биметаллические радиаторы отопления

Теперь следует разобраться с размерами радиаторов водяного отопления. Кроме стандартных, существует множество дизайнерских решений и эксклюзивных, которые больше нигде не найдешь. Однако расстояние боковых подводок межосевое – везде стандартизировано. Самые распространенные значения этого показателя – это 500 мм. Если водяные батареи отопления имеют низкий тип, то расстояние может составлять 200, 250, 300, 350, 400 мм.Благодаря компактности создается тепловая завеса для окна с низким подоконником.

Самые распространенные размеры радиаторов отопления

Помимо этого, удельная теплоотдача длинного радиатора будет выше, чес высокого, так как теплопоток линейно зависит от дельты температур  поверхности радиаторов и окружающего воздуха. И чем выше будет батарея, тем более горячим будет воздух в ее верхней части. Именно поэтому высокие, то есть – вертикальные, радиаторы отопления для антифриза – обычно это дизайнерские изделия, которые несут, в основном, декоративный эффект.

Секционные радиаторы – это удобно. Ведь с помощью секций можно легко собрать необходимую длину радиатора в зависимости от того, какие именно у вас потребности.

Трудности выбора батареи для водяного отопления появляются не просто так. Порой непосвященный пользователь может приобрести такие батареи, которые не будут эффективны или вовсе не подойдут для его системы. В целом, лучше всего обратиться к специалистам, но мы приведем несколько советов, которые, возможно, направят вас в нужную сторону.

Если вы проживаете в квартире многоэтажного дома, то для вас лучшим выбором будут биметаллические радиаторы.

Скачки давления им не страшны. Если вы живете в частном доме, здесь вы контролируете такие параметры, как температура воды в радиаторах отопления и давление, а также самостоятельно выбираете материал подводки. Именно поэтому вам подойдут алюминиевые батареи. Если же в каких-то помещениях вам не важна красота, то можно поставить самодельные регистры.

Самодельные регистры отопления

Важно отметить такой критерий, как тепловую мощность. Потребность нужно рассчитывать по следующей формуле: 40 Вт тепла идет на 1 куб.м объема. Но это значение лишь базовое, его модифицируют коэффициентами:

• В Южных регионах итоговую мощность умножают на 0. 7-0.9.
• В Северных – на 1.3-2.0.
• Если квартира угловая в торце дома – 1.2-1.3 в зависимости от толщины и материала стен.
• Частный дом – базовое значение множим на 1.5.
• Каждое окно добавляет к мощности 100 Ватт.
• Каждая дверь, ведущая на улицу, – 200 Ватт.

Так, мы узнаем максимальное значение.

Также очень важно правильно рассчитать объем воды в радиаторе отопления. Самый простой способ – это использование таблиц, которые вам предложат специализированные магазины.

Так, в среднем, емкость радиатора отопления составит:

• Секция алюминиевого радиатора – 0.45 л теплоносителя;
• Секция новой или старой батареи из чугуна – 1/1.75 л;
• Погонный метр 15 мм/32 мм трубы – 0.177/0.8 л.

Сколько воды в радиаторе отопления – будет также зависеть от наличия расширительных баков и насосов подпитки. В таком случае, чтобы определить суммарный объем всей отопительной системы, следует сложить объем батареи отопления – каждого радиатора, котла, трубопровода.

Следует отдельно отметить коэффициент расширения жидкости, который будет влиять на то, сколько литров в радиаторе отопления. Такой показатель может быть двух значений, и он влияет на объем радиаторов отопления. Если используется вода, то это 4%. Если применяются радиаторы отопления под антифриз, который основан на этиленгликоле, то коэффициент составит 4.4%.

Источник: http://otoplenie-doma.org/radiatory-vodyanogo-otopleniya.html

Жидкость для батарей отопления

Незамерзающий теплоноситель

Содержание

Любой человек стремится сделать своё жильё комфортным и удобным для проживания. Для этих целей делается перепланировка, создаётся новый уникальный дизайн и т. д.

Немаловажно уделить должное внимание и коммуникационным системам, в частности к системе отопления. Она должна быть безопасной, надёжной и функциональной. Порой для того, чтобы сделать её максимально эффективной, владельцы домов вносят в неё смелые модернизации, временами очень рискованные.

И это касается не каких-либо новых технологий, а вполне обыденных вещей. В настоящий момент наибольшее распространение имеет водяное отопление.

Это самая простая и понятная отопительная система, однако, именно над ней чаще всего проводят эксперименты: заменяют жидкость в системе. Разумно ли это? Читайте дальше.

Что выбрать — воду или антифриз?

В подавляющее большинство тепловых трасс коммунального использования и в системах автономного отопления частных домов залита обычная вода.

Однако в последнее время такое утверждение не совсем верно, так как многие люди решают воспользоваться альтернативными теплоносителями, несмотря на огромные финансовые затраты.

Действительно ли дорого использовать в отопительных системах незамерзающую жидкость?

Чтобы ответить на этот вопрос, нужно рассмотреть все достоинства и недостатки применения в качестве теплоносителя, как воды, так и незамерзающей жидкости.

Внимание: У разных производителей незамерзающая жидкость имеет различный состав. Сегодня на рынке представлены такие жидкости на основе солевого раствора, глицерина, пропиленгликоля, рассола бишофита. Самым распространённым считается антифриз на основе этиленгликоля.

Подавляющее большинство отопительных элементов, в частности нагревательные котлы и арматура, проектировались с тем условием, что в них будет циркулировать вода.

Не стоит забывать о том, что вода является доступным и недорогим тепловым носителем. А в случае протечек экологически чистый носитель не причинит вам ущерба для здоровья.

Недостатки воды:

• Регулярная циркуляция воды в трубопроводах способствует образованию накипи через определённый промежуток времени. В свою очередь накипь приводит к перерасходу энергии на 30%. Не трудно сделать вывод, что затраты на отопления дома значительно увеличатся.
• Вероятность разрыва нагревательного котла и труб при внезапном наступлении морозов, тогда, когда система ещё не запущена. В этом случае материальный ущерб будет значительным.
• В металлических трубопроводах водяной теплоноситель со временем спровоцирует возникновение ржавчины.

Преимущества антифриза:

• Не требуется после окончания отопительного сезона сливать с отопительной системы. Ведь даже при очень низкой температуре воздуха все функциональные характеристики узлов, труб и оборудования будет полностью сохранены.
• Входящие в состав теплового носителя присадки способствуют тому, что антифриз не вызывает коррозии, не пенится, не образует на внутренних оболочках отопительных элементов накипи, не вызывает растворения или набухания уплотнителей.

Недостатки незамерзающей жидкости:

• Незамерзающая жидкость очень вязкая, её вязкость превышает вязкость воды на 20%, что создаёт гидравлические нагрузки на циркуляционный насос. Именно поэтому при выборе насоса для отопительной системы с антифризовым теплоносителем следует учитывать запас по мощности.
• Изготовленный на базе пропиленгликоля антифриз выделяет при протечке испарения, вредные для человеческого здоровья.
• Незамерзающая жидкость более агрессивна к кранам, трубам, арматуре и другим отопительным составляющим.

Помните: Чтобы снизить нагрузку и увеличить теплоотдачу допускается антифриз разбавить дистиллированной водой. В обычной воде содержатся в большом количестве соли кальция, провоцирующие появление накипи на внутренних стенках труб, теплообменников и насосов.

Жидкости для систем отопления

Сегодняшний рынок предлагает разнообразные предложения этой специфической продукции.

Однако здесь есть и свои лидеры. Жидкость для отопления под названием «Тёплый дом» пользуется большим спросом у потребителей. Этот продукт выпускают в России.

«Теплый дом» успешно используется уже много лет, поэтому с уверенностью можно сказать, что жидкость прошла испытание временем. И лучше всего этот антифриз характеризуют отзывы домовладельцев, которые имеют немалый опыт эксплуатации отопительных систем с применением незамерзающей жидкости.

По их утверждению данная марка не теряет своих характеристик на протяжении десяти отопительных сезонов.

Это полностью соответствует сроку эксплуатации, заявленному производителем. Как известно, отзывы довольных потребителей являются лучшим доказательством качества.

Также на слуху такие марки, как «Энергос Универсал», «Энергос Люкс»», «Thermagent», «Dixis» и т.д.

На базе этиленгликоля российские производители выпускают антифризы в двух вариантах: с температурой промерзания до -30°С, а также с температурой промерзания до -65°С.

Вышеназванные производители активно расширяют ассортимент незамерзающих теплоносителей, изготовленных на основе пищевого пропиленгликоля, экологически безопасного сырья. И это не зря, ведь спрос на отопительный антифриз растёт, а значит и должно быть предложение.

Обратите внимание: Ни в коем случае не следует заливать в отопительную систему автомобильный тосол. Ведь в его составе содержатся добавки, которые категорически запрещено использовать в жилых помещениях.

Случаи, в которых категорически запрещается использовать антифриз

Когда нельзя использовать антифриз

Со всеми преимуществами антифриза любого производителя не составляет труда ознакомиться.

Эта информация активно рекламируется торговыми марками. С другой стороны следует поговорить об особенностях этой жидкости, которые производители стараются не акцентировать:

1. Запрещено использовать антифриз в двухконтурных котлах. Ведь особенности устройства данной отопительной системы таковы, что из отопительного конура теплоноситель может просочиться в контур водоснабжения. А по своим химическим свойствам незамерзающая жидкость ядовита.
2. Категорически запрещено применять антифриз в открытых системах, в этом случае возможно его испарение.
3. Также не следует применять антифриз в отопительных системах, имеющих оцинкованные трубопроводы. При взаимодействии с ними возможна потеря первоначальных свойств и химические изменения. Не рекомендуется заливать антифриз и в чугунные котлы. По крайней мере, нужно убедиться в том, что в вашем агрегате присутствуют паронитовые прокладки, которые смогут предотвратить губительное влияние антифризов. В этом вам поможет технический паспорт изделия.
4. Показатель теплоёмкости антифриза ниже воды, в результате нужны радиаторные батареи большей мощности.
5. Так как вязкость у незамерзающей жидкости выше, то потребуются более мощные циркуляционные насосы.

В любом случае, окончательное решение всегда за вами. Нельзя однозначно сказать что лучше, вода или незамерзающая жидкость.

Всё зависит от индивидуальных параметров отопления. Прежде, чем принять окончательное решение по поводу выбора того или иного теплоносителя, следует обратиться за консультацией к специалистам.

Источник: http://otoplenievdoma.ru/nezamerzajjka-dlya-sistem-otopleniya-stoit-li-ispolzovat-antifriz-zimojj.html

Так же интересуются

• Жидкость для батарей отопления цена
• Заземление на батарею отопления

27 марта 2023 года

Регулятор тепла для чугунной батареи

Можно ли установить радиаторный терморегулятор на чугунную батарею и как это сделать правильно.

Автоматические радиаторные терморегуляторы уже давно стали стандартом для систем отопления в новых городских домах. Сегодня этими устройствами оборудованы батареи почти в каждой новостройке. Однако в старом жилом фонде дело обстоит иначе, поэтому его жителям зачастую приходится самим заботиться об установке терморегуляторов на радиаторы отопления. Нередко можно услышать, что в домах с чугунными батареями сделать это невозможно в принципе. Так ли это? Давайте разберёмся.

Как работает терморегулятор

Радиаторный терморегулятор – это устройство, которое регулирует подачу теплоносителя в отопительный прибор в зависимости от температуры в помещении. Он состоит из двух частей – радиаторного клапана и термоголовки.

Клапан открывает и перекрывает подачу теплоносителя в радиатор. Термоголовка реагирует на изменение температуры воздуха и управляет клапаном. Вот как это происходит:

• Вращая рукоятку термоголовки, вы задаете преднастройку температуры воздуха, которую будет поддерживать терморегулятор в помещении;
• Когда воздух прогревается до выбранной вами температуры, термоголовка срабатывает и перекрывает клапан. Теплоноситель перестаёт поступать в батарею, она постепенно остывает. Температура в комнате начинает снижаться;
• Когда температура воздуха снижается на 1 °C ниже той, которую вы установили с помощью рукоятки, термоголовка снова открывает подачу теплоносителя в радиатор. Он нагревается, температура воздуха снова растёт;
• Этот цикл всё время повторяется. Таким образом, температура в помещении всегда будет колебаться около выбранной вами установки, примерно ±2 °C.

Можно ли поставить терморегуляторы на чугунные батареи

Работа терморегулятора никак не связана с типом и конструкцией радиатора отопления. Устройство устанавливают не на саму батарею, а на трубу, по которой в неё подаётся теплоноситель. Поэтому ответ – да, терморегуляторы можно поставить на чугунные батареи, как и на любые другие.

Есть несколько мифов относительно установки терморегуляторов на чугунные батареи, которые стоит развенчать:

Миф 1. В системах отопления старых домов очень высокое давление, из-за этого радиаторный клапан может потечь. Это не так, если вы используете терморегуляторы c радиаторными клапанами Danfoss RTR-G. Они сертифицированы для России и рассчитаны на работу в отечественных системах теплоснабжения со всеми их особенностями. В частности, клапаны RTR-G, которые предназначены для однотрубных систем отопления, рассчитаны на повышенное рабочее давление 16 бар. Именно однотрубные системы присутствуют в большинстве старых домов и обычно ассоциируются со скачками давления (чтобы давление не «прыгало», выполняют балансировку системы, но это тема для отдельного разговора).

Миф 2. В наших системах отопления грязная вода, поэтому терморегуляторы выйдут из строя.

Это тоже неверно. Радиаторные клапаны RTR нечувствительны к песку и окалине, которые могут попадать в теплоноситель.

Миф 3. У чугунных батарей большая инерция (они долго остывают и нагреваются), поэтому терморегуляторы не выполняют свою функцию.

Массивный радиатор действительно дольше прогревается и дольше остывает, однако это лишь увеличивает интервалы между срабатываниями термоголовки. Если батарея перекрыта и теплоноситель через неё не течёт – нагреваться сама собой она не может, из чего бы она ни была сделана. Это противоречит законам физики.

• Совет
  С чугунными батареями используйте термоголовки с газонаполненным температурным датчиком, например, Danfoss RTR 7090. Они быстрее всего реагируют на колебания температуры. Время срабатывания газонаполненного датчика – всего 8-10 минут. Поэтому в помещении будет комфортный микроклимат с радиаторами любого типа. Ещё быстрее работают электронные термоголовки.

Подробнее об устройстве, принципе работы и выборе терморегуляторов можно почитать здесь.

Как правильно установить терморегулятор на чугунную батарею

Здесь мы будем исходить из того, что речь идёт о массивных радиаторах «гармошкой», которые являются своего рода стандартом для старого жилого фонда. Иногда можно также встретить дизайнерские чугунные батареи современного производства, но на этом мы сейчас не будем останавливаться.

Итак, говоря о старом жилом фонде, мы подразумеваем однотрубную стояковую разводку системы отопления с подводкой к радиаторам трубами из оцинкованной стали.

В этом случае есть несколько правил, которых следует придерживаться при монтаже терморегуляторов:

• В однотрубных системах между стояком и терморегулятором обязательно устанавливают перемычку – байпас. Если этого не сделать, то ваш терморегулятор будет перекрывать не только подачу теплоносителя в батарею, но и весь стояк.
• Для байпаса используйте трубу меньшего диаметра, чем подводка. Например, если подводка выполнена трубой D20, сделайте перемычку из трубы D15. Это повысит эффективность работы радиатора, особенно если он небольшого размера.
• Радиаторный клапан всегда ставят на подаче, то есть на том патрубке, по которому теплоноситель поступает в батарею. Он может быть как верхним, так и нижним: это зависит от устройства системы отопления в конкретном доме (с верхним или нижним разливом). Выяснить это нужно заранее.
• На обратном патрубке рекомендуется установить запорный шаровый кран – между радиатором и байпасом.
• Все монтажные узлы, за исключением мест присоединения радиаторного клапана и шарового крана, должны быть неразъёмными и только сварными. Надставлять стояки и патрубки посредством резьбовых соединений категорически запрещается.
• Перед началом работ необходимо спустить воду из стояка. Это нужно делать даже летом, поскольку система отопления всегда заполнена водой.
• По завершении работ необходимо провести опрессовку системы – испытать её на отсутствие протечек под давлением. Опрессовку выполняют в присутствии представителей управляющей компании, которые должны вместе с собственником квартиры подписать акт ввода в эксплуатацию.

Как правильно установить термоклапан

Иногда у пользователей возникают жалобы на течь в месте монтажа термоклапана. Чтобы избежать этого, нужно следовать некоторым простым правилам или убедиться в том, что о них знает выполняющий работу сантехник – рекомендации производителя никогда не бывают лишними:

• Перед установкой убедитесь, что ниппель радиаторного клапана чистый. При необходимости протрите его, удалите грязь и пыль.
• Клапаны выпускаются со стандартным или самоуплотняющимся (с прокладкой) ниппелем (хвостовиком). Монтаж стандартного ниппеля выполняют с герметизацией фум-лентой, льном или тефлоновой нитью. Ни в коем случае не применяйте краску! Самоуплотняющийся ниппель не требует дополнительной герметизации. Однако если радиаторная пробка имеет сколы или другие повреждения, нужно использовать уплотнение (см. выше).
• Применяйте только тот ниппель, который шёл в комплекте с термоклапаном. Шлифовка конусов ниппеля или клапана с применением абразивных материалов не допускается. Если по какой-то причине на конусах появились царапины – смажьте их поверхность высокотемпературным герметиком или силиконом. Дополнительная герметизация не требуется.
• Применяйте только стандартный инструмент и соблюдайте требуемое усилие затяжки в соответствии с рекомендациями производителя.

Правильно установленный терморегулятор прослужит долгие годы и не вызовет проблем при эксплуатации. Если они всё же появились – узнайте о способах устранения неудобств в этой статье.
