Датчики температуры. КИП-Сервис: промышленная автоматика.
Термосопротивления с кабелем Термосопротивления с коммутационной головкой Комплекты термосопротивлений Термопары с кабелем Термопары с коммутационной головкой АксессуарыГлавная Датчики температуры
Термосопротивление с кабелем ТRE.С01
- НСХ типа Pt100 или Pt1000
- Рабочая температура: -40…+180 °С
- Тип подключения: 2-х пров. (Pt1000), 3-х пров. (Pt100)
- Соединение: без резьбы
Термосопротивление с кабелем ТСП-Н 1
- НСХ типа Pt100 или Pt1000
- Рабочая температура: -50…+180 °C
- Тип подключения: 4-х пров.
- Соединение: без резьбы
Термосопротивление с кабелем ТС014
- НСХ типа 50M
- Рабочая температура: -50…+150 °C
- Тип подключения: 3-х пров.
- Соединение: без резьбы
Термосопротивление с кабелем ТС034
- НСХ типа 50M или Pt100
- Рабочая температура: -50…+180 °C (50М), -50…+250 °C (Pt100)
- Тип подключения: 3-х пров.
- Соединение: подвижная резьба М8
Термосопротивление с кабелем ТС224
- НСХ типа 50M или Pt100
- Рабочая температура: -50…+150 °C (50М), -50…+250 °C (Pt100)
- Тип подключения: 3-х пров.
- Соединение: накладной на поверхность
Термосопротивление с кабелем ТС054
- НСХ типа 50M или Pt100
- Рабочая температура: -50…+150 °C (50М), -50…+250 °C (Pt100)
- Тип подключения: 3-х пров.
- Соединение: резьба М16х1,5
Термосопротивление с кабелем ТС174 / ТСП-Н 8
- НСХ типа 50М или Pt100
- Рабочая температура: -50…+180 °C
- Тип подключения: 3-х пров.
- Соединение: игла
Термосопротивление с кабелем RTSM
- НСХ типа Pt100
- Рабочая температура: -40…+400 °C
- тип подключения: 3-х пров.
- Соединение: без резьбы
Термосопротивление с коммутационной головкой ТСП-Н 5.0
- НСХ типа Pt100 или Pt1000
- Рабочая температура: -50…+180 °C
- Тип подключения: 4-х пров.
- Соединение: без резьбы (требуется гильза ТНИВ)
Термосопротивление с коммутационной головкой ТС035
- НСХ типа 50М
- Рабочая температура: -50…+180 °C
- Тип подключения: 3-х пров.
- Соединение: подвижная резьба М20х1,5
Термосопротивление с коммутационной головкой ТС105
- НСХ типа 50М или Pt100
- Рабочая температура: -50…+180 °C (50M), -50…+500 °C (Pt100)
- Тип подключения: 3-х пров.
- Соединение: резьба М20х1,5
Термосопротивление для наружного монтажа ТС125 / ТСП-Н 2
- НСХ типа 50М, Pt100 или Pt1000
- Рабочая температура: -50…+180 °C
- Тип подключения: 2-х пров. (50М), 4-х пров. (Pt100 и Pt1000)
- Соединение: крепление на стену
Комплект термосопротивлений с кабелем КТСП-Н 1
- НСХ типа Pt500
- Рабочая температура: 0…+160 °C
- Тип подключения: 4-х пров.
- Соединение: без резьбы (гильза и бобышка поставляются отдельно)
Комплект термосопротивлений с коммутационной головкой КТСП-Н 5
- НСХ типа Pt100
- Рабочая температура: 0…+160 °C
- Тип подключения: 4-х пров.
- Соединение: резьба М20х1,5
Термопара с кабелем ТС-М
- Тип J (ЖК)
- Рабочая температура: -40…+400 °C
- Соединение: байонетное / резьба 1/4″
Термопара с кабелем TCMS
- Тип К (ХА)
- Рабочая температура: -40…+1000 °C
- Соединение: без резьбы
Термопара с кабелем TCR-M
- Тип J (ЖК)
- Рабочая температура: -40…+400 °C
- Соединение: резьба М6
Термопара с кабелем ТПх011
- Тип К (ХА) или L (ХК)
- Рабочая температура: -40…+600 °C (ХК), -40…+800 °C (ХА)
- Соединение: без резьбы, открытый спай
Термопара с кабелем ТПх014
- Тип К (ХА) или L (ХК)
- Рабочая температура: -40…+400 °C
- Соединение: без резьбы
Термопара с кабелем ТПК021
- Тип К (ХА)
- Рабочая температура: -40…+1100 °C
- Соединение: без резьбы МКРц трубка, открытый спай
Термопара с кабелем ТПх094
- Тип К (ХА) или L (ХК)
- Рабочая температура: -40…+400 °C
- Соединение: без резьбы, с упором
Термопара с кабелем ТПL124
- Тип L (ХК)
- Рабочая температура: -40…+400 °C
- Соединение: резьба М16х1,5 подпружиненная

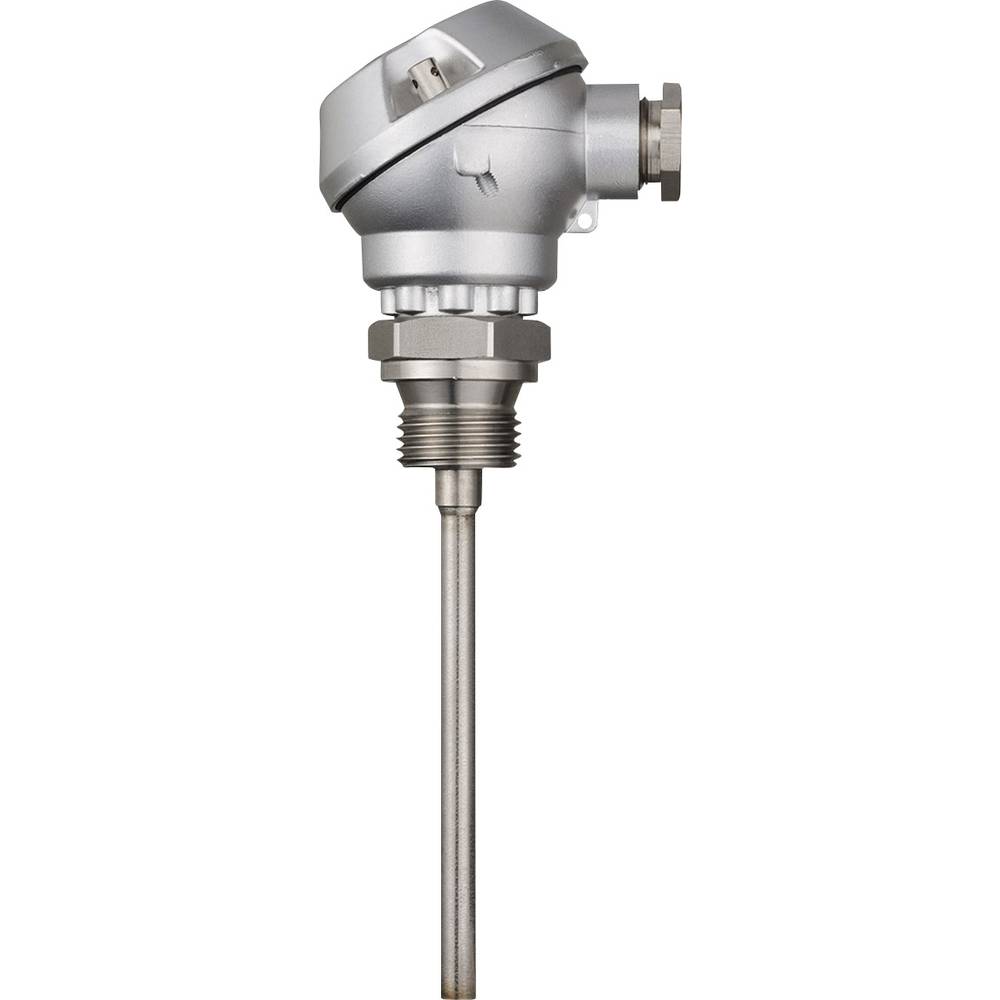

Термопара с коммутационной головкой ТПх045
- Тип К (ХА) или L (ХК)
- Рабочая температура: -40…+600 °C (ХК), -40…+800 °C (ХА)
- Соединение: подвижная резьба М20х1,5
Термопара с коммутационной головкой ТПК135
- Тип К (ХА)
- Измерительный диапазон температуры: -40…+1100 °C
- Максимальная температура : 1200 °C
- Соединение: резьба М27х2
Бобышки приварные
- Материал корпуса: сталь 20 или нержавеющая сталь 12Х18Н10Т
- Исполнение: угловое или прямое
- Соединение: ½″, М20х1,5
Гильзы защитные
- Материал корпуса: нержавеющая сталь 12Х18Н10Т
- Допустимое давление: 160 бар
- Соединение: ¼″, ½″, М20х1,5
Таблицы номинальных статических характеристик
- ГОСТ Р 8. 585-2001 — преобразователь типа ТХА, характеристика преобразования ХА (К) (-200…+1300 °С)
- ГОСТ Р 8.585-2001 — преобразователь типа ТХК, характеристика преобразования ХК(L) (-200…800 °С)
- ГОСТ 6651-2009 НСХ — термопреобразователи типа ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П
585-2001 — преобразователь типа ТХА, характеристика преобразования ХА (К) (-200…+1300 °С)Приоритет 2030: Ученые изобрели умные датчики температуры для металлургии и машиностроения
Ученые ЮУрГУ разрабатывают новые измерительные схемы и методы диагностики качества работы датчика температуры – термоэлектрического преобразователя (термопары). Разработка применима в отраслях нефтехимической промышленности, в машиностроении, металлургии и электроэнергетике. Это позволит повысить точность измерения температуры с помощью термопар и обеспечит безопасность процессов на производстве за счет раннего обнаружения отказов термопар.
Проект реализуется в рамках программы «Приоритет 2030» и относится к стратегическому проекту «Интеллектуальное производство».
В 2023 году ученые ЮУрГУ уже был получен патент на изобретение «Способ определения достоверности результатов измерения термоэлектрического преобразователя».
Существующие подходы для определения достоверности измерений с помощью термопар имеют ряд издержек. Некоторые из них дорогостоящие и требуют значительных временных затрат (от 4 часов), другие отличаются высоким уровнем обнаруживаемой погрешности (±10℃) и восприимчивостью к внешним влияющим факторам.
Использование новой измерительной схемы, созданной учеными ЮУрГУ, сократит время диагностики термопары до 1-2 минут, а минимальным определяемым значением погрешности станет ± 2℃. Разрабатываемый подход к диагностике точности измерения термопар не восприимчив к влиянию технологических процессов, внутри которых работает термопара.
Подход, который предлагают научные сотрудники института Высшей школы электроники и компьютерных наук ЮУрГУ, состоит в объединении нескольких термопарных проводников из разных материалов.
Таким образом, новая измерительная схема термопары является многоэлектродной конструкцией. Благодаря такому решению ученые смогут получить больше данных по замеряемым показателям, что повысит точность исследования.
«Мы разрабатываем новые измерительные схемы однозонных (измерение температуры в одной точке) и многозонных (измерение температуры в нескольких точках) термопар. Получаемая дополнительная информация о работе устройства позволяет осуществлять метрологический самоконтроль датчиков температуры. Метрологический контроль – это возможность датчика самостоятельно следить за ростом своей погрешности и сообщать пользователю, если погрешность выходит за допустимые пределы», – рассказывает
Иван Федосов, младший научный сотрудник НИЛ технической самодиагностики и самоконтроля приборов и систем.
Обработка полученной измерительной информации позволяет сформировать статус результата измерений, характеризующий рост значения погрешности термопары относительно допустимого уровня.
«Например, обычная термопара просто измеряет температуру и на выходе имеет только одно значение. Насколько велика погрешность данного значения, на уровне допуска или уже значительно возросла — мы не знаем. Наше решение позволит отображать на выходе не только значение температуры, но и статус измерения. Например, система из 3 статусов: «подтвержденный» – все хорошо, погрешность в допуске; «ориентирующий» – погрешность начала возрастать, но использовать термопару еще можно; «недостоверный» – полученный результат измерения имеет значительную погрешность, термопару надо заменить», – рассказывает ученый.
Технология метрологического самоконтроля термопар позволит улучшить качество выпускаемой продукции за счет более строгого соблюдения температурных режимов (уменьшение отклонения температуры процесса от номинальной в 2-5 раз), а также повысить безопасность технологических процессов. Датчики температуры термопар используются в вакуумных печах, домнах, на прокатных станах, автоклавах, в составе оборудования диагностики электроприводов и тд.
На следующем этапе работы запланирована разработка прототипов интеллектуальных датчиков температуры термоэлектрического преобразователя. Датчики будут включать новую измерительную схему и смогут реализовать методы определения статуса и коррекции результата измерений. Разработанные решения будут протестированы на площадках индустриальных партнеров (ПАО «ММК», АО «ОДК», ПАО «Фортум»). Работа над темой данного исследования предполагает подачу еще 2 заявок на патентование изобретения.
Результаты работы будут опубликованы в высокорейтинговых журналах, как Measurement science and technology (Q2), Measurement (Q1), IEEE Transactions on Instrumentations and Measurement (TOP 10).
Южно-Уральский государственный университет – это университет трансформаций, где ведутся инновационные исследования по большинству приоритетных направлений развития науки и техники. В соответствии со стратегией научно-технологического развития РФ университет сфокусирован на развитии крупных научных междисциплинарных проектов в области цифровой индустрии, материаловедения и экологии.
В 2021 году ЮУрГУ победил в конкурсе по программе «Приоритет 2030». Вуз выполняет функции регионального проектного офиса Уральского межрегионального научно-образовательного центра мирового уровня (УМНОЦ), который призван решить задачи национального проекта «Наука и университеты».
Читайте нас:
«Наука ЮУрГУ» в Яндекс.Дзен
«ЮУрГУNews» в Telegram
«Я люблю ЮУрГУ» в VK
«Твой ЮУрГУ» в Одноклассники.ру
Автор: Екатерина Порошина, фото автора
Контактное лицо по новости:
Отдел внешних коммуникаций, тел.: 272-30-11
Термопары | Датчики температуры

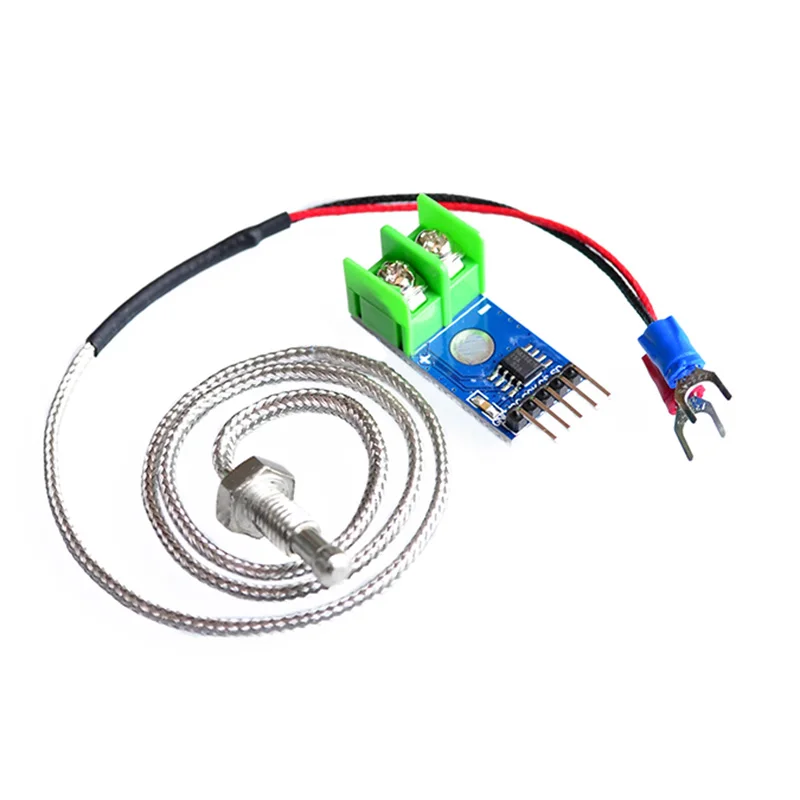

Нажмите на картинку, чтобы увеличить
Термопары измеряют температуру на основе потенциала напряжения. Они состоят из двух разнородных электрических проводников, соединенных электрическими переходами. Когда точки перехода находятся при разных температурах, в результате термоэлектрического эффекта возникает напряжение, зависящее от температуры, и вы можете интерпретировать это напряжение для измерения температуры.
Durex Industries производит надежные и прочные промышленные термопарные датчики. Термопары обеспечивают быструю реакцию на изменение температуры, что позволяет использовать их в большинстве приложений для измерения и контроля температуры. Мы готовы предоставить лучшие решения для термопарных датчиков температуры.
Product Technology Solutions
СВЯЗАТЬСЯ С НАМИ ЗАПРОС ЦЕНЫ
ПРИНЦИП РАБОТЫ ТЕРМОПАРОВЫХ ДАТЧИКОВ
Соединение термопары представляет собой одноточечное соединение между двумя разнородными металлами. Этот переход создает известный сигнал уровня милливольт, который изменяется при повышении или понижении температуры процесса. Сигнал в милливольтах используется в качестве входного сигнала измерения температуры для контроллера температуры. В зависимости от диапазона температур технологического процесса, характеристик точности и совместимости материалов наши датчики доступны с термопарами типа K, термопарами типа J, термопарами типа E, термопарами типа T, термопарами типа S, термопарами типа R и другими комбинациями разнородных металлов.
Durex Industries производит термопарные датчики температуры, которые могут быть спроектированы с заземленными или незаземленными переходами и размещены в изолированных материалах оболочки, которые предназначены для наилучшего соответствия форме в приложениях.
ВНИМАНИЕ ПРИ ВЫБОРЕ МЕЖДУ ЗАЗЕМЛЕННЫМИ И НЕЗАЗЕМЛЕННЫМИ СОЕДИНЕНИЯМИ
Заземленные спаи термопар физически касаются металлической оболочки датчика температуры и электрически заземлены. Это физическое соединение дает им более быстрое время отклика, но также может сделать их восприимчивыми к электрическим помехам. Эти паразитные напряжения могут мешать точности и контролю измерения.Незаземленные спаи термопар, однако, не чувствительны к электрическим помехам, поскольку между ними и металлической оболочкой датчика температуры нет физического или электрического контакта. Однако отсутствие контакта сокращает время отклика на изменения температуры.
ДАТЧИКИ ТЕМПЕРАТУРЫ С ТЕРМОПАРАМИ НА ЗАКАЗ
Durex Industries разрабатывает и производит качественные термопары на заказ уже более 40 лет.
Наша команда инженеров поможет вам разработать датчик термопары, соответствующий вашим требованиям.Спросите нас, как мы можем помочь вам с выпуском вашего OEM-продукта. Чтобы узнать больше о наших термопарных датчиках и о том, как Durex может вам помочь, свяжитесь с нами сегодня.
Если вам нужна помощь в выборе типа датчика температуры, подходящего для вашего приложения, ознакомьтесь с нашим руководством по выбору элемента датчика температуры.
- Технические характеристики и опции
- Приложения
- Стандарты кодов проводов
- Тематические исследования
- загрузок
Термопары Спецификации и опции
Вернуться к началу Компания Durex предлагает испытания при стандартных температурах для определения допусков начальной калибровки термопар. Все калибровочные тесты полностью прослеживаются до Национального института стандартов и технологий (NIST). Калибровка также доступна для температур применения, отличных от стандартных, в диапазоне от -100°F до 3000°F (-79°C до 1650°C) в зависимости от материала.
Сертификаты предоставляются на все поверяемые изделия.
Калибровка термопары
| Калибровка (термопара) | Доступные температуры | Применимые характеристики |
|---|---|---|
| Термопары типов E, J, K, T | от 32°F до 2300°F (от 0°C до 1250°C) | АСТМ Е 207 / АСТМ Е 220 |
| Термопары типа R, S | от 32°F до 3000°F (от 0°C до 1649°C) | ASTM E 230 / МС 96.1 ANSI |
| Термопары типов E, K, T | от -320°F и от -110°F до 23°F (от -196°C и от -79°C до 0°C) |
Durex производит термопары со следующими вариантами калибровки.
| ANSI Letter | Код Durex и калибровка | Описание калибровки |
|---|---|---|
| Термопара типа E | E / Хромель П-Константан | Стандартные пределы от 32°F до 1652°F (от 0°C до 900°C) 1,7°C или 0,5% доп. |
| Специальные пределы от 32°F до 1652°F (от 0°C до 900°C) 1,0°C или 0,4% доп. | ||
| Термопара типа J | Дж / железо — константан | Стандартные пределы от 32°F до 1382°F (от 0°C до 750°C) 2,2°C или 0,75% доп. |
| Специальные пределы от 32°F до 1382°F (от 0°C до 750°C) 1,1°C или 0,4% доп. | ||
| Термопара типа K | К / Хромель П-Алюмель | Стандартные пределы от 32°F до 2282°F (от 0°C до 1250°C) 2,2°C или 0,75% доп. |
| Специальные пределы от 32°F до 2282°F (от 0°C до 1250°C) 1,1°C или 0,4% доп. | ||
| Термопара типа T | T / Медь-Константан | Стандартные пределы от 32°F до 662°F (от 0°C до 350°C) 1,0°C или 0,75% доп. |
| Специальные пределы от 32°F до 662°F (от 0°C до 350°C) 0,5°C или 0,4% доп. | ||
| Термопара типа R | R / Pt 13% родий-платина | Стандартные пределы от 32°F до 2642°F (от 0°C до 1450°C) 1,5°C или 0,25% доп. |
| Специальные пределы от 32°F до 2642°F (от 0°C до 1450°C) 0,6°C или 0,1% доп. | ||
| Термопара типа S | S / Pt 10 % родий-платина | Стандартные пределы от 32°F до 2642°F (от 0°C до 1450°C) 1,5°C или 0,25% доп. |
| Специальные пределы от 32°F до 2642°F (от 0°C до 1450°C) 0,6°C или 0,1% доп. |
Характеристики диаметра оболочки термопары
| Код оболочки | Т | Д | Вт | А | Б | В | С | Д | Е | Ф | Х |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр оболочки | 0,020″ | 0,032″ | 0,040″ | 0,062″ | .125″ | .156″ | .188″ | .250″ | .313″ | .375″ | .500″ |
| Калибр проволоки | 38 | 34 | 33 | 30 | 24 | 22 | 20 | 18 | 16 | 15 | 11 |
| Максимальная длина | 100′ | 150′ | 200′ | 400′ | 250′ | 200′ | 175′ | 100′ | 55′ | 40′ | 30′ |
Технические характеристики термопары
Оболочка — Допуски: Внешний диаметр ± 0,002 дюйма от номинального размера.
Изоляция — Оксид магния высокой чистоты является стандартным; Доступны оксид магния сверхвысокой чистоты и оксид алюминия.
Конфигурации — диаметр оболочки от 0,020 до 0,500 дюйма. Двухпроводная (одноконтурная) и четырехпроводная (двухконтурная) конфигурации являются стандартными для большинства диаметров.
Формуемость — Минимальное количество радия: удвоенный диаметр оболочки для большинства материалов для термопар. Проконсультируйтесь с Durex Industries, если требуется специальное формование.
Свариваемость — Оболочка термопары может быть спаяна, припаяна или сварена без потери сопротивления изоляции. Сварка специальных материалов оболочки заказчиком не рекомендуется.
Физические испытания
- Габаритные и визуальные
- Утечка гелия
- Радиографический (рентгеновский)
- Проникновение красителя
- Металлургический по ASTM E-2, E-3 и E-112
- Плотность уплотнения по RDT C2-IT
- Калибровка по ASTM E-220 в соответствии с NIST
- Сопротивление изоляции
- Сопротивление провода (Ом на петлю)
- Время отклика согласно RDT C2-3T
- Термоциклирование в соответствии с ASTM E-225
- ASTM E585 Стандартные спецификации для материалов термопар на основе металлов с оболочкой.
- ASTM E608 Стандартные спецификации для термопар из недрагоценных металлов с металлической оболочкой.
- ASTM E780 Стандартный метод измерения сопротивления изоляции материала термопары с оболочкой при комнатной температуре.
- ASTM E839 Стандартные методы испытаний термопар в оболочке и материала термопары в оболочке.
Сопротивление изоляции
| Номинальный наружный диаметр оболочки | Прикладываемое напряжение постоянного тока (мин.) | Сопротивление изоляции, мегаом |
|---|---|---|
| Диаметр 0,030” и меньше | 50 | АСТМ Е 207 / АСТМ Е 220 |
| Диаметр 0,030” и меньше | 50 | ASTM E 230 / МС 96.1 ANSI |
| Диаметр 0,062 дюйма и больше | 500 | 1000 |
Доступны пользовательские параметры. Свяжитесь с нами для технической помощи.
Применение термопар
Вернуться к началуДатчики термопары используются в самых разных областях. Их можно использовать при криогенных температурах для плавки стали выше 1500°С.
Промышленные термопары обычно можно найти в:- Обработка металлов (алюминий, сталь и другие металлы)
- Духовки, топки, печи для обжига
- Переработка пластика
- Обработка и приготовление пищи
- Химическая и нефтехимическая обработка
- Целлюлозно-бумажные комбинаты
- Электростанции
- Двигатели
Стандарты кодов проводов термопар
Вернуться к началу Цветовые коды были приняты различными национальными и международными агентствами по стандартизации для идентификации проводов и термопарных изделий. В Соединенных Штатах проволока для термопар обычно имеет коричневую общую оболочку. Для типов B, R и S цветовые коды относятся к обычно используемому компенсационному кабелю.
| Тип | США АНСИ 96.1 | Соединенное Королевство БС 1843 | Германия 43714 | Франция НФ С42-323 | Япония ДЖИС К1610-1981 |
|---|---|---|---|---|---|
| Е | Фиолетовый + Фиолетовый — Красный | Коричневый + Коричневый — Синий | Черный + Красный — Черный | Фиолетовый + Красный — Белый | |
| Дж | Черный + Белый — Красный | Черный + Желтый — Синий | Синий + Красный — Синий | Черный + желтый — Черный | Желтый + Красный — Белый |
| К | Желтый + Желтый — Красный | Красный + Коричневый — Синий | Зеленый + Красный — Зеленый | Желтый + Желтый — Фиолетовый | Синий + Красный — Белый |
| Н | Оранжевый + Оранжевый — Красный | ||||
| Б | Серый + Серый — Красный | Серый + Красный — Серый | Серый + Красный — Белый | ||
| Р | Зеленый + Черный — Красный | Зеленый + Белый — Синий | Черный + Красный — Белый | ||
| С | Зеленый + Черный — Красный | Зеленый + Белый — Синий | Белый + Красный — Белый | Зеленый + Желтый — Зеленый | Черный + Красный — Белый |
| Т | Синий + Синий — Красный | Синий + Белый — Синий | Коричневый + Красный — Коричневый | Синий + Желтый — Синий | Коричневый + Красный — Белый |
Термопары Загрузки
Вернуться к началу Каталог датчиков температуры 01-28-15 (4 МБ) PDFКаталог термопар 01-28-15 (2 МБ) PDF
Руководство по выбору элемента датчика температуры (175 КБ) PDF
Все, что вам нужно знать
Что такое термопара?
Термопара – это датчик, который измеряет температуру.
Он состоит из двух различных типов металлов, соединенных вместе на одном конце. Когда соединение двух металлов нагревается или охлаждается, создается напряжение, которое можно соотнести с температурой. Термопара — это простой, надежный и экономичный датчик температуры, используемый в широком диапазоне процессов измерения температуры.
Термопары производятся в различных стилях, таких как зонды термопары, зонды термопары с разъемами, зонды термопары с переходным соединением, инфракрасные термопары, термопары с неизолированным проводом или даже просто провод термопары.
Термопары обычно используются в самых разных областях. Из-за их широкого спектра моделей и технических характеристик чрезвычайно важно понимать их базовую структуру, функциональные возможности, диапазоны, чтобы лучше определить правильный тип термопары и материал термопары для применения.
Как работает термопара? Когда две проволоки из разнородных металлов соединены с обоих концов и один из концов нагрет, в термоэлектрической цепи протекает непрерывный ток.
Если эта цепь разорвана в центре, результирующее напряжение холостого хода (напряжение Зеебека) зависит от температуры перехода и состава двух металлов. Это означает, что когда соединение двух металлов нагревается или охлаждается, возникает напряжение, которое можно соотнести с температурой.
Узнать больше
Зонды термопары против провода термопары?Термопары доступны в различных комбинациях металлов или калибровок. Наиболее распространенными являются термопары из неблагородных металлов, известные как типы J, K, T, E и N. Существуют также высокотемпературные калибровки, также известные как термопары из благородных металлов, — типы R, S, C и GB.
Каждая калибровка имеет свой диапазон температур и окружающую среду, хотя максимальная температура зависит от диаметра провода, используемого в термопаре.
Хотя калибровка термопары определяет диапазон температур, максимальный диапазон также ограничен диаметром провода термопары. То есть очень тонкая термопара может не охватить весь температурный диапазон.
Термопары типа K известны как термопары общего назначения из-за их низкой стоимости и диапазона рабочих температур.
Узнать больше
Как выбрать термопару? Поскольку термопара может принимать различные формы и формы, важно понимать, как правильно выбрать правильный датчик.
Чаще всего при выборе используются такие критерии, как температурный диапазон, химическая стойкость, устойчивость к истиранию и вибрации, а также требования к установке. Требования к установке также определяют выбор датчика термопары.
Существуют различные типы термопар, и их применение может различаться. Открытая термопара лучше всего работает, когда требуется большое время отклика, но незаземленная термопара лучше работает в агрессивных средах.
Узнать больше
Как узнать, какой тип соединения выбрать?
Датчики термопары в защитной оболочке доступны с одним из трех типов соединения: заземленным, незаземленным или открытым. На конце зонда с заземлением провода термопары физически прикреплены к внутренней стороне стенки зонда.
Это приводит к хорошей передаче тепла снаружи через стенку зонда к спаю термопары. В незаземленном зонде спай термопары отсоединен от стенки зонда. Время отклика меньше, чем у заземленного типа, но незаземленный обеспечивает гальваническую изоляцию.
Важно помнить, что и точность, и диапазон зависят от таких факторов, как сплав термопары, измеряемая температура, конструкция датчика, материал оболочки, измеряемая среда, состояние среды (жидкая, твердая или газообразная) и диаметр провода термопары (если он открыт) или диаметр оболочки (если провод термопары не открыт, а защищен оболочкой).
Узнать больше
Зонды термопары против провода термопары? Важно помнить, что единственная температура, которую измеряет датчик температуры, — это его собственная температура. Тем не менее, выбор датчика в виде зонда по сравнению с датчиком в виде провода зависит от того, как лучше всего настроить соединение термопары на температуру технологического процесса, которую вы пытаетесь измерить.
