Особенности применения дефлекторов для систем вентиляции и их виды
Дефлекторы, применяемые в системах вентиляции, необходимы для снижения влияния погодных условий на систему, улучшение работы вентиляции и увеличения потока воздуха, поступающего в дом.Кроме того, данное устройство защищает вентиляционные каналы от мусора и осадков, усиливает и выравнивает тягу, перенаправляя ветровые потоки, а также снижает образование обратной тяги.

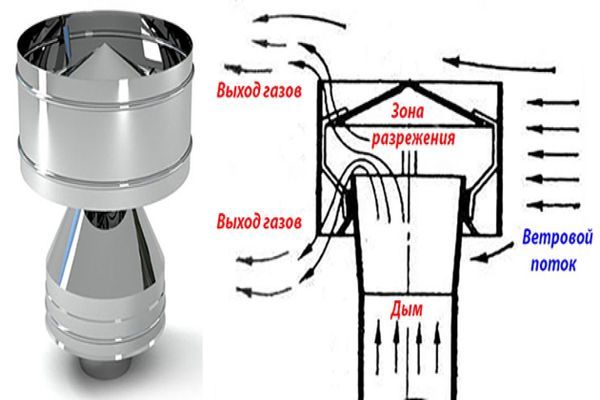

Принцип работы дефлектора достаточно прост. Ветер окружает стенки цилиндра дефлектора, создавая противодействие. Воздух завихряется и поднимается вверх. Воздух увеличивает внутреннюю тягу в вентиляционном канале.
Все дефлекторы делятся на основные виды по своему принципу работы:
- Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
- Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко.
Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе. - Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.
Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы:
- статичные насадки;
- ротационные дефлекторы;
- статичные установки с эжектирующим вентилятором;
- модели с поворотным корпусом.
К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.
Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей.
При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.
Дефлектор эжекционного типа с поворотным корпусом имеет вращающийся колпак, который устанавливается над шахтой.
Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.
Кроме того, Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.
Существуют различные виды дефлектров как для вентиляции, так и для систем отопления. Перечислим их:
Дефлектор Григоровича
Самый распространенный вариант. Включает в себя два цилиндра, конус и кронштейн. Применяется для защиты от грязи вытяжки и дымохода.
Плюс устройства это простота устройства, а минус – зонт черезчур высоко над диффузором.
ЦАГИ
Составными частями являются патрубок, зонт, кольцо и диффузор. ЦАГИ применяют для защиты вентиляции и дымоотвода.
Основное преимущество ЦАГИ — хорошая позиция зонта, когда теплый воздух высасывается через вентиляционный канал, что даёт лкчшее усиление тяги.
Существенным минусом изделия является сложность изготовления, т.к. собрать в домашних условиях очень трудно.
Круглый Волпер
Устройство такое же, как и ЦАГИ, но с единственным различием – есть козырек от осадков и грязи.
H-образный дефлектор
Н-образный дефлектор используют для трубных отрезков, поэтому он способен выдержать ветровые нагрузки.
Составные части собираются как литера Н.
При этом исключается проникновение осадков и грязи в трубу, благодаря горизонтальному патрубку.
Флюгер
Представлен вращающимися по кругу соединенными козырьками. Для поддержки постоянного движение, в верхней части устройства устанавливается флюгарка.
Существенным минусом изделия является недолговечный подшипник.
Искрогаситель
Применим в виде сетки, которая фильтрует остаточные продукты горения и производит полное затухание. Единственный минус устройства – уменьшение тяги при неправильной сборке.
Турбодефлетор
Турбодефлектор используется в системах с естественной вентиляцией и состоит из активной головки с лопастями, установленной на основание с помощью подшипников с нулевым сопротивлением.
Благодаря подшипникам турбина вращается с неизменной скоростью даже при порывистом ветре.
Недостаткам использования турбодефлектора можно отнести следующий момент: в случае полного отсутствия ветра подвижная головка ротационной турбины прекратит свое движение.
Использование определенного типа дефлектора зависит от здания на котором он устанавливается, а также от климата местности.
Немаловажен правильный монтаж. Даже при покупке дорогого дефлектора при неправильной установке, проблем с вентиляцией не избежать.
Изготавливаются дефлектора из разных материалов, но оптимальным по цене и качеству — стальные и алюминиевые.
Медные из-за большой цены применяют редко , а пластиковые восприимчивые к высоким температурам, поэтому служат не долго .
Стоимость устройства зависит от типа дефлектора, его размера, предназначения и многих других технических параметров. Количество вытягивания воздуха и защиты обусловлено количеством зазоров в колпаке.
Это необходимо учесть при покупке или самостоятельном сборе модели. А материал изготовления обязательно должен быть устойчивым к коррозии и недорогим.
При установке дефлектора следует руководствоваться нормами СНиП. Основное внимание уделяется высоте вентиляционной трубе и колпака:
- от 500 мм над парапетом/коньком крыши, если воздуховод удален от вершины кровли на 1,5 м и менее;
- вровень с коньком или выше, если дистанция от вентканала до парапета составляет 1,5-3 м;
- не ниже линии отклонения, проведенной под углом 10° от конька вниз, при условии удаленности трубы больше 3 м.
На плоской крыше дефлектор устанавливается на высоте 50 см и выше. Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.
Наша компания «Континент климата» с 2001 года занимается проектированием, монтажом, обслуживанием и ремонтом любых систем вентиляции в Москве и Подмосковье.
Мы делаем работу быстро, качественно и по доступным ценам. Обращайтесь к нам в любое время по телефону 8 (926) 18 89 636.
Подробнее с перечнем работ и ценами на них вы можете ознакомиться здесь.
Дефлектор на дымоход | Твоя стройка
Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.
Дефлектор на дымоход
Содержание:
Принцип действия дефлекторов
Принцип действия дефлекторов
Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.
Дефлекторы
Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.
Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу.
Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.
Декоративные дефлекторы
Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.
Цены на дефлекторы
дефлектор на дымоход
Виды дефлекторов
| Вид устройства | Характеристики |
|---|---|
Дефлектор ЦАГИ | Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый |
Круглый Волпер | Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях |
Дефлектор Григоровича | Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду |
Тарельчатый Astato | Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали |
Н-образный | Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства |
Дефлектор-флюгер | Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали |
Вращающийся дефлектор | Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении |
Основные отличия заключаются в форме конструкции и количестве составляющих.
Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.
Дефлекторы
Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.
Размеры дефлекторов
Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.
Дефлекторы с искрогасителями
Особенности монтажа
Расположение дефлектора прямо влияет на эффективность его работы.
При установке конструкции на дымоход следует соблюдать определенные условия:
Возвышение дымоходов над строениями
Дефлектор с переходником на трубу
Самостоятельное изготовление устройства
Для работы понадобится:
Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.
Таблица размеров
Расчет дефлектора
Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:
И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.
| Шаг, №№ | Описание | Иллюстрация |
|---|---|---|
| Шаг 1. | На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают. | Чертеж Вырезанные из бумаги детали |
Шаг 2. | Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки. | Подготовка к раскрою |
| Шаг 3. | Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком. | |
| Шаг 4. | В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше. | |
| Шаг 5. | Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь. | Свернутая заготовка |
| Шаг 6. | Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой. | Заготовка-конус |
| Шаг 7. | Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму. | Крепление полос Загиб полосок |
| Шаг 8. | При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку. | Сборка деталей |
Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.
Схема дефлектора Григоровича
К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.
Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.
Ветрозащитные дефлекторы
Цены на заклепочник
заклепочник
Монтаж дефлектора
Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал.
Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.
Закрепленный дефлектор – фото
Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.
Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.
Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.
Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.
Установка дефлектора
Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.
Установка и фиксация дефлектора
Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.
Установка дефлектора-флюгера
Установка дефлектора-флюгера
Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.
При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться.
