Как выглядит кран маевского: принцип работы, как спустить воздух

Кран Маевского обеспечивает работу системы отопленияАвтомобили на альтернативном топливе

Это устройство обязательно для использования в системах нагрева воды и отопления. Кран Маевского поможет без проблем избавиться от наличия воздуха в них.

Кран Маевского имеет важное значение для системы отопления

Именно воздух в большинстве случаев является причиной неприятностей, когда поступление тепла в дом приостанавливается. Вы обнаруживаете, что часть отопительных радиаторов или стояков остыла. Мощности же исправно работающих явно недостаточно. Квартира начинает остывать.

Это устройство, которое очень быстро поможет исправить ситуацию, изложенную выше. Тепло в дом начнет поступать буквально сразу же после нескольких манипуляций с этим краном. Его еще называют воздухоотводчик. Официально в технической литературе устройство именуется как воздушный игольчатый клапан для радиаторов отопления.

Назначение

Именно отвод воздуха из системы отопления или горячего водоснабжения является основным назначением такого крана. Из-за периодического образования или попадания ненужного воздуха образуются пробки. Они тормозят процесс циркуляции нагретой воды или вообще его приостанавливают.

Использование устройства

Удалив такое препятствие, все восстанавливается, и проблема исчезает. Для простого выполнения операции «развоздушивания» и применяется кран Маевского. Он является обязательной составляющей любой системы отопления или горячего водоснабжения. Отсутствие такого устройства неизбежно приведет к необходимости его последующей установки.

По конструкции такой игольчатый клапан может иметь как механическую, так и автоматическую схему исполнения. То есть, в первом случае для ввода его в работу потребуется вмешательство человека. Во втором, сброс воздуха произойдет автоматически при определенных условиях.

Как он устроен и работает

Принципиально кран Маевского выглядит как игольчатый клапан. Откручивающийся винт с конусным окончанием в закрытом положении плотно упирается в конусное основание корпуса. При отворачивании винта освобождается запертый проход диаметром 2 миллиметра.

Устройство крана Маевского

Под образовавшимся давлением воздух первым выходит из системы, освобождая ее. Это происходит через выходное сливное отверстие. Затем появляется вода, означающая, что воздух вышел полностью. Винт закручивается, и процесс развоздушивания считается законченным. Начинается нормальная циркуляция теплоносителя.

Управлять таким краном просто при помощи ключа или отвертки. Выбор инструмента зависит от конфигурации головки винта.

Читайте также: Как выбрать фильтр для воды наиболее правильно

Автоматический кран Маевского

Его применяют там, где доступ к системе отопления затруднен. Приводить вручную механизм сброса не просто, и все должно происходить автоматически. Для этого имеется более сложная конструкция. Она основана на том же принципе игольчатого клапана. Однако механизм его приведения в действие другой.

Устройство для автоматического сброса воздуха из системы отопления

Все устройство помещено в цилиндрический корпус, внутри которого имеется поплавковый механизм. Через систему рычагов поплавок воздействует на игольчатый шток. Кран монтируется на трубу своей нижней частью и в его корпус попадает вода системы отопления.

Когда в ней нет воздуха, поплавок прижимает иголку клапана к выходному отверстию. Это положение «закрыто». Если же воздух начал появляться, давление внутри корпуса падает. Поплавок просаживается, открывая сбросное отверстие (положение «открыто»). Воздух выходит, давление воды возрастает, отверстие перекрывается (положение «закрыто»). Все снова работает нормально.

Таким образом кран Маевского обеспечивает нормальное функционирование отопительной системы.

Читайте также: Протекает закрытый кран – почему и что делать

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

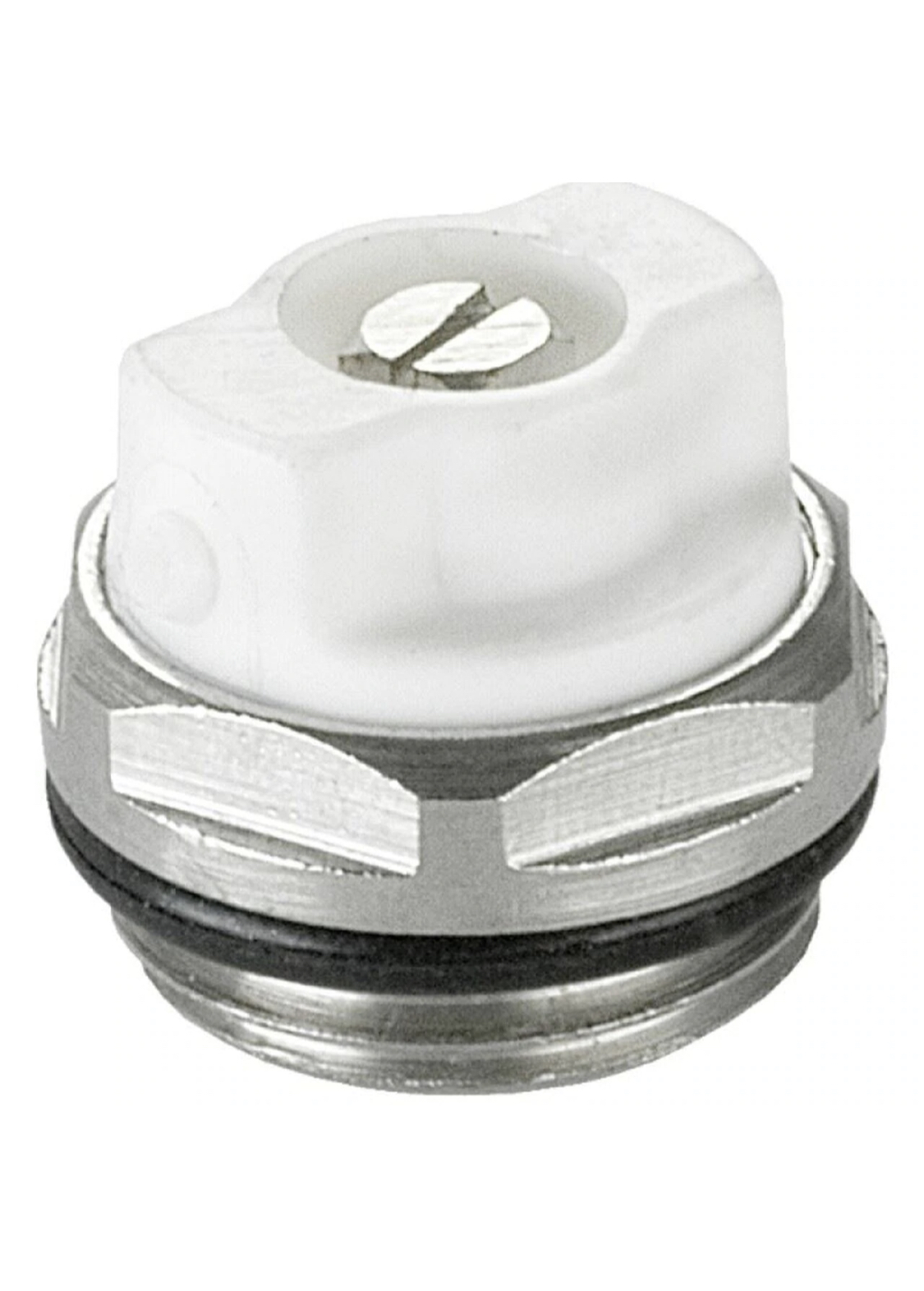

Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini: технические характеристики и инструкция по применению

Код товара: AKVH-07629725

Артикул: R90X003

Бренд: Giacomini

Гарантия: 5 лет

Диаметр, дюйм: 1/2 дюйма

Строительная высота: 20 мм

Модель: R90

Цена

150 ₽

Запросить оптовую цену

Способы оплаты

Оплата наличными

Оплата картой

Оплата по счету

Модификация и цены

Описание

Характеристики

Документация

Оплата

Доставка

Гарантия

Другие названия этого товара

Отзывы

Характеристики кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini

Диаметр, дюйм 1/2 дюйма

Строительная высота 20 мм

Модель R90

Сфера применения для отопления

Исполнение для отопления

Назначение для систем отопления

Температура рабочей среды до +110°С

Диаметр, мм Ду15

Тип устройства ручные

Присоединение с наружной резьбой

Страна Италия

Материал латунь

Модификация и цены

Наименование Артикул Цена Кол-во, шт Купить

Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini

Артикул: R90X003

150 ₽

Кран Маевского латунь R90 Ду 10 Ру16 G3/8 НР ручной под отвертку Giacomini

Артикул: R90X002

188 ₽

Кран Маевского латунь R90 Ду 8 Ру16 G1/4 НР ручной под отвертку Giacomini

Артикул: R90X001

197 ₽

Вся информация на сайте о товарах, характеристиках, комплектации, ценах и доставке носит исключительно ознакомительный характер и не является публичной офертой. Перед оформлением заказа, пожалуйста, уточняйте существенные для Вас характеристики у наших менеджеров.

Характеристики

Характеристики Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini: технические характеристики и инструкция по применению

Диаметр, дюйм 1/2 дюйма

Строительная высота 20 мм

Модель R90

Сфера применения для отопления

Исполнение для отопления

Назначение для систем отопления

Температура рабочей среды до +110°С

Диаметр, мм Ду15

Тип устройства ручные

Присоединение с наружной резьбой

Страна Италия

Материал латунь

Документация

Документация Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini: технические характеристики и инструкция по применению

Komplekt_dlya_radiatorov. pdf R90.PNG

Оплата

Для юридических лиц доступна безналичная оплата по выставленному счету.
Для физических лиц доступны следующие способы оплаты: наличными при получении, оплата банковской картой на сайте, оплата банковской картой при получении, безналичная оплата по выставленному счету.

Доставка

По Москве доступна доставка курьером до указанного адреса или самовывоз с нашего склада по адресу: ул. Бибиревкая, д2 к1. Также возможна доставка до пунктов выдачи заказов (ПВЗ)
Доставка в регионы осуществляется транспортными компаниями: СДЭК, Деловые линии, Boxberry.

Гарантия

На все оборудование распространяется гарантия Производителя. Срок гарантийного обслуживания зависит от вида оборудования и производителя и составляет от 1 до 10 лет.
Гарантия действительна при условии соблюдения норм эксплуатации.

Категории товара

Арматура для водоснабжения Водопроводная арматура Воздухоотводчики автоматические Воздухоотводчики для систем отопления Запорная арматура Запорная арматура для трубопроводов Промышленная запорная арматура Промышленная трубопроводная арматура Трубная арматура Фланцевая арматура

Альтернативные названия товара

кран маевского ду15

кран маевского ду15 цена

кран маевского ду 15

кран маевского 15 мм

кран маевского для радиаторов 15 мм цена

Отзывы

Добавить свой отзыв

Поставьте оценку

Часто задаваемые вопросы

Как можно купить кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini в Москве?

Купить кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini в Москве можно оформив заказ через сайт.

Если нужно купить кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini в Москве недорого, есть скидка?

Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini дешево в Москве найдете только в нашем интернет-магазине.

Сколько будет стоить кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini с доставкой в Москве на дом?

Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini по цене 150 руб не включается доставку. Рассчитать доставку в Москве можно связавшись с нашими менеджерами, либо ознакомится в разделе доставки.

Как можно оплатить если закажу кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini?

Оплатить заказ можно любым удобным для вас способом.

Сколько гарантия на кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini?

Со сроками гарантии можно ознакомиться в специальном разделе сайта.

• ✅ Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini купить в Москве с доставкой
• ✅ Кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini цена 150 руб
• ✅ Купите кран Маевского латунь R90 Ду 15 Ру16 G1/2 НР ручной под отвертку Giacomini в интернет-магазине Аквахит

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Кран Маевского: устройство, принцип работы, назначение — образ жизни

Видео: Принцип работы Кран

Содержание

• Что такое кран Маевского
• Область применения
• Как работает кран
• Принцип работы
• Правила установки
• Как пользоваться краном Маевского
• Преимущества и недостатки продукта
• Техническое обслуживание
• Заключение

Основным правилом эффективной работы водяного отопления с газовым, электрическим или твердотопливным котлом является хорошая циркуляция теплоносителя и отсутствие воздуха в системе. Это связано с тем, что воздух создает пробки, а сам он не обладает хорошей теплопроводностью и теплоемкостью. Поэтому удалять его нужно с помощью специальных приспособлений – метчиков игольчатого типа.

Что такое кран Маевского

Клапан сброса воздуха — элемент запорной арматуры, конструкция которого выполнена таким образом, что позволяет, не блокируя систему отопления, удалять из нее воздух, вручную отвинчивая винт с заостренным концом.

Термин «кран» не совсем подходит под определение устройства, поскольку он не предназначен для перекрытия прохода жидкости. Кран Маевского – это клапан и одновременно датчик, с помощью которого человек сам выпускает воздух. Этот тип устройства работает при наличии давления в системе.

Понятие кран Маевского встречается только в отечественных неспециализированных источниках. Профессиональная, а также зарубежная литература называет это устройство игольчатым воздушным клапаном для радиаторов. Они бывают разной формы, но внутреннее строение принципиально не отличается.

Область применения

В каждом узле системы отопления может скапливаться воздух, особенно он задерживается в местах с резкими поворотами, перепадами в трубопроводе сверху вниз, в зоне изменения сечения от большего к меньшему, в радиаторах.

Все эти участки необходимо кондиционировать, что является прямым назначением крана Маевского. Но крепить его не везде удобно.

Основная сложность в том, что обслуживать кран должен человек, поэтому его принято врезать в те места нагрева, куда легко добраться и где ничего не мешает работать отверткой. Основные места установки:

• Радиаторы отопления. Подходит кран Маевского для чугунных радиаторов, стальных и дюралюминиевых.
• Самодельные стальные отопительные регистры.
• Расширительный бак герметичной системы отопления.
• Полотенцесушитель водяной.
• Верхняя точка нагрева, например, тупики стояков, где может скапливаться воздух.

Кроме крана Маевского система должна быть оборудована автоматическими воздухоотводчиками. Это связано с применением циркуляционных насосов, принудительно перегоняющих теплоноситель. Вместе с ними по контуру будут дрейфовать воздушные пробки, поймать которые игольчатым вентилем просто нереально.

Принцип работы крана

Устройство крана Маевского достаточно простое. В его состав входят:

• корпусов;
• стопорный винт.

Корпус (основание) из латуни или бронзы. Снаружи имеет резьбу для подключения к точкам системы отопления. Резьба обычно полудюймовая или трехчетвертная, но иногда встречаются и дюймовые. Также на кране имеется шестигранник под рожковый ключ для возможности монтажа и демонтажа. Внутри корпуса нарезана резьба, которая заканчивается гладким конусом. Также есть два отверстия: одно для калибровки для входа воздуха из системы, другое для слива.

Винт изготовлен из нержавеющей стали и имеет мелкую резьбу. Он оснащен головкой, как правило, с прорезью под плоскую отвертку. Иногда головку делают таким образом, чтобы ее было удобно вращать пальцами. С другой стороны винта, где заканчивается резьба, имеется конусность. Он тщательно отшлифован, чтобы не пропускать воду при совмещении с конусом в корпусе.

Иногда корпус можно дополнить пластиковой втулкой, свободно вращающейся вокруг него. В этом случае прокачное отверстие находится во втулке. Он совмещен с каналом в теле. Это позволяет выпускать воздух в любом направлении, поворачивая муфту. Таким образом, проветривая систему, можно избежать попадания воды на стены или ценные предметы.

Принцип работы

Принцип работы крана Маевского основан на свойстве воздуха, вследствие его меньшей плотности, подниматься вверх. Вода вытесняет воздух, и она скапливается в таких местах, как различные ответвления, тупики, часто образуя здесь воздушные пробки. Эти области в основном оборудованы игольчатыми клапанами.

Газ находится непосредственно рядом с калибровочным входом клапана. С другой стороны, канал закрыт заглушкой с винтовым конусом. Когда винт ослаблен, наступает момент, когда канал калибровочного отверстия соединяется с каналом выпускного отверстия, и воздух может быть выпущен.

Так как современные системы отопления работают под давлением, то под напором начинает направлять воду в открытый канал крана Маевского. Вода, соответственно, давит на воздух и вытесняет его, после чего сама устремляется наружу. Благодаря малому сечению его потери в этом случае минимальны.

Когда вода стечет через сливное отверстие, винт вкручивается обратно, каналы закрываются, и система возвращается в исходное состояние. При последующем образовании воздушной пробки весь цикл повторяется.

Правила монтажа

По своей природе воздух стремится вверх, что наблюдается и в трубах отопления. А если он попадет в замкнутое пространство, то есть когда выход есть только через нижнее положение трубы или радиатора, то он никуда не денется и образует воздушную пробку. Такая пробка может просто занять часть радиатора, и он будет плохо греть.

Поэтому краны Маевского устанавливаются исходя из следующих принципов:

• На каждый радиатор системы отопления в верхнем крайнем углу напротив точки входа воды.
• В верхней части расширительного бачка.
• В верхней части системы отопления в конечных точках или тупиках.

Краны Маевского поставляются в систему отопления в период ее монтажа. Запорный винт во всех клапанах должен быть затянут до упора. Сам кран устанавливается путем наматывания на резьбу уплотнительной прокладки, чтобы не было течи. Самое главное, кран должен быть установлен в месте, где к нему есть свободный доступ для проведения работ на системе по выпуску воздуха.

Как пользоваться краном Маевского

После запуска отопления и прогона циркуляционными насосами теплоносителя по трубам весь воздух, не вышедший через автоматические воздухоотводчики, скапливается в пузырьках по всему периметру схема. Теперь его нужно удалить.

Любая система состоит из ответвлений или линий. Каждый из них имеет свое начало, тот, что ближе к котлу, и свой конец, где установлен последний радиатор. Проветривая систему краном Маевского, они всегда идут от первого радиатора к последнему. Это обосновывается тем, что в этом направлении насосы гонят жидкость, а выделяющийся воздух здесь не может повторно образоваться.

Для управления краном необходимы следующие инструменты:

• плоская отвертка для прорези стопорного винта;
• кусок материи для устранения течи.

Порядок работы следующий:

1. Выход игольчатого клапана отворачивается от предметов, которые вы не хотите мочить.
2. К отверстию подносят кусок материала, чтобы в любой момент его можно было прикрыть и предотвратить вытекание.
3. С помощью отвертки медленно откручивайте стопорный винт до появления характерного шипения выходящего воздуха.
4. После того, как вышел воздух и начала просачиваться вода, затяните винт, устраняя подтеки.

Пройдя все краны Маевского на батареях одной линии, они переходят на следующую, и так до конца. Прогрейте систему, пройдитесь и попробуйте равномерность температуры на каждой батарее. Если есть плохо прогретые, из них снова удаляют воздух.

Достоинства и недостатки изделия

Клапан игольчатый достаточно надежный прибор, он:

• прост в обслуживании для любого пользователя;
• имеет простую конструкцию, принцип работы крана Маевского понятен;
• прочный и практически не забивается;
• относится к дешевой запорной арматуре, несмотря на свою незаменимость в любом отоплении.

Основным недостатком игольчатого клапана является невозможность полного удаления воздуха, особенно воздуха, постоянно циркулирующего в системе. Из-за этого автоматические воздухоотводчики приходится устанавливать параллельно.

Техническое обслуживание

Кран Маевского редко выходит из строя, но иногда это случается, если вода в системе достаточно агрессивна и содержит много солей. В этом случае просто необходимо проводить техническое обслуживание клапанов. У крана Маевского для чугунных радиаторов открутите стопорный винт и прочистите каналы. Удобнее это делать при замене охлаждающей жидкости.

Заключение

Важно помнить, что монтаж системы отопления – это сложное мероприятие, которое под силу только квалифицированным специалистам. Если вы решили выполнить работу самостоятельно, желательно иметь надежного консультанта в этом вопросе.
