Дефлектор на вентиляционную трубу. Устройство и принцип действия. Монтаж

Дефлектор для вентиляции – аэродинамическое устройство, устанавливаемое на верху вентиляционного канала (трубы) приточно-вытяжной системы приспособление способствует повышению эффективности воздухообмена. Происходит это как за счет усиления естественной тяги, так и потому, что предотвращается попадание в канал ветровых порывов и всего того, что может заноситься ими или попадать само по себе.

Вентиляционные системы часто оснащают дефлекторами, такие устройства способствуют усилению тяги

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

  • двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока.
    Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
  • кронштейнами для крышки;
  • патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

  • диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
  • зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
  • корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Обратите внимание! К некоторым моделям крепят сетку, чтобы задерживать мелкий мусор, но это отрицательно сказывается на уровне тяги, хотя и незначительно.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам.

С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

  • высотой установки относительно уровня крыши;
  • размерами устройства;
  • его формой;
  • незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

  • способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
  • предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
  • препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

  • медью. Впрочем, крайне редко, из-за ее высокой стоимости;
  • алюминием;
  • керамикой;
  • оцинкованной сталью;
  • нержавеющей сталью;
  • пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

  • статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
  • статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;

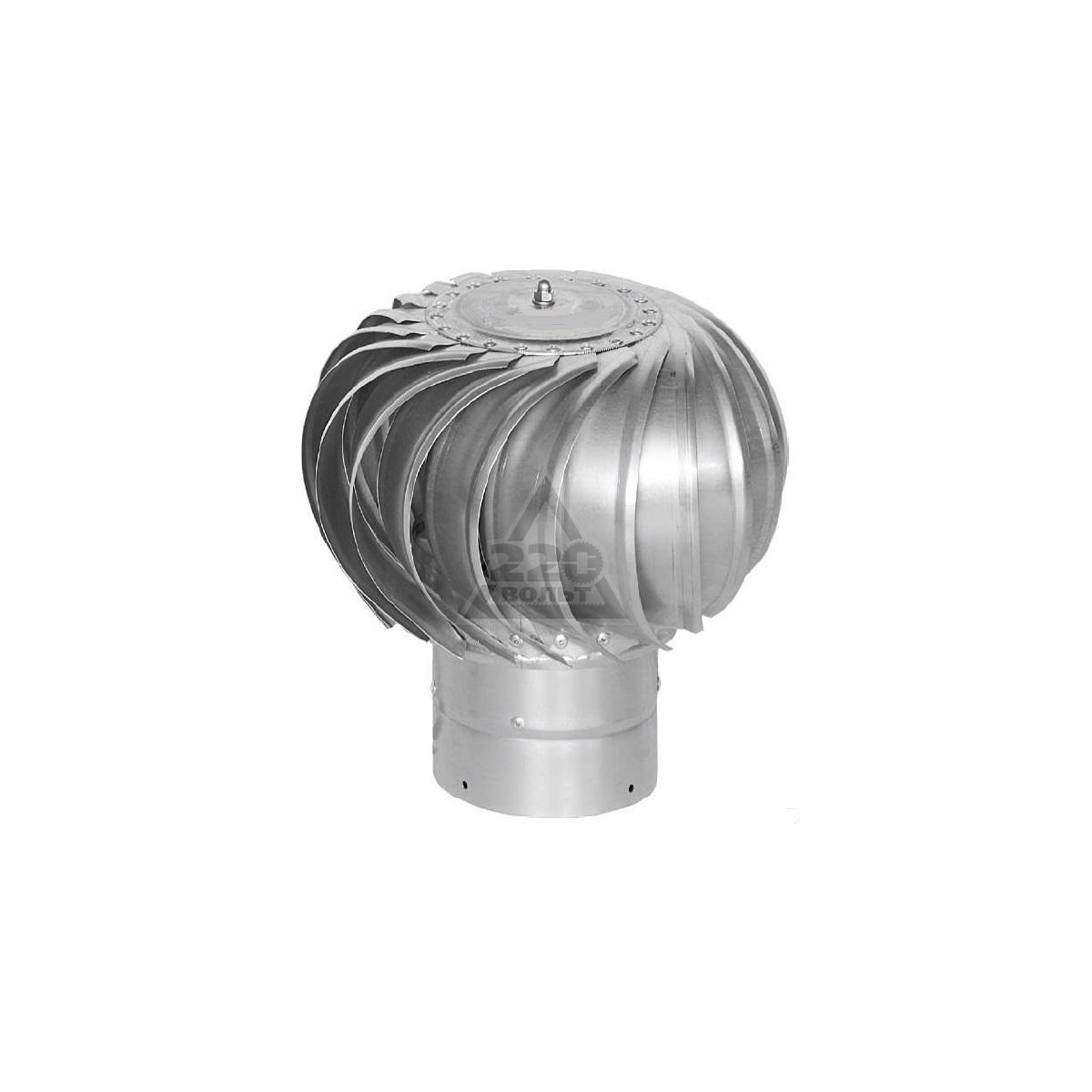

  • ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
  • с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

  • квадратными;
  • круглыми.

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

  • Вольперта.

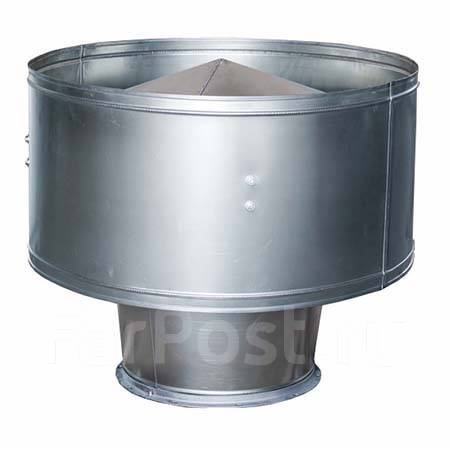

  • Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
  • двойном.
  • Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
  • флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
  • ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
  • шаровидном.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

  • 1 – для входного патрубка;
  • 1,7 – для высоты диффузора;
  • 1,3 – для его ширины;
  • 1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами. Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

  1. Собирается диффузор.
  2. К нему крепятся кронштейны, которые будут удерживать зонт.
  3. Монтируется защитный колпак.
  4. К входному патрубку прикрепляются кронштейны.
  5. Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

  • при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
  • ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
  • монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;
  • размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
  • при монтаже на плоской кровле минимальная высота – от 500 мм;
  • при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
  • при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
  • при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Важно! Установка дефлектора требует соблюдения указанных правил, иначе эффективность его работы будет ненадлежащей.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

Дефлектор для вытяжной вентиляционной трубы

Дефлектор – это аэродинамическое устройство, которое монтируют в верхней точке вентиляционного канала над крышами общественных зданий и жилых домов для увеличения тяги дымоходов или вентиляционных систем. Его использование направлено на защиту вентшахт от попадания дождя и снега.

Устройство вентиляционного дефлектора

Независимо от вида дефлектора вентиляции устройство включает следующие стандартные элементы:

  • кронштейны для патрубок и крыши;
  • стаканы (цилиндры).

Нижний стакан – ровный, а наружный расширяется к низу. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Сверху каждого цилиндра располагаются отбои кольцеобразной формы, которые могут изменять направление воздуха в вентиляционном дефлекторе любого размера. Они монтируются для того, чтобы ветер создавал подсос через пространство между кольцами и выводил газы из вентиляционной установки.

Дефлектор для вытяжной вентиляционной трубы устроен таким образом, что при направлении ветра снизу оборудование срабатывает хуже: отражаясь от крышки, ветер направляется к газам, выходящим в верхнее отверстие. Чтобы такого не происходило, крышку изготавливают в форме двух конусов, скрепленных основаниями. В этом случае все зависит от направления ветра:

  • сбоку – отработанный воздух отводится снизу и сверху;
  • сверху – отток происходит только снизу.

Принцип действия дефлектора вентиляции

Принцип действия дефлектора вытяжной вентиляции заключается в столкновении его корпуса и ветра, который после рассекается диффузором, а за счет понижения давления в цилиндре усиливается тяга в вытяжной трубе. Уровень тяги в вентканалах зависит от сопротивления корпуса дефлектора воздуху. Тут действует правило: чем больше, тем лучше. Эффективность работы данного устройства определяется размером, формой и высотой оборудования над уровнем крыши. Грамотно подобранный дефлектор вентиляции способен повысить коэффициент полезного действия системы до 20%.

Как правило, данные устройства используются в вытяжной вентиляции естественной тяги, но могут усиливать и принудительную. Если строение расположено в районах со слабыми и редкими ветрами, то главной задачей дефлектора является снижение тяги.

Виды дефлекторов

Разработаны десятки моделей вентиляционных дефлекторов, рассмотрим некоторые виды подробно:

  • Дефлектор ASTATO. Это модель вращающегося вентиляционного дефлектора, которая использует ветровую и механическую тягу. Если сила ветра находится на высоком уровне, то двигатель данного устройства выключается, и оно продолжает работу по принципу дефлектора вытяжной вентиляции. Электродвигатель не оказывает влияния на аэродинамику в системе, но обеспечивает достаточное разрежение (не выше 35 Па) и запускается в штиль. Он довольно экономичен и включается по сигналу датчика, который измеряет давление на выходе вентканала. Большую часть года данное устройство работает благодаря ветровой тяге. Комплектующими дефлектора вентиляции ASTATO являются реле времени и датчик давления, которые автоматически запускают и выключают двигатель. При необходимости это можно сделать вручную.
  • Статический дефлектор с эжектирующим вентилятором. Это новая модель частично вращающегося дефлектора вентиляции, которую используют последние несколько лет. Дефлекторы ДС устанавливают на выходы вентканалов чуть выше низконапорных вентиляторов с пониженной шумоотдачей, которые автоматически запускаются датчиком давления. К стакану, изготовленному из оцинкованной стали с термоизоляцией, подведены воздуховоды с шумоизоляцией и дренаж. Вся система прикрывается навесным потолком.
  • Дефлектор-флюгер. Данное устройство является активным вентиляционным дефлектором, который вращает сила движущихся потоков воздуха за счет подшипникового модуля. Во время движения между козырьками ветер создает зону пониженного давления. Преимущество устройства этого вида заключается в высоком уровне защиты дымохода от ветра и возможности «подстроиться» под любое его направление.
  • Ротационная турбина. Турбодефлекторы устанавливают лишь в местностях со стабильным ветром, потому что в тихую погоду данное устройство в качестве вентиляции для турбины неэффективно. Также его нельзя использовать для дымоходов печей на твердом горючем, иначе он может деформироваться.

Наиболее распространенными дефлекторами являются:

  • Дефлектор Григоровича;
  • «Шенард» в форме звезды;
  • ЦАГИ;
  • ASTATO открытый;
  • Н-образный;
  • Шарообразный «Волпер».

Вентиляционный дефлектор своими руками

В данной статье мы расскажем, как самостоятельно сделать дефлектор Григоровича для вытяжной вентиляционной трубы. Это достаточно простое устройство, работа которого осуществляется бесперебойно.

Для изготовления понадобятся следующие материалы и оборудование:

  • листовая или оцинкованная нержавейка;
  • линейка;
  • чертилка;
  • заклепки, болты, гайки и хомут;
  • карандаш;
  • циркуль;
  • электродрель;
  • ножницы по металлу и бумаге;
  • несколько листов картона.

Чтобы изготовить дефлектор Григоровича, следуйте пошаговой инструкции:

Шаг 1. Расчет параметров дефлектора. Размеры будущего устройства легко подобрать по таблице:


На данном этапе необходимо вычислить размеры и начертить схему дефлектора, расчеты параметров которого основываются на диаметре канала вентиляции:

  • Н=1,7 х D, где Н – высота дефлектора, D – диаметр дымохода;
  • Z=1,8 x D, где Z – ширина колпака;
  • d=1,3 x D, где d – ширина диффузора.

На картоне необходимо начертить схему элементов дефлектора системы и вырезать ее.

Шаг 2. Изготовление дефлектора

На металлическом листе нужно обвести лекала и посредством ножниц вырезать части будущего дефлектора, после чего соединить детали между собой с помощью небольших заклепок, болтов и скрепок. Для монтажа колпака вырезаем кронштейны в форме изогнутых полос, которые после закрепляются снаружи диффузора, а обратный конус крепится на зонт. Когда все комплектующие будут готовы, Вы можете собрать весь диффузор прямо на дымоходе.

Шаг 3. Установка дефлектора

На трубу дымохода необходимо установить и прикрепить болтами стакан, поверх которого надевается диффузор. Его нужно зажать хомутом, а к колпаку прикрепить кронштейн. Последним действием при создании дефлектора своими руками является установка обратного конуса, благодаря которому устройство может эффективно функционировать при любом направлении ветра.


ПК «Вентас» рекомендует Вам купить дефлектор для вытяжной вентиляционной трубы у специализированных производителей, что является гарантией качества и оптимальной работы устройства по улучшению ресурса вентиляционных систем общественных и жилых помещений.


Дата создания: 02.06.2017 12:13:07

что это такое, расчет и монтаж

Чтобы вентиляция обеспечивала беспрерывное поступление чистого воздуха в помещение, необходимо, чтобы она была грамотно спроектирована. Нормальная тяга позволит воздуху хорошо циркулировать.

Однако довольно часто в шахту вентиляции может забиваться пыль и даже мусор, что непременно скажется на эффективности ее работы.

В таких случаях необходимо установить такое устройство, как вентиляционный дефлектор.

Что это такое — дефлектор на вентиляцию, и для чего нужен

Что же такое дефлектор в системе вентиляции? Данный прибор служит для формирования дополнительной тяги в каналах вентиляции, позволяет защитить их от неблагоприятных условий окружающей сред, например, от излишней влаги, возникающей при обильных осадках — снеге или дожде.

При определенных погодных условиях циркуляция воздуха может нарушаться, например, при сильном ветре. Также немаловажную роль играет разница температур в помещении и снаружи.

Чем она меньше (а летом этот показатель может быть равен нулю), тем меньше будет перепад давления, стимулирующий естественную тягу. Само собой, ни о какой эффективной циркуляции воздуха не будет и речи.

Установка вентиляционных дефлекторов помогает не только нивелировать такие погодные эффекты, но и способна направить их в положительное русло.

Устройство может изменить направление ветра, усилив тягу в нужном направлении, защитить шахту от попадания в нее птиц и мусора. Все это значительно повышает КПД системы вентиляции.

Устройство и принцип действия дефлектора

Чтобы понять конструкцию дефлектора для вентиляции, необходимо разобраться с принципом его работы.

Он основывается на законе Бернулли, а точнее, на одном из его эффектов, когда воздух становится более разреженным, двигаясь по трубе, сечение которой изменяется. И чем быстрее будет двигаться поток, тем сильнее будет эффект разрежения.

Вентиляционный дефлектор устанавливается на трубу (верхнюю точку вытяжного канала). Там он наилучшим образом обеспечивает увеличение тяги, создавая область пониженного давления (с разреженным воздухом) прямо на выходе из трубы.

Потоки ветра будут постоянно обдувать вентиляционную трубу, помогая понижать давление воздуха в зоне дефлектора практически до вакуума.

Конструкция устройства довольно простая. Состоит он всего из нескольких основных частей:

  • диффузор — отвечает за повышение давления у оголовка трубы. Выглядит он как усеченный конус, укрепленный на трубе своей узкой частью (в стандартном варианте). От его работы зависит разница давлений, увеличивающая вентиляционную тягу;
  • зонт (колпак) — защитная часть дефлектора. Она предотвращает попадание в устройство влаги, пыли и частиц мусора;
  • корпус дефлектора. Его форма такова, чтобы рассекать потоки ветра для максимально возможного разрежения воздуха и создания разницы давлений.

В разных видах устройства могут быть установлены дополнительные детали. Например, в вентиляционном дефлекторе Григоровича устанавливается такой элемент, как обратный конус.

Располагается он под основным колпаком и не позволяет воздуху скапливаться под защитным зонтом. К тому же он помогает диффузору влиять на разницу давлений.

Несмотря на то что есть различные виды дефлекторов, все они работают по одному принципу. Некоторые из них хоть и дают дополнительный эффект (тот же «принцип аэрографа»), но эти улучшения не принципиальны.

Работа будет зависеть от правильного подбора устройства, а также от вида и состояния самой вентиляционной шахты.

Например, максимальная эффективность достигается при установке конструкции на вентиляционные шахты с большим количеством горизонтальных участков и различных изгибов.

Коэффициент полезного действия вентиляции за счет дефлектора может быть увеличен на целых 20%!

Изготавливаются аэродинамические устройства в основном из нержавеющей стали, ведь они все время должны находиться снаружи, на открытом воздухе.

Чуть реже можно найти керамические вентиляционные дефлекторы. Также в магазинах можно встретить и пластиковые устройства.

Плюсы и минусы дефлекторов

Исходя из вышеописанного, можно выделить следующие преимущества использования вентиляционного дефлектора:

  1. улучшение тяги (или даже ее создание) — значительно увеличивает эффективность работы вентиляционной системы (до 20%).
  2. защита каналов от попадания пыли, мусора, птиц и жидкости.

Минусы при работе устройства возникают только из-за специфичности ситуации. Например, когда ветер дует строго вертикально, снизу вверх, он попадает под корпус и мешает потоку воздуха нормально выходить из системы вентилирования.

Это, в свою очередь, может стать причиной сбоя в работе всей системы. Конечно, данный эффект можно нивелировать, добавив к конструкции дополнительный конус, но он присутствует не во всех видах устройств.

В местностях, где не бывает сильных ветров, а те, что есть, весьма слабы, возможно возникновение эффекта обратной тяги.

Не все виды вентиляционных дефлекторов защищены от его влияния, ведь для этого требуется дополнительный элемент конструкции, отводящий воздух и увеличивающий его приток.

Еще одним недостатком дефлектора можно назвать необходимость постоянного осмотра и профилактики в холодное время года. Дело в том, что при минусовой температуре на трубах и корпусе нередко намерзают слои льда.

При излишнем обмерзании дефлектора его работоспособность будет снижена, что повлечет заметное ухудшение тяги во всей вентиляции.

Поэтому в такое время года нужно обязательно регулярно осматривать устройство и при необходимости счищать ледяную корку с его поверхности.

Разновидности

Существует большое количество разновидностей вентиляционных дефлекторов, и подобрать нужный даже для местности со специфическим климатом не составит особого труда. Все модели отличаются сложностью конструкции и эффективностью работы в тех или иных условиях.

Одной из наиболее распространенных моделей является так называемая насадка ЦАГИ. Название получено по месту изобретения данного устройства (Центральный Аэрогидродинамический институт).

Обладает стандартной конструкцией и позволяет увеличивать тягу в вентиляции за счет разницы давлений. Существуют модели, изготовленные из стали и способные выдерживать высокую температуру воздуха,  вплоть до 800 градусов по Цельсию.

Но данный вид не защищен от образования льда на стенках корпуса (как внутри, так и снаружи), что может снизить его эффективность. К тому же у него повышена уязвимость к ветру.

Еще одна популярная модель — Григоровича. В странах СНГ является наиболее распространенной. Конструкция так же проста, материалы изготовления недорогие — все это делает дефлектор Григоровича практически самым доступным из всех.

Особенность устройства — два зонта, в соединении своей формой напоминающие тарелку. Ставят его на круглые и на прямоугольные (квадратные) трубы, но для прямоугольных необходимо устанавливать дополнительную пластину-переходник.

Следующей моделью по популярности можно назвать тарельчатую Astato. Она была разработана французской одноименной фирмой. Ее популярность обусловлена сочетанием простоты конструкции и эффективности в использовании.

Astato усиливает вентиляционную тягу благодаря ветру и создаваемой разнице в давлении при использовании вентилятора. Конструкция может быть установлена на домах с любым количеством этажей.

Ротационные виды устройств (также имеют название динамических дефлекторов) намного сложнее предшественников. Их конструкция усложнена дополнительными вращающимися элементами — турбинной головкой и лопастями.

Они изготавливаются из легких сплавов, из-за чего начинают вращаться даже при слабом потоке ветра. Вращение барабана в определенную сторону создается область низкого давления из-за разреженного воздуха. Это и создает хорошую тягу в системе.

Ротационные вентиляционные дефлекторы эффективнее своих статических конкурентов практически в два раза. Но это также сказывается и на цене, которая существенно отличается в большую сторону.

К тому же динамические модели хорошо защищены от высоких температур, чем снижают расходы на охлаждение в жаркие периоды, обладают наиболее привлекательным  с эстетической точки зрения видом.

Внутри их конструкции не образуется конденсат, некоторые из них способны работать без подключения электроэнергии.

Менее популярными является Н-образный тип. Его основное отличие — сдвоенный вентиляционный дефлектор всего на одном оголовке.

К не особо популярным также стоит отнести устройства флюгерного типа. Такие изделия подвижны и установлены на киле, который поворачивается в зависимости от направления ветра.

Повернувшись под ветер, он подставляет все отверстия и лопасти прямо под поток воздуха, обеспечивая хорошую тягу в вентиляционной системе.

Рекомендации по выбору

Для правильного выбора вида вентиляционного дефлектора необходимо соотнести его возможности с погодными условиями, в которых он будет использоваться. После этого нужно выбрать конкретное устройство, обращая внимание на конструкцию и размеры.

Также нужно точно знать диаметр трубы вентиляции, куда оно будет установлено.

В целом при выборе типа устройства обязательно нужно дать ответ на два вопроса: с какой целью нужно его устанавливать, и на какой объект это нужно сделать.

Также следует учесть коэффициент разрежения воздуха.

На сегодня лучшими видами устройств считаются:

  • ротационные дефлекторы.
  • Astato.
  • насадка ЦАГИ.

Если финансы (и физические условия) позволяют, стоит присмотреться к более дорогим и сложным динамическим устройствам. Ведь только они позволят получить от вентиляционной системы максимальную эффективность.

А хорошая тяга — залог чистого и свежего воздуха, что пойдет на пользу любому помещению.

Монтаж дефлектора

Установка этого приспособления довольно проста. На трубу дефлектор крепится при помощи хомутов, болтов или же заклепок. Крепление хомутом — наиболее простое изо всех. Крепится он на специальный отрезок (патрубок) в нижней части дефлектора.

Диффузор нужно прикрепить на нижний патрубок. Делается это при помощи кронштейнов (от трех до четырех штук) и соединений на резьбе. Один конец кронштейна крепится к патрубку (к его концу), а второй вставляется в отверстия на диффузоре.

Все это фиксируется при помощи обычных гаек.

На верхней части диффузора следует установить стойки для защитного колпака. Ими также могут служить кронштейны, но иногда колпак крепится на простые пластины на болтах.

В первую очередь устанавливают стойки, а затем колпак и, при наличии, обратный конус.

Весть монтаж должен проходить в соответствии с нормами СНиП. Например, колпак должен находиться не ниже 500 миллиметров на вентиляционной трубе над парапетом при удаленности воздуховода от вершины кровли на 1,5 метра.

То же касается модели, которая устанавливается на плоской крыше.

Итоги и выводы

Вентиляционные дефлекторы — полезные приспособления для вентиляционной системы здания. Их установка позволит значительно улучшить тягу в каналах вентиляции, что поможет многим зданиям с недостаточной естественной вытяжной тягой.

Повышается общая эффективность всей системы, к тому же некоторые виды устройств предотвращают и появление эффекта обратной тяги. Помимо этого, дефлекторы отлично защищают каналы от попадания в них птиц и мусора, а также жидкости и пыли.

А большое количество видов и моделей позволит подобрать устройство для любых условий.

Дефлектор вентиляционный для усиления тяги и защиты вытяжки

Дефлектор вентиляционный – аэродинамическое вытяжное устройство, которое устанавливается на конце наружной части трубы системы вентиляции. Такой колпак на трубу необходим для защиты системы от попадания осадков и посторонних предметов, а также для обеспечения тяги при изменении направления ветра. Ресурс «Сантехник Портал» поможет разобраться, что такое дефлектор в вентиляции, для чего он нужен, как сделать и установить колпак на вентиляционную трубу самостоятельно.

Конструкция и принцип работы

Защитные устройства устанавливаются не только на трубу вентилирования, но и на вывод дымохода, поскольку главная задача устройства – обеспечение тяги.

Дефлектор для вентиляции состоит из следующих конструктивных элементов:

  • два металлических стакана;
  • фиксирующие кронштейны для надежного крепления;
  • приточно-отводящего патрубок, который крепится на трубу хомутом.

Наружный стакан устройства выполнен в форме расширения в нижней части, тогда как нижний стакан полностью ровный. Цилиндры насаживаются друг на друга, а у верхней части конструкции устанавливается крышка на стойках.

Внимание! Чтобы атмосферные осадки не попадали внутрь вентиляционной системы, диаметр крышки должен превышать диаметр выходного отверстия.

Конструкция ветровика реализована так, что при направлении воздушного потока снизу вверх прибор срабатывает плохо – происходит отражение потока от поверхности крыши. Затем кислород направляется к газам, выходящим в верхней части агрегата. Для решения данной проблемы применяется двухконусный дефлектор цаги с соединенным основанием.

Принцип действия прибора основывается на аэродинамическом разрешении воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздушных потоков в этом направлении снизу-вверх из зоны повышенного давления.

Колпаки на ветровиках обладают более выпуклую форму вверх, при циркуляции ветра мимо них формируется создается разрежение в нижней его конструкции, чем и объясняется создание тяги.

Виды дефлекторов для вытяжки

На рынке есть большой ассортимент данных устройств. Разные вентиляционные дефлекторы обладают собственными техническими характеристиками, особенности эксплуатации и конструктивными нюансами. При выборе определенной модели нужно учитывать свойства той или иной конструкции.

Наиболее популярны следующие виды защитных колпаков:

  • роторные вентиляционные системы;
  • вращающиеся вентиляционные конструкции;
  • дефлекторы Григоровича;
  • флюгарки;
  • астато;
  • дефлектор ЦАГИ;
  • дефлекторы Вольперта;
  • Н-образные.

Рассмотрим самые распространенные разновидности подробнее.

Роторные дефлекторы для вытяжной системы

Устройство роторного типа – самый популярный вентиляционный дефлектор, поскольку обладает самой высокой производительностью, на 20-25% выше, чем у аналогичных изделий. Кроме того, у роторной конструкции есть еще одно значимое преимущество – функционирование без использования какого-либо источника энергии. То есть их работа абсолютно автономна.

Вращаясь в одном направлении под воздействием ветра, головка турбины создает внутри трубы воздуховода разрежение, которое способствует активной циркуляции воздушных масс. Также головка защищает систему от попадания осадков.

Верхняя часть конструкции производится из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторная турбина может быть установлена на круглых, квадратных или прямоугольных воздуховодах или дымоходах.

Вращающийся ротационный прибор

Подвид роторного устройства – вращающийся дефлектор вентиляции с вентилятором. Чтобы увеличить производительность, в конструкцию встроены насадки с крыльчаткой на конце. Вращающаяся головка монтируется на вертикальной оси и снабжается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси крепится и крыльчатка, подающая воздушные потоки по вытяжному каналу. Этому способствует постоянное направление вращения головки турбины, независимо от направления ветра.

Как правило, изготавливается из алюминиевого листа, реже – из нержавеющей листовой стали толщиной от 0,4 миллиметра.

Наличие всех типоразмеров позволяет применять такую конструкцию на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича для вентиляции

Простой по конструкции колпак на трубу легко сделать своими руками. При этом устройство Григоровича характеризуется эффективностью, усиливая тягу в канале вытяжки более, чем на 20%.

Чтобы собрать приспособление, нужно вырезать круг из листа оцинкованной стали, разметить его на несколько равных отрезков и вырезать один фрагмент.  Соединив заготовку, получится колпак в виде конуса. Закрепить конструкцию на вытяжной трубе можно на трех стойках, сделанных из полосок используемого металла.

Помимо усиления тяги в вытяжном канале, дефлектор Григоровича защищает устье трубы от попадания в нее мусора. Для этого боковины изделия необходимо обтянуть металлической сеткой с размером ячеек не больше 5 мм.

Дефлекторы-флюгарки

Принцип работы флюгарки также основан на изменении скорости воздушных потоков, когда они огибают диффузор. В итоге над вытяжной трубой образуется разреженная зона, которая помогает воздуху выходить из системы.

Диффузор – это часть вентиляционной системы для ввода и вывода воздуха в помещение и его перемешивания.

Но главная особенность флюгарок заключается в их способности двигаться вслед за ветром, для чего в устройстве имеется специальный киль. Вне зависимости от формы флюгарки, принцип действия изделия не меняется.

Вся конструкция крепится на вертикальной оси. При этом требований к монтажу намного меньше, чем к роторным приборам, так как ось применяется лишь для ориентирования устройства в пространстве.

Статодинамическое устройство

Яркий представитель статодинамического дефлектора – система Astato. Принцип работы заключается в том, что тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору.

Колпак устанавливается на крыше дома любой этажности, старых и новых зданий. В пассивном режиме, формируемый Astato, уровень разряжения равен сумме ветрового и гравитационного давления. Данный показатель отражает работу прибора в статическом режиме.

Далее включается электромотор и создается аэродинамический эффект, у которого степень разрежения равна сумме напора вентилятора и давления.

То есть без включения в розетку – устройство работает, благодаря силе ветра, а при включении мотора – тяга создается при помощи вентилятора.

Прибор можно установить в круглый вентиляционный канал с помощью ниппелей, а для прямоугольного воздуховода монтаж требует применения адаптера. Устройство оснащено автоматикой для управления, но при этом его можно настроить и вручную.

Существует множество моделей конструкции дефлекторов для вентиляции. Часто устройство невозможно отнести к одной конкретной разновидности, да это не нужно. Главное – эффективная работа прибора. К примеру, дефлектор цаги сложно отнести к определенному типу, однако устройство очень популярно. Как его сделать, продемонстрирует мастер на видео в конце статьи.

Какую конструкцию выбрать?

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия. Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

  • ASTATO;
  • роторный;
  • дефлектор ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра.

Скорость ветра 0,005 0,007 0,01
Степень разряжения 11 21,6 44,1

Материал изготовления также стоит учитывать при выборе изделия. Изготавливают оголовки для вытяжки из оцинкованной стали, пластика, нержавеющей стали, алюминия и даже меди.

С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются нечасто, поскольку их стоимость очень высока. Чистый пластик по причине своей хрупкости мало распространен, как правило, из этого материала изготавливается цокольный дефлектор.

Хорошими характеристиками прочности и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала.

Как сделать дефлектор своими руками?

Прежде чем браться за это дело, нужно определиться с размерами изделия. От этого зависит выбор материала и его количество. Для обеспечения работоспособности устройства важно соответствие соотношения размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, потребуется предварительно сделать чертеж или использовать готовый. Предлагаем воспользоваться чертежом, представленным редакцией santehnikportal.ru, но перед этим необходимо с конструкцией прибора.

Чертеж дефлектора Григоровича с диффузором:

Инструменты, которые потребуются в процессе изготовления самодельного дефлектора:

  1. Ножницы слесарные для резки металла. Можно применять ручные, но лучше использовать механические.
  2. Киянка деревянная для выполнения жестяных работ.
  3. Электродрель для сверления отверстий под заклепки при сборке и монтаже конструкции , а также сверло диаметром 5-8 мм.
  4. Заклепочник для установки вытяжных заклепок.
  5. Кернер – для обозначения места сверления отверстий в металлическом листе.
  6. Молоток слесарный.
  7. Для выполнения жестяных работ понадобится верстак со стальным уголком размером 50×50 мм, закрепленным по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу:

  1. Лист металлический (стальной, стальной оцинкованный, медный, алюминиевый). Толщина металла должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и создания макета устройства.
  4. Скобочник для скрепления картонных деталей.
  5. Измерительный инструмент: линейка, рулетка, угольник или транспортир.
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонного макета позволить избежать ошибок при изготовлении основного изделия и избежать потерь основного материала.

Процесс изготовления ротационного дефлектора

Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.

Порядок сборки роторного вентилятора своими руками:

  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
  4. В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

Правила монтажа оголовка

Установка дефлекторов на вентиляционную трубу всегда происходит на конечном этапе монтажа кровли. Для этого применяются кровельные лестницы, которые устанавливаются поверх финишного покрытия. Кроме того, перед монтажом колпака вокруг трубы необходимо соорудить подмостки, находясь на котором и осуществляет крепление оголовка.

Для монтажа оголовка на кирпичную трубу применяются самонарезающие винты:

  1. Сначала нужно просверлить отверстия на расстоянии 12-15 см друг от друга, при этом избегая попадания в стык между кирпичами.
  2. В отверстия установить пластмассовые дюбели.
  3. Надеть корпус дефлектора на трубу и закрепить конструкцию саморезами.

Для организации воздуховода часто применяются металлические трубы с тонкой стенкой. В этом случае монтаж выполняется с использованием металлического хомута, который стягивается винтом.

Работы на высоте требуют тщательной подготовки и соблюдения определенных правил безопасности:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещается принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту нужно убедиться в надежности крепления кровельной лестницы.
  4. При выполнении монтажных работ необходимо использовать страховочный трос.
  5. Запрещено осуществлять установку конструкции на высоте в сильный ветер, дождь или при других осадках.

Дефлектор вентиляционный – многофункциональное и часто необходимое устройство, которое способно значительно повысить эффективность вытяжной системы. Использование такого колпака на трубу обязательно для частных домов, если необходимо качественное проветривание помещений. Благодаря простоте конструкции, ее легко можно собрать и установить самостоятельно, следуя всем правилам и требованиям.

Видео как сделать дефлектор цаги:

Дефлектор вентиляционный своими руками

Благодаря правильно спроектированной вентиляционной системе помещение постоянно обеспечивается свежим потоком воздуха. Основное требование к системе вентиляции – наличие достаточной тяги. Но при длительном использовании в вытяжную трубу может попадать мусор и пыль, что сильно засоряет воздуховоды. Чтобы этого не происходило, устанавливается турбодефлектор. Если на выходе вентиляционной системы не будет расположен дефлектор, просвет может постепенно сужаться из-за скопления мусора. Именно поэтому не стоит пренебрегать данным устройством. Установка дефлектора на трубу может быть произведена самостоятельно.

Общее описание дефлекторов


Благодаря указанным конструкциям происходит увеличение тяги в системе вентиляции. Это становится возможным благодаря отклонению воздушных потоков. При использовании дефлектора на выходе из трубы создается зона пониженного давления, благодаря чему воздух снизу поднимается к выходу.

Существует несколько разновидностей описываемых устройств. Многие из них имеют сужение, благодаря чему воздух около выхода из трубы выходит с большей скоростью, увеличивая тягу. Данный эффект называют принципом аэрографа.

Используя турбодефлектор можно значительно повысить эффективность вентиляционной системы. При правильном выборе изделия эффективность может увеличиваться до 20 процентов.

Важно! Турбодефлекторы более эффективны в случае, если вентиляционные системы имеют большие горизонтальные участки и изгибы.

Но основной функцией турбодефлектора является защита воздуховода от попадания пыли и грязи извне. Чаще всего такие изделия изготавливаются из нержавеющей стали или керамики. Иногда устанавливаются и пластиковые изделия.

Недостатки дефлекторов


Несмотря на то что описываемые изделия способствуют увеличению тяги и защите от мусора, они имеют и недостатки. Например, когда ветер направлен снизу и попадает в верхнюю часть конструкции, это не дает воздуху выходить из вентиляционной системы. Но следует отметить, что это происходит нечасто.

Чтобы избежать таких ситуаций, создаются устройства с двумя конусами, которые соединяются друг с другом. Если вы желаете создать дефлектор своими руками, то стоит учитывать особенности различных типов таких изделий. Это позволит создать более эффективную конструкцию.

Виды дефлекторов


Перед выбором или изготовлением дефлектора для системы вентиляции собственного дома стоит рассмотреть особенности нескольких типов таких изделий:

  1. Дефлектор Цаги. Такие конструкции наиболее популярны, так как имеют простое устройство и при этом отличаются высокой эффективностью.
  2. Дефлектор Григоровича. Часто такие изделия создаются своими руками.
  3. Н-образная конструкция, которая чаще всего устанавливается на дымовых трубах.

Кроме этого, часто можно встретить открытые конструкции. Они отличаются формой навершия, принципом работы и типом флюгера. Важно учитывать, что особую роль играет материал, из которого создается изделие. Например, пластиковые устройства имеют небольшую стоимость, но при этом могут легко сломаться во время эксплуатации.

Если турбодефлектор устанавливается на выходе трубы вентиляционной системы, он может прослужить более длительный срок. На дымоход же такие конструкции устанавливать не стоит, так как они не выдерживают воздействия высокой температуры.

Часто применяются вращающиеся вентиляционные конструкции. Такие изделия эффективно защищают каналы от попадания различного мусора. Особенность подобных конструкций заключается в том, что они имеют шарообразную форму.

Ротационные изделия отличаются тем, что во время появления ветра турбина начинает вращаться, воздействуя на поток воздуха внутри трубы. Внутри такого устройства происходит закручивание воздушного потока по принципу торнадо. Это способствует увеличению тяги в воздуховоде.

Выбирая турбодефлектор стоит помнить о том, что все такие устройства сильно зависят от погоды. Но это единственный недостаток указанного типа конструкций.

Дефлекторы Григоровича


Выбирая дефлектор для собственного дома можно увидеть множество изделий различных видов. Одним из наиболее популярных является дефлектор Григоровича. Это связано с простотой конструкции и ее эффективностью.

Данный тип устройств имеет усеченный конус, который называется диффузором. Именно в этом месте и происходит скрепление трубы с устройством. Именно под ним и закрепляется конструкция, которая способствует созданию пониженного давления. При этом она эффективна даже при наличии сильного бокового ветра. Сила тяги в данном случае увеличивается из-за конусообразного строения изделия.

Подготовительные работы перед созданием дефлектора


Чтобы создать дефлектор своими руками, следует подготовить входной патрубок, диффузор и колпак. В качестве материала для изделия лучше всего подойдет нержавеющая сталь. Данный материал не может быть поврежден коррозийными процессами и является долговечным.

Перед проведением работ необходимо подготовить болгарку, молоток, заклепки и металлические листы. Также понадобится рулетка и дрель.

Кроме этого, нужно приобрести металлические листы. Следует помнить, что создавать дефлектор своими руками нужно только в перчатках и защитных очках. На данном этапе также необходимо создать чертеж будущей конструкции своими руками. В схеме должны быть указаны размеры каждой детали. Если не произвести тщательные расчеты, конструкция может получиться менее эффективной.

Также можно взять уже готовый чертеж. Но следует учитывать, что размеры труб могут отличаться, поэтому может понадобиться внесение корректив.

Сборка дефлектора


После приготовления всех нужных материалов и инструментов следует позаботиться об индивидуальной защите. На начальном этапе проведения работ контуры деталей переносятся с чертежа на металл. Во время данного процесса важно уделить внимание следующим элементам будущей конструкции:

  1. Колпак. От его размеров и формы зависит эффективность защиты воздуховода от мусора.
  2. Диффузор.
  3. Внешний цилиндр.
  4. Стойки.

От тщательности прорисовки описываемых элементов зависит надежность и функциональность изделия. Для их вырезания понадобятся ножницы по металлу. Для соединения всех вырезаемых деталей нужно использовать заклепочный пистолет. Между двумя основными частями конструкции закрепляются стойки. Данные элементы должны быть вырезаны из того же материала, что и остальные части конструкции.

После сборки агрегата и проверки надежности всех крепления можно производить установку на трубу. Конструкция закрепляется при помощи хомутов.

Особенности монтажа


Заводские турбодефлекторы являются цельными и уже готовыми к установке на трубу. Они имеют подвижную верхнюю часть и основу. Все подобные изделия создаются таким образом. Чтобы даже при сильном ветре их невозможно было склонить или сломать.

Во время монтажа следует учитывать, что любой дефлектор должен быть выше кровли примерно на 1,5-2 м. Если это правило не соблюдается, тяга в устройстве значительно снижается.

Во время выбора определенной конструкции стоит учитывать еще и его цвет. Если оттенок изделия не будет совпадать с оттенком кровельного материала, это может испортить внешний вид дома.

Можно ли сделать ротационный дефлектор самостоятельно


Владельцы домов, которые привыкли все делать своими руками, а не приобретать готовые изделия, часто создают простые конструкции самостоятельно. Для этого достаточно правильно создать чертеж и внимательно вырезать все детали.

Но если речь идет о турбированной конструкции, работы не могут быть выполнены так просто. Это связано с тем, чтоб подобные устройства являются достаточно сложными. Именно поэтому если вы желаете создать устройство, такой тип конструкции выбирать не стоит. Чаще всего создаются дефлекторы Григоровича.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Дефлекторы вентиляционные цены, виды и чертежи

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Содержание статьи:

Цена на вентиляционные дефлекторы и их разновидности

Модель Цена Характеристика
Дефлекторы вентиляционные
Д100
Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы.
Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию.
Способы присоединения имеют соответствующие технологиям характеристики.
Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125 1820
Д160 1950
Д200 2100
Д315 2700
Д350 3100
Д400 4400
Д710 6600
Д1000 30500
Флюгерный дефлектор Т 110
2570 Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара.
Устойчив к воздействию различных осадков.
Устанавливать нужно на воздуховод, который уже проложен.
Т120 3380
Т150 3380
Т200 3500
Т300 4300
Т500 8300
Т680 12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

  • обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
  • еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
  • последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм 120 140 200 400 500
Высота устройства Н, мм 144 168 240 480 600
Ширина диффузора D, мм 240 280 400 800 1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

  • ширина диффузора (D) = 2 * внутренний диаметр.
  • высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

  • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;
  • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
  • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;
  • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;
  • далее нужно свернуть цилиндр, который будет в нижней части устройства;
  • после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
  • к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
  • соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

  1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
  2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
  3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

Дефлектор для вентиляционной трубы ПП 110 мм

Выберите категорию:

Все Водоснабжение и канализация» Трубопроводы из сшитого полиэтилена STOUT»» Фитинги аксиальные латунные»» Трубы PEX-a» Трубопроводы из полипропилена PPRs»» Фитинги полипропиленовые PPRs»» Трубы полипропиленовые PPRs» Трубопроводы из МП»» Компрессионные фитинги»» Пресс-фитинги»» Металлопластиковые трубы» Канализационные трубопроводы» Трубопроводы из ПНД»» Фитинги компрессионные ПНД»» Трубы ПНД» Трубопроводы из меди»» Фитинги медные под пайку» Трубопроводы из гофрированной нержавеющей стали»» Фитинги для водоснабжения Neptun IWS»» Трубы гофрированные Neptun IWS» Фитинги латунные» Обсадные трубы» Дренажные трубы и водостоки»» Дренажные трубы» Материалы для изоляции»» Трубки Energoflex® Super»» Трубки Energoflex® Super Protect» Профиль для монтажа TECE» Хомуты ремонтные» Фитинги ремонтные»» Фитинги ремонтные стальные»» Фитинги ремонтные чугунные» Материалы для монтажа Запорная арматура» Краны шаровые» Клапаны, затворы, фильтры Насосное оборудование» Скважинные насосы» Колодезные насосы» Насосные станции» Поверхностные насосы» Автоматика и комплектующие» Дренажные и фекальные насосы» Циркуляционные насосы» Гидроаккумуляторные баки» Запчасти для насосов Отопление» Котлы»» Котлы твердотопливные»» Котлы электрические» Радиаторы отопления»» Биметаллические»» Алюминиевые»» Комплектующие к радиаторам» Расширительные баки» Теплые полы» Саморегулирующийся кабель» Водонагреватели»» Водонагреватели THERMEX» Манометры Септики, емкости» Емкости для воды» Септики Бытовая сантехника» Фильтры для воды»» Фильтры»» Картриджи» Ванны»» Комплектующие к ваннам» Счетчики воды» Смесители»» Смесители LEMARK»» Смесители LEDEME»» Смесители Gota Rocio» Сушилки для рук» Сифоны» Инсталляции»» TECE»» Berges» Санфаянс»» Раковины над стиральными машинами»» Унитазы компакты»» Унитазы подвесные»» Умывальники и пьедесталы»» Писсуары, биде»» Бачки, комплектующие» Трапы» Подводки, шланги для стиральных машин Ручной инструмент» Сверла, буры»» Сверла по металлу»» Сверла по дереву»» Сверла по бетону»» Сверла по кафелю» Пены, клея, герметики»» Монтажная пена»» Герметики»» Монтажный клей»» Пистолеты» Резка и шлифование»» Диски отрезные, алмазные»» Шлифовальные материалы» Столярно-слесарный инструмент»» Топоры, колуны»» Ножовки, полотна»» Ключи разводные»» Ключи трубные» Хозтовары»» Лопаты» Клейкие ленты» Измерительный инструмент»» Уровни, лазеры» Троса, цепи Вентиляция» Вытяжные вентиляторы» Воздуховоды»» Каналы ПВХ»» Колена, тройники ПВХ»» Соединители, держатели

Производитель:

ВсеSTOUTЭкоПромPedrolloPro AquaНовая ВодаХЕМКОРPOLYTRONPOELSANHAGWERTAquasferaROMMERДЖИЛЕКСBelamosFISKARSRUNEXOptimAVIORAPENOSILMAKROFLEXFOMERONBLASTSOUDALКОНТАКТDiaJetZIFLEXOasisGulfstreamIntermoТОПОЛ-ЭКОTritonPEREKOPipalESPAThermexQuickSPACERЭЛЕХАНТKAPROPuffViegaLEMARKVENTSROLS IsomarketРОСМАNeptun IWSАНИ ПластLEDEMEGota RocioEdissonKRAFTOOLЗУБРTECEBERGESSansferaGEBOBERGGSANITA LUXEСантехмастерUNIPAKPRO FACTORUNIFLAXGEBOstendorfZOXCersanitSanhaUni-FittIDDISKirovitSantekЛобненский стройфарфорRosaОскольская керамикаSanteriGessoГде Мороза нетFine KoreaSAMREGSanitaUnipumpMcAlpineРостурпласт

Ветрозащитный экран для вентиляционных труб и дымовых труб (варианты)

Изобретение: вентиляция.

Способ реализуется за счет использования как ветрового выброса, так и зоны низкого давления, создаваемой ветром в ветровой тени за дымовой трубой или вентиляционной трубой. В части вентиляционной трубы или дымовой трубы, выступающей в сторону зоны ветра, предусмотрены окна или отверстия для прохода встречного воздуха внутри трубы, а отражающие рабочие поверхности этих окон или отверстий наклонены к оси вентиляционной трубы. под углом α = 5 ° -85 ° для изменения направления поступающего воздуха и последующего выброса засасываемого воздуха.Согласно секционному варианту изобретения часть трубы выполнена в виде наклонных отражателей и выступов.

ДЕЙСТВИЕ: дефлектор имеет повышенный расход воздуха, всасываемого из дымовой трубы или помещения, и двойное предельное разрежение.

ф-лы, 2 ил.

Изобретение относится к области искусственной вентиляции и может быть использовано при создании и реконструкции дымовых труб, зданий, сооружений и помещений.

Развитие систем вентиляции с использованием энергии естественного ветра привело к созданию дефлекторов воздуха.Эти устройства монтируются на участках дымохода и вентиляционных труб в зоне дующего ветра (на крышах) и частично или полностью заменяют механический вентилятор.

В настоящее время существует множество различных конструкций перегородок. Принцип их действия заключается в использовании подсушивающего распылителя ветра, увлекаемого газом из среза в дымоходе или вентиляционной трубе за счет турбулентного трения. Здесь мы используем низкое давление (создание вакуума) на отрезанной вентиляционной трубе при продувке ее перпендикулярно воздушному потоку (см. Vphantom.Естественная вентиляция с мотивацией. // АВОК-2006-№. 3, с. 46-52; патент на дефлектор BY 3508, F23L 17/00, 2007). Такие дефлекторы — очень положительные, но ограниченные возможности.

Известен дефлектор Ханжонкова из пленки, патент РФ №2087809, кл. E24F 7/02, 1997 г., принят на вооружение за прототип. Сущность изобретения: перегородка представляет собой цилиндрическую трубу с установленным на нем коническим диффузором, снабженным наружным конусом, щитком-козыром, установленным над выходным конусом, конусом конуса-зонта-заглушкой, верхняя часть конуса, щиток-козырек и зонтик-шляпа закрыты цилиндрическим кожухом и все эти части соединены между собой язычками.

Эти конструкции частично решают проблему вентиляции, но неэффективны из-за использования только турбулентного трения. Катящийся на ветру воздушный поток характеризуется своей скоростью или скоростным напором. Для полного использования энергии ветра лучше всего подходит для включения в работу и скоростной напор, и нижний вакуум, в результате чего возникает ветровая тень для ветреных предметов (так называемый аэродинамический след. В обычных вентиляционных отверстиях на зданиях все направления ветра , что существенно усложняет эту задачу, так как наветренная и подветренная стороны меняются местами.В связи с этим полное использование энергии ветра в существующем вентиляционном отверстии еще не достигнуто.

Настоящее изобретение направлено на повышение эффективности вентиляционных устройств, использующих энергию ветра.

Технический результат — увеличение побочного вакуума и увеличение потока всасываемого ветра из дымохода или воздуха, уменьшение габаритов вентиляционных систем.

Решение поставленной задачи и технический результат достигается тем, что дефлектор ветровой для вентиляции и дымохода, в том числе действующий в зоне ветрового участка дымохода или вытяжной трубы для прохода воздуха и наконечник, Часть стенок трубы в зоне ветра выполнена с наклонными отверстиями или окнами для прохода поступающего воздуха в трубу с отражающими поверхностями.Отражающие поверхности, наклоненные под углом α = 5 ° -85 ° к оси вентиляционного отверстия или дымохода для изменения направления дальнейшего движения поступающего воздуха и последующего выброса из них засасываемого воздуха. Кроме того, часть вентиляционной трубы в зоне ветра имеет продольные (параллельно оси трубы) внешние и / или внутренние ребра.

Решение поставленной задачи и технический результат достигается также тем, что выступающая в зоне ветрового воздействия часть вентиляции или дымохода образована отражателями и продольными (параллельно оси трубы) краями.

Рисунок 1 — схема предлагаемого вентиляционного отверстия (вариант 1) — наклонные отверстия в стенке вентиляционного патрубка.

Рисунок 2 — схема предлагаемого вентиляционного отверстия (вариант 2) с круглыми окнами и отражателями, герметизированными продольными (параллельно оси трубы) кромками.

Предлагаемый вентиляционный канал (рисунок 1) состоит из вентиляционной трубы 1 с наклонными отверстиями 2, имеющей отражающую рабочую поверхность 3, с продольными ребрами 4 и заглушкой 5. Отверстия 2 имеют отражающие поверхности 3, прислоненные к стене или трубе. ось под углом α = 5 ° -85 °.

Предлагаю дефлектор работает с едусим способом. Вытяжной вентиль или дымоход 1 проворачивают через отверстия 2 или короба, переносимые воздушным потоком внутри трубы. За счет наклона отверстий 2 и отражателя 3 поток происходит от перпендикуляра к стенкам трубы в направлении ближе к осевому направлению. В вентиляционном отверстии или дымоходе он частично смешивается с всасываемым газом, передавая ему энергию и количество движения (импульс), способствуя его разрушению (процессу выброса).Далее эта смесь вытекает через прорезанные трубы или отверстия и окно на противоположной стороне трубы в зоне низкого давления — ветровая тень за трубой.

Для увеличения количества поступающего внутрь вентиляционного отверстия или дымохода активного воздуха его внутренняя и внешняя поверхности находятся в области отверстий или окон в продольных (параллельно оси трубы) ребрах 4.

На рис. Второй вариант дефлектора, состоящий из вентиляционного патрубка 1 с 2 окнами и наклонными отражателями 3, продольных ребер 4 и колпака 5.Часть вентиляционной трубы здесь образована отражателями 3 и продольными ребрами 4. Как и в сценарии 1, падающий на вентиляционную трубу 1 ветер через окно 2 переносится воздушным потоком внутри трубы. За счет наклона поверхностей отражателей 3 в окнах обтекание происходит от перпендикуляра к стенкам трубы в направлении ближе к осевому направлению. Здесь он частично смешивается с всасываемым газом, передавая ему энергию и количество движения (импульс), тем самым способствуя удалению.Далее эта смесь вытекает через прорезанные трубы или окно на противоположной стороне трубы.

Предлагаемая перегородка может работать как с перемычкой 5 различных конструкций, в том числе с различными применяемыми дефлекторами, так и без них. При использовании предлагаемого вентиляционного отверстия одновременно с известной вентиляционной трубой, предлагаемая конструкция по существу представляет собой двухступенчатый дефлектор.

Предлагаемая перегородка имеет увеличенный поток, засасываемый из помещения ветром воздуха, и двукратное ограничение разрежения. Это связано и с использованием скорости ветра в отверстиях и окнах, и с ветровой зоной пониженного давления в ветровой тени за всей вентиляционной трубой.

1. Ветровой дефлектор для вентиляции и дымохода, в том числе действующий в зоне ветрового участка дымохода или вентиляционная труба для прохождения воздуха и наконечник, при этом часть трубы в зоне ветра выполнена с наклонными отверстиями или Окна, имеющие отражающую поверхность под углом α = 5-85 ° к оси трубы.

2. Дефлектор по п.1, отличающийся тем, что часть трубы в зоне ветра имеет параллельные ее оси внешние и / или внутренние ребра.

3. Ветровая заслонка для вентиляции и дымоходов, в том числе действующая в зоне ветрового участка дымохода или вентиляционная труба для прохождения воздуха и наконечник, при этом часть трубы в зоне ветра образована наклонными отражателями и параллельно его оси краям.

Что такое водоотвод и зачем он мне? | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Мы зависим от внутренней сантехники, поэтому проблемы с водопроводом могут разрушить наши домашние хозяйства.Узнайте, какие проблемы могут привести к неправильной работе вентиляционных труб и что делать.

Зачем в моем доме вентиляционные отверстия?

Большинство домовладельцев время от времени сталкиваются с проблемами с водопроводом, но диагностика проблемы включает больше, чем просто проверку водопроводных труб. Отверстия для сантехники также могут быть забиты или повреждены, что приведет к остановкам и множеству других проблем. Понимание этой чувствительной части вашей водопроводной системы важно для того, чтобы стоки в вашем доме текли бесперебойно.Мы здесь, чтобы ответить на некоторые из наиболее распространенных вопросов, которые домовладельцы задают о вентиляционных отверстиях.

Что такое вентиляционное отверстие?

Вентиляционная труба, также известная как вентиляционная труба, помогает регулировать давление воздуха в вашей водопроводной системе. Подобно тому, как сливные трубы удаляют воду и отходы из вашего дома, вентиляционная труба, также известная как вентиляционная труба, удаляет газ и запахи. Это также позволяет свежему воздуху попадать в водопроводную систему, что помогает воде плавно течь по дренажным трубам.Однако вода не проходит через вентиляционную трубу. Это вертикальная труба, прикрепленная к сливной линии и проходящая через крышу вашего дома. Вентиляционная труба — это труба, ведущая к главному вентиляционному отверстию крыши. Он направляет выхлопные газы к вентиляционному отверстию и помогает поддерживать надлежащее атмосферное давление в системе сточных вод.



Почему важны вентиляционные отверстия в сантехнике?

Сантехническая система вашего дома предназначена для эффективного удаления воды и мусора.Его дренажная и вентиляционная функции на самом деле представляют собой две системы, которые работают вместе.

Дренажные трубы выводят отходы из вашего дома либо в городскую канализацию, либо в септик. Вентиляционные трубы обеспечивают подачу свежего воздуха к каждой сантехнической арматуре в доме, что помогает системе перемещать воду по дренажным трубам каждый раз, когда спускается вода из туалета или раковины.

Сантехнические вентиляционные отверстия также предотвращают попадание канализационных газов в дом и позволяют выходить газу и запаху сточных вод. Сантехнические вентиляционные трубы расположены на крышах, вдали от окон или кондиционеров, чтобы дым мог легко рассеиваться.

Как исправить проблемы с вентиляционными трубами?

Когда вентиляционные отверстия или трубы не работают должным образом, то же самое происходит и с водопроводной канализационной системой вашего дома. Если вы слышите булькающие звуки из канализации, видите стоячую воду в раковине или ванне или замечаете медленный сток в ванной или кухне, проблема может заключаться в заблокированном вентиляционном отверстии.

Когда водопроводная вентиляционная труба или вентиляционная труба заблокированы, в дренажных трубах создается отрицательное давление, и поток воды прерывается.Хотя вы можете успешно очистить забитый слив самостоятельно, остановки будут продолжаться, если причиной является заблокированное вентиляционное отверстие.

Постоянные остановки и медленные стоки могут привести к образованию отложений внутри дренажных труб. Это может еще больше повредить вашу водопроводную систему и в будущем может привести к значительным затратам на ремонт или замену труб.

Если вы не можете очистить медленно текущий дренаж плунжером, шнеком или очистителем дренажа, засорение вентиляционного отверстия может быть серьезным. Если вентиляционное отверстие водопровода или вентиляционная труба полностью заблокируются, образуется вакуум, и вы больше не услышите бульканье.Вы также сможете почувствовать запах канализационных газов в помещениях, где находится пораженная арматура. Это проблема, требующая немедленного внимания со стороны сантехника.


Исследование применимости дефлектора в тройниках воздуховодов вентиляции и кондиционирования на основе анализа рассеивания энергии

Основные моменты

Проанализирована применимость дефлектора в вентиляционных каналах.

Поле рассеяния энергии используется для характеристики поля сопротивления.

Изучается оптимальное положение дефлектора при различных расходах и формах тройника.

Abstract

Потребление энергии из-за гидравлического сопротивления системы воздуховодов составляет примерно 30–50% от общего потребления энергии в системах кондиционирования воздуха. Широко распространено мнение, что установка дефлектора на арматуру воздуховода в любых условиях эксплуатации может снизить сопротивление и, таким образом, снизить потребление энергии.В данной статье обсуждается применимость дефлектора в тройниках воздуховодов вентиляции и кондиционирования воздуха посредством натурных экспериментов и численного моделирования. Поле диссипации энергии использовалось для характеристики поля сопротивления. Исследовано оптимальное положение дефлектора при различных соотношениях потоков и форме тройника, а также проанализировано влияние дефлекторов на поле диссипации энергии. Это исследование показывает, что пять типов типичных размещений дефлектора в тройнике могут снизить сопротивление, когда соотношение скоростей между отводным воздуховодом и основным воздуховодом меньше 0.4, со снижением сопротивления от 5,2% до 38,4%. Оптимальное положение дефлектора не связано с типом тройника. Размещение дефлектора может эффективно уменьшить рассеивание энергии на нижнем крае дефлектора. Расчетные результаты подтверждены натурным экспериментом и предыдущими исследованиями, что обеспечивает точность настоящего исследования.

Ключевые слова

Вентиляция

Тройник воздуховода

Сопротивление

Дефлектор

Рассеивание энергии

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2018 Elsevier Ltd.Все права защищены.

Рекомендуемые артикулы

Ссылки на статьи

Вентиляционные дефлекторы: Easy Energy Savers

Один из наиболее важных советов, который специалист по HVAC может дать домовладельцу, касается вентиляционных отверстий. В течение многих лет закрытие вентиляционного отверстия в комнате, которой никто не пользовался, считалось отличным способом сократить расходы на коммунальные услуги. Но доказано, что такая практика вредна для центральной системы кондиционирования воздуха. Закрытое вентиляционное отверстие может вызвать проблемы с воздушным потоком, поскольку в каналах будет повышаться давление.Вместо того, чтобы направлять воздух в ваш дом, давление вызовет небольшие утечки, которые будут только увеличиваться. Повышение давления также усложняет работу кондиционера по распределению воздуха, снижая эффективность и сокращая срок службы кондиционера.

Хотя закрытие вентиляционного отверстия для всей комнаты — неэффективный способ сэкономить деньги, есть и другие способы максимально использовать воздух из ваших вентиляционных отверстий. Возможно, вам мешает вентиляция из-за мебели или выдува в места, где кондиционированный воздух расходуется впустую.Вентиляционные дефлекторы помогают направлять воздух в то место, где это было бы наиболее полезно для дома. Вентиляционные дефлекторы, обычно сделанные из прочного пластика, можно найти в любом магазине товаров для дома, они недороги и просты в установке. Они также могут быть соединены с удлинителями вентиляционных отверстий для еще более сфокусированного угла, если это необходимо.

Удлинители вентиляции

— отличный способ максимизировать эффективность вашей системы центрального кондиционирования воздуха без ущерба для каких-либо компонентов. Они идеальны для самых разных ситуаций:

Вентиляционные отверстия под мебелью: Многие домовладельцы просто закрывают вентиляционные отверстия под диванами или за ящиками.Вентиляционный дефлектор позволяет воздуху обходить препятствие, направляя воздух в сторону, а не вперед (и в мебель).

Вентиляционные отверстия возле окон: Окна являются источником тепла в теплые месяцы и источником потерь тепла зимой. Если у вас есть воздуховоды возле окон, на кондиционированный воздух будет влиять создаваемая температура. Дефлектор может помочь предотвратить подъем или потерю большей части кондиционированного воздуха, что позволит вам сэкономить энергию.

Вентиляционные отверстия, влияющие на термостаты: Если вентиляционное отверстие находится рядом с термостатом в вашем доме, оно может существенно повлиять на показания комнатной температуры.Неправильное значение температуры приведет к тому, что система будет работать дольше или короче, чем необходимо, что не только повлияет на комфорт в доме, но и повредит ваше устройство. Вентиляционный дефлектор может удерживать воздух подальше от термостата, позволяя ему получать более точные показания температуры в доме.

Вентиляционное отверстие над устройством: Если у вас есть вентиляционное отверстие над устройством, которое нагревается, например, духовкой или сушилкой для одежды, это также повлияет на кондиционированный воздух. Использование вентиляционного дефлектора поможет обеспечить надлежащее охлаждение / нагрев воздуха и не снизит температуру в приборе.

Вентиляционное отверстие в свободном помещении: Вместо того, чтобы закрывать вентиляционное отверстие в неиспользуемой комнате, вентиляционный дефлектор и удлинитель можно творчески объединить, чтобы направлять воздух в коридор. Вам нужно будет оставить дверь в комнату открытой, но, оставив шторы / жалюзи закрытыми, вы сможете лучше контролировать температуру в комнате, не повреждая систему вентиляции. Если вам нужно больше контролировать температуру в отдельной комнате, вы можете подумать о приобретении системы зонирования.

Может ли мой дом выиграть от зонирования HVAC?

Получите максимум от своего кондиционированного воздуха! Держите вентиляционные отверстия открытыми и открытыми для оптимального использования устройства. Если вам нужны какие-либо инструкции по размещению дефлектора или у вас есть какие-либо проблемы с центральными вентиляционными отверстиями, позвоните нам сегодня по телефону 423-616-1025 или 706-516-1980. Наши специалисты HVAC могут помочь с любыми проблемами, связанными с вашей системой отопления и охлаждения.

Связанные блоги:

Стоит ли чистить вентиляционные отверстия?

Общие проблемы HVAC


Сантехника, отопление и кондиционирование в метро — это та сервисная компания, которая вам нужна! Позвоните нам сегодня по телефону (423) 616-1025!

Сообщение Vent Deflectors: Easy Energy Savers впервые появилось на сайте Metro Sewer & Plumbing.

Что такое дефлектор вентиляционного отверстия и работают ли они?

Что такое дефлектор дефлектора? Возможно, специалист по HVAC или даже друг или член семьи порекомендовали их для вашего дома.

Эта статья часто задаваемых вопросов о PickHVAC, одна из огромных библиотек, подобных этой на нашем сайте, — лучшее место для исследования этой темы и получения ответа на свой вопрос.

Что такое дефлектор вентиляционных отверстий и работают ли они

Дефлекторы вентиляционных отверстий — это пластиковые аксессуары, которые проходят над вентиляционными отверстиями в вашем доме, чтобы направлять или отклонять воздух, выходящий прямо из вентиляционного отверстия, когда вы предпочитаете, чтобы воздух куда-то уходил еще.

Дефлекторы вентиляционных отверстий также называются отклонителями и воздуховодами. Их можно разместить в любом месте, где есть вентиляционное отверстие для системы воздуховодов вашего агрегата отопления / охлаждения. Они могут располагаться на стене, потолке и на полу, что является для них наиболее распространенным местом.

Для чего нужен дефлектор воздухозаборника?

Их цель — просто подтолкнуть или направить воздух, выходящий из ваших вентиляционных отверстий, в желаемую зону.

Популярные причины направлять воздух через дефлектор:

  • Чтобы воздух не дул на живые растения и не высушил их или не убил их
  • Чтобы воздух не «раскачивал» ваши занавески, что может быть отвлекающей помехой
  • Для перенаправления воздуха, если вентиляционное отверстие закрыто мебелью — или для предотвращения попадания теплого воздуха непосредственно на деревянную мебель, что может высохнуть древесину и клей, потенциально повреждая их в любом сценарии
  • Переместить воздух в центр комнаты для достижения лучшего температурного баланса без пятен, которые нагреваются или холоднее, чем в среднем

Типы дефлекторов вентиляционных отверстий

Существует три типа дефлекторов вентиляционных отверстий, которые можно установить в вашем доме.Ниже приведен список различных типов и того, как они помогут улучшить воздушный поток в вашем доме, а также уменьшить ваши счета за электроэнергию:

  • Дефлектор потолочного вентиляционного отверстия — дефлекторы, которые проходят через вентиляционные отверстия, расположенные на вашем потолке, могут толкать направьте воздух в сторону от угла, направьте воздух прямо вниз или даже вытолкните воздух в одном или нескольких направлениях, которые используются чаще, чем другое пространство в комнате. Дефлекторы потолочных вентиляционных отверстий прикрепляют вентиляционные отверстия с помощью магнитов. Стоимость потолочных дефлекторов вентиляции варьируется в зависимости от марки, качества и типа.Средняя стоимость обычно составляет от 30 до 75 долларов. Обычно они немного сложнее, чем другие типы — больше движущихся частей, таких как направляющие воздушные жалюзи, — поэтому их стоимость возрастает.
  • Дефлектор воздухозаборников в полу — Дефлекторы вентиляционных отверстий в полу направляют воздух в определенном направлении, и их длина обычно составляет от 10 до 14 дюймов. Ширина многих из них регулируется, поэтому вы можете установить дефлектор на любую вентиляционную решетку в полу. Дефлекторы напольных дефлекторов чаще всего крепятся к дефлекторам или регистрируются с помощью магнитов.Средняя стоимость напольных дефлекторов воздуха составляет от 6 до 15 долларов за единицу.
  • Дефлектор вентиляционного отверстия в стене — Размер некоторых вентиляционных отверстий в стене равен размеру вентиляционных отверстий в полу, поэтому можно использовать те же дефлекторы. Однако многие вентиляционные отверстия в стенах шире, чем в полу, поэтому требуются другие дефлекторы. Если они сделаны специально для стены или просто используются там, их можно назвать дефлекторами для вентиляции стен. Этот тип вентиляционного отверстия также прикрепляется к вентиляционным отверстиям с помощью прилагаемых магнитов. Цена на приобретение стенных дефлекторов для дефлекторов такая же, как указано выше, от 6 до 28 долларов за единицу.

Наконечник Pro для настенных дефлекторов: В зимние месяцы вы должны установить дефлектор, чтобы направлять теплый воздух вниз. Он будет иметь тенденцию подниматься, поэтому это лучший выбор — направить его туда, где находятся люди. В летние месяцы вы должны направлять охлажденный воздух вверх, так как прохладный воздух будет падать. Если бы вы направили прохладный воздух летом вниз, у вас получилось бы прохладное место у пола, а воздух на высоте головы и выше был бы слишком теплым.

Работают ли дефлекторы вентиляционных отверстий

Вы бы выиграли от установки дефлекторов вентиляционных отверстий у себя дома? Простой и короткий ответ — ДА !! Дефлекторы вентиляционных отверстий повышают эффективность вашего кондиционера или обогревателя, заставляя или направляя поток воздуха туда, куда вы хотите.Когда вы устанавливаете дефлектор вентиляционного отверстия над регистром или вентиляционным отверстием, вы также можете отключить отопление или кондиционирование воздуха в комнате, закрыв дефлектор.

Не все дефлекторы вентиляционных отверстий имеют эту возможность полного закрытия, поэтому, если вам это нужно, убедитесь, что вы покупаете правильный тип. Это позволит вам направить больше тепла или прохладного воздуха в другие используемые комнаты в доме. Вы получите нужные помещения, отапливаемые или охлаждаемые, а система отопления, вентиляции и кондиционирования не будет работать так сильно, что сэкономит вам деньги.

Другой способ «работы» — подавать очищенный воздух (нагретый или охлажденный) туда, где он больше всего необходим. Если есть препятствие на пути необходимого воздушного потока или если в вашем доме сквозняки, установка дефлектора вентиляционной крышки или дефлектора вентиляционного отверстия поможет решить проблему, вытолкнув воздух из вентиляционного отверстия туда, где вы хотите, чтобы он уходил.

Одно энергосберегающее и экономичное место для установки дефлекторов вентиляционных отверстий — это вентиляционные отверстия рядом с любыми окнами. Окна являются основным источником тепла летом и потерь тепла зимой.Например, зимой тепло слишком легко проходит через стекло — или через щели, если установка несовершенная и сквозняк. Выталкивание холодного или горячего воздуха из окон поможет вам сэкономить деньги из-за меньших потерь тепла или энергии из-за выхода воздуха через оконное стекло.

Затраты на установку

Профессиональная установка — при необходимости вы можете нанять профессионального подрядчика или специалиста по HVAC для установки дефлекторов вентиляционных отверстий на любых вентиляционных отверстиях, по которым вы хотите направлять воздух в определенном направлении.Это работа, которая не займет много времени, поскольку большинство, если не все, дефлекторы вентиляционных отверстий подключаются с помощью сильных магнитов, и для установки не требуются инструменты. Как правило, подрядчик взимает плату либо за почасовую оплату, либо за всю работу.

Установка дефлекторов вентиляционных отверстий профессиональным подрядчиком займет не более часа, поэтому средняя цена за установку будет составлять от 35 до 75 долларов, в зависимости от времени года и места вашего проживания, плюс плата за обслуживание за доставку к вам. дом.Стоимость услуг варьируется от 70 до 125 долларов, хотя многие включают до одного часа работы.

Установка своими руками — Установка дефлекторов вентиляционных отверстий в вашем доме — это проект, который большинство домовладельцев должно выполнить без особых проблем. Просто измерьте длину вентиляционных отверстий в полу или стене и измерьте полные размеры вентиляционных отверстий на потолке. Вы можете приобрести дефлекторы вентиляционных отверстий необходимого размера в большинстве хозяйственных магазинов или крупных коробочных магазинов, таких как Home Depot или Lowes.Если вы предпочитаете делать покупки в Интернете, существует множество производителей, которые продают свои товары через Интернет.

После того, как вы получите дефлекторы воздуховода подходящего размера, все, что вам нужно сделать, это установить дефлектор на вентиляционное отверстие с помощью прикрепленных магнитов и убедиться, что воздух направлен в правильном направлении.

The Bottom Line

Установка дефлекторов вентиляционных отверстий на вентиляционные отверстия в полу, стене или потолке в вашем доме — отличный способ повысить эффективность вашей системы отопления или охлаждения.Вы можете направлять теплый или холодный воздух подальше от занавесок, растений или мебели, а также направлять воздух в коридор или другие места, где может быть сквозняк или где требуется более прямой поток воздуха. Покупка и установка дефлекторов вентиляционных отверстий — это экономичный способ повысить комфорт вашего дома и сэкономить деньги на расходах на электроэнергию.

Защитный кожух для труб | Решение для ремонта утечки в крыше

ang = «en-US» prefix = «og: http://ogp.me/ns#»>

Вентиляционный щиток трубы | Решение для ремонта протечек в крыше

Проблема:

Изношенные вентиляционные фланцы кровельных труб являются сегодня причиной номер один протечек на крыше.Когда резиновый фланец загнивает, в него попадает вода, что может нанести серьезный ущерб вашему дому.

Решение:

Pipe Vent Shield разработан, чтобы быстро решить эту проблему за небольшую часть стоимости, если профессиональный кровельщик примет решение и устранит утечку.

Установка так же проста, как …

Шаг 1

Измерьте диаметр вентиляционной трубы на крыше.Стандартные вентиляционные отверстия для труб бывают пяти диаметров (1 дюйм, 1,5 дюйма, 2 дюйма, 3 дюйма и 4 дюйма).

Шаг 2

С помощью универсального ножа просто прорежьте отверстие в вентиляционном щите трубы до желаемого диаметра, используя отмеченные и помеченные линии на внутренней стороне вентиляционного щитка трубы.

Шаг 3

Поместите вентиляционный щиток трубы поверх трубы и сдвиньте его вниз, пока он не прилегает заподлицо к черепице или черепице.

Я разработал Pipe Vent Shield после того, как проработал профессиональным кровельщиком более 22 лет, поэтому, если вы не полностью удовлетворены, я верну вам ваши деньги. — Джим Ламе, изобретатель

Вентиляционный кожух для труб экономичен и долговечен

Некоторые продукты и ремонт обеспечивают только временную разгрузку и частичное покрытие гнилого фланца, в то время как вентиляционный экран трубы закрывает весь фланец для максимальной защиты и долговечности.

Получите максимальную отдачу от системы отопления, вентиляции и кондиционирования в вашем здании, направив и перенаправив вентиляционные отверстия — Sobieski Services

Благодаря жаркому влажному лету и снежной зиме в Пенсильвании и Мэриленде, вы обязательно получите жалобы, если система отопления и охлаждения вашего здания не работает. не оптимизирован, чтобы всем было комфортно. Перенаправление вентиляционных отверстий — это один из способов точной настройки вашей системы для этого. Направляя кондиционированный воздух именно туда, где он больше всего необходим, вы сможете обеспечить комфортную температуру в любую погоду.

Направление воздуха в ваши комнаты

Скорее всего, вентиляционные отверстия в вашем здании закрыты стандартными вентиляционными крышками в виде металлических или пластиковых решеток, которые ввинчиваются поверх вентиляционных отверстий или воздухозаборников. Эти крышки предназначены для предотвращения попадания посторонних предметов в вентиляционное отверстие и попадания в систему воздуховодов, где они могут повредить компоненты вашей системы HVAC. Кроме того, крышки помогают рассеивать воздух, выходящий из воздуховодов, поэтому на вас не обрушится мощный поток воздуха.

Если единственный результат, который вы ожидаете от перенаправления вентиляционных отверстий, — это несколько более мягкий воздушный поток для предотвращения сквозняков, вы можете добиться этого с помощью другого типа вентиляционной крышки. Вентиляционные крышки из дерева имеют более толстые ламели, чем металлические или пластиковые модели, поэтому они более эффективно препятствуют потоку воздуха. Декоративные металлические накладки со сложными узорами, а не простые планки, также помогают перенаправить вентиляционные отверстия, чтобы обеспечить менее концентрированный воздушный поток.

Если ваша цель — более точно направлять воздушный поток, лучше использовать дефлекторы вентиляции.Эти пластиковые крышки закрывают вентиляционные отверстия, чтобы направлять воздушный поток в определенном направлении. Они доступны как для напольных, так и для настенных вентиляционных отверстий. Дефлекторы выполняют три основные функции:

  • Направление воздушного потока в сторону от рабочих зон для предотвращения неприятных сквозняков.
  • Направление воздушного потока от занавесок, растений и оборудования для предотвращения сильного ветра.
  • Направление воздушного потока от стен и мебели к центру комнаты для обеспечения более равномерной температуры.

Также могут быть случаи, когда вентиляционное отверстие блокируется мебелью, оборудованием или другим предметом. В этих случаях может помочь удлинитель вентиляционного отверстия. Эти длинные плоские крышки устанавливаются поверх существующей вентиляционной крышки, чтобы выводить воздух из-под мебели, чтобы воздух мог выходить в комнату.

Перед тем, как купить дефлектор или удлинитель вентиляционного отверстия, измерьте вентиляционные отверстия, чтобы определить размер крышки, которая вам понадобится. Хотя многие дефлекторы и удлинители являются расширяемыми, не все из них. Также убедитесь, что вы сможете установить их поверх существующих крышек вентиляционных отверстий.Большинство из них снабжено магнитами, предназначенными для прикрепления их к металлическим вентиляционным крышкам. Если у вас есть пластиковые или деревянные чехлы, выбирайте модели, которые можно на них закрепить.

Направление воздуха в систему воздуховодов

Чтобы направить поток воздуха из неиспользуемых помещений в помещения, требующие большего обогрева и охлаждения, у вас есть несколько вариантов. Один из них — использовать дефлекторы вентиляционных отверстий с кожухами, которые можно опускать над вентиляционным отверстием, чтобы блокировать воздушный поток. Другой — применить магнитные вентиляционные крышки. Эти плоские листы резины намагничены, чтобы удерживать их на месте над вентиляционными отверстиями.Не закрывайте более 10 процентов вентиляционных отверстий.

Закрытие слишком большого количества вентиляционных отверстий создает дисбаланс давления в системе воздуховодов, что может повредить компоненты вашей системы HVAC.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
