Дефлектор вольперта григоровича чертежи: Дефлектор Вольперта Григоровича своими руками: чертежи

Дефлектор ханжонкова своими руками. Дефлектор ханжонкова

Функциональность дефлектора

Грамотно устроенная вентиляция с дефлектором Цаги
Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Самостоятельное изготовление дефлектора-флюгера ↑

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы ↑

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Чертеж дефлектора в виде флюгера

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах). Варианты монтажа – скрытый (в канале), наружный.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

• Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
• Предохранение оголовка выходного патрубка от разрушения.
• Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
• Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Устройство

Проектная схема конструкции
Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

• Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
• Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
• Обечайки или внешняя оболочка устройства.
• Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
• Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
• Ножки для фиксации зонта.

Внимание! Внешний диаметр воздушного отвода, на который устанавливается дефлектор ЦАГИ, должен находиться в размерном диапазоне 100-1250 мм.

Основные характеристики вентиляционных дефлекторов

Устройство сделано так, что при обдувании ветром размер сечения вытяжного участка намного больше, приточного участка. Из-за этого на концах вытяжной шахты увеличивается разность давлений. Соответственно, увеличивается воздухообмен.

Основные характеристики дефлектора для вентиляции:

• Агрегат монтируется вверху вентиляционной шахты, где возможно естественное и механическое побуждение. Установка осуществляется в стояках и вертикальных трубах.
• Дефлектор предназначен для усиления тяги естественной вытяжки, для защиты системы вентиляции и вентиляционного оборудования от воздействия атмосферных осадков.
• Приспособление выбирают, ориентируясь на размеры горловины шахты. Согласно ТУ 36233780 выполняется фланцевое соединение. Допускается применение на круглой шахте бандажного соединения, на прямоугольной – реечного.

Существует множество моделей этих аэродинамических устройств. Рассмотрим популярные.

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.

Дефлекторы Цаги различных габаритов

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

• Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
• Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
• Высоту кольца и его диаметр.
• Ширину зонта.
• Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
• Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

• высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
• диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
• колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Дефлектор Григоровича – этапы изготовления ↑

Наиболее простым изделием является устройство Григоровича, которое несложно сделать большинству людей.

Расчеты и подготовка чертежей ↑

При рисовании чертежей и проставлении размеров этого изделия применяется следующее соотношение:

• высота конструкции составляет примерно 1,7d;
• колпак необходимо изготовить шириной 2d;
• ширина диффузора должна составлять около 1,3d.

Самодельный дефлектор Григоровича

Под символом d подразумевается диаметр дымового канала. Если при изготовлении будет применено другое соотношение размеров, то это негативно скажется на эффективности созданного устройства.

По нарисованным чертежам готовятся лекала, используемые при раскрое оцинкованного железа на элементы, из которых затем собирается изделие. Для этого на картон, используя линейку, рулетку и карандаш, переносят контур элементов в развернутом виде и в натуральную величину. Изготавливая дефлектор на трубу дымохода конструкции Григоровича, подготавливают лекала для внешнего цилиндра, диффузора и колпака.

Расчет диффузора

Этапы и нюансы изготовления дефлектора ↑

Далее выполняется следующая работа с металлом:

1. Используя подготовленные лекала, на листах металла наносят контуры необходимых деталей, обводя специальным мелом фигуры из картона. При отсутствии специального мела можно использовать простой карандаш. К контуру деталей в местах нахлеста добавляют по 20 мм, что позволит сохранить необходимую конфигурацию готовых элементов при сборке.
2. Посредством ножниц по металлу необходимые для сборки элементы вырезают из оцинкованного металла, тем самым подготавливая в развернутом виде внешний цилиндр, диффузор, обе части колпака – колпак-зонт вместе с обратным конусом.
3. Затем при помощи ножовки нарезают кусками нужной длины металлические полосы либо уголок, посредством которых будут соединяться все элементы в готовое изделие.
4. Деталям придают необходимую форму путем сворачивания и сгибания их определенным образом.
5. Следующей операцией является сборка изделия. Элементы накладывают друг на друга и, используя электрическую дрель, сверлят необходимые отверстия. Используя клепки, помещаемые в подготовленные отверстия, детали скрепляют между собой.
6. Для монтажа устройства Григоровича на дымоходе можно использовать два варианта – в первом случае в месте крепления сверлят сквозные отверстия, через которые конструкция фиксируется крепежом на дымоходе, а во втором варианте изготавливают стяжной хомут из полосы, посредством которого дефлектор закрепляется на трубе.

Насадка ЦАГИ на дымоход

Алгоритм работ

• Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
• Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
• Приобрести материал: лист металла толщиной 0,3-0,5 мм.
• Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
• При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
• Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
• Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
• Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
• В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
• Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
• Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
• На фиксаторах компонуется колпак.
• Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
• Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

Внимание! Дефлектор ставится над кровлей в зоне свободного продува ветрами. Запрещено размещение в зоне аэродинамической тени, создаваемой, к примеру, рядом стоящим зданием.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;

Вокруг устья трубы должно быть свободное пространство

на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;

дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;

корпус устройства должен хорошо обдуваться независимо от направления ветра;

вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;

монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Как увеличить тягу в котле, что применить – дефлектор, или

Главная

Котлы, обогреватели

Как увеличить тягу через котел, что применить – дефлектор, дымосос или…

Иногда тяги через дымоход не хватает, топливо не хочет гореть интенсивно, происходит задувание ветром, выброс дыма в помещение при открытии дверок-заслонок, — почему такое происходит, и что нужно сделать, чтобы улучшить тягу, — может быть поставить дымосос?



Почему нет тяги

Естественная тяга зависит от разности давлений в дымоходе. А давление зависит в большей степени от разности температур воздуха и газов, точнее от разности их плотностей… Зимой, когда снаружи мороз, а в помещении тепло, воздух неплохо устремляется в любой приподнятый дымоход, котел растапливается без проблем. Когда в топке жар, а мороз по-прежнему хорош, то тяга, как правило, сносная даже в самых неудачно сделанных системах. В межсезонье тоже обычно тяга удовлетворительная.

Но летом в жару, растопить печку или обычный котел на естественной тяге бывает проблематично. Начальная тяга может быть вообще обратной. Комната наполняется дымом, устойчивого горения не достигается, — что делать?

Также естественная тяга может значительной пострадать по следующим причинам.

• Дымоход в саже, закоксовался.
• Другие перекрытия дымохода – обрушилась штукатурка, сдавление конструкциями, выпучивание и задирание проржавевших обгоревших оболочек…
• Образовалась дыра в дымоходе – подсос помимо топки котла.
• Установлен низкий дымоход – ниже положенного по СНиП.
• Установлен дымоход малого сечения – меньше, чем положенный по инструкции к котлу, для данной мощности горения, — слишком большое аэродинамическое сопротивление.
• Установлен котел, печь со слишком большим аэродинамическим сопротивлением внутри, со сложной системой дымовых ходов вокруг теплоообменинка.
• Закрыты заслонки подачи воздуха, крышки поддувала и т.п.
• Закрыт, перекрыт регулятор тяги, шибер на выдаче газов, в месте подсоединения дымохода к оборудованию.
• Отсутствует свободный приток воздуха в помещение, оно герметично закрыто, при горении создается разрежение в топке, тяга прекращается.

Как видим, если нарушилась тяга, то сначала нужно проверить исправность оборудования, правильные регулировки подачи воздуха, положение заслонок, и обязательно произвести чистку от сажи в дымоходе. Как чистить дымоход – рекомендации

• Но для многих людей важно: – как растопить котел летом, чтобы, например, нагреть воды…
• Также, многим известны «болезни» их системы котел-дымоход, но есть желание увеличить тягу на имеющемся оборудовании – как сделать?



Установка дефлектора – помогает увеличить тягу

Дефлектор – устройство на верхушке дымовой трубы, которое создает дополнительное в ней разрежение за счет силы ветра.

Недостатки этого способа увеличения тяги:

•  Если ветра нет, то нет и увеличения тяги, — слишком явный недостаток.
• Появляется еще один труднодоступный узел, нуждающийся в очистке от сажи, дающий обратный эффект при загрязнении, тормозящий тягу.
• Также методу присуще небольшое увеличение тяги, — всего лишь на 20 – 25 % при условии наличия ветра на высоких дымоходах.

Стоит ли этим заниматься или достаточно установить обычный зонт от дождя? К тому же неустойчивость силы тяги — не лучшее положение, далее рассмотрим почему…

Тем не менее, сделать дефлектор можно самостоятельно из нержавейки, по приведенным чертежам.

Как сделать дефлектор ЦАГИ – схема для изготовления.

Как сделать конус для дефлектора

Изготовление дефлектора на видео.

Чертежи для изготовления дефлектора Вольперта-Григоровича.



Установить дымосос для увеличения тяги

Существуют электрические вентиляционные установки для повышения тяги в дымоходах. Большие котельные  комплектуются ими по проектам изначально. Для котлов такое оборудование может быть установлено дополнительно на стандартных диаметрах патрубков.

• Есть повысители тяги устанавливаемые в конце дымохода в виде пропеллерного вентилятора. Но вариант непопулярный из-за сложности монтажа на высоте и последующей очистки там же, особенно если используются смолистые дрова.
• Другой вариант дымососа – центробежного типа, устанавливается на выходе из котла в зоне горячих газов. Обычно для него делается отдельный обвод дымохода, перекрываемый шибером, чтобы при естественной тяге газы не шли через вентилятор.

Это устройство при работе создает мощную фиксированную тягу, которая продует фактически любую систему, был бы доступ свободный воздуха в топку (в помещение), и никак не будет обращать внимание на задувание ветром, например… Но у этой системы очень значительные недостатки.

Недостатки установки дымососа.

• При работе образуется устойчивая тяга, и горение большого количества топлива. При аварийном отключении электричества тяга пропадает, тогда возможен вброс большого количества угарного газа в помещение. Это крайне опасно. Подобный дымосос должен работать в комплексе автоматизации с другими устройствами котельной, или кратковременно под постоянным контролем человека.
• Рабочее колесо слишком быстро загрязняется, нуждается в регулярных чистках, поэтому применение не практично.
• Создаются препятствия для реализации медленного длительного горения.



Пути повышения тяги

Если дымоход создает недостаточную тягу, необходимо его заменить, установить сендвич-трубы подобранные по диаметру к данной мощности отопительного оборудования (по инструкции, по таблицам), и высотой согласно требованиям СНиП (на полметра выше конька при размещении трубы возле него… и т.д.).

При необходимости летних топок, можно укомплектовать котел центробежным дымососом для уверенных нечастых запусков под контролем ответственного человека в жаркую погоду. Но есть более простое решение…

Как растопить котел летом или печь после длительного перерыва? — народный метод – воткнуть пылесос выдувом в поддувало, или любой другой вентилятор поставить на нагнетание на пару минут, пока не разгорится… – смотрите видео



Предыдущая запись

Следующая запись

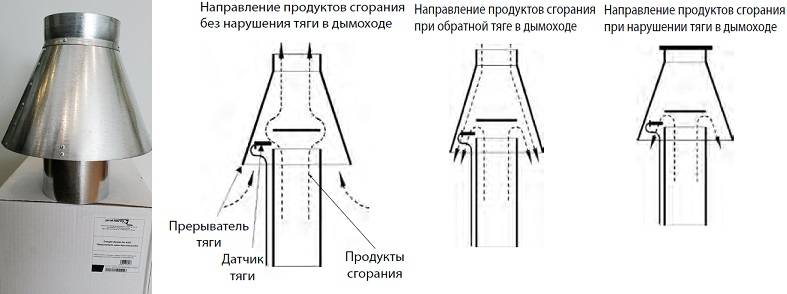

Дефлектор дымохода газового котла: требования и инструкция по установке

Независимо от вида топлива дымоход является обязательной частью системы отопления. От его грамотного устройства зависит, настолько тепло будет в доме.

Особым видом топлива является газ, так как он небезопасен, поэтому многих волнует вопрос: нужен ли дефлектор в дымоходе газового котла и будет ли такое решение правильным? Попробуем разобраться с этим непростым вопросом в нашем материале.

Содержание статьи:

• Популярные типы усилителей тяги
• Что такое дефлектор?
• Конструкция дефлектора
• Характеристики популярных моделей
• Как рассчитать статический дефлектор?
• Устройство для самостоятельной сборки
• Сборка простой тарельчатой ​​модели
• Особенности монтажа поворотного дефлектора
• Дефлектор дымохода
• Выводы и полезное видео по теме

Популярные виды усилителей тяги

В современном дизайне существуют разные виды дефлекторов, поэтому вы сможете подобрать модель для дома, выполненного в любом архитектурном стиле.

Конструктивно эти устройства различаются:

• плоский верх;
• две рампы;
• полукруглая крышка;
• складной верх.

Каждый из них имеет определенные преимущества: открывающаяся крышка на дефлекторе позволяет контролировать процесс удаления продуктов сгорания.

В качестве декоративного элемента для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшей защитой от атмосферных воздействий является двускатная мини-кровля. В качестве материала для их изготовления в основном используется оцинкованный металл, но иногда его покрывают слоем пластика или эмалью.

Что такое дефлектор?

Сильный ветер может нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания из газового котла при неэффективном их удалении представляют угрозу не только здоровью, но и жизни людей.

Для увеличения тяги за счет оптимизации воздушного потока используйте перегородки. В переводе его название звучит как рефлектор, отклоняющее устройство. В его работе был применен эффект Бернулли, основанный на снижении давления при обтекании воздушным потоком препятствия. Он отклоняет воздушные массы, увеличивая силу основного потока дымохода.

Дымоход газового котла, оборудованного перегородкой, не затухнет при сильных порывах ветра. Конструкция становится более эффективной, так как усилие тяги увеличивается до 20%

Усилитель тяги эффективно работает при любой силе ветра, и даже при сильном порывы, если они есть, тяга не перевернется. Но при полном штиле этот аэродинамический прибор действует как зонт и практически бездействует, а иногда и снижает тягу. По этой причине многие специалисты не рекомендуют устанавливать дефлекторы на газоходы.

Несмотря на повышенные требования к дефлектору, устанавливаемому на , в ряде случаев это единственное решение проблемы. Если это устройство не входит в проект, необходимо согласовать его установку с газовыми компаниями. Только после выполнения этого условия можно приступать к установке дефлектора.

По специфике устройства и связанному с этим принципу действия дефлекторы подразделяются на следующие разновидности:

Галерея изображений

Фото

Обычный, конструктивно несложный дефлектор выполнен в виде зонта. Однако в его функции входит не только защита от атмосферных вод, но и усиление тяги. Усиливается при образовании вихрей на поверхности устройства при ударе об него ветра

Дефлекторные устройства, созданные в виде буквы Н, значительно увеличивают тягу за счет направления дымовых газов сразу в несколько каналов. Их устанавливают в районах с высокой ветровой нагрузкой.

В регионах с низкой ветровой нагрузкой ветрозащитный экран – лучшее решение. Его последовательно установленные вращающиеся козырьки будут улавливать и усиливать малейшее дыхание

Для плоской и наклонной крыши высокий дымоход не нужен, но установка небольшого по высоте канала может вызвать возгорание кровельного покрытия, особенно если оно поддается возгоранию . В этих случаях подойдет дефлектор с искрогасителем, исключающим попадание искр на горючую поверхность, например, на гибкую черепицу или ондулин

Дефлектор традиционного зонта

Н-образные дефлекторы

Парусный дефлектор

Искрогаситель Модель

Дефлектор Дизайн

Дефлектор предотвращает прямой поток воздуха в дымоход.

Стандартно состоит из 3-х частей:

1. Верхний цилиндр (рассеиватель) расширенный снизу. Он крепится к днищу с помощью специальных стоек.
2. Нижнее стекло из металла, керамики или асбоцемента.
3. Колпак в виде конусообразного зонта.

Верхняя часть и нижний цилиндр снабжены кольцевыми отбойниками, отклоняющими поток воздуха. В некоторых моделях верхний элемент отсутствует. Затем на трубу устанавливается нижний цилиндр, затем вперед и назад идет диффузор и колпаки.

Устройство работает по простому принципу:

• расположенные сверху стенки цилиндра воспринимают дуновение ветра и направляют поток воздуха вокруг себя;
• за счет скольжения по поверхности отдельных воздушных струй и подъема их вверх происходит подсос газов, поступающих из дымовой трубы.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае внутри устройства образуются воздушные вихри, перекрывающие пути выхода дыма. Этот существенный недостаток устраняется добавлением дополнительного элемента — обратного конуса.

Конструктивно дефлектор состоит из диффузора (2) с рамой (3), закрепленной на трубе (1). Эти элементы расположены в оболочке (4). Над диффузором располагается зонт (5) с теплоизоляцией (6) и щиток (7). Сменный фильтр (10) устанавливается на опоры (9) и закреплен болтами (11)

Возвратный конус устанавливается под крышкой. Задача дефлектора – обеспечить вывод потоков воздуха наружу, сминая их.

Характеристики популярных моделей

Дефлекторные модели различаются как размером, так и чувствительностью к ветру. Наиболее популярны модели ЦАГИ, Ханженкова, Вольперта-Григоровича, Дымчатого Зуба, Худа, он же Саше, Шенарда. Первая из этих моделей была разработана в Аэродинамическом институте. Жуковский.

Чаще ЦАГИ применяют в системах вентиляции из-за трудностей, возникающих при . Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с погруженным в цилиндр на определенном расстоянии кожухом-зонтом.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. Имеет цилиндрическую форму. Устройство из оцинкованной или нержавеющей стали

Дефлектор Вольперта-Григоровича зарекомендовал себя как усилитель тяги в дымоходах. Он эффективно работает в районах с преобладающими слабыми ветрами. В конструкцию входят 2 баллона – нижний с двумя выходными патрубками и верхний с крышкой.

«Дымовой зуб» монтируется в дверцу, специально предусмотренную в дымоходе. Благодаря тому, что в конструкцию входят 2 ручки, можно регулировать поток воздуха.

Крышки для курильщиков делают самой разной формы. Иногда их покрывают термостойкой эмалью. Отдельные элементы выглядят очень декоративно

Дефлектор капота имеет поворотную конструкцию. Он состоит из воздухозаборника в виде полукруглой желобки, закрепленного на поворотном стержне, установленном внутри трубы. Увеличение тяговой мощности за счет установки ветрового отражателя-флюгера происходит за счет завихрений, возникающих при ветровой нагрузке.

Как рассчитать статический дефлектор?

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и зарисовать эскиз будущего изделия. Необходимо исходить из внутреннего диаметра дымохода.

На фото зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхний — на 1,5, высоту диффузора — также на 1,5, высоту конуса, включая обратную, высоту зонта — на 0,25, вход трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

9 0147

Внутренний диаметр трубы (см)	Высота дефлектора (см)	Диаметр диффузора (см)
12	14,4	24
14	16,8	28
20	24	40
40	48	80
50	60	100

Таблица позволит вам выбрать размеры дефлектора без проведения расчетов. Но если подходящих размеров в нем нет, все равно придется вооружиться калькулятором или найти в интернете соответствующую программу.

При изготовлении дефлектора с индивидуальными параметрами для определения размеров также используются эти специальные формулы:
• D диффузора = 1,2 х двн. трубы;
• Н = 1,6 х двн. трубы;
• Ширина крышки = 1,7 х двн. трубы.

Узнав все размеры, можно рассчитать размах конуса зонта. Если известны диаметр и высота, то диаметр круглой заготовки легко вычислить по теореме Пифагора:

R = √(D/2)² + H²

Теперь необходимо определить параметры сектора, который впоследствии будет вырезаться из заготовки.

Длина полной окружности 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Длина дуги отрезка (X) определяется из разности этих длин . Для этого составьте пропорцию:

Л/360⁰ = Лм/Х

Из нее вычисляют желаемый размер: Х = 360 х Лм/л. Полученное значение Х вычитаем из 360⁰ – это будет быть размером разрезаемого сектора.

Итак, если высота дефлектора должна быть 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина окружности Lm = 218,7 х 2 х 3,14 = 1373 мм. Искомый конус будет иметь длину окружности 280 х 3,14 = 879 мм. Следовательно, 879/1373 х 360⁰ = 230⁰. Сектор разреза должен иметь угол 360 — 230 = 130⁰.

Когда необходимо вырезать заготовку в виде усеченного конуса, приходится решать более сложную задачу, т. к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет производится на основе все той же теоремы Пифагора. Полная высота находится из пропорции:

(D — Dm) / 2H = D / 2Hp

Отсюда следует, что Hp = D x H / (D-Dm). Узнав это значение, рассчитайте параметры заготовки для полного конуса и отнимите от него верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, с помощью несложных вычислений достаточно просто определить радиус внешний и внутренний (в случае усеченного конуса) и затем начальный угол и длина образующей кривой

Предположим, требуется усеченный конус, у которого Н = 240 мм, диаметр в основании 400 мм, а верхняя окружность должна иметь диаметр 300 мм.

• Полная высота Hp = 400 x 240 / (400 — 300) = 960 мм.
• Внешний радиус заготовки Rz = √ (400/2)² + 960² = 980,6 мм.
• Радиус меньшего отверстия Rm = √ (960 — 240) ² + (300 | 2) ² = 239 мм.
• Угол сектора: 360/2 x 400/980,6 = 73,4⁰.

Осталось нарисовать одну дугу радиусом 980,6 мм, а вторую радиусом 239 мм из той же точки и провести радиусы под углом 73,4°. Если вы планируете перекрывать края, добавьте припуски.

И еще о том, как самому соорудить дефлектор на дымоход, читайте .

Устройство для самостоятельной сборки

Сначала подготавливаются лекалы, затем они раскладываются на листе металла и с помощью специальных ножниц вырезаются детали. Туловище свернуто, края скреплены заклепками. Далее верхний и нижний конусы скрепляются между собой, используя край первого, потому что он больше и в нем можно вырезать в нескольких местах специальные монтажные вырезы шириной около 1,5 см, а затем их загнуть.

Собрать простой дефлектор несложно, но если предстоит установка поворотного устройства, то придется разобраться со многими деталями

Перед сборкой в ​​нижний конус устанавливают 3 стойки, равномерно распределяя их по периметру и используя для этого резьбовые стержни. Для соединения зонта с диффузором на последний наклепываются петли из металлических полос. Стойки вкручиваются в петли и для большей надежности фиксируются гайками.

Далее выполняют монтажные работы по изготовленному своими руками дефлектору в дымоход газового или другого типа котла. Собранное устройство укладывается на трубу и закрепляется с помощью хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Сборка простой модели тарельчатого клапана

Самый простой для реализации проект – изготовление модели тарельчатого дефлектора. Такой колпак на дымоход легко сделать своими руками. Его геометрические параметры зависят от диаметра трубы:

Фотогалерея

Фото

Конструкция дефлектора круглой трубы

Диаметр хомута для крепления дефлектора

Размер колпака дымохода

Расстояние между зонтом и монтажным хомутом

Чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести коррективы в конструкцию. Картонные заготовки одновременно послужат оригинальными шаблонами для вырезания элементов будущего дефлектора:

Галерея изображений

Фото

Изготовление шаблона дефлектора на дымоход

Сборка металлического зонта на дымоход

Устройство выносной стойки

Крепление фиксирующего хомута дефлектора

Особенности монтажа поворотного дефлектора

Турбодефлектор роторной турбины Турбовент — все эти названия относятся к одному типу механического приспособления для усиления тяги. Он состоит из статической части, соединенной с дымоходом, и активной головки с лопастями в виде шара.

Дефлектор поворотный — единственное устройство, которое не рекомендуется устанавливать на дымоходы печей, отапливаемых твердым топливом, и дровяных каминов. Турбовент имеет характерную особенность – стравливать воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Это происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого мощность тяги в условиях разрежения воздуха возрастает, а риск опрокидывания тяги практически равен 0.

В дымоходах газовых котлов Турбовент хорошо справляется со своей задачей и может служить украшение любого фасада. Если сравнивать его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основание поворотного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры напора варьируются от 100 до 680 мм. Срок его службы до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — при отсутствии ветра устройство останавливается. Если в это время наблюдаются осадки при температуре ниже 0, то голова может замерзнуть и нужно будет принять меры к ее запуску.

Несмотря на относительную сложность конструкции, установка поворотного дефлектора не представляет сложности. Устройство имеет небольшой вес, поэтому для установки достаточно усилий одного человека и времени около 2-х часов. Подходящим местом является самая высокая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее скопятся осадки.

Движение головки роторной турбины осуществляется с помощью подшипников. Устройство работает автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду бесполезно

Для разных моделей роторных турбин требование одно: температура продуктов сгорания над трубой не должна превышать 150- 250⁰. Размеры основания должны точно соответствовать дымоходу. Дефлектор с турбонаддувом должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке представлены турбодефлекторы разных марок. Среди наиболее авторитетных – Турбовент, Турбомакс, Ротовент. Первый производитель выпускает изделия с основанием различной геометрии.

Опознать их можно по маркировке ТА-315, ТА-355, ТА-500. В нем цифрой обозначен диаметр в случае круглого сечения или размеры прямоугольного основания.

Дефлектор Turbomax производит белорусская компания. Делают устройства из качественного материала – нержавеющей стали от европейского поставщика. Rotovent также из нержавеющей стали, поставляемый из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру – около 500⁰.

Дефлектор дымоходный

Конструктивно дымоходный флюгер устроен так, что газы, свободно выходя на подветренную сторону, увеличивают силу тяги в дымоходе. Устройство из жаропрочной стали хорошо зарекомендовало себя в условиях высоких температур и образования конденсата.

Под криволинейным забралом флайгана находится подшипниковый узел, который защищает от проблем с вращением. Несущий узел крепится к дымоходу болтами. Зона разрежения создается при прохождении воздушного потока через пространство под козырьками.

При установке основание устройства надевается на круглый дымоход до упора, а затем фиксируется 3-мя болтами. Затягивайте болты с большой осторожностью, так как возможно повреждение трубы. Установка завершается проверкой вертикальности и поворота корпуса

Минус дымоходных флюгеров в том, что при сильном ветре они работают нестабильно. Подвижную часть необходимо периодически очищать и смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют использовать их устройства, если дымоход расположен в неблагоприятном месте. Он, по сути, не увеличивает тягу, а лишь защищает дымоход.

Выводы и полезное видео по теме

Стоит ли ставить усилитель тяги при наличии газового котла вы узнаете посмотрев это видео:

Сделать турбодефлектор своими руками непросто, но некоторые умельцы все же делают это и успешно эксплуатировать его.
