Эта статья поможет нашим клиентам и другим заинтересованным лицам ознакомиться с базовыми принципами вентиляции в подвале или погребе для того, чтобы обустроить помещение и смонтировать вентканал своими руками. Итак, в хорошем погребе выполняются следующие условия: нет естественного освещения (в погребе не бывает окон), стабильный климат, есть грамотная вентиляция. С принципами работы естественной вентиляции в частном доме знаком, пожалуй, каждый: из одного отверстия выходит отработанный воздух, а в другое поступает свежий.

В погребе без установки приточно-вытяжной вентиляции не обойтись из-за двух факторов – замкнутость пространства и наличие хранящихся продуктов питания. Следовательно, нужно наладить постоянный воздухообмен. Тем не менее, в международном строительном коде IRC-2012 (пункт R408. 3) предусматриваются условия, когда допускается не вентилировать подпольное пространство дома, в том числе если подпол представляет собой обычное хранилище и соединен с жилой частью дома.

Естественный воздухообмен в погребе

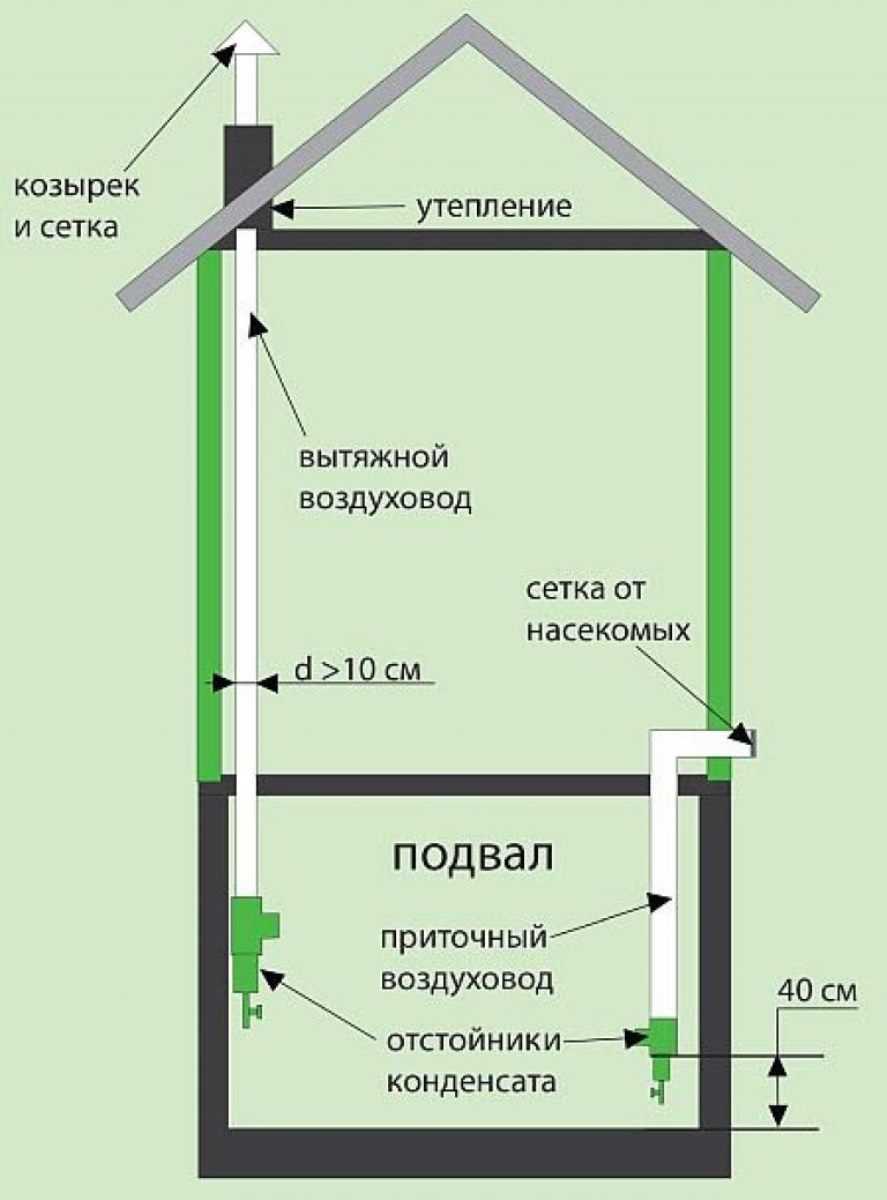

Естественный воздухообмен в погребе обеспечивают:

• Вытяжная труба для удаления грязного воздуха. Она протягивается вдоль угла помещения, а ее нижний открытый конец располагают над полом на высоте 1,40-1,50 м. Дальше канал проходит до самой крыши и возвышается над ее коньком на 40-50 сантиметров.

• Приточная труба для поступления свежего воздуха монтируется в противоположном от вытяжки углу погреба. Ее открытый конец устанавливается над полом на высоте 45-55 см. Канал пронизывает перекрытие и выступает над нулевым уровнем пола на 80-100 см.

Если помещение маленькое, можно объединить две трубы в одну. В этом случае нужно использовать вентиляционный короб, разделенный внутри вертикальной перегородкой. Такой короб легко соорудить из элементов, представленных в нашем магазине.

Трубы для вентиляции лучше использовать из оцинкованной стали. Рекомендуем приобретать сразу и задвижки-шиберы, что даст регулировать приток и отток воздуха при сильном ветре и сквозняках. Проверить эффективность работы можно с помощью дыма из емкости с углями или полосками бумаги, приложенных к трубе. Иногда по старинке приклеивают к отверстию трубы отрезки магнитофонных лент. Если во время эксплуатации собирается конденсат, то необходимо применить двустенные воздуховоды.

Диаметр труб рассчитывается следующим образом: на 1 м² погреба приходится 26 см² сечения воздуховода. К примеру, имеется подвал площадью 8 м². Итак, сечение трубы – 208 см². Формула площади окружности: S=πR2. Следовательно, нужны трубы диаметром около 16 см.

Схема естественной вентиляции воздуха работает лишь тогда, когда существует разница температур на улице и в помещении. Эффективность вытяжки легко увеличивается за счет следующих приспособлений:

1. Дефлектор, размещенный на трубе над крышей во избежание осадков и для защиты от ветра. При сильном ветре под колпачком создается отрицательное давление, которое увеличит эффективность вытяжки.

2. На входе приточной трубы устанавливают металлическую решетку. Она защищает погреб/подвал от грызунов, насекомых и прочих нежелательных гостей.

3. Если подвал немного выше уровня земли, то лучший вариант – это обеспечить подачу воздуха через специально устроенные каналы-продухи, обязательно оборудованные металлическими решётками от грызунов. В нашем климате продухи приходится утеплять.

Комбинированные способы обустройства вентиляции в погребе или подвале

Дополнительным приспособлением может также стать небольшой электровентилятор, который устанавливается в вентканал и обеспечивает гарантированный отток/приток воздуха. Способ обустройства вентиляции в таком случае называется комбинированным. Существует множество вариантов монтажа комбинированных систем – здесь очень многое зависит от электрооборудования, которое вы выберете, и типа помещения. К вентиляции технологического подвала, который находится в постоянно используемом гараже, выдвигаются совсем другие требования, чем к вентиляции погреба в огороде, где хранятся овощи и «закатки».

Если вы желаете самостоятельно обустроить технологический подвал, бункер или первоклассный погреб для хранения вина, мы вынуждены предупредить вас: тонкости просчётов нагрузок на точки вывода электропитания, вычисление необходимой мощности оборудования и подготовительные работы сначала кажутся не такими уж сложными, но не забывайте: гарантии может дать только высококвалифицированный монтаж. Своими руками смастерить вентиляцию для приличного винного погреба практически нереально, так как это требует чрезвычайного погружения в предмет и не отменяет консультаций со специалистами. Чтобы поддерживать стабильный климат для хранения вина, одной вытяжкой не обойтись – желательно установить с помощью профессионалов специальную сплит-систему.

Наши преимущества

Мы предлагаем купить утепленные и неутепленные воздуховоды из оцинкованной стали прямиком от производителя, по складским ценам, а также оценить другие наши преимущества. Мы не только изготовляем и продаем комплектующие (трубы, колени, тройники, окончания вентканалов), но и монтируем системы вентиляции. Также мы осуществляем гарантийное и послегарантийное обслуживание. Чтобы связаться с нами и получить подробную консультацию, вам достаточно набрать один из контактных телефонных номеров, указанных выше, или оставить заявку через форму обратной связи.

 5 (1)

11.05.17

Коментарів: 1

Ира

19.03.19

труби для вентиляції погріба краще брать нержавку, бо оцинковка згниває за два роки.

Вентиляция в погребе: стандарты и правила

Большая часть частных домов всегда оборудуется подвальным помещением. Популярность применения таких конструкций обусловлена возможностью расширения полезной площади для хранения различных предметов или продуктов питания. Для того, чтобы можно было эффективно пользоваться погребом, необходимо правильно оборудовать в нем вентиляционную систему, которая будет способствовать улучшению воздухообмена, оптимизировать уровень влажности, позволить обустроить пригодное помещение для размещения домашней консервации и других продуктов. В данной статье приводится инструкция по оборудованию вентиляционной системы в погребе.

Содержание

Назначение вентиляционной системы
Советы по оборудованию
Вентиляторы
Подходящие материалы для труб

Назначение вентиляционной системы

Оптимальное функционирование погреба подразумевает соблюдение таких условий:

• Чтобы добиться необходимого уровня затемнения, в подвальном помещении отсутствуют оконные проемы и проводится электропроводка для освещения при необходимости;
• Низкая температура может быть обеспечена за счет размещения погреба в подвале, который должен обязательно контактировать с внешней стеной здания;
• Свежий очищенный воздух удается поддерживать в помещении, благодаря оборудованию приточно-вытяжной вентиляции;
• Сравнительная влажность составляет около 90%.

Перед тем, как оборудовать вентиляционную систему, нужно обязательно разобраться в ее функциональном назначении.

Оборудование вентиляционной системы считается одним из наиболее значимых условий для максимально эффективной эксплуатации подвального помещения. Если строить погреб правильно, созданная атмосфера будет способствовать эффективному хранению продуктов питания. Если помещение проветривается недостаточно, воздух в нем будет затхлым и слишком влажным.

Это в результате приводит к ускоренному загниванию овощей, а слишком сильная вентиляция способствует образованию сквозняка, что в результате может привести к усыханию корнеплодов. По этой причине немаловажно обустроить в подвальном помещении качественный воздухообмен и обеспечить оптимальный уровень влажности и температуру.

Советы по оборудованию

Для организации подходящей вентиляционной системы понадобится несколько воздуховодов. Первый оборудуется для притока воздушной массы, а второй – для вытяжки. Рекомендуемым материалом для таких систем являются асбестовые трубы, ПВХ, либо изделия из нержавеющей оцинкованной стали подходящего диаметра. Расчет подходящего диаметра выполняется с учетом соотношений 1 кв. м. площади помещения на 25 кв. см общего размера трубы.

Рассмотрим основные требования к установке вытяжной системы:

1. Труба способствует удалению из погреба застоявшейся воздушной массы.
2. Желательно начинать оборудовать вентиляционную систему погреба в процессе строительства погреба. В кладке некоторых стен оборудуются каналы, через которые монтируются вентиляционные трубы.

Чтобы долго не думать о том, где оборудовать трубы, систему вентиляции нужно размечать в процессе составления проекта погреба.

Когда трубы монтируются, их диаметр должен быть одинаковым это в результате обеспечивает равномерную циркуляцию воздушной массы. Если есть необходимость в ускоренном выведении застоявшегося воздуха, можно использовать для вытяжной системы трубу немного шире. Нужно понимать, что ни в коем случае нельзя оборудовать вытяжную трубу меньше по диаметру, чем приточная, поскольку воздушная масса в подобных условиях может задерживаться в погребе.

Это в результате будет оказывать негативное воздействие на продукты питания, содержащиеся внизу. Однако основной опасностью является вред, наносимый здоровью людей, находящихся в чрезмерно загазованном помещении из-за плохо оборудованной системы вентиляции.

Вентиляционные трубы никогда не размещаются одна возле другой. При таком расположении помещение погреба будет плохо проветриваться. Рекомендуется устанавливать вентиляционные трубы в противоположных углах, либо стенах. Таким образом поток свежего воздуха будет проходить через весь погреб перед тем, как выйти наружу.

На вытяжной трубе отверстие устанавливается прямо под потолком, поскольку отработанная теплая воздушная масса перемещается в верхнюю часть помещения. Такое место расположения будет активно способствовать регулярной очистке воздуха. Никакого застоя в районе потолка не будет возникать. Следовательно, продукты будут долго сохраняться в хорошем состоянии.

Чтобы тяга была лучше, вентиляционная труба вытяжки должна подниматься над коньком, либо насыпью над потолком в погребе хотя бы на 1500 мм. Для оборудования системы проветривания наиболее часто применяются пластиковые трубы, используемые при проектировании канализации в частном доме.

Для малых помещений подобного диаметра труб зачастую бывает достаточно.

Когда погреб размещается под гаражом, либо под каким-то другим хозяйственным помещением, входной люк может выполнять функцию вытяжного отверстия, если оборудовать его правильно.

В данной ситуации можно оборудовать две дверцы, одна из которых утепленная должна использоваться зимой, а другая изготавливается наподобие каркаса с мелкой решеткой, которая нужна для того, чтобы в подвал не проскочили мыши.

Летом утепленный люк можно демонтировать так, чтобы погреб проветривался лучше. Если подвал оборудован под теплым помещением, зимой можно периодически его проветривать.

При монтаже вентиляции в погребе нужно обязательно учитывать необходимость минимизации поворотов и изгибов у приточной или вытяжной трубы. Желательно обеспечить такое расположение конструкции, чтобы устанавливалась только прямая труба.

Нужно, чтобы диаметр по всей продолжительности конструкции был полностью одинаковый без каких-либо сужений или расширений. Приточная труба должна хорошо закрываться сеткой таким образом, чтобы погреб можно было защитить от проникновения грызунов или какой-то другой живности.

Желательно во все трубы монтировать элемент, регулирующий приток и отток воздушной массы летом и зимой. Благодаря этим приспособлениям, можно регулировать интенсивность поступления в погреб холодного воздуха в период, когда на улице идут слишком сильные морозы и уменьшить отток теплого.

Когда концы труб размещаются вертикально, нужно предотвратить проникновение в них атмосферных осадков, пыли и всевозможного мусора методом установки дефлектора или обычного металлического зонтика на трубу.

Когда применяется дефлектор, вокруг него образуется точка разряжения, что на практике повышает интенсивность тяги в системе вентиляции. Отрезок вытяжной трубы, расположенной на улице, необходимо как следует утеплять, чтобы предотвратить образование конденсата зимой.

Вентиляторы

Для оборудования хорошей вытяжки погреба применяются специальные вентиляторы. Различают канальные и осевые изделия, которые отличаются по месту расположения и функциональным особенностям. Канальные вентиляторы необходимо собственноручно монтировать в центр вытяжной трубы или приточной. Осевые конструкции должны монтироваться как можно ближе к выходу. На отечественном рынке всегда удастся найти специально изготовленные «улитки», однако их применение подразумевает определенные трудности. По этой причине для вытяжки в подвальном помещении желательно предпочесть обычное решение.

Выходная труба вентиляционного устройства должна отвечать за вытяжку в подвальном помещении и комплектоваться обратным клапаном, который будет предотвращать попадание холодной воздушной массы в погреб. Специально изготовленные пластмассовые заглушки каждый домовладелец сможет установить своими руками.

Производительность канального вентилятора не должна быть слишком большой, по этой причине его необходимо запитать от маломощного блока. Рекомендуется отдавать предпочтение механизмам амплитудного типа, способным обеспечить максимально высокий КПД.

Вытяжка из погреба хорошо показывает себя уже спустя какие-то несколько месяцев эксплуатации. Воздух в погребе будет немного влажный но не настолько, чтобы продукты промерзали, температура в подвальном помещении будет составлять около 1-4 градусов. Как было сказано ранее, такие вытяжки оборудовать подобные устройства удастся любому домовладельцу без применения сложных технических приспособлений или квалифицированных специалистов в данной области.

Подходящие материалы для труб

Вытяжку для погреба оборудовать очень просто. Для этого используются трубы, изготовленные из таких наиболее подходящих материалов:

1. Полиэтилен пониженного давления.
2. Асбоцемент.

По своим визуальным характеристикам асбестоцементные трубы чем-то напоминают обыкновенный шифер. Полиэтилен и изделия из асбестоцемента отличаются сравнительно высокой продолжительностью эксплуатационного периода, прочностью и надежностью. Трубы из полиэтилена можно без особых трудностей устанавливать собственноручно. В данной ситуации устройство вытяжки будет окажется намного проще.

Правильно оборудованная вытяжка в подвальном помещении всегда будет способствовать снижению интенсивности образования конденсата на стенках, способствовать защите собранного урожая от разложения. На современном рынке присутствует множество различных предложений комплектующих для организации надежных систем воздухообмена. Для оборудования вытяжки в погребе не требуется никаких сверхсложных приспособлений. Вентиляционная система может быть без особого труда оборудована без каких-либо лишних финансовых затрат.

Руководство по воздуховодам | CellarPro

Нужны ли мне изолированные или неизолированные воздуховоды?
Для воздуховодов холодной стороны требуется изоляция, чтобы свести к минимуму потери тепла через воздуховоды. Воздуховод горячей стороны не требует изоляции , за исключением случаев, когда вся холодильная установка находится внутри подвала , а воздуховод горячей стороны начинается внутри подвала. В этом сценарии для минимизации передачи тепла внутрь подвала от воздуховода требуется следующее:

• Воздуховод должен быть изолирован
• Колпак должен быть изолирован
• Отверстия в нижней части колпака должны быть закрыты

Могу ли я уменьшить или изменить размер воздуховода?
Размер воздуховода указывается в виде диаметра и специально разработан для каждого холодильного агрегата. Размер воздуховода не может быть уменьшен или ограничен каким-либо образом, и он должен оставаться полностью открытым от начала до конца, включая любые повороты.

Где в подвале разместить вытяжку и воздухозаборник холодной стороны?
Мы рекомендуем размещать воздухозаборник и вытяжку холодной стороны на потолке, где они будут беспрепятственными и получат беспрепятственный поток воздуха. Вытяжной канал всегда должен быть под потолком внутри подвала, тогда как всасывающий канал может располагаться в верхней или нижней части подвала, в зависимости от того, что наиболее удобно. Если возможно, мы рекомендуем разделить выхлоп и впуск, чтобы выхлоп не попадал во впуск и не вызывал короткого цикла охлаждающего устройства.

Должен ли я выпускать выхлоп с горячей стороны наружу, или я могу сбросить его во внутреннее пространство?
Любой из них будет работать. Предполагая, что пространство за пределами подвала, по крайней мере, такое же большое, как и подвал, вы не должны ощущать значительного воздействия выхлопа горячего воздуха. Другим соображением является шум, который должен быть относительно небольшим по мере увеличения длины воздуховода.

Могу ли я вытащить воздухозаборник горячей стороны снаружи?
Разные холодильные агрегаты могут работать с разной температурой забора свежего воздуха, поэтому всегда лучше использовать забор свежего воздуха с горячей стороны из среды с регулируемой температурой (кроме подвала — , всасывание горячей стороны никогда не должно происходить из подвала ), и если вытяжка горячей стороны будет выводиться в другое место, всегда следите за тем, чтобы оба пространства были достаточно объемными, чтобы не столкнуться с проблемами с отрицательным давление. Если вам необходимо вытянуть воздухозаборник с горячей стороны снаружи, а температура в вашем регионе опускается ниже 40F, обязательно закажите охлаждающий блок с компрессорным нагревателем (который автоматически включается в комплект с внешними блоками).

Как принять решение между комплектами воздуховодов с низкой и высокой относительной влажностью?
Если вы живете во влажном или умеренно влажном месте, вам следует приобрести комплект воздуховодов High-RH, так как он включает дополнительную изоляцию на передней половине охлаждающего устройства, а также на переходниках воздуховодов, чтобы уменьшить образование конденсат снаружи холодильного агрегата.

Как узнать, правильно ли прикреплен колпак к охлаждающему устройству?
Внутри колпака находится камера, которая разделяет воздухозаборник и выпуск горячего воздуха. Для эффективной работы колпак необходимо нажимать до тех пор, пока эта камера не войдет в плотный контакт с задней частью охлаждающего устройства, чтобы не происходило перепуска воздуха (от выхлопа горячей стороны к впуску свежего воздуха).

Как установить задний воздуховод на агрегаты 1800?
Руководство по установке заднего воздуховода (pdf)

Как найти вентиляционные отверстия | Главная Руководства

Дейл Ялановский Обновлено 14 декабря 2018 г.

Сантехнические вентиляционные отверстия, которые также называются вентиляционными трубами или воздухозаборниками, являются важной частью вашей водопроводной дренажной системы. Они работают на пассивной концепции подачи воздуха в дренажную систему для выравнивания давления в трубах, позволяя сточной воде беспрепятственно стекать в коммерческие канализационные трубы или септическую систему. Вы можете представлять себе эту концепцию каждый раз, когда открываете банку консервным ножом. Вы сделаете два отверстия; одна сторона пропускает жидкость, а другая — воздух, поэтому жидкость вытекает плавно. Вентиляционные трубы работают по тому же принципу.

1. 1.

   Найдите основную канализационную линию. Его можно найти в подвале или подвальном помещении, спускающемся прямо из вашего дома. В большинстве случаев он будет сделан либо из чугуна, либо, в современных домах, из трубы из ПВХ, обычно окрашенной в черный цвет. Большинство этих труб имеют диаметр не менее 3 дюймов. Попросите кого-нибудь спустить воду в унитазе и прислушайтесь к большому звуку слива воды. Труба, по которой течет вода при смыве, будет вентиляционным отверстием. Сделайте визуальную ссылку на эту трубу и место ее входа этажом выше. Сантехнические вентиляционные отверстия обычно не имеют изгибов и идут прямо вверх и вниз. Используйте эту ссылку, когда будете следовать по дому.

2. 2.

   Найдите на чердаке вентиляционную трубу. Используйте фонарик, если нет света. Практически любая труба большого диаметра, проходящая через пол на чердаке, будет вентиляционной трубой. Она будет очень похожа на сливную трубу туалета и либо остановится на чердаке и будет закрыта крышкой, либо продолжится прямо вверх и через крышу. В больших домах с несколькими ванными комнатами и сантехникой через чердак может проходить две или более вентиляционных трубы.

3. 3.

   Осмотрите крышу на наличие вентиляционной трубы. Большинство вентиляционных труб выходят через крышу и проходят на несколько дюймов вверх над черепицей. Используйте лестницу, чтобы получить доступ к крыше. Практически любая труба, которая находится на крыше, но не является дымоходом, будет своего рода вентиляционным отверстием. Чтобы быть абсолютно уверенным, приложите ухо к трубе и попросите кого-нибудь спустить воду в унитазе. Труба будет усиливать шум смыва, как и динамик, и вы сможете четко слышать звук смыва, находясь на крыше.

4. 4.

   Найдите выходную трубу сбоку здания. Труба меньшего размера, выходящая сбоку, может быть вспомогательной вентиляционной трубой, ведущей непосредственно в основной сток. Хотя это и не распространено, их можно использовать в больших домах или коммерческих зданиях для подачи еще большего количества воздуха в дренажную систему. Это будут меньшие по размеру, возможно, экранированные трубы, которые позволят вам слышать бегущую воду, когда используется дренажная система.
