Трёхходовой клапан для котла твердотопливного и газового

Трёхходовой клапан для котла — устройство и производители

5 (100%) голосов: 2

Трехходовой клапан — это устройство, которое имеет одинаковую конструкцию и принцип действия независимо от вида котла, для которого он используется. Его схема работы проста: он смешивает горячую и холодную воду до установленной пользователем температуры.

• Функции и виды
• Устройство трёхходового клапана
• Обзор производителей

Будь то трёхходовой клапан для твёрдотопливного котла или газового, он используется для поддержания стабильной температуры и подключения нескольких контуров к устройству отопления одновременно. Ведь это не единичный случай в эксплуатации котлов, когда из-за перегрева происходит закипание теплоносителя.

Трёхходовой клапан котла Baxi

Функции и виды

Трёхходовой термостатический клапан нужен для того, чтобы:

• Одновременно подключить несколько водяных контуров и в то же время установить постоянный равномерный нагрев. Клапан применяют для подключения системы «тёплый пол», а также, если есть необходимость в отоплении нескольких зданий, стоящих отдельно, одновременно.
• Чтобы из-за разницы температурного нагрева воды на подаче, а также обработке системы отопления не произошло несчастных случаев и поломки котла. Особое внимание стоит уделить теплообменникам из чугуна, так как они наиболее чувствительны к изменениям.

3х ходовой клапан для котла по принципу действия делят на несколько видов. Их название говорит о назначении:

1. Разделительный клапан.
2. Переключающий клапан.
3. Смесительный клапан.

Кроме всего существуют механические модели и на автоматике (в автоматических устройствах мембрана движется самостоятельно, а в механических — регулируется вручную, поэтому на каждой входящей трубе есть термометр для слежения за температурой).

Как выглядит внешне каждый из видов узнать не составит труда, ведь на самом изделии в виде схемы изображён принцип его действия. Разделительный клапан разделяет, переключающий по разным контурам переключает воду, а смесительный смешивает пару потоков теплоносителя с разной температурой.

Трёхходовой термостатический клапан

При помощи разъединения или перемешивания делают нужную оптимальную температуру носителя тепла. Переключение применяется же в газовых отопительных котлах с двумя контурами, когда тёплую воду нужно по очереди пускать в разные теплообменники.

Устройство трёхходового клапана

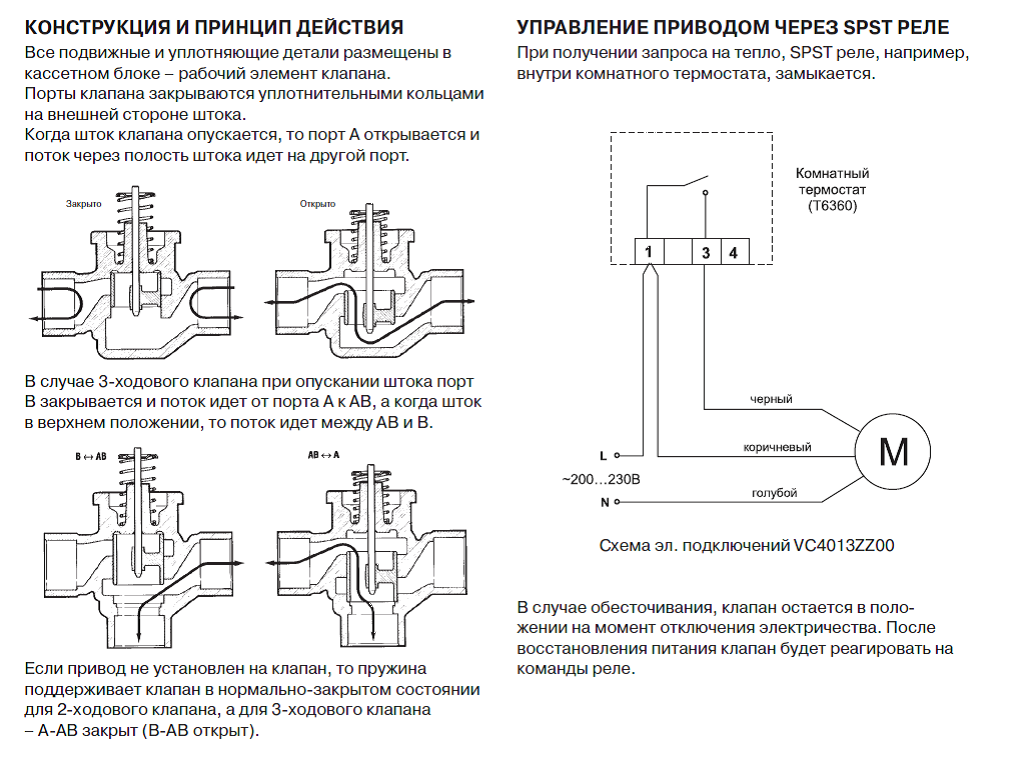

Любой клапан имеет три отверстия: два входящих и одно выходящее. Внутри располагается специальный привод, регулирующий поступающие потоки.

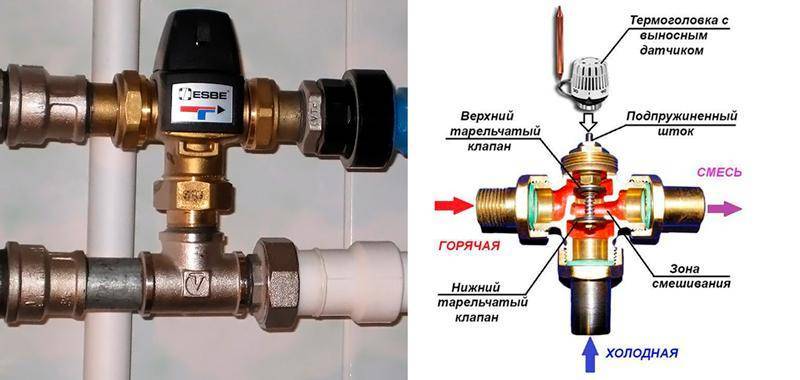

Устройство и принцип работы трёхходового клапана

Проходы между тремя камерами, которые устроены способом литья внутри латунного корпуса с тройным патрубком, заграждаются клапанами тарельчатыми. Последние устроены на одной плоскости – штоке, который выходит из корпуса с четвёртой стороны.

Трёхходовой смесительный клапан для котла функционирует так, что при нажатии на шток откроется путь для одного потока и равномерно для другого закроется. По окончании всего в смесительной камере клапана получится вода требуемого нагрева. Через третью трубу вода удаляется из латунного корпуса.

С помощью термоголовки с выносным температурным датчиком происходит степень нажатия на шток и управление.

В разделительном клапане всё происходит таким же образом, только вот при нажатии на шток поток разветвляется на два, а в элементе переключения электропривод изменяет путь движения.

Корректировка трёхходового клапана термостатической головкой с регулятором является довольно распространённым способом, так как она вполне точная и лёгкая и, ко всему, не задействует электричества.

Также есть четырёхходовой смесительный клапан для отопления.

Обзор производителей

3х ходовые клапаны для котла производят несколько отечественных и зарубежных компаний.

Самые востребованные модели клапанов описаны в таблице.

Производитель	Характеристика
ESBE (Швеция)	Этот производитель поставляет продукцию практически по всему миру. Основное внимание уделяет автоматизации управления и энергосберегающим технологиям. Компания даёт гарантию качества, надёжности и экономичности. Модельный ряд представлен распределительными и термосмесительными клапанами, с выносными и встроенными датчиками.
Watts (США)	Производитель владеет тремя крупными подразделениями. В Германии в соответствии со всеми нормами его регулирующая и запорная арматура изготавливается. Отличием этой компании является то, что в модельном ряду у неё наличествуют серии клапанов специально для подключения и монтажа тёплых полов и радиаторов. Кроме всего у этого производителя можно приобрести все необходимые остальные устройства и комплектующие: сервоприводы, датчики и прочее.
Caleffi (Италия)	Этот производитель выпускает данную арматуру для следующих концернов: Viessmann, Buderus, Vaillant, Grundfos. Кроме регулирующих и запорных клапанов, он уделяет внимание клапанам и водораспределительным узлам для тёплых полов. В ассортименте есть смесительный узел со всем необходимым. Продукция компании предназначена для промышленных и бытовых объектов. Её термостатические клапаны созданы учётом работы котлов на твёрдом топливе.
Valtec (Россия-Италия)	Компания вышла на рынок в 2002 году с запорной и регулирующей арматурой для систем отопления, и водоснабжения. Востребованность продукции этого производителя обусловлена оптимальным соотношением цены и качества. Ко всему покупателю предоставляется на оборудование гарантия 10 лет и обязательное страхование.
Herz (Австрия)	Это компания-ветеран, существующая на рынке с 1896 года и выпускающая сантехническую арматуру в Европе. Производитель имеет свои запатентованные технологии, отражающиеся во внешнем виде выпускаемых устройств, их экономичности, качестве и длительной эксплуатации. Особое внимание компания уделяет технологиям энергосбережения. Еще одним преимуществом ее является выпуск под маркой «DE LUXE» арматуры с красивым внешним видом.
Danfoss (Дания)	Изначально эта компания была создана как малый семейный бизнес в 1933 году, однако позже обрела свою популярность, и сейчас штат её сотрудников насчитывает около 24 000 человек, а продукция поставляется в более чем 100 стран мира. Компания производит арматуру для промышленных и бытовых систем отопления. В модельном ряду можно увидеть термостатические клапаны с электронной и механической настройкой, а также термодатчики и сервоприводы.
Systemair (Норвегия)	Активы этой компании стабильно увеличиваются с 1974 года. Уже в 2000 году её продукция вошла на отечественный рынок. Цеха по производству находятся в Турции, Литве, России с 2011 года. Вся продукция имеет сертификат качества.
Barberi (Италия)	Компания характеризуется как надёжная и стабильная. Её смесительные узлы со встроенными термочувствительными элементами пользуются популярностью. Механические термосмесительные клапана производятся для закрытых и открытых систем отопления. Имеет специальную серию для подключения системы «тёплый пол» под названием «L-comfort».

Трёхходовой смесительный клапан для котла – это полезная и нужная вещь в отопительной системе дома, которая даёт возможность эффективнее расходовать нагреваемый теплоноситель, и в то же время экономить. Будь то трёхходовой термостатический клапан для твёрдотопливного котла или газового, он выступает как элемент защиты и тем самым продлевает срок службы агрегата. Однако, чтобы правильно установить клапан, лучше получить консультацию специалиста.

Управление трёхходовым клапаном | LAZY SMART

   30.05.2016    Один комментарий    Рубрика: Автоматика в быту, Основы автоматики, Промышленная автоматизация

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он  используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

• привод с импульсным управлением
• привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший  угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана.  Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан.

При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь.

При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

   Tags: Автоматика газовых котлов, регулятор, ТАР, трёхходовой клапан

---

---

Блог

Что такое шаровой кран?

Шаровой кран является запорным или запорным клапаном. Двухходовые шаровые краны регулируют поток жидкости или газа с помощью вращающегося шара, штока и отверстия. Шаровой кран также является четвертьоборотным клапаном и может использоваться там, где необходимо быстрое и частое срабатывание.

Обычные шаровые краны имеют относительно плохие характеристики дросселирования, поскольку открытое седло может быстро разрушаться в частично открытом или закрытом положении.

Часто задаваемые вопросы

1. Каковы преимущества двухходовых шаровых кранов?

Они обеспечивают надежную герметизацию. Шар тщательно отполирован, чтобы обеспечить герметичность, снижая вероятность утечек, даже если система не используется в течение длительного времени.

Они изготовлены из очень прочных и долговечных материалов, таких как углеродистая сталь или нержавеющая сталь. Двухходовые шаровые краны из нержавеющей стали очень устойчивы и используются в суровых условиях с высокими температурами и химическими веществами.

Обеспечивают более быстрое отключение благодаря четвертьоборотному клапану. Он называется четвертьоборотным, потому что рукоятке требуется только четверть оборота (поворот на 90°), чтобы разрешить или заблокировать поток среды, что чрезвычайно важно в аварийных ситуациях.

Легко определить открытое или закрытое состояние клапана, так как вы можете визуально определить положение рукоятки.

2. Когда следует использовать двухходовые шаровые краны?

Следующий контрольный список можно использовать, чтобы убедиться, что 2-ходовой шаровой кран подходит для использования.

• Требуется более 2 портов: Шаровой кран может иметь от 2 до 4 портов (2-ходовые, 3-ходовые или 4-ходовые шаровые краны).
• Меньшая пропускная способность: 2-ходовые шаровые краны обычно имеют меньший диаметр и меньшую пропускную способность.
• Более высокая скорость открытия или закрытия: требуется всего четверть оборота (поворот на 90°), чтобы разрешить или заблокировать поток среды.
• Требуется герметичное уплотнение и полная отсечка: 2-ходовые шаровые краны обеспечивают надежную герметизацию.
• Используется для приложений с низким давлением: это необходимо для предотвращения гидравлического удара (гидравлического удара).
• Используется для неабразивных сред: шаровые краны обычно имеют мягкое седло, что делает их непригодными для абразивных сред. Мягкие уплотнения могут быть повреждены твердыми частицами или застрять в полостях корпуса.

3. Какие бывают корпуса для 2-ходового шарового крана?

Существует 3 наиболее часто используемых конструкции: корпуса из 1, 2 или 3 частей, которые влияют на то, как клапан собирается и обслуживается.

• Цельные клапаны нельзя разбирать для обслуживания. Это самый дешевый вариант, который часто используется для приложений с низкими требованиями.
Клапаны
• из 2 частей могут быть разобраны для обслуживания и проверки. Клапан необходимо полностью снять с трубопровода, чтобы разделить две части.
Клапаны
• из 3-х частей являются наиболее дорогим вариантом, так как клапан можно отремонтировать, не снимая полностью весь клапан с трубопровода.

4. Какие существуют типы мячей?

В зависимости от того, как шар поддерживается, существует либо конструкция с плавающим шаром, либо конструкция с цапфой.

В конструкции с плавающим шаром мяч удерживается между седлами. Он используется для клапанов с малым проходным сечением (до 6 дюймов) в классах 150 и 300.

В конструкции с цапфой шар поддерживается ниже шара. Клапаны классов 150 и 300 с номиналом 8 дюймов и выше обычно указаны с шариковой конструкцией, установленной на цапфе. Клапаны класса 600 и выше обычно имеют конструкцию с креплением на цапфе размером 1 1/2 дюйма и выше.

5. Каковы различные шаблоны портов?

Шаровые краны доступны со следующими схемами портов:

• Уменьшенный порт
• Порт Вентури
• Полный порт

Для большинства применений используются шаровые краны с уменьшенным проходом, поскольку они менее дороги, чем полнопроходные или полнопроходные клапаны.

Полнопроходные клапаны используются в трубопроводах, которые часто подвергаются очистке скребками и требуют, чтобы диаметр шарового клапана соответствовал внутреннему диаметру трубопровода.

Они также предназначены для врезки под давлением и там, где перепад давления на клапане становится очень критическим.

6. Какие конструкции седла доступны для шаровых кранов?

Конструкция с мягким седлом: Шаровые краны обычно снабжены мягкими седлами, такими как PTFE, заполненный PTFE, нейлон, Buna-N и неопрен. Эти мягкие седла ограничивают максимальную рабочую температуру и делают клапан непригодным для работы с абразивными материалами.

Антистатическое исполнение: Когда клапаны снабжены мягкими седлами, антистатическая конструкция обеспечивает электрическую непрерывность между шаром, штоком и корпусом клапана.

Конструкция «металл по металлу»: Для применения в абразивных средах или в условиях высокой герметичности, таких как очень высокое давление, температура выше 392°F или если в жидкости присутствуют твердые частицы, можно использовать шаровые краны с седлом металл по металлу. Они имеют покрытие из карбида вольфрама.

Для работы в условиях высоких температур клапаны обычно оснащаются удлиняющими крышками, чтобы гарантировать, что оператор находится в зоне температуры окружающей среды. Шаровые краны с металлическим седлом обычно используются в тех случаях, когда требуется высокий уровень безопасности, например, в системе HIPPS. Испытание седла на герметичность проводят в соответствии с BS 6755, часть I, класс B.

7. Как эффективно и безопасно использовать двухходовой шаровой кран?

Двухходовые шаровые краны лучше всего использовать в системах с низким давлением, чтобы предотвратить гидравлический удар (гидравлический удар). Двухходовые шаровые краны обеспечивают более быстрое отключение благодаря четвертьоборотному клапану. Такое резкое отключение среды может вызвать скачок давления, создающий шум, как будто по трубам ударяют молотком (гидравлический удар). Этот мощный гидравлический удар может разрушить систему и вызвать утечку. Чтобы уменьшить последствия гидравлического удара, можно установить несколько устройств безопасности, таких как расширительные баки, аккумуляторы и продувочные клапаны.

Если клапаны используются для работы с газом под высоким давлением, используйте уплотнительные кольца взрывной декомпрессии. При использовании обычных эластомерных уплотнительных колец существует вероятность поглощения газа молекулярной структурой. Если клапан подвергается внезапной декомпрессии, газ будет быстро расширяться и может разрушить уплотнительное кольцо. Чтобы исключить эту возможность, доступны специальные уплотнительные кольца или манжетные уплотнения, подходящие для таких условий эксплуатации.

Если требуется пожаробезопасная конструкция, клапан будет иметь маркировку «FIRE-SAFE» в соответствии с одной из следующих спецификаций: ISO 1049.7, BS 6755-2, API 607 ​​или API 6FA.
У 2-ходовых шаровых кранов тоже есть шанс выйти из строя. Клапан либо не закрывался полностью из-за поврежденного уплотнения, либо клапан не двигался, так как мусор блокировал клапан. Важно проводить частые проверки, чтобы убедиться, что уплотнение не повреждено, и удалить любой мусор, попавший в клапан.

8. На что обратить внимание при покупке шарового крана?

При покупке двухходового шарового крана обратите внимание на следующее:

• Размер клапана
• Класс давления
• Тип шара: плавающий шар или конструкция с креплением на цапфе
• Шаблон: стандартный шаблон или короткий шаблон
• Диаметр отверстия: полнопроходной или уменьшенный
• Концы: фланцевые, под приварку враструб, с резьбой или под приварку встык
• Антистатическое устройство
• Детали привода: рычаг, редуктор или привод (электрический, пневматический или гидравлический)
• Задвижка надземная или подземная с удлиненным штоком (указать глубину заглубления и размер выступа штока)
• Корпус, посадочные кольца, отделка, цапфа, уплотнения, болты, гайки, прокладки и упаковочный материал
• Требования к сертификации

При необходимости обратите внимание на следующее:

• Подъемные проушины или проушины: обычно указываются для клапанов весом более 250 кг
• Седло (если клапан не с мягким седлом, например, с металлическим седлом)
• Ориентация клапана (если клапан не установлен штоком вверх)
• Опора клапана (если требуется расчетом напряжения): изготавливается по индивидуальному заказу, обычно не поставляется как часть стандартной конструкции
• Расстояние между сторонами (если нестандартное)
• Запорное устройство (при необходимости): для удержания клапана в заблокированном открытом или закрытом положении
• Дренажный патрубок (при необходимости)
• Штуцер для ввода герметика (при необходимости)
• Горячая врезка (при необходимости)
• Испытание на пожаробезопасность (при необходимости)
• Встроенный байпас (при необходимости)
• Спецификация окраски (применимо к проекту)

Получите 2-ходовые шаровые краны сегодня

Lian Ee Hydraulics уже 30 лет находит инновационные решения для самых сложных гидравлических соединений в мире.
