Триггер-диод (Динистор) — принцип работы, как проверить мультимертом, характеристики и маркировка

Содержание:

Динистор – разновидность неуправляемого тиристора, который имеет структуру их четырех слоев. Ими являются p-n-p-n-структуру. Изготавливаются эти радиодетали обычно из кремния, либо из материлов на его основе. Анод связывается с положительным (плюсовым) контактом питания и является областью перехода типа р. Катод имеет область перехода n. Самые крайние части динистора являются эмиттерами, а средние – его базой.

В статье будет разобраны все особенности устройства динистора, а также где они используются. В качестве дополнения, данный материал содержит несколько интересных роликов на данную тему и одну скачиваемую статью.

Динистор.

Как работает динистор

Динисторы, это подкласс двухвыводных тиристоров (без управляющего вывода). Динисторы можно разделить по типу вольтамперной характеристики на симметричные и несимметричные. Динистор с несимметричной ВАХ имеет катод и анод, работает только при положительном смещении. При обратном смещении прибор может выйти из строя. Когда напряжение на выводах динистора достигает значения напряжения переключения Uпер, динистор триггерно переходит из закрытого в открытое состояние, и начинает проводить ток от минимального значения тока удержания Iуд, до максимально допустимого значения. При уменьшении значения тока ниже тока удержания динистор переходит в закрытое состояние.

Динистор – это двунаправленный триггерный неуправляемый диод, аналогичный по устройству тиристору небольшой мощности. В его конструкции отсутствует управляющий электрод. Он обладает низкой величиной напряжения лавинного пробоя, до 30 В.

Принципиально это два однополярных динистора включенных встречно параллельно. У симметричных динисторов нельзя выразить катод и анод, поскольку принципиально оба вывода равнозначны. Виды популярных моделей динисторов приведены в таблице.

Таблица видов динисторов.

ВАХ симметричного динистора отражает две рабочие области, симметричные относительно нуля. Такой динистор можно использовать в цепях переменного напряжения. На ВАХ имеются обозначения величин со знаком минус, это подчёркивает значение величин при токе противоположного направления. Uпер и -Uпер – напряжения переключения динистора; Iпер, -Iпер, Iуд и -Iуд – токи переключения и удержания соответственно.

Разновидность динистора.

Устройства, их аналоги и тиристоры

Наряду с приборами, предназначенными для линейного усиления сигналов, в электронике, в вычислительной технике и особенно в автоматике широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: закрытое, характеризующееся высоким сопротивлением; и открытое, характеризующееся минимальным сопротивлением.

Динистор

В результате переходы Πι и П₃ окажутся в прямом направлении, а переход П₂ — в обратном. В результате получится, что в одном приборе как бы сочетаются два транзистора. Наличие отрицательного участка на характеристике динистора обусловлено той же причиной, что и у лавинного транзистора: у обоих приборов на этом участке задан постоянный ток базы, причем у динистора он равен нулю.

Предпочтением пользуются кремниевые динисторы, так как у них коэффициент инжекции при малых токах близок к нулю и с ростом тока увеличивается весьма медленно. Еще одним преимуществом кремниевого прибора является малая величина тока в запертом состоянии. Вместе с тем кремниевые переходы характеризуются большой величиной падения прямого напряжения на переходе и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.

Динисторы модели КН102А

Аналог динистора

Если в устройстве нет возможности установить требуемый динис- тор, можно пойти по другому пути и собрать схему. В данном случае роль основного проводящего элемента играет тринистор VS1 (КУ221), электрические параметры которого определяют характеристики аналога динистора. Момент открывания зависит от стабисто- ра VD1, а обратный ток — от диода VD2. Такой аналог может быть использован в радиолюбительских разработках различной сложности и стать настоящей палочкой-выручалочкой при отсутствии нужного динистора. Данный узел имеет следующие электрические характеристики: напряжение до 120 В и ток до 0.8 А. Эти характеристики будет иными, если в схеме будут использованы другие элементы, например тиристор КУ202Л. Такая схема включения элементов является универсальной.

В практике радиолюбителя возможны случаи, когда требуется замена популярного динистора КН102Ж (или с другим буквенным индексом). Так, при необходимости использовать аналог в электрических цепях с большим напряжением, например в цепи осветительной сети 220 В, сопротивление резистора Ri увеличивают до 1 кОм, ста- бистор заменяют на КС620А. Если в запасе не окажется нужного три- нистора (типа КУ201, КУ202, КУ221 и аналогичных по электрическим характеристикам), его заменяют тиристором КУ101Д. Кроме того, если под рукой не окажется динистора КН102Ж, его можно заменить последовательной цепью динисторов серии КН102 (или аналогичных) с меньшим напряжением включения. Динистор КН102Ж открывается при напряжении 130…150В. Это следует учитывать при замене аналоговой схемой или цепочкой динисторов.

Вообще, одной из причин популярности динисторов, используемых в электронных узлах с большим напряжением, является конкурентоспособность этого прибора по сравнению со стабилитроном: найти стабилитроны на высокое напряжение не просто, да и стоимость такого прибора достаточно высока. Кроме того, падение напряжения на динисторе во включенном состоянии невелико, а рассеиваемая мощность (и рост температуры) значительно меньше, чем при установке стабилитрона.

Электронные устройства с динисторами (многие из этих устройств являются источниками питания и преобразователями напряжения) имеют такие преимущества; как малая рассеиваемая мощность и высокая стабильность выходного напряжения. Одним из недостатков является ограниченный выбор выходных напряжений, обусловленный напряжением включения (открывания) динисторов. Устранение этого недостатка — задача разработчиков и производителей современной элементной базы динисторов.

Это интересно! Все о полупроводниковых диодах.

Тиристор

Снабдим одну из баз динистора, например щ, внешним выводом и используем этот третий электрод для задания дополнительного тока через переход р\-щ. Для реальных четырехслойных структур характерна различная толщина баз. В качестве управляющей используется база, у которой коэффициент передачи оц близок к единице. В этом случае прибор будет обладать свойствами тиратрона. Для такого прибора, или тиристора, используется та же терминология, что и для обычного транзистора: выходной ток называется коллекторным, а управляющий — базовым. Эмиттером считается слой, примыкающий к базе, хотя с физической точки зрения эмиттером является и второй внешний слой, в данном случае — п₂.

[stextbox id=’info’]При увеличении управляющего тока Iq напряжение прямого переключения уменьшается, отчасти возрастает ток прямого переключения и уменьшается ток обратного переключения. В результате отдельные кривые с ростом тока 1(, как бы «вписываются» друг в друга вплоть до полного исчезновения отрицательного участка (такую кривую называют спрямленной характеристикой). [/stextbox]

Мощные тиристоры используются в качестве контакторов, коммутаторов тока, а также в преобразователях постоянного напряжения, инверторах и выпрямительных схемах с регулируемым выходным напряжением. Время переключения у тиристоров значительно меньше, чем у тиратронов. Даже у мощных приборов (с токами в десятки ампер и больше) время прямого переключения составляет около 1 мкс, а время обратного переключения не превышает 10…20 мкс.

Наряду с конечной длительностью фронтов напряжения и тока имеют место задержки фронтов по отношению к моменту подачи управляющего импульса. Наряду с мощными тиристорами разрабатываются и маломощные высокочастотные варианты. В таких приборах время прямого переключения составляет десятки, а время обратного переключения — сотни наносекунд. Столь высокое быстродействие обеспечивается малой толщиной слоев и наличием электрического поля в толстой базе. Маломощные быстродействующие тиристоры используются в различных спусковых и релаксационных схемах.

Динисторы КН102И.

Динистор: вах , основные соотношения для токов

Динистор – это неуправляемый тиристор, имеющий четырехслойную p-n-p-n-структуру, изготовленную на основе кремния.При приложении напряжения переходы П1 и П3 в прямом, а П2 в обратном смещении, поэтому все напряжение припадет к П2. 1 – если увеличивать напряжение, то в области p1 и p2 будут инжектироваться заряды, эти носители приближаются к переходу П2 и, перебрасываясь через него, образуют ток I0, при малом напряжении это напряжение почти полностью поглощается на П2.

2 – Ток через П2 увеличивается, но сопротивление уменьшается значительно сильнее, поэтому напряжение П2 уменьшается;
3 – При открытии всех переходов ток возрастает и ограничивается внешним сопротивлением;
Alpha1 и alpha2 – коэф передачи тока соответствующих переходов.

Тиристор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с четырёхслойной структурой р-n-p-n-типа, обладающий в прямом направлении двумя устойчивыми состояниями — состоянием низкой проводимости (тиристор заперт) и состоянием высокой проводимости (тиристор открыт). В обратном направлении тиристор обладает только запирающими свойствами. Т.е тиристор — это управляемый диод. Тиристоры подразделяются на тринисторы, динисторы и симисторы. Перевод тиристора из закрытого состояния в открытое в электрической цепи осуществляется внешним воздействием на прибор: либо воздействие напряжением (током), либо светом (фототиристор). Тиристор имеет нелинейную разрывную вольтамперную характеристику (ВАХ).

Основная схема тиристорной структуры представлена на рис. 1. Она представляет собой четырёхполюсный p-n-p-n прибор, содержащий три последовательно соединённых p-n перехода J1, J2, J3. Контакт к внешнему p-слою называется анодом, к внешнему n-слою — катодом. В общем случае p-n-p-n прибор может иметь два управляющих электрода (базы), присоединённых к внутренним слоям. Прибор без управляющих электродов называется диодным тиристором (или динистором). Прибор с одним управляющим электродом называют триодным тиристором или тринистором (или просто тиристором).

Режим обратного запирания

Два основных фактора ограничивают режим обратного пробоя и прямого пробоя:

– Лавинный пробой.

– Прокол обеднённой области.

В режиме обратного запирания к аноду прибора приложено напряжение, отрицательное по отношению к катоду; переходы J1 и J3 смещены в обратном направлении, а переход J2 смещён в прямом. В этом случае большая часть приложенного напряжения падает на одном из переходов J1 или J3 (в зависимости от степени легирования различных областей). Пусть это будет переход J1. В зависимости от толщины Wn1 слоя n1 пробой вызывается лавинным умножением (толщина обеднённой области при пробое меньше Wn1) либо проколом (обеднённый слой распространяется на всю область n1, и происходит смыкание переходов J1 и J2).

Интересно почитать: инструкция как прозвонить транзистор.

Режим прямого запирания

При прямом запирании напряжение на аноде положительно по отношению к катоду и обратно смещён только переход J2. Переходы J1 и J3 смещены в прямом направлении. Большая часть приложенного напряжения падает на переходе J2. Через переходы J1 и J3 в области, примыкающие к переходу J2, инжектируются неосновные носители, которые уменьшают сопротивление перехода J2, увеличивают ток через него и уменьшают падение напряжения на нём. При повышении прямого напряжения ток через тиристор сначала растёт медленно, что соответствует участку 0-1 на ВАХ.

Динисторы в бумажной упаковке.

В этом режиме тиристор можно считать запертым, так как сопротивление перехода J2 всё ещё очень велико. По мере увеличения напряжения на тиристоре снижается доля напряжения, падающего на J2, и быстрее возрастают напряжения на J1 и J3, что вызывает дальнейшее увеличение тока через тиристор и усиление инжекции неосновных носителей в область J2. При некотором значении напряжения (порядка десятков или сотен вольт), называется напряжением переключения VBF (точка 1 на ВАХ), процесс приобретает лавинообразный характер, тиристор переходит в состояние с высокой проводимостью (включается), и в нём устанавливается ток, определяемый напряжением источника и сопротивлением внешней цепи.

Режим прямой проводимости

Когда тиристор находится во включенном состоянии, все три перехода смещены в прямом направлении. Дырки инжектируются из области p1, а электроны — из области n2, и структура n1-p2-n2 ведёт себя аналогично насыщенному транзистору с удалённым диодным контактом к области n1. Следовательно, прибор в целом аналогичен p-i-n (p+-i-n+)-диод.

Заключение

Рейтинг автора

Написано статей

Подробнее о работе динисторов можно узнать из статьи Динисторы и его аналоги. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки статьи:

www.studfile.net

www.volt-info.ru

www.instrument16.ru

www. electrik.info

www.nauchebe.net

ПолупроводникиSMD транзисторы

ПолупроводникиЧто такое симистор (триак)

Динистор DB3. Характеристики, проверка, аналог, datasheet

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики динистора DB3 изображена ниже:

Цоколевка динистора DB3

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.

Характеристики динистора DB3

Аналоги динистора DB3

HT-32

Как проверить динистор DB3

Единственное, что можно определить простым мультиметром – это короткое замыкание в динисторе, в этом случае он будет пропускать ток в обоих направлениях. Подобная проверка динистора схожа с проверкой диода мультиметром.

Для полной же проверки работоспособности динистора DB3 мы должны плавно подать напряжение, а затем посмотреть при каком его значении происходит пробой и появляется проводимость полупроводника.

Источник питания

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Первое, что нам понадобится, это регулируемый источник питания постоянного напржения от 0 до 50 вольт. На рисунке выше показана простая схема подобного источника. Регулятор напряжения, обозначенный в схеме — это обычный диммер, используемый для регулировки комнатного освещения. Такой диммер, как правило, для плавного изменения напряжения имеет ручку или ползунок. Сетевой трансформатор 220В/24В. Диоды VD1, VD2 и конденсаторы С1, С2 образуют однополупериодный удвоитель напряжения и фильтр.

Этапы проверки

Шаг 1: Установите нулевое напряжение на выводах Х1 и Х3. Подключите вольтметр постоянного тока к Х2 и Х3. Медленно увеличивайте напряжение. При достижении напряжения на исправном динисторе около 30 (по datasheet от 28В до 36В), на R1 резко поднимется напряжение примерно до 10-15 вольт. Это связано с тем, что динистор проявляет отрицательное сопротивление в момент пробоя.

Шаг 2: Медленно поворачивая ручку диммера в сторону уменьшения напряжения источника питания, и на уровне примерно от 15 до 25 вольт напряжение на резисторе R1 должно резко упасть до нуля.

Шаг 3: Необходимо повторить шаги 1 и 2, но уже подключив динистор на оборот.

Проверка динистора с помощью осциллографа

Если есть осциллограф, то мы можем собрать на тестируемом динисторе DB3 релаксационный генератор.

В данной схеме конденсатор заряжается через резистор сопротивлением 100k. Когда напряжение заряда достигает напряжения пробоя динистора, конденсатор резко разряжается через него, пока напряжение не уменьшится ниже тока удержания, при котором динистор закрывается. В этот момент (при напряжении около 15 вольт) конденсатор опять начнет заряжаться, и процесс повторится.

Период (частота) с начала заряда конденсатора и до пробоя динистора зависит от емкости самого конденсатора и сопротивления резистора. При постоянном сопротивлении резистора в 100 кОм и напряжении питания 70 вольт емкость будет следующая:

C = 0,015мкф — 0,275 мс.
С = 0,1мкф — 3 мс.
C = 0,22 мкф — 6 мс.

С = 0,33 мкф — 8,4 мс.
С = 0,56 мкф — 15 мс.

Скачать datasheet на DB3 (242,6 KiB, скачано: 12 070)

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Даташит

— Имеют ли диоды TVS полярность?

спросил 1 год, 5 месяцев назад

Изменено 1 год, 5 месяцев назад

Просмотрено 761 раз

\$\начало группы\$

Я делаю схему USB-UART для ESP32.

Почему LESD5D5.0CT1G 9В даташите 0016 указана полярность? Разве TVS не двунаправленный? Какое правильное положение для такого диода?

Моя схема:

диоды
техпаспорт
компоновка
телевизоры
\$\конечная группа\$
\$\начало группы\$
TVS — это мощные стабилитроны, которые работают с более низким импедансом, чем сигнальные стабилитроны, и с более низким напряжением, и более надежны, чем MOV.
И TVS, и MOV бывают одно- и двунаправленными моделями.
В вашем техническом паспорте представлены характеристики и ответы на ваш вопрос. Он явно биполярный.
Кажется, они показывают, что используют один и тот же корпус как для однополярных, так и для биполярных чипов, поэтому не обращайте внимания на эту маркировку.
\$\конечная группа\$
2
\$\начало группы\$
Нет, TVS не двунаправленные. Вы можете купить двунаправленные телевизоры, но это просто упакованные однонаправленные телевизоры

Однако обычно двунаправленные TVS имеют маркировку полярности просто из-за используемого общего пакета. В таких ситуациях правильная ориентация должна быть совмещена с контактом, т.е. контакт 1 == сторона с маркировкой полярности.
\$\конечная группа\$
1
\$\начало группы\$
Диод TVS у вас симметричный, но не все диоды TVS симметричны.
TVS упакован в стандартную упаковку, а потому имеет смысл маркировать какой пин какой, так как логичнее определять пин, чем объяснять людям, почему у него нет маркировки для определения пин 1 и его можно монтировать в любом направлении.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
Все, что вам нужно знать о диодах TVS
В нашем руководстве рассматриваются различные типы диодов TVS, доступные для различных задач и проектов.
Что такое диод TVS?
Диоды TVS (подавитель переходного напряжения) — это компоненты, которые используются для защиты чувствительных компонентов, таких как полупроводники. Они предназначены для того, чтобы реагировать на скачки напряжения и фиксировать напряжение на заданном уровне перед входом в цепь. Они действуют аналогично фильтрам на воздуховодах или водопроводных трубах.

TVS-диоды используются в ИС (интегральных схемах) для защиты от перенапряжения и воздействия дуги, EFT (быстрых электрических переходных процессов), ESD (электростатического разряда), индуктивного переключения нагрузки и даже ударов молнии.
Применение ограничителей переходных напряжений включает защиту следующих компонентов и оборудования:
МОП-память
Телекоммуникационное оборудование
Микропроцессоры
Линии электропередач переменного тока
Бытовое электронное оборудование
Эти компоненты имеют преимущество по сравнению со стандартными диодами, так как они имеют большую площадь поперечного сечения P-N перехода. Эта большая конструкция означает, что диоды TVS могут безопасно проводить большие токи на землю, сводя к минимуму потенциальный вред. Они также обеспечивают быструю реакцию на высокие переходные пики, быстро подавляя напряжение и обеспечивая защиту цепей.

Просмотреть все диоды TVS
Как работают диоды TVS?
Всплески и перенапряжения могут быть вызваны различными факторами, как внутренними, так и внешними. Переходные процессы бывает трудно предсказать, поскольку некоторые из них повторяются, другие происходят только один раз, а продолжительность и интенсивность переходного процесса могут сильно различаться. В результате диоды TVS являются важными устройствами, которые вы должны использовать для защиты вашей схемы от риска переходных процессов.
Ограничители переходного напряжения обычно устанавливаются параллельно цепи. Они фильтруют ток для защиты цепи и могут подавлять величину напряжения, которое может пройти через соединение в любой момент времени. Это очень полезно в случае появления всплесков. Зажимное действие затем ограничивает напряжение до заданного уровня и отводит избыточное напряжение от цепи к земле.
Как работают диоды TVS
На этой схеме показано, как TVS отводит переходный ток на землю. Это показывает тот факт, что напряжение, воспринимаемое защищаемой нагрузкой, ограничено уровнем ограничения напряжения TVS.
Как выбрать диод для TVS
По сути, выбор диода для TVS зависит от различных ключевых факторов и отличительных особенностей. Руководство по выбору диодов для TVS должно быть удобным, чтобы помочь вам выбрать лучший компонент для вашей установки, но есть несколько основных ценностей, которые вы должны учитывать при выборе диодов для TVS.
Чтобы помочь вам начать работу, всегда следует учитывать следующие важные атрибуты:
Конфигурация
Напряжение фиксации
Пиковый импульсный ток
Физические размеры
Наряду с указанными выше атрибутами следует учитывать следующие дополнительные характеристики:
Напряжение пробоя — номинальное напряжение, при котором диод обеспечивает защиту и начинает отводить ток от цепи к земле

Напряжение обратного зазора – рабочее напряжение, которое не должно превышаться
Наконец, последний фактор, который следует учитывать при выборе диода TVS, — это конкретный тип диода, который вам нужен. В следующем разделе более подробно рассматриваются некоторые типы ключей.

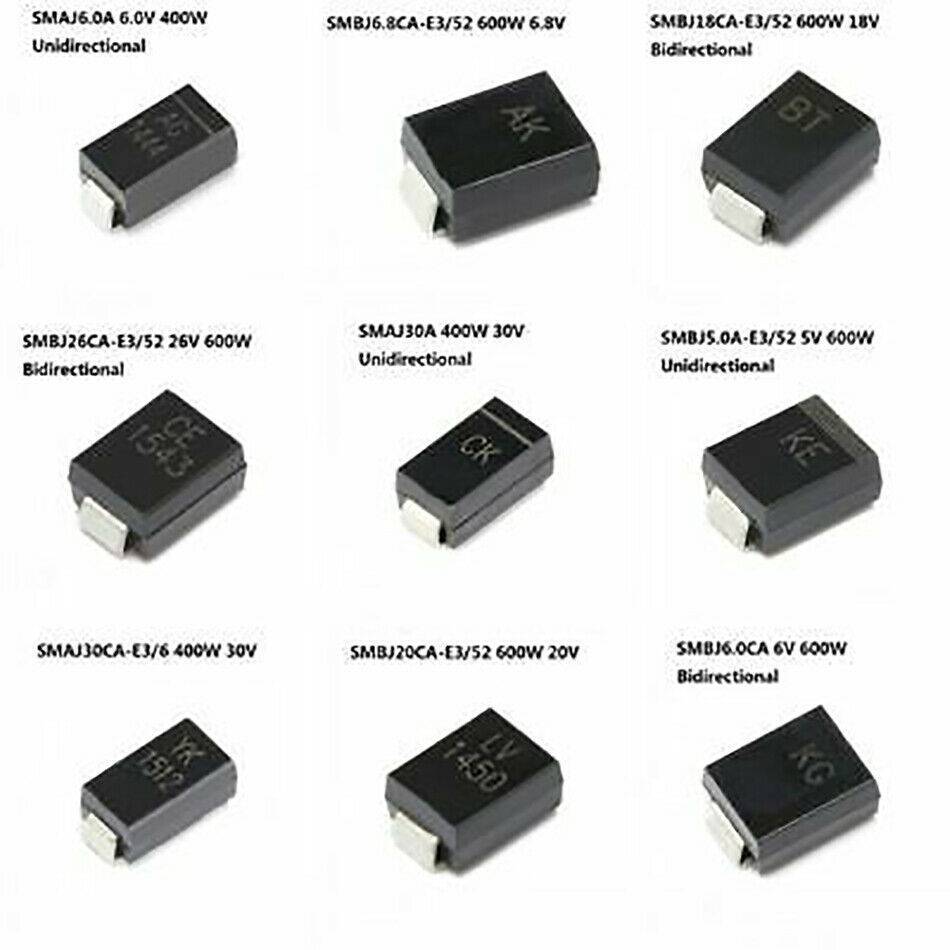

Типы диодов TVS
Существует несколько различных типов диодов TVS, каждый из которых имеет уникальные характеристики и подходит для различных приложений и схем.
Доступны как сквозные, так и поверхностные типы. Кроме того, эти компоненты могут быть однонаправленными или двунаправленными, что обеспечивает большую гибкость при выборе типа диода TVS, который лучше всего подходит для вашей установки.
Некоторые из основных типов диодов TVS более подробно описаны ниже:
Стабилитрон
Стабилитроны являются одним из наиболее известных типов TVS. Эти компоненты имеют пониженное напряжение пробоя (напряжение стабилитрона), что позволяет им проводить контролируемые пробои, сохраняя ток, проходящий через диод, близким к напряжению стабилитрона. Их также можно использовать для создания опорного напряжения и обеспечения защиты цепи от перенапряжения и электростатического разряда.
Стабилитроны идеально подходят для высокочастотных цепей и высокоскоростных линий передачи данных. Поскольку они предназначены для работы с малой энергией, они широко используются для отвода и фиксации в цепях такого типа.
Купить сейчас
Автомобильные TVS-диоды
TVS-диоды используются в автомобильной промышленности для защиты чувствительных компонентов и полупроводниковых устройств от повреждений, вызванных переходными выбросами и разрядами. Их можно использовать в нескольких различных местах в транспортных средствах для обеспечения защиты, в том числе рядом с генератором и регулятором (защищает от событий с высокой энергией, таких как затухание поля или сброс нагрузки) и электронных шин данных (защищает от событий электростатического разряда). несколько примеров.
Купить сейчас
Двунаправленный диод
Двунаправленные диоды могут работать как при положительном, так и при отрицательном напряжении. Это делает их более универсальными, чем однонаправленные диоды, которые работают только с положительным или отрицательным напряжением, а не с обоими.
Стоит отметить, что другие типы диодов TVS также могут быть двунаправленными. Например, стабилитроны являются двунаправленными, что делает их более приспособленными для работы с переменными напряжениями в цепях.
Купить сейчас
Диод напряжения фиксации
Диоды напряжения фиксации также являются стандартными типами диодов. Этот термин в основном используется для обозначения зажимов, которые защищают чувствительные устройства от переходных процессов и перенапряжения.
Специализированные фиксирующие диоды хорошо справляются с этими высокими напряжениями, отводя избыточное и ограничивая остаточное напряжение. Кроме того, фиксирующие диоды TVS можно использовать для защиты особенно чувствительных компонентов и цепей, реагируя на переходные процессы намного быстрее, чем альтернативные варианты, чтобы снизить вероятность повреждения.
Диод электростатического разряда
Не все диоды чувствительны к электростатическому разряду, поэтому важно выбрать правильное устройство, если вам необходимо обеспечить защиту от электростатического разряда. Диоды ESD должны быть размещены на трассе на как можно более коротком расстоянии от земли. Диоды для защиты от электростатического разряда
предназначены для защиты ИС от высоковольтных электростатических разрядов. Они поглощают аномальное напряжение, чтобы обеспечить защиту и предотвратить неисправность цепей. При возникновении электростатического разряда устройство выходит из строя и создает путь с низким импедансом для ограничения и отвода тока на землю, защищая цепь.
Купить сейчас
Littelfuse Diode
Littelfuse является ведущим поставщиком электронных компонентов, предлагающим лучшие на рынке устройства защиты цепей. Диоды Littelfuse отличаются высоким качеством и обеспечивают высокий уровень защиты, что делает их отличным выбором для многих приложений.
Компоненты и полупроводники Littelfuse доступны в различных типах и конфигурациях, подходящих для любой схемы. Благодаря разнообразию вариантов на выбор, убедитесь, что вы выбрали наиболее подходящий тип для ваших требований.
Купить
Защитный диод
Защитные диоды можно использовать в цепях, где ток течет в прямом направлении. Они предназначены для защиты устройств, которые чувствительны и отрицательно реагируют на ток, протекающий через них в обратном направлении. По сути, роль защитного диода заключается в защите цепи от обратного напряжения.
При выборе защитного диода важно проверить пиковое обратное напряжение, так как этот параметр определяет, какое количество диода может быть поглощено до того, как он выйдет из строя и сможет пройти ток.
Диод для подавления переходных процессов
Диоды для подавления переходных процессов (также известные как подавители переходных напряжений или Transorb) — это компоненты, используемые для подавления переходных напряжений, таких как электростатические разряды. Они заземляют фиксированное напряжение и, следовательно, предотвращают повреждение цепей и хрупких компонентов пиками.
Эти устройства идеально подходят для цепей и приложений с умеренной частотой.
