Дымоход через деревянную стену: Монтаж дымохода через стену снаружи деревянного дома в Санкт-Петербурге

Обустройство дымохода в деревянном доме

Самое сложное при обустройстве дымохода в деревянном доме заключается в правильном прохождении склонных к возгоранию конструкций. Ничем не экранированная труба может нагреваться (в зависимости от типа топлива) до температуры от 250°C до 700°C. А древесина уже при 180°C начинает обугливаться и чернеть, а при длительном воздействии нагрева в 230-260°C может начаться активное горение. Соответственно, при обустройстве дымоходной трубы в деревянном доме эти факторы стоят на первом месте. Хотя есть и другие задачи.

Способы вывода дымохода из деревянного дома на улицу

Конструкция большинства котлов отопления рассчитана на вывод дымоходной трубы из деревянного дома одним из двух способов:

1. Через межэтажное перекрытие и кровлю.
2. Через стену.

Первый способ применяется в тех случаях, когда помещение котельной не имеет ни одной наружной стены. Либо когда отопительный котёл по тем или иным причинам располагается на большом удалении от внешних стен. В таких случаях дымоход приходится выводить вертикально вверх, проходя через межэтажное перекрытие и кровлю. Недостатком такого способа является то, что от горячей трубы необходимо защищать сразу две конструкции.

Чтобы защитить от возгорания деревянные конструкции межэтажного перекрытия, чаще всего применяется установка металлического фланца. За счёт него между горячей трубой и древесиной выдерживается нормативное расстояние — 380 мм. Другим способом безопасного обустройства этого узла дымоходной системы является использование асбестовой прослойки. При её наличии расстояние между дымоходом и деревянными конструкциями разрешается уменьшить до 250 мм.

С проходом трубы через кровлю всё довольно просто только в тех случаях, когда крыша укрыта негорючим материалом. Например, металлочерепицей. Если же в роли кровельного материала выступает ондулин или мягкая битумная черепица, то между ним и дымоходом должно выдерживаться расстояние в 250 мм. Остающееся пространство заполняется готовыми заводскими комплектами, предназначенными для таких конфигураций.

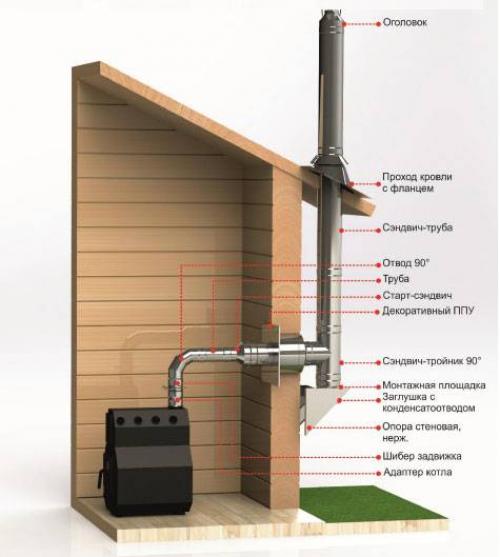

Вывод дымохода через стену по факту является более простым способом. Но доступен он только тогда, когда отопительный котёл располагается непосредственно возле наружной стены. Когда он находится на удалении от неё более, чем на 1 м, вывод через стену невозможен, так как образуется длинный участок горизонтально расположенной трубы. А это негативно скажется на тяге внутри дымохода и, соответственно, на эффективности и безопасности котла.

Чтобы обезопасить при таком исполнении деревянную стену, дымоход выводится через предварительно установленный теплоизолирующий стакан. Нормы по расстояниям от трубы до древесины здесь такие же, как и в случае с проходом через межэтажное перекрытие.

Существенно упростить задачу обустройства дымохода в деревянном доме позволяет применение двухслойной трубы с теплоизолятором внутри. Такой дымоход можно изготовить самостоятельно, взяв две трубы разного диаметра, и компенсировав разницу базальтовой негорючей ватой. Также есть более дорогой вариант — керамические дымоходные трубы. Они продаются в виде готовых секций, из которых несложно собрать систему с требуемыми параметрами.

Общие требования к обустройству дымохода

Нормы и правила обустройства дымоходной системы прописаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Вот несколько требований из этого документа:

• Расстояние между дымоходной трубой без теплоизоляции и деревянными конструкциями должно быть не менее 380 мм.
• Если труба с двумя прослойками листового асбеста, расстояние можно уменьшить до 250 мм.
• Дымоходные трубы с утеплителем из базальтовой ваты могут располагаться на расстоянии 130 мм от деревянных конструкций.
• Расстояние от дымохода до стропил должно быть не менее 300 мм.

Чтобы не допустить опасных ошибок, лучше всего доверить проектирование и сборку дымоходной системы в деревянном доме соответствующим специалистам.

Как выбрать надёжного подрядчика для строительства деревянного дома?

Выбор специалистов по строительству – задача стратегическая, ведь результат закладывается на годы и даже десятилетия вперёд. В таких вопросах нельзя чрезмерно экономить, хотя всегда хочется избавить себя от лишних и особенно неоправданных расходов….

Читать статью полностью

Правильная гидроизоляция каркасного дома

При строительстве каркасного дома одним из важных моментов является гидроизоляция. Отсутствие гидроизоляции со временем приводит к разрушению деревянных несущих элементов, появлению плесени и грибка, а также ухудшению теплоизоляции.

Читать статью полностью

Выбираем оптимальную толщину бруса для загородного дома

Выбор толщины деревянного бруса является важным этапом в строительстве загородного дома. От правильного выбора зависят качество, прочность и теплоизоляция дома.

Читать статью полностью

Монтаж дымохода через деревянную стену: основные правила вывода

Содержание статьи

• 1 Достоинства и недостатки наружного дымохода
• 2 Основные правила монтажа
• 3 Что нужно учитывать при выведении дымохода через стену дома?

Сделать монтаж дымохода через деревянную стену можно самостоятельно, без привлечения для этого специалистов, услуги которых нужно будет оплачивать.

Его зачастую устанавливают со всей системой отопления, которую делают в процессе возведения здания, но все же не всегда так происходит. Что делать, если здание уже готово к заселению, но оно без отопления? Сегодняшняя информация поможет сделать самостоятельно безопасный и надежный дымоход в доме.

Достоинства и недостатки наружного дымохода

Существует несколько положительных моментов в наружном дымоходе, к основным из них относятся следующие:

• больше свободного места в доме, так как некоторая его часть находится на улице;
• время монтировки его в деревянном доме может быть любое, когда вам будет удобно;
• процесс установки легкий, поэтому каждый может сделать его, руководствуясь правильными инструкциями;
• главным плюсом является сохранение целостности перекрытия и перегородок, которые находятся между этажами.



Выделяют также и некоторые недостатки, к которым относится:

1. Обязательное утепление труб дымохода.
2. Частичная потеря тепла.
3. Минусом еще может стать стена, которая находится между главным источником тепла и дымовым каналом. Она может быть как кирпичная, так и деревянная, за счет чего нужно будет установить горизонтальные каналы. Данные элементы позволяют снижать тягу при необходимости. Длина каналов тоже важна, причем чем меньше протяжность участка, тем будет больше производительность, соответственно, и увеличение тяги. К тому же, от материала зависит и система устройства наружного дымохода.
4. Площадь комнаты должна быть рассчитана на место и для дымохода, хоть она и небольшая, но все же нужно учитывать этот факт.
5. Из-за своей структуры большинство энергии идет на отопление не самого здания, а улицы.
6. Не всегда он может правильно вписаться в архитектурное решение постройки.

Основные правила монтажа

Существует 2 вида системы устройства наружного дымохода, а именно:

• одноконтурная.
• двухконтурная.

Самая легкая в установке, конечно же, первая, ведь для нее необходимо взять самую обычную нержавеющую трубу. Но преимущество отдают именно двухконтурной, поскольку она намного экономичнее и долговечнее первой. Чтобы сделать такую систему, необходимо взять две трубы и материал для изоляции. Такая система станет спасением для дома, в котором деревянные стены.

Для того чтобы вывести дымоход самостоятельно, вам потребуются некоторые элементы, такие как:

1. Крепления, которые уменьшат боковую нагрузку.
2. Нержавеющий тройник с теплоизоляцией. Он нужен, чтобы сделать проход дымохода через стену и присоединить к нему источник тепла. С помощью такого элемента вы сможете легко в последующем чистить дымоход.
3. Слой материала, который изолирует от потери тепла ваш дом, должен быть достаточно широким. Зашивать трубы после теплоизоляции нужно любым водонепроницаемым материалом: нержавеющей или цинковой сталью, ну или обычным кирпичом.

Что нужно учитывать при выведении дымохода через стену дома?

Вывести своими руками дымоход через стену дома из дерева можно быстро, и главное, правильно, если придерживаться следующих рекомендаций:

1. Начинайте монтаж с присоединения канала к отопительному котлу.
2. Вертикальную часть дымохода крепите так, чтобы промежутки между креплениями были ровные, для одинаковой нагрузки.
3. Все стыки, где пересекается труба с деревянной стеной, должны быть герметично упакованы, чтобы избежать неприятностей в будущем.
4. Чаще всего для изоляции используют минеральную вату. Поэтому заранее следует просчитать и закупить необходимое количество данного материала.
5. Если стена из дерева, необходимо обмотать трубу материалом, который сможет не проводить тепло, при этом не повредить деревянную стену и предотвратить неожиданное возгорание. Если же стена кирпичная, то достаточно будет только правильного герметического соединения.
6. От основы дымовой трубы нужно изолировать стены дома, потому что температурные нагрузки принесут вред дому. С помощью базальтового волокна вы сможете обеспечить качественную теплоизоляцию.
7. Обязательно соблюдайте угол трубы в 90º.

Соблюдайте все инструкции, и у вас обязательно все получится, ведь главное желание и целеустремленность. К тому же, самостоятельное выведение позволит существенно сэкономить.

HUUM Сквозной дымоход для дровяных печей — Heavenly Sauna

Изображение 1 из 3

Изображение 2 из 3

Изображение 3 из 3

1 999,99 $

Дымоход HUUM для дровяной печи, проходящий через стену, предназначен для прохода через стену и совместим со всеми дровяными печами HUUM для сауны. Этот набор премиум-класса включает в себя все необходимое, чтобы ваша сауна была красивой формы и надежной.

Количество:

Добавить в корзину

Этот дымоход проходит сквозь стену и совместим с дровяными каменками HUUM. В комплект входит труба одностенная 1м, колено одностенное с люком для чистки, труба одностенная 0,25м, основание дымохода, дымоход двустенный 0,5м, накладка из двух частей на стену, угол 90град. колено двустенное, труба двустенная 1 м, кронштейн элемента дымохода и заглушка дымохода.

• • Через стену

  • Совместим со всеми дровяными каменками HUUM

  • Нержавеющая сталь

  • Крепится в вертикальном положении

    9002 6

  • Подходит для небольших помещений

  • Разработано, спроектировано и сделано в Эстонии

  • Ограниченная 5-летняя гарантия

• • Модель: СКВОЗНОЙ ДЫМОХОД

  • Одностенная труба (1), длина: 39,37 дюйма (1000 мм)

  • Одностенная труба (2), длина: 9,8 дюйма (250 мм)

  • Двойной длина дымохода: 19,7″ (500 мм)

  • Длина двустенной трубы: 39,37″ (1000 мм)

  • Материал: нержавеющая сталь

  • Общая длина: 10 2,4 дюйма (2600 мм)

• • Одностенная труба (2)

  • Основание дымохода

  • Одностенное колено с люком для чистки

  • Двустенная дымовая труба

  • Заглушки для стен (2 шт. )

  • Колено с двойными стенками 90 градусов

  • Труба с двойными стенками

  • Кронштейн элемента дымохода

  • Крышка дымохода

  • Руководство по установке

  • 5-летняя ограниченная гарантия

5 Идеи по защите стен дровяной печи

Эффективная дровяная печь может обогревать ваш дом, снижая счета за отопление и создавая уютную атмосферу. Хорошо спроектированный теплозащитный экран может в значительной степени обеспечить защиту стен от долговременного теплового повреждения. Это также сводит к минимуму необходимое воздушное пространство для дровяной установки, обеспечивая при этом безопасность.

Источник: unsplash.com

Вокруг дровяной печи голые деревянные или гипсокартонные стены представляют угрозу пожара. Вам требуется огнеупорная защита стен, чтобы устранить опасность возгорания. №

Наилучшая защита стен помогает печи излучать тепло в помещение, не повреждая стены. Образующееся пространство между теплозащитным экраном и стеной препятствует передаче тепла от экрана. Огнеупорные распорки принято размещать над стеновыми щитами, а не над ними.

Зазоры, меры предосторожности и правила

Деревянные стойки, закопанные под гипсокартон, должны находиться на расстоянии не менее трех футов от излучающей дровяной печи. Минимальное расстояние в три фута необходимо со всех сторон дровяной печи. Поэтому необходимая открытая площадь для установки дровяной печи может быть значительной. Наиболее распространенным способом уменьшения зазора является установка теплозащитного экрана вокруг дровяной горелки.

Национальная ассоциация противопожарной защиты рекомендует не менее 36 дюймов между печью и горючими стенами, мебелью и другими вещами. Однако вы можете уменьшить расстояние, используя негорючий тепловой экран для защиты стен.

С таким щитом вы можете уменьшить площадь разделения до 18-12 дюймов. Однако из соображений безопасности вы должны держать теплозащитный экран на расстоянии нескольких дюймов от горючих предметов. Материал экрана может сильно нагреваться во время работы печи.

Чтобы решить эту проблему, купите керамические прокладки в магазине дровяных каминов и закрепите их на стене с помощью дрели.

Вы получите подробные инструкции по установке от производителя вашей дровяной печи, которые включают все необходимые меры безопасности. Если эти инструкции неясны, обратитесь к специалисту.

Концепция теплозащитного экрана

Понимание основной концепции теплозащитного экрана имеет решающее значение. Непосредственно прикрепленный кирпич, плитка или камень не являются тепловым барьером. Нагрев каменной кладки идет медленно, но после нагрева быстро переходит на стену.

Теплозащитный экран должен иметь воздушный зазор между ним и стеной, с верхним и нижним отверстиями для притока воздуха. В отличие от кирпичной кладки воздушное пространство позволяет теплу безвредно отводиться в окружающую среду.

Если ваши стены горючие, вы можете установить барьер, чтобы уменьшить расстояние до печи. Ваши местные строительные нормы будут определять, как его установить и какое расстояние для этого требуется. Соорудите тепловой барьер из негорючих материалов, таких как листовой металл. Профессионалы-строители обычно устанавливают теплозащитные экраны на распорках на расстоянии 1 дюйма (2 см) от стены.

Добавьте задний теплозащитный экран к плите, чтобы ограничить пространство и защитить стены. Эта функция доступна не для всех печей, так как для каждой из них необходимо установить теплозащитный экран.

Зазор дымоходов

Зазор не заканчивается у плиты. Если какая-либо часть вашей печной трубы не закрыта дымоходом или иным образом не закрыта теплозащитным экраном, она должна иметь такой же зазор, как и сама печь. Ведь дымоход – это источник тепла. Неизолированная дымовая труба может представлять угрозу пожара как для людей, так и для домашних животных.

5 Идеи по защите стен дровяных печей

Хотя нет никаких сомнений в том, что дровяные печи могут быть отличным источником тепла зимой, вы должны осознавать их влияние на внутреннюю часть вашего дома. Установка защиты стен — это лучший способ защитить ваши стены от суровых температур и ограничить их износ. Однако доступно несколько теплозащитных экранов, от голых теплозащитных экранов до сложных встроенных термостатов. Ниже приведены пять рекомендаций по отличной защите стен дровяной печи.

1. Тепловой экран из листового металла

Листовой металл, вероятно, является наиболее простым материалом для теплозащитного экрана, поскольку металл является недорогим и отличным проводником тепла. Несколько сборных металлических теплозащитных экранов доступны для покупки и сборки с минимальными усилиями. Кроме того, вы можете приобрести листовой металл 29 калибра и изготовить теплозащитный экран.

Нержавеющая сталь является наиболее часто используемым материалом в этой области, и ее, как и нержавеющую сталь на кухне, легко чистить. Убедитесь, однако, что вы используете керамические прокладки для защиты ваших стен. 9№ 0003

Классическим примером металлической защиты стен дровяной печи является топка. Металлическая топка защищает стену дровяной печи. Поскольку чугун медленно передает и излучает тепло, камин работает как тепловой экран.

На некоторых старых каминах после десятилетий использования появились трещины. Вы все еще можете использовать треснувшую заднюю стенку камина в качестве теплового барьера дровяной печи. Трещина не откроется снова, и ответный огонь будет продолжать служить защитным барьером.

Листовой металл 29-го калибра является самым простым теплозащитным экраном и покрывает все поверхности стен в пределах 36 дюймов от дровяной печи. Вы можете иметь следующее воздушное пространство, используя металлический теплозащитный экран:

• Уменьшение бокового и заднего зазоров на 67%
• Уменьшение зазора вверху на 50% стена, а вещество, используемое в качестве прокладки между металлом и стеной, должно быть негорючим. Поставщики дровяных печей специально для этой цели предоставляют пакеты керамических прокладок.

  2. Тепловой барьер из кирпича и камня

  Открытый кирпич и камень — привлекательный, стильный и адекватный тепловой барьер. Это прочные, экологически чистые материалы, но их установка может быть более дорогостоящей и трудоемкой, чем металл. В то время как металл быстро поглощает тепло и удерживает его, кирпичная кладка поглощает тепло медленно. Он медленно высвобождает его, поддерживая безопасную температуру в вашем доме.

  Кирпичный стеновой щит имеет теплый деревенский вид; но очистка кирпичей от копоти и пыли требует немного больше усилий. Кирпичные стеновые щиты могут быть выполнены целиком из натурального кирпича или с облицовкой из искусственного кирпича. Кроме того, шпон доступен в различных других разновидностях камня, включая сланец, полевой камень и выступающий камень.

  Специалисты по благоустройству дома используют раствор для укладки как кирпича, так и шпона. Как правило, кирпичная облицовка должна приклеиваться к металлической подложке, покрытой токарным станком.

  Совет для профессионалов: Использование щита из кирпича и камня может значительно уменьшить боковые и задние зазоры. Профессионалы в области строительства рекомендуют, чтобы у вашей стены (стен) было воздушное пространство толщиной 7/8 дюйма от кирпичного теплозащитного экрана. Между теплозащитным экраном и стеной должен быть воздушный зазор.

  3. Керамическая плитка и аналогичный негорючий теплозащитный экран

  Плиточные экраны функционируют аналогично кирпичу и камню. Тем не менее, установка так же проста, как покрытие цементной плиты керамической напольной плиткой и приклеивание ее термостойкой эпоксидной смолой. Как и в случае с другими теплозащитными экранами, используйте керамические прокладки, чтобы отделить доску от стены. Примером этого может служить керамическая плитка или аналогичный материал.

  Использование керамической плитки позволяет создать красочный настенный барьер. Кроме того, керамическая плитка легко моется. У вас должно быть не менее 1 дюйма и дополнительное воздушное пространство, как указано ниже:

  • Уменьшить зазоры по бокам и сзади на 50 %
  • Уменьшить зазор вверху на 33 %

  Совет Pro:

  1. 9020 0 Поместите керамическую плитку на цементную опорную плиту, распорки стен.
  2. Используйте прокладки между плитками для затирки швов.
  3. Используйте мастику с латексным клеем для приклеивания к керамической плитке. При желании создавайте узоры, используя более одного цвета плитки.

  4. Комбинированный негорючий теплозащитный экран с плиткой и металлической подложкой

  Комбинация этих двух материалов обеспечивает более надежную защиту стен, чем любой элемент по отдельности. Плитка обеспечит дополнительный слой защиты металла, предотвратив ржавление или изгиб.

  Комбинация плитки и металла обеспечивает превосходную изоляцию по сравнению с любым материалом по отдельности. Металл поможет отразить тепло в помещение, уменьшит потери тепла из-за конвекции и упростит установку и обслуживание. В то же время плитка делает доступными цветовые возможности.

  Его классификация указывает на композит из компонентов, похожих на керамическую плитку, уложенных на основу из листового металла. Эта форма теплозащитного экрана позволяет создать воздушное пространство, как указано ниже:

  • 67-процентное уменьшение боковых и задних зазоров
  • Уменьшение зазора вверху на 50%

  5. Комбинированное негорючее тепло Щит с металлической подложкой:

  Использование этих материалов в доме может придать ему красивый вид! Сочетание металлических и кирпичных теплозащитных экранов защитит ваш дом от высоких температур стенок дровяной печи. Подложка быстро передает тепло от горелок, одновременно отражая его. С другой стороны, кирпичи поглощают больше, чем излучают, обеспечивая безопасность внутренних помещений.

  С этой формой защиты ваши стены могут иметь толщину 7/8 дюйма.
