Как сделать дымоход для бани через стену

Содержание

• 1 Основные показатели
• 2 Виды конструкций
• 3 Монтаж дымохода

Ни один частный дом или баня не обходятся без системы отведения отработавших газов. Любая баня не может обойтись без печки. При проектировании бани обязательно следует обратить особое внимание на хорошее отведение дыма. Бывают случаи, когда труба для отвода продуктов сгорания не была построена, в таком случае ее можно вывести через стену.

Строительство системы для отведения отработавших газов имеет определенные достоинства: она занимает мало места внутри помещения, а также простота в монтаже. Недостатки: при установке используются материалы для утепления, большая часть тепла уходит на обогрев улицы.

Рассмотрим несколько характеристик, которыми должен обладать материал для качественного дымохода:

• жаропрочный материал, не подверженный деформации, при воздействии тепла;
• при нагревании материал, из которого делаем трубу, не должен выделять ядовитых веществ;
• долговечность материала один из важных критериев.

Материалы, из которых в бане можно собирать трубу, проходящую через стену: нержавеющая сталь, черная сталь, оцинковка, керамика и огнеупорный кирпич. Следует выбирать только качественный материал.

Основные показатели

Конфигурация. Перед созданием дымохода нужно определиться с его конфигурацией. Практика показала, что самый лучший вариант для бани — простая конфигурация. Дымоход со сложными формами и переходами скапливает внутри себя много гари и сажи, что впоследствии препятствует выводу продуктов горения. Тогда для чистки требуется уже демонтировать его части. Самый лучший вариант это простая круглая форма.

Размеры рассчитываются из следующих показателей:

• мощность печки, чем мощнее печь, тем шире дымоход;
• при большом количестве изгибов и переходов, проход будет шире.

Особенности конструкции. Воздушные потоки при нагреве поднимаются вверх, поэтому переходы трубы нужно сделать в длину не больше 1 метра. Горизонтальные части небольшие, для беспрепятственного отвода продуктов горения. В окончании необходимо расширение, во избежание образования некоторого количества воды.

Заключительный этап. На последнем этапе необходимо сделать защитное ограждение для трубы, чтобы внутрь не попадал мусор. На конце делают конусообразной формы заслонку. Она крепится на специальных кронштейнах. Плотно к трубе не прилегает. Конусная форма заслонки обусловлена тем, что не дает накапливаться осадкам.

При прохождении дымохода через стену в бане требуется качественное утепление. Теплый воздух будет надолго задерживаться внутри помещения, что значительно сократит расходы на топливо. Места, где проходит труба через стену бани нужно особо соблюдать меры пожарной безопасности. Нужно избегать стыковых перемычек в этой части стены. При соблюдении данных правил дымоход прослужит долго.

Виды конструкций

Дымоход насадного типа находится внутри бани над самой печкой, надевается на трубу, выходящую из самой печки. Конструкция простая, эффективность тяги высокая.

Дымоход приставного типа – он монтируется прямо к котлу и проходит насквозь, данная конструкция расположена по длине стены бани и идет вверх выше уровня крыши. Данная конструкция имеет много переходов, что снижает эффективность тяги. При таком расположении тепло все отдается на улицу.

Монтаж дымохода

• В стене бани подготавливают отверстия, соответствующие диаметру выбранной конфигурации дымохода. Диаметр отверстий нужно делать с запасом.
• Там, где прокладываются трубы через стену, при монтаже должны отсутствовать стыки.
• Далее собирается дымоход, который присоединяют к печи бани или котла. Труба через стену проходит под углом 90 градусов. Следим за зазорами и герметичностью конструкции.
• Теперь соединяем следующую часть. Она устанавливается строго перпендикулярно предыдущей трубе. Сверху к ней необходимо прикрепить основной массив. Он должен состоять не более чем из 3-4 частей, все соединительные швы выполнены качественно.
• В место, где труба проходит через стену, требуется проложить теплоизоляционные материалы.
• После того как вся конструкция будет построена, все места прохождения через стену следует законопатить. Использовать нужно только жаропрочные герметики. Возможно использование защитных кожухов в местах выхода-входа из стены.
• Стыки фиксируются хомутами.
• Заключительный этап — сборка верхней заслонки конусообразной формы и проверка тяги.
• От стены бани трубу защищают базальтовыми волокнами.

В статье мы постарались рассмотреть основные моменты при устройстве системы отведения отработавших газов. Такую конструкцию можно сделать своими руками купив все необходимые составляющие и материалы.

Выбираем дымоход для бани

Едва ли не важнейшей деталью любой бани является дымоход, к выбору которого нельзя относиться пренебрежительно. Правильно подобранный и установленный дымоход в бане обеспечивает надежное удаление золы за пределы банного помещения, обеспечивает пожаробезопасность, устраняет влияние вредных продуктов горения на здоровье и самочувствие человека. Хороший дымоход способствует эффективной работе печи в бане, а ошибки в выборе материала, расчете сечения или высоты дымохода могут привести к задымлению помещения и даже к пожару. Всегда необходимо осознавать, что даже качественная печь без подходящего дымохода – повышенный источник опасности.

Типы дымоходов для бани

Дымоходы бывают одноконтурными и двухконтурными. Одноконтурные дымоходы представляют собой наиболее простое решение, не требующее больших затрат. Неутепленные (одноконтурные) дымовые трубы применяются для гильзовкиГильзовка — это установка в существующий дымоход (вентиляционный канал) трубы из нержавеющей стали для восстановления герметичности. Данная технология подходит исключительно для ровных дымоходов, имеющих постоянное сечение по длине и отсутствие изгибов и смещений.

См. http://ru.wikipedia.org/wiki/Гильзовка ранее построенных кирпичных каналов. Размещение неутепленных дымоходных труб в такие каналы ведет к снижению потерь тепла, увеличению уровня тяги и уменьшению количества конденсата в печной трубе. Однако одноконтурные дымоходы нельзя размещать снаружи строения, потому что не имеющий утепления дымоход станет быстро охлаждаться, что вызовет неприятные последствия, обратные плюсам, которые можно получить при установке внутри кирпичной трубы: снижение тяги, уменьшение мощности источника тепла, запирание дымоотводного канала, а как следствие даже отравление посетителей бани продуктами сгорания топлива.

Двухконтурные дымоходы имеют две трубы разного диаметра (так называемый сэндвич), расположенные одна в другой. Друг от друга они отделяются теплоизоляционным негорючим материалом на основе базальтового волокна. Такая конструкция способствует быстрому нагреву внутренней трубы и позволяет избежать появления внутри

конденсата с вредными соединениями, провоцирующими ускорение коррозии металла. Дымоходы такого типа прекрасно переносят атмосферные воздействия и высокие температуры, поэтому великолепно подходят для банных печей.

Некоторые особенности монтажа дымохода

Подбирать элементы дымохода следует таким образом, чтобы все стыки в дымоходе находились на виду, чтобы их можно было проинспектировать по мере их работы. Категорически запрещается производить стыковку элементов в стене или в перекрытии. Температура газов, выходящих из печки, очень высока, поэтому использовать необходимо дымоход, имеющий утолщенный теплоизоляционный слой на стенку не менее 5 см.

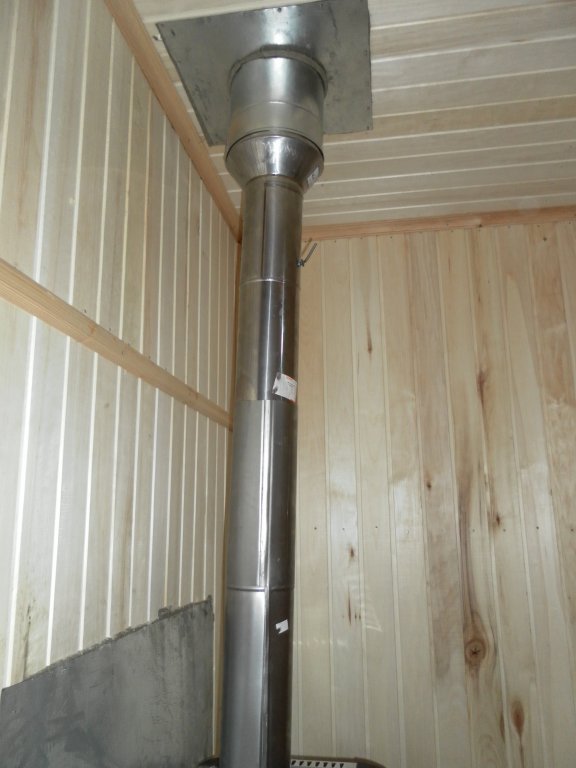

В тех местах, где дымоход проходит через стену или сквозь потолочные перекрытия всегда необходимо применять специальные элементы дымохода, включающие лишнюю проходную гильзу, благодаря которой обеспечивается дополнительная термоизоляция дымохода.

Специалисты компании Ferrum просчитали, что максимальная температурная нагрузка приходится на начало дымохода, где он непосредственно прилегает к печи и соприкасается с продуктами горения, и также, что неожиданно, на его оконечность в районе соприкосновения с атмосферой.

Вертикальный участок дымохода

На вертикальном участке можно применить дымоходные трубы из той же нержавеющей стали, керамические или эмалированные. Хорошо, если проект предусматривает сооружение вентиляционного канала. В этом случае достаточно будет одноконтурной трубы.

При выборе трубы нужно неукоснительно соблюдать нормы протяженности для таких сооружений. По высоте дымоход должен быть не меньше, чем рекомендовано в инструкции к печке. При отсутствии инструкции следует ориентироваться на высоту 4.5 метра и более, но окончание дымоходной трубы не должно находиться ниже уровня ветрового подпора.

Необходимо помнить, что при превышении температуры теплоизоляционного слоя более 250°C появляется такое явление, как как термодеструкция — потеря массы связующих волокон по причине их испарения. Для того, чтобы обеспечить гарантийный срок эксплуатации с учетом этого фактора, дымоходы из нержавеющей стали должны иметь плотность наполнения утеплителя не менее 120 кг/м. куб. При этом толщина слоя теплоизоляции для дымохода бани или сауны должна составлять не менее 40-50 мм.

Подбор сечения дымохода

Диаметр дымохода делают в соответствии с инструкцией к печи. Обычно в руководстве указываются длина и сечение дымохода, рекомендуемого для конкретной печки. Если инструкции нет, то при выборе труб ориентируются на диаметр выходного патрубка теплоисточника.

На нашем сайте представлены составляющие дымоходов производителя Ferrum диаметром от 120 до 180 мм.

Правильный выбор дымохода подразумевает учет всех особенностей строения и установленной в нем печи. Следование проверенным временем правилам и нормам способтсвует тому, что баня станет уютной, теплой и безопасной, а следовательно будет долгие годы радовать своих хозяев.

HUUM Комплект дымохода через стену | Steam Sauna Bath

Model

Thruwall Chimney

SKU

Saunaset-Thru-W-W-

UPC

47450

517

Этот Huum Thru-Wall со всеми дровяными каменками HUUM. Этот набор премиум-класса включает в себя все необходимое, чтобы ваша сауна была красивой формы и надежной.

СМ. ТАБЛИЦУ 9 ПО ДОСТАВКЕ0018

Рекомендуемая производителем розничная цена

1 745,00 долларов США

Ваша цена

1 396,00 долларов США

Пользовательская ВЫСОТА слева

О форматах текста

Пользовательская ВЫСОТА справа

О форматах текста

Пользовательская ширина вверху

О форматах текста

Глубина (дюймы)

О форматах текста

Толщина дверного косяка (стены)

О форматах текста

Высота (дюймы)

О форматах текста

Высота корпуса слева

О форматах текста

Высота правого корпуса

О форматах текста

Ширина верхнего корпуса

О форматах текста

Общая высота верхней панели

О форматах текста

Ширина (дюймы)

О форматах текста

Ширина дверной панели

О форматах текста

Ширина левой боковой панели

О форматах текста

Ширина правой боковой панели

О форматах текста

Количество

• Описание
• Особенности
• Включает
• Технические характеристики
• Доставка
• Технический
9№ 0099

Этот дымоход проходит сквозь стену и совместим с дровяными каменками HUUM. В комплект входит труба одностенная 1 м, колено одностенное с люком для чистки, труба одностенная 0,25 м, основание дымохода, дымоход двустенный 0,5 метра, накладка из двух частей на стену, угол 90 градусов. колено двустенное, труба двустенная 1 м, кронштейн элемента дымохода и заглушка дымохода.

• Через стену
• Совместим со всеми дровяными каменками HUUM
• Нержавеющая сталь
• Крепления в вертикальном положении
• Подходит для небольших помещений
• Разработан, спроектирован и изготовлен в Эстонии
• Ограниченная 5-летняя гарантия
• Одностенная труба (2)
• Основание дымохода
• Колено одностенное с люком для чистки
• Двустенный дымоход
• Настенные накладки (2 детали)
• Колено с двойной стенкой 90 градусов
• Двустенная труба
• Кронштейн элемента дымохода
• Крышка дымохода
• Руководство по установке
• 5 лет ограниченной гарантии

Проведите по горизонтали, чтобы открыть полное содержимое таблицы.

Модель	СКВОЗНОЙ ДЫМОХОД
Одностенная труба (1), длина	39,37 дюйма (1000 мм)
Одностенная труба (2), длина	9,8 дюйма (250 мм)
Двустенный дымоход, длина	19,7 дюйма (500 мм)
Длина двустенной трубы	39,37 дюйма (1000 мм)
Материал	Нержавеющая сталь
Общая длина	102,4 дюйма (2600 мм)
