ПУЭ-7 Правила устройства электроустановок — это основной нормативно-технический документ, которым руководствуются проектировщики при расчете электроустановок всех типов и модификаций.
Правила устройства электроустановок (ПУЭ) — группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран. ПУЭ не является единым документом и издавался отдельными главами, одна из которых называлась «Общая часть» и устанавливала общие требования. ПУЭ не является документом в области стандартизации. Сборники документов выпускались под названием «издания».
В данный момент различные версии документов действуют в России (6 и 7-е издания), на Украине (издание ПУЭ-2009), в Белоруссии (6-е издание).

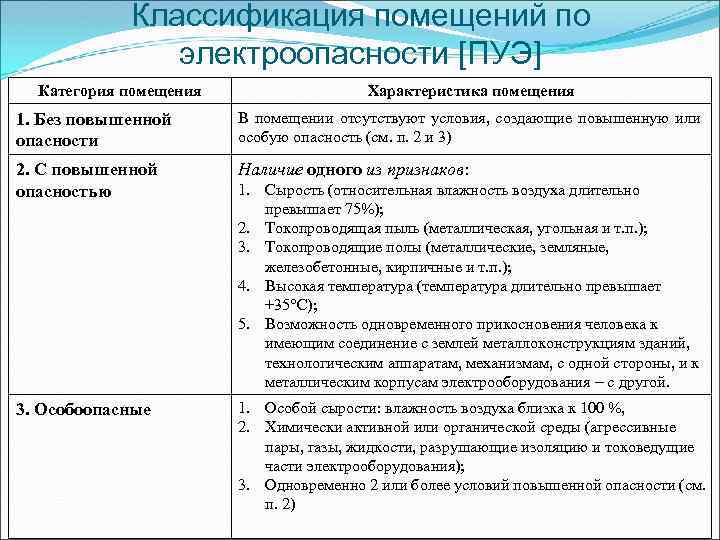

Раздел 1. ОБЩИЕ ПРАВИЛАГлава 1.1. Общая часть
Глава 1.2. Электроснабжение и электрические сети
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны
Глава 1.
4. Выбор электрических аппаратов и проводников по условиям короткого замыкания
Глава 1.5. Учет электроэнергии
Глава 1.6. Измерения электрических величин
Глава 1.7. Заземление и защитные меры электробезопасности
Глава 1.8. Нормы приемо-сдаточных испытаний
Глава 1.9. Изоляция электроустановок
Раздел 2. КАНАЛИЗАЦИЯ ЭЛЕКТРОЭНЕРГИИГлава 2.1 Электропроводки
Глава 2.2. Токопроводы напряжением до 35 кВ
Глава 2.3. Кабельные линии напряжением до 220 кВ
Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ
Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ
Раздел 3. ЗАЩИТА И АВТОМАТИКАГлава 3.1 Защита электрических сетей напряжением до 1 кВ
Глава 3.2 Релейная защита
Глава 3.3 Автоматика и телемеханика
Глава 3.4 Вторичные цепи
Раздел 4. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИГлава 4.1 Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока
Глава 4.
2 Распределительные устройства и подстанции напряжением выше 1 кВ
Глава 4.3 Преобразовательные подстанции и установки
Глава 4.4 Аккумуляторные установки
Раздел 5. ЭЛЕКТРОСИЛОВЫЕ УСТАНОВКИГлава 5.1. Электромашинные помещения
Глава 5.2. Генераторы и синхронные компенсаторы
Глава 5.3. Электродвигатели и их коммутационные аппараты
Глава 5.4. Электрооборудование кранов
Глава 5.5. Электрооборудование лифтов
Глава 5.6. Конденсаторные установки
Раздел 6. ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕГлава 6.1. Общая часть
Глава 6.2. Внутреннее освещение
Глава 6.3. Наружное освещение
Глава 6.4. Световая реклама, знаки и иллюминация
Глава 6.5 Управление освещением
Глава 6.6. Осветительные приборы и электроустановочные устройства
Раздел 7. ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОКГлава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий
Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений
Глава 7.
3. Электроустановки во взрывоопасных зонах
Глава 7.4. Электроустановки в пожароопасных зонах
Глава 7.5. Электротермические установки
Глава 7.6. Электросварочные установки
Глава 7.7. Торфяные электроустановки
Глава 7.10. Электролизные установки и установки гальванических покрытий
ПриложенияПриложение к главам 2.3, 2.4, 2.5 Требования к информационным знакам и их установке
Приложение 1 (справочное) к гл. 7.3 Категории и группы взрывоопасных смесей по ПИВРЭ и ПИВЭ
Приложение 2 (справочное) к гл. 7.3 Маркировка взрывозащищенного электрооборудования по ПИВРЭ
Приложение 3 (справочное) к гл. 7.3 Маркировка взрывозащищенного электрооборудования по ПИВЭ
История разработки и действие ПУЭ в РФ после 2000 года:
Шестое издание ПУЭ подготовили организации Министерства энергетики и электрификации СССР, начало действия — 1 июня 1985 года. Акты органов СССР, принятые до 1990 года, действовали на территории РСФСР непосредственно до приостановки.
В 1995 году ПУЭ были внесены в перечень ведомственных нормативно-технических документов, подлежащих утверждению Минтопэнерго России. Все нормативно-технические документы, ранее утвержденные министерствами СССР, правопреемником которых являлось Минтопэнерго России, признали действующими, если они не противоречили законодательству Российской Федерации.
В течение 2003 года Минэнерго России серией приказов фактически ввело в действие ПУЭ, и действие данных глав актуально на 2019 год:
- Раздел 1. Общие правила (главы 1.1, 1.2, 1.7, 1.9) и Раздел 7. Электрооборудование специальных установок (главы 7.5, 7.6, 7.10).
- Раздел 1 «Общие правила» (глава 1.8).
- Раздел 2. Передача электроэнергии (главы 2.4, 2.5)
- Раздел 4. Распределительные устройства и подстанции (главы 4.1, 4.2).
Действующая версия ПЭУ не учитывает одновременно действующие требования по защите электроустановок:
от пожаров (ГОСТ Р 50571.17-2000), http://docs.cntd.ru/document/1200007657
защите от перенапряжений, вызываемых замыканиями на землю в электроустановках выше 1 кВ, грозовыми разрядами и коммутационными переключениями, электромагнитными воздействиями (ГОСТ Р 50571-4-44-2011).
http://docs.cntd.ru/document/1200087201
Помимо этого, после выхода закона «О техническом регулировании» от 27.12.2002 N 184-ФЗ Минюст отказал в регистрации двадцати трех новых глав ПУЭ седьмого издания.
В 2016 году был принят закон от 23.06.2016 № 196-ФЗ «О внесении изменений в Федеральный закон „Об электроэнергетике“ в части совершенствования требований к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики». Устанавливаются требования к:
функционированию электроэнергетических систем, в том числе к обеспечению устойчивости и надежности электроэнергетических систем, режимам и параметрам работы объектов электроэнергетики и энергопринимающих установок, релейной защите и автоматике, включая противоаварийную и режимную автоматику;
функционированию объектов электроэнергетики и энергопринимающих установок;
планированию развития электроэнергетических систем;
безопасности объектов электроэнергетики и энергопринимающих установок;
подготовке работников в сфере электроэнергетики к работе на объектах электроэнергетики и энергопринимающих установках.
Также изменения предусматривают, что требования к оборудованию объектов электроэнергетики и энергопринимающих установок как к продукции устанавливаются в соответствии с правом Евразийского экономического союза и законодательством Российской Федерации.
Правила устройства электроустановок (ПУЭ) — это основной нормативно-технический документ, которым руководствуются проектировщики при расчете электроустановок всех типов и модификаций.
Другими словами, ПУЭ — это правила, в которых описаны принципы построения электрических устройств, а также основные требования к энергосистемам, электрическим узлам, элементам и коммуникациям.
По сути ПУЭ является Библией и главной настольной книгой любого квалифицированного электрика. Если к вам пришел мастер, не знающий, что такое
Правила устройства электроустановок — это не электрик.
Описанные в ПУЭ правила распространяются на вновь сооружаемые или реконструируемые электроустановки постоянного и переменного тока напряжением до 750 (кВ), в том числе на специальные электроустановки.
ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК
ПУЭ Издание седьмое (последняя редакция по состоянию на февраль 2018)
Скачать PDF
ПУЭ, ГОСТ, СНиП, СП — что главнее? — Дневник злостного критика-рецидивиста
Головная боль электриков — противоречия требований ГОСТ, СНиП, СП и ПУЭ. Обычно из положения выходят тем, что выбирают наиболее жёсткое требование. Такая перестраховка не лишена логики. Кто-то боится пожара или несчастного случая, а кто-то инспектора, который будет руководствоваться неизвестно чем. Но давайте всё же разберёмся, какой документ по электрике главнее.
Вначале были ПУЭ, и ПУЭ были у Министерства энергетики СССР. Появились ПУЭ в 1949 году. ГОСТов по электрике тогда не было, они начали появляться в 1993 году. ПУЭ периодически обновлялись, но в процессе обновления накапливали в себе много противоречий. Но это был единый документ, справочник на все случаи жизни, которым, в отличие от запутанных ГОСТов, при желании может воспользоваться каждый электрик в случае возникновения какого-то вопроса.
К сожалению, ПУЭ не обновляются с 2003 года, хотя до сих пор они являются действующим документом, на который ссылаются некоторые ГОСТы.
В 1993 году в России была начата разработка и утверждение комплекса государственных стандартов ГОСТ Р 50571 на основе комплекса международных стандартов МЭК 60364 «Электроустановки зданий» и с учетом других стандартов МЭК. В отличие от ПУЭ это были ещё более запутанные документы со множеством ссылок вперёд, ошибками перевода и прочими косяками. Родной ПУЭ, естественно, превратился в догоняющего. Сначала выходил ГОСТ и потом под него пытались подогнать ПУЭ. Вместе с тем, некоторые ГОСТы, как я уже сказал выше, ссылаются на ПУЭ, так что тут всё сильно перемешано.
Кстати, в ГОСТ Р 50571, принимаемом в 1994–1995 годах была запись: «до приведения «Правил устройства электроустановок» (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий, ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов».
То есть, на тот момент ГОСТ был главнее, но ПУЭ его дополнял и конкретизировал в тех случаях, когда не противоречил. Вероятно, такая же логика сохраняется до сих пор. Остаётся вопрос, что есть противоречие, а что — дополнение.
СНиПы (строительные нормы и правила) конкретизируют то, что написано в ПУЭ и ГОСТах и разъясняют, как именно производить определённые виды работ, но ориентированы на работы в промышленной сфере. Например СНиП 3.05.06-85 касается только строительства или реконструкции предприятий по монтажу и наладке электротехнических устройств и для строительства жилых домов не подходит. А ещё есть просто СН (строительные нормы), НТП (нормы технологического проектирования), ВСН (ведомственные строительные правила), РУП (руководящие указания по проектированию), ОСТ (отраслевые стандарты) и т.п. И это всё не должно противоречить ГОСТам.
СП (свод правил) конкретизируют правила выполнения определённых работ. Например, существует интересный СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».
Там, в разделе, посвящённом электрике, вообще только 3 пункта, и первый же противоречат ПУЭ:
«13.5.1 Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком 13-9. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.»
Однако разработчики этого СП поясняют, что эти пункты применимы только к «энергоэффективным одноквартирным жилым домам с деревянным каркасом», конструкция которых описана в этом СП, и не относится к домам другой конструкции. За основу были приняты канадские правила, но не понятно, на основании чего и как это юридически так вышло. Однако существует не так давно актуализированный СП 55.13330.2010 «Дома жилые одноквартирные», действие которого распространяется на любые индивидуальные дома, и там сказано:
«6.
15 Электроустановки должны отвечать требованиям «Правил устройства электроустановок (ПУЭ)» и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).
Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).»
То есть, с одной стороны, СП ужесточает требования ПУЭ и ГОСТа: «Электроустановки должны… быть оборудованы устройствами защитного отключения (УЗО)», а с другой стороны, скрепя сердце смягчает их: «Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок)». И никаких требований о проводах серии «LS» в соответствии с ГОСТ 31565-2012.
В то же время СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» соответствует ПУЭ и ГОСТам, о чём даже особо отмечено в его введении: «Настоящий Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 — ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания).»
В итоге что мы имеем? По идее надо руководствоваться ГОСТом Р 50571 (хотя это пипец как сложно для понимания), а ПУЭ использовать для дополнения и конкретизации в той части, которая не противоречит ГОСТу Р 50571. Также для удобства можно использовать СП 31-110-2003, созданном на основе ПУЭ и ГОСТов. А вот безопасность СП 55.13330.2010 я бы поставил под сомнение.
Метки: Электричество
