Какая должна быть оптимальная высота дымохода над крышей дома

Прежде чем начать строить дом, нужно выбрать проект или заказать разработку индивидуального. Чтобы построить даже небольшое дачное строение, нужно знать, как это сделать.К устройству дымохода нужно подойти ответственно, предварительно важно определить правильно высоту трубы над крышей. Актуально познакомиться соСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», этот документ регламентирует нормы проектирования этих разделов проекта.

Как выбрать конструкцию дымовой трубы

Чтобы дым от продуктов горения выходил наружу, нужно создать тягу. Она возникает за счет разницы температуры горячего воздуха в печи и наружного. Нагретый воздух, попадая вверх, начинает остывать, из-за перепада давления в трубе начинается его движение, это и есть тяга.

Чтобы отопительные системы функционировали нормально, и получался высокий КПД, нужно рассчитать высоту дымохода над крышейи его сечение. Большое просвет в трубе создаст сильную тягу, быстрое остывание воздуха и образование конденсата. Это нежелательно для отопительной системы.

Если увеличив высоту трубы и соответственно сделать ее сечение меньше, это увеличит тягу, холодного воздуха будет поступать много, что приведет к излишним потерям тепла. Печь или котел придется топить долго и использовать много топлива для нагрева.

Устройство правильного дымохода

Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов – СНиП41-01-2003 и СП 7.13130-2009.

Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.

Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.

Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:

140×140 – при тепловой мощности меньше 3,5 кВт;
140×200 –при мощности 3,5 – 5,2 кВт;
140×270 – при ее значении 5,2 – 7 кВт.

У круглых дымовых труб сечение по площади должно соответствовать размерам прямоугольных каналов.

Определяем высоту трубы

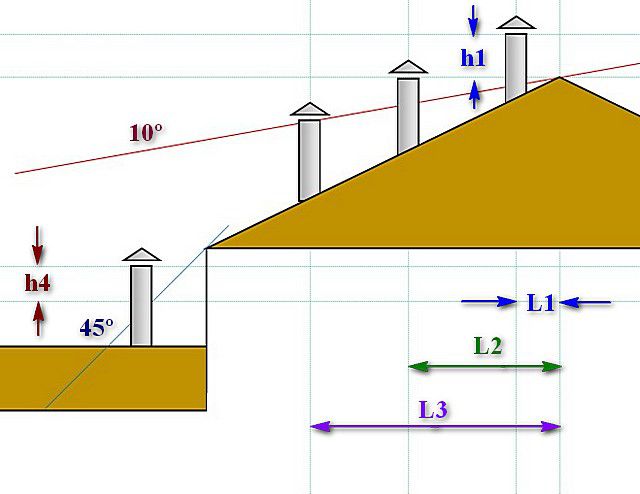

Рассмотрим, что указывает СНиП для определения высоты трубы дымохода над крышей. Она равна:

У плоской бесчердачной кровли высота дымохода над ее покрытием не может быть менее 50 см;
на такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см;

при нахождении трубы на крыше в месте, расположенном ближе 1,5 метровпо горизонтали от центра конька, высота дымохода над коньком крыши потребуется 50 см и выше;
расположение дымохода на 1,5 – 3,0 метра от центра кровли по горизонтали потребует высоты трубы в ровень или незначительно выше конька;
если дымоход выходит на кровлю близко к ее краю и удален от коньковой точки дальше 3,0 метров, его высоту определяет линия, проведенная из точки конька к дымоходу под углом 10⁰ вниз от горизонта.
при нахождении рядом со строящимся зданием других высоких строений, дымоходдолжен выступатьнадсамой высокой его точкой. Если вблизи есть сооружения с более высокой верхней отметкой, насаждения, используют расчет по линии в 45⁰ к горизонтали, построенной из наивысшей точки к трубе. Ее верх не может бытьрасположен ниже этой линии.

Графический метод оправления высоты

Имея простую конструкцию кровли, можно попытаться графически определить, какая высота трубы над крышей будет самой подходящей.

Для начала нужно вооружиться карандашами, бумагой, линейкой. В масштабе прорисовываем проекцию скатной кровли. Отмечаем точку расположения конька. Далее наносим ось расположения дымохода, горизонтальной линией обозначаем положение коньковой точки кровли.

Измеряем расстояние междуними. Если оно меньше 3 м, прорисовываем дымоход выше коньковой точки на 50 см (используя масштаб вашего чертежа), измерив всю высоту от поверхности кровли до верхней линии трубы, получим длину дымовой трубы над кровлей, применив масштаб, определим ее реальную высоту.

Если труба расположена дальше 3 метров от конька, чертеж придется усложнить. От горизонтали, проходящую через вершину конька, вниз откладываем линию под углом 10⁰. Ее место пересеченияс осевой линией дымохода и будет означать ее верхний срез. Далее придется измерить это расстояние и перевести его в реальную величину, использую выбранный масштаб.

Устройство вентиляции в жилом доме

При установке отопительного котла для обогрева жилого дома должна быть обеспечена вентиляция помещения, где он расположен. Поможет определить высоту вентиляционной трубы над крышей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет ее высоты ведется аналогично определению высоты дымохода. Учитывается ее расположение относительно конька, конструкция кровли, расположение рядом высотных зданий, других конструкций.

Высота трубы в многоквартирном доме

Какой должна быть высота вытяжной трубы над крышей, если рядом расположен дымоход? Вентиляционная вытяжка должна быть ниже дымоотводной трубы, чтобы исключить попадание дыма в помещение. Нельзя допускать расстояние между вентиляционной и дымовой шахтами меньше 5 м.

Конструкции дымоходов

Чтобы отопительная система работала эффективно, нужно правильно выбрать конструкцию дымоотводящих каналов. Наиболее используемыми являются:

кирпичный, самый прочный, теплоемкий. Недостаток – сложность в изготовлении;
асбестоцементный, недорогой, легкий по весу и в установке, но теряет тепло;
стальной одноконтурный, недорогой, легкий вес, но не теплостойкий и недолговечный;
стальной в два контура, изготовлен из двух труб с промежуточным утеплителем, хороший современный вариант;
керамический, состоит из огнеупорной керамики, утеплителя и защитного слоя бетона. Неплохой вариант, но тяжелый.

Высота трубы относительно конька крыши и проход через кровлю

Проход трубы через крышу – это один из важнейших моментов монтажа дымоходной системы. При выполнении подобных работ необходимо учитывать массу различных нюансов: начиная от требуемой высоты дымоходного канала, и заканчивая гидроизоляцией места стыка кровли с трубой. Именно обо всем этом пойдет речь ниже.

Виды труб для дымохода

Прежде чем понять на сколько должен быть удален дымоход от конька крыши и разобрать прочие нюансы проведения монтажных работ, следует разобраться какие материалы используются для изготовления подобных конструкций. На сегодняшний день дымоходы чаще всего изготавливаются из следующих материалов:

нержавеющей стали. Нержавейка отличается наличием следующих положительных характеристик: устойчивость к перепадам температур, невосприимчивость к коррозии, компактность, отсутствие неровностей и шероховатостей, часто становящихся причиной накапливания сажи и низкая стоимость. Главным недостатком труб из нержавеющей стали считается необходимость дополнительного утепления дымохода;
керамики. Этот материал тоже довольно часто используется для монтажа дымоходных каналов. Он отличается высокой ценой, но в то же время может похвастаться надежностью и долгим сроком службы;
керамических красных кирпичей. Кирпичные дымоходы по сей день являются наиболее распространенными. Это обусловлено массой различных факторов. К основным их которых следует отнести высокую эстетичность и практичность.

Неважно какой материал выбран для обустройства дымоходов печей. Главное соблюсти все правила проведения монтажных работ, представленные ниже и в первую очередь определить высоту дымохода относительно конька крыши.

Как рассчитать расстояние от дымохода до конька крыши?

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Чтобы не опасаться возможности возгорания и добиться хорошей тяги дымохода, необходимо рассчитать его высоту относительно кровли. Высота в первую очередь зависит от того, как расположен дымоход относительно конька крыши. Если высота не будет достаточной, то воздушные завихрения, образовывающиеся в наивысшей точке строения, будут попадать в трубу, что будет являться причиной слабой тяги. Есть специальные схемы, на которых указано соотношение удаленности трубы от конька и ее высоты. Принципиальное значение в них имеет следующая информация:

если установка дымохода через крышу была осуществлена на незначительном удалении от конька (до 1,5 метра), то труба должна возвышаться над наивысшей точкой дома минимум на 50 сантиметров;
если проход трубы через кровлю выполнен на удалении в 1. 5-3 метра от конька, то ее высота должна быть не ниже наивысшей точки крыши;
если дымоход удален большее чем на 3 метра, то высота трубы над коньком рассчитывается исходя из разницы высот. Иными словами, угол между коньком и верхней частью дымоходной трубы должен быть не больше 10 градусов.

Вывод трубы через плоскую крышу усложнен тем, что нет такого ориентира, как конек. В подобной ситуации следует делать внешнюю часть дымоходного канала не ниже двух метров.

Где лучше выводить трубу через крышу?

Наиболее удобный и лучший вариант выхода трубы на крышу – это конек. Проход через кровлю в районе конька имеет массу преимуществ:

во-первых, минимальное расстояние от верхней точки крыши гарантирует простоту расчета длинны внешней части трубы;
во-вторых, монтаж дымохода в непосредственной близости от конька является наиболее простым с технической точки зрения;
в-третьих, подобное расположение дымохода гарантирует простоту проведения изоляционных работ.

Разумеется, у подобного расположения дымоходного канала имеются и свои недостатки. Главным из них является то, что стропильная система не должна иметь коньковой балки, ведь расстояние между трубой и наивысшей точкой кровли практически равно нулю. Решением проблемы может стать обход дымоходного канала двумя балками, расстояние между которыми равно, или чуть больше диаметра трубы, но подобный вариант довольно сложен с технической точки зрения, а иногда и вовсе невозможен.

Самым неудачным вариантом является размещение дымохода в ендове. Это обусловлено тем, что тут скапливается большое количество снега, а вода стекает сазу с двух скатов. Таким образом, даже тщательно выполненная гидроизоляция не сможет долго прослужить в условиях наличия проходки. Крыша наверняка протечет. Это лишь вопрос времени.

Рекомендуем к прочтению:

Исходя из всего вышесказанного становится понятно, что наиболее оптимальным вариантом является, то при котором расстояние от трубы до конька невелико, но в то же время дымоход немного смещен ниже высшей точки крыши. Преимущества такого варианта заключаются в следующем:

монтаж не имеет технических сложностей;
в этом месте на кровлю попадает достаточно много снега, но скапливается он ниже, поэтому нет нужды устанавливать снегозадерживающие устройства;
так как проход через крышу осуществляется неподалеку от конька, высота трубы будет небольшой, поэтому нет необходимости укреплять ее растяжками.

Если получилось так, что место прохода трубы оказалось в непосредственной близости от балок, в ендове или неподалеку от ската, то верным решением может стать использование дополнительного колена. Его установка позволит вывести трубу в нужном месте.

Неопытные строители часто задаются вопросом, как правильно вывести дымоход на односкатной крыше. Правильным решением в подобной ситуации может стать обустройство уличной части дымоходного канала в непосредственной близости от наивысшей точки крыши.

Основные этапы вывода печной трубы через кровлю

Прежде чем вывести трубу через кровлю нужно уяснить два наиболее важных момента:

во-первых, место стыка трубы и кровельного покрытия должно быть правильно герметизировано. В противном случае затопление помещения – это лишь вопрос времени;
во-вторых, задаваясь вопросом, как вывести дымоход, нужно задумываться о пожарной безопасности. Особенно эта проблема актуальна для деревянных построек.

Как и было сказано выше, монтаж дымохода лучше всего осуществлять в непосредственной близости от конька. Именно поэтому о выходе дымохода через кровлю в максимально возможной наивысшей точке здания следует поговорить более детально.

Материалы и инструменты для вывода дымохода через кровлю

Чтобы сделать проход трубы в непосредственной близости от конька крыши, потребуются следующие строительные материалы:

базальтовая вата;
кожухи;
красный кирпич, если труба сделана из него;
цемент;
песок;
каркас из металла или арматура;
гвозди, скобы или саморезы;
строительный скотч.

Для работы потребуются следующие строительные инструменты и приспособления:

емкость для замешивания раствора;
ножовка по металлу или болгарка;
молоток;
плоскогубцы;
отвертка или шуруповерт;
ножницы.

Кроме того, следует подготовить измерительные инструменты. Например, при возведении дымохода из кирпича потребуется уровень, а, чтобы выбрать месторасположение трубы относительно конька и определить ее требуемую высоту, нужно запастись измерительной лентой или рулеткой.

Монтажные работы

Рекомендуем к прочтению:

Монтаж следует начинать лишь после того, как вычислены необходимые размеры основных элементов дымохода. В первую очередь нужно уделить внимание тому, на сколько будет возвышаться труба над коньком крыши.

Выше перечислены все инструменты и стройматериалы, необходимые для обустройства прохода труб из различных материалов через кровельный пирог, но стоит понимать, что для каждого вида дымохода нужна своя технология монтажа. На сегодняшний день наиболее популярными являются нержавеющие, кирпичные и керамические дымоходы, именно о них пойдет речь далее.

Проходка нержавеющего дымохода через кровлю

Технология выполнения подобных работ выглядит следующим образом:

прослойка из пароизоляционного материала разрезается конвертом и укладывается над проходкой. Ее края закрепляются с помощью подготовленных крепежей к стропилам;
по периметру прохода создается обрешетка и заполняется гидроизоляционным материалом;
водоотталкивающий слой кровельного пирога делается выше, по аналогии с пароизоляцией.

По периметру дымохода требуется оставить небольшой зазор. Это обусловлено тем, что со временем конструкция даст усадку.

Если проходку требуется обустроить не в новом здании, а в реставрируемом, то в первую очередь необходимо определить территорию где будет проходить труба и демонтировать кровельное покрытие. Расстояние между трубой и стропилами нужно заполнить базальтовой ватой, которая не поддается воздействию влаги и хорошо переносит высокие температуры. В остальном монтаж ничем не отличается от работ, проводимых при обустройстве проходки в строящемся здании.

Чтобы обеспечить герметичность стыков кровельного покрытия и наружной части дымохода, достаточно установить специальный фартук. Его можно купить в магазине или изготовить самостоятельно.

Обустройство проходки керамической трубы через кровельный пирог, практически идентично вышеописанным работам, но имеется одно исключение использование базальтовой ваты необязательно. Керамическая труба является отличным теплоизоляционным материалом.

Проходка кирпичного дымохода через кровлю

Технология обустройства проходки дымохода из кирпича зависит от типа трубы. Она может быть классической или упрощенной. Различия заключаются в следующем:

классический кирпичный дымоход имеет в своей конструкции такой элемент как выдра, которая гарантирует герметичность проходки. Соответственно использование дополнительных материалов, например, стальных листов не требуется;
у упрощенного дымохода нет распушки, поэтому его нужно дополнительно закреплять, даже несмотря на то, что высота его наружной части невысока.

В остальном следует придерживаться технологии приведенной выше. Тот есть монтировать слои кровельного пирога в соответствии с приведенной инструкцией.

Монтаж проходки дымохода через кровельный пирог не является сложной задачей. Все что нужно – это четко следовать инструкции и соблюдать определенные правила. Это поможет выполнить все работы самостоятельно и не затратить чрезмерно много средств.

Высота дымохода относительно конька крыши

У любого частного дома должна быть дымоходная система. Это может быть обыкновенная печь или какой-нибудь камин. Так или иначе при работе таких устройств будет выделяться некоторое количество дыма, который нужно куда-то девать. Для выполнения такой задачи создается дымоход. Высота дымохода относительно конька крыши может быть разной и от нее будет зависеть тяга и работоспособность всей обогревательной системы.

Проблемы с дымоходной трубой и как обеспечивается тяга

Некоторые ошибки в строительстве могут быть незначительными, а могут серьезно повлиять на эксплуатацию любого элемента. Если рассматривать дымоход, то любая погрешность будет сказываться на тяге, обеспечивающей нормальную работоспособность печи. В случаях, когда тяга нарушена у вас все время будут возникать проблемы с растопкой печи, а это просто возмутительно для жильцов частного дома.

Кроме низкой тяги могут возникнуть завихрения в дымоходе. Это чревато задымлением жилой комнаты, т.е. весь дым будет вылетать не в трубу, а идти обратно в дом. Завихрения не только приносят неприятности, но и опасны для жизни в целом.

Вытягивание дыма из трубы происходит по следующей технологии. Ветер попадая в трубу меняет свое направление за счет аэродинамики и просто вытягивает весь воздух из дымохода. Таким образом обеспечивается тяга. Чтобы обеспечить доступ ветру к самой трубе потребуется тщательно продумать ее расположение. Если порывам воздуха будет что-либо мешать, то они могут просто обогнуть входное отверстие, следовательно, вытягивать дым из трубы нечему.

Технологические условия

Многие застройщики опираются на знания опытных рабочих, но бывают случаи, когда этого им не достаточно и приходится рассказывать об источниках. Регламент по подбору высоты можно найти в СНиП под номером 2.04.05-91. Подраздел называется печное отопление. Сейчас я приведу выписку некоторых важных пунктов на которые стоит обратить особое внимание.

Высота дымохода над крышей берется из следующих соображений:

Длина дымоходного канала должна составлять более 5 метров. Расстояние изменяется от колосниковой решетки до верхней части трубы. Если здание не имеет чердачного помещения, то разрешается использовать менее длинный дымоход при условии хорошей и постоянной тяги.
Если здание создается с плоской кровельной системой, то высота дымохода должна быть больше 50 сантиметров покрытия.
В случае, если дымоходная труба вышла на крышу таким образом, что расстояние между ней и коньком не более 1,5 метра, то высота трубы делается на 50 сантиметров больше самой высокой точки кровли.
Входное отверстие трубы можно располагать в уровень с коньком только при одном условии. Если расстояние от дымохода до конька лежит в диапазоне от 1,5 до 3 метров.
Если расстояние более 3х метров, то дымоходная труба должна доходить до линии, идущей от горизонтали конька под углом в 10 градусов.

В случае, если на поверхности крыши будут находиться вспомогательные элементы вытяжки или искусственной вентиляции, они поднимаются до уровня дымоходной трубы.

При минимальном расстоянии дымохода от конька крыши до дымохода будут присутствовать следующие преимущества:

Чем выше поднимается дымоходная труба, тем длиннее будет сам канал. Это существенно отразится на тяге и сделает ее сильной.
Коньковый элемент не будет никаким образом воздействовать на работоспособность дымохода.
Прорезая отверстие около конькового узла можно серьезно сэкономить на кровельных материалах.

При расстоянии менее 1,5 метра от трубы до конька нужно пользовать стандартной методикой для построения модели здания. Для этого нужно проделать следующие действия:

Создается чертеж здания в определенном масштабе. Параллельно уровню земли проводим прямую линию. Она должна начинаться от конька и двигаться в ту сторону, где будет находиться труба.
Мы знаем, что труба будет размещена в промежутке до 1,5 метра от конька, следовательно, отмеряем нужное расстояние и размещаем дымоход в удобном для нас месте.

Подобным методом находится высота дымохода над кровлей если расстояние от него до конька лежит в диапазоне от 1,5 до 3 метров. Но здесь присутствует один нюанс. Линия будет откладывать от верхней точки крыши и двигаться сторону нахождения дымохода. От этой линии нужно отнять 50 сантиметров, в результате чего получится оптимальная зона для размещения трубы.

Как вы уже догадались сложность подсчета высоты трубы будет приходиться на случай, когда расстояние от конька до элемента будет иметь значение более 3х метров. Секрет упрощения расчета кроется в чертежах. После его создания важно придерживаться заданного масштаба, и вся работа будет произведена без ошибок.

Стоит отметить, что завышение высоты дымохода над кровлей опасно для самой конструкции. Резкие порывы ветра могут просто опрокинуть ее на крышу и вам понадобиться ее восстанавливать. Все же здесь есть один нюанс. Иногда высота трубы может быть большой, но тогда нужно приделывать к ней специальные растяжки, которые повысят ее устойчивость.

Нюансы планировки

Вычислить оптимальную высоту дымохода придерживаясь одних графиков не достаточно, поэтому приходится пользоваться некоторыми вспомогательными значениями. Вертикальный канал дымоходный трубы пересекает все внутренние комнаты, а значит будет воздействовать на их планировку.

Далеко не всегда получается разместить трубу максимально близко к коньковому элементу. Иногда ее приходится уводить очень и очень далеко. На положение дымохода наибольшее воздействие оказывают следующие особенности здания:

Планировка здания
Тип устраиваемого дымохода
Количество этажей
Возможность проводить устройство дымоходного канала и его обслуживания
Вид строительного материала для возведения стен и кровельного каркаса
Количество отопительных устройств, подведенных к каналу для вывода дыма

Наверняка, вы заинтересовались последним пунктом. Смысл тут такой, что к единственному каналу можно пристроить несколько печей, скажем в двух соседних комнатах. Конечно, это идет в разногласие с правилами по пожарной безопасности, но некоторые застройщики все равно делают по-своему.

Отопительные печи в зданиях с двумя или тремя этажами располагают одну на одну. Дымоходный канал располагается таким образом, чтобы весь дым устранялся по одной шахте. Единственным прямым элементом данной системы будет являться труба самой верхней печки. Что касается остальных, то к ним пристраивается увод с уклоном 60 градусов. По нормативным документам его длина не должна превышать 1 метра.

Существует также разновидность дымоходных элементов по их конструкции. Они могут быть:

Настенными. Это наиболее подходящий вариант для застройщиков с ограниченным количеством финансов. Такой дымоход можно создавать лишь в том случае, если стены здания будут из подходящего кирпича или камня. Такой канал выкладывается в несущей стене, поэтому для его создания важно использовать качественные продукты.
Коренными. Если вы ни разу не встречались с подобными конструкциями, то говоря простым языком, они напоминают отельные стояки, выходящие из печи. Стоимость коренного дымохода несколько больше вышеописанной конструкции, но в некоторых случаях она является единственным возможным вариантом. Для ее создания нет нужны в близком расположении стен, поэтому ее можно разместить в помещении где угодно. Чаще всего ее можно встретить в домах из сруба.
Насадными. Данный тип дымоходных каналов размещают на межэтажном перекрытии (на железобетонной плите). Применение такой конструкции идеально вписывается в малогабаритные постройки.

Подавляющее большинство проектировщиков включают в свои чертежи стеновые каналы. Дело в том, что при ведении нулевого строительства сделать такой элемент очень легко и средств на такую работу уйдет немного. Конечно, если по каким-то причинам разместить ее в здании не получается, то используют иные способы вывода дыма. Стоит отметить, что стеновые каналы легко уложить около конька, следовательно, проблем с тягой никогда не возникнет.

Стеновой дымоход выкладывается при помощи специального шаблона, так называемого буйка. Его устанавливают в центр конструкции и просто обкладывают кирпичом по его периметру. Его можно собрать самостоятельно из любых пиломатериалов, главное верно подобрать сечение дымоходного канала, ведь он будет проходить по всей высоте капительной стены.

Размещение дымоходной шахты в несущей стене имеет несколько преимуществ. Ну, во-первых, при работе печи будет обогреваться дополнительная площадь, следовательно, сократится расход энергоресурсов. Во-вторых, экономится жилая площадь. Если бы около обогревательной конструкции находилась громоздкая труба, то площадь бы существенно сократилась, а так вы только в плюсе. Стоит заметить, что если труба встраивается в несущую стену, то ее толщину придется несколько увеличить.

При создании трубы в капитальной стене нужно правильно подобрать высоту дымохода, по вышеописанным методикам. Дело в том, что высота отрезка, который должен выходить из стены при возведении настенного дымохода составляет порядка 50 сантиметров. Об этом говорится в правилах пожарной безопасности, а это уже не шутки.

Размещение любого отопительного прибора в здании должно быть обдумано. Если вблизи дымоходной трубы имеются какие-либо пиломатериалы, то их удаляют на расстояние более 50 сантиметров. В случаях, когда это невозможно, используются специальные материалы, дабы снизить воздействие температуры на структуру древесины, например, создают вокруг трубы каркас, а в воздушный зазор засыпают песок или керамзит. Когда окончание трубы создается из металла, то безопасное расстояние увеличивается до 70 сантиметров.

Теперь давайте посмотрим на правила создания коренных и насадных дымоходов. Здесь таких жестких требований не существует. Единственное на чем нужно заострить внимание, так это на удобство обслуживания и специфику планировки самого здания. Размещать трубу можно в любой части помещения, главное, чтобы это нравилось застройщику, но при этом нельзя забывать об пожарной безопасности.

Все части трубы, которые находятся в чердачном помещении должны быть оштукатурены цементным составом толщиной около 2-3 сантиметров. Помимо этого, дымоходная труба белится, дабы можно было видеть малейшую утечку дыма.

Высота дымохода относительно конька крыши: методика расчета

Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

Технологический регламент расчета высоты дымохода над коньком крыши ↑

Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

не меньше 50 см – над поверхностью плоской крыши ;
не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала обеспечивает:

наибольшее расстояние между ее устьем и дном колосника;
конек не преграждает путь воздушным потокам;
гарантирует минимальные затраты на строительство канала, по которому отводится дым.

Методика расчета ↑

Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м ↑

В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

На схеме проводят линию, параллельную основанию.
В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

Высота, когда расстояние между ними более 3 м ↑

Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

Графическая методика ↑

В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.

Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
Отсеченный отрезок и дает искомую величину.
Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
Остается проверить удовлетворяет ли полученное значение строительным нормативам.

Математическая методика ↑

Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
На схеме отмечают ось симметрии дымохода.
Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.

Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:

a – расстояние от конькового хребта до устья трубы;
b – расстояние от оси симметрии дома до оси симметрии дымохода
в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

Какой должна быть высота дымохода относительно конька крыши

Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
От угла наклона ската кровли.
От наличия высоких деревьев и построек в непосредственной близости от трубы.
От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Высота оголовка

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

Схема выводимых каналов на крышу здания

Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

Как влияет сечение дымохода на его высоту?

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Заключение

Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

Как определить необходимую высоту дымохода относительно конька крыши?

При установке камина особое внимание стоит уделить монтажу дымохода. От него зависит долговечность и надежность камина, а также безопасность жителей дома. Кроме того, дымоход необходим для любого нагревательного прибора, который способен продуцировать угарный газ. Чем больше таких приборов в доме, тем сложнее обустроить систему выведения продуктов горения.

Дымоход имеет ряд параметров, которыми нельзя пренебрегать при его монтаже, одним из которых является его высота относительно конька крыши. От высоты дымоходной трубы зависит уровень тяги, необходимый для правильного процесса горения.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой. Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши.

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь. Но важно не только то, что снаружи, но и то, что скрыто внутри.

Прежде, чем планировать устройство дымохода необходимо определить:

Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.

Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.

Это важно! Неправильный расчет высоты и диаметра дымохода приводит к низкой тяге в нем. В этом случае в помещении постоянно остается угарный газ, который может вызвать ряд заболеваний у домочадцев и даже привести к летальному исходу.

Значение дымохода и дымовая тяга

Газы по дымоходу поднимаются самостоятельно под действием нескольких физических сил. Дым, образующийся при горении, легче воздуха, он поднимается наверх. Его легкость обусловлена температурой. Как известно, чем больше нагрет газ тем меньше молекул его содержится в единице объема и тем легче он сам по себе. Легкие газы всегда поднимаются наверх.

Кроме того, значение имеет разница давлений и температур между воздухом снаружи и газами внутри. Эта разница как бы вытягивает наружу газы из дымохода. Этот процесс называется тягой. Тяга возникает в том случае, если имеется перепад давлений. С физической точки зрения тяга — это разница давлений.

В дымоходах с естественной, пассивной тягой действует сила Архимеда. Воздух находящийся внизу максимально разрежен, поскольку имеет высокую температуру. Плотность его минимальная. Воздух наверху, снаружи дома, минимально разрежен, поскольку он холодный.

Плотность его выше. Происходит это так: тяжелый холодный воздух опускается по дымоходу вниз и выдавливает теплый легкий воздух наверх, таким образом дым поднимается по трубе и выводится наружу. Пока нагревательный прибор работает, воздух внизу трубы будет теплее, чем снаружи.

Это важно! Чем больше разница температур, тем выше тяга. Следовательно, для хорошей тяги нужен хороший отопительный прибор и холодная погода.

Однако разница температур — не единственный фактор, влияющий на тягу.

Как высота дымохода влияет на тягу

Высота дымохода — это тот параметр, который во многом определяет силу тяги.

Существует формула, согласно которой, разница давлений напрямую зависит от атмосферного давления, разницы температур снаружи и внутри, а также — от высоты самого дымохода.

Чем больше разница температур, тем больше тяга, чем больше атмосферное давление и высота дымохода — тем больше тяга.

На атмосферное давление владелец дымохода повлиять никак не может, как и на температуру на улице. Температура внутри зависит от источника тепла. Она редко превышает 1000°С.

Параметром, который можно корректировать остается высота дымохода. В трубе определенной высоты создается необходимая разница давлений, которая позволяет холодному воздуху вытеснять теплый наверх.

В короткой трубе воздух, проникающий внутрь извне, будет наоборот способствовать поступлению дыма в помещение. В слишком длинной трубе градиент давлений не будет достаточным для хорошей тяги.

В трубе создается два воздушных потока, один стремится внутрь, другой — наружу. Дым в дымоходе образует завихрения, которые не должны мешать воздушному потоку. Чтобы тяга была максимальной, труба должна иметь определенный диаметр. Диаметр внутреннего сечения играет важную роль в обеспечении пассивной тяги.

Сечение дымохода и высота

Сечение дымохода — это параметр, определяющий размеры его просвета. Для прямоугольных и квадратных дымоходов значение имеет площадь сечения, а для круглых и овальных — его диаметр.

В узкой трубе воздух создает турбулентные потоки и, вместо того, чтобы выходить наружу, долгое время путешествует по трубе. Чем дольше теплый газ сообщается в холодными стенками трубы, тем холоднее он становится. Холодный дым из трубы выходить не будет. В слишком широком дымоходе также есть вероятность быстрого охлаждения дыма из-за чрезмерного поступления холодного воздуха.

Оптимальной считается площадь дымохода не менее 10 см2, в случае круглой трубы — диаметре не менее 15 см. При установке каминов, в которых температура горения топлива несколько выше, чем в печах и колонках, следует ориентироваться на минимальный диаметр в 10 см. Максимальный диаметр будет зависеть от размеров нагревателя.

Это важно! Труба не должна иметь сужений и изгибов, иначе тяга значительно уменьшится.

Что касается высоты дымохода, она зависит от многих параметров. В идеальных условиях, когда крыша ровная, не имеет никаких выступов, на ее уровне нет деревьев и других построек и доступ воздуха к трубе ничего не загораживает, дымоход имеет 5м в высоту максимум. При этом его высота считается от колосниковой решетки нагревателя до самого верха.

Высота трубы над уровнем крыши при тех же условиях — 1,5 м.

Ровные крыши встречаются в домах очень редко. Часто они покатые, имеют различные оградительные или декоративными элементами, соприкасаются с деревьями и другими зданиями.

При всех этих условиях высота дымохода рассчитывается отдельно.

Как рассчитать оптимальную высоту дымохода

Расчет точной высоты — процесс достаточно трудоемкий. Для того, чтобы его облегчить, созданы специальные правила, учитывающие расположение трубы на разных видах крыш. Они позволяют подобрать примерную высоту дымохода над крышей.

Это интересно! Для точного расчета оптимальной высоты дымохода существуют специальные формулы.Они учитывают метеорологические условия, разницу температур и свойства дыма. Использовать их сложно, для вычислений необходимо знать много параметров, а сам процесс расчета получается трудоемким.

Для примерного расчета необходимо придерживаться следующих правил:

Если на крыше расположены дымоход и вентиляционная труба, расстояние между ними — не менее 5 м. Высота при этом на 0,5 м больше, чем вентиляции.
Если на крыше есть бордюр, дымоход должен минимум на 1 м превосходить его по высоте.
Если крыша имеет уклон, высота рассчитывается по расстоянию дымохода от конька (наивысшей точки).

На последнее правило стоит обратить особое внимание. Расчеты выглядят следующим образом:

дымоход, расположенный на расстоянии до 1,5 м от конька на 0,5 м выше самого конька;
труба расположенная на расстоянии до 3 м от конька находится вровень с наивысшей точкой крыши;
дымоход на расстоянии свыше 3 м от конька находится ниже конька. При этом угол между коньком и наивысшей точкой дымохода составляет 10°.

Высота дымохода относительно конька крыши:

Автор Евгений Апрелев На чтение 4 мин. Просмотров 824

Дымоотвод с первого взгляда кажется самым простым элементом из всего жилищного строительства. Но это только с первого взгляда. Правильно выполненный дымоотвод– это достаточно сложная инженерная конструкция, от которой зависит эффективность работы системы отопления, а также здоровье и даже жизнь обитателей дома. Именно поэтому все расчеты, связанные с конструкцией, сечением и высотой дымоотводящих путей должны быть выполнены профессионалами.

[contents]

Что такое тяга

Тяга в дымоходе – это физическое явление, при котором происходит самостоятельное движение разогретого воздуха, наполненного продуктами горения топлива. Она возникает при разности температур и давлений, между помещением, в котором установлен отопительный котел, и атмосферой. Стоит сказать, что на качество и скорость вывода отработанных газов влияет еще множество факторов:

Сечение дымоотводящих путей.
Конструкция системы отвода отработанных газов.
Температура отводящегося дыма.
Направления и сила ветра.
Время года.
Высота дымохода.

Кроме этих факторов, на тягу могут повлиять материалы, из которых изготовлен дымоход, топлива, сжигаемого в топке котла, приток воздуха в помещение с установленным котлоагрегатом и т.д. Изменение любого параметра может улучшить или ухудшить тягу, сделав систему отопления более эффективной или значительно снизить ее КПД, увеличить или уменьшить расход топлива.

Основное влияние на качество вывода продуктов горения оказывает разница температур между уличным воздухом и воздушными массами в помещении. Это объясняется разницей между плотностью теплого и холодного воздуха. Так как плотность теплого воздуха меньше, он стремится вверх. Именно это приводит к разнице давлений внутри и снаружи дымовой трубы.

В котлах с различным типом топлива, горение происходит по-разному, и поэтому температура дыма различна. К примеру, в газовых котлах температура сгорания топлива на протяжении всего цикла горения практически одинакова. При высоком КПД современного газового отопительного оборудования и температура выхлопных газов достаточно низкая, часто не превышающая 100С°.

В твердотопливных котлах горение происходит при совсем других температурах и достаточно неравномерно: во время розжига топлива, температура отработанных газов резко возрастает и достигает 600С°. После выхода котла в рабочий режим, температура отработанных газов снижается. Эта неравномерность температурных показателей также влияет на тягу в отопительной системе.

Влияние длины дымоотвода на тягу

Теоретически, чем выше дымовая труба – тем лучше вывод отработанных газов. На деле все происходит иначе: поднимаясь по дымоотводу, теплые воздушные массы, наполненные продуктами горения, постепенно набирают скорость. Но, поднимаясь, газ начинает остывать, поэтому чрезмерно большая высота трубы дымохода, может только ухудшить отвод в атмосферу продуктов горения.

Правильную длину дымовой трубы можно высчитать по достаточно сложной формуле, в которой будет видна зависимость тяги от длины дымоотводящего канала, его сечения и температурных показателей внутри помещения и за его пределами, объема газов, образованных в процессе горения топлива.

Мы целенаправленно не пытаемся объяснить эту формулу, предоставляя возможность проведения расчетов специализированным организациям.

Важно!
Угарный газ не имеет запаха, поэтому при недостаточной тяге, он может попадать в жилое помещение. При достаточно небольшой концентрации угарного газа в воздухе, у человека наступает остановка дыхания и он погибает.

Системы отведения дыма для газовых котлов

Высота дымохода для газового котла определяется рекомендацией производителя отопительного оборудования и регламентом СНиП, в котором установлены следующие показатели:

Подъем дымовой трубы над плоской кровлей должна составлять не менее 1,2 м.
Труба должна возвышаться над коньком крыши не менее чем на 0,5 м. если она расположена к коньку ближе чем на 1,5 м.
Если труба расположена от 1,5 м. до 3 м, до конька, то дымовая труба не должна быть ниже уровня конька постройки.
Если дымовая труба расположена далее 3 м. от конька, то высота ее должна соответствовать линии, проведенной от конька под углом в 10° к линии горизонта.

Совет:
высота дымохода относительно конька крыши рассчитывается исходя из многих показателей. Выше представлены средние данные для газового оборудования. Для более точного расчета следует обратиться к специалистам теплотехникам или в специализированную организацию.

Дымовая труба для твердотопливного котла

Для твердотопливных котлов, длина дымоотвода является наиболее важным параметром. Если длина будет недостаточной, то и тяга будет плохая. Именно это может в любой момент привести к ее «опрокидыванию», благодаря чему угарный газ и другие продукты горения будут проникать в помещение.

Нужная высота дымохода для твердотопливного котла в обязательном порядке прописывается производителем в паспорте к котлоагрегату и тщательно просчитывается инженерами еще на стадии его проектирования. Именно поэтому чтобы исключить ошибки, связанные с самостоятельными расчетами дымоотвода, его длины и минимально допустимого диаметра, лучше всего воспользоваться заводскими рекомендациями.

Расположение дымохода относительно конька крыши

Какая должна быть высота дымовой трубы над коньком кровли?

К сожалению, производители и даже торгующие организации, редко объясняют, какая должна быть высота у трубы относительно конька крыши. В сопроводительной документации, часто можно встретить фразу «монтаж отопительного оборудования и дымохода должны выполнять специализированные организации» или «для установки дымоходной трубы обратитесь к соответствующему СНиПу».

Рекомендации, безусловно, правильные, но сложно выполнимые. Дом или дача, нередко находятся вдали от города, и только выезд соответствующих специалистов обойдется в круглую сумму, не говоря уж о самой работе. СНиПы же, пишутся для кого угодно, но только не для простых граждан. Разобраться в специфических терминах порой не под силу и профессиональным строителям.

Требования к высоте дымохода

На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.

Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.

Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:

Над плоской кровлей дымоход должен выступать минимум на 1200 см.
Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.

Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:

Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.

Нюансы выбора дымохода

Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.

Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.

Виды дымоходных труб

На рынках сегодня встречаются самые разные виды труб, предназначенных для отведения продуктов горения: металлические, асбоцементные и модульные дымоходы из коррозионно-стойкой стали. Все они обладают своими достоинствами и недостатками.

Асбоцементные трубы. Скажем прямо, многочисленными достоинствами они не обладают. Такие трубы могут похвастаться только устойчивостью к температуре и ценой. Самый существенный недостаток, это присутствие в её составе асбеста, материала вызывающего онкологические заболевания. Вес трубы тоже оставляет желать лучшего.
Цельный металлический дымоход. При толщине в 8-10мм, такая труба может эксплуатироваться на протяжении десятилетий. Однако и здесь есть свои подводные камни. Масса такой трубы может быть весьма солидной, что осложнит её установку. Кроме того, вес трубы несет риск для отопительного прибора: при постоянной нагрузке он может деформироваться. Нередко такой дымоход, с помощью хомутов крепят к стропилам, чтобы снять напряжение с котла. Однако если кровля обладает высотой в десять метров, то вес такой трубы будет запредельным.
Модульный дымоход. Пожалуй, оптимальный вариант для любого отопительного прибора. Обладает лишь одним, но весьма существенным недостатком-ценой. Изготавливается такой дымоход их коррозионно-стойких сталей. Существуют двойные сэндвич-трубы, которые используются в зоне минусовых температур (улица, чердак, мансарда). Нередко их называю противопожарными, но они такими не являются. Их назначение предотвращение конденсата. Второй вариант модульного дымохода, это трубы свернутые из одинарного стального листа. Применяются при создании дымохода в помещениях сезонного использования (дачи, гаражи, летняя кухня). Допускается также комбинирование этих двух дымоходных систем.

Подведение итогов

Конечно, тепло в доме зависит от отопительного котла, который нагревает теплоноситель в трубах и радиаторов. Однако ни одна, даже самая замечательная печь, не способна функционировать дымоходной трубы надлежащей высоты. Высота дымохода, влияет не только на тягу печи, но и имеет значение для здоровья обитателей дома.

При недостаточной высоте, может образоваться обратная тяга, при которой продукты горения и угарный газ будут поступать в помещение. По статистике, при пожарах, в большинстве случаев люди гибнут именно от угарного газа, а не от огня. Поэтому прежде чем приступать к установке дымохода, необходимо изучить всю доступную информацию.

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
Высота дымохода над плоской кровлей составляла не менее полуметра.
Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

Уменьшить расход топлива.
Урегулировать работу отопительной системы.
Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

Где будет располагаться дымоход относительно конькового ребра.
Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
Какой угол наклона перекрытия планируется обустроить.
Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Общие требования

Оптимальная длина и диаметр

Высота над коньком скатной кровли

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Влияние на длину печного хода стоящих рядом высотных зданий

Где не рекомендуется делать канал для выхода дыма

В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Требования к каналу

Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Технологический регламент

Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
Высота дымохода над плоской кровлей составляла не менее полуметра.
Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Расчет параметра с учетом зоны ветрового подпора

Сечение трубы

Важные нюансы расчета дымовой трубы

Уменьшить расход топлива.
Урегулировать работу отопительной системы.
Обеспечить абсолютную безопасность.

Критерии определения высоты печной трубы над коньком с таблицей

Где будет располагаться дымоход относительно конькового ребра.
Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
Какой угол наклона перекрытия планируется обустроить.
Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Содержание

Расстояние от дымохода до конька

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забывам, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта, b – расстояние от центральной оси дома до центральной оси дымохода, α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Правила и нюансы планировки

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

Внутренняя планировка обустраиваемой коробки.
Тип дымохода.
Численность этажей.
Удобство монтажа дымового канала.
Обеспечение доступа для обслуживания.
Разновидность материала, использованного при возведении стен и стропильной конструкции.
Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Содержание

Расстояние от дымохода до конька

Четкий технологический регламент

Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Графическая и математическая методика

Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Алгоритм математических вычислений:

Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

Правила и нюансы планировки

Внутренняя планировка обустраиваемой коробки.
Тип дымохода.
Численность этажей.
Удобство монтажа дымового канала.
Обеспечение доступа для обслуживания.
Разновидность материала, использованного при возведении стен и стропильной конструкции.
Количество агрегатов, подключаемых к одному дымовому каналу.

По конструктивному типу дымоходы подразделяются на:

Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

Теги: #Расположение дымохода относительно конька крыши

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Сертифицированный мастер-специалист по очагам Национального института каминов (NFI) — WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочитайте мою статью Понимание и расчет уклона кровли . Кроме того, вам понадобится расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рисунок 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (при измерении по горизонтали) и выступал не менее чем на 3 фута выше. высшая точка прохождения крыши.”**

Имейте в виду, что обычно существует требование минимальной высоты дымохода для всей системы (обычно 15 футов, иногда включая соединительную трубу), которые могут повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, что приведет к повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон крыши выражается как отношение подъема к пробегу. Подъем — это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас измерения 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем прибавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но по-прежнему будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к системам выпуска гранул и газов. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

Высота дымохода: Правило 2 фута, 10 футов, 3 фута

У людей часто возникают проблемы с захватом 2-футового, 10-футового, 3-футового стандарта. Эти измерения высоты дымохода важны для соответствия строительным требованиям. Установка дымохода в доме по сравнению с остальной частью дома может улучшить тягу. Как правило, это доставит вам меньше проблем как домовладельцу.

Высота дымохода

Что такое правило 2 фута, 10 футов, 3 фута? Дымоход должен выходить как минимум на 3 фута выше самой высокой точки, в которой он проходит через крышу. И как минимум на 2 фута выше любой части здания в пределах 10 футов. Спецификации не для того, чтобы просто вызвать у вас проблемы. Они намерены следить за тем, чтобы дымоход тянулся правильно и не возникла опасность возгорания. Если, однако, производитель каминного агрегата заводского изготовления, дровяной печи или другого прибора имеет другие характеристики, им необходимо следовать.

Любая вершина, находящаяся в пределах 10 футов от дымохода, может конкурировать с дымоходом. Это может вызвать проблемы с сквозняком. Вот почему правило требует, чтобы дымоход был на 2 фута выше любой конструкции в пределах 10 футов от дымохода. Если ваш дом находится на особенно большой высоте, я рекомендую проконсультироваться со специалистом в вашем районе, когда речь идет об этих конкретных характеристиках. Большая высота и разреженный воздух могут немного отличаться от необходимых измерений.

Проблемы с тягой часто возникают по многим причинам!

Проблемы с тягой в дымоходе часто возникают из-за высоты дымохода или ее отсутствия.Но не менее критичны проблемы с отрицательным давлением в доме, которые вызывают вялые сквозняки. Это может быть новая изоляция чердаков, мощные вентиляционные отверстия на крыше, соборные потолки, большие лестничные клетки и вентиляторы на кухнях и в ванных комнатах. Даже установка новых штормовых окон может изменить баланс воздуха в доме. Кроме того, вентиляционные отверстия в камине на стене, как известно, плохо переносят сквозняк.

Щелкните здесь, чтобы узнать больше о проблемах с копчением камина.

Рекомендуемые партнерские продукты:

Особенности расчета, параметры и требования

При строительстве помещений, оборудованных камином, печкой или другими отопительными приборами на твердом топливе, важно уделять достаточное внимание дымоходам. Высота дымохода относительно конька кровли должна соответствовать установленным нормам, чтобы обеспечить нормальный отвод продуктов горения.

Что влияет на высоту трубы?

Высота дымохода относительно конька крыши зависит не только от типа самой кровли, но и от ряда других важных параметров:

сечение крыши, на котором расположен дымоход;
уклон ската крыши;
климат региона, в котором находится строение; количество и интенсивность осадков;
зданий и зеленых насаждений вокруг здания.

Эти данные учитываются при выполнении расчетов по определению высоты дымохода относительно конька кровли.

Оптимальное значение

Перед началом строительных работ важно определить точную стоимость будущих дымоотводных линий. Строители исходят из следующих требований при возведении дымохода.

Если он расположен на расстоянии 1,5 м от конька, высота над самой высокой точкой крыши должна быть не менее 0.5 мес. Такие условия обеспечивают хорошее сцепление с дорогой, а также ограничивают скопление снега в этой области крыши.
На расстоянии 3 м от наивысшей точки крыши высота дымохода относительно конька крыши может быть равна линии горизонта. Это значит, что он совпадает с высотой конька или немного превышает ее.
При расположении от гребня на расстоянии более 3 м высота должна быть на 10 градусов ниже горизонта.

Как рассчитать расстояние от дымохода до коньковых крыш? Для этого важно схематично изобразить планировку кровли, отметить расположение дымовых путей.Используя геометрический метод, необходимо масштаб уменьшить, умножить на полученную высоту. Отклонения отмечают линейкой и проводят линию.

Если дом расположен среди высоких зданий или деревьев, высота дымохода относительно конька крыши должна быть на 45 градусов больше, чем наивысшая точка крыши. Проще говоря, дымоход должен подниматься выше конька 0,75 м.

Дымоход и отопление.

Согласно СНиП высота дымохода относительно конька крыши должна быть рассчитана правильно для обеспечения нормального дымоудаления.В таком случае будет создаваться турбулентность воздуха, которая поможет удалить дымовые газы из системы. От хорошей тяги напрямую зависит правильная работа ТЭНа. Именно тяга помогает эффективно выводить из дома вредные вещества. Это напрямую связано с:

высотой дымохода относительно конька крыши на даче;
разность температур внутри и снаружи трубы;
Правильность внутреннего сечения. Так, например, слишком широкий дымоход создает потоки воздуха, которые не только не отводят газы, но и способствуют появлению обратного процесса;
конструкция дымохода, а именно количество витков трубы;
атмосферное давление, повышенная влажность, что способствует снижению тяги.

Определить работоспособность дымохода можно без розжига печи. Достаточно зажечь спичку или лист бумаги и поднести к топке. При хорошем пламени начнет входить внутрь, а может и вовсе погаснуть.

Возможные проблемы

Часто перед началом нового отопительного сезона владельцы частных домов сталкиваются с такой проблемой, когда весь дым начинает падать внутрь помещения. Это может быть связано со следующими факторами:

попадание птиц в трубу;
большие скопления сажи;
Обрушение трубы.

Если вы хотите этого избежать, перед запуском топки необходимо проверить печь и дымоотводы, очистить трубу от копоти и копоти.

Какой должен быть дымоход?

Важно позаботиться не только о расчете высоты дымохода над коньком кровли, но и над его объемом и формой. Лучшим вариантом считаются трубы круглого сечения, так как они не создают дополнительных завихрений воздуха, препятствующих прохождению дыма. Более того, по сравнению с квадратными трубами, у них нет углов, в которых может скапливаться большое количество сажи и горения.

Высокие трубы должны быть закреплены. Дополнительные распорки для устойчивости. Сверху обычно устанавливается крышка, которая гарантирует, что в систему не попадут посторонние предметы и осадки.

Важные моменты при расчете дымохода

Параметры и расчеты высоты дымохода над крышей должны быть максимально правильными для обеспечения комфортного использования каменки. Важно учитывать следующие моменты:

При выборе материала для изготовления дымохода следует учитывать выбранное топливо для топки, так как разные виды имеют разные температуры горения, а соответственно и температуру дыма. ;
Обеспечение хорошей вентиляции отходящих газов.Чаще всего оборудование объединяют в одной дымовой трубе;
Особенности конструкции здания и удаленность от гребня.

Твердотопливные обогреватели обладают большей пожароопасностью, поэтому, если у вас ранее не было опыта расчета высоты дымохода, стоит воспользоваться онлайн-калькулятором или доверить это дело профессионалам.

Зависимость высоты сечения

Как рассчитать высоту дымохода над коньком кровли с учетом формы сечения трубы? Нормы регламентируются СНиП — документом, в котором указаны допустимые характеристики отопительных приборов и дымовых трактов.Перед началом расчетов рекомендуется изучить эти положения.

Газы и дым, выделяющиеся при горении, нагреваются и движутся вверх. Для обеспечения хорошей тяги газы должны быть невысокой температуры, а расстояние от топки до выхода должно быть небольшим. Однако на самом деле это не всегда так. Оптимальный вариант — небольшой участок трубы в сочетании с большой высотой. Таким образом можно увеличить тягу. Если он будет слишком большим, тепловая мощность печи снизится и, кроме того, потребуется гораздо больше топлива.Чтобы этого не произошло, важно учитывать все параметры постройки, ее расположение, утеплитель и трубу.

Материалы для строительства дымохода

Первоначальные требования к материалам, используемым для строительства дымоходов, — это пожаробезопасность и низкая стоимость. Существуют следующие допустимые материалы:

Кирпич прочен и безопасен, но имеет высокую стоимость и склонность к накоплению сажи.
Асбестоцемент в отличие от кирпича — дешево, легко и просто в установке.Однако такие дымоходы категорически не подходят для печей, в топке которых планируется использовать вещества с высокой температурой горения.
Нержавеющая сталь монтируется быстро и легко, не подвержена коррозии, имеет небольшой вес и стоимость. Однако при выборе следует учитывать, что нержавеющая сталь не обладает теплоизоляционными свойствами, быстро остывает, требует дополнительной изоляции в местах контакта с быстро воспламеняющимися материалами.
Двухконтурные стальные конструкции обладают рядом преимуществ: высокая скорость прохождения дыма по системе, отсутствие образования конденсата, простота монтажа.
Керамические дымоходы появились на рынке строительных материалов относительно недавно. Они обладают следующими характеристиками: герметичность конструкции, круглое сечение и идеальная гладкость внутри, что обеспечивает плавное прохождение дыма, длительный срок службы, устойчивость к перепадам температуры и естественным отложениям. Кроме того, такие конструкции защищены изоляционными материалами из негорючих строительных материалов, имеют защитные боксы. Единственным препятствием для установки может стать дороговизна данной конструкции.

Дымоход оказывает существенное влияние на нормальную работу всей системы отопления, поэтому особое значение должно иметь отношение к его конструкции и установке, а также поддержание работоспособности в процессе эксплуатации.

Где конек крыши ближе, чем 10 футов к дымоходу, должна быть труба?

Любая вершина, находящаяся в пределах 10 футов дымовой трубы , может конкурировать с дымовой трубой . Это может вызвать проблемы с сквозняком.Вот почему правило требует, чтобы дымоход выступал на 2 фута над любой конструкцией в пределах 10 футов дымохода .

Нажмите, чтобы увидеть полный ответ

Принимая во внимание это, где конек крыши ближе, чем 10 футов к дымоходу, труба должна быть выше?

Широко известно, что кладка дымоходов должна соответствовать правилу 3-2- 10 . Это правило означает, что они должны на простираться на 3 фута над проемом на крыше с самой короткой стороны, а верх дымохода должен на быть на 2 фута выше, чем любой части строительной конструкции в пределах 10 футов. .

Также знайте, какова минимальная высота традиционного каменного дымохода? ВЫСОТА И ОПОРЫ ДЫМОХОДА КЛАДКИ. Дымоходы должны выступать не менее чем на 2 фута (610 мм) выше любой части здания в пределах 10 футов (3048 мм), но не должны быть ниже 3 фута ( 914 мм ) над точкой, где дымоход проходит через крышу.

С учетом этого, как далеко должна быть труба печи от крыши?

Верх дымоходной трубы должен выступать не менее чем на 2 фута выше пика крыши , если труба находится в пределах 10 футов от пика.Если труба находится на расстоянии более 10 футов от пика крыши , она должна быть на 2 фута выше самой высокой точки крыши в пределах 10 футов.

Чем выше тяга, тем лучше тяга в более высоком дымоходе?

Очевидно, что при пожаре в дымоходе древесина является топливом, а спичка — пламенем, поэтому воздух, обеспечивающий кислород, поступает в форме тяги . Причина того, что дымоход выше создает лучшую тягу на , на самом деле довольно проста: чем выше в атмосфере достигает дымоход , тем больше перепад давления.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дровяные печи в A-образных зданиях

Привет, есть ли особые соображения по поводу дровяных печей в каркасных домах? Ищу лучший способ установки. Спасибо большое.

Торри

Хи Торри,

Да, есть несколько важных вопросов, которые нужно решить. Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону.Если вы попытаетесь это сделать, вы получите очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика. Безусловно, лучший подход — разместить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика. Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода.Это также означает, что вы можете выполнять установку с лестниц вместо строительных лесов.

Иоанна

Повышение эффективности с помощью рекуператора тепла, установленного на дымоходе?

Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей. Я просто пытаюсь найти способ использовать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас горит большой пожар.

Кевин

Привет, Кевин,

Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, — это забивают креозотом. В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии, высокоэффективные обогреватели достигают большей эффективности не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход — это двигатель, который приводит в действие систему сжигания древесины, и для работы ему требуется тепло.Вы в большей степени повысите эффективность, полностью сконцентрировавшись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

Иоанна

Стартер для барбекю в качестве грунтовки дымохода?

Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь — к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!)…. В общем, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (кстати, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении). Спасибо! Rich

шт. Я люблю ваш сайт и часто его посещаю!

Hi Rich,

Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, требует много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх.Я слышал о людях, пользующихся успехом с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить горячий воздух вверх.

Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь — это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта дымовой трубы, которая засасывает холодный воздух в дымоход. В большинстве случаев, когда окно или дверь открыты, поток в дымоходе сразу же развернется. Как только огонь разгорелся и в дымоход попало немного тепла, можно закрыть окно или дверь.

Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

Иоанна

Неисправность дымохода

У меня в подвале стоит печь-франклин, которая находится в пристройке к моему дому. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже пика старой части.Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла. Поднять дымоход или как?

Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

Спасибо, Стив

Привет, Стив,

У вас классический тип отказа дымохода. Вы точно поставили диагноз.В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход. То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему — это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и выпустить дымоход вверх. через теплое пространство.Это сделает дымоход превосходит дом в качестве дымохода, когда на улице холодно.

Просто поднять дымоход вряд ли получится. главным образом потому, что теплопотери в высоком дымоходе, подверженном воздействию холода, настолько велики, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива — «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его, чтобы он был выше дома. Это потребует создания изолированной загонки вокруг дымохода.

Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай — хороший пример того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением — это дешевизна. Но дымоход действительно паршивый.

Заполнение дома дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина — это поистине ужасные дровяные горелки, которые дымят и перегорают и, как правило, разочаровывают своих пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

Иоанна

Проблема с дымоходом камина

У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится снаружи дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход уже однажды перестраивался предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

Я планирую заменить дымоход над линией крыши на соответствующие кирпичи, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине двухуровневой квартиры — должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневой квартиры?

Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен

Привет Даррен,

Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проникает в ограждающую конструкцию дома ниже своего наивысшего уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не один; от этих проблем страдает жилищный фонд Северной Америки.

Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск утечки выхлопных газов в дом.

Что касается камина, то, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым отводом газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

Иоанна

Проблема с наружным дымоходом?

Я только что купил дом с 40-футовой металлической наружной вытяжкой для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

1. Дымоход находится снаружи.

2. Иногда здесь до -15 градусов по Фаренгейту.

Есть мысли, помощь, наводки?

Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход за счет низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался в тепле, но я видел обратную тягу закрытых дымоходов, потому что в трубе просачивался холодный наружный воздух, и потому, что без поступления тепла из дома даже внутренняя часть погона со временем остынет. Если у вас очень сильный обратный ток, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый заводской камин, то его низкая производительность вряд ли оправдает затраты, даже если бы он работал на полную мощность. Вы можете сэкономить деньги и установить хороший камин, сертифицированный Агентством по охране окружающей среды, и иметь возможность наблюдать за впечатляющим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

Но, я думаю, лучше всего попробовать это наступающей зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что даже если вы можете получить возгорание, когда он уйдет в угольный пласт, система может перейти в горячий обратный поток и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

Иоанна

Высота и тяга дымохода

Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

Спасибо, Кейт

Hi Keith,

Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

Тягу в дымоходе определяют две вещи:

1. Высота дымохода

2. Температура дымовых газов

Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, — нет. См. Наш раздел о дымоходах.

Иоанна

Правильная высота дымохода

Мы унаследовали хороший отдельно стоящий дровяной камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Выход дымохода составляет около 22 см в квадрате.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Есть ли необходимое уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, за исключением случаев, когда это абсолютно необходимо, поскольку зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

Фелисити

Привет Фелисити,

Во-первых, верх дымохода должен быть на высоте не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее эмпирическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. В одноэтажных зданиях с плоской крышей всегда возникает проблема с высотой дымохода, но я настоятельно рекомендую достичь цели в 4,6 метра, чтобы предотвратить попадание дыма в дом.

Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

Иоанна

Общий дымоход?

Может ли дровяная печь использовать общий одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

Спасибо, Пол

Привет, Пол,

Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и по уважительной причине: их требования к проекту совершенно разные и несовместимые. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что печь вообще не может работать, и она будет дымить как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу у горелки, а дровяные печи — сильную тягу.

Дровяной печи нужен собственный дымоход. К тому же дровяную печь ни в коем случае нельзя ставить в топку. Дровяные печи — это обогреватели, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

Иоанна

Поставщики дымоходов

Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно, в Интернете) нам лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку при выгодном обменном курсе? Спасибо, Лиза

Лиза,

Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымоходных труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

Цена не должна быть вашей первой заботой — безопасность — вот что важно.

Между прочим, я никогда не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

Иоанна

Экономия денег на дровяной печи с дымоходом? НЕА!

Привет, этой осенью я планирую установить дровяную печь, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать футеровку из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

Спасибо, Скотт

Скотт,

План кажется мне опасным. Вы уверены, что установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамной рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это вкладыши, а не дымоходы; их нужно установить в кирпичный корпус.

Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы дать вам совет.

Иоанна

Изменение размеров дымохода

Я приобрел «усадьбу хиппи» в Манитобе, и, чтобы получить страховку, мне придется модернизировать дымоходы до типа «2100» (2-дюймовая изоляция).Достаточно справедливо — я за безопасность!

Главный обогреватель — Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которой сейчас нет, поэтому я не могу сообщить подробностей.) Я могу захотеть или должен заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я ‘ хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то в этом роде.

Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печными плитами), у более новых печей чаще всего есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

Вопрос: По-видимому, лучше всего иметь дымоход того же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол — большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

Мой технический специалист предполагает (у меня нет опыта работы с системами отопления на дровах), что до некоторой степени дымоход меньшего размера будет иметь большую скорость дымовых газов и будет менее склонен к накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

Я думаю, что мне следует грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

Кстати, я бы хотел нанять квалифицированного поставщика / установщика печей, чтобы он позаботился об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы доставить такую на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Идея о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

Ура, Скотт

Скотт,

Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь от 8 до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымовой трубы) почти по всем указанным вами причинам.

Cal

Скотт ответов:

Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

Старый «Триумф» не похож на плохую печь, хотя я знаю, что новое устройство будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

Искренне благодарим за помощь.

Ура, Скотт

Температура дымовых газов

Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

Спасибо, Миро

Привет Миро,

Температура дымовых газов сильно колеблется из-за различий в приборах, системах вентиляции, топливе и рабочих условиях, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле прожига вы ее измеряете.

В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не существует. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного резкими перепадами температуры, например, во время пожара в дымоходе.

Иоанна

Разрушители запаха, пожалуйста!

У меня в подвале одноэтажного дома установлен камин типа «обогреватель».Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

Я не использовал камин в течение многих лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл — из дымохода в камин и семейную комнату шел очень сильный запах сажи — даже при закрытой заслонке! Дымоход работал нормально, пока горел огонь.В нем было много сквозняков, и он прикрыт сверху колпаком дымохода.

Мой вопрос: нужно ли мне просто разжечь больше костров, чтобы «кондиционировать» дымоход, чтобы выгореть лишняя влага и т. Д., Которая могла образоваться за многие годы неиспользования? и Существуют ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я знаю, что моя основная проблема — дымоход находится на внешней стене и не изолирован)

Буду признателен за любые комментарии, потому что я люблю горящий огонь и отсутствие запахов после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон

Рон,

К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему и больше не будете ее использовать. Вот несколько вариантов;

установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop — популярные марки с кабельным приводом) (заслонки горловины камина вообще плохо уплотняются).
установить каминную топку с облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет иметь тенденцию изолировать дымоход от внешнего холода.

Это мои лучшие предложения. Удачи тебе, и я надеюсь, что разводом это не закончится.

Иоанна

Что лучше: каменная кладка или металлические дымоходы?

Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и плиток, а не изолированной трубы из нержавеющей стали.

Срок службы каменного дымохода во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку кафеля, а неспособность поддерживать колпачок или корону раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее стабильны, потому что меньше стыков, соединяющих структуру.

В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является наихудшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

Короче говоря, любой вариант может быть эффективным, хотя в целом мы предпочитаем металл по сравнению с обычной кладкой, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла облицовки.

Иоанна

Вопрос по стальным вкладышам для дымохода

Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я велел почистить местного трубочиста, и он сказал, что нам нужно установить стальную облицовку внутри дымохода — примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди

Энди,

Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

Забивание дровяного оборудования — основной способ разрушить дымоходы, поскольку оно является основной причиной пожара в дымоходе, а также является причиной образования конденсата в дымоходе, что является действительно разрушительным. Вам следует избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

Иоанна

Подсоединение к двухходовой дымовой трубе

Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

Спасибо, Бет

Бет,

Чтобы понять правильную терминологию, у вас есть дымоход с двумя дымоходами, которые представляют собой отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу, если он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хорошо проверяют существующие дымоходы.

Иоанна

Неприятный запах из подвала печи

В последние 2-3 месяца у нас возникли проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и это первый раз, когда мы сталкиваемся с этой проблемой. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

Спасибо за вашу помощь.

Привет,

Трудно диагностировать такую проблему, не видя систему и дом, тем более, что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе Дымоход.

Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по плитам / каминам, чтобы они осмотрели систему и проконсультировали вас.

Кроме того, поскольку вы сообщаете о капающем креозоте, вероятно, что плита тлеет. Вы также можете поискать в доме источники повышенной влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымохода из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

Иоанна

У Джо есть наружный дымоход — СЕЙЧАС, что он может сделать?

Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Зло за пределами дымохода». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

Спасибо, Джо

Джо,

Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагрев и падение на дымоход.

Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
Какова высота вашего дома и дымохода? Более высокие дома и дымоходы создают более агрессивную обратную тягу. Вот почему задние тяги цокольной печи кажутся более сильными, чем задние тяги цокольной печи
Где утечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас негерметичный чердак, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном в спальне на втором этаже, у вас будет более сильная обратная тяга.

На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, поэтому мы, как правило, категорически не устанавливаем дымоходы снаружи в первую очередь.

Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верх и низ] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи — это заставить его думать, что он находится внутри. Это будет означать, что внутри должна быть такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо запечатанным и изолированным желобом вы можете вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранит внутри загон почти такое же тепло, как и в доме. Эта стратегия — единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова яркими, горячими и чистыми, у вас, возможно, никогда не будет проблема с холодным бэкдрафтингом.

Иоанна

Когда ветрено, у нас дымный дом

Мы установили новую дровяную печь с существующим дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится дом.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Мы часто чистим дымоход (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

Спасибо, Эд

Привет,

Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Это не может быть основной причиной, но это ослабляет способность дымоходов пропускать воздух и газ в любых условиях.

2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует с одноэтажной стороны, вам нужно искать утечки на подветренной стороне дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или протекающий чердак.Эта ситуация может привести к понижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

3. Тлеющие пожары — основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в уголь.

4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести верхнюю часть дымохода из зоны положительного давления, вызванного действием ветра.

В идеале вы могли бы заключить контракт с кем-нибудь, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

Иоанна

Вкладыш из нержавеющей стали в дымоход каменного камина

Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец хочет, чтобы камины отреставрировали.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим

Привет Джим

Да, могут, но это не изящное решение, потому что соединение над горловиной и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем в верхней части дымоход.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она улучшит сопротивление проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки с заливкой на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, есть несколько других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

Иоанна

Камин не может разделять дымоход

Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот в гостиной. Другой выпускает воздух из водонагревателя. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Он должен быть очень маленьким, так как размер гостиной 14 X 16.

Есть ли способ утилизировать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура шарового парка в порядке).Дом двухэтажный и очень маленький.

Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан

Сьюзен написала:

«Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления?»

Нет, дымоход нельзя использовать и для камина, и для системы отопления.

На рынке имеется множество заводских каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по дому выполняется без проблем.Вам нужно посетить несколько магазинов, торгующих каминами, посмотреть, что у них есть и что они говорят.

«Мне лучше с камином с прямым отводом газа?»

Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе большинство розничных продавцов каминов, я предлагаю, что если вы хотите настоящий огонь, единственный вариант — дрова.

Джон

Какой должна быть оптимальная высота дымохода над крышей дома

Перед тем, как начать строительство дома, нужно выбрать проект или заказать индивидуальную разработку.Чтобы построить даже небольшой загородный дом, необходимо знать, как сделать.К устройству дымохода следует подходить ответственно, предварительно важно определить правильную высоту трубы над крышей. Фактически соответствует СОСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», данный документ регламентирует нормы проектирования этих разделов проекта.

Как выбрать конструкцию дымохода

Чтобы дым от продуктов горения уходил наружу, нужно создать тягу.Это происходит из-за разницы температур топки горячего воздуха и внешней. Нагретый воздух, вставая, начинает остывать, за счет перепада давления в трубке начинает свое движение, это и есть тяга.

Чтобы системы отопления работали нормально, и был получен высокий КПД, необходимо рассчитать высоту дымохода над его крышейи сечением. Большое отверстие в трубе вызовет сильную тягу, быстрое охлаждение воздуха и конденсацию. Это нежелательно для системы отопления.

Если вы увеличите высоту трубы и, следовательно, уменьшите ее поперечное сечение, это усилит тягу, холодный воздух будет течь много, что приведет к ненужным потерям тепла. Печь или котел нужно топить долго и для обогрева придется использовать много топлива.

Устройство собственно дымохода

Один из основных параметров расчета высоты трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в системе отопления и сэкономить топливо.Сделав расчет, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов — СНиП41-01-2003 и СП 7.13130-2009.

Вы должны знать правило, что дымоход на всем протяжении от топки до места вывода дыма в атмосферу не может иметь длину менее 5 м. При плоской крыше минимальная высота дымохода над крышей монтируется 1,2 м.

Если крыша многоуровневая, со сложными перепадами высоты расчет усложняется.Такое расчетлучше оставлено специалистам.

Сечение дымохода зависит от мощности котла и должно быть таким, мм:

140 × 140 — при тепловой мощности менее 3,5 кВт;
140-С мощностью 200 × 3,5 — 5,2 кВт;
140 × 270 — при его значении 5,2 — 7 кВт.

У круглых дымоходов площадь сечения должна соответствовать размерам прямоугольных каналов.

Определить высоту трубы

Считать, указав СНП для определения высоты трубы дымохода над крышей.это:

В плоской сборной крыше высота дымохода над его покрытием не может быть менее 50 см;
на той же крыше, только устройство высоких парапетов, верхний маркер трубы должен превышать отметку на ограждении на 50 см;

когда труба на крыше на месте, расположена ближе 1,5 метровпо по горизонтали от центра конька, высота дымохода над коньком крыши требуется 50 см; выше;
для расположения дымохода на 1,5 — 3,0 метра от центра кровли требуется горизонтальная высота трубы на уровне или немного выше уровня конька;
Если дымоход на крыше близко к краю и удален от конька дальше 3,0 м, его высота определяет линию, проведенную от точки конька до дымохода под углом 10 ⁰ вниз от конька. горизонт.
, когда здание строится рядом с другими высотными домами, дымоходдолжен выступатнадсамой своей высшей точкой. Если рядом есть сооружения с более высоким верхним штампом, то насаждения, используемые при расчете линии 45 ⁰ к горизонтали, строятся от самой высокой точки трубы. Его верх может бытьтрасположен ниже этой линии.

Графический метод вылета высоты

Имея простую конструкцию крыши, вы можете попытаться определить графически, какая высота трубы над крышей будет наиболее подходящей.

Для начала нужно вооружиться карандашами, бумагой, линейкой. Масштаб рисует проекцию скатной кровли. Обратите внимание на расположение точки гребня. Далее нанесите расположение оси дымохода, горизонтальная линия указывает положение точки конька крыши.

Измерьте внутреннее расстояние. Если она меньше 3 м, рисует дымоход выше точки конька на 50 см (используя масштаб чертежа), измеряя высоту всей поверхности крыши до верха трубопровода. Получаем длину дымохода выше крышу, применив масштаб, определите ее реальную высоту.

Если труба расположена дальше 3 метров от гребня, чертеж придется усложнить. от горизонтали, проходя через вершину гребня, откладываем вниз линию под углом 10 ⁰. Его место пересечения осевой линией дымохода будет означать его верхний участок. Затем он измерит расстояние и переведет его в реальное значение, я использую выбранный масштаб.

Устройство вентиляции в жилом доме

При установке котла для отопления жилого дома должна быть предусмотрена вентиляция помещения, в котором он находится.Поможет определить высоту вентиляционной трубы над кровлей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет его высоты аналогичен определению высоты дымохода. Учитывается его расположение относительно конька, конструкции крыши, близость к высотным зданиям, другие конструкции.

Высота трубы в многоквартирном доме

Какой должна быть высота дымохода над крышей, если дымоход есть? Вытяжной колпак должен быть ниже трубы дымохода, чтобы не допустить попадания дыма в помещение.Нельзя допускать расстояния между вентиляционными шахтами и дымом менее 5 м.

строительство дымохода

Чтобы система отопления работала эффективно, нужно выбрать конструкцию дымосборных каналов. Наиболее часто используемые:

кирпич, максимально прочный, теплоемкость. Недостаток — сложность изготовления;
асбестоцемент, недорогой, легкий по весу и монтажу, но теряет тепло;
одноконтурная, недорогая, легкая, но не жаропрочная и недолговечная;
в двух контурах, Изготавливается из двух трубок с промежуточной изоляцией, хороший современный вариант;
керамика, состоит из термостойкой керамики, изоляции и защитного слоя бетона.Неплохой вариант, но тяжелый.

Что влияет на высоту трубы?

участок крыши, на котором расположен дымоход;
угол наклона ската кровли;
климат региона, в котором находится структура, количество и интенсивность осадков;
зданий и зеленых насаждений вокруг здания.

Эти данные учитываются при проведении расчетов по определению высоты дымохода относительно конька крыши.

Оптимальное значение

Перед началом строительных работ важно определиться с точными размерами будущих дымоходов. Строители исходят из следующих требований при возведении дымохода.

Если он расположен на расстоянии 1,5 м от конька, высота над самой высокой точкой крыши должна быть не менее 0.5 мес. Такие условия расположения обеспечивают хорошее сцепление с дорогой, а также ограничивают скопление снега на этом участке кровли.
На расстоянии от наивысшей точки крыши на 3 м высота дымохода относительно конька крыши может быть равна линии горизонта. Это значит, что он совпадает с высотой конька или немного превышает ее.
При размещении от гребня на расстоянии более 3 м высота должна быть на 10 градусов ниже горизонта.

Как рассчитать расстояние от дымохода до коньковых крыш? Для этого важно схематично изобразить план кровли, а также отметить расположение дымоходов.Используя геометрический метод, необходимо масштаб уменьшить, умножить на полученную высоту. Отклонения отмечают линейкой и проводят линию.

Дымоход и отопление.

В соответствии со СНиП высота дымохода относительно. Конек крыши должен быть спроектирован правильно, чтобы обеспечить нормальный выход дыма.В этом случае будет создаваться завихрение воздуха, что способствует удалению дымовых газов из системы. Правильная работа каменки напрямую зависит от хорошей тяги. Именно сквозняк помогает эффективно выводить из дома вредные вещества. Это напрямую связано с:

высотой дымохода относительно конька крыши на даче;
разность температур внутри и снаружи трубы;
правильность внутреннего сечения. Так, например, слишком широкий дымоход создает потоки воздуха, которые не только не выделяют газы, но и способствуют появлению обратного процесса;
конструкция дымохода, а именно количество витков трубы;
атмосферное давление, повышенная влажность, которые способствуют снижению тяги.

Определить работоспособность дымохода без розжига топки. Для этого достаточно зажечь спичку или лист бумаги и поднести к топке. При хорошей тяге пламя начнет втягиваться внутрь, а может и вовсе погаснуть.

Возможные проблемы

Часто перед началом нового отопительного сезона владельцы частных домов сталкиваются с такой проблемой, когда весь дым начинает попадать в помещение. Это может быть связано со следующими факторами:

попадание птицы внутрь трубы;
большое скопление сажи;
Обрушение трубы.

Если вы хотите этого избежать, перед запуском топки необходимо проверить топку и пути дымоудаления, очистить трубу от сажи и нагара.

Какой должен быть дымоход?

Важно позаботиться не только о расчете высоты дымохода над коньком, но и над его объемом и формой. Лучшим вариантом считаются трубы круглого сечения, так как они не создают дополнительной турбулентности воздуха, что препятствует выходу дыма.К тому же, по сравнению с трубами квадратного сечения, у них нет углов, на которых может скапливаться большое количество сажи и пригоревшего.

Высокие трубы необходимо закрепить дополнительными распорками для обеспечения устойчивости. Сверху обычно устанавливается крышка, которая гарантирует, что в систему не попадут посторонние предметы и атмосферные осадки.

Важные моменты при расчете дымохода

Параметры и расчеты высоты дымохода над крышей должны быть максимально правильными, чтобы обеспечить комфортное использование каменки.Важно учитывать следующие моменты:

при выборе материала для изготовления дымохода необходимо учитывать выбранное топливо для топки, так как разные породы имеют разные температуры горения, а соответственно и температуру дыма;
Обеспечьте хорошую вентиляцию отходящих газов. Чаще всего оборудование объединяют в одной дымоходной трубе;
Особенности постройки здания и удаленность от гребня.

Твердотопливные обогреватели имеют большую пожароопасность, поэтому, если у вас ранее не было опыта расчета высоты дымохода, то вам стоит воспользоваться онлайн-калькулятором или доверить это дело профессионалам.

Зависимость высоты от сечения

Как рассчитать высоту дымохода над коньком кровли с учетом формы сечения трубы? Нормы регулируются СНиПом — документом, в котором указаны допустимые характеристики отопительных приборов и дымоходов.Перед началом расчетов рекомендуется изучить эти положения.

Газы и дым, выделяемые при горении, нагреваются и движутся вверх. Для обеспечения хорошей тяги газы должны иметь невысокую температуру, а расстояние от топки до выхода должно быть небольшим. Однако на самом деле это не всегда так. Оптимальный вариант — небольшое сечение трубы в сочетании с большой высотой. Таким образом можно увеличить тягу. Если он будет слишком большим, тепловая мощность печи снизится и, кроме того, потребуется гораздо больше топлива.Чтобы этого не произошло, важно учитывать все параметры постройки, ее расположение, утеплитель и трубу.

Материалы для строительства дымохода

Первоначальные требования к материалам, используемым для строительства дымоходов, — это пожаробезопасность и невысокая стоимость.

Крыша Дома

Крыша Дома

Какая должна быть оптимальная высота дымохода над крышей дома

Как выбрать конструкцию дымовой трубы

Устройство правильного дымохода

Определяем высоту трубы

Графический метод оправления высоты

Устройство вентиляции в жилом доме

Конструкции дымоходов

Рекомендации по устройству и обслуживанию

Высота трубы относительно конька крыши и проход через кровлю

Виды труб для дымохода

Как рассчитать расстояние от дымохода до конька крыши?

Где лучше выводить трубу через крышу?

Основные этапы вывода печной трубы через кровлю

Материалы и инструменты для вывода дымохода через кровлю

Монтажные работы

Проходка нержавеющего дымохода через кровлю

Проходка кирпичного дымохода через кровлю

Высота дымохода относительно конька крыши

Высота дымохода относительно конька крыши

Проблемы с дымоходной трубой и как обеспечивается тяга

Технологические условия

Нюансы планировки

Высота дымохода относительно конька крыши: методика расчета

Технологический регламент расчета высоты дымохода над коньком крыши ↑

Методика расчета ↑

Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м ↑

Высота, когда расстояние между ними более 3 м ↑

Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

Графическая методика ↑

Математическая методика ↑

Какой должна быть высота дымохода относительно конька крыши

Основные критерии при проектировании и расчете дымоходной трубы

Какой должна быть высота дымоходной трубы?

Общие положения

Как влияет сечение дымохода на его высоту?

Рекомендации

Заключение

Как определить необходимую высоту дымохода относительно конька крыши?

Параметры, которые нужно учитывать при монтаже дымохода

Значение дымохода и дымовая тяга

Как высота дымохода влияет на тягу

Сечение дымохода и высота

Как рассчитать оптимальную высоту дымохода

Высота дымохода относительно конька крыши:

Что такое тяга

Влияние длины дымоотвода на тягу

Системы отведения дыма для газовых котлов

Дымовая труба для твердотопливного котла

Расположение дымохода относительно конька крыши

Какая должна быть высота дымовой трубы над коньком кровли?

Требования к высоте дымохода

Нюансы выбора дымохода

Виды дымоходных труб

Подведение итогов

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Общие требования

Требования к каналу

Расстояние дымохода от конька

Расчет параметра с учетом зоны ветрового подпора

Сечение трубы

Важные нюансы расчета дымовой трубы

Критерии определения высоты печной трубы над коньком с таблицей

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Общие требования

Требования к каналу

Расстояние дымохода от конька

Расчет параметра с учетом зоны ветрового подпора

Сечение трубы

Важные нюансы расчета дымовой трубы

Критерии определения высоты печной трубы над коньком с таблицей

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Содержание

Расстояние от дымохода до конька

Правила и нюансы планировки

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Содержание

Расстояние от дымохода до конька

Правила и нюансы планировки
