Проход дымохода через стену — Компания «РосстИН»

описание

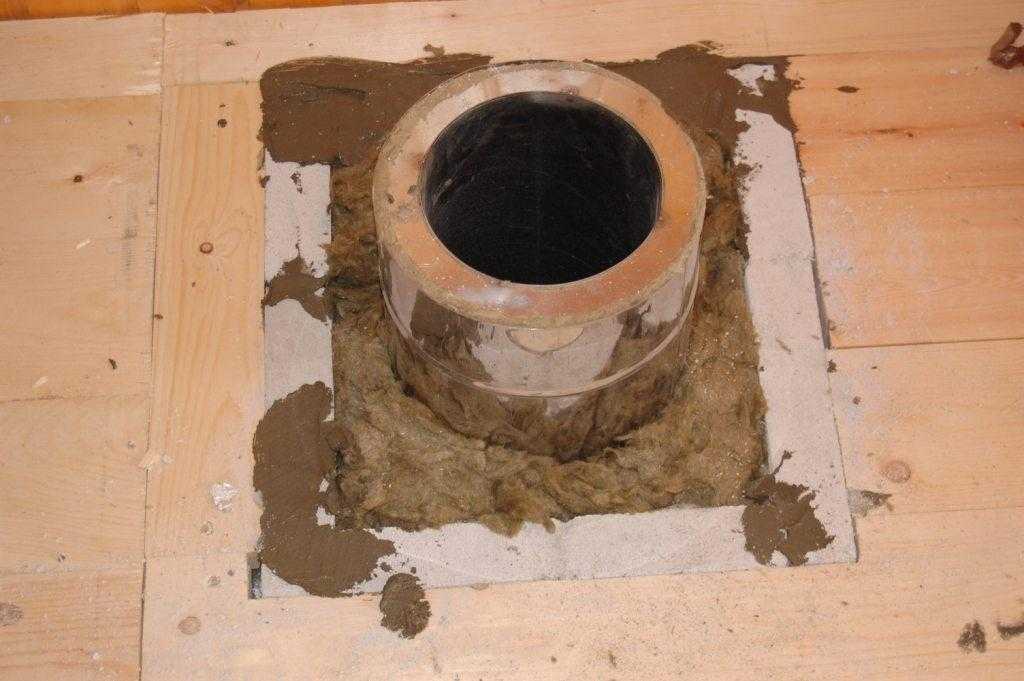

Если требуется проход дымохода через деревянную стену, важно позаботиться о пожарной безопасности. Некоторые люди экономят на покупке комплектующих, а поэтому просто в месте стыка используют минеральную вату. Главный ее недостаток заключается в том, что со временем она усаживается. Покупка специального комплектующего элемента, изготовленного из металла, позволит избежать подобных проблем.

Проход коаксиального дымохода через стену состоит из пластины и части трубы. Несмотря на довольно простую конструкцию, изделие позволяет предупредить возгорание дерева, но при этом дает возможность красиво оформить место прохода дымохода. Ведь все дефекты монтажа остаются скрытыми под пластиной. Деталь отличается надежностью, но легко и быстро монтируется.

Компания «Росстин» изготавливает комплектующие детали из нержавеющей стали и черного металла. Можем окрасить изделие в любой цвет RAL по желанию клиента. Предлагаем готовую продукцию и изготовление под заказ по вашим размерам. В процессе производства используем лазерный станок, поэтому вся наша продукция отличается высоким качеством и точностью. Изготовление под заказ занимает не более 3-х дней.

Вас могут заинтересовать

Дымоходы для газовых котлов с закрытой камерой сгорания
Взрывной клапан
Шибер с полкой для электромотора
Короб с шибером
Шибер
Противопожарная разделка
Проход через стену с круглым фланцем
Проход через стену с квадратным фланцем
Усиленное стеновое крепление
Телескопическая опора дымохода
Подвесное вращающееся крепление
Флюгер на дымоход
Пластина для дымохода 30°
Пластина для дымохода 45°
Проход через крышу со свинцом
Противопожарная разделка дымохода нержавеющая сталь
Противопожарная разделка квадратная крашеная сталь
Противопожарная разделка круглая крашеная сталь
Противопожарная разделка разборная
Рассекатель снега
Проход крышный коньковый
Проход крышный прямой до 45°
Проход крышный короб до 45°
Проход крышный конусный до 45°
Стеновое крепление усиленное
Стеновое крепление

Вращающееся крепление
Потолочная пластина
Потолочная пластина с отбортовкой
Опорная консоль нижняя усиленная
Опорная консоль усиленная
Опорная консоль проходная одинарная
Опорная консоль проходная усиленная одинарная
Опорная консоль
Опорная консоль проходная изолированная
Опорная консоль проходная усиленная изолированная
Опора нижняя
Кольцо растяжки
Консольные уголки
Зонт с искрогасителем
Зонт
Заглушка для отвода конденсата
Крышный зонт
Заглушка одноконтурная
Заглушка для прочистки
Дефлектор одноконтурный
Дефлектор двухконтурный
Юбка-фартук
Заглушка двухконтурная
Хомут с червячным соединением
Заглушка для отвода конденсата с болтом
Конусный оголовок
Зонт-заглушка
Хомут широкий
Хомут с болтом

использование горизонтальных дымоходов проход через стену

Одним из заключительных этапов подбора оборудования для отопления дома и проектирования системы теплоснабжения с использованием газового котла встает вопрос дымоудаления.

В последние годы стало распространенной практикой использование систем «горизонтальный проход через стену» . Действительно, подобные системы удобны в монтаже, просты в обслуживании и, возможно главное, недóроги в инвестициях.

Но мы все-таки рекомендовали взвесить все доводы «за» и «против» применения горизонтальных дымоходов.

«ЗА»:

Они действительно недороги по сравнению с классическими вертикальными дымоходами, даже в случае т.н. «турбированных» котлов с закрытой камерой сгорания, просто за счет погонажа трубы. Протяженность горизонтальных дымоходов как правило от 0,5 до 3 м, в исключительно редких случаях больше, в то время как применяя вертикальных дымоход, придется ориентироваться на строительные условия в зависимости от высоты постройки и не менее 5 м.

Применение любого коаксиального дымохода (и рассматриваемых как частный случай) положительно с точки здения работы котлы — воздух, подаваемый на горение, подогревается через стенку от уходящих газов (продуктов сгорания).
Что повышает КПД и снижает риск образования конденасата во внутренних узлах котла.

«Против»

Одной из задач дымовой трубы является рассеивание газов в атмосфере. Рассеивание эффективно в зоне ветрового подпора. Горизонтальный дымоход, как правило, оказывается вне этой зоны и рассеивание затруднено. Газы скапливаются в непосредственной близости от постройки и мы ими дышим.
Эстетический момент, связанный с отсутствием нормального рассеивания — газы скапливаются около стены, на чем они будут осаждаться? Не забываем, что продукты сгорания содержат влагу, которая при конденсации станет раствором кислот, кислота попадает на строительные конструкции, повреждает их, замерзает, образуя некрасивую наледь и размораживая материалы.
Сталактиты и сталагмиты растущие под горизонтальным дымоходом.
Часто для еще большего снижения стоимости дымохода монтажники и пользователи прибегают к решению максимально сокращения горизонтального дымохода: котел смонтирован на стене, сразу за котлом установлено колено, и дымоход представляет из себя горизонтальный участок 0,5-0,7 м для прохода и выхода из стены.
Результат: ни о каком подогреве воздуха, подоваемого на горение, говорить не приходится.

В итоге, горизонтальный дымоход в стену решение не плохое, но требующее оговорок:

Подходит для небольших по мощности котлов до 30-35 кВт, пока расход продуктов сгорания не велик.
Необходимо строгое соблюдение требований и рекоментаций производителя по длинам трубы, уклонам и установкам конденсатоотводчика.
Устанавливайте дымоходы только с защитой от обледенения.

Безопасна ли эта кладка?

15 марта 2022 г.

Это отверстие размером 9 на 9 дюймов. 8-дюймовый дымоход и труба 8 дюймов на 7. Трубы печи имеют толщину около 0,040 дюйма. Натяжение настенного кольца и высота печной трубы удерживают на месте переходник с 8 на 7 дюймов. Имеет от 1 до 2 дюймов бетона определенного типа, но не черепка. Эти бетонные кольца, кажется, сидят в каком-то материале, который выглядит как бледно-белый материал, не уверен, что это дерево, но похоже, что это не так. Дом 19 года постройки.80. Спасибо.

Двухуровневый дом с облицовкой из тонкого кирпича. Области над гаражом и задней частью дома имеют обычный деревянный сайдинг. А за деревянным сайдингом просто шпильки с ввернутым утеплителем. Стены из ОСБ нет. Глядя сквозь золу, очищайте шлакоблоки от стены до дымохода. Не уверен, что это нужная информация.

Похоже, что кто-то намеренно прорезал круг в деревянном материале и залил его раствором.

15 марта 2022 г.

Скорее всего, это сделано неправильно. Если под наперстком есть древесина, это точно небезопасно. Расстояние между наперстком и любыми горючими предметами, такими как шпильки, гипсокартон, сайдинг и т. д., должно быть не менее 12 дюймов от глиняного наперстка.
PE Alderlea T6, Jotul F602
Наиболее важным инструментом в процессе топки дровами и самой большой переменной является тот, который управляет печью.
15 марта 2022 г.

Это 12 дюймов сплошной каменной кладки. Сквозные проходы в стенах редко делаются должным образом для каменных дымоходов через горючие стены. И это наиболее распространенная область, где дымоходы вызывают возгорание конструкции
член гильдии профессиональных дворников
15 марта 2022 г.

15 марта 2022 г.

Роб_Красный
15 марта 2022 г.

Исаак Карлсон
16 марта 2022 г.

Я увидел статью и первым делом подумал, действительно ли мне нужно вырезать кирпич до размеров 15 3/4 на 15 3/4 дюйма. Нет смысла в кирпичной кладке, если нужно что-то починить. Тогда вам лучше получить инструменты, чтобы не поднимать кирпичную пыль в воздух.
На этих изолированных коушах является жестким для продевания вашей стандартной трубы через коуш и тройник только для пропуска вкладышей через гильзу? Почти так же плохо, как пытаться понять шины и цепи stihl без каталога шин и цепей.
На этих изолированных коушах является жестким для продевания вашей стандартной трубы через гильзу и тройник только для пропуска вкладышей через гильзу? Почти так же плохо, как пытаться понять шины и цепи stihl без каталога шин и цепей.
Я увидел статью и первым делом подумал, действительно ли мне нужно вырезать кирпич до размеров 15 3/4 на 15 3/4 дюйма. Нет смысла в кирпичной кладке, если нужно что-то починить. Тогда вам лучше получить инструменты, чтобы не поднимать кирпичную пыль в воздух.
.

Переключить подпись
Regency 3100 в подвале
cawley lemay 600 продано
член гильдии профессиональных дворников
16 марта 2022 г.

Я увидел статью и первым делом подумал, действительно ли мне нужно вырезать кирпич до размеров 15 3/4 на 15 3/4 дюйма. Нет смысла в кирпичной кладке, если нужно что-то починить. Тогда вам лучше получить инструменты, чтобы не поднимать кирпичную пыль в воздух.
Я рассматриваю возможность установки небольшой или средней дровяной печи (Jotul F3CB) в одноэтажном доме и изучаю варианты дымохода. Один из вариантов, о котором, кажется, никто не упоминает, — это вывести трубу печи из задней части печи и прямо через стену, а затем 90 градусов вдоль наружной стены. В каждом примере, который я вижу, печная труба проходит на несколько футов вертикально внутри здания, затем проходит через стену, а затем выходит наружу.
Я также думаю, что вы также понимаете, что труба печи имеет переход во внешней стене и зацепляется за металлический дымоход класса А. . . не то, чтобы дымовая труба проходила сквозь стену, а затем поднималась вверх по стене дома (хотя в моем лесу я видел, как люди делали именно это… и потом люди недоумевали, почему их дом сгорел.)
Многие выгоды, которые можно было бы получить с внутренней вертикалью, сводятся на нет введением двух дополнительных 90-градусных изгибов (которые затем должны быть восстановлены более высокой дымовой трубой, поэтому еще холоднее, медленнее нагревается, температура снижается на расстояние. …).
Наличие горизонтального прямого выхода запирает один на определенную печь или высоту выхода, которая в случае замены печи должна быть идентичной, печь меньшего размера на приподнятом очаге или полная реконфигурация настенного наперстка.
В некоторых кодах (или принятых методах) говорится, что необходимо иметь возможность отсоединиться от дымохода или получить к нему доступ, не перемещая плиту (у меня на толстых подвижных подставках для мебели, ее можно достаточно легко выдвинуть по полированной поверхности). пол из мраморной плитки, то есть очаг).
Вход прямо в дымоход может привести к некоторым проблемам, таким как расстояние до воротника печи, возможно, более высокая температура для прохода через стену либо из-за близости к печи (хотя это может помочь внешней части дымохода) или любое дополнительное тепло, передаваемое внешнему слою трубы дымохода (я держу магнитный термометр на открытой части горизонтальной трубы дымохода до того, как она войдет в стену, до сих пор я не видел температуры, вызывающей какое-либо беспокойство, но опять же, мой печь имеет утепленную спинку).
Идея о том, что максимально быстрое перемещение по вертикали увеличивает тягу (хотя, как я уже сказал, я сомневаюсь в эффективности добавления двух дополнительных ограничений, и для меня моя печь уже противоречит этой рациональности, выхлоп идет горизонтально внутри моей печи плюс полностью через нисходящий поток, когда байпас закрыт).
Для меня я живу в районе, где строительные нормы и правила в лучшем случае являются сферой банков, выдающих ипотечные кредиты, или насколько строги страховые компании, что означает, что я сделал свой выбор, изо всех сил изучая доступные материалы и руководства, и балансируя здравый смысл и управление рисками с тем, чего я хотел достичь, чего я хотел избежать, и пространством, в котором я должен был работать и / или не хотел меняться. Самым безопасным ответом, конечно, было бы вообще не иметь печи (или отопительного прибора), но, поскольку это повлекло бы за собой жизнь в тропиках, нужно сделать все возможное, чтобы перепроектировать и минимизировать риски, и, надеюсь, я был в состоянии сделать это с моей ситуацией и выбором, который я позволил себе сделать. В отсутствие кодексов или правил, в которых говорилось бы, что вы не можете выйти напрямую, вам пришлось бы проводить ту же оценку плюсов и минусов, сохраняя при этом максимальную безопасность. Самый эффективный дымоход — самый прямой, но лучший ли он при всех обстоятельствах, на эту часть я точно ответить не могу, тем более, что каждая ситуация в той или иной мере уникальна.
У меня есть Jotul F600 с установкой, о которой вы говорите; прямо сзади и через стену. Мой горизонтальный пробег составляет 28,5 дюймов в длину с одним дюймом подъема от печи до 90. Моя стопка 24 фута в высоту, и у меня еще не было дня, когда сквозняк был бы недостаточно сильным, чтобы погасить спичку. Теплый день, прохладный день, дождливый день, ужасный сквозняк.
