Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома. Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики.
Есть ли варианты со скрытой проводкой? Всё-таки есть. Для этого необходимо использовать гибкие металлические рукава, у которых имеется существенный запас прочности. Они не по зубам грызунам, металлорукова не расплавятся и от короткого замыкания. Необходимо, однако, учитывать, что сам металлорукав подлежит обязательному заземлению.

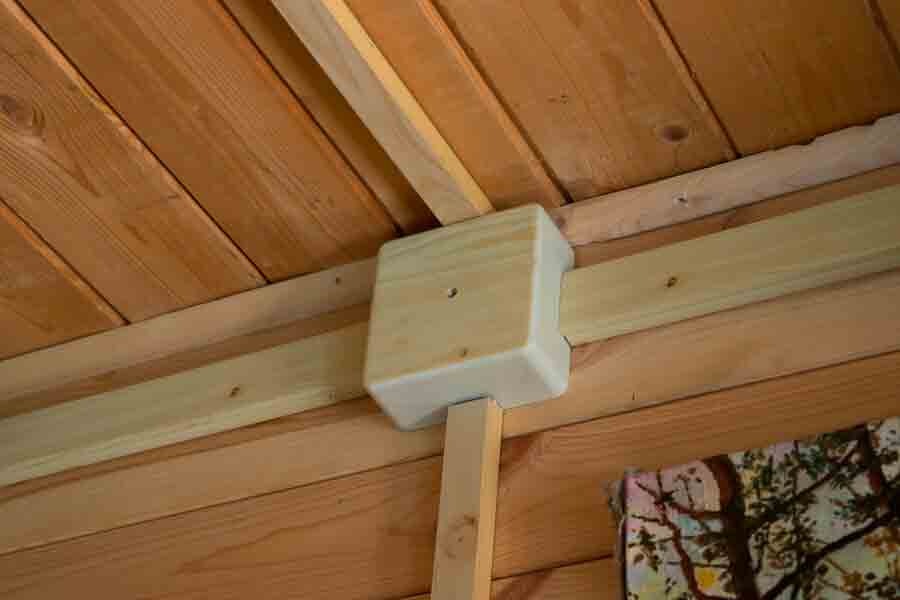

Для придания приятного внешнего вида возможно использование ПВХ короба. В настоящее время эти короба выпускаются помимо традиционно белого цвета, также и в цветах под дерево. Обычно приобрести такой короб несколько трудней, т.к. обычно его привозят по заказу клиента. В этом случае нужно учесть, что и розетки, выключатели также нужно будет подбирать соответствующего цвета.
Открытая проводка в деревянном доме возможна также с применением гофрированной трубы ПВХ. Этот материал не горит, в случае короткого замыкания и нагрева провода внутри трубы, гофрошланг сжимается и тем самым локализует очаг возгорания перекрывая доступ воздуха к очагу. Несмотря на то, что в одну трубку помещается сразу несколько кабелей, делать это не рекомендуется, необходимо размещать кабели по одиночке.
Это современные надежные кабельные изделия, которые при правильном выборе сечения прослужат вам долгие годы.Электрика деревянного дома. Что нужно и особенности монтажа
Перед обустройством электрики в деревянном доме потребуется ознакомиться с основными положениями нормативных документов, касающихся прокладки проводов по элементам строительных конструкций. Специфика монтажа в этом случае состоит в том, что в древесине сложно заранее подготовить специальные штробы (подобно тому, как это делается в домах из блоков или кирпича).
Электрика деревянного дома нуждается в особом внимании еще и потому, что в этом случае потребуется выбрать способ ввода в него ответвления от питающей высоковольтной линии. Сделать это можно, например, по воздуху, используя дополнительную опору либо путем прокладки специального кабеля в траншее, прорытой от опоры ВЛ до обслуживаемого объекта.
В действующих нормативах, регламентирующих порядок обустройства электропроводки в деревянном доме, затрагиваются следующие важные вопросы:
- Тип прокладки силового кабеля (в подвешенном состоянии – по воздуху или в заранее подготовленной траншее).
- Способы укладки проводников в жгутах (скрыто или открыто), а также виды защитной автоматики, используемой при обустройстве электропроводки.
- Типы кабельных изделий, разрешенных к применению в деревянных строениях.
- Схемы безопасной прокладки кабелей, обеспечивающие их защиту от усадки здания и возможных деформаций.
Согласно требованиям ПУЭ электрика деревянного дома обустраивается с тем расчетом, чтобы исключить вероятность повреждения питающих линий и поражения током проживающих в нем людей.
Внутренняя разводкаТребования к внутренней части электрики в доме в основном касаются способов прокладки проводов в различных местах строения. В большинстве из них по поверхностям стен жгуты из проводников прокладываются открытым способом (в кабельных каналах).
Общие требования по обустройству системы электропитания деревянного дома выглядят так:
- Монтажные провода во всех конструктивных переходах между комнатами прокладываются только в металлических трубах.
- При их укладке в непосредственном соприкосновении с древесиной обязательно использование термостойких прокладок.
- Зоны прохода проводки через стены дополнительно защищаются фарфоровыми втулками, используемыми для каждой отдельной кабельной жилы.
При выборе кабеля предпочтение отдается проводам в двойной термостойкой изоляции (марки кабелей, NYM, ПРН, АПРН, ПРВД и другие). В отдельных местах, специально оговоренных в соответствующих разделах ПУЭ, электрика деревянного дома обустраивается одножильным проводом с покрытием из ПВХ.
Эксплуатационная безопасностьПри проектировании и эксплуатации электропроводки в деревянных домах особое внимание уделяется вопросам защиты от случайного воздействия высокого напряжения. Надежный заземляющий контур – основа безопасности загородных строений, изготавливаемых на основе бруса или бревен.
Контур заземления делается из 3-х арматурных прутьев длиной около трех метров, вбитых в землю и соединенных на сварку стальными стержнями.
Он сооружается на удалении не более 1-2-х метров от дома и соединяется плоской медной перемычкой с главной заземляющей шиной (ГЗШ), располагающейся в вводно-распределительном шкафу.
Обязательному заземлению подлежат все бытовые приборы, имеющиеся в деревянном доме (включая розетки и саму 3-х жильную медную проводку). Электроустановочные изделия (распределительные коробки, выключатели и розетки), а также осветительные приборы, установленные в нем, должны иметь показатель защищенности от пыли и влаги не ниже IP 54. Для розеток, в конструкции которых предусмотрена особая герметичная крышка, IP может быть несколько ниже.
Особенности монтажаЭлектрика деревянного дома монтируется в несколько этапов, включающих следующие обязательные операции:
- Проводка питающего кабеля от ВЛ до вводно-распределительного устройства (ВРУ).
- Установка шкафа или щитка ЩР с защитными и распределительными приборами (включая автоматические выключатели АВ и УЗО).
- Расчет рабочих параметров необходимого электромонтажного провода (выбор типа, марки и сечения кабеля).
- Монтаж розеток, выключателей (диммеров) и осветительных приборов.
На завершающей стадии работ переходят непосредственно к прокладке электропроводки выбранным способом с подключением установленных ранее приборов.
Способы подводки питающего кабеля (воздушный или траншейный)При воздушной подводке ветки от магистрали ВЛ рекомендуется придерживаться следующих правил, по которым обустраивается электрика деревянного дома:
- Подводящий кабель прокладывается по опорам на уровне, удаленном от проезжей части на высоту не менее 6-ти метров, а от пешеходного тракта – не менее 3,5 метров.
- Его ввод в деревянное строение следует делать на уровне порядка 2,75 метра.
- Если расстояние между столбами превышает 25 метров – потребуется поставить дополнительную опору.
Воздушная подводка делается самонесущим кабелем СИП с диаметром отдельной жилы не менее 16 мм² и с допустимым током нагрузки до 40-63 А.
В его комплект входит целый набор несущих деталей, необходимых для устойчивости вводной конструкции к растягивающим нагрузкам. Сам кабель СИП закрыт сверху полиэтиленовой оболочкой, достаточно прочной для того, чтобы выдерживать значительные механические воздействия. При однофазной подводке с помощью такого кабеля можно подключать нагрузку мощностью до 14 кВт, а при 3-х фазном энергоснабжении – до 42 кВт.
Траншейная или подземная прокладка кабельной линии – более простой и надежный вариант, поскольку в этом случае снимаются многие ограничения. Но этот способ и более дорогой, что объясняется высокой стоимостью специального бронированного кабеля. Для этих целей допускается использовать кабель ВБШ с 4-мя медными жилами сечением 10мм². Сложность этого варианта объясняется и необходимостью согласования трассы прокладки, которая может проходить по чужим территориям.
Расчет сечения проводниковСечения используемых при монтаже кабелей и проводов выбирается на основе предварительного расчета предельных токов в потребителях, одновременно включаемых на стороне нагрузки.
Для этого определяется общее число подключаемых к сети приборов, относящихся к категории «электрика деревянного дома». Это:
- Наружные и внутренние лампы освещения, элементы подсветки и бра.
- Розетки с включенными в них электрическими чайниками, ПК, видеоаппаратурой, фенами, вентиляторами и т. п.
- Силовое и бытовое оборудование (обогревательные котлы, стиральные машины, проточные водонагреватели или бойлеры).
После суммирования мощностей каждого из этих устройств итоговая цифра делится на сетевые 220 В. В результате имеем ток, протекающий по проводке в режиме максимальной нагрузки.
При электротехнических расчетах желательно ориентироваться на табличные данные, широко представленные в Сети. По полученному токовому значению из найденных в Интернете таблиц определяется сечение жил кабеля, которое подходит для вычисленных нагрузок.
Похожие темы:
- Проводка в бане. Разводка и подводка. Установки и особенности
- Заводим электрический кабель в дом. Способы и особенности
- Умный дом. Особенности технологий и преимущества устройства
- Прокладка проводов. Виды. Правила и способы прокладки
- Прокладка кабеля на дачном участке. Способы и особенности. Работы
- Проводка в гараже. Способы монтажа, схема и материалы
- Проводка в ванной. Правила и порядок монтажа. Материалы
- Проводка на кухне. Подготовка и материалы. Монтаж и советы
- Установка розеток и выключателей. Правила и порядок монтажа
Способы и особенностиЭлектрические кабели через деревянный каркас
» Каталог домашней электропроводки» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как проложить электрические кабели через отверстия, если у вас ограничено максимальное количество кабелей |
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Как проложить электрические кабели через отверстия
[ad#block] Электрика Вопрос:
- Чтобы соединить электропроводку в нескольких секциях дома вместе, я должен просверлить 4-2 х 10 ленточных балок и провести через отверстие большое количество отдельных цепей.
- Может быть от 10 до 12 отдельных кабелей Romex для передачи с одной стороны на другую.
- Предварительно я просверлил одно или несколько больших отверстий и протянул через них столько кабелей, сколько смог.
- Мне сказали, что теперь я ограничен максимальным количеством кабелей, которые я могу пропустить через такое отверстие. Правильно ли это и что это за число?
Спасибо,
Джек
Биографическая справка: Джек, подрядчик из Батлера, Пенсильвания. США
Ответ Дейва:
Спасибо за вопрос по электричеству, Джек.
Как прокладывать электрические кабели через отверстия, если у вас есть ограничение на максимальное количество кабелей
Электрические правила прокладки электрических кабелей
- NEC 334.80 Указывает, что при наличии более двух кабелей NM, содержащих два или более токопроводящих кабеля проводники связаны вместе и проходят через деревянный каркас, который должен быть противопожарным или защищенным от сквозняков с использованием теплоизоляции или герметизирующей пены, допустимая сила тока каждого проводника должна быть скорректирована в соответствии с таблицей 310. 15(B)(2)(a). Это требует снижения номинальных характеристик только в том случае, если отверстие должно быть перекрыто огнем или заполнено герметизирующей пеной.
- Нет ограничений по размеру отверстия или количеству кабелей, которые могут проходить через него, если не используется защита от сквозняков или изоляционная герметизирующая пена.
15(B)(2)(a). Это требует снижения номинальных характеристик только в том случае, если отверстие должно быть перекрыто огнем или заполнено герметизирующей пеной.Электрический провод для дома
Электропроводка
В этой статье рассматриваются общие схемы электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели. определение типов и размеров силы тока, используемых в большинстве домов.
Перечень электрических цепей
Домашние электрические цепи
Размер домашней электрической панели определяется путем расчета квадратных метров дома с учетом требований норм и правил.
для необходимые электрические цепи.
Коды домашней электропроводки
Справочник электрических норм, описывающий методы прокладки электропроводки.
Электромонтажные инструменты и сверла
Список электроинструментов и дрелей, которые я использую в большинстве своих электромонтажных работ и проектов.
Вам также может быть полезно:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!Бесконтактный электрический тестерЭто инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.  Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>Самый быстрый способ проверить неисправность электропроводки!Тестер розетокЭто первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.  Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!Инструмент для зачистки проводов и кусачкиМой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»> | ||
Все о типах, размерах и установке электропроводки
К Тимоти ТилеТимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электропроводках.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 23.06.22
Рассмотрено Ларри КэмпбеллРассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен Джессика ВрубельФакт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями.
Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.
Вот все основные элементы, которые вам нужно знать об электропроводке.
01 от 09
Ель / Марго Кавин
Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать.
Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.
Смотреть сейчас: Как подобрать размер провода к силе тока в цепи
02 от 09
Ель / Марго Кавин
Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.
03 от 09
Ель / Марго Кавин
Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода.
Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.
Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.
04 от 09
Ель / Марго Кавин
Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке.
Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.
05 от 09
Ель / Марго Кавин
Стандартный электрический кабель предназначен для прокладки в помещении, где он остается сухим и защищен стеной, потолком или конструкцией пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.
06 от 09
Ель / Марго Кавин
Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.
07 от 09
Ель / Марго Кавин
При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.
08 от 09
Ель / Марго Кавин
Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме.
Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о той важной роли, которую выключатели играют в любой системе.09от 09
БэнксФото / Getty ImagesЭлектрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.
Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.
Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.
Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.
Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о той важной роли, которую выключатели играют в любой системе.
