Самодельные котлы длительного горения – удачная покупка?

Прогресс не стоит на месте. Это касается и отопительных котлов, которые постоянно развиваются и совершенствуются. Но не смотря на все это, до сих пор спросом пользуются такие ветераны, как самодельные котлы длительного горения.

В этой статье Вам не будет рассказано о том, как такой котел изготовить. Этой информации полным полно в интернете. Статья будет посвящена тому, целесообразно ли самодельные котлы использовать сегодня.

И вот вам ответ: Если у Вас свежепостроенный дом, то однозначно НЕТ!

А теперь давайте разберем почему

Содержание

Факт первый. Срок службы

Самодельные котлы по сей день изготавливают из обычного черного металла, который не рассчитан на постоянное использование в высоких температурах горения угля или же древесины. Срок службы такого котла составляет лет десять, а там уже как повезет.

В свою очередь заводские котлы изготавливают из специальной высоколегированной стали или же чугуна, которые само собой рассчитаны на работу в высокотемпературной среде и гарантированный срок службы таких котлов составляет минимум 25 лет. В то время, как срок службы самодельного котла длительного горения – это лотерея.

Факт второй. Цена котлов

Да, самодельные твердотопливные котлы дешевле. Именно это и подкупает многих. Вы покупаете самодельный котел, не потому что хотите именно его, а потому что он дешевле.

Но разница с заводским котлом сегодня составляет 10-15 тысяч. И это не переплата, а разумная трата ваших средств. И дело связано не только в более длительной службе заводского котла. В битву вступают еще ряд факторов и один из них следующий

Фактор третий. Надуманные мощности

Не один «самодельщик» или даже цех по изготовлению самодельных котлов не знает точную мощность изготавливаемого ими котла. Чаще всего самодельные модели котлов длительного горения слизаны с их заводских аналогов и исходя из заводских аналогов, пишется такая же и мощность.

Еще хуже, когда мощность прикидывают на глаз и выдают Вам желаемое за действительное.

Но мощность может быть, как и Выше, так и ниже! И это опять лотерея!

У нас вообще все любят делать на глаз, отсюда в итоге и переплата. Про это я так же говорил в статье про проект системы отопления дома

Фактор четвертый. Качество исполнения

Достаточно взглянуть на качество сварочных швов, чтобы понять качество исполнения самодельных котлов в целом

Сложно в интернете найти фото заводские швов на котлах, но Вы можете оценить их сами, заглянув в ближайший магазин с котлами.

Факт пятый. Безопасность – что это?

Забудьте про гарантии безопасности у самодельных твердотопливных котлов. Металл самого низкого качества, швы – тоже самое и еще куча таких мелочей. Так что если не дай бог котел у Вас закипит, то может произойти всякое, вплоть до взрыва.

И такие случаи хоть и редки, но всегда достаточно плачевны.

Само собой при должном монтаже, можно на 100% обезопасить себя от плачевных последствий даже при самодельном котле. Этот момент мы наглядно разбираем в видеоотчете «Альтернативная котельная». Само собой даже с самодельным котлом можно хорошо топиться и в целом жить спокойно, но для этого нужно сделать предварительно ряд мероприятий.

Но запомните одно: если можете позволить себе заводской котел, берите его и только его!

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Самодельные котлы длительного горения: как делать

Проживая в резко-континентальном, достаточно суровом климате, населению ежегодно приходится задумываться о хорошей и надежной подготовке к холодам. И если о всех жителях многоэтажек позаботится жилищно-коммунальное хозяйство, насколько сможет, обеспечит центральным отоплением, то о желающих уединиться в домике на земле никто заботиться не будет. Основным аспектом подготовки к морозной зиме становится выбор согревающего аппарата. В наше время выбор достаточно велик. Принять решение помогут финансовая сторона вопроса, доступность определенного вида горючего материала, конструктивные особенности жилого строения.

Схема универсальной газовой горелки.

Отличным вариантом с возможностью выбора различных конфигураций финансовых затрат и используемого топлива может стать выбор котлов длительного горения. При том в целях экономии стоит сделать такой котел самостоятельно.

Принцип работы котла длительного горения

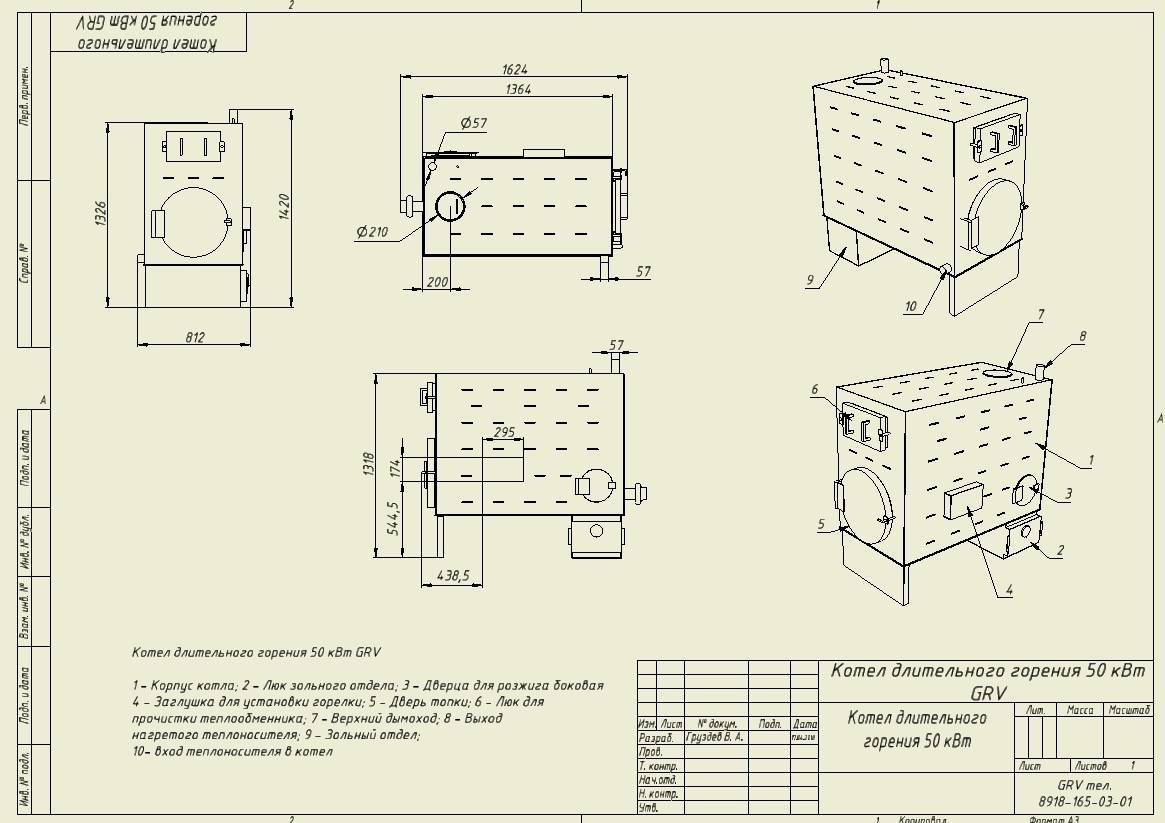

Схема устройства твердотопливного котла: 1. Люк, сквозь который нужно удалять золу; 2. Трубы охлаждения; 3. Люк для шурудения; 4. Загрузочный люк; 5. Управляющая панель; 6. Подача в систему; 7. Люк для проведения чистки; 8. Шибер; 9. Клапан предохранительный; 10. Рубашка водяная; 11. Теплоизоляция; 12. Возврат из системы; 13. Кран для слива и залива воды; 14. Нижний люк для чистки; 15. Горелка; 16. Подача топлива; 17. Специальный ящик для золы.

Котел длительного горения можно назвать и просто – твердотопливным котлом, поскольку для сгорания в его топке применяется только твердые горючие материалы. Заготавливать для протопки следует дрова или каменный уголь, или же торф.

Котел длительного горения включает в свой состав достаточно большую емкость в форме цилиндра, разделенную внутри на камеры, оснащенные трубой для выхода дыма. В его величине и заключается особенность.

Всю емкость котла длительного горения можно разделить на основную камеру горения и камеру полного сгорания, перегороженных сплошной заслонкой.

В основную камеру горения производится загрузка выбранного топлива через врезанную в стенку котла дверцу. В результате горения происходит накопление токсичных продуктов сгорания в виде газов и сажи. Из обычной печи они выводятся через дымоход непосредственно на улицу. Но ведь они таят в себе еще огромное количество нереализованной энергии. Таким образом, деньги улетают в трубу. Для их экономии и предусмотрена дополнительная камера полного сгорания, расположенная прямо над основной топкой котла длительного горения.

В этой камере осуществляется догорание неиспользованной тепловой энергии сажи и газов.

Схема твердотопливного котла отопления.

Сплошная заслонка, разделяющая основную камеру и камеру полного сгорания в котлах длительного горения, в центре имеет отверстие для трубы, отводящей продукты горения и подающей необходимый для горения кислород.

На входе в основную камеру горения труба имеет узкое отверстие, чтобы слишком много кислорода не проникало. Благодаря этому процесс горения замедляется, не теряя силы и энергии. Такой подход позволяет добавку топлива не чаще двух раз в сутки при обычной средней загрузке. Далее труба принимает обычные размеры, около 10 см в диаметре, и выходит наружу, проходя через полость камеры полного сгорания.

В плоскости заслонки, разделяющей две камеры горения, также имеется отверстие для подачи продуктов горения из основной камеры в камеру полного сгорания для окончательной отдачи энергии и без остаточной переработки. На выходе из трубы получается дым, насыщенный только нетоксичными соединениями.

В твердотопливном котле во время работы создается и удерживается давление на уровне 1 атм. Теплоноситель, в качестве которого в основном используют воду, выходит из котла, нагревшись примерно до 80 ̊ С. Пройдя всю разводку отопительной системы, используемая жидкость возвращается, практически не остыв, при температуре около 50 ̊ С.

Твердотопливный котел имеет мощность при средней интенсивности работы около 100 кВт. Размеры топливных единиц для комфортной загрузки и правильной работы котла длительного горения не должны превышать 0,5 м в длину. Твердотопливные котлы длительного горения не достигают массы и полу тонны.

Преимущества при использовании котлов длительного горения
По описанию принципа работы уже видно, что твердотопливные котлы имеют большие преимущества перед другими аналогичными приборами. Следует подробнее остановиться на основных положительных моментах:

Схема твердотопливного котла длительного горения.

хорошо выделяет твердотопливный котел из массы других устройств его автономность в использовании. То есть возможность порционно подавать воздух к источнику горения различными порциями. При этом тип помещения, которое нужно обогреть, не имеет значения;
набор специальных приборов для контроля обеспечит простоту в эксплуатации, а возможные неполадки будут вовремя ликвидированы благодаря контрольным датчикам;
необходимой тепловой энергии выделяется во много раз больше, чем затрачивается топливных материалов. Это свидетельствует о высоком КПД, а именно – свыше 90 %;
твердотопливный котел выступает экологически чистым устройством для обогрева помещений.

Инструменты и материалы для самостоятельного конструирования
Самодельный котел длительного горения можно сконструировать, используя следующий набор материалов и инструментов:

Схема монтажа котла на твердом топливе.

цилиндрическая сквозная труба из толстой стали длиной до метра и диаметром сечения около 30 см наподобие большого газового баллона будет использоваться в качестве основного корпуса для расположения в нем основной камеры горения и камеры полного сгорания;
труба стальная длиной менее 0,5 м, примерно 10 см в диаметре. Ее нужно будет расположить в верхней части корпуса с торца;
для осуществления давления на топливный материал в самодельные котлы встраивают ограничивающий стальной диск с отверстием в 3-4 сантиметра и крыловидными лопастями, отходящими от отверстия. Отверстие будет служить для порционной подачи воздуха в камеру сгорания. Диск следует изготовить на 4 см меньше в диаметре, чем объем корпус;
изготовленная из листа толстой стали круглая крышка для корпуса котла длительного горения. В центре крышки следует предусмотреть круглое отверстие, диаметром чуть большим диаметра трубы;

патрубки и краны для подключения котла к системе отопления;
сварочный аппарат. Все соединения стальных элементов осуществляются горячим свариванием.

Инструкция по самостоятельной сборке котла длительного горения

Схема газогенераторной печи своими руками.

Существует несколько различных конструкций котлов длительного горения. Подробному рассмотрению следует подвергнуть наиболее часто используемую модель.

Как сделать такой котел? Чтобы сконструировать самодельный котел длительного горения следует перечисленные конструктивные элементы соединить при помощи горячего сваривания в правильном порядке.

Цилиндрический стальной корпус котла длительного горения будет располагаться вертикально.

В самой верхней его части под прямым углом необходимо приварить малую стальную трубу, длиной до 0,5 м и диаметром 10 см. Внутрь корпуса котла длительного горения, на высоте выше середины, расположить подготовленный ограничительный стальной диск с отверстием в центре и крыльчаткой. Диаметр центрального отверстия должен составлять два сантиметра. В это отверстие будет подходить отводящая труба дымохода. Примерный ее диаметр около шести сантиметров.

Для закладки топлива необходимо предусмотреть дверцу. Чтобы вмонтировать ее, следует при помощи сварочного аппарата в средней трети стенки корпуса котла проварить прямоугольное отверстие. Затем вмонтировать в готовое отверстие дверцу, предусмотреть запирающий механизм.

Работа твердотопливного котла не безотходная, поэтому малую дверцу устанавливают в нижней трети котла аналогично первой. В дальнейшем это упростит чистку топки котла от зольных продуктов сгорания.

В верхней камере – полного сгорания, следует запланировать монтаж металлического трубопровода.

Расположить трубу внутри котла лучше в виде закругления, что обеспечит лучший прогрев теплоносителя. Оба конца трубы должны быть выведены наружу котла и оканчиваться резьбовыми соединениями с целью подключения котла к разводке системы отопления.

На заключительном этапе к резьбовым соединениям трубы котла для теплоносителя присоединить разводное соединение. К соединению смонтировать кран для регуляции количества проходящей жидкости и провести разводку отопительной системы.

Что лучше для вас?

Тип топлива, на котором работает ваша наружная печь, будет иметь большое значение для ваших эксплуатационных расходов и воздействия на окружающую среду. Важно продумать различные виды топлива для уличной печи и купить котел, который будет лучшим для вашего образа жизни и географического района.

В этом руководстве по топливу для наружной печи мы рассмотрим все основные темы:

Древесное топливо для наружных печей
Типы биотоплива
Проблемы многотопливных наружных печей
Уголь для наружных печей
Топливо для наружных котлов и воздействие на окружающую среду
Выбор наружной печи

Древесное топливо для уличных печей

Древесные бревна являются классическим топливом для уличных печей. Это отличный вариант, если у вас есть доступ к древесным ресурсам, место для хранения бревен и несколько дополнительных инструментов. Древесина с высоким содержанием влаги нуждается в месте для выдержки или сушки, чтобы уменьшить содержание влаги, чтобы она могла производить энергию с максимальной эффективностью без накопления креозота и золы. Это значит быть готовым к хранению древесины по мере ее высыхания как минимум пару лет.

Если у вас нет доступа к бесплатной древесине или вы хотите избежать рабочей силы, ее часто можно приобрести у местных дилеров, но это может быть дорогим вариантом в зависимости от вашего региона. Посмотрите, сколько стоит древесина в вашем регионе по сравнению с другими видами топлива, чтобы понять, подходит ли вам дровяная печь на открытом воздухе.

HeatMaster ^ss Серия G представляет собой простую в эксплуатации дровяную печь на открытом воздухе, которая максимально использует энергетический потенциал древесины, эффективно сжигая ее с минимальными отходами или без них.

Типы топлива из биомассы

Биомасса представляет собой большую категорию, начиная от древесной щепы и заканчивая кукурузной шелухой и растительными материалами. Каждый вид топлива из биомассы имеет различную стоимость, плотность и влажность.

Котлы на биомассе работают путем подачи материалов – автоматически, полуавтоматически или вручную – в камеру воспламенения топлива. Печи серии HeatMaster ^ss B полностью автоматизированы и предназначены для передачи максимального количества тепла от огня к водяной рубашке. Давайте рассмотрим различные виды топлива, которые можно использовать в наружной печи на биомассе.

Древесные гранулы

Древесные гранулы представляют собой плотную форму биомассы, которая немного дороже древесной щепы. Древесные гранулы, изготовленные из отходов и избыточного материала при производстве древесины, имеют одинаковый размер и лучше всего работают в автоматизированных системах. Поскольку древесные гранулы содержат менее 4% влаги, они могут быть пыльными. HeatMaster ^ss B Series имеет воздушный замок Guardian, который обеспечивает надлежащий поток топлива и предотвращает возгорание обратно в топливный бак.

Древесная щепа

Древесная щепа производится при расчистке земель и отходов лесопользования. Древесная щепа, как правило, менее дорогая, чем древесные гранулы, бывает разного размера, количества и содержания влаги. Содержание влаги играет ключевую роль в том, насколько эффективно сгорает древесная щепа. Поскольку чипсы считаются довольно сухими при содержании влаги около 30%, что все еще является большим количеством влаги, чипсы не следует хранить в течение длительного времени, так как они имеют тенденцию разлагаться. Наружные печи, работающие при высоких температурах, могут обрабатывать более влажную щепу, поскольку она высыхает и сгорает в топке.

Недревесная биомасса

Солома, сено и пшеничная шелуха являются некоторыми отходами сельскохозяйственных материалов, которые можно использовать в наружных котлах на биомассе. В процессе газификации котельные используют отходы сельского хозяйства в качестве топлива, обеспечивая стабильную подачу энергии. Это хороший вариант для коммерческих приложений, где у вас есть доступ к отходам, которые в противном случае необходимо было бы утилизировать. С наружной печью отходы превращаются в тепло для амбаров и хозяйственных построек чисто и эффективно.

Проблемы многотопливных наружных печей

Различные характеристики топлива из биомассы решают некоторые уникальные проблемы. Различные виды топлива из биомассы не сгорают одинаково, и зола не сгорает при одинаковой температуре. Уличные печи, которые не учитывают это, могут засориться или гореть неэффективно. Для регулирования сжигания котла необходим контроллер, который постоянно адаптируется к требованиям конкретного используемого топлива. Компания HeatMaster ^ss разработала свои наружные печи для работы с различными методами сжигания при максимальной эффективности горения.

Уголь для наружных печей

В зависимости от вашего географического региона уголь является распространенным топливом для котлов. Уголь легко загружается, не гниет и не разлагается. Большинство видов угля горят почти бездымно, их легко купить оптом и хранить.

Существует несколько марок угля – антрацит, битуминозный и полубитуминозный. Антрацитовый уголь — это уголь высшего качества, который трудно воспламеняется, но горит относительно бездымно. Он имеет самый высокий процент связанного углерода для чистого сжигания угля. Битуминозный уголь является наиболее распространенным и широко используемым сортом угля. Он обладает высоким тепловым потенциалом, но выделяет дым при горении. Суббитумный имеет меньше углерода, чем битумный, и больше влаги, что делает его более дымным.

Наружная угольная печь HeatMaster ^ss предназначена для сжигания угля с максимальной эффективностью, поэтому вы экономите время, деньги и энергию.

Топливо для наружных котлов и воздействие на окружающую среду

Сжигание древесины началось с тех пор, как первые люди открыли огонь. Огонь — это природный способ сжечь мертвые или умирающие деревья и освободить место для следующего поколения леса. Использование естественных мертвых деревьев и древесных отходов, которые накапливаются, помогает земле оставаться здоровой. Кроме того, использование древесных или сельскохозяйственных отходов для обеспечения энергетической независимости является устойчивым и возобновляемым.

Основной проблемой большинства пожаров является дым, пары и выбросы, которые они сопровождают. И процесс, используемый в открытом дровяном котле, не следует путать со сжиганием. Сжигание – очень грязный способ избавления от отходов, образующих токсичные выбросы. С современными газификационными котлами владельцы могут эффективно и эффективно сжигать древесину, уголь и другие виды топлива из биомассы со значительно меньшими выбросами углерода.

В процессе газификации оптимально сжигается топливо с использованием до 95% энергии топлива для обеспечения тепла там, где это необходимо. Как углеродно-нейтральный процесс, газификация высвобождает такое же количество углерода, как и при разложении биоматериала. Правильно сгоревшая биомасса или древесина расщепляются на дым и золу, которые затем передаются в виде тепла для вашего дома, сарая, бассейна, джакузи, хозяйственных построек и многого другого.

Выбор топлива для наружной печи

Как мы отметили в этом руководстве, при выборе типа наружной печи и топлива, которые лучше всего подходят для ваших нужд, необходимо учитывать несколько факторов.

Энергосбережение
Наличие топлива
Гибкость
Стоимость топлива
Труд
Хранение
Защита от непогоды
Необходимы дополнительные инструменты

Мы дали вам много пищи для размышлений, пока вы ищете идеальное топливо для наружной печи. В дополнение ко всему этому, вы должны определить, что вам нужно от вашего уличного котла. Выбор подходящей наружной печи зависит от ожидаемой тепловой нагрузки. В том числе:

Размер вашего дома
Хозяйственные постройки
Бассейны или гидромассажные ванны
Желаемая температура
Типы зим

Каждый вид топлива имеет свои преимущества и недостатки. Древесина, например, требует дополнительных инструментов и рабочей силы для сбора и хранения. А разным видам биомассы нужен источник снабжения и специализированное хранилище. Какое бы топливо вы ни выбрали, уличные печи обеспечивают высокую эффективность, гибкость и комфорт в течение длительного времени.

The HeatMaster

^ss Преимущество

Долгосрочные инвестиции в безопасность и комфорт вашей семьи не должны восприниматься легкомысленно. Взятие под контроль затрат на электроэнергию, экономия времени и меньше хлопот — главные причины, по которым люди рассматривают печь для наружного применения. Печи HeatMaster ^ss разработаны с учетом функций, преимуществ и выгод, которые подходят вам, вашему образу жизни и вашей независимости.

Наши наружные печи обеспечивают гибкость выбора топлива и дают вам свободу от колебаний цен на ископаемое топливо. Тепловой мастер 9Команда 0027 ss постоянно ищет способы улучшить наши наружные печи, чтобы они давали вам неограниченное количество тепла и горячей воды для помещений любого размера и приложений с небольшими инвестициями.

Разработанные для увеличения времени горения и снижения содержания креозота, наши наружные печи обеспечивают оптимальную производительность в любых условиях. Мы используем нержавеющую сталь 409, усиленную титаном, которая устойчива к коррозии, передает больше тепла, не трескается и не деформируется.

Для простоты обслуживания мы разработали системы быстрой очистки, предотвращающие накопление золы и чистоту теплообменных труб, чтобы вам не приходилось думать о дополнительных инструментах. У нас есть несколько вариантов наружных печей, которые работают практически с любой существующей системой отопления. Каждая из наших наружных печей отличается качеством, эффективностью и производительностью независимо от того, какое топливо они используют.

Свяжитесь с нашей командой, чтобы обсудить преимущества уличной дровяной печи и какие виды топлива вам подходят — найдите местного авторизованного дилера HeatMaster ^ss.

Котел длительного горения — Металл-ас

Варианты мощности

Время дозаправки

Эффективность

Год гарантии

Предыдущее изображение

Следующее изображение

Описание продукта

Испытайте сочетание превосходной тепловой мощности, эффективности и долговечного качества в наших передовых твердотопливных котлах, доступных в трех вариантах мощности для различных потребностей в отоплении.

Разработанные для систем центрального отопления, наши котлы совместимы с различными видами топлива, такими как уголь, древесина и брикеты. Благодаря удобным интервалам дозаправки в 8-14 часов и впечатляющему показателю эффективности наши твердотопливные котлы обеспечивают надежные, экологически чистые и экономичные решения для отопления как жилых, так и коммерческих объектов. Доверьте Metal-as инновационные и долговечные твердотопливные котлы, отвечающие вашим конкретным требованиям.

Идеально подходит для жилых домов и различных других зданий, наш котел эффективно работает в температурном режиме 90/70°C. Это означает, что он нагревает воду до 90°C и охлаждает ее до 70°C перед повторным нагревом, обеспечивая постоянное тепло.

Вечное горение

Наш котел на твердом топливе разработан с использованием передовой технологии, которая поддерживает длительный процесс горения, обеспечивая постоянную тепловую мощность в течение 8-14 часов, что снижает потребность в частой дозаправке.

3 варианта мощности

Наши твердотопливные котлы выпускаются в трех вариантах мощности: 25 кВт, 32 кВт и 40 кВт, что позволяет удовлетворить различные потребности в отоплении.

Универсальные варианты топлива

Разработанный для работы на различных видах твердого топлива, наш котел может эффективно сжигать уголь, древесину и брикеты, адаптируясь к вашим конкретным требованиям к отоплению.

Высокая эффективность

Наш твердотопливный котел достигает впечатляющего КПД более 80%, обеспечивая оптимальную тепловую мощность и низкий расход топлива.

Контроль горения

Оснащенный механическими мешалками, наш котел позволяет точно контролировать горение, обеспечивая постоянную тепловую мощность и эффективное использование топлива.

Экологичный

Разработанный как безвредный для окружающей среды продукт, наш котел снижает вредные выбросы.

Это достигается за счет включения футеровки из шамотного кирпича, которая улучшает удержание тепла и эффективность сгорания, что приводит к меньшему количеству отходов топлива и меньшему количеству загрязняющих веществ.
