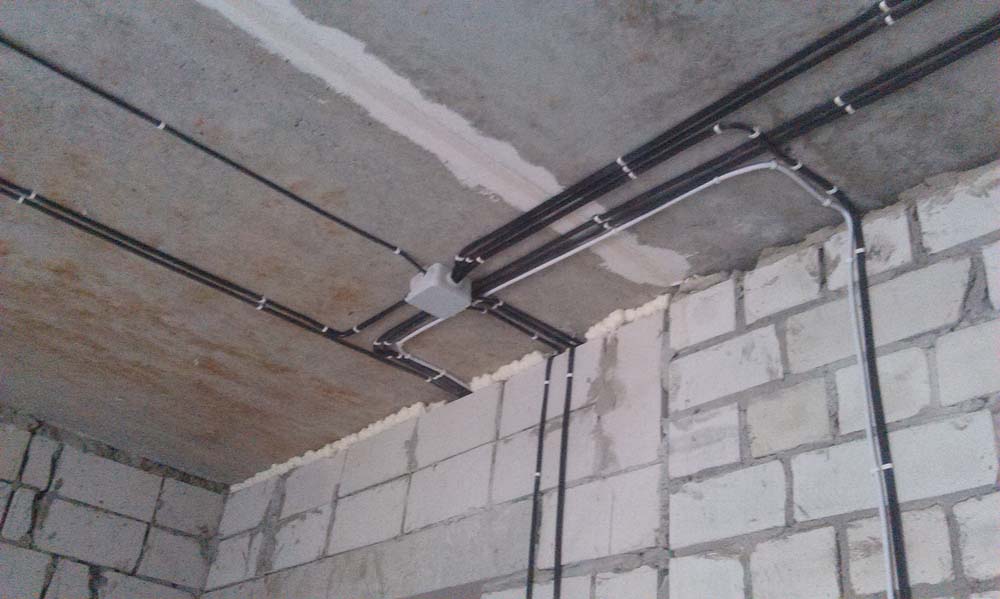

На сегодняшний день потолок является наиболее популярным местом для разведения электропроводкиСуществует несколько вариантов разведения электричества по помещению, один из наиболее популярных – проводка электропроводки по потолку или полу самостоятельно. В зависимости от способа расположения, электропроводка может быть скрытой или открытой. Отличие скрытой проводки в том, что установка монтируется прямиком в саму стену, это более эстетично, но энергозатратно. При другом варианте, открытой, монтаж электропроводки происходит по полу, другой вариант – потолок. Ее сложнее спрятать, но в установке такой вариант гораздо легче.

Содержание:

• Электропроводка по полу или по потолку: делаем правильный выбор
• Проводка в квартире по потолку: проблемы и их решения
• Проводка в доме по потолку: советы и правила
• Ремонт проводки в потолке – опасное, но неизбежное занятие
• Крепление провода к потолку: как справиться со сложностями
• Технология монтажа электропроводки по потолку (видео)

Электропроводка по полу или по потолку: делаем правильный выбор

Чтобы определиться с решением, рассмотрим преимущества и недостатки обоих методов.

В помещении можно делать разведение электропроводки как по потолку, так и по полу

Далее следует список некоторых особенностей, на которые нужно обязательно обратить внимание при выборе:

1. Чтобы закрепить провода и оставить пространство гофре, и на потолке, и на полу понадобиться место. В итоге для пола понадобится высота не меньше десяти сантиметров, а такие работы сегодня будут стоить больших денег. В случае проведения работ по потолку проблема решается натяжными потолками или гипсокартоном.
2. В случае необходимости ремонта, проводить его под полом будет более затруднительно, демонтировать полы гораздо сложнее, чем потолки.
3. При размещении проводки по полу есть вероятность задеть провода при дальнейшем ремонте. Например, если захотели заменить дверной плинтус – повредили проводку.
4. Расходные материалы, когда прокладка ведется по полу, стоят дешевле, есть возможность сэкономить на длине кабеля, но по сравнению с остальными тратами – это несущественно;
5. Если между полом и потолком большое расстояние, это вызовет временные трудности при первичной установке.

На каком выборе бы не останавливались ведущие монтажники в конкретных случаях, проведение кабелей по потолку – наиболее оптимальное, популярное и изученное решение. Однако впереди ещё несколько нюансов, с которыми предстоит определиться.

Скрытая в стене распределительная коробка или разводка – в любом случае плохое решение. При желании ее найти долбить стену придется глубоко и долго.

Проводка в квартире по потолку: проблемы и их решения

Итак, сам монтаж – самая ответственная часть, к ней нужно быть готовым. Самое первое, с чем нужно определиться: где будет висеть люстра, где будет располагаться каждый дополнительный светильник, куда подключить запасную лампочку. От этого будет зависеть, как прокладывается проводка в дальнейшем. При работе с электрикой нужно помнить о безопасности.

Вот правила, которые необходимо соблюдать, чтобы избежать несчастного случая:

• Гофра – лучший друг монтажника, она защитит провода от внешнего воздействия и поможет предотвратить пожары и короткие замыкания, ей нужно запастись заранее и подобрать гофру подходящих размеров;
• Найти в квартире распределительный ящик, он пригодится в дальнейшем;
• Составить подробный и точный план распределения проводов по потолку: они должны всегда идти строго под прямым углом.

Провести проводку в квартире можно самостоятельно, главное – тщательно ознакомиться с правилами безопасности и техникой ее монтажа

Последнее – нужно определиться с материалом.

Варианты основной поверхности есть следующие:

• Металл – отличный электрический проводник, поэтому проводку следует отгородить пластиковыми защитными конструкциями;
• Гипсокартон – самый свободный вариант в виду того, что чаще всего гипсокартон – предмет декора и устанавливается для скрытия за собой каких-то технических моментов;
• Дерево, тут лучше всего подойдут стальные трубы, покрытые изоляцией;
• Железобетон – самый неоднозначный вариант, провода могут быть любыми, но сокрытыми в металлическую или пластиковую гофру.

Иногда для решения проблемы может послужить мягкая пружина из нескольких крупных витков провода, которая подвешена к потолку. Такой способ отличается своей многофункциональностью.

Проводка в доме по потолку: советы и правила

В большинстве частных домов самый популярный выбор основного материала всегда был и остается до сих пор однозначным – дерево. Этот материал очень опасен тем, что легко воспламеняется. Правильно провести проводку – значит обезопасить себя и свою семью от случайных пожаров, в деревянных домах они случаются гораздо чаще и протекают стремительнее.

Самая частая причина возгорания – поврежденная защита электропроводки, нарушение ее целостности.

Причин может быть несколько, но существует две самых частых:

• Перегрузка напряжением одной конкретной ветви;
• Механические разрывы и повреждения поверхности.

При монтаже проводки обязательно необходимо надежно защищать электропровода, чтобы предотвратить возгорание

Гофрированные трубы и пластиковые защитные конструкции ни коем образом не подходят для частных домов.Ради обеспечения собственной безопасности следует отдать предпочтение другим способам монтажа. Например, очень стильный и даже немного винтажный вариант для оформления проводки в своем доме – электропроводка в стиле ретро. При ней все провода прокладываются одинарно и изолируются при помощи фарфоровых роликов.

Сталкивались со следующей проблемой – концу проводов торчат в разные стороны. Справляются с этой не эстетичной задачей следующим образов: провода скручиваются вместе и закрепляются под изоляцией. Чтобы верно их крепить, не потребуется много усилий. Проводка в стиле ретро не отвечает современным требованиям пожарной безопасности, так что удобно будет сделать только имитацию такого оформления.

Чтобы правильно соединить жилы проводов в ответвительных коробках есть два способа:

• Можно добиться надежного соединения просто обработав изолентой обычную скрутку;
• Соединение на клеммной колодке, во многих случаях – это единственный рациональный вариант.

Ремонт проводки в потолке – опасное, но неизбежное занятие

Электричество – это не шутки, оно не простит неосторожность невнимательному начинающему механику.

Перед тем как приступать к ремонту электропроводки, в обязательном порядке следует отключить электричество

Пока делаем ремонт, необходимо соблюдать базовые требования безопасности:

• До начала ремонта обязательно отключить электричество во всей квартире или доме;
• Не нагружать элементы конструкции большим напряжением, чем то, для которого они предназначены;
• Не сверлить в случайных местах без точного плана с отмеченными схемами электропроводки;
• Использовать инструменты с пластиковыми ручками и работать в перчатках с изолирующими свойствами.

Крепление провода к потолку: как справиться со сложностями

Крепеж кабельного лотка также может быть открытым или закрытым. Это не означает, что открытый монтаж будет виден после окончания работ, это только способ крепления, позже он будет задекорирован.

Способов крепления проводов существует много, выбрать который вы можете с учетом его качества и доступности

После определение, на какое расстояние нужно протянуть и прикрепить кабель, можно рассмотреть варианты открытого крепления:

• Каналы для кабеля;
• Клипсы;
• Изоляторы;
• Скобы с использованием гвоздей.

Альтернатива – стяжки. Они просты и удобны в обращении, но не слишком надежды по сравнению со своими конкурентами.

Технология монтажа электропроводки по потолку (видео)

Каждый нюанс в ремонте своего дома должен быть проработан заранее и сделан на совесть. Если придется что-то переделывать – это в любом случае повлечет за собой разрушения и дополнительные траты. Траты и денег, и времени. Так что главное в ремонте, особенно в таком ответственном, как ремонт электропроводки, – быть аккуратным, внимательным и просчитывать свои действия на шаг вперед, думая о последствиях.

Похожие статьи

• Монтаж панелей ПВХ на потолке: пластиковые, установка с видео своими руками, способы ремонта сэндвич потолка

  Правильно смонтированные панели ПВХ украсят потолок любого помещения Любой ремонт или отделка помещения предусматривает финишную обработку потолочных. ..

• Крепление люстры на натяжной потолок: работа и правила

  Крепить люстру к натяжному потолку необходимо со знанием дела, чтобы светильник смотрелся красиво и не было возможных повреждений полотна. Рассмотрим…
• Монтаж вагонки на потолок своими руками: как прибить, крепление, как правильно, видео монтажа, пластиковая и евровагонка

  Вагонка — недорогой и доступный материал для отделки потолка Монтаж вагонки на потолок своими руками – один из способов оформления потолка. Обычно для…

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

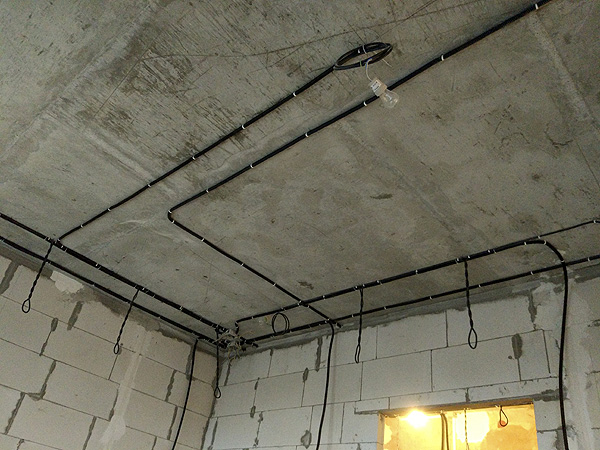

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4.1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5.1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электроарматуры;
• разметка и штробление стен;
крепление кабеля
• ;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
Проверка строки
• тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

• Диаграмма
• Подбор оборудования и средств автоматизации
• Электропроводка и требования
• Подключение розеток и выключателей
• Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

1. В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно поговорим ниже.
2. Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
3. Поворот гусеницы должен осуществляться только под прямым углом.
4. Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
6. Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
7. В каждой комнате должна быть распределительная коробка.
8. Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
9. В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

• схема электропроводки в трехкомнатной квартире;
Схема электропроводки
• в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, и Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

1. Как установить распределительную коробку в стену
2. Как подключить евророзетку
3. Как настроить выключатель света
4. Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

• Как заменить проводку в квартире
• Замена проводки в хрущевке
• Как выбрать УЗО в квартиру
• Как сделать заземление в квартире
• Схема подключения без распределительных коробок

Опубликовано: 21. 07.2014 Обновлено: 27.05.2019 5 комментариев

Электрическая проводка и права арендаторов

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях для домашней электропроводки
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Мы продолжаем отключать выключатель и обнаружили, что 7 лампочек и вилок отходят от вилки GFI в ванной комнате. Квартире около 60 лет. Нормальна ли эта электропроводка?

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Посетите мой канал на YouTube и подпишитесь на мои видео » СпросиЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Права арендодателя и арендатора Проблемы с электропроводкой
[ad#block] Вопрос: Мы продолжаем отключать выключатель и обнаружили, что 7 ламп и розеток в ванной и внизу в гостиной работают от вилки GFI в ванной. Если вилка GFI отключается, все элементы выключены. Квартире около 60 лет. Нормальна ли эта электропроводка?

Этот вопрос по электричеству поступил от Терри, арендатора из Сан-Диего, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электричеству, Терри.
Терри это признак того, что проводка в квартире стала перегруженной. Хотя первоначальная электропроводка могла быть приемлемой, когда этот 60-летний многоквартирный дом был впервые построен, она определенно не обеспечивает цепей и пропускной способности, которые требуются  для сегодняшнего образа жизни. Это признак того, что владелец собственности может захотеть рассмотреть возможность модернизации электрической системы. Арендодатель может быть обязан или не обязан модернизировать электропроводку в зависимости от местных строительных норм и правил, однако общие элементы электробезопасности будут включать защиту GFI и детекторы дыма в необходимых зонах. Сообщите арендодателю о ситуации. Вы также можете проконсультироваться в местном агентстве о правах арендатора для получения дополнительной информации.

Следующие ссылки помогут вам ответить на ваш вопрос по электротехнике:

Домашняя проводка Цепи и автоматические выключатели

Автоматический выключатель

Руководство по защите электропроводки с помощью автоматических выключателей и автоматических выключателей
6 9 до дома они работают для защиты вашей электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Электропроводка ванной комнаты

Требования к электропроводке в ванной комнате
На этой схеме электропроводки и рисунках поясняются основные требования к электропроводке ванной комнаты, необходимые для большинства новых или реконструируемых проектов. Преобразите свою ванную комнату, усовершенствуя электрические устройства, которые проявят в вас все самое лучшее. Заставьте ваши глаза сиять глотком свежего воздуха, установив одно из этих умных обновлений.

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Электропроводка розеток GFCI Электропроводка для дома Розетки 20 В и 240 В Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы электропроводки для модернизации электропроводки Домашняя электропроводка 90 Коды NEC 6 0190 . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Your Name * Your Email * Your Website
