Электрическая схема холодильника «Атлант» не сложна. Можно самостоятельно найти причину поломки и устранить ее. Для этого нужно разобраться в механическом устройстве и принципе работы двухкамерных холодильников.

Устройство

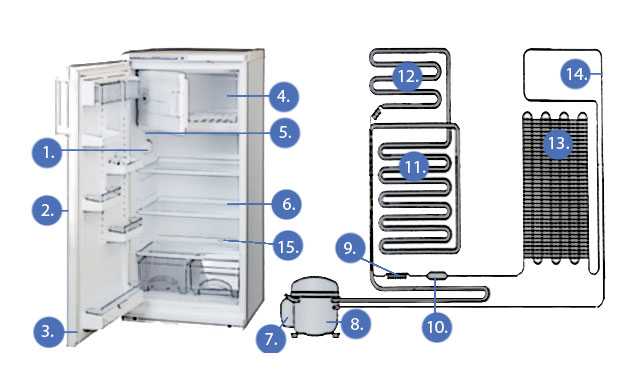

Бытовой холодильник «Атлант» имеет корпус с двойными стенками, между которыми находится теплоизоляционный материал. Дверцы можно навешивать как с левой, так и с правой стороны. За правильную работу прибора отвечают:

  • единый блок электродвигателя с поршневым компрессором;
  • радиаторы внутри рабочих камер;
  • конденсационный блок на задней стенке;
  • терморегулятор с датчиками температуры;
  • реле;
  • электронный блок управления.

Компрессор соединен с радиаторами медными и стальными трубками. Давление хладагента регулируется дополнительным элементами.

Некоторые современные модели имеют теплообменник с принципом действия No Frost, отсек для охлаждения воды и ЖК-дисплей.

Схемы и принцип работы двухкамерного однокомпрессорного

Компрессор холодильника состоит из электрического двигателя с вертикально установленным ротором и поршня, который сжимает хладагент. Эти компоненты заключены в металлический корпус из двух половин. Они сварены между собой, замена элементов не предусмотрена. В случае поломки меняют весь компрессор полностью.

Двигатель управляется с помощью реле. Оно подключено к температурным датчикам, которые анализируют условия в рабочей камере и в морозильнике.

В современных моделях схема электрическая содержит дополнительный контур заземления.

В бытовом однокомпрессорном холодильнике в качестве хладагента используется изобутан или фреон. Газ находится в охлаждающему контуре под давлением. На задней стенке устройства расположена трубка для его пополнения в случае необходимости.

Хладагент в жидком состоянии нагнетается компрессором в конденсатор. Там он сжимается, а радиатор конденсатора отводит лишнее тепло, которое при этом выделяется. В процессе сжатия выделяется также влага, ее отводит фильтр в нижней части теплообменника. Через капиллярный канал вещество попадает в испаритель морозильной камеры. Там происходит переход хладагента из жидкого состояния в газообразное. По трубкам газ попадает в компрессор.

Принципиальное отличие однокамерного холодильника с одним компрессором от «Атланта» двухкамерного в том, что последний имеет перегородку между рабочими камерами. В каждой из них расположен свой испаритель, они охлаждаются отдельно.

Кто производитель вашего холодильника?

  • Атлант
  • Indesit
  • Candy
  • Hansa
  • Веко
  • Bosch
  • Liebherr
  • LG
  • Sharp
  • Samsung
  • Другой. ..

Poll Options are limited because JavaScript is disabled in your browser.

Схема и принцип работы двухкамерного двухкомпрессорного

Принципиальное преимущество двухкомпрессорного холодильника в отдельном управлении рабочей и морозильной камерами. Если один компрессор выйдет из строя, продукты можно переложить в другую камеру на время ремонта.

Каждое отделение имеет свой термостат, и регулировка температуры происходит независимо. В двухкомпрессорных холодильниках две электросхемы. Оба компрессора имеют свои конденсаторы и испарители.

Принцип действия заключается в перемещении фреона от двигателя к испарителю. От компрессора горячий газ проходит через конденсатор в испаритель морозилки. Там он испаряется, охлаждается и движется дальше по капиллярным трубкам. Два мотора синхронизированы таким образом, что в холодильную камеру фреон не поступает до тех пор, пока испаритель не охладится.

Мотор отключается, и испаритель начинает нагреваться от окружающей среды. Когда он нагреется, двигатель заработает.

Устройство холодильника «Атлант» позволяет устанавливать в каждой камере свою температуру, регулируя мощность компрессора, но подключение двух моторов влечет за собой двойную нагрузку на электросеть.

Через какое время должен отключаться

Время от включения двигателя до его следующего запуска называется циклом работы холодильника. Он состоит из двух этапов: работа компрессора и охлаждение электрического мотора.

Для мастеров длительность цикла — это показатель нормального функционирования агрегата. Исправный компрессор должен работать 30-50% времени цикла. Например, 20 минут работает, 20 минут отдыхает.

Не существует единого стандарта времени, через которое должен отключаться холодильник. Ориентироваться можно на значение 10-15 минут.

На продолжительность работы компрессора может влиять несколько факторов:

  • климатический индекс устройства;
  • температура окружающей среды;
  • температура продуктов внутри камеры;
  • близость отопительных приборов и плиты.

Если в квартире жарко и работает духовка, это увеличивает время работы холодильника. Нельзя ставить в холодильную камеру горячие кастрюли, так как это увеличивает нагрузку на двигатель, время выключения отодвигается, и возрастает риск перегрева.

Периодически стоит проверять, через какое время должен отключаться холодильник. Если он работает слишком долго, это показатель неполадок компрессора или реле. Чтобы понять, какая деталь сломалась, нужно разобрать схему и прозвонить элементы.
