Формула скорости воздуха в воздуховоде формула: Скорость воздуха в воздуховоде онлайн калькулятор от Вентлюкс

Скорость Потока Воздуха и Разряжение. Формы сечения

Первое, что делается еще на этапе подготовки к проектированию – это подбирается материал для воздухопроводов, их форма, ведь при трении газов о стенки канала создается сопротивление их движению. Каждый материал имеет разную шероховатость внутренней поверхности, и следовательно при выборе воздуховодов будут различными показатели сопротивления движению воздушного потока.

В зависимости от специфики монтажа, качества воздушной смеси, которое будет перемещаться по системе и бюджету на проведение работ, выбирают нержавеющие, пластиковые или стальные каналы с оцинкованным покрытием, круглого или прямоугольного сечения.

Прямоугольными трубами пользуются, чаще всего, для сохранения полезного пространства. Круглые, напротив, достаточно громоздки, но имеют лучшие аэродинамические показатели и как следствие, шумность конструкции. Для правильного построения вентиляционной сети важными параметрами являются: площадь сечения воздухопроводов, расход воздуха и его скорость при движении по каналу.

На объем перемещаемых воздушных масс форма влияния не оказывает.

Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3 ч разделить на 3600 количество секунд в часе и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.

О режиме движения воздуха в стальных воздуховодах | C. O. K. archive | 2006

Скорость воздуха в воздуховодах: СНиП, формула расчёта

Прежде всего необходимо сделать вывод, каким образом будет производится воздухообмен. Например прямой выброс воздуха через стенку на улицу осевым вентилятором или системой разветвленных воздуховодов с использованием канального вентилятора или центробежной улитки.

Примеры расчета скорости воздуха воздуховоде прямоугольного сечения

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Если при проверке эти показатели будут превышены, то необходимо исправлять технические недочёты, допущенные при проектировании, или заменить вентилятор, который работает очень громко. Диаметр воздуховодов для расчета данного показателя используется следующая формула 2 а b а b ; в этой формула значения а, b являются размерами сечения каналов и измеряются в миллиметрах. Расчет скорости воздуха в воздуховоде: формула, выводы и корректировка Задавайте мне вопросы, отвечу всем!

Теория газотурбинных двигателей » Все о транспорте газа

Представляет собой совокупность металлических или пластиковых труб, размещённых для обеспечения воздушного баланса. Канальная циркуляция реализуется путём установки в стенах специальных воздуховодов и бывает гравитационной и ярусной.

Расчет воздуховодов по скорости и расходу способы измерения расхода воздуха в помещениях

По полученному таким образом показателю речь идет о поперечном сечении необходимо подобрать воздуховод со стандартными величинами, а фактическое его сечение обозначается аббревиатурой FФ должно быть максимально близким к рассчитанному ранее. То есть, количество зависит напрямую от площади помещения, в котором установлена данная система.

• палаты, больницы, санатории — днём до 50 Дб, а ночью до 40 Дб;
• учебные кабинеты — до 55 Дб;
• жилые квартиры — до 55 Дб днём и до 45 Дб ночью;
• в зданиях, которые прилегают к больницам и санаториям — днём до 60 Дб, ночью до 50 Дб;
• территории, которые прилегают к жилым зданиям — днём до 70 Дб, а ночью до 60 Дб;
• непосредственно возле здания школы — до 70 Дб.

Но для того, чтобы создать комфортные условия в жилых и производственных помещениях, важно правильно выполнить расчет воздуховодов по скорости и расходу и обеспечить эффективный режим перемещения потоков воздуха. Не маловажно для шума и то, каким способом скреплены между собой трубы. Разряжение и Скорость Воздуха Формула

Расчет скорости воздуха в воздуховоде по формуле и таблицам L– Объем воздуха для полного воздухообмена М3/ч; С помощью громоздкой установки с множеством труб, монтированной на чердаке или в подсобном помещении, можно обеспечить хороший воздухообмен во всей квартире, но для этого придётся потратить много сил и средств.

Величины рекомендованы исходя из назначения, конкретных условий, возможных потерь давления и показателей шума.

На лопатке возникает аэродинамическая сила Р, которую можно разложить на две составляющие осевую Ра, направ ленную по оси симметрии компрессора, и окружную Рu , на правленную в сторону противоположную направлению вра щения колеса.

Промокоды на сантехнику в «Водопад»: -70 %

Вытяжка	Приток	Вытяжка
Жилые помещения	3	5	4	3	3
Гостиницы	5	7.5	6.5	6	5
Учреждения	6	8	6.5	6	5
Рестораны	7	9	7	7	6
Магазины	8	9	7	7	6

Расчет естественной вентиляции: определение скорости воздуха, пример расчёта циркуляции

Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D 2АВ А В , где А и В стороны.

Особенности аэродинамических расчетов

Ранее мы рассказывали о том что из себя представляет воздушно-отопительный агрегат, говорили о его приемуществах и сферах применения, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут. Скорость воздуха равна 1000 3600 3,14 0,4 0,4 4 2,21 м с.

• для штукатурки с применением армирующей сетки – 1,69;
• для шлакогипса – 1,13;
• для обыкновенного кирпича – 1,40;
• наконец, для шлакобетона – 1,19.

Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию. К полученному значению прибавляют потерю напора на диффузорах. Разряжение и Скорость Воздуха Формула

Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду Расчет скорости воздуха в воздуховоде должен производиться крайне точно.

Если обратиться в интернет, то можно найти специальный калькулятор расчетов. С помощью него можно рассчитать любые данные по системе или же проверить свои уже имеющиеся расчеты. Лишним этот калькулятор точно не будет. Величины рекомендованы исходя из назначения, конкретных условий, возможных потерь давления и показателей шума. Для труб круглого сечения сталь применяют менее твердую и упругую, для труб с прямоугольным сечением наоборот, чем тверже сталь, тем прочнее труба.

Программное обеспечение для выполнения расчетов

Все расчеты можно выполнять вручную, но удобнее и быстрее воспользоваться специализированными программами.

С помощью таких программ можно не только точно выполнить необходимые вычисления, но и подготовить чертежи.

При необходимости для выполнения расчетов можно воспользоваться специальным программным обеспечением. Это исключит возможные ошибки, которые могут сыграть фатальную роль в процессе эксплуатации. В программу вводятся первичные значения и уже через несколько секунд можно получить точные результаты вычислений

Vent — Calc – функциональное приложение для расчета воздуховодов. Для вычислений используются значения расхода и скорости воздуха, а также температуры.

MagiCAD – выполняет все виды вычислений для инженерных сетей, изображения представлены в 2D и 3D форматах.

GIDRV – программа для расчетов всех параметров воздуховодов. Предусмотрена возможность подбора любых комбинаций параметров для достижения лучших показателей работы.

Ducter 2.5 – утилита, точно вычисляющая диаметры сечений воздуховодов. Идеально подходит для подбора их типов.

Чертежи, которые составляются в данных программах, позволяют более точно увидеть схему расположения всех компонентов системы и обеспечить их наиболее эффективную работу.

К ним можно отнести качество прокладок их функция заключается в снижении уровня вибрации , размер воздуховода, скорость кислорода который движется по каналам , материал для изготовления шахт и прочие нюансы.

Рекомендованные нормы скорости воздухообмена

Коэффициент трения

Нагрузка делится пополам, следовательно, и скорость воздуха подбирают так, чтобы она обеспечивала по 50 % общего расчетного объема перемещения воздуха (удаления загрязненного или подачи чистого).

Порядок проведения вычислений

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях Па. Правильные расчеты воздуховода позволят подобрать его оптимальную конфигурацию и необходимые комплектующие, а значит, будет обеспечено бесперебойное и продуктивное функционирование вентиляции. Правила использования измерительных устройств Задавайте мне вопросы, отвечу всем!

Скорость – 0,8 метра за секунду

Аэродинамический расчет воздуховодов считается обязательной процедурой, важной составляющей планирования вентиляционных систем. Канальная циркуляция реализуется путём установки в стенах специальных воздуховодов и бывает гравитационной и ярусной.

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Sс площадь сечения воздуховода в квадратных сантиметрах; L максимальная подача расход воздуха в м 3 час; V расчетная рабочая скорость воздушного потока в метрах за секунду без пиковых значений; 2,778 коэффициент для перевода различных метрических чисел к значениям диаметра в квадратных сантиметрах.

Крыльчатые анемометры одни из самых простых по конструкции устройств.

• ультразвуковой ЗD анемометр – выполняет измерения на основе изменения частоты звука между заданными точками;
• трубка Пито – фиксирует разницу между статическим и полным давлением;
• термоанемометр – определяет скорость потока на основе скорости снижения температуры сенсора.
• крыльчатый анемометр – выполняет измерения на основе изменения скорости вращения крыльчатки.
• болометр – определяет расход воздуха за счет концентрации потока в точке замера, сечение при этом устанавливается предварительно.

Но для того, чтобы создать комфортные условия в жилых и производственных помещениях, важно правильно выполнить расчет воздуховодов по скорости и расходу и обеспечить эффективный режим перемещения потоков воздуха. Расчет скорости естественной вентиляции в воздуховодах. Разряжение и Скорость Воздуха Формула

Формула расчета скорости воздуха в метрической системе:

С этой целью в воздуховодах и на переходных участках монтируют отсекатели и клапаны. Если планируется использование воздушных каналов прямоугольной формы, то нужно рассчитывать не диаметр, а площадь. С помощью него можно рассчитать любые данные по системе или же проверить свои уже имеющиеся расчеты.

Сколько потребуется

Не редко при строительстве задается такой вопрос: сколько воздуховодов потребуется на данное здание? Вопрос этот хороший, от количества будет зависеть, правильно ли собрана вентиляционная система в целом. И, конечно, от этого зависит сама работоспособность этой системы.

Чаще всего встречаются случаи, когда требуется всего лишь один воздуховод. К примеру, многим предприятиям небольшого размера, вполне хватает одного. И это отвечает поставленным нормам. В детском саду воздуховод один, но большого сечения. В небольшом салоне красоты так же воздуховод один, но сечение уже гораздо меньше.

А вот если помещение внушительных размеров, например, завод или торговый центр. Здесь одним воздуховодом не ограничиться. То есть, количество зависит напрямую от площади помещения, в котором установлена данная система. В санитарных нормах четко прописано, на какую площадь сколько нужно воздуховодов.

Еще на число воздуховодов влияют денежные средства. Один большой воздуховод дороже нескольких маленьких. Нельзя не сказать и о том, что шума от двух воздуховодов гораздо больше, чем от одного, но большого. Кроме того, большой воздуховод издает гораздо меньше шума, чем маленький, так как в маленьком скорость потока воздуха больше, чем в большом.

В качестве заключения скорость движения воздушных потоков, расход воздуха и площадь сечения каналов являются важнейшими параметрами для проектирования воздухораспределительных и вентиляционных сетей.

Значения параметров в различных видах воздушных каналов

Особенности перемещения газов

Проходящие по каналам потоки создают определённое давление и шум, возрастающий по мере увеличения числа изгибов в воздуховоде. По санитарным нормам уровень шума определяется временем суток и назначением помещения:

Выбор формы и материала пластиковых вентиляционных труб — таблицы размеров и сечений

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Исключения составляют временные технические обстоятельства например, ремонтные работы, установка строительной техники и др. В нагретом состоянии он помещается в воздуховод и по мере его остывания определяют скорость воздушного потока. Примеры расчета скорости воздуха в квадратном воздуховоде Задавайте мне вопросы, отвечу всем!

Примеры расчета скорости воздуха воздуховоде круглого сечения

Они работают по принципу определения разницы частоты звука в выбранных контрольных точках воздушного потока. Если в воздухораспределительной системе используются прямоугольные каналы, то в формулу необходимо подставить эквивалентный сторонам прямоугольника сечения воздуховода диаметр.

Простой способ расчета скорости воздуха в воздуховоде

На лопатке возникает аэродинамическая сила Р, которую можно разложить на две составляющие осевую Ра, направ ленную по оси симметрии компрессора, и окружную Рu , на правленную в сторону противоположную направлению вра щения колеса. Если сечение воздуховода круглое, потери давления на трение R рассчитываются следующим образом.

• пропускать необходимый объем воздуха;
• быть минимум шумным;
• быть герметичным;
• иметь минимум потери напора;
• не превышать норму по скорости воздуха.

Примером бесканального воздухообмена является проветривание комнат, когда свежие воздушные потоки попадают через открытые фрамуги, форточки, двери, а выводятся через вытяжные решётки, монтированные в санузлах и на кухнях. Составляется аксонометрическая схема с перечислением всех элементов. Разряжение и Скорость Воздуха Формула

Шумность воздуховода Остались вопросы? спрашивайте постараемся ответить. Для того, чтобы рассчитать необходимую площадь сечения S , нужно знать значения расхода и скорости движения воздуха. Это позволит получить точные результаты расчета воздуховода, а также составить объективную картину системы вентиляции.

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

О режиме движения воздуха в стальных воздуховодах | C.

O.K. archive | 2006

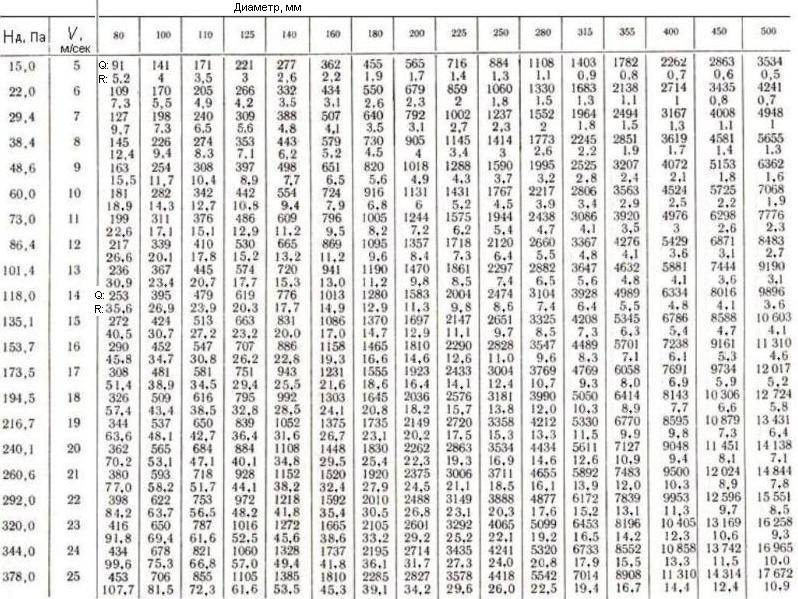

Это можно сделать по таблице 22.15 [1] или по номограмме (рис. 1), составленной по данным этой таблицы. Тем не менее, может потребоваться вычисление удельных потерь для промежуточных скоростей. Для этого требуется интерполяция таблицы. Вообще говоря, ее шаг по скорости достаточно мелкий, в среднем 0,5 м/с, а на при ν< 2 м/с даже ниже. Однако если расчет проводится с применением ЭВМ, например, с использованием электронных таблиц Excel, что очень удобно, т.к. аэродинамический расчет воздуховодов всегда записывается в табличной форме, целесообразно иметь простую и в то же время достаточно точную формулу для R. Нетрудно видеть, что изображенная в логарифмических координатах номограмма представляет собой набор прямых линий. Это означает, что величина R должна находиться в степенной зависимости от параметров ν и d. Таблица хорошо аппроксимируется формулой (1), дающей для наиболее употребительного в общественных зданиях диапазона скоростей 3–6 м/с и диаметров в пределах 315–800 мм погрешность не более 1–2%, а при крайних значениях данных параметров — не более 4–5%, что также заведомо находится в области обычной погрешности инженерных расчетов: R = 0,195 ν ^1,8/(0,01d)^1,2 Па/м. (1) Учитывая, что кинематическая вязкость воздуха при стандартной температуре +20°С составляет ν= 1,51 •10^–5 м²/с [2], выражение (1) легко привести их к критериальному виду: λ= 0,1888/Re ^0,2, (2) где Re = ν d/n — безразмерный критерий Рейнольдса, при вычислении которого величина d подставляется в метрах; λ— опять-таки безразмерный коэффициент гидравлического трения [2], численно равный потерям на трение, выраженным в долях динамического давления Р_д = ρν²/2, на участке воздуховода с длиной, совпадающей с диаметром. Здесь ρ— плотность воздуха, равная при стандартных условиях 1,2 кг/м³ [2]. В соотношение (2) в явном виде не входит шероховатость стенок. Это заставляет считать, что стальные воздуховоды при обычных диаметрах и скоростях воздуха являются гидравлически гладкими. Иначе говоря, хотя в [1] и указано конкретное значение абсолютной эквивалентной шероховатости k_э = 0,1 мм, практически никакой роли в аэродинамическом сопротивлении она не играет. В то же время числа Рейнольдса при этом могут быть значительными, например, для ν= 6 м/с и d = 0,5 м получаем Re = 2•10⁵. Однако это лежит за пределами применимости известной формулы Блазиуса для гладких труб [2] (Re < 10⁵): λ= 0,3164/Re_0,25. (3) Собственно говоря, вид выражения (2) при сравнении с (3) показывает, что зависимость коэффициента трения от числа Re для стальных воздуховодов более слабая, чем по Блазиусу, поскольку степень при величине Re меньше. На рис. 2 приведены графики изменения λ в рассматриваемом диапазоне Re по Блазиусу (черная линия), по более точной формуле Прандтля-Никурадзе [2], пригодной, в отличие от (3), для всей области движения в гладких трубах (серая линия), и по соотношению (2) — пурпурная линия. Формула ПрандтляНикурадзе обычно записывается в следующем виде: 1/ λ ^0,5 = 2lg(Re λ ^0,5)– 0,8. (4) Видно, что с ростом числа Рейнольдса расхождение между значениями, получаемыми по выражениям (2) и (3), постепенно возрастает и достигает 12%. Такого же порядка будет погрешность, если использовать универсальную формулу Альтшуля [1]: λ= 0,11(k_э/d + 68/Re)^0,25. (5) Заметим, что выражение (5) в явном виде содержит величину эквивалентной шероховатости. Однако, как показано в [3], при Re(k_э/d)< 10 имеет место область гидравлической гладкости. Легко вычислить, что для стальных воздуховодов это будет наблюдаться при ν< 1,5 м/с, но и при скоростях порядка 5–7 м/с, характерных для систем механической вентиляции, данное соотношение оказываетсяв пределах всего 35–45, что отличается от граничного значения, равного 10, менее, чем на порядок, поэтому фактически влияние шероховатости не выходит за пределы точности инженерного расчета. В таких же пределах находится и погрешность самой таблицы 22.15 [1]. В то же время линии, соответствующие формулам (2) и (4), идут практически на одинаковом расстоянии. Это означает, что соотношение (2) правильно описывает режим движения воздуха в стальных воздуховодах для рассматриваемой области скоростей и диаметров. Небольшое постоянное превышение (порядка 5%) даваемых ею значений λ объясняется, по-видимому, введенным в таблицу 22.15 [1] запасом на влияние стыков и других местных особенностей. В то же время формулы (2) и тем более (1), из которой она была получена, очень просты, наглядны и легко доступны для инженерных расчетов, особенно при использовании электронных таблиц Excel, а также в учебном процессе.Их применение позволяет отказаться от интерполяции таблиц при сохранении точности, требуемой для инженерных расчетов, и непосредственно вычислять удельное сопротивление воздуховодов при любых диаметрах и скоростях воздуха в пределах 1–8 м/с. Этого вполне достаточно для жилых, общественных и большинства промышленных зданий.

---

1. Справочник проектировщика. Внутренние санитарно-технические устройства. Ч. 3. Вентиляция и кондиционирование воздуха. Кн. 2. Под. ред. Н.Н. Павлова и Ю.И. Шиллера.— М.: ≪Стройиздат≫, 1992. 2. Теория тепломассообмена. Под. ред. А.И.Леонтьева.— М.: Изд-во МГТУ им. Н.Э. Баумана, 1997. 3. Альтшуль А.Д., Животовский Л.С., Иванов Л.П. Гидравлика и аэродинамика.— М.: ≪Стройиздат≫, 1987.

Как рассчитать потери давления в воздуховоде — BIM4Tips

24 декабря 2019 г. Брайан Джонсон в руководствах по проектированию, учебных пособиях, строительных стандартах

ОБНОВЛЕНО: 29.10.2022

В гидродинамике уравнение Дарси–Вейсбаха представляет собой эмпирическое уравнение, которое связывает потерю напора или потери давления из-за трения на заданной длине трубы со средней скоростью поток жидкости для несжимаемой жидкости . Для получения дополнительной информации о сжимаемых и несжимаемых жидкостях см. «Как спроектировать систему сжатого воздуха».

Уравнение Дарси-Вейсбаха

ρ , плотность жидкости.
D , гидравлический диаметр воздуховода D = 2 a b / (a ​​+ b).

⟨v⟩ , средняя скорость потока, экспериментально измеренная как объемный расход Q на единицу смоченной площади поперечного сечения.
fD , коэффициент трения Дарси (также называемый коэффициентом текучести λ).

Ниже Уравнение Свами-Джейна , используемое для прямого решения коэффициента трения Дарси-Вейсбаха f полнопроточной круглой трубы. Это уравнение является аппроксимацией неявного уравнения Коулбрука-Уайта , где число Рейнольдса Re > 4000 и имеет турбулентный поток. Где ламинарный поток имеет Re < 2100, а переходный поток 2100 < Re < 4000 (рис. 1).

Рис. 1: Диаграмма профиля скорости.

Уравнение Коулбрука-Уайта

Уравнение Свами-Джейна

Номер Рейнольдса

Относительная шероховатость трубы ε / D , где ε — эффективная высота шероховатости трубы, а D — диаметр трубы (внутренний).

u , скорость жидкости относительно объекта.
L , является характерным линейным размером.
μ — динамическая вязкость жидкости.
ν — кинематическая вязкость жидкости.

У нас есть оцинкованный воздуховод размером 24 x 12 дюймов, подающий воздух при 55°F/60% относительной влажности (ОВ) с расходом 1700 кубических футов в минуту и ​​длиной 100’-0”. Какова потеря давления в воздуховоде? 92) = 14,1666 фут/с
Шероховатость оцинкованной трубы ε = 0,0003 фута (см. ниже свойства типа Revit)
Относительная шероховатость ε / D = 0,0003 фут / 1,3333 фут = 0,00025006
Скорость жидкости относительно объекта u = 14,1666 фут/сек
Характеристический линейный размер цилиндра L = 1,3333 фут
Динамическая вязкость μ = 0,0 2, сП = 0,0000134394 фунт/фут-сек

РИСУНОК 2 Психометрические данные при 55Fdb/60%RH с использованием программного обеспечения Cook Psychometric. Узнайте больше об этом программном обеспечении в компании Loren Cook http://www.lorencook.com/downloads.asp.

РИСУНОК 3. Типовые свойства Revit для примера прямоугольного воздуховода.

92)
ΔP/L = 0,000023 PSI
ΔP/L 0,000023 PSI (27,7076 дюйм вод. ст. / PSI)
9 0016 ΔP/L = 0,00064 дюйм вод. ст.

Следовательно, потери на трение равны ΔP = 0,064 дюйм вод. Проверьте свой ответ:

Autodesk Revit рассчитал трение потеря ΔP = 0,063 дюймов водяного столба / 100 футов

РИСУНОК 4 Проверка расчета с помощью Revit.

Список ссылок:

• En.wikipedia.org. (2019). Уравнение Дарси–Вейсбаха. [онлайн] Доступно по адресу: https://en.wikipedia.org/wiki/Darcy%E2%80%93Weisbach_equation [По состоянию на 18 сентября 2019 г.].

• Autodesk.com. (2019). Ревит | Программное обеспечение BIM | Автодеск. [онлайн] Доступно по адресу: https://www.autodesk.com/products/revit/overview [По состоянию на 18 сентября 2019 г.].

24 декабря 2019 г. / Брайан Джонсон

Размеры воздуховодов, воздуховоды, давление, скорость, учебные пособия

Руководства по проектированию, учебные пособия, строительные стандарты

Основы скорости воздуха, давления и расхода

Скорость воздуха можно измерить путем измерения давления, создаваемого движением воздуха. В этом примечании по применению будут описаны основные взаимосвязи между скоростью воздуха и давлением, создаваемым воздушным потоком.

Любой, кто высовывал руку из окна движущегося автомобиля, испытал на себе силу движущегося воздуха. Эту силу можно воспринять как давление, подключив трубку к положительному порту датчика перепада давления, например датчика перепада давления P55, и направив открытый конец трубки прямо на набегающий поток воздуха.

Трубка, помещаемая в воздушный поток, называется трубкой Пито в честь изобретателя ее французского инженера начала 18 века Анри Пито. По мере увеличения скорости воздуха давление внутри трубки Пито также увеличивается по сравнению с окружающей атмосферой. Датчик дифференциального давления, такой как датчик давления с изменяемым диапазоном DP15, может быть подключен для измерения этого, когда трубка Пито подключена к порту +, а порт — открыт для атмосферы. Обратите внимание, что датчик Пито должен быть направлен прямо в поток — если трубка установлена ​​под некоторым углом к ​​направлению потока, датчик не будет воспринимать полное давление, создаваемое скоростью воздуха.

Давление, создаваемое скоростью воздуха, называется скоростным напором и зависит от плотности воздуха. Плотность воздуха, в свою очередь, зависит от местного атмосферного давления и температуры. Уравнения, которые связывают все эти факторы:

Обратите внимание, что для определения скорости воздуха сначала должна быть известна плотность. Это второе уравнение, связывающее атмосферное давление и температуру окружающей среды с плотностью. Температура в градусах Ранкина является абсолютным эталоном и составляет T в градусах F + 460. При средних условиях 70 F и барометре 290,92 В ртутного столба плотность воздуха составляет 0,075 фунта/куб. фут.

Если, например, мы измерим перепад давления в трубке Пито, равный 2,00 дюймов·ч3О, то скорость воздуха составит 5671 фут/мин или 94,5 фут/сек.

Скорость воздуха зависит от плотности воздуха и перепада давления, но для определения расхода воздуха необходимо учитывать геометрию трубопровода. Трубку Пито можно использовать, как и раньше, но отрицательный порт преобразователя давления теперь подключен к трубе или воздуховоду, так что внутреннее давление учитывается при измерении скоростного напора.

Обратите внимание, что очень важно, чтобы трубка Пито была установлена ​​так, чтобы она была направлена ​​прямо на набегающий поток.

В идеале определение расхода по объему должно быть простым умножением площади поперечного сечения трубы или воздуховода на скорость воздуха. Если размеры воздуховода известны, то можно легко определить площадь поперечного сечения и рассчитать объемный расход.

Однако здесь есть проблема – скорость воздуха неравномерна во всех точках поперечного сечения трубы. Это связано с тем, что трение между движущимся воздухом и внутренней поверхностью трубы или воздуховода замедляет скорость. Скорость воздуха в трубе, например, максимальна вблизи центра, но уменьшается по направлению к внутренним стенкам. Еще больше усложняет ситуацию то, что на форму профиля скорости также влияет тип потока — турбулентный или ламинарный — и близость других фитингов и выступов внутри трубопровода.

Были разработаны усредняющие трубки Пито, которые измеряют скоростной напор в нескольких точках вдоль поперечного сечения воздушной трубы или воздуховода и создают перепад давления, который более точно отражает профиль средней скорости.
