Про буферные конденсаторы / Хабр
Данная статья — что-то типа небольшого ликбеза, на который меня сподвигла недавняя статья на Хабре, про буферизацию источников питания.
Очень часто разработчикам приходится иметь дело с нестабильными или пульсирующими источниками питания, либо с пульсирующим потреблением. Соответственно, это приводит к провалам и броскам напряжения, вплоть до того, что устройством становится невозможно пользоваться, или оно вообще выходит из строя. Первое, что приходит в голову в таких случаях — поставить буферный конденсатор. Но для того, чтобы этот конденсатор реально помог — необходимо его правильно выбрать. Рассмотрим простейший пример — пропадание питания, которое устройство должно пережить без сбоев.
Прежде всего — в конденсаторе в принципе должно быть запасено достаточно энергии для того, чтобы обеспечить ей устройство на время пропадания основного питания. Допустим, мы питаемся от 12В, устройство потребляет мощность 20 Вт, допустимое минимальное рабочее напряжение — 9В.
2 * C/2) = 0.4. Выражая отсюда C, получаем ёмкость в 12.5 тысяч мкФ. Ближайший сверху номинал — 15 тысяч мкФ. Учитывая требования по напряжению и ассортимент производителей — нам понадобится конденсатор 15000 мкФ 16В (а лучше — 25В). Это довольно большой по своим габаритам конденсатор (примерно с большой палец взрослого человека)
Ещё один момент, на который стоит обратить внимание — это способность конденсатора выдерживать импульсные нагрузки. Конденсатор может иметь огромную ёмкость, но не иметь возможности быстро её отдать. У конденсаторов есть такая характеристика, как ESR, «эффективное последовательное сопротивление». Так, например, у ионисторов может быть огромная ёмкость, измеряемая единицами фарад (ну, или миллионами микрофарад, если так привычнее), но из-за высокого ESR быстро забрать с них весь этот заряд невозможно, а любая попытка забрать большой ток будет приводить к тому, что заметная часть заряда превратится в тепло, нагревающее сам конденсатор.
Вернёмся к примеру выше.
Допустим, у нас провал напряжения не 20 мсек, а 1 мсек, но потребляемая мощность не 20 Вт, а 400. То есть, нам надо обеспечить те же самые 0.4Дж энергии. Если считать по ёмкости, то конденсатор нужен тот же самый, но типичный ESR подобного одиночного электролита — десятки миллиОм. Попытка забрать с него ток в 30-40 ампер приведёт к тому, что напряжение на выводах конденсатора упадёт на 1-2 вольта, а примерно 10-15% (или даже больше) накопленной в нём энергии рассеется в тепло. В конечном итоге напряжение просядет ниже допустимого заметно раньше, чем предполагалось. В этом случае необходимо ставить несколько конденсаторов параллельно, причём стараться выбирать lowESR-конденсаторы. Это потребует ещё больше места на плате и внутри устройства в целом.
В целом, у конденсаторов ещё довольно много различных нюансов, но, как правило, уже того, что описано выше — достаточно, чтобы поставить крест на идее поставить буферный конденсатор на вход мощного потребителя
мультиметром, на плате, без выпаивания
Как проверить конденсатор: мультиметром
Содержание статьи:
- 1 Как проверить конденсатор мультиметром
- 1.
1 Проверка конденсатора на плате
- 1.
- 2 Что нужно знать перед проверкой конденсаторов
1 Проверка конденсатора на платеТакой элемент на плате, который служит для накопления электрического заряда, именуют конденсатором. Конденсатор является пассивным компонентом, основная характеристика которого, это ёмкость, то есть, количество заряда, который способен вместить конденсатор. Измеряется конденсаторная емкость в фарадах.
Второй характеристикой конденсатора является его рабочее напряжение. Часто при замене конденсаторов в запасе нет элементов подходящего номинала. Так вот, вместо конденсаторов меньшей ёмкости, можно впаивать конденсаторы большей ёмкости. Это же правило касается и рабочего напряжения.
Если нужен неполярный конденсатор, то его можно сделать из двух полярных конденсаторов. Кстати применение диодов для данного способа совсем необязательно. Для этих целей нужно лишь соединить два полярных конденсатора минусовыми выводами, а плюсовыми впаять в схему.
Как проверить конденсатор мультиметром
Часто ремонтируя технику, компьютерные блоки питания, материнские платы и т. д., приходится сталкиваться с заменой электролитических конденсаторов. Первое на что вообще нужно обратить собственное внимание, так это на то, не вздуты ли корпуса электролитических конденсаторов. Если конденсатор вздулся сверху, то это первый признак его неисправности, говорящий о том, что требуется немедленная замена.
Как проверить конденсатор мультиметром
Помимо визуального способа определения состояния конденсаторов, также можно использовать для проверки и мультиметр. Как пользоваться мультиметром вы можете узнать в другой статье строительного журнала https://samastroyka.
ru/, сложного в этом ничего нет. Теперь же давайте перейдём к проверке конденсатора.
Как сделать неполярный конденсатор из двух полярных
Как сделать неполярный конденсатор из двух полярных
Для этих целей нужно использовать режим измерения сопротивлений. Обозначается он на корпусе мультиметра следующим образом «Ω». При этом следует выбрать самое большое значение сопротивления, которое есть на приборе. Далее можно приступать к проверке конденсаторов.
Как проверить конденсатор: мультиметром, на плате, без выпаивания
Весь смысл проверки заключается в следующем:
- вы подключаете щупы мультиметра к конденсатору и внимательно следите за дисплеем устройства;
- если на дисплее появились цифры и начали быстро увеличиваться, а затем исчезли, то, хорошо, значит, конденсатор зарядился и, вероятней всего, он исправен;
- если же после подсоединения щупов ничего на экране мультиметра не высветилось или появилась единица, то значит, конденсатор неисправен, скорее всего, он пробит.
Проверка конденсатора на плате
В большинстве случаев чтобы проверить конденсаторы мультиметром их приходится снимать, то есть, выпаивать с платы. Однако можно этого и не делать, если нужно быстро проверить конденсаторы без выпаивания. Конечно же, такая проверка не может гарантировать 100% точность, но всё же имеет место быть.
Как проверить конденсатор мультиметром
Здесь нужно действовать по той же аналогии, что и выше. Единственное что нужно учесть, так это различные наводки от других компонентов на плате. Если есть возможность, то лучше выпаять, хотя бы один контакт конденсатора, чтобы увеличить точность такой вот проверки.
Что нужно знать перед проверкой конденсаторов
Существуют определённые риски, связанные с проверкой конденсаторов, а также, правила, которые нужно соблюдать. Во-первых, первыми делом, прежде чем проверять конденсатор, его нужно разрядить. Делать это лучше всего под нагрузкой, а не просто металлической отвёрткой закоротив контакты устройства.
Что нужно знать перед проверкой конденсаторов
Во-вторых, при проверке электролитических конденсаторов существенной ёмкости все работы лучше проводить строго с соблюдением техники безопасности. Высокий разряд, находящийся в конденсаторе, может стать причиной получения удара током, что вкупе с неожиданностью легко станет причиной получения травмы.
Оценить статью и поделиться ссылкой:
Что вам нужно знать
Конденсаторы представляют собой электрические компоненты, накапливающие энергию в электрическом поле. Они используются в самых разных приложениях, включая фильтры, усилители и генераторы.
Одним из важных факторов, который следует учитывать при использовании конденсаторов, является их полярность. Поляризованные конденсаторы имеют положительную и отрицательную клеммы и должны быть подключены к цепи с соблюдением полярности. Если поляризованный конденсатор подключен с неправильной полярностью, он может быть поврежден или даже взорваться.
Неполяризованные конденсаторы не имеют положительной или отрицательной клеммы и могут подключаться к цепи с любой полярностью.
В этой статье вы найдете подробное руководство по полярности конденсаторов. Мы рассмотрим следующие темы:
Что такое полярность конденсатора?
Полярность конденсатора — это обозначение положительного и отрицательного выводов конденсатора. Это важно, потому что конденсаторы можно подключать к цепи только с соблюдением полярности. Если конденсатор подключен с неправильной полярностью, он может быть поврежден или даже взорваться.
Конденсаторы бывают двух основных типов: поляризованные и неполяризованные. Поляризованные конденсаторы имеют положительную и отрицательную клеммы и должны быть подключены к цепи с соблюдением полярности. Неполяризованные конденсаторы не имеют положительной или отрицательной клеммы и могут подключаться к цепи с любой полярностью.
Поляризованные конденсаторы: электролитические и танталовые конденсаторы
Для оптимальной работы поляризованные конденсаторы необходимо ориентировать в правильном направлении, поскольку они имеют положительный и отрицательный выводы, что делает их важными компонентами.
Двумя наиболее распространенными типами поляризованных конденсаторов являются электролитические и танталовые конденсаторы, оба способны обеспечить невероятную мощность вашей схемы.
В этих специализированных конденсаторах используется проводящий жидкий или гелевый электролит, обеспечивающий гораздо большее накопление электроэнергии, чем в традиционных моделях конденсаторов. В источниках питания, звуковом оборудовании и электронных устройствах повсеместно широко используются поляризованные конденсаторы из-за их существенной природы с положительными и отрицательными выводами. Важно отметить, что электролитический конденсатор имеет два отдельных вывода; положительный отмечен знаком «+», тогда как отрицательный имеет знак «-» для облегчения идентификации.
Танталовые конденсаторы Танталовые конденсаторы представляют собой уникальные электрохимические компоненты, в анодных электродах которых используется металлический тантал.
Их замечательная стабильность и надежность делают их предпочтительным выбором для электронных устройств, таких как сотовые телефоны и компьютеры. Эти конденсаторы обладают большей устойчивостью к скачкам напряжения, чем электролитические конденсаторы, что делает их исключительно надежными в экстремальных условиях. Чтобы легко отличить положительный вывод, отмеченный знаком «+», от его отрицательного аналога, обозначенного знаком «–» или полосками, эта функция вам пригодится!
Очень важно правильно подключить поляризованные конденсаторы, так как неправильное подключение может привести к неисправности, утечке или даже взрыву. При работе с поляризованными конденсаторами очень важно проверить маркировку полярности и убедиться, что его положительные клеммы связаны с более высоким напряжением, а отрицательные клеммы связаны с более низким напряжением.
Неполяризованные конденсаторы: керамические и пленочные конденсаторы
Неполяризованные конденсаторы — это мечта любого любителя, поскольку они могут подключаться в любом направлении без каких-либо проблем.
И керамические, и пленочные конденсаторы попадают в категорию неполяризованных, что делает их невероятно универсальными компонентами, которые можно всегда иметь под рукой.
Керамические конденсаторы — это высоконадежные и эффективные конденсаторы с отличными характеристиками. Их небольшой размер делает их идеальными для использования в высокочастотных цепях, а их стабильность при более высоких температурах помогает гарантировать, что они не выходят из строя при работе в интенсивных условиях. Более того, эти неполяризованные конденсаторы предлагают невероятный диапазон значений и не имеют маркировки полярности, что гарантирует, что вы всегда получите необходимый уровень развязки по мощности!
Пленочные конденсаторы Пленочные конденсаторы обеспечивают явное преимущество для любого электронного проекта — стабильность, эффективность и термостойкость. Благодаря широкому диапазону доступных значений и номинальных напряжений эти неполяризованные диэлектрики из пластиковой пленки идеально подходят для источников питания или аудиосхем в таких устройствах, как телефоны или компьютеры.
Отсутствие маркировки полярности также упрощает установку!
Неполяризованные конденсаторы являются идеальным вариантом для цепей, не требующих полярности, особенно когда сложно определить правильную полярность. Чтобы ваша схема работала оптимально, убедитесь, что номинальное напряжение и емкость вашего неполяризованного конденсатора точно соответствуют ее потребностям.
Важность соблюдения полярности конденсатора
Чрезвычайно важно всегда соблюдать полярность конденсатора, особенно для поляризованных конденсаторов, таких как электролитические и танталовые. Это связано с тем, что у каждого есть две обозначенные клеммы (положительная и отрицательная), которые должны быть подключены в правильном порядке; в противном случае они могут быть повреждены или даже взорваться! Каждый должен понимать, почему так важно сделать это правильно:
- Эффективная производительность
- Предупреждение о безопасности : Если поляризованный конденсатор подключен с обратной полярностью, он может взорваться или вытечь опасный материал. Это может привести к повреждению окружающих компонентов и представлять опасность для окружающих, особенно если конденсатор имеет высокое номинальное напряжение или большую емкость.
- Правильная полярность конденсатора : Правильная установка полярности конденсатора необходима для гарантии его заданной производительности и увеличения срока службы. Однако, если он подключен в обратном направлении, возникнет ситуация перенапряжения, которая может повредить его диэлектрический материал и резко сократить срок его службы.
С другой стороны, неполяризованные варианты легко справляются с неправильным подключением без проблем.Последствия изменения полярности конденсатора
Изменение полярности электролитических или танталовых конденсаторов может иметь целый ряд разрушительных последствий.
Вот некоторые последствия, которые могут возникнуть, если вы неправильно поляризуете конденсатор:
- Обратите внимание : При неправильном подключении значение емкости поляризованного конденсатора может уменьшиться. Это связано с тем, что диэлектрический материал может быть поврежден, а его размер, связанный с площадью пробоя, ограничивает его. Следовательно, ваш новый конденсатор может иметь меньшую емкость, чем вы изначально ожидали!
- Подключение поляризованных конденсаторов : Неправильное подключение поляризованных конденсаторов может привести к опасно высокому току утечки и, в конечном итоге, к ухудшению емкости. Дважды проверьте полярность перед подключением компонентов, так как обратное смещение может привести к снижению производительности или даже полному выходу из строя схемы.
- Состояние перенапряжения : Подключение поляризованного конденсатора в обратной полярности может привести к перенапряжению. Это связано с тем, что напряжение на конденсаторе может превышать номинальное напряжение конденсатора, что может привести к повреждению диэлектрического материала или проводящих пластин. Это может привести к выходу из строя или даже взрыву конденсатора.
- Неисправность цепи : Изменение полярности конденсатора может привести к неисправности цепи, так как конденсатор больше не выполняет свою функцию. Это может привести к тому, что схема не сможет работать должным образом, что приведет к снижению производительности или даже отказу схемы.
Это связано с тем, что напряжение на конденсаторе может превышать номинальное напряжение конденсатора, что может привести к повреждению диэлектрического материала или проводящих пластин. Это может привести к выходу из строя или даже взрыву конденсатора.Таким образом, изменение полярности конденсатора может иметь несколько негативных последствий, включая уменьшение значения емкости, увеличение тока утечки, состояние перенапряжения и неисправность цепи. Чтобы избежать этих негативных последствий, важно соблюдать маркировку полярности конденсаторов и правильно подключать поляризованные конденсаторы.

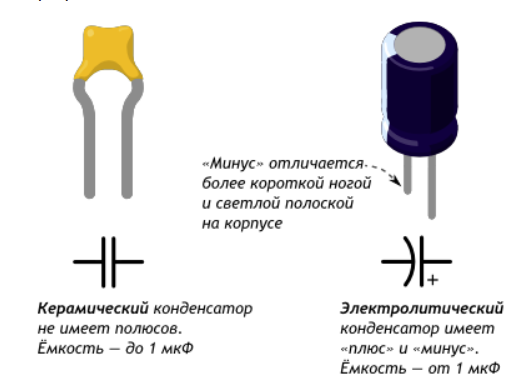

Маркировка полярности на конденсаторах
Поляризованные конденсаторы, такие как электролитические и танталовые конденсаторы, обычно имеют маркировку полярности, указывающую их правильную ориентацию.
Конденсаторы часто имеют следующую маркировку полярности:
Знаки «+» и «-» : наиболее распространенная маркировка полярности на конденсаторах — это знак плюс (+) и минус (-), которые обозначают положительный и отрицательный выводы конденсатора соответственно. Положительная клемма обычно длиннее отрицательной.
Цветовая маркировка : Некоторые конденсаторы имеют цветные полосы или полосы, указывающие на полярность. Первая полоса или полоса представляет первую цифру значения емкости, а вторая полоса или полоса представляет вторую цифру. Третья полоса или полоса представляет собой множитель, а четвертая полоса или полоса представляет допуск. На поляризованных конденсаторах четвертая полоса или полоса могут обозначать полярность.
Стрелка : Некоторые поляризованные конденсаторы имеют стрелку на отрицательной клемме, указывающую направление протекания тока.
Важно отметить, что неполяризованные конденсаторы не имеют маркировки полярности, так как их можно без проблем подключать в любом направлении.
Подключение поляризованного конденсатора в обратной полярности может привести к повреждению конденсатора или даже к опасной ситуации.
Как определить полярность конденсатора?
Чтобы определить полярность конденсатора, вы можете найти маркировку полярности на самом конденсаторе. Вот несколько способов определить полярность конденсатора:
- Ищите маркировку полярности : Большинство поляризованных конденсаторов имеют маркировку полярности, такую как знак плюс (+) и минус (-), для обозначения положительного и отрицательного терминалы. Положительная клемма обычно длиннее отрицательной.
- См. техпаспорт : В техпаспорте конденсатора должна быть информация о полярности конденсатора.
- Используйте мультиметр : Мультиметр можно использовать для определения полярности конденсатора. Установите мультиметр в режим проверки целостности цепи или диода и прикоснитесь положительным щупом к положительной клемме конденсатора, а отрицательным щупом к отрицательной клемме. Если мультиметр показывает положительное значение, то положительный щуп подключается к положительной клемме, а если мультиметр показывает отрицательное значение, то положительный щуп подключается к отрицательной клемме.
- Проверьте упаковку конденсатора : Если конденсатор все еще находится в упаковке, на упаковке может быть информация о полярности конденсатора. Это может включать маркировку полярности или другую важную информацию о конденсаторе.
Общие области применения поляризованных и неполяризованных конденсаторов
Поляризованные и неполяризованные конденсаторы различаются по своей природе, поэтому они выполняют разные функции.
Чтобы проиллюстрировать их применение, вот список мест, где их можно найти:
Поляризованные конденсаторы:
- Развязка источника питания : Поляризованные конденсаторы, такие как электролитические конденсаторы, обычно применяются в устройствах развязки источника питания для сглаживания пульсаций напряжения и уменьшения шума в источнике питания.
- Аудиоприложения : В аудиоприложениях, таких как схемы усилителей, разработчики используют поляризованные конденсаторы для блокирования сигналов постоянного тока и пропуска сигналов переменного тока.
- Цепи синхронизации : Конструкторы используют поляризованные конденсаторы в схемах синхронизации, таких как схемы генератора, для регулирования частоты схемы и синхронизации.
- Соединение и шунтирование : Поляризованные конденсаторы необходимы, когда речь идет о цепях соединения и шунтирования, обеспечивая одновременное соединение двух отдельных цепей, а также блокируя нежелательные частоты.
Неполяризованные конденсаторы
- Высокочастотные цепи : Преимущество неполяризованных конденсаторов, таких как керамические, заключается в том, что они обеспечивают постоянную и надежную емкость в широком диапазоне частот. Это делает их идеальным выбором для высокочастотных цепей.
- Фильтрация сигналов : Разработчики схем часто используют неполяризованные конденсаторы для устранения нежелательных частот и улучшения качества сигнала. Эти компоненты предлагают простой способ оптимизации аудио- или видеосигналов с минимальными помехами.
- ВЧ цепи : Неполяризованные конденсаторы обычно используются для построения радиочастотных (ВЧ) цепей, таких как системы согласования антенн, которые требуют тонкой настройки для достижения желаемой частоты.
- Синхронизирующие цепи : Неполяризованные конденсаторы играют жизненно важную роль в синхронизирующих цепях, таких как сети генераторов, влияя на частоту и продолжительность их работы.
Выбор идеального конденсатора для данного приложения имеет решающее значение, так как ошибочный выбор может привести к неадекватной работе схемы или даже к непоправимому повреждению.
Заключение
В заключение отметим, что конденсаторы являются жизненно важными электронными компонентами, сохраняющими электрический заряд и имеющими множество применений. Поляризованные и неполяризованные конденсаторы — это два основных типа конденсаторов, каждый из которых имеет уникальный набор характеристик и применимость в различных сценариях. Поляризованные конденсаторы, такие как электролитические и танталовые конденсаторы, имеют определенное направление заряда и часто используются в развязках источников питания, аудиосистемах или схемах синхронизации.
В отличие от этих компонентов неполяризованные разновидности, такие как керамические и пленочные, не нуждаются в ориентации для правильной работы; что делает их идеальными для высокочастотных приложений, таких как фильтрация сигналов или радиочастотные схемы.
При выборе соответствующего конденсатора для данного приложения очень важно обращать внимание на маркировку полярности на поляризованных конденсаторах, чтобы избежать любого повреждения цепи и обеспечить правильное функционирование.
