Гидравлическое проветривание теплиц: Гидравлическое устройство для проветривания теплицы

Автоматическая система открывания для проветривания теплицы

Аппарат может поднимать форточки весом более 30 кг. Аппарат изготовлен из российских материалов и сырья на нашем заводе. Наши специалисты тщательно подбирали конструкцию для обеспечения надежности. Аппарат тестировался в 2014-2016 г., в том числе методом проведения натурных испытаний и зарекомендовал себя с наилучшей стороны.

Для кого-то выращивание овощей и рассады в тепличных условиях — это любимое хобби и они делают это для души, а для кого-то это бизнес, который приносит хороший доход. Но точно и одним, и другим не всегда хватает сил и времени, чтобы постоянно вручную контролировать все процессы в теплице. И тогда возникает вопрос об автоматизации процессов, например системы проветривания теплиц.

Автоматическое проветривание теплицы производится благодаря автоматическому аппарату для проветривания. Это гидравлическое устройство, которое открывает тепличные форточки. Автомат проветривания теплицы имеет возможность регулировки рабочих температур. Если Вы хотите, чтобы растения и рассада находились в благоприятной среде круглые сутки, то данный аппарат для Вас просто незаменим.

Если ваша мечта – это умная теплица, то автоматический проветриватель просто необходим Вам для реализации мечты.

Благодаря этому устройству, исчезнет необходимость переживать о том, оставлять ли окна вентиляции в приоткрытом положении летними ночами, когда тепло, или утром осенью, когда прохладно, перед уходом из дома на длительное время. Автоматический открыватель сам это выполнит за вас, при этом с гарантией высокой эффективности.

Конечно, осуществлять контроль температурного режима теплицы, а также проветривать ее возможно и вручную, однако это потребует колоссальных затрат времени. К тому же, не всегда получиться быстро реагировать на непредвиденные перемены погоды.

Устройство, отвечающее за автоматическое открывание теплицы, не только поможет решить вопрос контроля температурного режима и проветривания теплицы, но и сэкономит ваши финансы, поскольку после установки, аппарат не потребует от Вас абсолютно никаких затрат.

Автоматика всегда будет держать под контролем условия, в которых живут ваши растения, используя при этом только природные ресурсы.

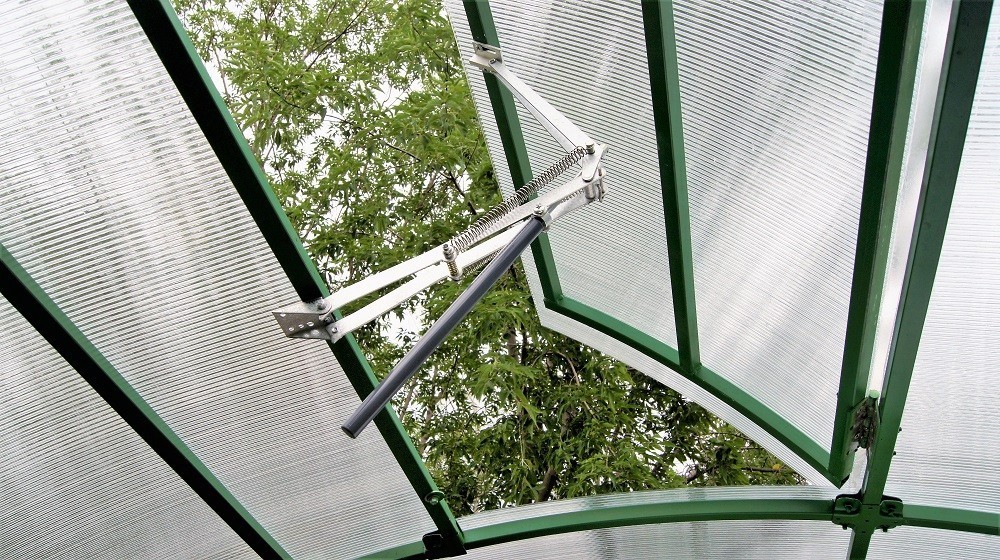

Устройство автопроветривания теплицы открывают или закрывают окна, используя для этого лишь солнечную тепловую энергию, либо тепло воздуха окружающей среды. Чем выше поднимается температура, тем шире открывается окно вентиляции теплицы.

Они открывают и закрывают вентиляционные окна, используя энергию тепла солнца или окружающего воздуха. Чем жарче становится, тем больше открывается вентиляционное окно.

Характеристики автоматического аппарата проветривания:

• Принцип работы аппарата — гидравлический. Он действует благодаря сжатию и расширению жидкости.
• Аппарат обладает грузоподъемностью до 30 килограмм.
• Максимальная высота открытия окна проветривания до тридцати с половиной сантиметров.
• Самая минимальная температура открытия, закрытия окна — шестнадцать градусов по Цельсию.

зачем нужны, как монтировать, хар-ки

Сезон посадок в теплицы уже начинается, поэтому актуально позаботиться о том, чтобы растения сохранить, обеспечив полноценную поддержку заданной температуры в теплицах.

И, Вы не поверите, но скоро станет гораздо теплее  🔆

★ Что такое термопривод для теплиц?
★ Основные задачи и преимущества
★ На что обратить внимание?
★ Монтаж и установка термопривода
    ★ Установка термопривода Уфопар-М
★ Технические преимущества термопривода
★ Особенности использования термопривода
★ Популярные термоприводы
★ Термопривод своими руками
★ Видео и заключение

Что такое термопривод для теплиц?

Термопривод для теплиц — это устройство, которое автоматически открывает и закрывает двери теплиц и их окна при достижении определенной (предварительно натроенной) температуры.

Чтобы не путаться:
Термин «термопривод для теплиц» — это то же самое, что «автоматический проветриватель теплиц«, «гидропривод для теплиц«, «автопроветриватель» и даже «доводчик для теплицы«.

Внутри привода есть наполнитель, который от температуры расширяется и этим толкает шток. Наполнитель может быть парафиновым, масло и пр. Термоприводы обычно полностью автономны, т.е. не требуется человек или электропитание для того, чтобы контролировать работу.

Электрические системы для теплиц нужны в редких случаях — когда помимо контроля температуры нужен еще контроль влажности. Такое более важно для цветоводов. Но повторимся, такая система и дорогостоящая, и неавтономна: любой скачок напряжения вынуждает ставить в такую систему стабилизатор напряжения, а заодно подключать дополнительный резервный аккумулятор.

В общем, обычные гидравлические(масляные, восковые) термоприводы — это всегда более надежный и независящий от электричества вариант за умеренные деньги.

Это очень облегчает задачи садовода, у которых есть теплица. Бережет время ухода за растениями и сохраняет условия для успешного получения результата.

Основные задачи и преимущества использования термоприводов в простых тезисах:

• 🛏️ Дает вам выспаться 😀
  Вы можете проспать и не успеть открыть теплицу на проветривание, а яркий солнечный свет уже поднимет температуру внутри так, что ваша рассада просто погибнет, «сгорит».
• 🍅 Спасает урожай, удерживая температуру на нужном уровне
  Вы ведь вообще можете не приехать на свою мини-ферму и не полить, и не открыть парник: заболели, проблемы с транспортом, ваш сосед, которого вы попросили открыть, забыл… и много других форc-мажорных обстоятельств. Так ваши растения не сгорят и не замерзнут
• 🌬️  Выдерживает ветер
  (ветровую нагрузку, парусность открытых форточек и дверей)
  Просто открытые форточки или двери от ветра будут «гулять» и хлопать, разрушая сами себя, а термоприводы способны удерживать до 100 кг нагрузки, что часто надежнее, чем подкладывание кирпичей, «привязывание на ниточки». А термоприводы держат. Крепко, настолько, насколько вы закрепили их на раме теплицы.
• 💦 Снижение влажности
  При проветривании не будет чрезмерной влажности для ваших растений. Также это поможет уменьшить вероятность появления грибковых и прочих заболеваний растений, что так любят образовываться в переувлажненной среде
• 🌿 Дает «больше воздуха»
  Да, растениям для фотосинтеза очень требуется воздух, как и нам для дыхания. Запирая теплицу надолго вы лишаете растений их воздуха.
• 🐝 Помогите опылению
  Да, опылять можно и вручную, но лучше, если это будут делать профессионалы своего дела — пчелы. Только дайте им для этого возможность — открытые двери и окна теплицы.
• 🌳 Закаляйте свои растения
  Что людям, что растениям создание чрезмерных условий заботы часто вредит. Воздухообмен, небольшая смена температуры при проветривании не позволит превратиться вашим растениям в «совсем тепличные», а просто задаст оптимальные условия для развития.

Технические характеристики автоматического термопривода: на что обратить внимание?

1. Важно знать максимальную грузоподъемность:
   1. 7-10 кг более, чем достаточно до небольшой форточки
   2. 20 кг — нормально для двери
   3. до 80-100 кг — для поднятия и удержания больших широких окон и дверей больших поликарбонатных или стеклянных теплиц.

Для маленьких теплиц, конечно высокомощных не нужно, вполне подойдут термоприводы на 7-20 кг.

2. Характеристика хода штока
   — это то, что дает окну или двери возможность максимального открытия. Средние размеры хода штока — 45-70 см. Этого обычно вполне достаточно для большинства окон и дверей теплиц.
3. Температура открывания
   Часто растениям желательна определенная температура. Поэтому важно понимать это перед покупкой термопривода.

Обратите внимание на таблицу характеристик, которая есть в нашем магазине — там указаны предельные температуры открытия и закрытия и сравните их со своими желаемыми показателями.

Монтаж и установка термопривода

Часто монтаж термопривода можно сделать простой отверткой или шуруповертом. Например, для термопривода Термовент ДВ с доводчиком нужно ввинтить всего 6 саморезов-сверл, входящих в комплект.

Всегда следуйте инструкциям к конкретным моделям термоприводов (автопроветривателей)

Есть тонкости:

• планируемую разметку делайте когда вам удобно, а вот сам монтаж лучше осуществлять не дожидаясь утреннего нагревания теплицы.
  Т.е. рано утром.
• проконтролируйте при монтаже, чтобы детали термопривода не касаются профиля и других элементов теплицы — открываясь/закрываясь каждый день по многу раз при касании изделие быстро придет в негодность
• для дополнительной защиты от ветра все-таки не помешает самая простая цепочка — при сильном ветре с нагрузкой более 200 кг — термопривод не выдержит нагрузки, а вот цепочка вполне поможет.
• У термоприводов более мощных производителей, например, Уфопар-М, расчитанных на большой вес форточек и дверей монтаж занимает достаточно большое время и требует, например, для большей точности настройки температуры открытия нужен солнечный экран, чтобы срабатывание термопривода было более точным.

Вот пример этапов установки термопривода Уфопар-М:

• Установка основания с кулисой на дверь
• Установка рычага на верхний косяк двери
• Установка гидроцилиндра в рычаг
• Установка возвратной пружины (для закрывания двери при понижении температуры)
• Установка солнечного экрана (для предотвращения срабатывания гидроцилиндра при ярком солнце, но низкой температуре)
• Установка съемной противоветровой цепочки (чтобы порывы ветра не сломали дверь теплицы)

Технические преимущества термопривода (автоматического проветривателя теплиц)

• термопривод автономен, т.е. не требует электричества
• работает в своем допустимом диапазоне до 10 лет (а может и дольше, просто есть естественный износ деталей и небрежность при хранении, что сокращает срок службы)
• комлектация обычно включает в себя все детали для установки, а в инструкции подробно описан процесс установки, с которым справится любой садовод.

Особенности использования термопривода:

• часто забывчивые садоводы, по-привычке, уезжая с дачи, запирают теплицы на замки. А при установленном термоприводе это категорически не рекомендованно, ведь усилия большинства из термоприводов вполне хватит, чтобы сломать или изгнуть раму запертого окна или двери.
• при работающем, открытом термоприводе закрыть его по желанию оперативно не получится — температура, что вытолкнула шток, должна упасть, чтобы шток ушел назад и не открывался. Некоторые модели не позволяют отстегнуть (оперативно снять) термопривод, поэтому надо учитывать этот момент при их использовании

Популярные термоприводы из нашего ассортимента:

Подойдут для теплиц средних размеров, а также есть модели с более мощными грузоподъемными свойствами.

Проветриватель теплиц АкваДуся ДУСЯ SUN усиленный

Принцип работы основан на термоцилиндре, жидкость в котором значительно расширяется или сжимается в зависимости от температуры.

Термопривод для проветривания теплиц Термовент открывание окна

Окно открывается при температуре выше +22 градусов

Товар распродан

Термопривод для проветривания теплиц Термовент 2 пружины

рама закрывается за счёт собственного веса и двумя возвратными пружинами.

Товар распродан

Термопривод для проветривания теплиц Зеленый мир Дверь пружинный

Ход штока в диапазоне температур +20 …26ОС под нагрузкой 20 кг не менее 70 мм.

Товар распродан

Автомат для проветривания Green Helper GV-05-2 с двойной возвратной пружиной

максимальная нагрузка створки на один проветриватель не более 8 кг.

14% Автомат для проветривания Уфопар -М на дверь

на каждый градус повышения температуры шток выдвигается на расстояние порядка 2,5 мм.

2 790 2 400

Автомат для проветривания теплиц Уфопар -М на форточку

настраивается на любую температуру начала срабатывания.

Термопривод для проветривания теплиц Туймазы с отдельным цилиндром

Принцип работы основан на расширении масла ( при нагреве масло расширяется и выталкивает шток).

Термопривод своими руками

Термопривод своими руками часто делается из подручных средств, которые не гарантируют ни простоты установки такого термопривода, ни простоты его создания.

Задумайтесь, что перед тем, как сделать термопривод самостоятельно, вы потратите в 5-10 раз больше времени, абсолютно без гарантии, что себестоимость такой поделки будет существенно ниже, чем купленного готового термопривода с гарантией 3-10 лет.

Выше приведены несколько видеопримеров таких самодельных термоприводов. Убедитесь.

Видео и заключение

Термопривод существенно облегчает жизнь дачника и уход за растениями в теплице. Не зависит от наличия электричества и работает от 3 до 10 лет.

На средний парник нужно 2-3 автопроветривателя. Часто, если проветриватель мощный, то его же можно задействовать и на дверь.

Автоматические вентиляционные отверстия в теплицах

Автоматические вентиляционные отверстия в Growing Dome®

Освободите себя от беспокойства, ответственности и нерешительности — пусть автоматические вентиляционные отверстия регулируют температуру за вас. Иногда мы перегружены ответственностью управлять всем в нашей жизни. Тепличные температуры не являются исключением. Вы сможете отправиться в отпуск, не нанимая кого-то, кто будет открывать и закрывать вашу теплицу.

---

Автоматические вентиляционные отверстия и вентиляция теплиц

Автоматические солнечные вентиляционные отверстия активируются теплом и не требуют электричества для работы. Верхние и нижние автоматические вентиляционные отверстия теплицы открываются и закрываются при регулируемой заданной температуре благодаря расширению и сжатию раствора пчелиного воска внутри цилиндра и поршня. Затем осуществляется вентиляция теплицы и охлаждение Growing Dome®, поскольку горячий воздух выходит из верхних вентиляционных отверстий, а холодный воздух втягивается через нижние вентиляционные отверстия. Благодаря эффекту «дымохода» предотвращается перегрев Растущих куполов. Открыватели вентиляционных отверстий солнечной теплицы можно легко отсоединить, чтобы закрыть вентиляционные отверстия по желанию. Два типа сошников, которые компания Growing Spaces предлагает для теплиц Growing Dome, описаны ниже.

26-футовый растущий купол стандартно поставляется с одним солнечным вентилятором, который всасывает свежий прохладный воздух. Один или несколько солнечных охлаждающих вентиляторов могут быть добавлены в качестве обновления к любому комплекту Growing Dome. В 33-футовых и 42-футовых растущих куполах для вентиляции вместо автоматических вентиляционных отверстий используются электрические охлаждающие вентиляторы и солнечный чердачный вентилятор. Для двух самых больших растущих куполов обновление солнечного охлаждающего вентилятора может заменить стандартные электрические охлаждающие вентиляторы.

Автоматический вентиляционный клапан Univent

Univent Автоматический вентиляционный клапан для теплиц

Автоматический открыватель тепличных форточек Univent® изготавливается вручную в Дании. Это самый маленький из трех вентиляционных отверстий, которые Growing Spaces использует в Growing Dome. Только 15-футовые и 22-футовые растущие купола используют эти открыватели вентиляционных отверстий. Эти открывалки очень просты в установке и использовании. В зимнее время этот открыватель вентиляционного отверстия отсоединяется от монтажного кронштейна на вентиляционном отверстии быстрым нажатием опорных рычагов. Эти открывалки используются только на нижних вентиляционных отверстиях Растущего купола. Univent имеет усилие открытия около 15 фунтов, а две пружины обеспечивают усилие закрытия около 1,7 фунта. Поршень и цилиндр обеспечивают регулировку температуры открытия и закрытия путем вкручивания или выкручивания.

Автоматические вентиляционные отверстия Bayliss

Bayliss Hydraulicheck Автоматические вентиляционные отверстия для теплиц

Прочные вентиляционные отверстия для солнечных теплиц Bayliss Hydraulicheck изготавливаются на заказ в Великобритании для теплиц и недоступны в розничных магазинах. Открыватели Bayliss идеально подходят для вентиляционных отверстий теплиц малого и среднего размера. Эти автоматические открыватели позволяют геодезическим растущим куполам выдерживать сильный ветер. Этот аксессуар для солнечной теплицы предлагает функцию «гидравлической проверки», которая предотвращает открывание вентиляционного отверстия сильным ветром. Вентиляционные клапаны солнечных теплиц могут подвергаться воздействию преобладающих ветров со скоростью свыше 60 миль в час. Посмотрите наши комплекты для теплиц шести размеров, чтобы узнать, сколько сошников Bayliss Hydraulicheck входит в стандартную комплектацию теплиц Growing Dome.

Автоматический вентиляционный клапан Gigavent

Автоматический вентиляционный клапан Gigavent для теплиц

Автоматический вентиляционный клапан для теплиц Gigavent изготовлен в Дании. В него встроен уникальный демпфер и мощная пружина, способные противостоять очень сильному ветру. Эти сошники способны выдерживать поразительные 60 фунтов веса.

Дополнительным бонусом является то, что эти автоматические вентиляционные отверстия открываются на 6 дюймов шире, чем открыватели Bayliss! Общее 18-дюймовое отверстие позволяет увеличить поток воздуха, чтобы сохранить прохладу в теплице в жаркие летние месяцы. Вот почему эти сошники являются стандартом для верхних вентиляционных отверстий на наших 18- и 26-футовых растущих куполах.

18-футовый растущий купол поставляется с одним сошником Gigavent сверху, а 26-футовый растущий купол поставляется с двумя сверху. В двух верхних вентиляционных отверстиях 22-футового растущего купола используется открыватель Bayliss, поскольку вентиляционные отверстия слишком малы для правильной работы Gigavent.

Обслуживание и ремонт автоматических вентиляционных отверстий в теплицах

Опытные владельцы теплиц знают, что техническое обслуживание предотвращает дорогостоящий ремонт. Но есть один элемент тепличного оборудования, который настолько легко ремонтировать и устранять неполадки, что вам захочется, чтобы все ваши аксессуары работали на солнце.

Instructables

Солнечные автоматические открыватели вентиляционных отверстий! Поскольку электричество не используется, техническое обслуживание и ремонт автоматических вентиляционных отверстий в теплицах является отличной отправной точкой для садоводов с механическими проблемами.

Ищете дополнительную информацию о вентиляционных отверстиях для теплиц? Ознакомьтесь с другими нашими полезными руководствами:

3 Лучшие автоматические вентиляционные отверстия

Охлаждение и вентиляция теплиц

Как работают автоматические вентиляционные отверстия теплиц?

Чтобы что-то исправить или улучшить, полезно сначала понять, как это работает! Прежде чем мы углубимся в детали автовентиляции в теплицах, давайте сначала поговорим о теплицах. Если вы новичок в игре с теплицами, то вам захочется ознакомиться с некоторыми терминами садоводства, прежде чем двигаться дальше.

Мы не хотим ставить телегу впереди лошади. Закончили чтение? Хорошо – тогда давайте займемся ремонтом и обслуживанием автовентиляторов в теплицах, не так ли?

Гидравлический привод

Автовентиляторы представляют собой гидравлические механизмы, то есть для работы они используют жидкость в ограниченном пространстве.

В автоматических вентиляционных отверстиях для теплиц используется воск (или другой тип вещества), будь то парафин (наиболее распространенный) или запатентованные смеси минерального воска. Цилиндр заполнен этим воском, который является механизмом, открывающим вентиляционное отверстие.

По мере того, как погода и воздух нагреваются, воск внутри цилиндра расширяется, толкая поршень, который толкает вентиляционный клапан в «открытое» положение и, следовательно, поднимает окно.

Чем жарче становится, тем шире поршень открывает вентиляционное отверстие. В более прохладную погоду вентиляционное отверстие лишь немного приоткрывается или не открывается вовсе, так как парафин остается холодным и плотным.

Вот почему автоматически открывающиеся вентиляционные отверстия для теплиц также называют солнечными вентиляционными отверстиями. Они не используют электричество, так что не путайтесь в терминологии «солнечная»! Солнечная энергия не используется. Навевает ли этот термин плохие воспоминания о викторинах по лексике в начальной школе? Не волнуйтесь, прочтите наш путеводитель по солнечной энергии для теплиц, чтобы узнать все о гальванической энергии.

Различные вентиляционные отверстия снабжены различными типами воска, чувствительными к разным температурам, поэтому вы можете купить автоматические открыватели вентиляционных отверстий, которые открываются при разных температурах.

Детали автоматической вентиляции

Hartley Botanic

Цилиндр

Цилиндр, заполненный воском, обычно навинчивается на

Поршень

Как и поршень в двигателе, поршень автоматического открывателя вентиляции находится внутри цилиндра. Уплотнение между поршнем и цилиндром удерживает парафин внутри цилиндра и позволяет поршню плавно входить и выходить из цилиндра.

Маленький урок механики: поршни и цилиндры всегда идут вместе!

А еще поршни часто хорошо сочетаются с… пружинами!

Пружина и рычаг

«Рычаг» вашего автоматического открывателя вентиляционных отверстий на самом деле состоит из двух частей, которые можно назвать рычагами. Один прикрепил весь механизм к основанию (вероятно, вашей теплице или другому окну), а «толкатель» открывает окно.

Когда поршень толкает рычаг, он, в свою очередь, открывает окно. Достаточно легко. Но ему нужна поддержка, чтобы закрыть!

Механические руки почти всегда соединены друг с другом сильной пружиной или двумя, иногда тремя! Чем больше пружин или чем они мощнее, тем больше

Обслуживание и ремонт автоматических вентиляционных отверстий в теплице

Усадьба и холод

Очистка

Единственное обслуживание, о котором вам нужно заботиться о своем вентиляционном отверстии, — это хорошая протирка и генеральная уборка. Периодически протирайте все детали, включая шток поршня — снятие цилиндра с вентиляционного рукава

Смазка

Движущиеся части вашего автоматического открывателя вентиляционных отверстий работают не покладая рук! Обязательно время от времени наносите небольшое количество масла на движущиеся части, включая поршень в месте его вставки в цилиндр. Все, от WD-40 до кокосового масла, отлично работает.

Поиск и устранение неисправностей автоматической вентиляции теплицы

Kepner-Tregoe

Вентиляционное отверстие не открывается

Если ваша автоматическая вентиляция перестает открываться, это может означать несколько вещей:

Либо:

90 111

Уплотнение сломано или изношено, и воск вытек.

Со временем движение поршня изнашивает уплотнение, вызывая утечку парафина из цилиндра. Это почти неизбежно, даже с самыми лучшими и ухоженными открывателями, если

Потеря парафина снижает давление внутри цилиндра, а это означает, что поршень не откроет клапан полностью. По мере потери большего количества серы диапазон движения вентиляционного отверстия будет продолжать уменьшаться. Если вытечет много воска, поршень вообще не откроет окно.

К сожалению, нет хорошего способа решить эту проблему.

Хорошая новость заключается в том, что вы можете купить сменный цилиндр относительно недорого. Установка довольно проста (см. ниже).

Или:

2. Воск застыл.

НО может быть и так, что парафин в цилиндре нуждается в сбросе. Вот как.

Установка поршня в исходное положение

Снимите цилиндр и поршень с корпуса. Обычно для этого просто требуется быстрое отвинчивание. Некоторые открыватели вентиляционных отверстий имеют штифт, который удерживает поршень прикрепленным к корпусу.

Если есть какое-либо дополнительное оборудование, которое прикрепляет цилиндр к корпусу руки, обязательно поместите его в безопасное место.

Поместите весь цилиндр в холодильник на пару часов.

Выньте цилиндр из холодильника и используйте твердую поверхность (например, подъездную дорожку или кирпичную стену, а не красивый деревянный пол или гранитную столешницу!), чтобы вдавить поршень обратно в цилиндр. будьте осторожны, так как цилиндр может быть скользким из-за конденсата в холодильнике. Лучше всего использовать садовые перчатки или тряпку, чтобы облегчить захват.0003

Обязательно ознакомьтесь с инструкциями, прилагаемыми к автоматическому открывателю вентиляции, чтобы узнать, насколько поршень должен выступать из цилиндра.

Замените блок цилиндр-поршень и будет вам счастье!

Небольшое вентиляционное отверстие

См. выше: о сломанном или изношенном уплотнении. Если поршень толкает вентиляционное отверстие на все , парафин, вероятно, все еще функционирует.
