ЛЕКЦИЯ
Тема 6.3. : Противопожарное водоснабжение
и арматура
Занятие 1:
Назначение и виды противопожарных
водоисточников, устройство пожарного
гидранта и пожарной колонки
Учебные цели:
1. Изучить со слушателями классификацию систем
водоснабжения, виды, назначение и характеристики
противопожарного наружного водоснабжения (водопроводы
для наружного пожаротушения и безводопроводное
противопожарное водоснабжение).
2. Изучить назначение устройство и порядок эксплуатации

пожарных гидрантов и пожарных колонок, требования
пожарной безопасности технического регламента (№123-ФЗ)
и других нормативных документов к водопроводным сетям и
сооружениям на них.
3. Формировать у слушателей профессионализм.
4. Воспитывать у слушателей чувство ответственности за
правильную организацию применения пожарной техники по
назначению.
Учебные вопросы
1. Классификации систем водоснабжения.
2. Водопроводы для наружного пожаротушения.
3. Безводопроводное противопожарное
водоснабжение.
4. Пожарный гидрант и пожарная колонка.
Пожарный гидроэлеватор Г-600. Требования
пожарной безопасности к водопроводным
сетям и сооружениям на них.
Литература:
1. Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический
регламент о требованиях пожарной безопасности».
2 Приказ Министерства труда и социальной защиты РФ от 23.12.2014 № 1100н «Об
утверждении Правил по охране труда в подразделениях федеральной противопожарной
службы Государственной противопожарной службы. » (введен приказом МЧС РФ от
15.04.2015 № 183).
3. Приказ МЧС России от 18 сентября 2012 г. № 555 «Об организации материальнотехнического обеспечения системы Министерства Российской Федерации по делам
гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных
бедствий».
4. В.В. Теребнев, Ю.Н. Моисеев, В.А. Грачев и др. Подготовка спасателей-пожарных.
Пожарно-техническая подготовка. Пожарная техника и аварийно-спасательное
оборудование. Екатеринбург: ООО издат. «Калан», 2010.
5. А.О. Семенов, М.В. Богомолов, Ю.Н. Моисеев, Е.В. Федотов. Справочник выпускника.
Пожарная техника. Иваново 2009.
6. ГОСТ Р 53961-2010. «Техника пожарная. Гидранты пожарные подземные. Общие
технические требования. Методы испытаний».
7. ГОСТ Р 53250-2009. «Техника пожарная. Колонка пожарная. Общие технические
требования. Методы испытаний».
8. СП 8.13130.2009. «Свод правил. Системы противопожарной защиты. Источники
наружного противопожарного водоснабжения. Требования пожарной безопасности».
9. СП 10.13130.2009. «Свод правил. Системы противопожарной защиты. Внутренний
противопожарный водопровод. Требования пожарной безопасности».
1-й учебный вопрос.
КЛАССИФИКАЦИЯ
СИСТЕМ
ВОДОСНАБЖЕНИЯ
2-й учебный вопрос.
ВОДОПРОВОДЫ ДЛЯ
НАРУЖНОГО
ПОЖАРОТУШЕНИЯ
НАСОСНО-РУКАВНЫЕ СИСТЕМЫ, собираемые при тушении пожаров,
являются ЭЛЕМЕНТАРНЫМИ ПРОТИВОПОЖАРНЫМИ ВОДОПРОВО-ДАМИ
ВЫСОКОГО ДАВЛЕНИЯ, состоящими из:
источника водоснабжения,
водоприемника (всасывающей сетки),
всасывающей линии, объединенной насосной станции первого и второго подъемов (пожарного насоса),
водопроводов (магистральных рукавных линий),
водопроводной сети (рабочих рукавных линий).
1 — пожарная подставка,
2 — водопровод;
3 — водопроводный колодец;
4 — пожарный гидрант,
5 — пожарная колонка,
6 — рукавная линия (напорно-всасывающая),
7 — пожарный автонасос;
8 — пожарный рукав,
9 — пожарный ствол
ВИДЫ НАСОСНО-РУКАВНЫХ СИСТЕМ
а — простейшее соединение,
б — последовательное соединение,
в — смешанное соединение,
1 — насос, 2 — магистральная рукавная линия, 3
— рабочая рукавная линия, 4 — пожарный ствол
3-й учебный вопрос.
БЕЗВОДОПРОВОДНОЕ
ПРОТИВОПОЖАРНОЕ
ВОДОСНАБЖЕНИЕ
СОДЕРЖАНИЕ В ПОСТОЯННОЙ ГОТОВНОСТИ
ИСТОЧНИКОВ ПРОТИВОПОЖАРНОГО ВОДОСНАБЖЕНИЯ ДОСТИГАЕТСЯ:
правильным монтажом, эксплуатацией, своевременным и
качественным проведением капитальных и планово предупредительных ремонтов в порядке и в сроки,
установленные действующими инструкциями и другими
регламентирующими документами;
своевременной подготовкой противопожарного водоснабжения
к работе в зимних условиях;
своевременным и высококачественным проведением проверки
систем противопожарного водоснабжения с обязательным
испытанием на водоотдачу;
устранением в кратчайшие сроки неисправностей и
повреждений;
содержанием в исправном состоянии подъездных путей и
площадок к водоисточникам
4-й учебный вопрос.

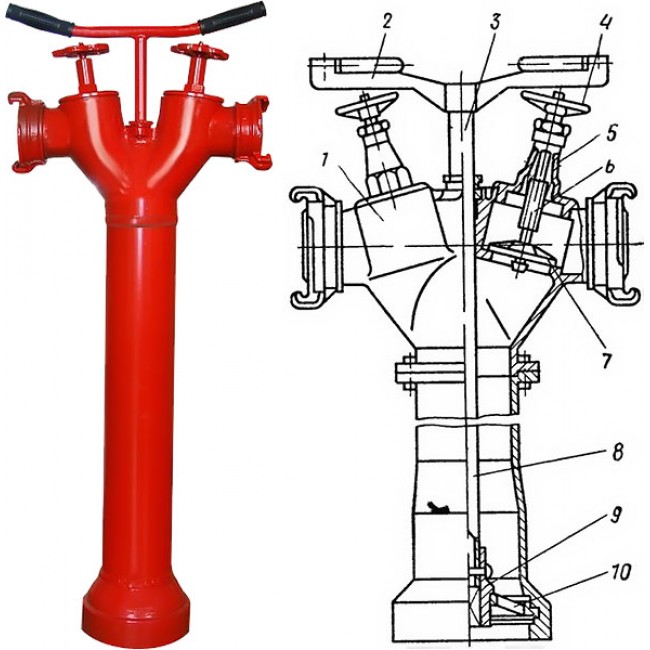

ПОЖАРНЫЙ ГИДРАНТ И
ПОЖАРНАЯ КОЛОНКА.
ПОЖАРНЫЙ
ГИДРОЭЛЕВАТОР Г-600А.
ТРЕБОВАНИЯ ПОЖАРНОЙ
БЕЗОПАСНОСТИ К
ВОДОПРОВОДНЫМ СЕТЯМ И
СООРУЖЕНИЯМ НА НИХ.
ТИПЫ ПОЖАРНЫХ ГИДРАНТОВ:
1. подземные
2. надземные
ПОДЗЕМНЫЕ ГИДРАНТЫ устанавливают в
специальных колодцах, закрываемых крышкой.
Пожарную колонку навинчивают на подземный
гидрант только при его использовании.
НАДЗЕМНЫЙ ГИДРАНТ находится выше поверхности земли с закрепленной на нем колонкой
(учитывая климатические особенности России
распространения не получил).
Основными требованиями, предъявляемыми к гидрантам,
являются обеспечение БЫСТРОГО ПУСКА ВОДЫ и их
НЕЗАМЕРЗАЕМОСТЬ
УСТАНОВКА
КОЛОНКИ НА
ГИДРАНТ
осуществляется вращением ее по часовой
стрелке.
ОТКРЫВАНИЕ
ГИДРАНТА И
ВЕНТИЛЕЙ
КОЛОНКИ
осуществляется
вращением (против
часовой стрелки)
соответственно
торцевого ключа и
маховичком
СНИМАЮТ КОЛОНКУ С ГИДРАНТА ТОЛЬКО
ПРИ ЗАКРЫТОМ КЛАПАНЕ ГИДРАНТА
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ К ПОЖАРНЫМ
ГИДРАНТАМ, КОЛОНКАМ И ГИДРОЭЛЕВАТОРАМ
(Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности»):
Статья 127. Общие требования к пожарным гидрантам и колонкам
1. Пожарные гидранты должны устанавливаться на сетях наружного водопровода и
обеспечивать подачу воды для целей пожаротушения.
2. Пожарные колонки должны обеспечивать возможность открывания (закрывания)
подземных гидрантов и присоединения пожарных рукавов для отбора воды из
водопроводных сетей и ее подачи на цели пожаротушения.
3. Механические усилия на органах управления перекрывающих устройств пожарной
колонки при рабочем давлении не должны превышать 150 ньютонов.
Статья 131. Требования к пожарным гидроэлеваторам и пожарным всасывающим
сеткам
1. Пожарные гидроэлеваторы должны обеспечивать забор воды из открытых водоемов с
разницей уровней зеркала воды и расположения пожарного насоса, превышающей
максимальную высоту всасывания, а также удаление из помещений воды, пролитой при
тушении пожара.
2. Пожарные всасывающие сетки должны обеспечивать фильтрацию забираемой из
открытых водоемов воды и предотвращать попадание твердых частиц, способных
привести к нарушению работы насосов. Пожарные всасывающие сетки должны быть
оборудованы обратными клапанами.
ПОДРАЗДЕЛЕНИЯ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ
СЛУЖБЫ (ГПС) ОСУЩЕСТВЛЯЮТ КОНТРОЛЬ ЗА ИСПРАВНЫМ
СОДЕРЖАНИЕМ
СРЕДСТВ
ПРОТИВОПОЖАРНОГО
ВОДОСНАБЖЕНИЯ
и имеют право требовать в установленном порядке от руководителей
предприятий и учреждений устранения неисправностей средств
противопожарного водоснабжения, строительство пожарных водоемов и
водопроводных сетей с пожарными гидрантами в соответствии с
требованиями ПРАВИЛ ПРОТИВОПОЖАРНОГО РЕЖИМА В
РОССИЙСКОЙ ФЕДЕРАЦИИ.
ПОЖАРНЫМ ЧАСТЯМ ПРЕДОСТАВЛЯЕТСЯ ПРАВО КОНТРОЛЯ
ЗА ТЕХНИЧЕСКИМ СОСТОЯНИЕМ ПОЖАРНЫХ ГИДРАНТОВ
ПРИ ОБЯЗАТЕЛЬНОМ СОБЛЮДЕНИИ СЛЕДУЮЩИХ УСЛОВИЙ:
Проверка (опробование) гидрантов с пуском воды разрешается только
при плюсовых температурах наружного воздуха;
При температурах от 0 до – 20оС допускается только внешний осмотр
гидранта без пуска воды в стояк гидранта;
Открывание крышек колодца при температуре наружного воздуха ниже
– 20оС во избежание потерь тепла самого колодца запрещается;
Во всех случаях при проверках запрещается применение торцового
ключа для открывания гидранта.
В КАЖДОЙ ПОЖАРНОЙ ЧАСТИ ДОЛЖЕН БЫТЬ
СПРАВОЧНИК С УКАЗАНИЕМ В ОБСЛУЖИВАЮЩЕМ
РАЙОНЕ МЕСТА РАСПОЛОЖЕНИЯ ГИДРАНТОВ И ИХ
ТЕХНИЧЕСКОГО СОСТОЯНИЯ.
КОНТРОЛЬ
ТЕХНИЧЕСКОГО
СОСТОЯНИЯ
ПОЖАРНЫХ КОЛОНОК ОСУЩЕСТВЛЯЮТ ВНЕШНИМ
ОСМОТРОМ ПРИ СМЕНЕ КАРАУЛОВ, С ПРОВЕРКОЙ
СОХРАННОСТИ
РЕЗЬБОВЫХ
СОЕДИНЕНИЙ
И
ЗАКРЫТИЯ ВЕНТИЛЕЙ.
ОДИН
РАЗ
В
ГОД
КОЛОНКИ
ПОДВЕРГАЮТ
ГИДРАВЛИЧЕСКИМ ИСПЫТАНИЯМ ПОД ДАВЛЕНИЕМ
1 МПА (10 КГС/СМ2). ПРИ ЭТОМ ПРОСАЧИВАНИЕ ВОДЫ
ЧЕРЕЗ
САЛЬНИКОВЫЕ
УПЛОТНЕНИЯ
НЕ
ДОПУСКАЕТСЯ.
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ К ВОДОПРОВОДНЫМ СЕТЯМ
И СООРУЖЕНИЯМ НА НИХ
(СП 8.13130.2009. «Свод правил. Системы противопожарной защиты. Источники
наружного противопожарного водоснабжения. Требования пожарной
безопасности»)
Пожарные гидранты надлежит предусматривать вдоль автомобильных дорог
на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен
зданий; допускается располагать гидранты на проезжей части.
Пожарные гидранты следует устанавливать на кольцевых участках
водопроводных линий. Допускается установка гидрантов на тупиковых
линиях водопровода с принятием мер против замерзания воды в них.
Расстановка пожарных гидрантов на водопроводной сети должна
обеспечивать пожаротушение любого обслуживаемого данной сетью здания,
сооружения или его части не менее чем от двух гидрантов при расходе воды
на наружное пожаротушение 15 л/с и более и одного — при расходе воды
менее 15 л/с с учетом прокладки рукавных линий длиной, не более указанной
в п 9.11, по дорогам с твердым покрытием.
Пожарные гидранты должны находиться в исправном состоянии, а в зимнее
время должны быть утеплены и очищаться от снега и льда. Дороги и
подъезды к источникам противопожарного водоснабжения должны
обеспечивать проезд по-жарной техники к ним в любое время года.
У гидрантов и водоемов (водоисточников), а также по направлению движения к
ним, должны быть установлены соответствующие УКАЗАТЕЛИ (объемные со
светильником или плоские, выполненные с использованием светоотражающих
покрытий, стойких к воздействию атмосферных осадков и солнечной радиации).
НА НИХ ДОЛЖНЫ БЫТЬ ЧЕТКО НАНЕСЕНЫ ЦИФРЫ,
УКАЗЫВАЮЩИЕ РАССТОЯНИЕ ДО ВОДОИСТОЧНИКА
ЗНАКИ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПО ГОСТ Р 12.4.026-2001
ПОЖАРНЫЙ ГИДРАНТ
ПОЖАРНЫЙ ВОДОИСТОЧНИК
У мест нахождения подземных
пожарных гидрантов. На знаке должны
быть цифры, обозначающие расстояние
от знака до гидранта в метрах
В местах нахождения пожарного
водоема или пирса для пожарных
машин
Указатели места нахождения (устаревшие)
а) пожарного гидранта; б)пожарного водоема
ТРЕБОВАНИЯ ПО ЭКСПЛУАТАЦИИ ПОЖАРНЫХ
ГИДРАНТОВ В ЗИМНЕЕ ВРЕМЯ:
ПОДГОТОВКА ПРОТИВОПОЖАРНОГО ВОДОСНАБЖЕНИЯ К
ЭКСПЛУАТАЦИИ В ЗИМНИХ УСЛОВИЯХ ОСУЩЕСТВЛЯЕТСЯ:
городского водоснабжения — в период проведения осенней проверки силами мобильных
бригад (отделений) ;
объектового
водоснабжения — в период проведения осенней проверки силами
водопроводных служб объектов.
ПОДГОТОВКА ПРОТИВОПОЖАРНОГО ВОДОСНАБЖЕНИЯ К
ЭКСПЛУАТАЦИИ В ЗИМНИХ УСЛОВИЯХ ВКЛЮЧАЕТ В СЕБЯ:
откачку воды из стояков пожарных гидрантов и заделку сливных отверстий
деревянными пробками;
при установившейся минусовой температуре наружного воздуха откачку
воды из колодцев гидрантов заполненных выше уровня стояка;
пожарные гидранты, подверженные затоплению грунтовыми и талыми
водами, берутся на специальный учет линейными участками и районными
пожарными частями с обязательной отметкой в книге проверок
противопожарного водоснабжения, последующим контролем их состояния,
откачкой воды из стояков после оттепелей (в случае необходимости) и
обязательной передачей информации в районные пожарные части;
заполнение колодцев гидрантов специальным теплоизолирующим
наполнителем.
З А П Р Е Щ А Е Т С Я:
использовать
пожарные
гидранты,
пожарные водоемы не по назначению;
производить
реконструкцию
сетей
противопожарного
водоснабжения,
подключение
потребителей,
установку
водомеров
на
сетях
объединенного
противопожарного
водоснабжения,
ликвидацию и отключение пожарных
гидрантов, водоемов без согласования с
Государственной противопожарной службой.

English     Русский Правила

3. Пожарные гидранты и колонки. Назначение, устройство, работа и порядок использования.

Гидрант с пожарной колонкой представляет собой водозаборное устройство, устанавливаемое на водопроводной сети и предназначенное для отбора воды при тушении пожара.

Гидрант с колонкой при тушении пожара может быть использован, во-первых, как наружный пожарный кран в случае присоединения пожарного рукава для подачи воды к месту тушения пожара и, во вторых, как водопитатель насоса пожарного автомобиля.

В зависимости от конструктивных особенностей и условий противопожарной защиты охраняемых объектов гидранты подразделяются на подземные и наземные.

Подземные гидранты устанавливают в специальных колодцах, закрываемой крышкой. Пожарную колонку навинчивают на подземный гидрант только при его использовании. Надземный гидрант находится выше поверхности земли.

Основными требованиями, предъявляемыми к гидрантам, является обеспечение быстрого пуска воды и их незамерзаемость. Пожарный подземный гидрат, состоит из трёх частей, отлитых из серого чугуна: клапанной коробки, стояка и установочной головки. Рассказ по плакату.

Для прекращения отбора воды из водопроводной сети вращением штанги и шпинделя клапан гидранта поднимается вверх, обеспечивая при этом открывание фиксатором спускового отверстия. Оставшаяся после работы гидранта вода в стояке вытекает через спускное отверстие и сливную трубку в колодец гидранта, откуда удалятся принудительным способом.

В каждой пожарной части должен быть справочник с указанием в обслуживающем районе места расположения гидрантов и их технического состояния. Контроль за техническим состоянием пож. колонок осущ. внешним осмотром при смене караулов проверяя сохранность резьбовых соединений и закрывания вентилей. Один раз в год колонки подвергаются гидравлическим испытаниям под давлением 1 Мпа. При этом просачивание воды через сальниковые уплотнения не допускаются.

Колонка пожарная является съёмным приспособлением, устанавливаемым на подземный гидрант для открывания и закрывания.

Колонка состоит из корпуса, головки, отлитых из алюминиевого сплава АЛ-б, и торцевого ключа. В нижней части корпуса колонки установлено бронзовое кольцо с резьбой для установки на гидрант. Головка колонки имеет 2 патрубка с муфтовыми соединительными головками для присоединения пожарных рукавов. Открытие и закрытие патрубка осуществляется вентилями, которые состоят из крышки, шпинделя, тарельчатого клапана. Плакат и рассказ о работе с колонкой

Для предотвращения гидравлического удара открывание гидранта обеспечивается только при закрытых вентилях колонки.

Гидрант-колонка предназначена для забора воды из водопроводной сети, а так же для хозяйственно-питьевого снабжения. Гидрант-колонка представляет собой гидрант, совмещённый с водоразборной колонкой.

Пожарные гидранты, как правило, устанавливают вдоль улицы на водопроводной сети на расстоянии 50-120 м друг от друга, обеспечивая при этом удобный подъезд и использование. Для нахождения подземных гидрантов на стенах зданий и сооружений против которых установлен гидрант, прикрепляют специальную табличку.

Техническое состояние гидранта проверяется установкой колонки с пуском воды, при этом не должно быть подтекания воды во фланцевых соединениях гидранта. После приёма в эксплуатацию пож. гидранта составляется акт в 4 экз. На его основании характеристика водоснабжения вносится в сводную ведомость водоснабжения. При приёме в эксплуатацию гидрантов, расположенных на объектовых водопроводных сетях, дополнительно проводится испытание сети на водоотдачу. В зимнее время крышка люка ПГ должна быть расчищена ото льда, допускается наличие рыхлого снега на ней не более 10 см

При проведении проверок противопожарного водоснабжения проверяется: внутреннее содержание колодца, ПГ, самотёчных колодцев;

наличие воды и давления путём установки колонки на все ПГ с обязательным пуском воды.

Подготовка пожарного водоснабжения эксплуатации в зимних условиях включает в себя:

• откачку воды из стояков ПГ Московского типа и заделку сливных отверстий деревянными пробками;

• при установившейся минусовой температуре, откачку воды из колодцев и ПГ, заполненных выше уровня стояка с последующим выполнением .

• взятие на специальный учёт всех гидрантов Московского и Ленинградского типов, подверженных затоплению грунтовыми талыми водами с обязательной отметкой в книге противопожарного водоснабжения;

• утепление колодцев и гидрантов специальным теплоизолирующим наполнителем.

▷ Установка и техническое обслуживание системы пожарных гидрантов Противопожарная защита ◁

ВВЕДЕНИЕ

Концепция гидрантов возникла в 17 веке, когда пожарные в то время использовали водопроводные сети с точками доступа, с цепочками людей с «ведрами в руках». Позже это стало моделью пожарных машин с ручными насосами.

Гидрант представляет собой стационарную систему пожаротушения, предназначенную для доставки огнетушащего вещества (воды или пены) в больших количествах к любой внешней точке (риск, который необходимо защитить), и обычно обслуживается специализированным пожарным персоналом. Это позволяет пожарным пополнять свои резервуары с водой для целей тушения.

Они предназначены для защиты всей конструкции.

Они сопровождаются вспомогательными материалами для обработки.

Они могут быть следующих типов:

• Влажная колонна (вода достигает клапана гидранта)

• Сухая колонна (клапан заглублен ниже, идеально подходит для областей, подверженных заморозкам)

• Яма

В их состав входят:

• 2 выхода Ø 70 мм и один Ø 100 мм (сухая или влажная колонна)

• 1 или 2 выхода Ø 70 мм (яма)

PEFIPRESA , стремясь сделать общество более безопасным за счет повышения пожарной безопасности в зданиях и сооружениях, использует свой обширный опыт и высокое качество работы для улучшения и максимальной эффективности своих установок и проектов технического обслуживания. Как следствие, это также снижает нагрузку на пожарные части и пожарных.

ОСНОВНЫЕ ПРИНЦИПЫ

Стационарные системы пожаротушения с пожарными гидрантами представляют собой сеть трубопроводов для подачи воды или пены и удобно распределяются в соответствии с типом защищаемого риска. Они должны соответствовать минимальным нормативным требованиям и обеспечивать непрерывный поток воды.

Что касается конструкции, важно учитывать измерения реальных расстояний (горизонтальные измерения) от любого гидранта. Дополнительно обратите внимание, что особое внимание следует уделить фасадам, всегда выделяя главный из очевидных соображений доступности для пожарных служб. Кроме того, разместить гидранты за пределами пешеходных ступеней, парковок любого типа, правильно обозначенных и хорошо видимых, чтобы сократить сроки вмешательства и снизить риск повреждения.

Сеть с кольцевыми распределительными и секторными клапанами необходима для обеспечения работы даже при возникновении неисправностей. В случае сбоя некоторых разделов в сети имеется достаточная резервная копия для защиты остальной части установки. Сочетание их как с воздушными, так и с подземными сетями может выдержать механические усилия, типичные для объектов такого типа.

Наконец, важно подчеркнуть роль, которую играют вспомогательные кабины гидрантов, которые должны быть правильно расположены с полной доступностью и обзорностью, все их элементы в правильном использовании, состояние и доступность к находящемуся в них оборудованию без элементов, препятствующих быстрому открытию.

В любой системе противопожарной защиты крайне важна ее надежность. PEFIPRESA обладает как человеческими, так и техническими ресурсами, а также опытом тысяч установок, выполненных для обеспечения оптимального проектирования, установки и обслуживания для безупречной работы в случае пожара.

Пожарный гидрант | Пожарный гидрант | Плавающий, подземный

Последнее обновление 23.09.2022 в 16:09

История продукции пожарного гидранта

Перед проектированием и эксплуатацией водопровода для обслуживания пожаротушения вода должна храниться и транспортироваться в емкостях , казаны и др.

С 16 века, когда были введены деревянные водопроводные трубы, тушение пожара стало проще. Пожарные просверлят отверстие в этой водопроводной трубе, чтобы получить воду для пожаротушения.

И после каждого пожара его нужно снова засыпать, что делает неудобным и трудным для пожарных поиск места расположения трубопровода и бурения отверстий. Для решения этой проблемы используется маркер для обозначения мест предварительно просверленных отверстий, что удобно для работы пожарных по поиску предварительно просверленных отверстий.

Позже трубы водоснабжения были заменены с деревянных на чугунные, а постоянные подземные точки доступа значительно упростили пожаротушение.

В некоторых местах доступ к этим скважинам закрыт крышками, но на сегодняшний день чаще всего используются пожарные гидранты, которые непосредственно подключаются к этому водопроводу.

Этот пожарный гидрант был изобретен Фредериком Граффом в 1801 году.

Пожарный гидрант

Дополнительная информация: Редукционный клапан противопожарной защиты

Представление продукта пожарных гидрантов

Пожарный гидрант рассматривается как точка соединения, помогающая связать подачу воды с пожарными гидрантами. Пожарные гидранты устанавливаются на видном месте и устанавливаются над поверхностью дороги. Все здания, жилые массивы, квартиры, парковки, бордюры… должны быть оборудованы пожарными гидрантами.

Пожарный гидрант напрямую подключается к водопроводу через трубы, пожарный гидрант помогает подавать большое количество воды из водопроводной сети с целью быстрого тушения пожара для минимизации ущерба.

Head Fire

Назначение и использование пожарных гидрантов

Пожарный гидрант представляет собой изделие, непосредственно связанное с водоснабжением. Пожарные гидранты применяются с целью подачи воды непосредственно из водопровода в пожарный гидрант для обслуживания противопожарной работы пожарных.

Конечно, основное назначение и использование пожарного гидранта – подача воды для пожаротушения и тушения пожара. Однако пожарные гидранты также используются для ряда других целей, а именно:

Трубы для промывки: Пожарные гидранты большого расхода воды, пожарные гидранты часто используются для сброса грязи в водопроводы, водопроводы.

Испытательная система: Пожарные гидранты также используются для проверки гидравлической способности системы распределения воды.

Кроме того, пожарные гидранты также используются для ряда других целей, например, для обеспечения водой строительных работ, уборки улиц, прочистки канализации и т. д.

Пожарный гидрант

Конструкция пожарного гидранта

Хотя пожарный гидрант очень прост в эксплуатации, конструкция этого пожарного гидранта не так проста. Пожарные гидранты делятся на два типа: плавающие столбы и тонущие столбы. Структура этих двух типов пожарных гидрантов довольно различна, в состав этих двух изделий входят основные компоненты, которыми являются клапан, корпус цилиндра и горловина ожидания. Конкретная структура каждого из этих пожарных гидрантов:

Структура плавающих цилиндров

Конструкция плавучего пожарного гидранта

Конструкция изделий подземных опор

Конструкция подземных опор

Типы изделий пожарных гидрантов

Изделия пожарных гидрантов подразделяются на две основные линейки продукции: плавучие пилоны и подземные опоры

Изделия плавучих пожарных гидрантов

Плавающие пожарные гидранты также известны как плавучие столбы, мокрые гидранты. Плавучие пожарные гидранты устанавливаются плавающими над землей, поэтому их называют плавучими пожарными гидрантами.

Плавучие пирсы очень широко используются, особенно во Вьетнаме. Влажный плавучий спасательный круг требуется использовать в местах с нормальной температурой, отсутствием отрицательных температур, температурой замерзания.

Для этого изделия с плавающим цилиндром конструкция подачи воды для цилиндра расположена близко к поверхности, поэтому в условиях низких температур этот источник воды сильно замерзает и непригоден для использования.

Однако при использовании в правильных условиях продукты с плавающим цилиндром работают очень эффективно. Этот продукт с плавающей опорой делает процесс строительства более простым и экономичным, а также упрощает работы по техническому обслуживанию пожарного гидранта.

Плавающая колонна

Изделия для подземных пожарных гидрантов

Подземные опоры также известны как затопленные опоры, мокрые пожарные гидранты. Погружные пожарные гидранты устанавливаются под землей. Погружные пожарные гидранты часто устанавливаются в условиях низких температур, когда возможно замерзание. Во Вьетнаме это явление не встречается, но его часто устанавливают в специальных местах, где плавучие пожарные гидранты не подходят, обычно из-за географического положения людям необходимо установить раковины.

Подземные пожарные гидранты предназначены для работы в условиях низких температур, ниже нуля.

Гидранты пожарные погружные предназначены для размещения контейнеров глубоко под землей, так как температура под землей всегда выше, поэтому она может предотвратить замерзание.

Однако подземные опоры также вызовут некоторые трудности при строительстве и ремонтных работах, стоимость погружных пожарных гидрантов также дороже, чем мокрых гидрантов.

Гидрант пожарный подземный

Принцип работы пожарных гидрантов

Пожарные гидранты устанавливаются на видном месте. В случае пожара или необходимости использования. Сначала пользователю необходимо определить местонахождение пожарного гидранта. Затем приступайте к установке конца трубы к пожарному гидранту и откройте клапан в верхней части пожарного гидранта. Пользователь может подключить этот шланг к баку пожарной машины. Дополнительные насосы могут использоваться для увеличения давления воды и могут быть разделены на несколько потоков.

Трубы могут быть соединены либо резьбовым соединением, либо быстроразъемным соединением, либо быстроразъемным соединением.

Изделие не имеет функции регулировки и регулировки давления потока, оно не способно каким-либо образом изменять давление или поток. Функционирует только на подачу воды с текущим давлением в водопроводе.

Изделия для пожарных гидрантов

Правила установки изделий для пожарных гидрантов

В соответствии со стандартом TCVN 6379 — 1998 особые правила по установке основных пожарных гидрантов следующие:

Пожарные гидранты должны устанавливаться в вертикальном направлении, перпендикулярно поверхность дороги и не наклоняться ни в какую сторону. Требования к установке и расстояние установки также указаны следующим образом:

При установке плавающих столбов на тротуаре рядом с дорогой существуют требования к этому расстоянию: Расстояние между столбами и стеной дома должно быть более 5 м, а расстояние между столбами и поверхностью дороги не должно превышать 2,5 м. .

В особых случаях установка плавучих столбов невозможна, но необходимо следить за тем, чтобы котлован этого столба имел минимальное расстояние 0,5 м для проведения подземных работ для обеспечения безопасности.

Пожарные гидранты при установке требуют установки водопроводных гидрантов лицом к поверхности дороги. Высота водяного столба от земли до вершины столба 700м.

Для установки подземных столбов, при бурении цилиндрического отверстия размер квадратного отверстия с разрешенной стороной 1м2 (1200мм). Крышка подземного столба может быть выполнена в виде круглого или квадратного колпака.

Подземные опоры могут быть установлены и под проезжей частью, но по конструктивным требованиям крышка этого котлована должна выдерживать нагрузку не менее 20 тонн.

Кроме того, при установке водяных столбов необходимо выбрать подходящее место для установки. Место установки должно быть хорошо просматриваемым, доступным и свободным от препятствий. Определение места установки водяного столба также связано с длиной пожарного крана, пожарный гидрант имеет длину 30 м.

Монтаж изделий пожарных гидрантов

Техническое обслуживание и техническое обслуживание пожарных гидрантов

Пожарные гидранты рекомендуется для регулярного и периодического обслуживания, техническое обслуживание требуется проводить примерно 2 раза/год, не реже одного раза в 6 месяцев.

Техническое обслуживание и ремонт цилиндра связаны с процессом, связанным со смазкой механизма головки и заменой шайб и уплотнений в цилиндре.

Смазочные материалы следует периодически проверять, требуя использования ненефтяных смазочных материалов во избежание загрязнения общего водоснабжения.

Прокладки и уплотнения также часто страдают от повреждений и износа, если в водопроводе есть примеси, гравий, это вызовет трение и износ, разрыв уплотнительной прокладки, поэтому ее необходимо заменить.
