Зачем нужна гидрострелка? Назначение и принцип работы.

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Содержание

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

• Сама гидрострелка
• Главный коллектор
• Насосные группы (одни прямая и две смесительные)
• Обвязка
• Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

• Защита котла от теплового удара
• Увеличение долговечности системы отопления
• Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.



Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Зачем нужна гидрострелка в котельной

Гидрострелка или гидроколлектор используются в котельной для баланса системы. Данное изделие помогает поддерживать оптимальное соотношение температур, предупреждает гидравлический удар, а также очищает теплоноситель. Можно ли оборудовать модуль отопления без гидравлического разделителя? Узнаем сегодня.



Котел и стрелка — братья навек



Гидрострелка в котельной ставится в непосредственной близости от котла, а точнее соединяется с ним через входные патрубки. Отдельно подача, отдельно обратка. Без такого «посредника» система будет нормально функционировать, только если в обвязке один или два потребителя и один циркуляционный насос. В случае многоконтурного отопления требуется разделитель.



Теплоноситель на первичной линии имеет довольно высокую температуру. Пока циркулирует он теряет градусы и возвращается охлаждённым. Что происходит дальше? Разберём на примере. Сначала рассмотрим схему без гидрострелки.

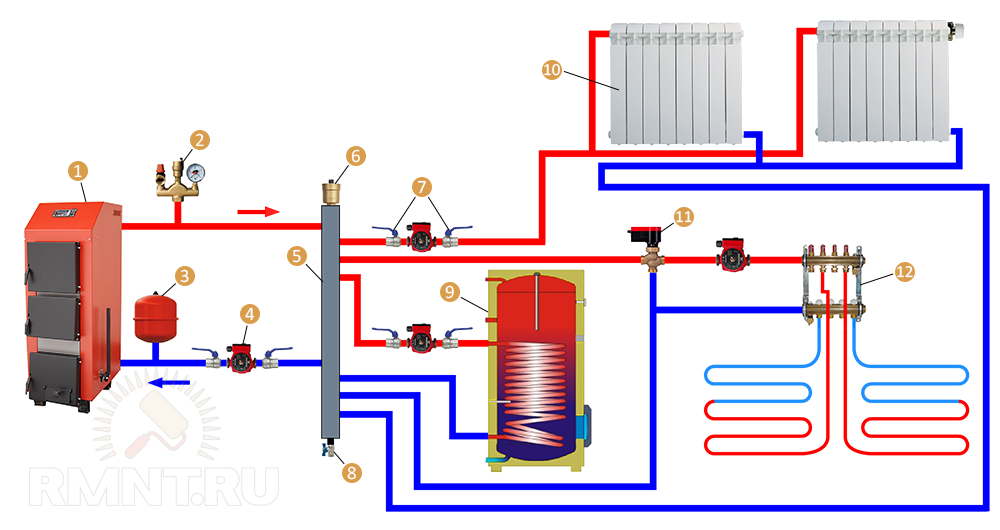

На рисунке 3 группы, у каждой свой насос. Первый Н1 на дом имеет расход 3 м3/ч, второй Н2 для бани с 2 м³/час и третий Н3 под бойлер 1 м³/час. В сумме получается 6 кубометров. Когда один из насосов отключатся автоматически или для настройки, основную нагрузку забирает работающий механизм. Соответственно пропускная способность уменьшается, что неминуемо приводит к перегреву теплообменника. Котёл работает с остановками и расходует больше сырья.



Что ещё Температура корректируется только на самом котле. Через насосы не получится, так как теплоноситель резко станет горячим или холодным. Контура не разделены, поэтому более мощный контур будет подавлять слабый В таких условиях невозможно удержать баланс. Как следствие уменьшается производительность теплогенератора.





Теперь посмотрим на ту же схему, только с гидрострелкой.





Обратите внимание, появился дополнительный насос. Ставится он на обратку для регулярного прогона теплоносителя через котёл. Другие группы сохранили первоначальные характеристики. Если один из насосов отключится, его подстрахует гидравлический разделитель, на обратной линии которого установлен циркуляционный насос.



Что это даёт  Рабочая жидкость циркулирует без сбоев Насосы не взаимодействуют Котел работает более плавно Можно менять режимы без вмешательство в котёл





Разница очевидна. Если не хотите стать частным гостем в сервисном центре магазина, в котором приобрели свой котёл, то покупайте гидрострелку. Впрочем, и её одной будет маловато.



Распределительный коллектор в отоплении

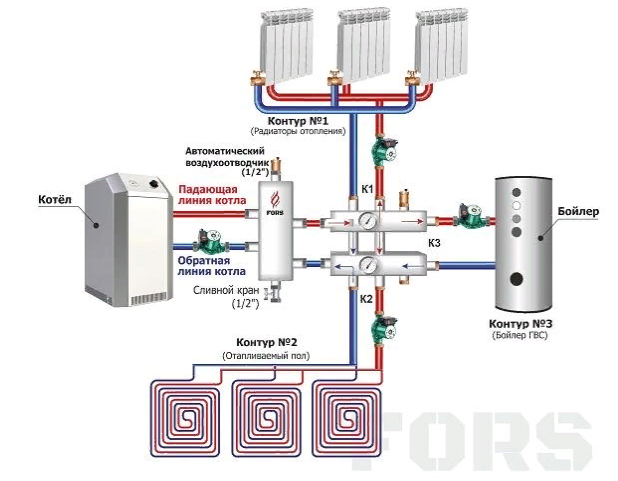

Распределительный коллектор это гребёнка, разводящая теплоноситель по контурам. Давайте ещё раз взглянем на схему.









Видите красные и синие трубки с выходами? Это и есть коллектора. Нижний — обратный, верхний — подающий. По ним жидкость доставляется к устройствам обвязки. Радиаторы, баня, бойлер снабжаются теплоносителем оптимальной температуры и количества. Причём контура никак не взаимодействуют, что позволяет производитель настройку без отключения основного теплогенератора. Именно поэтому многоконтурные системы отопления чаще всего комплектуют гидрострелкой и коллектором.



Балансировочный коллектор от Gidruss



Комбинированная конструкция из гребёнок отопления и гидрострелки считается наиболее функциональной, так как выполняет гораздо больше задач, чем перечисленные устройства по отдельности.





Гидравлическая стрелка разделяет теплоноситель, удаляет из него шлам и воздух, предупреждает скачки давления и температуры. Коллектор направляет жидкость по веткам, гарантируя автономность и наилучшее качество. Всё это обеспечивает и продукция Giduss, чьи гребёнки и коллектора подходят для котельных различной мощности.









Товарная линейка включает модели из углеродистой и нержавеющей стали. Металлы популярные, а главное долговечные, особенно нержавейка. В ней содержится много скрепляющих элементов, увеличивающих прочностные характеристики изделия. Профили соединяют сваркой и обрабатывают на фрезерном станке с электродиффузией. Поверхность получается практически зеркальной. Коллектор смотрится стильно с любой фурнитурой.











Серия из обычной стали не менее востребована. Причина в низкой стоимости и надёжности. Минимальный гарантированный срок службы 5 лет. Нержу она проигрывает в антикоррозийности. К окислению восприимчива, но за счёт порошковой обработки повреждений удаётся избежать. Попадая на металл, частицы краски поляризуются, создают непроницаемую оболочку для вредных веществ.



Преимущества коллекторов отопления Гидрусс



1. Своё производство. Весь процесс осуществляется без привлечения сторонних специалистов. Опытные проектировщики и инженеры тщательно отбирают материалы, отслеживают этапы изготовления. Под контролем каждая деталь.
2. Продуманная сборка. Чёткие пропорции, габаритные размеры, крепежные элементы делают монтаж максимально быстрым. Встроенный сепаратор фильтрует рабочую жидкость, освобождая её от примесей и воздуха. Тройная проверка ОТК, опрессовка и расточка резьбы повышает эксплуатационные характеристики изделия.
3. Доступно. Паспорт с техническим описанием, рекомендациями по монтажу и обслуживанию в комплекте.



Как читать гидравлические схемы

Очень важно научиться читать гидравлические схемы, чтобы полностью понять, как работает и функционирует гидравлическая система.

Возможность определить, что означает каждый символ, позволяет устранять неполадки, выявлять проблемы в работе и находить их причины.

Когда вы впервые читаете гидравлическую схему и видите различные гидравлические символы, это может сбить вас с толку. Это потому, что существует так много разных линий, кругов, квадратов и других схематических символов, которые нужно расшифровать, чтобы определить, что они собой представляют и что они означают.

Лучший способ научиться читать гидравлические схемы — это постоянно практиковаться. Также полезно, если у вас есть «шпаргалки», в которых указано, что представляет собой каждый гидравлический символ и символ гидравлического компонента, пока вы не сможете их запомнить. Вы можете скачать его с нашего веб-сайта: Гидравлические символы ISO
.
Кроме того, изучение основ гидравлической системы одинаково полезно для устранения неполадок при их возникновении.

Гидравлические символы – линии

Первые типы гидравлических символов, с которыми вы столкнетесь, — это линии. В гидравлической схеме используются все различные типы линий. Сплошная линия используется для обозначения трубопровода в системе. Штриховая линия – это пилотная линия.

Вам также необходимо различать пересекающиеся линии и соединенные линии, которые влияют на работу системы. И, наконец, пунктирные и пунктирные линии обозначают кожух, подобный распределителю.

Гидравлические символы – пилообразные линии

Пилообразные линии на гидравлической схеме представляют различные типы пружин, используемых в гидравлической системе. Кроме того, пилообразные линии могут быть соединены с другими компонентами.

Символы гидравлических компонентов – круги

Круги используются для различения различных типов гидравлических компонентов, таких как насосы и двигатели. Треугольник или стрелка в круге указывают направление потока жидкости. Другие вещи, которые следует помнить, глядя на круги на гидравлической схеме:

• Треугольники или стрелки, указывающие внутрь, используются с гидравлическими двигателями.
• Треугольники или стрелки, указывающие наружу, используются с гидравлическими насосами.

Символы гидравлических компонентов – ромбы

Алмазы используются для идентификации устройств гидравлического кондиционирования, таких как фильтры, теплообменники и охлаждающие устройства. Стрелки используются на теплообменниках для указания направления тепла. Например, если стрелки направлены наружу, то теплообменник является охладителем.

С другой стороны, если стрелки указывают внутрь, то компонент представляет собой нагреватель, используемый в более холодном климате для обеспечения приближения температуры гидравлической жидкости к оптимальной рабочей температуре. Настоящий теплообменник будет иметь стрелки, направленные наружу внутри ромба. Снаружи будет стрелка, указывающая внутрь, а затем будет вторая стрелка, указывающая наружу от ромба.

Символы гидравлических компонентов – прямоугольники

Прямоугольники используются для обозначения резервуара или бака гидравлической жидкости. Заполненный прямоугольник представляет собой резервуар или бак под давлением. Если верхняя часть прямоугольника отсутствует и выглядит как сплющенная буква «U», это означает, что резервуар или бак не находится под давлением.

Если в середине прямоугольника есть вертикальная линия, это указывает, где жидкость возвращается в бак. Линия, которая соединяется внизу, обычно относится к выходу из резервуара к насосу или насосам.

Символы гидравлических компонентов – овалы

Овалы используются для обозначения различных типов гидроаккумуляторов, используемых в гидравлической системе. Различные символы используются для обозначения типа аккумулятора внутри овала.

Символы гидравлических компонентов – квадраты

Квадраты — это гидравлический символ, используемый для обозначения различных типов клапанов, в том числе:

• Клапаны давления
• Направляющие клапаны
• Уравновешивающие клапаны
• Предохранительные клапаны
• Редукционные клапаны
• Клапаны последовательности

Каждый клапан будет иметь другие отличительные признаки, основанные на расположении стрелок, пружин и т.  д. на квадрате.

Прочие гидравлические символы

Мы коснулись только основных элементов гидравлических символов, о которых нужно знать, и того, как они выглядят на гидравлических схемах. Другие общие символы, которые вам нужно знать:

• Гидравлические цилиндры
• Клапаны управления потоком
• Манометры
• Обратные клапаны
• Пилотируемый
• Запорные клапаны
• Клапаны для выпуска воздуха
• Реле температуры
• Реле уровня
• Реле давления
• Сервоклапаны
• Быстроразъемные соединения
• Приводы

Этапы расшифровки гидравлических символов

В целом, при первом просмотре гидравлической схемы следует выполнить следующие шаги:

1. Просмотрите различные типы линий.
2. Определите, где пересекаются линии и где они соединяются.
3. Определите каждый из гидравлических компонентов, используя нашу загружаемую таблицу: Гидравлические символы ISO
4. Определите направление потока жидкости.
5. Предположите, что происходит, когда жидкость проходит через систему и проходит через различные компоненты, клапаны и т. д.
6. Предположите, как работа клапанов повлияет на поток жидкости через приводы в гидравлической системе.

Самое главное, если вы столкнулись с незнакомым или незнакомым символом, лучше всего выяснить, что означает этот символ и как компонент работает в гидравлической системе.

Обучение чтению гидравлических схем требует времени и практики. Не забудьте набраться терпения и работать со схемой медленно. Чем больше вы практикуетесь в чтении схем, тем лучше вы знакомитесь с каждым символом.

Как только вы освоите чтение принципиальных схем и расшифровку гидравлических схем, вы сможете применить свои навыки и знания для устранения неполадок в гидравлической системе. Кроме того, вы сможете определить эффективность системы и создать свои собственные гидравлические системы.

Компоненты гидравлической системы и услуги

Если вам нужны компоненты гидравлической системы, ремонт и детали, изготовленные по индивидуальному заказу, White House Products, Ltd. всегда готова помочь. Мы предлагаем один из самых больших запасов гидравлических насосов, двигателей, цилиндров и сопутствующих компонентов. Кроме того, мы можем изготовить гидравлические компоненты на заказ в соответствии с вашими точными спецификациями с использованием высококачественных материалов.

Для получения дополнительной информации или помощи, пожалуйста, свяжитесь с нами по телефону +44 (0) 1475 742500 сегодня. Вернуться к сообщениям в блоге

Понимание основных схем гидравлических систем

Джош Косфорд, ответственный редактор

Из всех тем, находящихся под зонтиком размером с внутренний дворик гидравлических систем, гидравлические символы получают наибольшее количество запросов от тех, кто хочет узнать больше о гидравлических системах. Чтение любой схемы с более чем тремя символами может быть пугающим, если ваш опыт ограничен. Но научиться невозможно. На самом деле, требуется только базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — понять, почему конкретный символ используется в схеме; этой части трудно научить, и она приходит только с опытом.

В этом месяце я познакомлю вас с основами, чтобы вы знали, как рисуются и структурируются стандартные линии и формы, чтобы их можно было интерпретировать повсеместно. Если вы уже знакомы со схемами, не теряйте простоты. В некоторых случаях я также попытаюсь привести примеры более старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии различных типов. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для обозначения всех распространенных форм (таких как квадраты, круги и ромбы), а также для обозначения проводников жидкости, таких как линии всасывания, нагнетания и возврата.

Другим широко используемым стилем линий является штрихпунктирная граница или линия ограждения. Это представляет собой группу гидравлических компонентов как часть составного компонента (например, управляемого направляющего клапана с пилотным и основным клапаном вместе), подсхемы (например, цепи безопасности для гидравлического пресса) или стандартной схемы. один гидравлический коллектор с картриджными клапанами. Как правило, граничное ограждение представляет собой четырехсторонний многоугольник, с использованием штрихпунктирной линии, с различными символами клапанов, содержащимися внутри, как представление фактической гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это двойная функциональная линия, представляющая как пилотную, так и дренажную линии. Пилотная линия как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение разбираться в линиях управления является ключом к пониманию сложных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с утечкой жидкости, требующий пути, представленного на чертеже.

Когда линии на схеме изображают шланги, трубки или трубопроводы на машине, они часто должны пересекаться или соединяться с другими кабелепроводами. В случае соединения гидравлических трубопроводов к месту соединения на чертеже добавляется точка или узел, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличить пересекающиеся линии от соединяющихся. Раньше пересечение линий отображалось как прыжок или мост, но в настоящее время стандартом является то, что они просто пересекаются без драмы.

Если мы немного продвинемся по сравнению с вашей основной линией, у нас есть три другие общие формы, используемые в гидравлических схемах. Это круг, квадрат и ромб. В основе 99% гидравлических символов лежит один из этих трех. Насосы и моторы любого типа рисуются с помощью круга, как и измерительные приборы. Клапаны любого типа используют базовый квадрат в качестве начала. Некоторые из них представляют собой просто один квадрат, например клапаны давления, но в других используются три соединенных квадрата, например, с трехпозиционным клапаном. Ромбами обозначаются устройства кондиционирования жидкости, такие как фильтры и теплообменники.

Квадрат используется в основном для клапанов различных типов; клапаны давления и направляющие клапаны являются наиболее распространенным использованием. Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый напорный клапан, за исключением редукционного клапана, называется нормально закрытым и не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться посредством прямого или управляющего давления, которое может возникнуть в любом месте в пределах настройки пружины.

Если разобрать символ предохранительного клапана, мы увидим еще несколько форм, ранее не обсуждавшихся. Первый — стрелка. В большинстве случаев стрелки не используются, и предполагается, что жидкость может течь в любом направлении. В случае нашего предохранительного клапана жидкость проходит через него только в одном направлении, как видно по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае наложенная пружина означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан настроен на 2000 фунтов на квадратный дюйм. Вы заметили пунктирную линию, идущую от нижней части символа, закругляющую угол и прикрепленную к левой стороне. Эта пунктирная линия указывает на то, что клапан управляется непосредственно давлением на его входном отверстии, и что управляющая жидкость может воздействовать на клапан, сдвигая стрелку вправо. На реальном клапане, конечно, нет стрелки, но, как и характерно для гидравлических символов, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка перемещается до тех пор, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока давление вверх по течению не достигнет 2000 фунтов на квадратный дюйм.

Редукционный клапан является единственным нормально открытым клапаном давления в гидравлике. Как видите, он очень похож на предохранительный клапан, за исключением двух изменений в символе. Во-первых, стрелка показывает, что он течет в нейтральном положении, тогда как предохранительный клапан заблокирован. Во-вторых, он получает пилотный сигнал после клапана. Когда давление на выходе поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления на путь вниз по потоку, что позволяет давлению снова упасть до уровня ниже уставки давления.

Направленные клапаны по-прежнему используют квадратные оболочки, что видно на показанных тарельчатом клапане 2/2 и электромагнитном клапане 4/3. Каждый конверт или квадрат представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не указывает, как смещается клапан, но он блокирует поток в одном положении и пропускает его в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сместить в левую или правую оболочку, по существу реверсив поток из рабочих портов. Символы пружины расположены над каждым символом соленоида, и это представляет собой двойные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а в случае двигателей — внутрь. Двигатели часто имеют двустороннее вращение и также имеют треугольник внизу, позволяющий жидкости поступать через любой порт. Некоторые насосы могут одновременно быть двигателями и, кроме того, могут быть двухвращательными, как показано на следующем символе. Символ насоса переменной производительности с компенсацией давления широко варьируется, а иногда просто показан стрелкой внутри круга. Этот конкретный пример является моим любимым, и он несколько прост, хотя он может стать довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и/или электропропорциональных клапанов.

Последней базовой формой, обычно используемой в гидравлических символах, является ромб. Ромбами обозначены устройства кондиционирования, такие как фильтры, нагреватели или охладители. Вы можете себе представить, что пунктирная линия, разделяющая пополам символ фильтра, улавливает частицы по мере их прохождения. Для охладителя две направленные наружу стрелки представляют тепло, излучаемое охладителем. Наконец, показан теплообменник типа «жидкость-жидкость», показывающий путь входящей и выходящей жидкости, отводящей тепло из системы.

Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специализированных символов, представляющих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые я не могу показать.
