После плохого самогона 90-х многих людей надолго отвернуло от этого напитка, но в последнее время традиции начали восстанавливаться. Люди стали понимать, что плохой самогон получается только из плохого сырья, а из хорошего, качественного сырья получается отличный алкоголь, превосходящий по качеству ту же водку.

Однако, приготовить качественный самогон без специального аппарата весьма непросто, а купить его не всегда предоставляется возможным. Скажем так: и стоит он немало и найти нормальный сложно.

Поэтому многие любители домашнего алкоголя склоняются к мысли, что нужно сделать самогонный аппарат своими руками. Что для этого нужно?

Во – первых – понять суть технологии самогоноварения, во – вторых – понять какие фрагменты должны обязательно присутствовать в аппарате.

Содержание

1. Принцип технологии самогоноварения
2. Конструкции самогонных аппаратов
3. Модель 1. Аппарат изотермической перегонки
4. Модель 2. Самогонный аппарат из скороварки
5. Модель 3. Перегонный куб со змеевиком
6. Как сделать змеевик.
7. Модель 4. Самогонный аппарат с сухопарником
8. Модель 5. Аппарат с двумя емкостями
9. Модель 6. Аппарат, созданный из мультиварки

Принцип технологии самогоноварения

Не смотря на разнообразие всех имеющихся методов получения самогона, суть процесса сводится к тому, что сырье нагревается в герметичной емкости, и его пары, содержащие спирт, проходя через трубу охлаждаются. В виде конденсата они стекают в другую емкость. Полученный в результате дистиллят и есть требуемый нам самогон.

Этот процесс доступно показан на рисунке:

Таким образом, нам наглядно видно, что в самогонном аппарате обязательно должны присутствовать емкость, куда заливается сырье (брага) – перегонный куб или испаритель, труба по которой будут проходить пары, охладитель и емкость для сбора дистиллята.

Несмотря на простоту, сочетание данных элементов породило множество конструкций самогонных аппаратов. Народные умельцы уже давно придумали как сделать самогонный аппарат, используя подручные материалы.

Конструкции самогонных аппаратов

Любая конструкция имеет свои плюсы и минусы, а также детали, которые, как конструктор, складываются в определенную модель аппарата. Кстати, качество самогона зависит больше от аккуратности его приготовления, чем от сложности самого аппарата.

Модель 1. Аппарат изотермической перегонки

На рисунке ниже вы можете посмотреть два почти идентичных самогонных аппарата. Это простейшие схемы, не требующие никаких особых навыков для их создания.

Вам понадобится: газовая или электрическая плита, служащая источником тепла (5), большая кастрюля или балея из нержавейки (испаритель) (3), брага (4), посуда (глубокая миска) для сбора самогона и подставка для нее (2), таз, по размеру соответствующий ширине кастрюли (входящий в нее до середины) (1).

Суть работы с таким аппаратом проста: вы наливаете брагу в испаритель, устанавливаете подставку для емкости сбора самогона и ставите на нее пустую емкость. Далее вы устанавливаете таз, который должен частично войти в испаритель, но не касаться миски для самогона. В таз наливается ледяная вода, и вся конструкция устанавливается на источник тепла (плиту). Для плотности соприкосновения место, где таз входит в кастрюлю можно обвязать смоченным в холодной воде полотенцем или слоем свежего теста. Пары браги при нагреве соприкасаются с холодным тазом, и, в результате конденсации каплями опускаются в емкость для сбора самогона.

Данный метод имеет много минусов:

• при изготовлении большого количества самогона вам придется много раз разбирать и собирать конструкцию
• есть вероятность попадания браги в емкость для сбора самогона
• вы не можете определить крепость самогона, который образуется, пока не разберете аппарат
• вы не можете отделить «головы» и «хвосты» у самогона, что понижает его качество и требует дополнительной очистки продукта

Однако, данный аппарат можно усовершенствовать при помощи воронки и отводной трубки (2), которые заменяют в конструкции емкость для сбора самогона:

Такой аппарат позволяет производить сбор самогона за пределами испарителя, что уменьшает количество минусов такого аппарата и повышает качество самого алкоголя.

Воронку, как и емкость для сбора самогона в более ранней модели нужно разместить на подставке. Такой подставкой может быть треножник или проволочная корзина.

Модель 2. Самогонный аппарат из скороварки

Вы помните советские скороварки? В них сейчас редко готовят, но кто из самогонщиков обладает этим сокровищем, тот знает, что изготовить из нее полноценный самогонный аппарат не слишком сложно.

Как сделать самогонный аппарат из скороварки показано на рисунке:

Вам понадобится: газовая плита и скороварка.

Технология сборки аппарата состоит в том, что два клапана на крышке (1) заменяются на резиновые пробки, в одну из которых вставляется термометр (2), а в другую – достаточно длинная трубка (3).

На трубку устанавливается кран (4) и устройство для охлаждения паров ледяной водой (5). Вход и выход воды на рисунке показан при помощи стрелок.

Иногда в устройство для охлаждения паров (5) вводится змеевик (как фрагмент трубки (3)). Как его изготовить подробно рассказывается ниже, а сейчас мы расскажем, как изготовить трубку – охладитель (как на фото).

Змеевик или трубку (3) вводим в кусок трубы из пластика или металла:



Для подачи и оттока воды готовим штуцеры:

Их нужно будет наклеить на охладитель, для этого вам будет нужно их разогреть и прижать к трубе.

Далее штуцеры клеются к трубе цианокриалтным суперклеем. Дополнительно место соединения вокруг штуцера можно обработать при помощи эпоксидного клея.

Далее следует просверлить отверстия в трубе. Делать это нужно через штуцеры:

Внутри трубы могут образоваться неровности в месте ввода сверла. Их нужно зачистить ножом или наждачкой.

В итоге получается такая конструкция:

Чтобы закрыть трубу по бокам нужно вырезать крышки из жести от пивных банок или закаточных крышек. В них нужно сделать прорези для трубок змеевика и вклеить их внутрь суперклеем.

Для полной герметизации по швам можно пройтись с клеевым термопистолетом, сформировав перед этим бортик вокруг шва из простой пищевой соды.  У вас в итоге получится достаточно надежная конструкция.

Далее вам предстоит прочно загерметизировать змеевик. Делается это с помощью эпоксидного клея, которым заливаются места входа и выхода змеевика. Иногда для экономии клея и придания конструкции благородства эпоксидку смешивают с серебрянкой.

Внимание! Второй край змеевика герметизируется только после окончательного высыхания первого. Только кропотливость и терпение позволит вам создать качественный охладитель.

На выходной конец трубки (3) или змеевика одевается стеклянный наконечник (7), через который самогон поступает в емкость для сбора самогона (6). Его нужно установить таким образом, чтобы дистиллят попадал в емкость, но сам наконечник не лежал в ней.

Емкостью для сбора (6) может быть стеклянная банка с винтовой крышкой, в которой проделано отверстие для ввода наконечника. Эту емкость (6) нужно поместить в кастрюльку с холодной водой (8).

Суть работы с аппаратом: после того, как в скороварку залита брага, ее ставят на огонь, а охладитель (5) соединяют с проточной водой. После закипания брага должна бурлить на самом маленьком огне. Пары алкоголя, поднимаясь по трубке будут охлаждаться от напора проточной воды в охладителе и поступать в дополнительно охлаждаемый приемник.

Плюсы конструкции:

• минимум доработок
• за счет двойного охлаждения сохраняется более высокий градус алкоголя
• нет вероятности попадания браги в емкость для сбора самогона

Минусы конструкции:

• при изготовлении большого количества самогона вам придется много раз разбирать и собирать конструкцию
• вы не можете отделить «головы» и «хвосты» у самогона, что понижает его качество и требует дополнительной очистки продукта

Модель 3. Перегонный куб со змеевиком

Это самая распространенная модель.  С помощью нее можно получать 0,6-0,8 литра самогона за час.

Вам понадобится: газовая плита, крупная емкость для браги (1) с плотно прилегающей крышкой (2), термометр, определяющий температуру браги (3), трубка для отвода алкогольных паров (4), клапан (кран) (5), змеевик (6), вместительная емкость с подводом и стоком (места указаны стрелками) холодной воды (7). Кроме того, вам понадобится емкость для сбора получаемого алкоголя.

Суть работы с аппаратом: емкость для браги заполняют ею на 2/3 и ждут ее закипания (78°С). Закипать она должна постепенно и равномерно. Это достигается при помощи медленного или среднего нагрева. Оптимальным вариантом будет снижение температуры нагрева после достижения брагой 75°С. Чрезмерно бурное кипение может забросить частицы браги в отводную трубку и испортить весь процесс самогоноварения.

Проходя через змеевик, пар охлаждается и попадает в приемник самогона уже готовым дистиллятом.

Подобный самогонный аппарат можно изготовить из фляги в которой обычно перевозят молоко. Рассмотрим этот вариант более подробно.

В процессе создания аппарата 40-литровая фляга будет выполнять роль перегонного куба. Для начала снимите с нее крышку и отсоедините планку, которая прижимает крышку к фляге и рычаг с зажимом на самой фляге.

Прилегание крышки к фляге кроме теста может обеспечить лента «фум». Она же подойдет, если вы к примеру станете использовать не флягу, а крупную кастрюлю:





















Для охлаждения вам нужно будет подобрать 30-литровый бак из нержавейки, оцинкованного железа, твердой толстой пластмассы или алюминия. Внутри  него будет располагаться змеевик.

Как сделать змеевик.

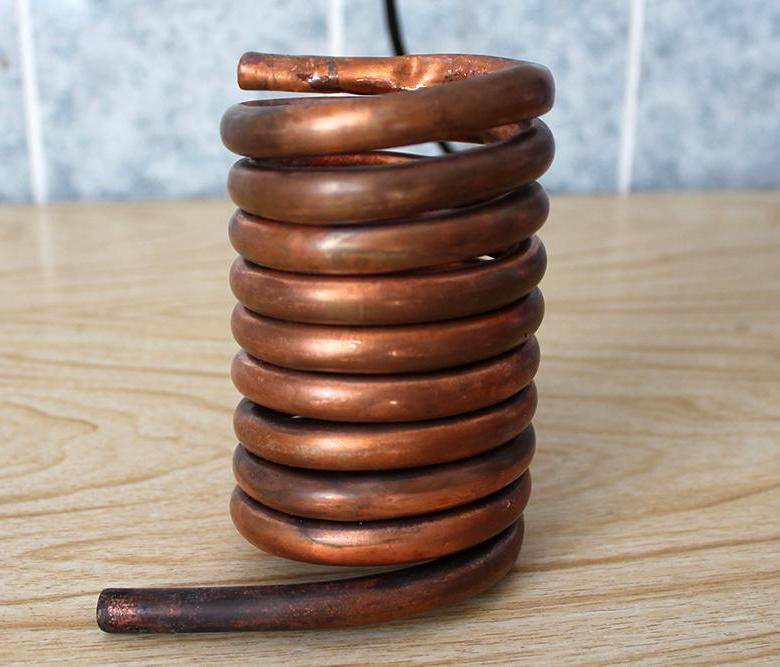

В домашних условиях змеевик делают из медной трубки. Ее диаметр должен составлять 10-12 мм, а длина – около 3 метров.

Для создания змеевика трубку обвивают вокруг трубы, получая спираль. Диаметр спирали имеет значение лишь в том смысле, что он должен легко входить в бак для

охлаждения.

Количество витков может быть произвольным – иногда достаточно сделать всего лишь 2 или 3 витка.

Сгибать змеевик нужно осторожно, чтобы не сломать его. Для этого трубка из меди перед изгибанием плотно заполняется песком со сплющиванием ее концов.

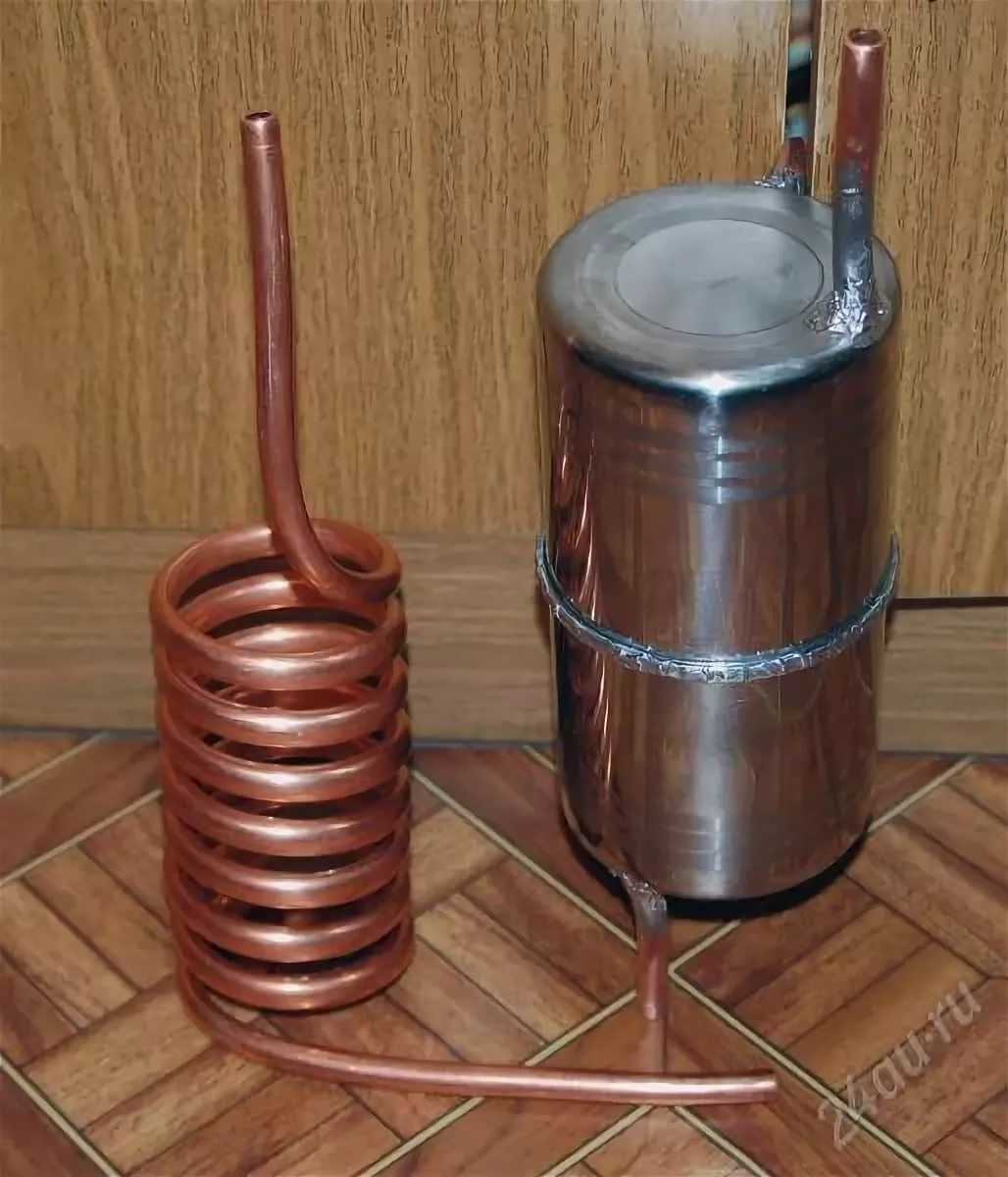

В бак готовый змеевик вводится вертикально, при этом его нижний конец должен иметь выход из бака. При этом герметичность выхода может обеспечиваться разными способами, например, при помощи  латунной втулки с резьбой по внешнему диаметру, гайки и прокладки из паронита.

Сверху змеевик крепится к баку хомутом.

Кроме того бак должен иметь 2 высверленных отверстия с пропаянными в них кусками трубки для подачи и отвода воды (на трубки для этого одеваются шланги).

Модель 4. Самогонный аппарат с сухопарником

Конструкция данной модели практически полностью дублирует предыдущую, за одним исключением – между емкостью для браги и охладителем в ней установлен сухопарник (герметичная емкость, отделяющая сивушные масла из алкогольных паров).

На рисунке это устройство выглядит так:



Суть работы сухопарника заключается в том, что во время попадания в него пара, давление внутри большей, чем труба емкости падает, снижается температура, и сивушные масла с небольшой частью дистиллята выпадают в осадок.  Обычно из 10 литров браги такой осадок составляет около 200 мл.

Действие сухопарника хорошо отражено в рисунке:

Создание аппарата с сухопарником или без зависит от личных предпочтений, но вы должны знать, что при сборке самогонного аппарата своими руками вам не составит труда соорудить и сухопарник.

Делается он из обычной банки на 1 – 3 литра с винтовой крышкой. В крышке делается два отверстия, в которые вставляются штуцеры. Закрепляются они гайками и дополнительно обрабатываются (снаружи) термоклеем.

После того, как конструкция готова, она соединяется шлангами с емкостью для браги и охладителем. При этом постарайтесь (если такое возможно), чтобы входящая трубка сухопарника была чуть ниже выходящей (на 1-1,5 см).

Есть и другая конструкция домашнего сухопарника. В ней тоже все просто: в крышке банки делается одно широкое отверстие, куда вставляется муфта. Ее нужно закрепить гайкой, а внутрь поместить трубки от змеевика и емкости для браги. Перед размещением в муфте их зачищают и связывают нитками.



Внутри крышки в зазоры нужно напихать ваты, а сверху залить эпоксидным клеем. Когда он засохнет, вата извлекается.

Собирая самогонный аппарат своими руками, практически на каждую его модель (за исключением первой, самой простой) можно установить сухопарник.

Модель 5. Аппарат с двумя емкостями

Для того, чтобы изготовить данный самогонный аппарат своими руками вам понадобится подробно изучить устройство предыдущих моделей.

Минусом данного варианта является его сложность и меньший выход алкоголя, но большим плюсом является высокое качество получаемого самогона.

Вам понадобится:

• газовая плита с двумя параллельными конфорками
• крупная емкость для браги (1) с плотно прилегающей крышкой
• два термометра (2) — для определения температуры браги и воды,
• трубка для предохранения аппарата от скачков давления (3)
• клапан (4)
• трубка для отвода алкогольных паров (5)
• емкость для воды (6)
• трубка – охладитель со змеевиком (7)
• емкость для сбора получаемого алкоголя, установленная в сосуд с холодной водой (8)

Суть работы с аппаратом:

1. Нагреваем воду в емкости (6) до 80-82°С и с помощью термометра постоянно ее поддерживаем.
2. Нагреваем брагу до 78°С. При этой температуре она закипает, и начинается выделение алкогольных паров.
3. Пары, покидая емкость для нагрева (1) поступают в емкость с водой (6), где оседает часть воды и сивушных масел, в то время как пары спирта продолжают путь через охладитель в емкость для сбора дистиллята.

Модель 6. Аппарат, созданный из мультиварки

Данная модель продиктована современностью, но не всем она нравится. Ее главным минусом является то, что самогон в ней можно готовить только из сахарной браги, т.е. абсолютно чистой жидкости.

Конструкция аппарата проста, в ней присутствуют всего 3 элемента: собственно мультиварка, стеклянная трубка-дистиллятор из лаборатории, 3 медицинских трубки (но лучше силиконовых) по 1 метру каждая. Кроме того вам понадобится розетка и кран с проточной водой.

Устройство в собранном виде выглядит так:

Пользоваться аппаратом нужно так: установив и закрепив шланги (ориентируясь на фото) нужно установить на мультиварке режим «мультиповар» или режим «варка». Первоначальная температура нагрева должна составлять 120°С, но когда начнет образовываться пар ее нужно будет уменьшить до 100°С.

Полученный в результате данного эксперимента самогон достаточно прозрачный, но многие жалуются на его низкую крепость.

P.S.  Модели самогонных аппаратов, представленные в статье, приводятся в качестве примеров их возможных вариантов.

Изготовляя аппарат для самогоноварения мы рекомендуем вам использовать в качестве материалов для его элементов только нержавеющую сталь, стекло и силикон.

В случае использования других материалов, мы не гарантируем вам полного отсутствия вредных соединений в получаемом на этих аппаратах самогоне.

Химический состав полученного дома дистиллята можно проверить в любой химической лаборатории.

Змеевик для самогонного аппарата – полезные советы начинающим + Видео

Выбирая змеевик для самогонного аппарата, большинство из нас задумываются, можно ли изготовить его своими руками? В интернете есть масса информации по этому поводу. Практически все авторы утверждают, что сделать деталь для бытовой перегонной системы своими руками не составит труда ни у кого. Так ли все просто – будем разбираться вместе.

1 Какие материалы подходят для змеевика

Многие народные умельцы не раз сталкиваются с необходимостью выбора оптимального материала для создания охлаждающего элемента своими руками. Опытные изготовители советуют использовать трубки из меди, другие отдают предпочтение исключительно стеклянным деталям. Так или иначе, выбор всегда нужно делать исходя из свойств материала и пропускной способности перегонной системы.

Материал должен обладать такими качествами, как доступность к обработке, практичность в использовании и, самое главное, инертность.

Материал для змеевика самогонного аппарата

Если сделать деталь из материала, вступающего в реакцию со спиртами и сивушными маслами, то в итоге появится риск не только лишиться самого змеевика, но и получить сильное отравление. Кроме того, очень важно взять материал с высокой степенью теплопроводности. От этого показателя зависит скорость конденсации паров самогона, а значит, и производительность всей системы. Если выбирать из сырья, которое обладает всеми вышеперечисленными качествами, то свое предпочтение стоит отдать таким материалам:

• медные трубки;
• пищевая нержавейка;
• металлопластиковые трубки;
• лабораторное стекло.

Теперь рассмотрим свойства каждого из перечисленных материалов. Самым популярным выбором для змеевиков считаются трубки из меди. Этот металл отличается высокой теплопроводностью, он очень мягкий, благодаря чему легко поддается сгибанию и закручиванию в спираль. Чтобы согнуть трубку из меди в нужную форму, ее сначала нужно нагреть. Особое внимание стоит уделять толщине изделия. Она имеет большое значение, так как радиус изгиба спирали не должен быть меньше трех номинальных диаметров медного изделия. Несмотря на все свои достоинства, медь нельзя назвать идеальным материалом для конструирования змеевика. Дело в том, что это вещество не является химически инертным, то есть он способен вступать в реакции с другими веществами. И хотя медные детали не реагируют на воздействие сивушных масел, на них сильно влияет кислород. При контакте с металлом он образует на поверхности последнего тонкий слой медного оксида, который попадает в домашний алкоголь.

2 Стекло или нержавейка?

Из чего еще можно сделать охладитель? Конечно же, из хорошо знакомой нам нержавеющей стали. Этот металл также отлично проводит тепло и не вступает в какие-либо реакции с химикатами. Однако согнуть гофрированную нержавеющую трубку даже маленького диаметра без дополнительных приспособлений порой бывает крайне затруднительно. Если вы запланировали создавать змеевик из этого металла, то потребуется запастись хотя бы трубогибом или специальным радиальным шаблоном. Еще один минус самодельного охладителя из нержавеющей стали – его большой вес. Поэтому прежде чем сделать охлаждающий элемент из этого материала, потребуется подготовить для него надежные опоры.

Еще один вариант – это змеевик из стекла. Этот материал используется для создания охладителя реже всего. Причина этому – отсутствие возможности сгибать трубки любого диаметра своими руками. Для этого потребуется посетить стеклодувную мастерскую, что влечет за собой лишние затраты. Еще один минус стеклянного элемента: для соединения с другими деталями самогонного аппарата на стекле нельзя сделать резьбу или стянуть изделие плотным хомутом. Несмотря на все эти недостатки, многие специалисты предпочитают использование стеклянного охладителя из-за того, что он помогают перегнать самогон высокого качества без лишнего запаха и послевкусия.

Змеевик из стекла

И последний вариант – это изготовления змеевика из металлопластиковых трубок небольшого диаметра. Сделать деталь из этого материала своими руками очень просто, он легко поддается сгибанию. Кроме того, от какой бы фирмы ни были трубки, цена на них всегда остается очень низкой. Металлопластиковые изделия можно считать химически нейтральными, на них не действует ни один из растворителей. К минусам таких трубок относится чрезмерная упругость. Из-за этого змеевик практически не держит нужную форму. Однако решить эту проблему довольно просто – стоит изготовить для охладителя специальный каркас исходя из диаметра трубок.

Из чего создавать охладитель для перегонной системы своими руками – решать вам. Однако какому материалу вы бы ни отдали предпочтение, внимательно изучите его достоинства и недостатки. Так вы избежите неприятностей в дальнейшем и сможете наслаждаться исключительно чистым и вкусным домашним самогоном из картофеля или ячменя.

3 Советы по изготовлению охладителя

Чтобы создать змеевик в домашних условиях, необходимо запастись трубкой диаметром не более 13 мм. Длина изделия не должна быть меньше 1,5 м. Лучше всего использовать двухметровую трубку, которую, в случае чего, можно укоротить. Далее необходимо подготовить изделие к сгибанию и закручиванию. Для этого нужно набить его мокрым песком и закрыть обе стороны пробками. После этого необходимо привести трубку в вертикальное положение и несколько раз постучать по ней. Это поможет сдвинуть песок и поместить в нее максимальное количество наполнителя. Роль оправки для сгибания может сыграть любая стальная труба с диаметром немного больше, чем диаметр трубки для змеевика. Далее зажимаем трубу и наматываем на нее нашу заготовку для охладителя. Особое внимание в процессе изготовления детали стоит уделить виткам. Как показывает практика, чем их больше, тем эффективнее будет проходить процесс охлаждения напитка. Однако слишком большое количество витков также плохо сказывается на сроках перегонки, так как парам придется пройти большую площадь прежде, чем они начнут конденсироваться. Лучше всего сделать по 4 полных витка на каждые 50 см змеевика.

Изготовление витков детали

Не забывайте, что заготовки из нержавейки необходимо нагревать. В противном случае их не только будет очень сложно согнуть своими руками, но и появится риск повредить или сломать изделие. Температуре нагревания также стоит уделить внимание. Она не должна быть очень высокой, иначе это повредит металл, и он уже не прослужит так долго. Будет лучше, если вы подержите трубку над газовой горелкой не более 10–15 минут.

4 Ремонт неисправностей самодельного змеевика

Изготавливая охладитель своими руками, стоит готовиться к тому, что он рано или поздно выйдет из строя. Причем случается это намного чаще, чем у элементов, купленных в магазине. Причина этому заключается в банальной безответственности большинства народных умельцев.

Самой распространенной ошибкой многих начинающих самогонщиков считается ненадежное крепление змеевика в конструкции холодильной системы. Если охладитель изготовлен из металла или металлопластиковых трубок, то решить проблему очень просто – прекратить процесс перегонки и заменить крепежи. Но если крепеж сломался в змеевике из стекла, последствия могут быть непоправимыми. Чтобы эффективно решить проблему в первую очередь необходимо вовремя ее заметить. Если вам это удалось, то для быстрого ремонта нужно использовать небольшие гвозди, предварительно изогнутые в крючки, и аккуратно вставить их вместо сломанных фиксаторов. Конечно же, гвозди потребуется подготовить заранее. После этого нужно постепенно понижать темп нагревания перегонной емкости до полного выключения горелки. Далее нужно дождаться остывания аппарата, демонтировать змеевик и отремонтировать его крепежи.

Еще одна частая проблема – это протекание змеевика. Заметить неисправность очень просто – в помещении появится резкий запах, который будут выделять пары самогона. Чтобы устранить поломку своими руками, нужно найти отверстия, сквозь которые просачиваются пары. Для этого нужно полностью прекратить работу самогонного аппарата, после чего взять полотенце и медленно провести ним по спирали змеевика. Как только полотенце окажется вблизи образовавшегося отверстия, оно начнет впитывать влагу и намокать. Далее потребуется взять герметик и обработать им дырку в змеевике.

Как видим, особых проблем в ремонте охладителя своими руками быть не должно. Главное – это вовремя выявить проблему и суметь сориентироваться в ее решении.

Создайте охлаждающий змеевик за 30 долларов или меньше

Пивоваренное оборудование / By Джейми

Охлаждающий змеевик Сборка

Это быстрый и простой способ сделать охлаждающий змеевик менее чем за 30 долларов. Этот инструмент поможет вам на важном этапе охлаждения сусла. Это удобно, когда вы варите полный объем пива и не можете добавить лед обратного осмоса или холодную воду для охлаждения сусла. Сборка занимает 15-20 минут, и единственные инструменты, которые вам понадобятся, это разводной ключ и отвертка с плоской головкой.

• 20-25 футов медной трубы диаметром от 3/8 до ½ дюйма (чем больше, тем лучше, но дороже)
• Соединитель для перехода от трубы, которую вы покупаете, к фитингу для садового шланга (если у вас есть внутренняя система и вы используете раковину, вам потребуется переходник для раковины вместо переходника для шланга)
• 5-10 нейлоновых шлангов, надеваемых на купленную вами медную трубу,
• 3 маленьких хомута

Для охладителя я использовал медную трубу длиной 20 футов диаметром 3/8 дюйма и нейлоновый шланг диаметром 3/8 дюйма. Меньшая труба означает меньшую площадь поверхности, следовательно, меньшее охлаждение, но она дешевле. Теперь по сборке.

Материалы, необходимые для охлаждающего змеевика.

1. Найдите цилиндр, которым можно обернуть медную трубу. Если у вас есть бочонок Cornelius, он идеален. Если вы этого не сделаете, используйте что-то подобное. Если у вас его нет, вы можете сформировать его руками, но это немного усложняет придание катушке красивого вида.

2. Размотайте медную трубу так, чтобы между каждым витком оставалось несколько дюймов. И сдвиньте его по форме. Будьте осторожны, чтобы не перегнуть трубу! Медная трубка легко гнется, и если ее пережать, можно испортить трубку. Когда вы сгибаете трубу, держите ее обеими руками близко друг к другу и не спешите сгибать. Не сгибайте трубу под слишком острым углом, это увеличивает вероятность перегиба.

Разматывание медной трубки.

3. Возьмите конец трубы, ближайший к верхней части змеевика, и загните его вверх. оставив кусок длиной 12 дюймов, стоящий прямо над катушкой.

Изгиб трубки.

4. Теперь плотно оберните оставшуюся часть трубы вокруг опалубки, кроме последних 18 дюймов.

Плотно обмотать трубку.

5. Расширьте катушку, оставив расстояние около 2 дюймов между каждой перекладиной. Когда витки развернуты, согните нижний конец трубы вверх, пока он не сравняется с верхним концом трубы. Убедитесь, что вы не сгибаете трубу слишком сильно и под углом, чтобы не согнуть ее.

Расширение медных трубок.

6. Возьмите соединитель шланга и снимите гайку, внутри которой находится небольшая втулка. Сдвиньте гайку, а затем втулку на полдюйма вниз по одному из концов трубы. Удерживая гайку на трубе с втулкой внутри, возьмите конец шланга и навинтите его на гайку. С помощью серповидного ключа затягивайте гайку до тех пор, пока соединитель шланга не будет надежно соединен с трубой. Также сдвиньте нейлоновую трубку на пару дюймов к другому концу трубы с помощью хомута и затяните хомут.

Крепление фитингов к медной трубе.

7. Возьмите другой хомут для шланга и подсоедините его рядом с змеевиками ниже концов медных труб рядом с верхней частью змеевика. Это делается для большей устойчивости трубы.

Зажим верхней части медных трубок.

8. Прикрепите еще один хомут сзади, где нижний конец трубы начинает изгибаться вверх, к нижней перекладине змеевика. Опять же, это сделано для дополнительной устойчивости.

Зажим снизу медных трубок.

9. Исправьте все некрасивые катушки, и все готово.

Готовый охлаждающий змеевик за 30 долларов.

Совет: этот охлаждающий змеевик отлично подходит для прокладки шланга. Вы также можете собрать и присоединить шланговое соединение прямо к охлаждающему змеевику, если хотите.

Чтобы использовать змеевик, подсоедините конец к шлангу, поместите чистый и гигиеничный змеевик в горячее сусло, которое вы сварили, и проложите нейлоновый шланг в подходящее место для слива. Некоторые люди поливают свои растения сточной водой. Включите шланг, и теперь вы охлаждаете сусло! Я надеюсь, что эта сборка работает для вас, и спасибо за чтение.
