Выгребная яма из бетонных колец: инструкция по сооружению

Вы подбираете простейший способ сбора и частичной переработки канализационных стоков для своей дачи или дома сезонного проживания? Согласитесь, что обустройство канализации позволит существенно облагородить участок и сделает ваше пребывание за городом максимально комфортным. Обычная выгребная яма из бетонных колец справится с этой задачей, но вы не знаете, как правильно ее соорудить?

Мы поможем вам разобраться с этим видом септика — в статье рассмотрена конструкция ямы, популярные строительные схемы. Подробно разобран процесс проектирования выгреба из колец с расчетом нужного объема, описано поэтапное его сооружение.

Материал снабжен наглядными фотографиями и схемами, приведены видеорекомендации по строительству от опытных мастеров. Также рассмотрены способы декорирования технического отверстия.

Содержание статьи:

• Конструкция и назначение выгреба
• Чем привлекательны сливные ямы?
• Обзор популярных строительных схем
• Краткий фото-мануал по сооружению ямы
• Составление проекта и расчеты
  • Шаг #1 — определение места для сливной ямы
  • Шаг #2 — расчет объема емкости
  • Шаг #3 — выбор бетонных колец
  • Шаг #4 — подготовка материалов и аренда техники
• Инструкция по строительству выгребной ямы
  • Этап #1 — разработка котлована
  • Этап #2 — обустройство днища
  • Этап #3 — монтаж бетонных колец
  • Этап #4 — оформление технического отверстия
• Выводы и полезное видео по теме

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений

Фото из

Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

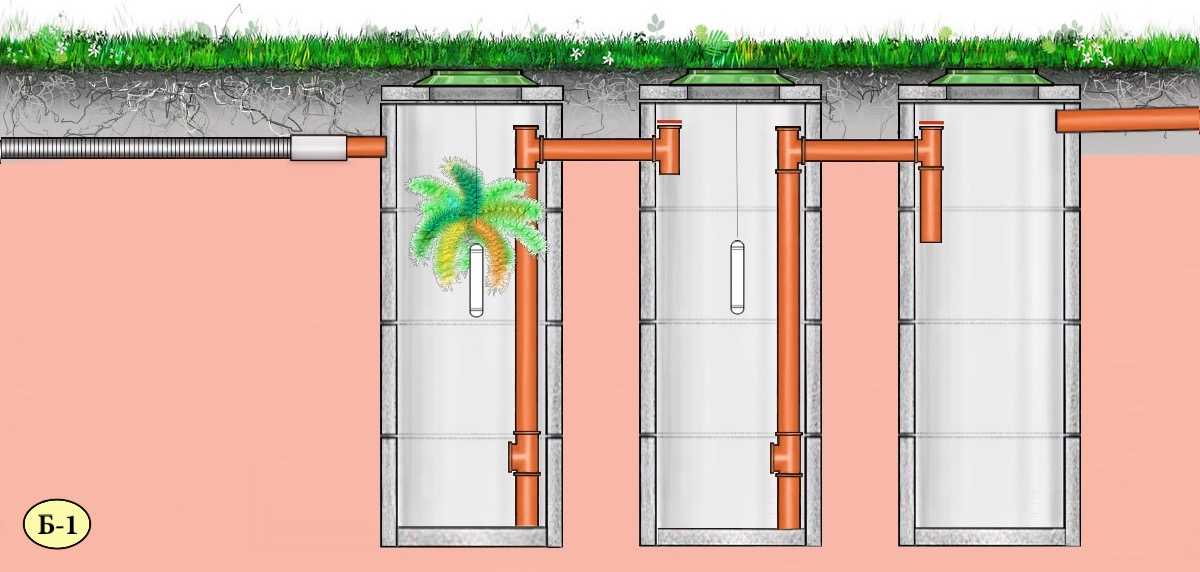

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности можно разделить на две категории:

• герметичные накопительные емкости;
• сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.

При надо учитывать ряд факторов:

• санитарные требования;
• тип грунта;
• наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений выгребных ям: строят , бетона или . Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Чем привлекательны сливные ямы?

Главное преимущество накопителей – доступная стоимость. Именно по это причине многие останавливаются на простейшем устройстве вместо того, чтобы приобрести более дорогой и функциональный септик.

Выгреб удобен и для тех, кто приезжает на дачу редко – только в теплый сезон или исключительно по выходным.

Если канализационных стоков относительно немного и налажена регулярная откачка отходов, выгребная яма действительно подходящий вариант.

Но при больших объемах стоков лучше – более дорогое устройство, которое частично очищает отходы и сводит загрязнение садовой земли к минимуму.

Последнее возможно, если выбрана модель с или инфильтратором.

Схематичное изображение поглотительного колодца — выгребной ямы с фильтрующим дном. Условия монтажа: песчаный или супесчаный грунт, низкое расположение водоносных горизонтов, щебеночный фильтр мощностью не менее 1 м

Недостатки выгребной ямы, которые могут стать причинной отказа от ее строительства:

• ограниченный объем;
• необходимость частой откачки;
• низкая (или нулевая) степень очистки отходов;
• специфический запах, от которого сложно избавиться.

Желающие установить фильтрующее канализационное сооружение должны знать, что время от времени придется вместе с откачкой производить чистку и даже замену фильтра – гравийного или щебеночного слоя на дне ямы.

Обзор популярных строительных схем

Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.

Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.

Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка

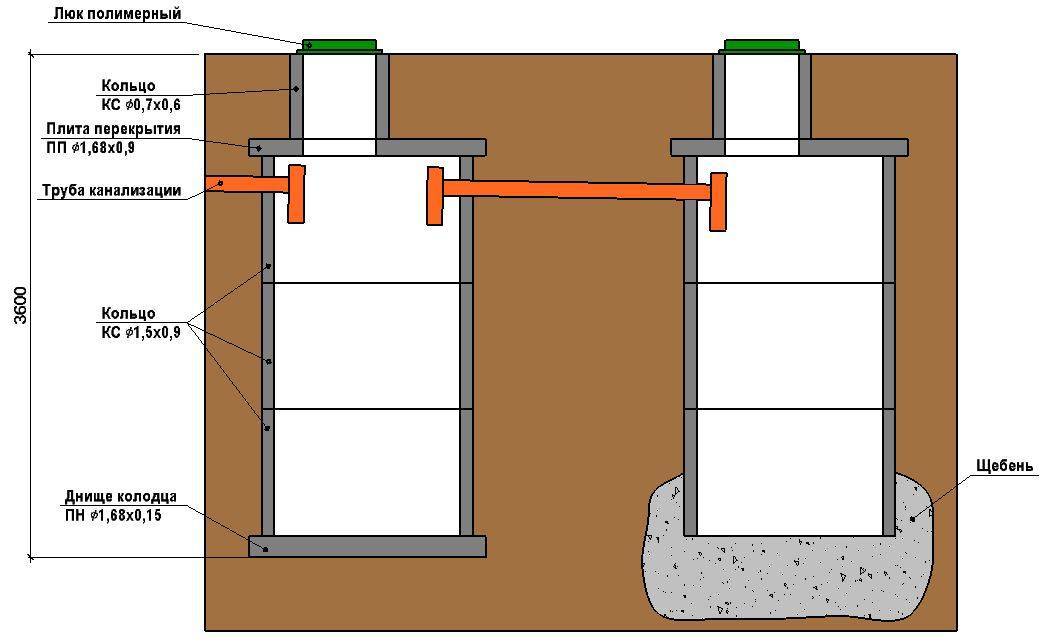

На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.

Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня

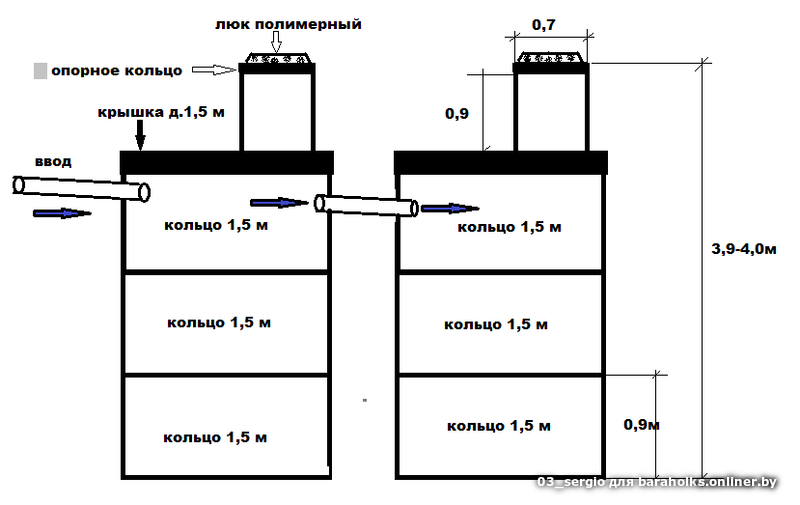

Третий вариант – модернизированный накопитель, примитивный септик.

Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках

Использование двухсекционного более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.

Краткий фото-мануал по сооружению ямы

Устройство выгребной ямы с применением бетонных колец включает ряд традиционных этапов.

Чтобы читатели могли наглядно представить процесс, мы предлагаем ознакомиться с фото-отчетом строителей:

Галерея изображений

Фото из

Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Ширина его должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — они нужны для отсыпки песком и трамбовки или для заливки бетонного основания

Погрузить кольца после покупки, доставить на объект и складировать для дальнейшего строительства проще с использованием грузоподъемной техники

С помощью грузоподъемной техники проще, безопасней, быстрее производится установка колец в котлован и водружение их друг на дружку

Перед установкой на стартовое кольцо или на шахту из нескольких колец положение очередного звена корректируем. В колодезном стволе не должно быть малейших зазоров

Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на торец предыдущего наносим связующий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

На собранную из колец шахту устанавливаем перекрытие с отверстием для кольца с меньшим диаметром. Таким образом сэкономим на объеме колодца в не заполняемом стоками месте, заодно сократим стоимость сооружения

Отверстие в перекрытие обрабатываем раствором и ставим на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте бурим отверстие для ввода труб

Засыпаем верхнюю часть котлована с установленной, но не закрепленной крышкой люка. После послойной засыпки и трамбовки земли вокруг сооружения фиксируем кольцо люка и люк

Этап 1: Разработка котлована под выгребную яму

Этап 2: Доставка бетонных колец строительной техниой

Этап 3: Установка бетонных колец в подготовленный котлован

Этап 4: Корректировка положения кольца перед установкой

Этап 5: Нанесение связующего раствора на торец кольца

Этап 6: Монтаж перекрытия бетонной шахты

Этап 7: Бурение отверстий для ввода канализационных труб

Этап 8: Крепление пластикового люка выгребной ямы



Составление проекта и расчеты

Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на 100%, необходимо предусмотреть все нюансы и сложности строительства.

Шаг #1 — определение места для сливной ямы

При выборе места для выгреба важно учесть два момента: удобство обслуживания и соблюдение санитарных норм.

Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы резервуар необходимо устанавливать как можно ближе к дому.

Многие именно так и делают – зарывают емкость в 2-3 м от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различного рода септиков. К слову, рекомендуемое минимальное расстояние от ямы до дома – 5 м.

Схема, показывающая, на каком расстоянии от источников воды, деревьев и дороги должна находиться выгребная яма. К сожалению, нормы не всегда соблюдаются по причине ограниченной площади садового участка

Схему можно дополнить следующей информацией:

• герметичную емкость устанавливают в любой тип грунта;
• резервуар с фильтром – только в песчаный, хорошо впитывающий и пропускающий жидкость.

Основание фильтрующего сооружения должно находиться как минимум на 1 м выше, чем водоносный слой.

Для определения глубины залегания водоносных горизонтов лучше обратиться за сведениями в проектную или буровую организацию, проводившую в районе строительства инженерно-геологические изыскания или бурение водозаборной скважины.

Шаг #2 — расчет объема емкости

Для определения размеров и объема колодца необходимо сделать несложные математические вычисления. Если в доме постоянного проживания есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 л канализационных стоков ежедневно.

Предположим, что вы хотите установить герметичный выгреб во дворе дома, где проживает 3 человека – получается 450-600 л в сутки.

Не забываем, что при подсчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

Размеры горловины и части колодца, расположенные выше входа канализационной трубы в расчет брать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

Иногда отталкиваются от сроков вызова ассенизаторов. Если эту же семью из 3 человек обслуживают каждую неделю, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Один раз в две недели – 6,3 м³ (8,4 м³).

Бочки на ассенизаторских машинах не бездонные, в среднем вмещают около 3,5 кубометров отходов, поэтому наполненную до краев большую емкость осушить не смогут

Если коммунальное хозяйство или частная компания, обслуживающая ваш участок, имеет в парке транспорт с цистерной 6-8 м³, имеет смысл установить максимально объемный резервуар.

Шаг #3 — выбор бетонных колец

Объем выгребной ямы рассчитывают по размерам колец, поэтому легче приобрести модели из ассортимента компании, расположенной неподалеку, так как потребуется доставка.

Типовые размеры колец:

• высота — 0,89 м;
• диаметр — 1 м.

Кольца с такими размерами выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и днище.

Железобетонные кольца (с указанием высоты, диаметра и толщины стенки) и дополнительных элементов для строительства колодцев и выгребных ям (+)

Строительство выгребных ям настолько популярно, что заводы стали выпускать полные комплекты для их устройства.

В набор входят:

• нижний элемент с днищем;
• стандартные кольца от 1 до 5 шт. — большее количество вызовет сложности с чисткой и откачкой;
• зауженная горловина;
• верхняя плита перекрытия с отверстием под люк.

Кольца могут быть обычными и перфорированными для поглощающих колодцев. Люк с крышкой приобретают отдельно.

Кроме стандартных метрового диаметра вы можете подыскать более габаритные заготовки.

Предпочтение следует отдавать кольцам с замковым соединением «паз-гребень», которое гарантирует более высокую степень герметичности и прочности готовой конструкции.

Галерея изображений

Фото из

В строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Ж/б изделия армированы металлическим каркасом, потому прочнее и надежней

Ввиду меньшей прочности бетонных колец допускаются к применению изделия с толщиной стенки 10-12 см. Толщина ж/б кольца может быть 6-8 см, при увеличенной прочности они тоньше и легче, к тому же снабжены монтажными петлями для легкой установки

И бетонные, и ж/б кольца производят как с соединительной фаской, так и без нее. Кольца с фаской проще состыкуются, формируют плотное соединение

Для строительства канализационных объектов кольца рекомендовано покупать, но при желании можно залить их самостоятельно в арендованную или собственноручно изготовленную опалубку

Железобетонные кольца для выгребной ямы

Установка кольца с помощью манипулятора

Бетонные кольца с замковой фаской

Собственноручное изготовление бетонного кольца

Шаг #4 — подготовка материалов и аренда техники

Кроме комплекта бетонных заготовок могут потребоваться следующие строительные материалы:

• скобы для соединения деталей;
• герметик для заделки швов;
• битумная мастика или другой материал для герметизации резервуара с внутренней и внешней стороны;
• цемент для укрепления засыпки;
• щебень, гравий и песок для приготовления выравнивающей стяжки или фильтрующего слоя.

Не забывайте про ведра, лопаты и лебедки для выемки грунта.

Самостоятельно доставить бетонные кольца не представляется возможным – для габаритных и тяжелых деталей необходимо арендовать грузовой автомобиль.

Если на стройплощадке не предусмотрено лебедки, лучше заказать спецтехнику с манипулятором. Одному человеку не справиться. Единственное, что можно сделать самостоятельно – вырыть котлован.

Для монтажа заготовок необходимо как минимум 2-3 пары рабочих рук плюс водитель грузовика.

Вес железобетонной заготовки с диаметром 100 см и высотой 89 см – около 600 кг, поэтому монтаж бетонных колец происходит при помощи крана и бригады рабочих

Идеальный вариант – помощь знакомых, с которыми можно договориться о невысокой оплате. Если среди друзей нет водителей спецтехники и монтажников, можно арендовать машину и оплатить услуги бригады рабочих.

Часто помощь профессиональных монтажников предлагает компания, реализующая кольца для колодцев и сливных ям.

Инструкция по строительству выгребной ямы

Установка каждого конкретного резервуара имеет собственные нюансы, связанные с особенностями ландшафта, грунта, расположением канализационной сети и т.д. Мы же рассмотрим типовую схему устройства выгребной ямы.

Этап #1 — разработка котлована

Первый этап – земельные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью бригады (быстро и весело, но за деньги).

Если есть возможность, можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифования» стенок и выравнивания дна котлована.

Форма и размеры ямы должны соответствовать конфигурации и габаритам резервуара. Соответственно, должен получиться круглый колодец, шириной превосходящий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

Этот промежуток потребуется для заделки/утепления сооружения с внешней стороны и последующей засыпки с уплотнением.

Котлован для герметичной выгребной ямы, состоящей из 2 бетонных колец. Заглубление канализационной трубы – около 0,8 м, высота резервуара в готовом виде – 2,5 м

Есть один нюанс, о котором не следует забывать – это уровень промерзания грунта (информация актуальна для жителей средней полосы и севера России).

Канализационная труба для стоков и основная часть емкости должны находиться ниже этого уровня, чтобы система функционировала и в зимний период. Если вы проложите сеть у поверхности, при наступлении морозов жидкость просто замерзнет.

В связи с этим к размерам рабочей емкости необходимо прибавить высоту горловины, которая служит, по сути, техническим отверстием. Горловина должна выступать над уровнем земли на 15-20 см.

Таким образом, резервуар будет заглублен, как и канализационная труба, врезанная в него ниже уровня промерзания.

К началу строительных работ необходимо выровнять основание со стенками и прорыть канаву, ведущую от дома (бани, летней кухни, гаража) к сточной яме.

При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

Этап #2 — обустройство днища

Если вы устанавливаете обыкновенную накопительную емкость, дно, как и стены, должно быть герметично. Для сооружения из бетонных колец лучшим вариантом является заготовка из этого же материала.

Деталь специально предназначена для оформления нижней части колодца и по окружности имеет паз. Единственное, что необходимо для ее монтажа – ровное плотное основание.

Железобетонный элемент, оснащенный дном. Предназначен для устройства герметичных выгребных ям, служит альтернативой бетонной плите или цементной стяжке

Возможное оседание основы устраняют при помощи заливки цементной стяжки. Готовят ее по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень мелкой фракции в соотношении 1:6.

Массу готовят в емкости, затем выливают ее на всю площадь дна котлована и выравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не покрылась трещинами. Нижний элемент сооружения монтируют не ранее, чем через неделю.

Для тех, кто ценит время, существует боле практичное решение – готовая бетонная плита заводского изготовления. Ее кладут на ровное дно, а уже на нее ставят первое бетонное кольцо.

Фильтрующий колодец не имеет дна как такового. Вместо него готовят «подушку» – фильтр из строительных материалов, задерживающий твердый осадок и пропускающий жидкость в грунт

На засыпке из щебня или гравия селятся колонии анаэробов – бактерий, участвующих в процессе разложения и очистки отходов.

Толщина подстилающей засыпки различна:

• неглубокие ямы – от 0,3 м;
• резервуары из 3-4 колец — до 0,6-0,7 м.

Мощность фильтрующей засыпки, помещаемой в ствол колодца, должна быть не менее 1,0 м.

Расположение слоев следующее:

• нижний слой – песок;
• средний слой — щебень мелкой фракции;
• верхний слой – щебень крупной фракции.

В отличие от бетонного резервуара, «подушка» и фильтр – сменные элементы. Когда они забиваются твердыми отходами и перестает пропускать жидкость, старую засыпку достают и помещают на дно ямы новую.

Этап #3 — монтаж бетонных колец

Первое кольцо, оснащенное дном, устанавливают прямо на бетонную плиту (или стяжку). Ровный монтаж детали – гарантия строго вертикального положения всей конструкции, без наклона и перекосов. На нижний элемент ставят второй и сразу же герметизируют шов.

Для заделки и гидроизоляции швов используют различные растворы, обмазочные и рулонные материалы. С помощью рубероида, приклеенного на битумный раствор, закрывают стыки и трещины с наружной стороны, для внутренних работ он не подходит.

Также слабым считается обычный цементный раствор: при подвижках грунта появляется его хрупкость, в результате чего он трескается и осыпается.

Существует множество современных модифицированных мастик и растворов, которые обладают достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

Задействуют различные способны для защиты стенок от разрушительного воздействия агрессивной химической среды, которая часто содержится в канализационных стоках.

Гидроизоляция готового сооружения снаружи битумной мастикой. Проводится, чтобы защитить железобетон от влаги, находящейся в грунте, и увеличить степень герметичности

Вот некоторые из эффективных средств для уплотнения стыков и внутренней герметизации:

1. Гидропломбы, которые расширяются при затвердевании, наглухо закрывая любые трещины. Примеры: Ватерплаг, Пенеплаг, Гидростоп. Их единственный минус – высокая стоимость.
2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротэкс, Бастион.
3. Материалы для конопатки глубоких швов, пропитанные фиброрезиной Kiilto FIBERPOOL – шнуры и веревки из джута, льна, пеньки.
4. Уплотняющие ленты из резины, например, RubberElast.
5. Жидкое стекло, добавленное в цементный раствор
6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

Качественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

Убедившись, что соединение между кольцами не пропускает воду, можно устанавливать следующую деталь.

Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать входное отверстие для канализационной магистрали. На этом же этапе прокладывают трубу и подключают ее к резервуару. Место соединения тщательно герметизируют.

В северных областях трубы, проходящие выше глубины промерзания, дополнительно утепляют, как и верхнюю часть накопительного резервуара.

При грамотном подключении трубопровода выход магистрали должен находиться выше среднего уровня сточных вод. Верхняя часть резервуара остается свободной

На 3 или 4 кольцо монтируют горловину, затем – плиту перекрытия. В плите заводского изготовления предусмотрено круглое отверстие для люка. Еще одно отверстие, меньшего диаметра, необходимо для вентиляционной трубы.

Последний штрих – обратная засыпка. Если в грунт добавить сухой цемент, надежность конструкции увеличится, а риск разрушения подвижками грунта уменьшится.

Этап #4 — оформление технического отверстия

Лучшим вариантом наружного оформления является  с плотно закрывающейся крышкой. Его недорогой аналог – просто деревянная крышка, закрепленная на петлях.

Люк необходим для обслуживания выгребной ямы – откачки отходов или замены фильтрующего слоя.

Пластиковая декоративная крышка для канализационного люка в виде крупного натурального камня. Полностью закрывает входное отверстие, на фоне окружающей зелени выглядит вполне естественно

В последнее время принято маскировать канализационные сооружения, особенно в том случае, если они  выглядят недостаточно эстетично. Для этой цели приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

Но не обязательно использовать покупной декор, можно из деревянных реек собрать изящную цветочную стойку и украсить ее цветущими растениями.

Выводы и полезное видео по теме

Несколько советов от профессионалов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.

Этапы строительства выгребной ямы с подробными комментариями:

Монтаж бетонных колец:

Полезная информация о люках:

Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства функционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.

Если вы не уверены в своих силах, подумайте о возможности установки  или даже заводского септика.

У вас есть личный опыт в сооружении выгребной ямы из ж/б колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

Выгребная яма из бетонных колец: устройство своими руками

Выгребная яма из бетонных колец – это один из самых доступных и популярных видов септиков. Прежде всего, данная закономерность связана с простотой выполнения монтажных работ, которые можно воспроизвести своими руками. Для этого вам потребуется умение обращаться со сварочным аппаратом. В нашей статье мы рассмотрим все нюансы строительства данного вида отстойника для дома и дачи.

Содержание

• Конструкция и преимущества ямы из колец
• Виды выгребных ям из колец
  • Ямы без дна
  • Выгребные ямы с дном
• Кольца – особенности материала
  • Выбираем кольца
• Место для ямы из колец
• Материалы и инструменты
• Строительные работы выгребной ямы
• Устанавливаем кольца

Конструкция и преимущества ямы из колец

Сливная яма из бетонных колец  с применением опалубки или заводских деталей имеет такие достоинства:

• Долгий эксплуатационный срок, который может равняться столетию;
• Материал имеет высокий уровень стойкости к химическому воздействию, что предотвращает процессы брожения и гниения;
• Защищает устройство от различного загрязнения водонепроницаемость бетона;
• На монтаж ямы не имеет влияния геологические особенности и уровень поверхностных вод;
• Строительство предусматривает применение специальной техники.

Внимание! При выполнении работ своими руками к минусам можно отнести грязь и трудоемкость процесса.

Виды выгребных ям из колец

Котлован, вырытый в земле, чаще всего имеет форму прямоугольника, так как его подготовка выполняется своими руками. Такая схема конфигурации имеет актуальность, если нет возможности нанять специальную технику.

Внимание! Рекомендуется яму делать круглой формы, так как такая конструкция создает равномерное распределение нагрузки на стенки септика.

Отстойники из колец делят на два вида:

• Ямы без дна;
• Ямы с наличием дна.

О каждом из них поговорим подробнее. Это необходимо, так как, каждый тип имеет свои особенности и преимущества в функционировании.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Ямы без дна

Данное устройство имеет распространенное применение на участках с временным или сезонным проживанием. Выгребная яма из бетонных колец рассчитана на объём потребления воды около 1 метра кубического в день. При таки условиях стоки будут легко очищаться бактериями, которые живут в почве. Через определенный срок нужно будет ускорять процесс специальными средствами. Монтаж предусматривает расстояние между постройкой и кольцами больше 8 метров, что защитит от подмывания основы. Стоит отметить, что существуют требования к дистанции между строениями, как колодец или скважина и яма. Отличаются они по типу грунта на участке:

• Для глинистой почвы – больше 20 метра;
• Для суглинистого типа – более 30 метров;
• Для песчаного грунта – более 50 метров;

Внимание! Отход от норм и правил приводит к тому, что колодец или скважина получают загрязнение воды. В данной ситуации забор становится непригодным для потребления. Если вина будет доказано, то виновник обязан оплатить штраф, или против него откроют уголовное дело.

Выгребная яма из бетонных колец без дна имеет такие характерные функциональные недостатки:

• Наличие неприятного запаха;
• Невысокий уровень ресурса;
• Опасность для окружающей среды.

Выгребные ямы с дном

Так как ямы с дном – это герметичная конструкция, то она подходит для установки в местах с постоянным проживанием. Если участок имеет нестабильную поверхность земли, то монтаж нужно производить в низине. Строительство отстойника с кольцами требует выполнения таких важных моментов:

• Яму необходимо размещать на глубине меньше трех метров, так как шланг машин имеет именно такой размер;
• Дистанция должна соблюдаться от заборов 2 метра, от жилых построек – 5 метров;
• Вентиляция обязательно должна устанавливаться. Размер трубы в диаметре – 10 см.

Внимание! В обязательном порядке должна продумываться схема подъезда техники к отстойнику с кольцами.

Кольца – особенности материала

Типичные кольца для канализации комфортны тем, что очень легко вычисляется объём для установки. А именно таким путем: площадь кольца умножаем на его высоту. Так схема маркировки состоит в том, что первая цифра показывает диаметр, а вторая – высоту.

Исходя из этого, рассмотрим несколько примеров компонентов для системы:

• КС-10,9 – данная маркировка говорит о том, что диаметр кольца – метр, а высота – 0,9 метра, а умножив данные цифры, получим объём – 0,71 метр кубический;
• КС-15,9 – диаметр 1,5 м., высота – 0,9 м., а объём – 1,59 метр кубический.

Отверстия для трубопровода канализации необходимо проделывать перфоратором. Покупая кольца также нужно сразу приобрести перекрытие, который плотно можно будет накрыть яму.

Выбираем кольца

На сегодняшний день данный сегмент рынка переполнен, и производители предлагают широкое разнообразие видов.  Общее отличие между ними – это размер диаметра, который варьируется от 0,7 метра до 2,5 м. Наиболее оптимальным вариантом есть диаметр 1 метр при такой же высоте кольца.

Если у вас небольшого размера дом, то в среднем вам понадобится объём ямы 5 кубических метров – это 5 колец. Чтоб увеличить этот показатель, нужно взять больше бетонных кругов, чем планировалось.

  Существует также деление данных материалов по особенностям конструкции. На сегодняшний день выделяю два типа по этому критерию:

• Плоские;
• С наличием замка.

Первый вид, представляет собой кольца с плоскими ободками, а второй – имеет в составляющих гребень, который обеспечивает замковое соединение. Также устройство с замком характеризуется комфортом и герметичностью.

Важно. Очень важно, чтоб для изготовления бетонного кольца использовали цемент марки не ниже М500. Строительство данной системы требует установки армирующего каркаса и арматуры из металла. Существуют модели колец с дном, что упрощает все работы.

Место для ямы из колец

Правильно расположить устройство с кольцами не так легко, как может показаться. Поэтому изучив  схематическое фото на основе СНИП свод Строительных норм и правил, мы опишем вам основные правила. Итак, самое главное – это, расстояние от ямы к дому должно быть больше 5 метров, а колодец должен иметь с ним дистанцию более 30 метров.

Строительство не должно проходить в самой низкой точке участка или овраге. Это объясняется тем, что появляется высокая вероятность затопления ямы при выпадении осадков. Но, самое ужасное то, что данная ситуация может привести к заражению почвы участка. Помните, что трубопровод и дренажная система канализации должны размещаться под уклоном, чтоб обеспечивать самотек воды.

Внимание! Монтаж отвода канализации предусматривает уклон в 3 градуса или 3 сантиметра на каждый метр трубы.

Последним важным условием для правильной установки необходимо предусматривать подъезд ассенизаторской техники для откачки. Из всего вышесказанного следует, что выбор места – это достаточно ответственный и трудоемкий процесс.

Материалы и инструменты

Монтаж своими руками установки предусматривает наличие таких материалов:

• Кольца из бетона, размер и их объём на ваше усмотрение;
• Бетон;
• Песок;
• Щебень;
• Стяжки на дно;
• Глина;
• Материал для герметизации.

Строительство данной конструкции процесс трудоемкий. По этой причине для данных работ необходимо иметь большое количество не только материалов, но и инструментов. А именно таких как:

• Штыковая лопата;
• Ведра или другие емкости;
• Лебедка;
• Объём для замешивания раствора;

Внимание! Монтаж и его компоненты могут отличаться друг от друга – это зависит от типа ямы.

Строительные работы выгребной ямы

Вырываем яму, в которую будем устанавливать кольца. Ее размер диаметра должен быть на 0,4 м больше, чем колец, а глубина больше на 0,2 м. Исходя из многих рекомендаций, фото, видео, мы выведем схему для самого простого монтажа данного вида отстойника. Итак, далее выполняем следующие действия:

• Дно выравниваем и утрамбуем;
• Выполняем песчаную подушку;
• Далее устанавливаем нижнее кольцо с дном или же выполняем дно своими руками;

Внимание! Первый вариант занимает намного меньше сил и времени, поэтому специалисты рекомендуют именно его.

• В том случае если вы выбрали второй вариант развития, то первое, что мы делаем – это приобретаем материалы;
• В яму отвода канализации укладываем решетку, размеры которой подгоняем под объём котлована;
• Прутки арматуры связываем проволокой;
• Готовим бетонный раствор;
• Выполняем заливку дна ямы канализации, равномерно распределяя бетон по всей площади.

Внимание!  Обязательно необходимо выполнять штыкование раствора, чтоб уменьшить размеры пузырьков воздуха.

Устанавливаем кольца

Устройство отвода канализации предусматривает применение специальной техники при монтаже, так как кольца достаточно много весят и самостоятельно их поставить очень сложно. Их конструкция имеет 4 крепежных элемента, которые выглядят как ушки. Данные детали служат для их подъёма и изготовлены из катанки, диаметром больше 6 мм.

Важной составляющей есть выбор оптимального подхода к выполнению работ и соблюдение всех правил безопасности. Подъем необходимо делать за четыре ушка одновременно. Стоит отметить, что размеры тросов должны быть идентичными, а весь процесс происходить без спешки и рывков. Первое, что мы делаем – это опускаем ровно кольцо, а затем уже остальные изделия.

Внимание! Вентиляция должна быть предусмотрена на начальном этапе строительных работ.

Всю конструкцию мы герметизируем и устанавливаем крышку. Ее монтаж также производится подъемным краном, и заделывают все щели, чтоб получить целостность устройства. После этого крышка засыпается землей.

Вот мы и рассмотрели особенности отстойника из бетонных колец и его основы его монтажа. Как видим процесс не так уж и сложен, стоит только подключить специальную технику. На будущее, при эксплуатации необходимо будет периодически проводить очистку ямы.

Бетонные кольца выгребной ямы: инструкция по строительству

Выбираете для дачи или дачного участка самый простой способ сбора и частичной переработки нечистот? Согласитесь, обустройство канализации значительно облагородит участок и сделает пребывание на даче максимально комфортным. С этой задачей справится обычная выгребная яма из бетонных колец, но вы не знаете, как правильно ее построить?

Мы поможем вам разобраться с данным видом септика — в статье рассмотрено устройство ямы, популярные схемы строительства. Подробно разобран процесс проектирования клетки из колец с расчетом необходимого объема, описано ее поэтапное строительство.

Материал снабжен наглядными фотографиями и схемами, даны видео рекомендации по строительству от опытных мастеров. Также обсуждаются способы декорирования технического отверстия.

Содержание статьи:

• Конструкция и назначение выгребной ямы
• Чем привлекательны сливные ямы?
• Обзор популярных строительных схем
• Краткая фотоинструкция по строительству котлована
• Проектирование и расчет
  • Этап № 1 – расположение сливной ямы
  • Этап № 2 – расчет емкости
  • Этап № 3 – Выбор бетонных колец
  • Этап № 4 – подготовка материалов и аренда оборудования
• Инструкция по строительству выгребной ямы 9 0010
• Этап # 1 — земляные работы
• Этап №2 — обустройство днища
• Этап №3 — установка бетонных колец
• Этап №4 — проектирование технической ямы

Выводы и полезное видео по теме

Конструкция и назначение выгребной ямы

Выгребные ямы, как и септики, служат для сбора сточных вод. Но это примитивные конструкции, не способные очистить жидкость.

В резервуарах для хранения отходы разлагаются лишь частично, в отличие от ЛОС, где отходы делятся на твердые и жидкие, которые впоследствии осветляются и достигают чистоты 60-98%.

Фотогалерея

Фото

Выгребная яма – простейший вариант накопительной канализационной станции, которую в последнее время чаще всего сооружают из бетонных или железобетонных колец

Объем выгребного канализационного колодца рассчитывается исходя из количества проживающих в доме человек. Широкий ассортимент колец позволяет подобрать их для любого накопительного устройства

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строятся путем установки колец друг на друга

Кольца для сооружения выгребного канализационного колодца можно устанавливается с помощью строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим днищем. В такой системе осевшие сточные воды сбрасываются в землю, что значительно снижает вероятность возникновения канализации

С увеличением составных частей автономной канализации степень очистки сточных вод увеличивается. В таких конструкциях первые две камеры с герметичным дном, третья с фильтром

Независимо от того, сколько отдельных колодцев включает в себя канализационная система, каждый из них оборудуется своим люком для обслуживания

Выгребные ямы из бетонных колец засыпают к люку. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребная яма бетонная кольцевая

Канализационное сооружение для большой семьи

Модульный принцип строительства

Применение малой механизации

Организация выгребной ямы с переливом

Трехмерное канализационное сооружение

90 002 Установка люка над канализационный колодец

Канализационные колодцы на дачном участке

Все разновидности можно разделить на две категории:

• герметичные накопительные емкости;
• сливные отверстия с фильтрующим дном.

Для пользователей важны 2 отличия — дно бака и частота сбора отходов. Первый тип хранит весь объем нечистот, поэтому опорожняется довольно часто, раз в 1-2 недели.

Для второго типа реже называют канализационные ямы, так как бак наполняется немного медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в почву.

Схема простейшей выгребной ямы. Обычно его проектируют так, чтобы объем бака был достаточным, а дренажная масса не поднималась выше канализации

Второй вариант на первый взгляд более приемлем, но его можно использовать только для обработки серых стоков.

В Необходимо учитывать ряд факторов:

• санитарные требования;
• тип почвы;
• наличие и расположение водоносных горизонтов.

Если почва на выбранном участке глинистая, не способная быстро впитывать воду, нет смысла делать фильтрующее дно. То же самое и с водоносными горизонтами — есть риск заражения и нанесения ущерба окружающей среде.

Есть много решений для выгребных ям: строить из бетона или . Наиболее надежными являются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, строятся сложнее, чем аналоги готовых колец, на которых мы остановимся.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится максимально высоко, чтобы неприятный запах, характерный для канализационных накопительных баков, не мешал комфортному проживанию

Грабли из бетонных заготовок цилиндрической формы в готовом виде колодец глубиной от 2 м до 4 м. Кольца в количестве 2-4 штук укладывают одно на другое, уплотняют уплотнениями.

Донный элемент в зависимости от типа приямка может быть закрытым или вовсе отсутствовать. Иногда вместо готовой заводской заготовки на дно кладут бетонную плиту.

Верхняя часть выполнена в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основную накопительную часть емкости заглубляют примерно на 1 м, так как входная канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирается с учетом количества ежедневных сливов.

Чем привлекательны сливные ямы?

Основным преимуществом дисков является доступная стоимость. По этой причине многие останавливаются на простейшем устройстве вместо приобретения более дорогого и функционального септика.

Грабли также удобны для тех, кто редко бывает на даче — только в теплое время года или исключительно по выходным.

Если сточных вод относительно мало и налажена регулярная откачка отходов, выгребная яма — действительно хороший вариант.

А вот при больших объемах сточных вод лучше — более дорогое устройство, которое частично очищает отходы и минимизирует загрязнение садовых земель.

Последнее возможно, если модель с или инфильтратором.

Схематическое изображение поглотительного колодца — выгребной ямы с фильтрующим днищем. Условия установки: супесчаный или супесчаный грунт, низкие водоносные горизонты, фильтр из щебня емкостью не менее 1 м

Недостатки выгребной ямы, которые могут стать причиной отказа от ее строительства:

• ограниченный объем;
• необходимость частого сцеживания;
• низкая (или нулевая) степень переработки отходов;
• специфический запах, от которого трудно избавиться.

Тем, кто хочет установить фильтрующую канализацию, следует знать, что время от времени, наряду с откачкой, потребуется очищать и даже заменять фильтр – гравийный или гравийный слой на дне ямы.

Обзор популярных схем строительства

Даже при строительстве двух основных типов выгребных ям могут быть нюансы. Рассмотрим особенности наиболее популярных схем бетонных колец.

Первая схема — герметичный герметичный колодец из двух стандартных колец и одного более узкого горлового кольца.

Схема с размерами: 1 — бетонная заготовка диаметром 1 м; 2 — деревянная крышка-перекрытие; 3 — бетонная заготовка диаметром 0,7 м; 4 — горловое кольцо; 5 — люк; 6 — вентиляционная труба; 7 — перекрытие; 8 — бетонное дно; 9- выравнивающая цементная стяжка

На следующей схеме четко видна разница между накопительным баком и баком с фильтрующим дном.

Колодец фильтрующий бетонный имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, заменяющее фильтрующую загрузку из щебня

Третий вариант — модернизированный привод, примитивный септик.

Вместо одного бака устанавливаются два: первый служит для механической очистки нечистот, второй играет роль фильтрующего колодца. Анаэробные бактерии обрабатываются в обоих отсеках.

Использование двухсекционного более целесообразно, так как повышает степень экологичности. Иногда используются модели из трех отсеков – чем их больше, тем эффективнее очистка стоков.

Краткая фотоинструкция по устройству ямы

Строительство выгребной ямы с использованием бетонных колец включает в себя ряд традиционных этапов.

Чтобы читатели могли наглядно представить процесс, предлагаем ознакомиться с фотоотчетом строителей:

Фотогалерея

Фото

Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Его ширина должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — нужны для шлифовки и трамбовки или заливки бетонного фундамента

Кольца после покупки проще загрузить, доставить на объект и хранить для дальнейшего строительства с помощью грузоподъемной техники

С помощью грузоподъемного оборудования проще, безопаснее, быстрее установить кольца в приямок и развести их

Перед установкой на стартовое кольцо или на вал нескольких колец регулируют положение следующего звена. В стволе скважины не должно быть ни малейшего зазора.

Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на конец предыдущего наносим вяжущий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

На собранный из колец вал устанавливаем внахлест с отверстием под кольцо меньшего диаметра. Таким образом, мы сэкономим на объеме колодца в месте, не заполненном стоками, при этом уменьшим стоимость конструкции

Отверстие в потолке обрабатываем раствором и надеваем на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте сверлим отверстие для ввода трубы

Засыпаем верхнюю часть приямка с установленной, но не закрепленной крышкой люка. После послойной засыпки и утрамбовки земли вокруг конструкции закрепляем кольцо люка и люк

Этап 1: Разработка котлована под выгребную яму

Этап 2: Доставка бетонных колец строительной техникой

Этап 3: Установка бетонных колец в подготовленный котлован монтаж

Этап 5: Нанесение вяжущего раствора на торец кольца

Этап 6: Монтаж бетонной плиты пола

Этап 7: Бурение отверстий для ввода канализационных труб

Этап 8: Установка пластикового люка для раковины



Проектирование и расчет

Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на все 100%, необходимо предусмотреть все нюансы и сложности строительства.

Шаг №1 — расположение сливной ямы

При выборе места для выгребной ямы важно учитывать два момента: простота обслуживания и соблюдение санитарных норм.

Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы бак необходимо устанавливать как можно ближе к дому.

Многие именно так и поступают — выкапывают емкость в 2-3 метрах от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различных септиков. Кстати, рекомендуемое минимальное расстояние от ямы до дома — 5 м.

Схема с указанием расстояния от источников воды, деревьев и дороги должна быть выгребной ямой. К сожалению, правила не всегда соблюдаются из-за ограниченной площади сада

Схему можно дополнить следующей информацией:

• герметичный контейнер установить в любой тип грунта;
• фильтр-бак — только для песчаных, хорошо впитывающих и пропускающих жидкость.

Основание фильтрующего сооружения должно быть не менее чем на 1 м выше водоносного горизонта.

Для определения глубины залегания водоносных горизонтов лучше обратиться в проектную или буровую организацию, проводившую геотехнические изыскания или бурение скважины на воду в районе строительства.

Шаг №2 — расчет емкости

Для определения размера и объема скважины необходимо произвести несложные математические расчеты. Если в постоянном доме есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 литров нечистот ежедневно.

Предположим, вы хотите установить герметичный погреб во дворе дома, где проживает 3 человека — получается 450-600 литров в сутки.

Не забываем, что при расчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

Размеры горловины и частей колодца, расположенных над входом канализационной трубы, учитывать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

Иногда отталкивает время вызова ассенизаторов. Если каждую неделю обслуживать одну и ту же семью из 3 человек, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Раз в две недели – 6,3 м³ (8,4 м³).

Бочки на ассенизаторах не бездонные, в среднем они вмещают около 3,5 кубометров отходов, поэтому большую емкость, заполненную до краев, они не смогут осушить

Если у коммунальщиков или частной компании, обслуживающей ваш участок, в парке есть транспорт с баком 6-8 м³, имеет смысл установить бак максимального объема.

Шаг №3 — Выбор бетонных колец

Объем выгребной ямы рассчитывается по размеру колец, поэтому проще приобрести модели из ассортимента компании, расположенной рядом, так как требуется доставка.

Типовые размеры колец:

• высота — 0,89 м;
• диаметр — 1м.

Кольца таких размеров выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и дно.

Кольца железобетонные (с указанием высоты, диаметра и толщины стенки) и доборные элементы для строительства колодцев и выгребных ям (+)

Строительство выгребных ям настолько популярно, что заводы начали выпускать полные комплекты для их сооружения.

В комплект входят:

• нижний элемент с днищем;
• стандартные кольца от 1 до 5 шт. — большее количество вызовет трудности с очисткой и прокачкой;
• зауженная горловина;
• Верхняя плита с отверстием для люка.

Кольца могут быть гладкими и перфорированными для поглощающих колодцев. Люк с крышкой приобретается отдельно.

В дополнение к стандартному диаметру метра вы можете найти более габаритную заготовку.

Предпочтение следует отдавать кольцам с замковым соединением паз-гребень, что гарантирует более высокую степень герметичности и прочности готовой конструкции.

Фотогалерея

Фото

При строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Железобетонные изделия армируют металлическим каркасом, поэтому он прочнее и надежнее

В связи с меньшей прочностью бетонных колец допускается применение изделий с толщиной стенки 10-12 см. Железобетонные кольца могут быть толщиной 6-8 см, при повышенной прочности они тоньше и легче, а также снабжены монтажными петлями для удобства монтажа

Как бетонные, так и железобетонные кольца изготавливаются как с соединительной фаской, так и без нее. Кольца с фаской легче монтируются, образуют герметичное соединение

Кольца рекомендуется покупать для строительства канализационных сооружений, но при желании их можно залить самостоятельно в арендованную или собственноручно изготовленную опалубку

Кольца железобетонные для выгребная яма

Установка кольца с помощью манипулятора

Бетонные кольца с замковой фаской

Кольцо бетонное своими руками

Этап №4 — подготовка материалов и аренда оборудования

Кроме набора бетонных заготовок могут потребоваться следующие стройматериалы:

• скобы для соединения деталей;
• герметик для швов;
• мастика битумная или другой материал для герметизации резервуара изнутри и снаружи; цемент
• для укрепления засыпки;
Щебень, гравий и песок
• для приготовления выравнивающей стяжки или фильтрующего слоя.

Не забудьте про ковши, лопаты и лебедки для земляных работ.

Самостоятельно доставить бетонные кольца невозможно — для крупных и тяжелых деталей необходимо арендовать грузовик.

Если на стройплощадке не предусмотрена лебедка, лучше заказать спецтехнику с манипулятором. Один человек с этим не справится. Единственное, что вы можете сделать сами, это вырыть котлован.

Для установки заготовок требуется не менее 2-3 пар рабочих рук плюс водитель грузовика.

Вес железобетонной заготовки диаметром 100 см и высотой 89 см составляет около 600 кг, поэтому монтаж бетонных колец происходит с помощью крана и бригады рабочих

Идеальный вариант – помощь друзья, с которыми можно договориться о низкой оплате. Если среди знакомых нет водителей и монтажников спецтехники, можно арендовать автомобиль и оплатить услуги бригады рабочих.

Часто помощь профессиональных монтажников предлагает компания по продаже колец для колодцев и сливных ям.

Инструкция по строительству выгребной ямы

Установка каждого конкретного резервуара имеет свои нюансы, связанные с особенностями ландшафта, почвы, расположением канализационной сети и т. д. Рассмотрим типовую схему устройства выгребной ямы.

Этап №1 — Земляные работы

Первый этап — земляные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью команды (быстро и весело, но за деньги).

Если есть возможность, то можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифовки» стен и выравнивания дна котлована.

Форма и размеры приямка должны соответствовать конфигурации и размерам резервуара. Соответственно должен получиться круглый колодец, по ширине превышающий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

Этот зазор потребуется для герметизации/утепления конструкции снаружи и последующего заполнения уплотнителем.

Котлован для герметичной выгребной ямы, состоящий из 2-х бетонных колец. Глубина канализационной трубы около 0,8 м, высота готового бака 2,5 м

Есть один нюанс, о котором нельзя забывать — это уровень промерзания почвы (информация актуальна для жителей средней полосы и севера России).

Канализационная труба для стоков и основная часть бака должны находиться ниже этого уровня, чтобы система функционировала зимой. Если уложить сетку у поверхности, то при наступлении морозов жидкость просто замерзнет. работоспособность. Шейка должна выступать над землей на 15-20 см.

Таким образом, бак будет закопан, как и врезанная в него канализационная труба ниже уровня промерзания.

К началу строительных работ необходимо выровнять цоколь со стенами и вырыть канаву, ведущую от дома (бани, летней кухни, гаража) к канализационной яме.

При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

Этап №2 — устройство днища

Если вы устанавливаете обычный накопительный бак, то дно, как и стенки, должно быть герметичным. Для сооружения бетонных колец лучший вариант – приготовить из того же материала.

Деталь специально разработана для оформления дна колодца и имеет канавку по окружности. Единственное, что необходимо для его установки – это ровное плотное основание.

Железобетонный элемент с дном. Предназначен для закрытых выгребных ям; служит альтернативой бетонной плите или цементной стяжке

Возможные просадки основания устраняются заливкой цементной стяжки. Готовят его по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень из гравия в соотношении 1:6.

Массу готовят в таре, затем насыпают по всей площади дна котлована и разравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не потрескалась. Нижний элемент конструкции устанавливается не ранее, чем через неделю.

Для тех, кто ценит время, есть более практичное решение — готовая бетонная плита заводского изготовления. Он уложен на ровное дно, и на него уже уложено первое бетонное кольцо.

Фильтрующий колодец не имеет дна как такового. Вместо них готовят «подушку» — фильтр из строительных материалов, задерживающий твердые осадки и пропускающий жидкость в грунт

Колонии анаэробов, бактерий, участвующих в разложении и переработке отходов, оседают на засыпке из щебня или гравия.

Толщина подстилающей засыпки разная:

• ямы неглубокие — от 0,3 м;
• баки из 3-4 колец — до 0,6-0,7 м.

Мощность фильтрующей закладки, размещаемой в стволе скважины, должна быть не менее 1,0 м.

Схема расположения слоев следующая:

• нижний слой — песок;
• средний слой — щебень мелкой фракции;
• верхний слой — щебень крупной фракции.

В отличие от бетонного бака «подушка» и фильтр являются взаимозаменяемыми элементами. Когда они забьются твердыми отходами и перестанут пропускать жидкость, старую начинку удаляют, а на дно ямы кладут новую.

Этап №3 — установка бетонных колец

Первое кольцо, оборудованное днищем, устанавливается непосредственно на бетонную плиту (или стяжку). Плавная установка детали – гарантия строго вертикального положения всей конструкции, без перекосов и перекосов. Второй элемент укладывается на нижний элемент и сразу же герметизируется шов.

Для затирки и гидроизоляции швов применяют различные растворы, обмазочные и рулонные материалы. При использовании рубероида, наклеенного на битумный раствор, снаружи заделываются стыки и щели, для внутренних работ он не пригоден.

Рядовой цементный раствор также считается слабым: при движении грунта проявляется его хрупкость, вследствие чего он трескается и крошится.

Существует множество современных модифицированных мастик и растворов, обладающих достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

Применяются различные средства, способные защитить стены от разрушительного воздействия агрессивной химической среды, которая часто содержится в сточных водах.

Гидроизоляция готовой конструкции снаружи битумной мастикой. Проводится для защиты железобетона от влаги, находящейся в грунте, и для повышения степени герметичности

Вот некоторые из эффективных средств для заделки швов и внутренней герметизации:

1. Гидрозатворы расширяющиеся при затвердевании, плотно закрывая все щели. Примеры: Waterplag, Peneplag, Hydrostop. Единственный их минус – высокая стоимость.
2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротекс, Бастион.
3. Материалы для уплотнения глубокие швы пропитанные фиброрезиной Kiilto FIBERPOOL — шнуры и канаты из джута, льна, конопли.
4. Резиновые уплотнительные ленты напр. РезинаЭласт.
5. Жидкое стекло добавляется в цементный раствор
6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

Высококачественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

Убедившись, что соединение между кольцами не пропускает воду, можно установить следующую деталь.

Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать вход для канализационной магистрали. На этом же этапе прокладывается труба и соединяется с баком. Место соединения тщательно герметизируется.

В северных районах трубы, проходящие выше глубины промерзания, дополнительно утепляются, как и верхняя часть накопительного бака.

При правильном подключении трубопровода выход линии должен быть выше среднего уровня сточных вод. Верх резервуара остается свободным.

Горловина монтируется на 3 или 4 кольцо, затем на плиту перекрытия. Печка заводского изготовления имеет круглое отверстие для люка. Еще одно отверстие меньшего диаметра требуется для вентиляционной трубы.

Последний штрих — засыпка. Если в грунт добавить сухой цемент, повысится надежность конструкции, снизится риск разрушения от подвижек грунта.

Ступень №4 — оформление технического отверстия

Лучший вариант для наружной отделки — с плотно закрывающейся крышкой. Его недорогой аналог — просто деревянная крышка на петлях.

Люк необходим для обслуживания выгребной ямы — откачки отходов или замены фильтрующего слоя.

Пластиковая декоративная крышка для крышки люка в виде крупного натурального камня. Полностью закрывает вход, на фоне окружающей зелени смотрится вполне натурально

В последнее время канализационные конструкции принято маскировать, особенно если они выглядят недостаточно эстетично. Для этого приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

Но не обязательно использовать покупной декор, можно собрать элегантную подставку для цветов из деревянных реек и украсить ее цветущими растениями.

Выводы и полезное видео по теме

Несколько советов от профессионалов помогут вам определить тип котлована и построить резервуар из бетонных колец по всем правилам.

Этапы строительства выгребной ямы с подробными комментариями:

Установка бетонных колец:

Полезная информация по люкам:

Как видите, конструкция устройство выгребной ямы из бетонных заготовок доступен даже неопытному строителю. Но помните, что для возведения функциональной конструкции необходимо соблюдение стандартов, выверенный проект, точные расчеты и, скорее всего, помощь монтажников .

Если вы не уверены в своих силах, подумайте об установке. или даже заводской септик.

У Вас есть личный опыт строительства выгребной ямы из железобетонных колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте комментарии — форма обратной связи расположена ниже.

размеры, как сделать своими руками

Комфортное существование невозможно без канализации. В частном доме или на даче это обычно выгребная яма или септик. Второй вариант экологичнее и безопаснее – септик. Он разлагает отходы на нерастворимые осадки, которые оседают на дно, образуя ил, и достаточно чистую воду, которую обычно сбрасывают в грунт для дальнейшей дополнительной очистки. Наверное, самый популярный вариант этой установки – септик из бетонных колец. Технология его возведения проста, построить можно своими руками, стоимость относительно невысокая. Это объясняет его популярность.

Содержание статьи

• 1 Устройство и принцип работы
• 2 Размеры септиков и их количество
  • 2.1 Как определить объем септика
  • 2.2 Количество колонн
  900 29
  • 3 Как сделать
    • 3.1 Общие правила устройства накопительных колонок
    • 3.2 Особенности устройства фильтрационной скважины
    • 3.3 Как закапывать кольца септика
  • 4 Экономичный септик из бетонных колец

  Устройство и принцип работы

  Септик из бетонных колец лучше размещать на хорошо дренируемых грунтах, не склонных к морозному пучиниванию. Корпус септика состоит из нескольких колец, уложенных друг на друга. Даже если у них есть язычки для лучшей фиксации, даже если они скреплены скобами, морозное пучение их сдвинет. В результате – протечки и дорогостоящий ремонт. И не факт, что после ремонта снова не сдвинется с места. Поэтому делать септик из бетонных колец рекомендуется на супесчаных или супесчаных грунтах.

  Если грунты хорошо дренируют воду, уровень грунтовых вод низкий, имеет смысл отводить воду из септика в дренажную колонку. Такое устройство является наиболее оптимальным. При высоком уровне грунтовых вод очищенные сточные воды отводятся на дренажные поля. Их устройство требует больших площадей и не менее значительного объема земляных работ, но иногда работает только такая система.

  Схема септика из бетонных колец

  Схема септика представлена ​​на фото выше. Он состоит из двух рабочих камер, соединенных переливом. В них происходит процесс очистки. Третья колонна представляет собой дренажный колодец (вместо него может быть поле фильтрации), через отверстия в нижней части которого очищенная вода уходит в грунт. Это вкратце об устройстве септика из бетонных колец. Теперь о самом процессе.

  Сточные воды поступают в первую камеру. Он герметичен, с максимально ограниченным потоком воздуха. В условиях дефицита кислорода в ней протекает основной процесс разложения. Органическое вещество перерабатывается микроорганизмами и бактериями. Органические вещества разлагаются на более или менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.

  Через переливную трубу вода с меньшими загрязнениями поступает во вторую камеру. В нем продолжается процесс очистки, но здесь он происходит с обязательным участием кислорода. Поэтому вторая камера оборудована вентиляционной трубой. Здесь органические остатки разлагаются и оседают на дно. Практически чистая вода сбрасывается в дренажную колонку и уходит в грунт, где происходит их окончательная доочистка.

  Размеры септиков и их количество

  Для эффективной очистки стоков они должны находиться в септике не менее 3 дней. Исходя из этого, определяются размеры камер.

  Устройство септика из колец

  Как определить объем септика

  По стандарту минимальный объем септика равен трехкратному суточному расходу воды. На одного человека приходится 200-250 литров. Итого, если у вас в семье 4 человека, то минимальный объем 3 куба. Именно столько должны вмещать накопительные баки, то есть первые две камеры. Третий — фильтрующий столбец — никак не относится к накопительным, поэтому не учитывается.

  Речь шла о стандартах, которые действуют в России. В Европе минимальный объем септика составляет 6 кубометров. И многие считают, что такие размеры более «правильные». Большие объемы сточных вод дольше хранятся в накопительных баках, а значит, лучше очищаются. При использовании нативного стандарта, в случае прихода гостей, легко «переполнить» норму. В результате неочищенные сточные воды попадут в колонну фильтрации, что загрязнит ее и всю прилегающую территорию. Устранение последствий – дорогостоящая и сложная процедура.

  Даже если вы решили придерживаться российских стандартов, при наличии санузла, стиральной и посудомоечной машин, необходимо увеличить объем хотя бы на величину залпового сброса всех этих устройств (санузел — 300 литров, стиральная машина и посудомойки 50 и 20 литров, все вместе — будем считать 400 литров или 0,4 куб. м).

  В соответствии с расчетным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В графе «размеры» диаметр наружный, диаметр внутренний, высота указывают через дробь. Все значения указаны в миллиметрах.

  Размеры стандартных бетонных колец и их объем

  При расчете учитывать, что фактический объем колонны должен быть выше расчетного — стоки никогда не заполняются полностью, а поднимаются только до уровня установленных переливных труб . Именно до уровня этих труб следует разместить расчетное количество стоков.

  Количество колонн

  В септике может быть три накопительных камеры (кроме фильтровальной колонны). Иногда такое устройство более практично — если нужно, например, установить шесть и более колец в каждую из колонн. Глубина ямы в этой ситуации большая. Удобнее/выгоднее сделать три столбика из четырех колец.

  Септик однокамерный из бетонных колец подходит для небольших объемов сточных вод

  Может быть и обратный вариант — требуется небольшой объем септика. Происходит это на дачах периодического приезда с небольшим количеством обслуживающих его дачников. В этом случае колонку можно собрать в одиночку, разделив кольца внутри герметичной перегородкой. и сделать переливное отверстие на необходимом уровне.

  Как сделать

  Самый распространенный принцип построения — линейный. Все столбцы выстроены. Накопительные резервуары можно располагать рядом, а фильтрующие — на некотором расстоянии от них и желательно подальше, чтобы стекающая вода не насыщала почву и не промерзала, усиливая явление морозного пучения.

  Колонны в линию

  Общие правила хранения колонн

  Кольца для септика лучше брать с замками. Их легче монтировать, они меньше смещаются при морозном пучении, тем выше степень герметизации. Перед монтажом желательно обработать их обмазочной гидроизоляцией. Хорошие результаты дают битумная мастика и пропитка глубокого проникновения на цементной основе (типа «Пенетрон»). При такой обработке из септика ничего не вытечет, а внутрь не попадут грунтовые воды.

  Остальные правила устройства септика из бетонных колец следующие:

  Особенности устройства фильтрационной скважины

  При устройстве фильтрационной колонны котлован выкапывается до грунтов, отводящих воду На дно насыпается слой щебня толщиной 20-25 см, поверх него слой песка толщиной 30-40 см. На эту засыпку устанавливаются кольца без дна. В некоторых случаях ставится кольцо с перфорацией — отверстия диаметром не менее 30-50 мм (есть, кстати, и заводские).

  Перфорированные кольца

  При установке перфорированного кольца грунт вокруг него также целесообразно заменить щебнем. Это необходимо для того, чтобы вода лучше стекала. В остальном конструкция фильтрующего колодца из бетонных колец такая же.

  Как закопать кольца септика

  Самый распространенный способ — выкопать общий котлован, установить кольца краном, проложить переливные трубы, заделать все стыки/трещины, заделать, утеплить, затем засыпать и уплотнить грунт. Все хорошо, за исключением того, что количество выкопанного грунта очень велико. Чтобы все было быстро, проще воспользоваться услугами экскаватора. Вручную, своими руками, это долго, а если нанимать бригаду «копов», то долго и дорого. Обычно стоимость бригады землекопов сопоставима со стоимостью вызова спецтехники. Просто техник работает несколько часов, а бригада — несколько дней. Но, возможно, такая ситуация не во всех регионах.

  Экономичный септик из бетонных колец

  Линейное расположение колонн септика требует солидной площади, приходится вывозить большой объем земли.
