Как настроить регулятор тепла на батарее: Терморегулятор для радиатора отопления — принцип работы, монтаж и настройка — Портал о строительстве, ремонте и дизайне

Содержание

термостатический клапан для радиатора, как настроить регулятор тепла, термостат, вентиль, как правильно установить, как работает, как снять

Содержание:

1 Назначение и функции
2 Лучшие терморегуляторы для инкубатора
- 2.1 ТРТ-1000
- 2.2 Terneo EG
3 Устройство термоклапана и существующие виды
- 3.1 Материалы изготовления
- 3.2 Варианты исполнения
4 Настройка и эксплуатация
5 Настройка регулятора
6 Материал изготовления
7 Какими бывают термостатические головки радиатора
8 Установка и регулировка
- 8.1 Как делать?
- 8.2 Как настроить?
9 Как правильно установить
- 9.1 Крепление к стене
- 9.2 Крепление к полу

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Лучшие терморегуляторы для инкубатора

Еще одна актуальная сфера, где необходимы отопительные приборы и контроллеры температурного режима – инкубаторы. Если не пользоваться регуляторами, для эмбрионов может быть опасен как перегрев, так и переохлаждение. Поэтому производители совершенствуют каждую новую модель, повышая точность работы. На основе экспертных оценок, отзывов специалистов были выявлены лидеры.

ТРТ-1000

Используют чаще всего такой терморегулятор для инкубатора «Несушка», где он поддерживает определенную температуру воздуха в термостате. Для синхронной точной работы рядом с термометром располагается датчик температуры, нагреватель можно включать в розетку. На этом этапе можно задавать пороги минимальной и максимальной температуры. В модели ТРТ-1000 предусмотрено 2 уровня регулировки, мощность нагревателя от 20 до 1000 Вт, рабочая температура 20-60 °С. При этом точность срабатывания термоконтроллера 0.2 °С.

Достоинства

Простое управление;
Точное определение текущей температуры;
Низкая цена;
Долгий срок службы;
Световая индикация.

Недостатки

Отсутствие защиты от перегрева;
Иногда встречаются поделки.

Несмотря на простую конструкцию, отсутствие инновационных опций, ТРТ-1000 достаточно востребован в сфере фермерства и домашнего хозяйства. Главную задачу он выполняет, с точностью до 0.2 °С определяет текущий режим работы нагревательного оборудования. Главное, найти оригинальное производство, так как поделок на рынке достаточно много.

Terneo EG

Наиболее популярная модель для высокоточного поддержания нужного климата в инкубаторах. Корпус выполнен из прочного пластика, есть звуковая сигнализация для оповещения о любых изменениях. Оберегая прибор от детей, производитель установил опцию блокировки экрана. Оптимальные пределы температуры 34-39 °С, максимальное отклонение составляет всего 0.015 °С. Мощность нагрузки не превышает 500 Вт. Благодаря алгоритму PID устройство сможет адаптироваться к условиям работы любого инкубатора. Для настройки режима предусмотрено всего 3 кнопки.

Достоинства

Устойчивый корпус;
Защита от перегрева, детей;
Звуковой сигнал;
Легкий монтаж;
Высокая точность определения температуры.

Недостатки

Простоватый дизайн.

За свои деньги это хорошее предложение от украинского производителя. Его можно применять не только в хозяйстве, но и сочетать с бытовыми приборами. Существенных недостатков пользователями выявлено не было, разве что дизайн несколько простоват.

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Как устроена термостатическая головка

Watch this video on YouTube

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

Из бронзы, с последующим хромированием или никелированием.
Из латуни, с покрытием слоем никеля.
Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Настройка и эксплуатация

Пользоваться температурными датчиками можно, в принципе, уже с промышленными настройками. Но они почти наверняка будут отличаться от оптимальных параметров. Корректировка начинается с запуска отопительной системы без регулятора и с замера создающейся температуры. Этот замер производится строго в том месте, которое необходимо обслуживать в первую очередь. К сведению: при настройке двери и окна основательно закрывают, не оставляя даже небольших щелей.

Головная часть термостата выставляется на режим, обеспечивающий полностью открытый просвет. Как только температура превзойдет желаемый показатель на 5 градусов, регулятор переключают в закрытое положение. Обнаружив падение температуры до наиболее приемлемого уровня, следует плавно открывать регулирующее устройство. Тогда, заметив шум и начало прогрева радиатора, следует остановить дальнейшие манипуляции и записать текущее положение регулятора. Впоследствии, чтобы жить с комфортом, придется указывать именно такое положение регулятора.

Конечно, некоего универсального положения его не будет. Дополнительные настройки выполняются при смене сезона или при резком похолодании (оттепели). Если настройка устройства будет производиться вручную, желательно сразу монтировать его там, где доступ окажется удобнее всего. Впрочем, для автоматизированных систем то же самое правило действует в большинстве случаев. Ведь доступ понадобится все равно для монтажа, первичной настройки, обслуживания, ремонта и последующего демонтажа.

Перед настройкой рекомендуется отключать вытяжки и кондиционирующее оборудование. Если регулятор выполнен на основе современной электроники, настройка сводится к выбору режимов теплоснабжения. В загородном жилье и на дачах выбирают чаще всего интенсивный прогрев в выходные дни и профилактику заморозки системы в будни. Конечно, в зависимости от индивидуальных потребностей ситуация может быть совсем иной. Остальные нюансы настройки зависят от особенностей применяемого оборудования.

Настройка регулятора

Чтобы устройство работало корректно и поддерживало нужную температуру, необходимо провести предварительную настройку. При работающем отоплении в комнате закрыть двери, установить термометр там, где считаете правильным контролировать температуру. Теперь приступаем к настройке:

Открыть поток теплоносителя полностью. Это делают, повернув термоголовку до упора влево.
Температура начнет подниматься. Когда она станет выше на 5-6oC, переходим к следующему пункту.
Перекрыть поток теплоносителя, повернув головку термостата вправо до упора. В комнате постепенно будет становиться прохладнее.
При достижении желаемой температуры, начинайте постепенно открывать вентиль. Как только услышите, что теплоноситель зашумел, а корпус на ощупь стал теплым, вращать переставайте. Это и будет то положение, термоголовки, при котором будет поддерживаться комфортная для вас температура. Обычно на колпачке нанесены отметки — цифры — по ним и можно ориентироваться.

Регулировка термостата несложная процедура, но именно она позволяет откалибровать его под ваши требования. Большей частью последовательность стандартная, но иногда может отличаться. Тогда в паспорте к изделию должна быть расписана вся последовательность действий. Некоторые фирмы даже сняли видео ролики, которые наглядно демонстрируют, как нужно устанавливать и регулировать их продукцию.

Материал изготовления

Корпус вентиля делают из стойкого к коррозии металла, сверху никелируют либо хромируют.

Клапана делают из следующих материалов:

бронзовые с покрытием никеля или хрома;
латунные с никелевым слоем;
из нержавеющей стали.

Лучшими считаются клапана из нержавеющей стали. Они химически нейтральны, не подвержены коррозии, не вступают в реакцию с другими металлами. Цена у них выше, чем у никелированных или хромированных. В продаже клапана из нержавейки бывают не часто, поэтому чаще всего в домах или квартирах можно увидеть бронзовые или латунные изделия.

Вентили из бронзы или латуни по длительности срока службы не различаются. Всё зависит от того, насколько качественно выполнен сплав. Что касается изделий известных производителей, вопроса о качестве не возникает. Доверять или нет неизвестным производителям — дело спорное

Однако при покупке нужно обратить внимание на то, чтобы на корпусе был изображён вектор потока. Без этой стрелки изделие не качественное.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

ручными;
механическими;
электронными.

У них одинаковое предназначение, но пользовательские свойства разные:

Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет стоит не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.
Механические — более сложные в устройстве, они могут поддерживать нужную температуру в заданном режиме. В основе прибора — сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора отопления довольно удобный в использовании и популярный среди потребителей из-за простоты в обслуживании.
Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определённое время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газ, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей задачей, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
в комнате кладут термометр;
клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
ждут до тех пор, пока понижающаяся температура не станет комфортной;
плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
вращение прекращают, оставляя клапан в данном положении;
если нужно изменить комфортность температуры, используют регулятор термоголовки.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Дата: 25 сентября 2020

Терморегулятор для радиатора отопления установка и настройка

Во время холодов, для создания комфортных условий нахождения в помещениях, как правило, используют радиаторы отопления. Очень часто, в централизованных и индивидуальных системах подачи теплоносителя, батареи имеют неправильную настройку, за счет чего, в комнатах происходит сильный скачек температурных показателей в сторону повышения. Чтобы хоть как-то спастись от чересчур сухого и душного воздуха, люди проветривают свои помещения, открывая оконные створки и форточки, тем самым «отапливая» улицу.

Для решения этой задачи и создания оптимальных температурных условий, стали использовать терморегуляторы для радиаторов отопления. Этот прибор дает возможность удобно управлять температурными показателями в жилом помещении и обеспечивает более рациональный расход энергоресурсов. О том какой термостат лучше выбрать, как он работает и как правильно его установить расскажет Вам наш обзор.

Терморегулятор поддерживает оптимальный микроклимат

Запорно-регулирующая арматура и ее особенности

Любая отопительная система должна оснащаться устройствами контроля подачи тепла, это позволяет не только поддерживать определенный диапазон температур, но и решать проблемы безопасности. При аварийной ситуации, в случае протечки или замены батареи, последнюю можно демонтировать, не выключая весь греющий контур. Для регулировки интенсивности подачи теплоносителя используются следующие детали:

Шаровый кран

Запорная арматура такого вида пригодна только для полного отключения радиатора, так как функционирует в режиме – «открыто и закрыто». Данное приспособление не наилучший вариант для корректировки температурных значений. Теоретически – да, он может выполнять эту функцию, но практически – быстро выйдет из строя и потребует ремонта или полной замены. Дело в том, что твердые микрочастицы железа и прочих мусорных включений, которые курсируют по трубам вместе с водой, неизбежно оставляют повреждения, в виде царапин, на гладко полированном шаровом механизме. Вследствие чего, у крана, находящегося в промежуточном состоянии, нарушается герметичность.

Шаровый кран

Конусный вентиль

Хороший и бюджетный по стоимости способ решить проблему регулировки температуры батареи. Он отлично справляется с задачей смены интенсивности подачи теплоносителя, но минусом его выступает то, что все подобные операции придется проделывать в ручном режиме. Разметка на данном устройстве не предполагается, поэтому подбирать оптимальное положение вентиля нужно будет опытным путем. Как следствие, постоянное «верчение» краном, в надежде привести температурные показатели в норму, не пройдет для него бесследно – очень часто из строя выходит защитный колпачок устройства.

Вентили регулировки

Автоматический терморегулятор

Для максимально эффективной отдачи тепловой энергии с приборов отопления используются инновационные технологические решения в виде термостатических вентилей, называемых еще терморегуляторами. Они дают возможность потребителю энергоресурсов создавать идеальные условия микроклимата в доме, задавать желаемый промежуток среднесуточных температур в комнатах. С таким устройством владелец помещений может произвести настройку отопительного оборудования так, чтобы максимально снизить свои расходы на оплату энергоресурсов.

Виды термостатов

Все три вида комплектующих изменяют температуру методом количественного объема горячей жидкости в батареях – при увеличении скорости протока последнего, в батарее температура повышается, при обратном действии – понижается.

Виды терморегуляторов: принцип работы и внутреннее устройство

Все термостатические вентили имеют одинаковую конструкцию и состоят из 2-х элементов – клапана и термического компонента, регулирующего работу этого самого клапана. Сегодняшний рынок стройматериалов представлен тремя видами термостатов. Они могут разниться по методу передачи импульса на термоголовку. Сигнал может исходить от:

теплоносителя;
воздуха в доме;
воздушных масс за территорией обогреваемых квадратных метров.

По принципу действия данные приборы практически одинаковы, а вот способ управления у них бывает разный: ручной, механический и автоматический или, как еще его именуют, электронный.

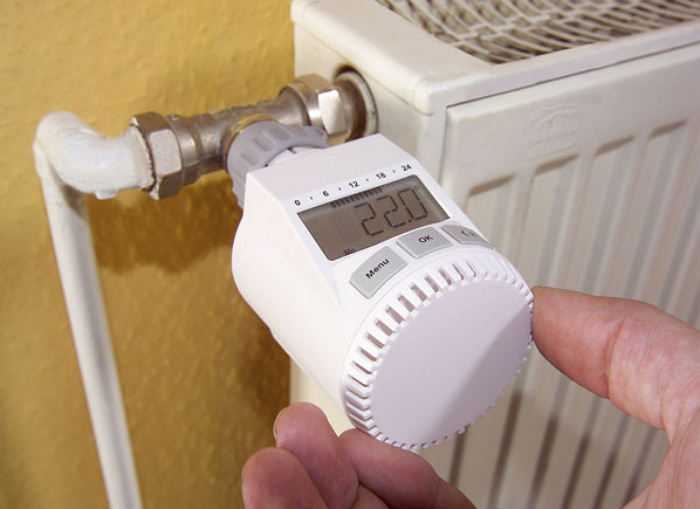

Электронный термостат

Самые простые терморегуляторы

Первыми на рынке появились приборы, которые реагировали на градус жидкости в системе. Их еще называют терморегуляторами первого поколения. Данные аппараты управляются в ручном режиме и имеют конструкцию конусного вентиля, описанного выше. Вся регулировка происходит методом проб и неудач, опытным путем, так как никаких значений на вентиле не предусмотрено. Это самый дешевый вариант подобного оборудования.

Простой терморегулятор

Далее был разработан модельный ряд, такого же принципа управления, но с улучшенными изменениями. То есть, регулировка происходит по-прежнему вручную, но для удобства использования на шкалу крышки нанесены шесть цифр, отвечающие за силу нагрева радиатора. Если вентиль поставлен на отметку «ноль», то термостат полностью перекрывает доступ теплоносителя к радиатору и последний можно заменить, не сливая воду со всей системы. Когда регулятор выставлен в положение «Один» или «Снежинка», то это говорит о том, что через батарею подается минимальное количество теплой жидкости, способное предотвратить последнюю от разморозки. Остальные четыре цифры дают возможность отрегулировать желаемый уровень тепла, в промежутке от +14 до +29 С.

Механический прибор

Монтаж механического термостата возможен как вентилем вверх, так и в горизонтальном положении. При установке головки по горизонту, ее можно будет, по надобности, заменить усовершенствованной термоголовкой, которая устанавливается строго горизонтально относительно пола.

Видео. Как подключить термостат

Инновационные терморегуляторы

Термостат на основе сильфона – это полностью автоматический терморегулятор, не требующий ручных манипуляций. Сильфон представляет собой баллон со сверхпрочной оболочкой, заполненной различными химическими веществами. При обильном нагреве, последние способны изменять свой объем в пользу расширения, при этом растягивая сильфон, который впоследствии поднимает металлический рычаг, регулирующий движение клапана.

Последний, частично перекрывает трубу, снижая интенсивность поступления теплого потока в отопитель. При снижении температуры воздуха, сильфон сжимается, втягивая обратно клапан и открывая сечение трубы, за счет чего поток в батарею увеличивается.

Автоматический регулятор

Крупные производители выпускают два вида сильфонов – основанные на жидкости и газе. Наполненные определенным газообразным веществом, они способны очень оперативно реагировать на изменение комнатной температуры в то время, как на основе жидкости, на подобную смену градусов, сильфон отзывается намного медленней. Но последние – намного точнее своих аналогов и более качественно взаимодействуют с движущим механизмом.

Важно! Устанавливать подобные конструктивные компоненты отопительной системы необходимо строго горизонтально. В противном случае, при вертикальном монтаже, термоголовка с сильфоном попадет под потоки теплого воздуха, идущего от отопительного прибора. Поэтому механизм закрытия клапана сработает намного раньше, и реальные градусы в комнате не будут соответствовать выставленным значениям на терморегуляторе.

Из вышесказанного следует, что термостаты нового поколения способны сами выполнять контроль за теплообменом в комнате, регулируя интенсивность потока теплоносителя. Пользователю достаточно один раз задать необходимые параметры желаемого микроклимата и далее автоматика все сделает сама. Обычно данные устройства состоят из датчика, подключенного к агрегатам котла и самого термостата, размещенного в трубе подачи теплой жидкости.

Название помещения	Температура, С	Результирующая температура, С	Влажность воздуха, %	Скорость движения воздуха, м/с
Жилые комнаты	19-24	18-23	60	0,2
Кухня	19-26	18-25	н/н	0,2
Санузел	19-26	18-26	н/н	0,2
Прихожая	17-22	16-21	60	0,2
Лестничная площадка	15-20	14-19	н/н	0,3
Кладовка	13-22	12-21	н/н	н/н

Таблица рекомендованных температур жилых помещений в холодное время года

На правильной и эффективной работе термоголовок подобного типа сильно сказывается загромождение радиаторов отопления различным декоративным обрамлением или завешивание плотными шторами. Для таких случаев рекомендовано использовать оборудование с ручной регулировкой или с выносными термодатчиками. Такие аппараты способны фиксировать температурные показатели в противоположном от радиатора месте или вообще вне помещения. К примеру, беспроводной встраиваемый датчик, размещенный вне дома, оперативно реагирует на колебания погоды. Если за окном произошло похолодание, то интенсивность обогрева помещения автоматически увеличивается.

Важно! Для терморегулирующих устройств в продаже есть специальные защитные кожухи, предотвращающие к ним доступ посторонних лиц. Это актуально для людей, у которых в семье есть маленькие дети.

Конструктивные особенности

На сегодняшний день существуют термостаты с различным управлением – электрическим блоком и по типу прямого действия. Электроуправление подразумевает два вида регулировки:

Отправку импульса клапанам, размещенным на подающих трубах, непосредственно перед обогревателями;
Посыл сигнала на автоматику котла или тепловых насосов.

Термостаты прямого спектра действия монтируются на трубу подачи теплой жидкости перед обогревательным прибором. Значение градусов настраивается простым перекрывание/открыванием потока подачи теплоносителя.

Внутреннее устройство терморегуляторов

Регуляторы в одно и двухтрубной системах отопления

Производителями предусмотрено два типа термостатов. Первый вид создан специально для однотрубного отопительного контура и функционирует, поддерживая необходимый баланс в гидравлике отопительной системы. Данный параметр давления стабильный, благодаря равномерному расходу теплоносителя, который предварительно устанавливается на определенном уровне.

При двухтрубном исполнении применяется специальный тип терморегуляторов, рассчитанный на нормальную работу, даже при быстрых и неожиданных скачках давления. Устройства оснащены малым сечением и характеризуются высоким сопротивлением к подобным явлениям. Данные приборы можно поделить на 2 категории:

Нуждающиеся в дополнительных мероприятиях по настройке гидравлики;
Не требующие подобных настроек.

При задействовании термостата второй категории, без допнастройки, все обогреватели, расположенные на одной линии, будут иметь практически равный расход тепловой жидкости, хотя теплопотери в каждой комнате разные. По факту, полученный тепловой результат будет следующий: при прохождении по батареи объема горячей воды, больше требуемого – помещение будет перегреваться, в противном случае наоборот – будет недополучать тепло. Чтобы не возникало подобных ситуаций,

необходимо устанавливать терморегулятор для каждого радиатора отдельно.

Примеры установки

Желательнее ставить термостаты первой категории, правильно настроенные – они обеспечат оптимальную работу клапанов, и как следствие комфортный микроклимат в каждой комнате.

Многие потребители задаются вопросом, нужно ли устанавливать терморегулятор для чугунного радиатора. Ответ положительный – независимо от типа батареи, с термостатом она работает эффективнее. Единственное, что из-за высокой инертности чугуна, регулировка происходит медленнее.

Важно! Качественная продукция всегда подкреплена соответствующими сертификатами, подтверждающими это.

Достоинства терморегуляторов

Дизайн, который гармонично впишется в любой интерьер.
Простота установки – эти детали отопительных контуров легко монтируются как в новые, так и в эксплуатируемые отопительные системы.
Удобство пользованием – для создания комфортных температурных показателей достаточно один раз повернуть ручку прибора.
Длительный срок эксплуатации. Количество рабочих циклов «сжиманий-разжиманий» сильфонов превышает 1 млн. раз, что эквивалентно 100 годам использования прибора. При этом не требуется какая-либо дополнительная профилактика движущих узлов.
Отпадает необходимость открывания/закрывания окон в зимний период из-за чрезмерной жары, созданной системой отопления.
Точность поддержания заданного температурного режима до 1 градуса.
Равномерное распределение теплопотоков в отопительном контуре, позволяет более рационально использовать энергоресурсы.
Термостат способен оперативно отреагировать на повышение комнатной температуры от внешних источников, таких как, к примеру солнечные лучи, скопление людей и т.д. и своевременно снизить теплоотдачу радиаторов.
В индивидуальных системах отопления экономия горючих материалов, а значит и выбросов вредных веществ в атмосферу, достигает до 25%.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
Перед монтажом устройства, рекомендовано
изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
На время отключения отопительной системы, регуляторы открываются полностью.

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
Соединяют подводные трубы от стояка с обвязкой;
Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Важно! Эффективность работы термостатов на биметаллических и алюминиевых и стальных батареях намного выше, так как последние имеют низкую инерционную способность.

Видео. Виды и преимущества терморегулятора

Советы по выбору

Для того чтобы Ваше приобретение приносило ожидаемый результат на протяжении длительного периода, то к его подбору нужно отнестись с полным знанием дела. Ниже представлены общие рекомендации, как выбрать терморегулятор:

Автоматические устройства имеют значительно большую стоимость нежели ручные аналоги, но они и не требуют постоянного вмешательства со стороны человека;
Приобретая регулятор убедитесь в его соответствии с Вашей системой отопления;
Отдавайте предпочтение только проверенным производителям, которые имеют хорошие отзывы и характеризуются, как надежные. Сегодня список торговых марок настолько широк, что даже опытному сантехнику можно потеряться в выборе. Поэтому ниже представлена линейка наилучших брендов, чьи товары занимают ведущие позиции в разнообразных рейтингах: Valtek, Far, Danfoss, Oventrop, Caleffi, «Теплоконтроль». Каждый из них отличается модельным рядом, страной производителем и ценовым сегментом.
Качество оборудования должно подкрепляться соответствующими сертификатами и гарантийным сроком не менее трех лет.

Виды терморегуляторов

Электронные

Механические

Настройка регулятора напряжения для 8-вольтовой батареи

1 июня 2009 г. | Автор Bond Hanson

Это ответ на мартовский вопрос читателя, который хотел знать, может ли он поставить 8-вольтовую батарею в свой Thunderbird 1955 года выпуска, «ничего не меняя».

Для перехода на 8-вольтовую батарею не нужно менять детали, но необходимо отрегулировать регулятор напряжения, чтобы он оставался заряженным.

Для регулировки регулятора вам понадобится вольтметр, показывающий десятые доли вольта, и лучше иметь руководство по ремонту.

Эти инструкции относятся к обычным 3-секционным регуляторам. Если у вас есть регулятор с одним выключателем или 2-секционный регулятор, вам потребуется руководство по ремонту и адаптация этих процедур.

Аккумулятор должен быть почти полностью заряжен. Источник питания модели поезда постоянного тока выполнит эту работу, если вы установите его на напряжение 9,5-10 вольт, когда он подключен к аккумулятору. Полностью заряженная 8-вольтовая батарея должна показывать около 8,4 вольт.

1. Снимите крышку регулятора напряжения. Если он приклепан, вы можете высверлить заклепки с нижней стороны, а затем использовать винты для листового металла, чтобы снова прикрепить его.

2. Подсоедините вольтметр к аккумулятору и запустите двигатель.

3. Сначала вам нужно будет отрегулировать часть регулятора напряжения, а затем вырез. Не вносите никаких регулировок в блок с намотанным на него толстым медным проводом — именно регулятор тока и сброс могут привести к тому, что генератор сгорит или будет заряжаться со слишком низкой скоростью.

4. Регулятор напряжения представляет собой узел, который обмотан тонким медным проводом с нормально замкнутыми контактами при выключенном двигателе. Вы захотите немного увеличить натяжение винтовой пружины сбоку. Регулировка выполняется либо с помощью винта на кронштейне пружины, либо с помощью острогубцев, чтобы согнуть крючок, удерживающий пружину, на конце, ближайшем к основанию регулятора.

5. Запустите двигатель и держите его на высоких оборотах холостого хода. Аккуратно наденьте крышку и запишите напряжение; оно должно быть от 9,2 до 9,5 вольт при закрытой крышке. Затем вы можете внести дополнительные корректировки по мере необходимости, но если крышка снята, разница в температуре даст вам неверные показания. Я всегда просто держу крышку рукой, чтобы проверить показания. Будьте осторожны при надевании и снятии крышки, чтобы не вызвать короткое замыкание.

6. Последнее, что нужно сделать, это отрегулировать вырез. Это секция, контакты которой нормально размыкаются при выключенном двигателе. Вам нужно, чтобы двигатель работал на малых оборотах холостого хода. Немного увеличьте натяжение пружины на вырезе. Вы будете медленно увеличивать скорость до тех пор, пока предохранитель не закроется на 2 или 3 десятых вольта выше напряжения батареи. Цель состоит в том, чтобы выключатель был открыт, когда двигатель замедляется до холостого хода, и был открыт, когда двигатель выключен, а когда двигатель поднимается выше холостого хода, выключатель закрывается, и генератор начинает заряжаться. (Если по какой-то причине контакты отключения случайно замкнуты при выключенном двигателе, аккумулятор разрядится, а также может потребоваться переполяризация генератора — для этого см. руководство по ремонту).

Впервые я начал заниматься 8-вольтовыми преобразователями в 1960-х годах, когда люди еще ездили на автомобилях с 6-вольтовыми системами. На самом деле стартер прослужит дольше, так как машина будет заводиться намного быстрее, а нагреваться и изнашиваться будет гораздо меньше. Лампы рассчитаны на работу от 8 вольт в течение многих лет (иногда на них написано 6-8 вольт). Старые автомобили с годами развивают небольшое сопротивление в соединениях, поэтому 8-вольтовая система также помогает в этом отношении.

Кстати, теперь у меня есть машина с гидравлическим насосом, который управляет стеклоподъемниками и сиденьем. Я бы преобразовал его в 12 вольт, но вместо этого перешел на 8 вольт, чтобы упростить задачу.

Бонд Хэнсон

Бывший механик гаража и представительства Ford, Флоренция, Орегон

Как заменить батарею в термостате Honeywell

Дома слишком жарко? Слишком холодно? Возможно, ваш термостат не работает должным образом. Прежде чем вызывать специалиста по отоплению или охлаждению, проверьте, не вызваны ли проблемы с температурой в вашем доме чем-то, что вы можете исправить самостоятельно, например, разряженной батареей в термостате.

Это также может вас заинтересовать: Heat Check: 5 лучших умных термостатов для дома

Если у вас есть термостат Honeywell, заменить батарею своими руками несложно. Вот что делать.

Батарейки для термостатов

Как правило, срок службы большинства батарей для термостатов составляет не менее восьми месяцев. Если у вас есть термостат Honeywell, вы можете ожидать, что батареи прослужат до года. Что хорошо в цифровых термостатах, так это то, что даже если у вас отключат электроэнергию, они сохранят свои настройки. Термостаты Honeywell имеют индикатор низкого заряда батареи. После того, как загорится этот индикатор, у вас будет около 60 дней, чтобы заменить батареи.

Как снять крышку с термостата Honeywell?

Если вы считаете, что проблема заключается в разряженных или разряженных батареях, замените их. Первым делом нужно снять крышку аккумуляторного отсека. Существует два типа термостатов Honeywell: программируемые и непрограммируемые. Сначала мы обсудим программируемый тип, так как он немного сложнее.

Программируемый термостат Honeywell имеет светодиодные индикаторы температуры и сенсорную панель для установки и контроля температуры. Если это похоже на ваш термостат, сначала потяните за нижний правый угол термостата, чтобы ослабить его. Затем вы можете отделить крышку от корпуса термостата, который остается прикрепленным к стене.

Если у вас круглый непрограммируемый термостат Honeywell, вы можете снять крышку, просунув палец под внешнее пластиковое кольцо и потянув ее на себя.

А декоративная накладка? Если ваш термостат имеет один из них, необходимо выполнить еще пару шагов. Во-первых, выключите электричество к вашему термостату. Затем используйте советы, упомянутые выше, чтобы снять внешнюю крышку. Затем с помощью отвертки (скорее всего, крестовой) открутите винты с обеих сторон корпуса термостата. Отодвиньте термостат от стены, затем отвинтите винты вверху и внизу крышки, чтобы снять ее со стены.

Как заменить батарейки в термостате Honeywell?

Теперь пришло время заменить севшие батарейки. Во-первых, убедитесь, что у вас есть две новые батарейки типа АА или ААА, в зависимости от размера вашего термостата. Лучше всего заменить обе батареи, даже если вы думаете, что одна из них все еще может работать. Вы найдете отсек для батареек сбоку термостата Honeywell. Сверху должна быть кнопка, которую можно нажать. Нажмите на нее, а затем вытащите отсек. Извлеките старые батарейки, отметив, где находятся положительный и отрицательный полюса. Утилизируйте их надлежащим образом, а затем вставьте новые батареи. Вставьте батарейный отсек на место, сначала дном. Небольшой толчок, и он должен вернуться на место.

Со свежими батарейками термостат автоматически включится через несколько минут.

Другие статьи по теме:

Сколько стоит замена или установка термостатов?
Умный кондиционер — не глупая идея, если вы хотите сократить расходы на климат-контроль
15 способов сэкономить на счетах за электричество
Как перезарядить кольцевой дверной звонок
Как настроить кольцевой дверной звонок

Поиск и устранение неисправностей

Вы вставили новые батарейки в термостат Honeywell, но он все еще не работает. Давайте рассмотрим некоторые распространенные проблемы и способы их устранения.

Во-первых, есть ли у вас подходящие батареи?

Если вы не уверены, проверьте внутреннюю часть батарейного отсека. Там должно быть небольшое примечание о том, какой размер батареи использовать. Наиболее распространены батарейки типа АА 1,5 В. Если вы используете неправильный размер, может не хватить мощности для запуска вашего термостата. Как мы упоминали выше, обязательно меняйте обе батареи одновременно. Если одна батарея новая и мощная, а другая старая и слабая, это также может повлиять на работу вашего термостата.

Правильно ли вы установили батареи?

Выше мы упоминали о необходимости отрицательной и положительной сторон аккумуляторов. На внутренней стороне батарейного отсека должна быть маркировка, указывающая, какой конец батареи куда следует вставить. Дважды проверьте, правильно ли установлены батареи.

Если ничего не помогло…

Если термостат по-прежнему не работает должным образом, вы можете рассмотреть возможность сброса до заводских настроек. Будьте осторожны при этом, так как вы потеряете все свои настройки. Сброс — это хороший способ исправить постоянные проблемы, но помните, что ваш термостат вернется к общим заводским настройкам.
