Стабилизатор напряжения 220в для дома своими руками схема

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания. Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками. Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств. Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции.

Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт. Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
5. Логического контроллера на микросхемах.
6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
7. Светодиодов в качестве индикаторов.
8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
9. Электрического автомата, либо предохранителя.
10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками. После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов. Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться. Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка. Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций. Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2. Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху. Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита. Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см

2, и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522. Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно. Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм². С таким сечением провода трансформатор не нагреется. Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

1. Симисторы (отптроны) МОС 3041 – 7 шт.
2. Симисторы ВТА 41 – 800 В – 7 шт.
3. КР 1158 ЕН 6А (DА1) стабилизатор.
4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
7. Резисторы С2 – 23, с допуском 1% — 7 шт.
8. Резисторы любого номинала с допуском 5% — 30 шт.
9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
10. Конденсаторы электролитические – 4 шт (для С5 – 1).
11. Конденсаторы пленочные (С4 – 8).
12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А. Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см². Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см². Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди. Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью. Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками. В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине. Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки. Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств. Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети. При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину. Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом. Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени. https://www.youtube.com/watch?v=ogZY-Ed4Bso

⚡️Самодельный стабилизатор напряжения 220в | radiochipi.ru

На чтение 3 мин Опубликовано 01.10.2017 Обновлено 14.03.2020

Электронный стабилизатор напряжения — это промежуточное устройство между бытовой электросети и электропотребителем (нагрузкой). Такое устройство предназначено для поддержания напряжения на определенном уровне, а в частности 220В.

Нередко случается в квартирах, а часто в своих домах, напряжения в розетке далеко от идеала 220В, оно или сильно занижено, либо завышено, а порой просто резко скачет. В таких ситуациях включенные бытовые приборы в розетку ведут себя как-то странно, освещение тускло горит, холодильник начинает гудеть, вода в электрочайнике медленно закипает. На помощь нам приходит стабилизатор сетевого напряжения.

[info]Стабилизаторы бывают промышленные и бытовые. Промышленные стабилизаторы напряжения работают от трех фазного напряжения 380В, бытовые от однофазного и делятся на электронные, феррорезонансные, релейные, электромеханические, инверторные.[/info]

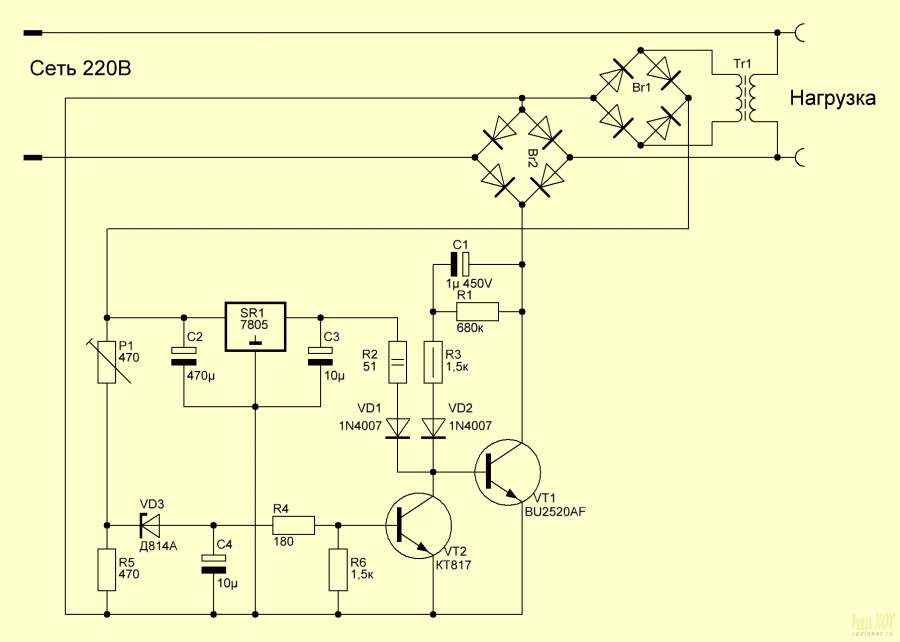

Рассмотрим принципиальную схему упрощенного электронного стабилизатора напряжения. В диодном мосту VD2 по диагонали расположен полевой транзистор VT2, когда он закрыт, то первичная обмотка вольтодобавочного трансформатора Т1 отключена от сети. Выходное U на холостом ходу, равно сетевому за исключением, малого падения напряжения на вторичной обмотке трансформатора Т1.

По схеме начало первичной обмотки L1-1 трансформатора Т1 соединен непосредственно к сети 220В. Для того чтобы подключить второй конец первичной обмотки L2-1’ трансформатора Т1 к сети 220В, необходимо открыть полевой транзистор VT2 (IRF840), после чего к нагрузке приложится сумма напряжений на вторичной обмотке L1 1-2, L2 2’-1’ и напряжения сети.

На биполярный транзистор VT1 структуры n-p-n перехода подается напряжение, через нагрузку, трансформатор Т2 и диодный мост VD1. Потенциометром R1 выставляется выходное U=220В порог срабатывания устройства на нагрузке, биполярный транзистор VT1 открывается, при этом транзистор VT2 закрывается. Если напряжение в сети упадет и станет ниже 220В, то закроется транзистор VT1, откроется транзистор VT2.

Диодный мост VD1 КЦ405В выпрямляет переменное U=12В на вторичной обмотке трансформатора Т2, после постоянное напряжение подается на стабилизатор DA1 КР142ЕН8А и запитывает коллекторную цепь транзистора VT1 КТ972А. Конденсатор С5 и резистор R6 соединены параллельно истоку стоку транзистора VT2 и образуют гасящую цепочку от нежелательных скачков напряжения. С1 выполняет роль фильтрующего конденсатора от сетевых помех, тем самым улучшает процесс работы устройства.

Подбирая номиналы сопротивлений резисторов R3, R5 добиваются наилучшей и устойчивой работы стабилизации напряжения. Включение/выключение устройства и нагрузки осуществляется выключателем SA1. В стабилизаторе напряжения предусмотрено отключение стабилизирующего напряжения на нагрузке выключателем SA2. Собранный по схеме стабилизатор включают в сеть 220В и переменным резистором R1 выставляют U=220В на нагрузке.

С каталогом масляных трансформаторов можно ознакомиться по ссылке.

Вольтодобавочный трансформатор Т1 собран на основе готового трансформатора марки СТ-320, ранее использовавшегося в БП-1 блоках питания телевизоров УЛПЦТ-59. Трансформатор необходимо разобрать полностью, снять магнитосердечник, после чего смотать все вторичные обмотки, необходимо оставить только сетевую (первичную обмотку). Заново намотать поровну вторичные обмотки эмалированным медным проводом ПЭВ, ПЭЛ.

Одинаковые две катушки имеют следующие намоточные данные:

Полевой транзистор VT2 необходимо закрепить на радиаторе!

Автоматический стабилизатор напряжения от 5 кВА до 10 кВА — 220 В, 120 В

on 13 июля 2021 г. by Swagatam 86 комментариев

Стабилизатор напряжения в диапазоне кВА представляет собой мощный стабилизатор напряжения переменного тока, специально разработанный для контроля и стабилизации колебаний высокого напряжения для электрооборудования большой мощности.

В этой статье мы обсуждаем простую в сборке 7-ступенчатую схему стабилизатора высокой мощности порядка 5000–1000 Вт, которую можно использовать для управления колебаниями сети переменного тока и для получения очень точных стабилизированных выходных напряжений для наших бытовых электроприборов. .

Работа схемы

Предлагаемый точный 7-релейный стабилизатор напряжения сети, управляемый операционным усилителем. Концепция схемы довольно проста. Он использует дискретные операционные усилители, подключенные в качестве компараторов для измерения уровней напряжения.

Как видно на диаграмме, инвертирующие входы каждого операционного усилителя снабжены последовательно увеличивающимися опорными уровнями напряжения с помощью ряда предустановок, которые снижают определенное количество напряжения на самом себе.

Каждый операционный усилитель сравнивает это напряжение с общим уровнем сетевого переменного напряжения образца, подаваемым на неинвертирующие входы операционных усилителей.

Пока эта выборка напряжения ниже опорного уровня, соответствующие операционные усилители удерживают свои выходы на низком уровне, а последующие ступени транзисторных реле остаются неактивными, однако в случае, если уровни напряжения имеют тенденцию отклоняться от своего нормального диапазона, соответствующие реле срабатывают и переключают отводы трансформатора, так что выходной сигнал соответствующим образом выравнивается и корректируется.

Например, если входное переменное напряжение имеет тенденцию к падению, могут сработать верхние реле, соединяющие соответствующие отводы более высокого напряжения с выходом, и наоборот, если напряжение резко возрастет.

Здесь выходные соединения операционных усилителей гарантируют, что только одна оптопара и, следовательно, только одно реле активируется одновременно.

Список деталей

• P1—P8 = 10 K Preset,
• A1—A8 = IC 324 (2 Nos)
• R1—R8 = 1 K,
• Все диоды = 1N4007,
• Все реле = 12 В, 400 Ом, SPDT,
• Все оптопары = MCT2E или эквивалент,

Трансформатор = Розовый Отвод — отвод нормального напряжения, верхние отводы в порядке убывания порядка 25 вольт, в то время как нижние отводы находятся в возрастающем порядке 25 вольт.

Полная принципиальная схема предлагаемого точного 7-каскадного стабилизатора сетевого напряжения, управляемого операционным усилителем.

Детали распиновки микросхемы LM324



Принципиальная схема

Модернизация до твердотельной версии с использованием SSR

На приведенной ниже диаграмме показана довольно простая конструкция стабилизатора напряжения, который может поддерживать огромную выходную мощность в диапазоне от 5 до 10 кВА. Использование твердотельных реле или твердотельных реле упрощает настройку выходного каскада и делает его очень точным — благодаря современным твердотельным реле, которые предназначены для запуска большой мощности в ответ на меньшие входные потенциалы постоянного тока.

Схема  Описание

Предлагаемая схема простого автоматического стабилизатора напряжения большой емкости проста для понимания. Все операционные усилители расположены в стандартных режимах компаратора напряжения.

Предустановки от P1 до P7 можно настроить в соответствии с требуемыми точками срабатывания, которые будут соответствовать переключению выходного твердотельного реле и последующему выбору ответвлений трансформатора.

Центральный зеленый TAP представляет собой нормальное выходное напряжение, нижние TAP постепенно создают более высокие напряжения, а верхние TAP настроены на более низкие напряжения.

Эти TAP выбираются соответствующими твердотельными реле в зависимости от изменения напряжения переменного тока, таким образом регулируя выходное напряжение приборов до нормального уровня.

Эта схема была запрошена г-ном Александром, и данные SSR были предоставлены им.

Список деталей

• R1–R9 = 1 кОм, 1/4 Вт,
• R10 = 10 кОм, 1/4 Вт
• P1–P8 = 10 кОм, предустановка,
• C1 = 1000 мкФ /25В
• VR1 = 10K Предустановка,
• операционные усилители = IC 324,

Трансформатор = входное напряжение 230 или 120 вольт, отводы — повышающие/понижающие уровни напряжения (TAP) согласно индивидуальным спецификациям.

SSR = 10 кВА/230 вольт = выход, от 5 до 32 вольт постоянного тока = вход

Полная схема предлагаемой простой схемы автоматического стабилизатора напряжения от 5 кВА до 10 кВА при 220 В, 120 В

Схема схемы твердотельного стабилизатора напряжения SSR

Изображение SSR

О компании Swagatam

Я инженер-электронщик ( dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Схема автоматического стабилизатора напряжения для телевизоров и холодильников

106 Комментарии

Здесь мы изучим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который можно применять для защиты бытовой техники, такой как телевизор и холодильник, от колебаний напряжения.

Стабилизатор напряжения — это устройство, предназначенное для обнаружения несоответствующих колебаний напряжения на входах сети переменного тока и корректировки их для создания стабилизированного напряжения для подключенных приборов или гаджетов.

Как работает схема

Ссылаясь на рисунок, мы видим, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741. Он становится секцией управления всей конструкции. Операционный усилитель подключен как компаратор, мы все знают, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Его два входа подходят для указанных операций.

Вывод № 2 микросхемы фиксируется на опорном уровне, создаваемом резистором R1 и стабилитроном, а на вывод № 3 подается напряжение выборки от трансформатора или источника питания.

Это напряжение становится напряжением считывания для микросхемы и прямо пропорционально изменению входного переменного тока нашего источника питания.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или недопустимым. Мы обсудим это в разделе процедуры настройки.

На контакте №6, который является выходом микросхемы, устанавливается высокий уровень, как только контакт №3 достигает заданного значения, и активирует каскад транзистора/реле.

В случае, если напряжение сети превышает заданный порог, неинвертирующая микросхема обнаруживает это, и ее выход немедленно становится высоким, включая транзистор и реле для выполнения желаемых действий.

Реле типа DPDT имеет контакты, подключенные к трансформатору, который представляет собой обычный трансформатор, модифицированный для выполнения функции стабилизирующего трансформатора.

Его первичная и вторичная обмотки соединены между собой таким образом, что путем соответствующего переключения своих ответвлений трансформатор может добавлять или вычитать определенную величину сетевого напряжения переменного тока и выдавать полученное значение на выходную подключенную нагрузку.

Контакты реле надлежащим образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не допустить, чтобы напряжение достигло опасного уровня, и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчеты операционных усилителей

Если вместо стабилитрона на выводе № 2 использовался резисторный делитель, отношение между опорным уровнем на выводе № 2 операционного усилителя с резистивным делителем и Vcc может быть задано как:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

 Список деталей

Для сборки этой самодельной схемы автоматического стабилизатора сетевого напряжения вам потребуются следующие компоненты:

• R1, R2 = 10 кОм,
• R3 = 470 кОм или 1 МОм (более низкие значения обеспечивают более медленную коррекцию напряжения)
• C1 = 1000 мкФ / 25 В
• Т1 = ВС547 ,
• TR1 = 0–12 В, 500 мА,
• TR2 = 9–0–9 В, 5 А,
• IC1 = 741,
• Z1, Z2 = 4,7 В/400 мВт
900 33 Реле = DPDT, 12 В, 200 или более Ом, приблизительное выходное напряжение для заданных входов

Пропорции стабилизированного выходного и нестабилизированного входного напряжения

ВХОД —— ВЫХОД

200 В ——— 212 В
210 В ——— 222 В
220 В ——— 232 В
225 В — —— 237 В
230 В ——— 218 В
240 В ——— 228 В
250 В ——— 238 В

 Как настроить цепь

Обсуждаемая простая схема автоматического стабилизатора напряжения может быть настроена с помощью следующих шагов:

Первоначально не подключайте трансформаторы к цепи, также оставьте R3 отключенным.

Теперь, используя переменный источник питания, подайте питание на цепь через C1, положительный источник питания идет на линию контакта № 7 операционного усилителя, а отрицательный — на линию отрицательного контакта № 4 операционного усилителя.

Установите напряжение примерно на 12,5 В и отрегулируйте предустановку так, чтобы выходной сигнал ИС только стал высоким и срабатывал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует примерно 225 В переменного тока на входе от сети…. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки. Это означает, что если вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, затем выполните эту процедуру, используя 13 В …. и так далее.

Теперь снижение напряжения примерно до 12 вольт должно привести к тому, что операционный усилитель приведет реле в исходное состояние или обесточит его.

Повторить и проверить действие реле, изменив напряжение с 12 до 13 вольт, что должно привести к соответствующему срабатыванию реле.

Процедура настройки завершена.

Теперь вы можете подключить оба трансформатора к соответствующим позициям в цепи, а также восстановить соединения R3 и реле в исходных точках

Схема простого самодельного стабилизатора сетевого напряжения готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и постоянно удерживает это расстояние, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225 В, реле обесточивается, поднимая напряжение до 238 В, и поддерживает разницу при дальнейшем падении напряжения.

Описанное выше действие удерживает выходное напряжение на приборе в диапазоне от 200 до 250 вольт с колебаниями от 180 до 265 вольт.

Предупреждение. Одно неверное соединение может привести к пожару или взрыву, поэтому действуйте с осторожностью. Всегда используйте защитную лампу мощностью 100 Вт последовательно с той линией сети, которая изначально идет к стабилизирующему трансформатору.
