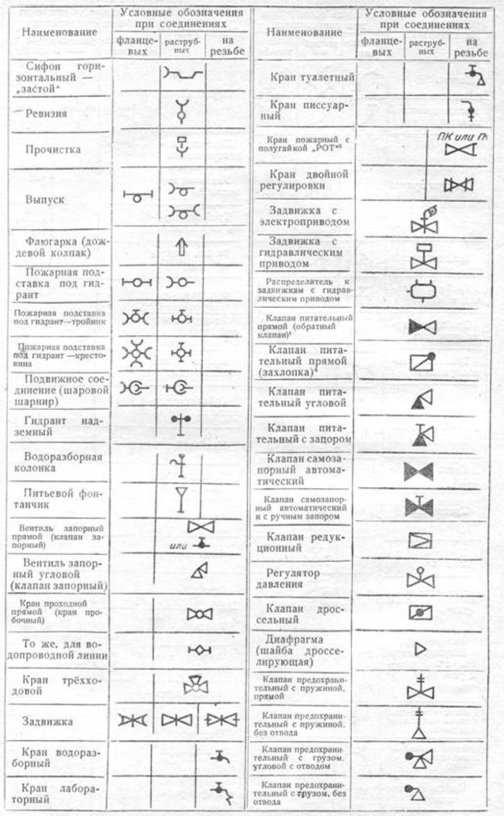

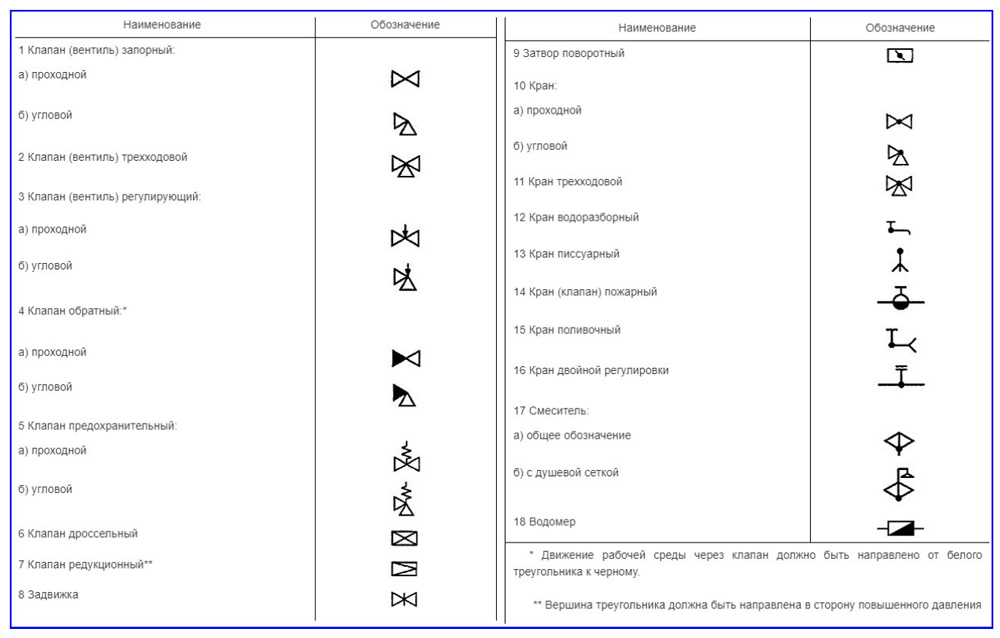

Как обозначается на схеме обратный клапан: ГОСТ 21.205. Таблица 7. Графические обозначения трубопроводной арматуры.

Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16. ABRA-D022S-NBR

Обратный клапан для канализации под давлением и других применений шаровой резьбовой (муфтовый) DN(Ду)25-080 PN(Ру)16. ABRA-D-022S-NBR

Разрешительная документация (ссылка)

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности — АА (по ГОСТ 54808 и ГОСТ 9544)

Рабочие среды и применения:

Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости.

Условное графическое изображение
обратного клапана на чертежах и схемах

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока.	Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Чертеж габаритный обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR (размеры в таблице ниже):

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR. Размеры в мм. Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN		25	32	40	50	65	80
Ру / PN		10/16 бар (1,0/1,6 МПа)
Диапазон рабочих температур, °C		-10 / +80 °C (указана максимальная температура, рабочая — до 70 °C)
Код товара		ABRA- D-022S NBR 025	ABRA- D-022S NBR 032	ABRA- D-022S NBR 040	ABRA- D-022S NBR 050	ABRA- D-022S NBR 65	ABRA- D-022S NBR 80
L- строительная длина DIN3202-F6		120	135	145	175	200	248
H- строительная высота (от оси трубы)		64	72	85	100	125	150
Масса (вес), кг /шт.		1,8	2,3	3,1	4,6	8,0	10,0
Kv, м3/ч		2	20	80	120	210	310
Герметичное закрытие при перепаде давления:		0,5-0,8 бар (5-8 м.в.ст.)
Открытие при перепаде давления:		макс. 0,5 бар (5 м.в.ст.)

Спецификация деталей и материалов обратного клапана шарового ABRA-D-022S-NBR: Номер на чертеже Наименование Количество Материал 1 Болт крепежный 2 Нержавеющая сталь 2 Корпус 1 Чугун DIN GGG50 = (справочно: соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr. nr., здесь) 3 Шар 1 Сталь + NBR (справочно: свойства и названия эластомеров) 4 Крышка корпуса 1 Чугун DIN GGG50 5 Прокладка крышки корпуса 1 NBR Все метизы с ТДЦ покрытием  для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием — по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3)

Разрешенные и запрещенные положения в установке обратного клапана шарового резьбового (муфтового) ABRA-D-022S-NBR

Диаграмма Давление / Температура для обратного клапана шарового  ABRA-D-022S-NBR:

Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового  ABRA-D-022S-NBR в координатах Давление (в барах приборного) / Температура (° C).


Таблица: Описание присоединительных размеров + подходящих стандартов присоединения.

Тип присоединения:	Обычная трубная резьба. Подробнее: Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.
Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения	ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая. ISO R228 EN 10226 DIN 259 BS 2779 JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения	G, наружная или внешняя (в англоязычной литературе — male, external) — основное BSPP, наружная или внешняя (в англоязычной литературе — male, external) — частое BSP, наружная или внешняя (в англоязычной литературе — male, external) — частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT) PF, наружная или внешняя (в англоязычной литературе — male, external) — японское по JIS — не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).	R, наружная или внешняя (в англоязычной литературе — male, external) — основное BSPT, наружная или внешняя (в англоязычной литературе — male, external) — частое PT, наружная или внешняя (в англоязычной литературе — male, external) — японское по JIS — не очень частое

Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового резьбового (муфтового) ABRA-D-022S-NBR Монтаж и эксплуатация изделия. Обязательны к выполнению «Общие требования к монтажу трубопроводной арматуры ABRA» К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности До начала монтажа необходимо произвести осмотр изделия При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается Условия монтажа. Перед началом монтажа примите во внимание опасные жидкости или газы в системе т.е.- что за среды находятся в системе сейчас или находились в прошлом. Примите во внимание пожаро- и взрывоопасные, вредные для здоровья и т.п. среды а также критические температуры для таковых (температуры фазовых переходов, разложения и т.д.). Перед началом монтажа примите во внимание опасности места работы. т.е. — взрывоопасность, недостаток кислорода (работа в резервуарах, колодцах и т.п.), вредные и опасные газы,  критические температуры, очень горячие и очень холодные поверхности, опасность пожара, опасный уровень шума, движущиеся машины и механизмы и т.д.  Обязательно учтите влияние Ваших работ на систему в целом, т.е. не будет ли какое-нибудь Ваше действие, такое как перекрытие трубопровода или открытие байпаса опасным для всей системы или кого-нибудь из персонала. Следует учитывать опасность осечки предохранительных, дыхательных или воздушных клапанов, а также датчиков систем управления и защиты. При закрытии/открытии запорных клапанов остерегайтесь гидроударов. Убедитесь, что рабочее давление не подается в зону работ и находится под контролем систем и устройств защиты. Не забывайте, что точки отключения должны быть под контролем во избежание несанкционированного ошибочного включения до окончания работ. Никогда не рассчитывайте на 100% что система не находится под давлением, даже если манометры показывают, что система не под давлением. Всегда предусматривайте необходимое время для остывания системы до/после работ. Перед началом работ убедитесь, что у Вас есть все необходимые инструменты, расходные материалы и запасные части. Используйте только оригинальные запчасти ABRA. Убедитесь, что Вы и другие снабжены и используют необходимое защитное снаряжение для защиты от вредных, опасных, ядовитых веществ, химикатов, высоких/низких температур, радиации, шума, падающих объектов, повреждений глаз и других частей тела. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности — АА по ГОСТ 54808-2011 Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации Перед установкой удалите пластиковые заглушки Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и не ближе 3-5 диаметров до или после сужения / поворота трубы Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше), так, чтобы противодавление при закрытии шара было не ниже 0,3 бар = 3 м в. ст. во избежание стуков (дребезга) и гидроударов Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию После запуска системы убедитесь в отсутствии протечек в местах присоединения Не забудьте проверить обратные клапаны на наличие утечек после нескольких часов работы Условия эксплуатации Клапаны обратные ABRA-D-022S-NBR не требуют постоянного ухода Периодически осматривайте клапаны на предмет протечки среды Проверку клапана можно провести при замене трубопроводов Внимание! Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру Не удаляйте с изделия ярлык с маркировкой и серийным номером Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения Условия транспортировки и хранения Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С Не допускается попадание посторонних предметов внутрь или падений изделия Проверку клапана можно провести при замене трубопроводов Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков При транспортировке корпус изделия должен быть защищен от повреждений Гарантийные обязательства Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции.

Как читать гидравлическую схему

Зачем нужна гидравлическая схема?

Гидравлическая схема состоит из простых графических символов компонентов, органов управления и соединений. Рисование деталей стало более удобное, а символы универсальнее. Поэтому, при обучении каждый может понять обозначения системы. Гидравлическая схема обычно предпочтительна для объяснения устройства и поиска неисправностей.

Два  рисунка показывают, что верхний является гидравлической схемой нижнего рисунка. Сравнивая два рисунка, заметьте, что гидравлическая схема не показывает особенности конструкции или взаимное расположение компонентов цепи. Назначение гидравлической схемы – показать назначение компонентов, места соединений и линии потоков.

Символы насоса

Основной символ насоса – это круг с чёрным треугольником, направленным от центра наружу. Напорная линия выходит из вершины треугольника, линия всасывания расположена напротив.

Таким образом, треугольник показывает направление потока.

Этот символ показывает насос постоянной производительности.

Насос переменной производительности обозначается на рисунке со стрелкой, проходящей через круг под углом 15°

Символы привода

Символ мотора

Символом мотора является круг с чёрными треугольниками, но вершина треугольника направлена к центру круга, чтобы показать, что мотор получает энергию давления.

Два треугольника используются для обозначения мотора с изменяемым потоком.

Мотор переменной производительности с изменением направления потока обозначается со стрелкой, проходящей через круг под углом 45°

Символы цилиндра

Символ цилиндра представляет прямоугольник, обозначающий корпус цилиндра (цилиндр) с линейным обозначением поршня и штока. Символ обозначает положение штока цилиндра в определённом положении.



Цилиндр двойного действия

Этот символ имеет закрытый цилиндр и имеет две подходящие линии, обозначенные на рисунке линиями.

Цилиндр однократного действия

К цилиндрам однократного действия подводится только одна линия, обозначенная на рисунке линией, противоположная сторона рисунка открыта.

Направление потока

Направление потока к и от привода (мотор с изменением направления потока или цилиндр двойного действия) изображается в зависимости от того, к какой линии подходит привод. Для обозначения потока используется стрелка.

1) Распределительный клапан

Основной символ распределительного клапана – это квадрат с выходными отверстиями и стрелкой внутри для обозначения направления потока. Обычно, распределительный клапан управляется за счёт баланса давления и пружины, поэтому на схеме мы указываем пружину с одной стороны и пилотную линию с другой стороны.

Обычно закрытый клапан

Обычно закрытый клапан, такой как предохранительный, обозначен стрелкой противовеса от отверстий напрямую к линии пилотного давления. Это показывает, что пружина удерживает клапан в закрытом состоянии до того, как давление не преодолеет сопротивление пружины. Мы мысленно проводим стрелку, соединяя поток от впускного к выпускному отверстию, когда давление возрастает до величины преодоления натяжения пружины.

Предохранительный клапан

На рисунке представлен предохранительный клапан с символом обычно закрытый, соединённый между напорной линией и баком. Когда давление в системе превышает натяжение пружины, масло уходит в бак.

Примечание:

Символ не указывает или это простой или это сложный предохранительный клапан. Это важно для указания их функций в цепи.

Рабочий процесс:

(а) Клапан всегда остаётся закрыт

(b) Когда давление появляется в главном контуре, тоже самое давление действует на клапан через пилотную линию и когда это давление преодолевает сопротивление пружины, клапан открывается и масло уходит в бак, тем самым снижая давление в главном контуре.

Обычно открытый клапан

Когда стрелка соединяет впускной и выпускной порты, значит клапан обычно открыт. Клапан закрывается, когда давление преодолевает сопротивление пружины.

Клапан уменьшения давления обычно открыт и обозначается, как показано на рисунке ниже. Выпускное давление показано напротив пружины, чтобы устанавливать или прерывать поток, когда будет достигнута величина для сжатия пружины.

Рабочий процесс:

(а) Масло течёт от насоса в главный контур и А

(b) Когда выпускное давление клапана становится выше установленного давления, поток масла от насоса остановлен и давление в контуре А сохраняется. На него не действует давление главного контура.

(с) Когда давления в контуре А падает, клапан возвращается в состояние (а). Поэтому, давление в контуре А сохраняется, потому что охраняются условия (а) и (b)

Символы клапана – 2

2) РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН ПОТОКА

Обратный клапан

Обратный клапан открывается, чтобы дать двигаться маслу в одном направлении и закрывается, чтобы препятствовать движению масла в обратном направлении.

Золотниковый клапан

Символ распределительного золотникового клапана использует сложную закрытую систему, которая имеет отдельный прямоугольник для каждой позиции.

Клапан с четырьмя отверстиями

Обычно клапан с четырьмя отверстиями имеет два отделения, если этот клапан имеет две позиции или три отделения, если клапан имеет центральную позицию.

Символы управления рычагов

Символы управления рычагов отображают рычаг, педаль, механические органы управления или пилотной линии, расположены на краю отделения.

Символы клапана – 3

3) КЛАПАН НАПРАВЛЕНИЯ ЧЕТЫРЁХ ПОТОКОВ HITACHI

Символы для обозначения клапана направления четырёх потоков Hitachi имеет сходство с символом четырёх направлений, но с добавленными соединениями и каналы потока для показа байпасного канала.

Символы для золотников цилиндра и мотора показаны на рисунке. Пожалуйста, запомните, что эти символы показывают только золотники. Блок распределительных клапанов также показывает предохранительные клапаны и места соединения с корпусом.

4) РЕДУКЦИОННЫЙ КЛАПАН

Символ редукционного клапана показан на рисунке и включает обычно закрытый клапан с встроенным обратным клапаном.

Рабочий процесс:

Редукционный клапан установлен на моторе лебёдки гидравлического крана.

(а) При опускании груза создаётся обратное давление т.к. имеется обратный клапан.

(b) Давление в напорной линии возрастает, пилотная линия открывает клапан, чтобы направить поток масла от мотора через клапан в сливную линию. Таким образом происходит защита от свободного падения груза.

5) СИМВОЛЫ ДРОССЕЛЯ

Основной символ дросселя означает ограничение.

6) КЛАПАН МЕДЛЕННОГО ВОЗВРАТА

Настраиваемый дроссель с встроенным обратным клапаном.

Рабочий процесс:

Символы линий (потоков)

Рабочая, пилотная и сливная линии

Гидравлический шланг, труба или другой трубопровод, которые перемещают масло между компонентами гидравлической системы обозначаются одинарной линией.

Рабочая линия (всасывания, нагнетания и возврата) обозначается сплошной линией.

Пилотная линия обозначается пунктирной линией с длинными чёрточками

Дренажная линия обозначается пунктирной линией с короткими чёрточками

Линии соединения/перехода

Для того, чтобы показать, что две пересекающиеся линии не связаны, мы используем короткую петлю на одной из линий в месте пересечения.

Связь между двумя пересекающимися линиями должна быть обозначена точкой в месте соединения.

Разное

Бак

Прямоугольник с длинной стороной по горизонтали – это символ бака. Символ с открытым верхом обозначает вентилируемы бак. Символ с закрытым верхом обозначает герметичный бак.

Аккумулятор

Аккумулятор имеет овальную форму и может иметь дополнительные детали для показа давления пружины или величины заряда газа.

Охладитель масла

Охладитель масла изображён как квадрат, повёрнутый на 45° и имеет соединения по углам.

Фильтр/Стрэйнер

Пунктирная линия внутри повёрнутого квадрата

Охладитель

Сплошная линия со стрелками на концах

Что такое обратный клапан? Руководство для начинающих | Блог Superlok

Что такое обратный клапан?

Независимо от того, работаете ли вы с трубами большого диаметра или крошечными сложными прецизионными трубопроводами, обратные клапаны невероятно полезны. Они помогают насосам продолжать работу, сосуды под давлением остаются под давлением и сокращают количество отходов из-за прорывов и разрывов трубопроводов.

Как они делают все это, спросите вы? Кстати, это тема сегодняшнего поста. Читай дальше что бы узнать.

Не читает? Посмотрите наше видео на эту тему прямо здесь

Что делает обратный клапан?

Проще говоря, обратные клапаны действуют как односторонние ворота в вашей системе. Давление, подаваемое на вход, сможет пройти с небольшим импедансом. Однако, если давление будет приложено к выходной стороне, клапан закроется. Это удерживает среду (газы или жидкости) в нужном направлении и предотвращает обратный поток.

Похоже, для этого потребуется сложная инженерная или компьютерная помощь. Тем не менее, обратные клапаны, как правило, довольно просты по конструкции и имеют исключительно механический привод. Это означает, что обратные клапаны также очень надежны, особенно от известных производителей.

Номинальное давление обратных клапанов относится как к рабочему давлению, так и к тому, какое давление может выдерживать закрытие клапана. Само собой разумеется, что вы никогда не должны использовать обратный клапан выше указанного рабочего давления.

Как это работает?

Большинство обратных клапанов относятся к одному из трех основных типов клапанов.

• Шаровой обратный клапан
• Тарельчатый обратный клапан
• Поворотный обратный клапан

Для каждого типа обратного клапана используется свой способ закрытия.

Обратный шар

Обратный шаровой клапан, как следует из названия, использует шар для закрытия клапана. Обычно это делается путем размещения уплотнительного кольца вокруг внутреннего впускного отверстия, к которому затем прилегает шар, чтобы перекрыть поток. Когда давление поступает в клапан, шар выталкивается в сторону, позволяя обтекать его. Когда давление на входе снижается, шар вдавливается обратно в уплотнение.

В меньших рядных версиях пружина прижимает шар к седлу. Некоторые более крупные шаровые обратные клапаны не имеют пружины. Вместо этого они используют тяжелый мяч и гравитацию для закрытия.

Хотя эта гравитация эффективна для некоторых крупных приложений, эти клапаны могут быть установлены только в одном из нескольких правильных положений. Если клапан установлен в неправильном направлении, он может полностью перестать работать.

Тарельчатый обратный клапан

Тарельчатый обратный клапан работает аналогично встроенным шаровым обратным клапанам. Отличие в том, что вместо шара для закрытия клапана используют небольшой штампованный или выточенный диск. Этот диск называется тарелкой.

Проверка поворота

Поворотные обратные клапаны чаще всего используются в системах трубопроводов большого диаметра, поскольку они могут быть полнопроходными. Эти клапаны закрываются с помощью большой пластины, подвешенной на петле вверху. Когда среда поступает в этот клапан, пластина откидывается в сторону, позволяя жидкости проходить.

Этот клапан, как и более крупный шаровой обратный клапан, закрывается под действием силы тяжести. Это означает, что на него распространяются те же ограничения по монтажной ориентации.

Когда вам может понадобиться один?

Хотя обратные клапаны выполняют только одну функцию, их можно использовать во множестве ситуаций и конструкций.

Насосы

Допустим, у вас есть большой насос, перекачивающий воду. Если вы выключите насос, вода в трубе может вернуться обратно через насос, что приведет к потере подачи. Работа насоса без заправки может привести к его повреждению. Добавление обратного клапана в сочетании с насосом предотвратит обратный поток, сохранит заливку и предотвратит повреждение при следующем запуске.

Системы микширования

Другим примером могут быть системы, в которых несколько источников смешиваются в линию. Добавление обратных клапанов на конец каждой из линий подачи исходных химикатов поможет защитить исходные контейнеры от перекрестного загрязнения.

Бытовое использование

Обратные клапаны часто используются даже в жилых домах. Как правило, на разбрызгивателях газонов стиральных машин и патрубках садовых шлангов устанавливается обратный клапан, чтобы предотвратить попадание антисанитарной воды обратно в систему водоснабжения.

Выбор обратного клапана для вашей системы

При добавлении обратного клапана в вашу систему необходимо учитывать несколько факторов.

Первое, на что следует обратить внимание, — это размер соединения, с которым вы работаете. Это может серьезно повлиять на количество доступных опций типа. Если вы работаете, например, с фланцевой трубой, вы, скорее всего, будете ограничены поворотными и гравитационными шаровыми запорами.

Затем определите минимальный объем потока, необходимый для вашего приложения. Вы захотите выбрать клапан, который, по крайней мере, соответствует вашим потребностям в расходе. Эти числа можно рассчитать с помощью CFM (кубических футов в минуту) или Cv (коэффициент расхода клапана).

Наконец, вам нужно выбрать давление открытия, соответствующее задаче. Так как давление срабатывания является более сложной темой, я посвятил ей отдельный раздел.

Что такое давление открытия?

Давление срабатывания — это заданное давление, зависящее от силы пружины в клапане. Обычное давление срабатывания составляет 10 фунтов на квадратный дюйм, и при отсутствии внешних факторов это давление, которое потребуется для открытия клапана такого номинала. Однако все не так просто. Есть несколько вещей, которые могут повлиять на то, как это число действительно вступает в игру.

Противодавление

Противодавление добавляется к давлению срабатывания клапана. Под этим я подразумеваю, что если бы у вас была система, содержащая 200 фунтов на квадратный дюйм и обратный клапан на линии подачи с давлением открытия 10 фунтов на квадратный дюйм, вам фактически пришлось бы создать 210 фунтов на квадратный дюйм на входе, прежде чем клапан откроется.

Изображенный здесь клапан не открыт, несмотря на то, что противодавление и прямое давление одинаковы. Это связано с тем, что переднее давление также должно преодолевать дополнительные 10 фунтов пружины.


Гравитация

В большинстве линейных систем это не имеет заметного значения. Тем не менее, если вы установите обратный клапан рядом с высоким вертикальным участком, вес содержимого линии изменит давление срабатывания. Если обратный клапан ориентирован на подачу по вертикали, это увеличит давление открытия. Если он ориентирован на подачу по вертикали, он будет вычитаться из давления открытия.

Есть дополнительные вопросы?

Команда обслуживания клиентов Mako будет рада возможности помочь! Мы держим на складе широкий ассортимент обратных клапанов и можем помочь вам выбрать правильный вариант для вашего применения. Просто напишите нам сообщение ниже, и мы свяжемся с вами так быстро, как только сможем.

‍

P&ID (Схема трубопроводов и КИП) Символы клапанов

источник: https://www.pinterest.com/pin/33003009756881044/

схема трубопроводов и приборов. Эта диаграмма в основном используется при планировании потока процесса. Схема технологического процесса (PFD) предшествует P&ID. В PDF показано, как функциональное оборудование будет полноценно работать после установки.

PDF-файл не содержит подробных данных или рисунков конкретных измерений. Он используется только в качестве справочной документации при построении схемы трубопроводов и КИП. Схема трубопроводов и приборов покажет особенности рабочего процесса, например, системы трубопроводов. Эта статья расскажет вам о символах клапанов P&ID.

Содержание

Что означает схема трубопроводов и приборов (P&ID)?

источник: https://www.pinterest.com/pin/134193263886918948/

P&ID относится к очень подробному визуальному представлению всех компонентов, задействованных в технологическом потоке. К ним относятся сосуды, трубопроводы, регулирующие клапаны , контрольно-измерительные приборы, оборудование и другие компоненты, участвующие в производственном процессе. Схема трубопроводов и контрольно-измерительных приборов является очень важной иллюстрацией этапов технологической системы предприятия.

P&ID не следует использовать в качестве карт или планов, поскольку используемые символы нарисованы не в масштабе. При попытке понять схему трубопроводов и контрольно-измерительных приборов очень важно знать, как различать различные символы, используемые на схеме, и что они обозначают, в частности.

Схему трубопроводов и приборов можно создать с помощью программного обеспечения. Нужно составить список оборудования и тщательно проверить. Используйте символы, которые есть в библиотеке после проверки. Затем вы можете соединить проверенное оборудование с трубами и обсудить эти детали с другим человеком, которому вы доверяете. Проверьте его несколько раз, чтобы выявить любые неэффективности. В завершение поделитесь схемой трубопроводов и приборов с коллегами.

Характеристики трубопроводов и контрольно-измерительных приборов Диаграмма

Схема трубопроводов и приборов имеет следующий список элементов.

• Технологические трубопроводы, идентификация и размеры. Требования к трубопроводу, такие как специальная изоляция и уклон, указаны на схеме трубопроводов и приборов.
• Механическое оборудование имеет номера и названия. Они должны быть указаны с их идентификационными номерами, проектными данными, типом и запасными частями. К ним относятся резервуары, теплообменники, насосы, сосуды и колонны
.
• Клапаны с их идентификацией. Существуют трубопроводные клапаны с ручным управлением, в которых указаны их типы, например, обратные клапаны, задвижки , задвижки и шаровые краны. Существуют также автоматические клапаны, например регулирующие клапаны, запорные клапаны и продувочные клапаны. Они указаны с их размером. Fail open и fail close указаны на каждом клапане. Наконец, у нас есть предохранительные клапаны, которые включают центр давления, температуры и предохранительный клапан.
• Разное включает в себя вентиляционные отверстия, фитинги, дренажи, удлинители, переходники, форсунки и линии отбора проб. Дренажи и вентиляционные отверстия обозначаются символами с указанием их конкретного типа и размера. К трубопроводной арматуре относятся фланцы, переходники, прокладки, фильтры вместе с их размерами.
• Промывочные линии и постоянный запуск. Линии должны иметь свои идентификационные номера, класс материала трубопровода, размер линий, работу с жидкостью, тип изоляции и толщину.
• Направления потока
• Ссылки на соединения. Они указаны между OPC трубопровода и OPC прибора. Обычно они обозначаются уникальными номерами тегов.
• Управление выходом и входом, а также блокировки
• Интерфейсы для смены класса
• Вход системы управления компьютером
• Идентификация подсистем и компонентов, поставляемых в процессе.
• Уровень качества
• Категория сейсмостойкости
• Интерфейсы подрядчика и поставщика.

Преимущества схемы трубопроводов и контрольно-измерительных приборов

• Схема трубопроводов и контрольно-измерительных приборов очень полезна при планировании и внедрении систем контроля безопасности на различных предприятиях.
• Подготовленная схема трубопроводов и КИП эффективно позволяет вовлеченному персоналу почти точно оценить процесс строительства.
• Схема трубопроводов и контрольно-измерительных приборов очень важна для создания прочной основы для любой программы управления.
• Схема трубопроводов и контрольно-измерительных приборов действует как символический язык, используемый проектировщиками со всего мира для общения между собой и обмена тем, что они считают важным в автоматизированных отраслях.
• Схема трубопроводов и контрольно-измерительных приборов помогает понять различные условия проектирования на любом машиностроительном предприятии .
• Схема трубопроводов и контрольно-измерительных приборов также имеет решающее значение для эксплуатации, модификации и поддержания системного процесса более эффективно.

Общие символы клапанов на схеме трубопроводов и КИП

Источник: https://www.pinterest.com/pin/289074869838935561/

Существуют различные клапаны, используемые в процессах трубопроводов, химических, водопроводных, морских и других системах. промышленные применения. Каждый из этих клапанов имеет свой символ. Иногда может быть немного сложно запомнить эти конкретные символы, но с регулярной практикой это становится легче. Знание символов клапана необходимо для понимания схемы трубопроводов и КИП.

У нас есть два основных типа символов клапана, используемых в P&ID. Они включают символ клапана с модификатором и общие символы клапана. Символы клапана с модификатором сообщат вам о точном типе клапана, используемого в трубопроводе. Общие символы клапана в P&ID могут сообщить вам, присутствует ли клапан в линии, но не могут указать точный тип клапана.

Под символами клапанов у нас также есть двухходовые двухпозиционные клапаны. Этот клапан символизируется двумя равносторонними треугольниками, направленными друг к другу. Клапаны используют различные линии для представления различных типов клапанов. Направление потока указано стрелками в конце строк. К наиболее распространенным 2-ходовым клапанам относятся задвижки, дисковые затворы , шаровые краны, пробковые клапаны, запорные клапаны, пережимные клапаны, игольчатые клапаны и мембранные клапаны. Давайте кратко рассмотрим каждый из них.

Символы шарового крана

источник: https://www.pinterest.com/pin/566398090610356038/

Шаровой кран имеет два символа схемы трубопроводов и приборов. Это связано с тем, что изометрический чертеж и символы P&ID варьируются от одной компании к другой. Обратите внимание, что это на случай, если вы захотите сменить компанию. Схема трубопроводов и контрольно-измерительных приборов шаровых кранов имеет сплошной центр круглой формы.

Символы задвижки

Источник: Google

Символ схемы трубопроводов и приборов (P&ID) задвижки получается путем вставки вертикальной линии между двумя треугольниками. Система запорной арматуры — это всего лишь модификация общих символов запорной арматуры.

Обозначения проходных клапанов

источник: https://www.pinterest.com/pin/423619908680831312/

Обозначение схемы трубопроводов и контрольно-измерительных приборов запорных клапанов получается путем изменения общего символа клапана. Между двумя треугольниками добавляется небольшой темный круг.

Символы предохранительного клапана

Источник: Google

Символ схемы приборов для трубопроводов символ предохранительного клапана имеет порт линии резервуара в центральной части и стрелки, указывающие в том же направлении. Предохранительные клапаны в основном используются для защиты трубопроводной системы от любых случаев избыточного давления.

Символ пробки клапана

Источник: Google

Обозначение пробкового клапана на схеме трубопроводов и контрольно-измерительных приборов получается за счет наличия ромба между двумя треугольниками. Пробковый клапан направляет поток, просто используя линейное движение для перемещения плунжера конической формы внутри корпуса клапана.

Символ дроссельной заслонки

Источник: Google

Символ дроссельной заслонки на схеме трубопроводов и приборов представляет собой вертикальную линию с точкой в ​​центре. Символ дроссельной заслонки является единственным символом из других символов клапана, в котором не используется полный треугольник.

Символ игольчатого клапана

Источник: Google. Он имеет символ двухходового клапана со стрелкой, указывающей на то, что это игольчатый клапан. Он также имеет несколько символов схемы трубопроводов и КИП, как и в случае шаровых кранов.
