Как обшить дымоход профнастилом? — тонкости работы
Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.
Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.
Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…
При строительстве дома часто возникает вопрос: как правильно обшивать дымоход профнастилом?
Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.
Содержание
- 1 Отделочные работы
- 1.1 Клинкерный кирпич и плитка
- 1.2 Готовые конструкции заводского изготовления
- 1.3 Штукатурка
- 1.4 Лист профилированного настила — приоритет выбора облицовочного материала
- 1.5 Разновидности профнастила, подходящие для облицовки дымохода
- 2 Тонкости облицовки дымохода
Отделочные работы
Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.
В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.
Советуем прочитать: отделка дома профнастилом
Готовая заводская конструкция для дымохода
Клинкерный кирпич и плитка
Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич.
Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества. Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ. А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.
Готовые конструкции заводского изготовления
Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.
Штукатурка
Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.
Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.
Лист профилированного настила — приоритет выбора облицовочного материала
Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.
Схематическое изображение обшивки дымоходного выхода
Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:
- Устойчивости к перепадам температурного режима,
- Длительности эксплуатационного срока,
- Легкости и оперативности монтажа,
- Простоты обслуживания,
- Малого удельного веса,
- Низкой себестоимости.
Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы.
Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.
Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.
Разновидности профнастила, подходящие для облицовки дымохода
Как обойти дымоход профнастилом
- Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
- Профнастил опорного типа, отличающийся повышенной прочностью,
- Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
- Окрашенные листы профилированного настила,
- Оцинкованные,
- Кровельные,
- Облицовочные.
Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.
Тонкости облицовки дымохода
Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.
Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.
Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов.
Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.
Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж. Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа.
Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.
Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.

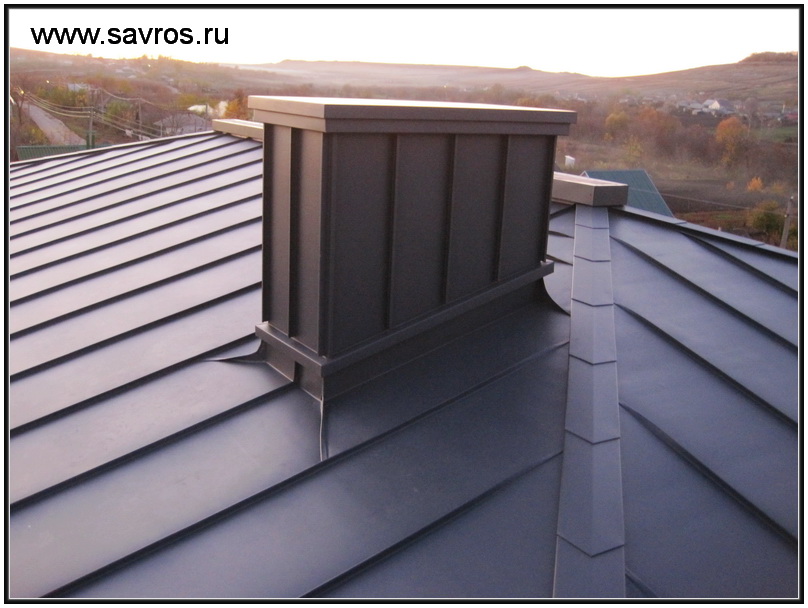

отделка трубы дымохода на крыше профнастилом
Содержание статьи
Обшиваем дымоход профнастилом
Приоритет автономного отопления частного дома все более очевиден.
Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.
Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.
Внимание. Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.
Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.
Отделочные работы
Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.
В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.
Клинкерный кирпич и плитка
Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества. Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ.
Готовые конструкции заводского изготовления
Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.
Штукатурка
Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.
Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.
Лист профилированного настила — приоритет выбора облицовочного материала
Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность.
Впрочем, не менее важна цена материала и легкость его монтажа.
Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:
- Устойчивости к перепадам температурного режима,
- Длительности эксплуатационного срока,
- Легкости и оперативности монтажа,
- Простоты обслуживания,
- Малого удельного веса,
- Низкой себестоимости.
Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.
Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.
Разновидности профнастила, подходящие для облицовки дымохода
Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:
- Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
- Профнастил опорного типа, отличающийся повышенной прочностью,
- Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
- Окрашенные листы профилированного настила,
- Оцинкованные,
- Кровельные,
- Облицовочные.
Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.
Тонкости облицовки дымохода
Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.
Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.
Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов.
Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.
Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж. Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа.
Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.
Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.
Как сделать отделку трубы на крыше – варианты обшивки
Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту.
Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.
На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.
Где следует расположить трубу на крыше
По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.
Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше.
Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.
Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.
Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.
Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.
Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.
В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.
- выглядят эстетично;
- отличаются герметичностью и надежностью,
- регулируются по высоте;
- хорошо защищают от осадков.
Герметизация кирпичных дымоходов
Прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.
Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.
В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется.
Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.
Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту – это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.
Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.
Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты.
Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.
Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.
Зашивка труб над кровлей
Выполняют ее в определенных случаях:
- Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
- При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
- Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.
Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.Материалы для зашивки печных труб
Особенности выполнения такой работы заключаются в следующем:
- До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
- В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
- Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
- Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
- Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
- Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.
Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.
Облицовка дымоходных труб и специальные колпаки
Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.
Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами.
Для этой цели задействуют металлические скобки или дюбель – гвозди напрямую через каменные плитки.
Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.
Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.
Отделка дымоходов – как правильно обшить
При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.
Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов.
Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.
Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.
Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

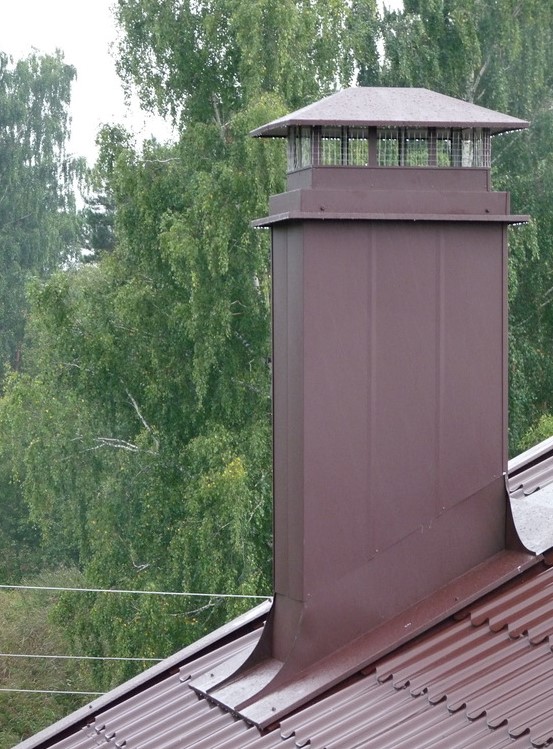

Отделка дымохода профнастилом
Выступающая часть дымоходной трубы легко подвергается негативным воздействиям окружающей среды: перепадам температуры, дождям, снегу, ветру.
Разрушающее действие на дымоход оказывает конденсат, который образуется в результате перепада температур у воздуха и трубы.
Чтобы сохранить дымоход в целостном состоянии, его следует обшить отделочными материалами.
Способы отделки дымохода на крыше
Крепление трубы дымохода на крыше в разрезе.
Когда завершено возведение трубы из кирпичной кладки, то, согласно правилам строительства, необходимо перекрыть пространство между кровлей и дымоходом негорючим кровельным материалом. Для этого выполняют защитный фартук.
Защитный фартук делается по периметру трубы в месте ее стыка с кровлей. Фартук выполняется из стального или оцинкованного листа в два слоя. Первый слой крепится под кровельный материал, а второй слой укладывается поверх кровельного покрытия. Стыки фартука и трубы необходимо герметизировать.
Защитный фартук называют еще воротником или окладом. Его можно изготовить самостоятельно или приобрести в готовом виде.
Далее, по необходимости, дымоход снаружи облицовывают. Обивка трубы выполняется в таких случаях:
- если кладка дымохода выполнена из некачественного материала;
- если требуется дополнительное утепление трубы, чтобы обеспечить хорошую тягу;
- если внешний вид дымохода не соответствует внешнему облику дома.
Прежде чем облицовывать дымоход, необходимо сделать каркас для обшивочного материала. Каркас изготавливается из металлических направляющих или брусьев, покрытых антисептиком.
Таблица видов профнастила.
Для обшивки используются различные материалы, которые обладают негорючими свойствами:
- профнастил. Представляет собой оцинкованный металл, покрытый полимерной краской. Бывает гладким или профилированным;
- клинкерный кирпич. Он прочен, устойчив к погодным условиям и сочетается с многими материалами для кровли;
- искусственный или натуральный камень. Его часто используют при отделке фасадов;
- известково-цементная штукатурка. Этот метод применим, когда фасад дома оштукатурен и здание представляет собой цельную конструкцию;
- цементно-волокнистые плиты. Данный материал имеет привлекательный внешний вид, и его ассортимент выпускается в различной цветовой гамме.
- готовая двухконтурная конструкция. Она представляет собой часть трубы, оснащенную стальным каналом. Готовые конструкции могут быть облицованы кирпичом, штукатуркой или армированной сеткой. Они достаточно удобны и имеют привлекательный внешний вид.
Готовые конструкции могут быть облицованы кирпичом, штукатуркой или армированной сеткой. Они достаточно удобны и имеют привлекательный внешний вид.Обшивка дымохода профнастилом
Схема установки дымохода на крыше из металлочерепицы.
Профильный лист широко применяют для отделки фасадов, кровли, а также для возведения ограждений. Обшивка дымохода профнастилом считается самой популярной благодаря хорошим характеристикам данного материала:
- простой монтаж и легкость обслуживания;
- долговечность;
- небольшой вес;
- устойчивость к перепаду температур;
- негорючесть;
- экологическая безопасность.
Профнастил представляет собой стальной лист профильного сечения. Сечение профильного листа представлено разной формы, в зависимости от сферы применения материала.
Материал чаще всего выпускается оцинкованный либо стальной, покрытый полимерной краской.
Таблица технических характеристик профнастила.
Структура данного отделочного материала представляет собой некий «сэндвич»:
- тонкий стальной прокат;
- антикоррозионное цинковое покрытие;
- хроматный слой;
- грунтовка;
- лакокрасочное покрытие.
Профнастил отличается огромным ассортиментом, так как спектр его использования достаточно обширный. Основные виды профлиста такие:
- комбинированный. Данный материал универсален, так как предназначен для различных конструкций;
- оцинкованный. Используется для кровли;
- окрашенный;
- алюминиевый. Он обладает высокой влагоустойчивостью и долговечностью;
- кровельный. Используется для покрытия крыш и облицовки фасадов;
- облицовочный. Предназначен для обшивки дымохода и защиты конструкций от разрушающего воздействия окружающей среды;
Профнастил — один из самых востребованных материалов в современном строительстве.
Особенности монтажа профлиста
Схема крепления профнастила.
Перед началом монтажных работ необходимо соблюсти все правила хранения профнастила. Профильный лист должен храниться в сухом месте и в горизонтальном положении. По возможности профлисты укрывают полиэтиленовой пленкой во избежание попадания влаги.
Сначала изготавливают металлический каркас, на который крепится обшивка. Крепление профильного листа выполняется нахлестом угла одного листа на другой. Профлисты крепятся саморезами, а стыки отделываются специальными уголками.
Для резки данного материала необходима циркулярная пила или электрический лобзик. Использование болгарки считается нежелательным, так как при ее нагреве может повредиться покрытие листа.
Если существуют погрешности в геометрии листа, то их необходимо поправить при монтаже доборными компонентами. Листы по нижнему краю должны быть выложены в одну линию. От качества монтажа зависит прочность конструкции и внешний вид.
Обшивка дымохода нередко выполняется из эстетических соображений. Ведь если кровля дома красиво отделана профнастилом, а труба выполнена обычной кирпичной кладкой, то портится весь внешний вид дома.
Облицовочный материал дымохода должен соответствовать цветовой гамме и стилю крыши. Труба должна быть завершающим элементом конструкции кровли.
Обшивка дымохода профнастилом не только сохранит его целостность, но и придаст трубе эстетический вид.
Техническая библиотека | Huber Engineered Woods
Фильтр и сортировка
392 Результаты
Сортировать по
Самые релевантные Новейшие Самый старый
(0) Применены фильтрыТовары Основание AdvanTech Основание AdvanTech X-Factor Клей для чернового пола AdvanTech Обшивка AdvanTech Хубер Блю Хубер Блю Плюс Промышленная панель Huber ВыполнитьMAX ТруСпец ZIP-система для обшивки крыши Обшивка стен системой ZIP ZIP System Изолированная R-оболочка ZIP-система Обшивка большой длины Лента для прошивки системы ZIP Стретч-лента системы ZIP Жидкая вспышка системы ZIP ZIP System Peel and Stick Underlayment ЭКСАКОР Черновой пол ЭКСАКОР Подложка EXACOR Обшивка стен
Приложения Черновой пол Обшивка стен Обшивка крыши Прошивка и герметизация швов Готовый пол Подложка
Установить поддержку Инструкции по установке Видео по установке
Ресурсы документов Листы данных Отчеты об оценке Сертификаты Связанные с огнем Спецификации и заявки Гарантии Письма производителя Связанный со звуком
Технические советы Облицовка/Внешние покрытия Коды и конструкция Готовые напольные покрытия Советы по установке Данные о производительности Кровельные покрытия
Детальные чертежи Приклеенный камень/плитка Асфальтовая черепица Кирпич Глиняная/бетонная плитка Углы Колоды Плакаты с деталями Двери EIFS Внешняя изоляция пены Штукатурка с твердым покрытием Сайдинг внахлест Металлический сайдинг Металлическая кровля Парапетная стена Проникновение Мигание крыши Обвязка Переходы Окна Деревянные встряхивания / черепица
Форматы файлов DWG JPG PDF Ревит SketchUp видео Документ Word
Языки Английский Французский испанский португальский
Введите сюда для поискаПоказаны результаты поиска
Фильтры
392 Документы
Сортировать по
Наиболее актуальными Новейшие Самый старый
Материалы LATICRETE Черновой пол и подложка EXACOR
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Форма отправки | EXACOR Стеновая обшивка
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Лист технических данных | EXACOR Обшивка стен
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Форма отправки | EXACOR Подложка и черновой пол
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Лист технических данных | EXACOR Подложка и черновой пол
Документ
Поделиться СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Глубина примыкания подоконника с помощью эластичной ленты ZIP System
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Распространенные причины протечек кровли во время строительства
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Форма заявки на подложку ZIP System Peel and Stick
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
BXUV.
L502 Огнестойкая сборка с использованием подстилающего слоя или чернового пола EXACOR | Сборка ULДокумент
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Огнестойкая сборка BXUV.M500 с использованием подстилающего слоя или чернового пола EXACOR | Сборка UL
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Лист технических данных | Эластичная лента ZIP System
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Доля Спецификация
Лист технических данных | Система ZIP Liquid Flash
Документ
Доля СпецификацияВведите ваш адрес электронной почты *
Отправить по электронной почте (через запятую) *
Добавить личное сообщение
Успех!
Поделиться Спецификация
Загрузи больше
Испытания воздуховодов с металлической обшивкой — испытания на работоспособность, поперечную нагрузку, растягивающую нагрузку и водоотдачу
🕑 Время чтения: 1 минута
Трубопроводы обшивки используются при предварительном и последующем натяжении бетонных элементов для создания пустот в бетоне, через которые вставляются тросы/напряжения, которые остаются свободными для растяжения во время операции натяжения.
Обшивка воздуховодов доступна в двух вариантах: металлическая и полиэтиленовая.
В этой статье мы обсуждаем испытания, проведенные на металлической оболочке воздуховодов для определения работоспособности, поперечной нагрузки, растягивающей нагрузки и потери воды.
Рис. 1: Воздуховод с металлической обшивкой. Воздуховоды с металлической обшивкойизготавливаются путем прокатки стальных полос CRCA со спиральным гофрированием по всей длине. Эти гофры обеспечивают лучшее сцепление с бетоном снаружи и цементным раствором изнутри.
Состав:
- 1. Испытание на работоспособность
- 2. Испытание на поперечную нагрузку
- 3. Испытание на растягивающую нагрузку
- 4. Испытание на водоотдачу
1. Испытание на работоспособность оболочки
Рис.
2. Испытание на номинальную поперечную нагрузку
Рис. 4: Испытание на номинальную поперечную нагрузку, высота Рис. 5: План испытания на номинальную поперечную нагрузку- Образец обшивки воздуховода размером 500 мм измеряется по внешнему диаметру и обозначается как D1.
- Образец помещается на подставку, поддерживающую воздуховод.
- Затем в центр образца помещают нагрузочную пластину с контактной поверхностью длиной 12 мм,
- Затем на нагрузочную пластину добавляют нагрузку в соответствии с диаметром канала, как показано в таблице № 1 Нагрузки добавляются равномерно и в центре двух гофров.
- Деформация, образовавшаяся в воздуховоде под нагрузкой, измеряется для наружного диаметра D2.
- Образец считается приемлемым, если остаточная деформация составляет менее 5 % диаметра обшивки.
Table No 1: Transverse Load Rating Test
| Diameter of the Duct in mm | 25-35 | 35-45 | 45-55 | 55-65 | 65-75 | 75 -85 | 85-90 |
| Нагрузка в Н | 250 | 400 | 500 | 600 | 700 | 800 | 1000 |
3. Испытание на растяжение
Рис. 9: Испытание на растяжение- Образец подвергается воздействию растягивающей нагрузки.
- Сердцевина сильфона заполнена деревянной круглой деталью диаметром 95% от внутреннего диаметра образца для обеспечения круглого профиля при испытательном нагружении.
- Навинчивают муфту и нагружают образец ступенчато, до достижения нагрузки, указанной в таблице 2.
- Если не наблюдается деформации соединений и проскальзывания муфт.
испытание считается удовлетворительным.
Table No 2: Tensile Load Test
| Diameter of the Duct in mm | 25-35 | 35-45 | 45-55 | 55-65 | 65-75 | 75- 85 | 85-90 |
| Load in N | 300 | 500 | 800 | 1100 | 1400 | 1600 | 1800 |
4. Water Loss Test
- The sample is sealed с одного конца и заполнены водой.
- Другой конец подключен к системе, способной создавать давление 0,05 МПа.
- Постоянное давление 0,05 МПа поддерживается в течение 5 минут с помощью ручного насоса с манометром.
