Как не попасть в провод при сверлении стен?
Иногда для того, чтобы повесить картину или новую полку, приходится брать в руки дрель или перфоратор, так как только легкими способами крепежа не обойтись. Но как просверлить и не повредить проводку?
Прекрасно, если Вы находитесь у себя дома и можете открыть план электропроводки помещения. Но что делать, если картину просит повесить понравившаяся Вам девушка или Вы просто решили помочь одинокой бабушке-соседке? Чтобы Ваше большое сердце не привело к беде, и Вы не стали причиной, по которой погас свет во всей квартире или произошло короткое замыкание, а милая бабушка не погнала Вас мокрыми тряпками с лестницы, мы дадим Вам несколько советов, как понять, где именно находится провод, не разрушая кувалдой стену в поисках проводки.

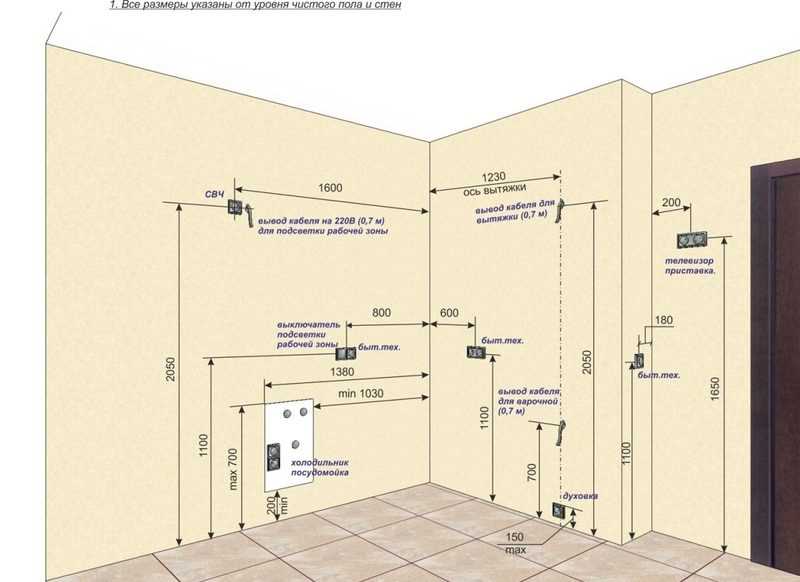

Используем все свои дедуктивные способности и обращаем внимание на то, как расположены розетки и выключатели. Если здесь не побывал до Вас сумасшедший электрик, то провода должны быть уложены в штробы горизонтально, начиная на расстоянии от 15 до 20 см от потолка или пола.
Поэтому, если Вы не хотите устроить романтический вечер со свечами в ожидании мастера, то не стоит сверлить стену именно в тех местах, где провода могут быть уложены в штробы.
Есть правило: горизонтально по линии и вертикально вверх от розеток или выводов проводов никогда нельзя сверлить.
Увы, не всегда вертикально/горизонтально или по диагонали. Поэтому помните! Скрытые штукатуркой и находящиеся под напряжением провода могут оказаться в любом неожиданном месте, особенно, если это здание старой постройки.
Если у Вас нет никакой уверенности в психическом здоровье специалистов, которые осуществляли монтаж проводки, и, возможно, там за стеной проводка идет зигзагами, то стоит обратить внимание на другие способы поиска проводов.
Для этого можно использовать детектор скрытых проводок или индикатор напряжения.
В первом случае, если Вы используете детектор скрытых проводок, его нужно приложить к месту на стене, где собираетесь сверлить отверстие. Если именно в этом месте находится провод, прибор издаст звук или Вы увидите световой сигнал на приборе. Такое устройство может даже найти кабель не под напряжением.
Во втором случае используется специальный индикатор напряжения. Он похож на шариковую ручку со световым индикатором. Для того чтобы найти провод, необходимо вести плоской стороной по стене. Когда Вы проведете в том месте, где находится провод, прибор загорится.
Но, возможно, Вам удастся найти план проводки помещения. Тогда Вам просто необходимо сориентироваться, где нужная стена, и найти расстояние от кабеля до поставленной Вами точки. Для удобства в качестве ориентира можно использовать углы.
Также мы советуем запомнить очень простой способ, который поможет в дальнейшем каждому: сохранять план проводки или фотографировать стены с проложенными проводами во время ремонта.
Самое главное, какой способ Вы не выбрали бы, нужно обесточить помещение. Даже если Вы не собираетесь крушить кувалдой стены.
Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».
Скрытая проводка: правила монтажа
Перейти к списку
Все статьи /
Монтаж проводка скрытая проводка как сделать проводку кабель проводМонтировать скрытую проводку намного сложнее, чем открытую. Если открытая проводка позволяет визуально понять суть проблемы, то скрытая проводка усложняет задачу. Делая ремонт в квартире мы всегда идем на риск, вбивая гвоздь в стену. Никогда не знаешь, где проходит провод под напряжением.
Существуют определенные правила прокладки скрытой проводки. Эти правила регламентируются «Инструкцией по монтажу электрооборудования и электросетей жилых и общественных зданий», разработанной ОАО НИИ «Проектэлектромонтаж».
Они являются обязательными для всех строительных и проектных организаций. Согласно принятым нормам, электропроводка в стене должна быть заключена в пластмассовые трубы и коробки.
Провода в стены панельного дома закладываются параллельно архитектурно-строительным линиям помещения, а в панели перекрытий — по кратчайшим расстояниям между начальными и конечными точками. На наличие канала в строительных конструкциях указывают клемные коробки, а в многопустотных панелях перекрытий — специальные пластмассовые крышки для закрывания отверстий.
В гипсокартонных перегородках скрытую проводку выполняют в стальных или поливинилхлоридных трубах. Или используют кабели и провода с самозатухающей оболочкой. На наличие проводки внутри полых перегородок указывают стальные и пластмассовые коробки специальной конструкции, в которых осуществляется монтаж узлов ответвлений, а также устанавливаются штепсельные розетки и выключатели.
Как же определить где проложен кабель или провод?
Можно воспользоваться отверткой-пробником. Она предназначена для проверки элементов и цепей переменного и постоянного тока. В данном случае нас интересует диагностика цепей переменного тока. Есть два варианта – контактный и бесконтактный:
Контактный метод. Установить переключатель в положение визуального режима. Щупом пробника, не касаясь бокового электрода, прикоснуться к оголенному участку токоведущей части электроустановки.
Свечение красного светодиода будет сигнализировать о наличии напряжения переменного тока и наоборот.
Бесконтактный метод. Для поиска скрытой проводки нужно провести пробником по поверхности стены. Место прохождения проводов под напряжением определяется по сигнализации. Для полного контроля проложенных линий необходимо подать напряжение ко всем потребителям.
Электрический шнур, ведущий к бытовому электроприбору, со временем изнашивается, создавая возможность короткого замыкания.
Все самое необходимое для прокладки проводки Вы можете найти в нашем каталоге.
Другие статьи
Как управлять освещением в доме
Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.
Светотехника Управление светом Arlight
Все статьи /
Выбираем подсветку для рабочей зоны на кухне
Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.Светотехника Подсветка Arlight
Все статьи /
Обзор магнитных трековых систем бренда Arlight
Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.
Arlight Светотехника Трековые светильники
Все статьи /
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Советы, как не сверлить трубы или провода
Время от времени некоторые проекты требуют сверления отверстий в стенах дома. Например, анкеры для гипсокартона, обычно используемые для подвешивания картин и других предметов декора, обычно требуют предварительного просверливания отверстия перед установкой анкеров. Также может потребоваться сверление отверстий для подвешивания более тяжелых предметов, таких как крепления для телевизора, динамики объемного звучания и зеркала, и это лишь некоторые из них, чтобы их можно было надежно закрепить в каркасе за гипсокартоном. Необходимо соблюдать осторожность при сверлении стен дома, так как опасности могут лежать прямо под поверхностью. Общие опасности в стенах включают электрическую проводку, линии горячей и холодной воды, дренажные трубы и линии природного газа. Целью ниже является пролить свет на эти потенциальные опасности и на то, как избежать их сверления.
Типичные схемы электропроводки в новых домах
Электрическая проводка представляет собой наиболее распространенную опасность при сверлении отверстий в стенах.
Каждая розетка, выключатель света, настенное бра и т. д. имеют по крайней мере один провод, идущий к ним и от них. Как правило, проводка для выключателей света проходит вертикально вверх по стене к потолку выше, где она направляется к соответствующему светильнику. Проводка для розеток вокруг нижней секции стены может проходить либо вертикально вниз с потолка, либо горизонтально через стойки от одной розетки к другой. В многоуровневых домах эти провода могут идти снизу, а не с потолка.
Не следует сверлить отверстия непосредственно над, под или сбоку от любых электрических выключателей или розеток. В соответствии с Международным жилищным кодексом 2018 года электрические провода должны быть отведены не менее чем на 1-1/4 дюйма от края пиломатериала. 1 Ограничение глубины сверления менее 1-1/4 дюйма — хорошее начало для снижения риска повреждения проводки за гипсокартоном.
Международный жилищный кодекс 2018 года также требует установки стальных пластин или рукавов для защиты проводки, проходящей горизонтально через шпильки в стене.
1 Эти пластины устанавливаются в местах прохождения проволоки, чтобы предотвратить контакт сверл или крепежных деталей с проволокой в местах расположения шпилек. Поэтому, если при сверлении гипсокартона в месте стойки возникает значительное сопротивление, это может быть связано с одной из этих защитных пластин, и сверление следует прекратить.
Подобно электропроводке, проходящей по всему дому, водопроводные трубы и трубы спрятаны сразу за гипсокартоном. Каждое сантехническое оборудование в доме, будь то душ, раковина, стиральная машина или другое, имеет линии подачи воды и канализационные трубы, идущие к ним и от них. В дополнение к водопроводным линиям, линии хладагента HVAC и водопровод природного газа также расположены в стенах многих домов. Таким образом, те же самые меры предосторожности должны быть предприняты, чтобы избежать электропроводки, чтобы избежать водопроводных линий.
Как правило, водопроводные линии проходят либо сверху вниз, либо снизу вверх для снабжения арматуры и приборов.
Есть исключения, такие как несколько светильников в непосредственной близости на одной стене и ограничительная планировка этажа. В некоторых сценариях водопроводные линии могут проходить горизонтально через каркас стены. Как и в случае с электропроводкой, Международный жилищный кодекс 2018 года также требует, чтобы водопроводные линии были защищены стальными пластинами в местах, где они проходят через элементы каркаса и находятся ближе, чем на 1-1/4 дюйма к краю элемента каркаса. . 2
Важно помнить, что сантехника может быть не видна с обеих сторон стены. Перед любым сверлением убедитесь, что в стенной полости нет никаких сантехнических приборов, осмотрев обе стороны стены в предполагаемом месте сверления. Эта проверка также распространяется на наружные стены, так как патрубок для шланга может быть расположен снаружи дома.
Полезные инструменты Имея под рукой несколько стандартных инструментов, можно значительно снизить вероятность сверления проводки или сантехники.
Первые и самые простые инструменты – это рулетка и кусок малярного скотча. Вообще говоря, гипсокартон, используемый для стен, имеет толщину ½ дюйма. Таким образом, простой способ ограничить глубину сверления — отмерить чуть более полудюйма от кончика сверла и наклеить «флажок» из липкой ленты. При использовании ленточной метки эффективно достигается постоянная и безопасная глубина сверления. Если вы устанавливаете анкеры для гипсокартона с помощью более длинного винта, лучше всего вкручивать его вручную с помощью отвертки.
Еще один отличный инструмент, который нужно всегда иметь под рукой, — это искатель шипов. Многие из представленных сегодня на рынке искателей гвоздей достаточно чувствительны, чтобы регистрировать не только пиломатериалы каркаса за гипсокартоном, но также сигнатуры электропроводки и даже некоторых водопроводов. Конечно, искатель гвоздей не является надежным способом определения каждой электрической или сантехнической опасности в стене. Тем не менее, он может уловить достаточно сильный сигнал, чтобы оправдать дальнейшее расследование.
Также необходимо учитывать тип используемого сверла. В большинстве случаев предпочтительны стандартные спиральные сверла с углом резания 118 или 135 градусов. Биты-лопаты и биты Форстнера режут более агрессивно и могут легче повредить проводку и водопровод под поверхностью гипсокартона. Использование флажка из ленты, описанного выше, на стандартной спиральной дрели является более безопасным выбором.
Передовой опыт- Прежде чем сверлить какие-либо отверстия, убедитесь, что в доме имеется доступ к водо- и газоснабжению.
- Если применимо, отключите выключатели электрических цепей, питающих рабочую зону (при необходимости убедитесь в наличии дополнительного освещения)
- Не сверлите глубже, чем необходимо (1/2 дюйма для обычного гипсокартона для жилых помещений)
- Не сверлите прямо над, под, слева или справа от любых выключателей, розеток или сантехнических приборов
- Осмотрите обе стороны стены на наличие возможных опасностей перед сверлением
Установка на стене телевизора с большим экраном, зеркала, предметов декора или семейных фотографий — отличный способ превратить дом в настоящий дом.
Многие из этих предметов требуют сверления отверстий в стенах дома.
Несмотря на то, что универсального правила для сверления отверстий в стенах дома не существует, представленные выше рекомендации должны значительно снизить вероятность столкновения с опасностями, скрывающимися за гипсокартоном.
1 https://codes.iccsafe.org/content/IRC2018/chapter-38-wiring-methods
2 https://codes.iccsafe.org/content/IRC2018/chapter-26- общие-сантехника-требования
Как провести провод через стену – вот что вам нужно знать
Вам нужно провести провод через стену? Ну, мы знаем, что это может быть сложно, но есть и хорошая новость — вы определенно можете сделать это сами!
Вам просто нужно иметь правильные инструменты и знать, что нужно делать. Не забудьте добавить немного терпения и времени в микс. Попытка поторопиться с работой приведет к ошибкам, которые могут повредить стены или электрический провод.
Но прежде чем начать, убедитесь, что у вас есть необходимые разрешения на установку новой схемы.
Инструменты, необходимые для ловли проволоки через стену
Итак, приступим. Вот необходимые инструменты и материалы.
- Карандаш
- Искатель шпилек
- Дрель с гибким валом или сверло
- Инструмент для зачистки проводов
- Рыболовная лента электрика
- Кабельный рыхлитель
- Пила для гипсокартона или электролобзик
- Нм кабель
- Изолента
Как только они будут на месте, вы можете начать подготовку области. Выполните следующие шаги.
Как подготовить помещение
- Выключить питание
- Определение свободного пространства и препятствий
- Идти выше и ниже пятна
- Резка гипсокартона
- Сверло с другой стороны
Никогда не приступайте к электромонтажным работам, не отключив питание. Используйте мультиметр или тестер тока, чтобы дважды проверить, отключено ли питание.
В идеале, работайте днем, когда есть естественный солнечный свет, чтобы работать было легко, даже при выключенном питании.
Используйте инструмент для поиска шпилек, чтобы проверить наличие шпилек в том месте, где должен выходить провод.
Убедитесь, что на пути провода нет поперечных балок или каких-либо воздуховодов.
Если есть препятствия, такие как трубы или шпильки, которые могут блокировать провода, просверлите небольшое отверстие для прохода провода.
Какое бы место вы ни выбрали для прокладки провода через стену, убедитесь, что у вас есть свободный путь сверху и снизу этого места. Для этого вам нужно проверить подвал, чердак или подполье и проверить наличие балок. Измерьте луч, проходящий вдоль стены, и найдите правильное место.
Если лучей нет, найдите видимый элемент по обеим сторонам пятна и измерьте расстояние до пятна.
Нет функций? Просверлите маленькое отверстие, проденьте тонкий предмет, найдите его с другой стороны и измерьте расстояние.
Вернитесь к основному месту и вырежьте кусок гипсокартона там, где будет выходить провод.
Нарисуйте прямоугольник, просверлите два отверстия в противоположных углах и медленно вырежьте контур с помощью кольцевой пилы от одного отверстия к другому.
Вернитесь в подвал, подполье или на чердак и просверлите стенную пластину. Держите просверленное отверстие на расстоянии не менее 1¼ дюйма от края. Если это невозможно, сделайте небольшие отверстия на расстоянии друг от друга, чтобы можно было вставить провода.
Как протянуть провод сквозь стену
- Использовать липкую ленту для протягивания кабеля
- Сбросить веревку сверху
- Используйте магнит
Аккуратно протяните рыболовную ленту от одного отверстия к другому. Используйте изоленту и прикрепите конец ленты к кабелю. Он должен быть гладким, чтобы кабель мог проходить через отверстие.
Медленно перемещайте кабель, чтобы он не застрял и не повредился из-за трения. Желательно, чтобы на другом конце провода был кто-нибудь, кто сможет аккуратно провести кабель.
Если вы хотите вывести провод на поверхность выше, вы можете сделать обратную работу. Сначала привяжите что-нибудь к веревке и бросьте через отверстие.
Далее спуститесь вниз, привяжите трос к веревке и подтяните веревку сверху.
Если у вас есть сложные углы или большие расстояния для ловли проволоки, вы можете использовать магнит. Поместите магнит на неподвижный конец, так как это гарантирует, что магнит не будет притягиваться к металлическому предмету вдоль стены.
Заключительные слова
Теперь, когда вы знаете, как провести провод через стену, вы можете делать это уверенно. Но убедитесь, что у вас есть качественные электрические материалы и инструменты. Вы можете приобрести необходимые электротехнические материалы в компании D&F Liquidators. Обратитесь к нам за цитатами.
