Как определить мощность светодиода: способы, примеры рассчета

Самый лучший способ узнать мощность светодиода – это посмотреть рабочие характеристики на упаковке изделия. Зная марку и модель можно найти его характеристики в Интернете. В противном случае, останется только два способа: проверить мультиметром или постараться определить по внешнему виду, о них мы и поговорим в этой статье.

Содержание

1. Зачем нужно знать мощность
2. Способы определения мощности светодиода
3. Мультиметром
4. По закону Ома
5. По внешнему виду
6. Итоги

Зачем нужно знать мощность

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.

Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).

Блок питания для светодиодов рекомендуется выбирать с запасом в 10-20%. Это предотвратит работу БП на пределе, что в свою очередь продлит его срок службы.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Определить мощность лазерного светодиода при помощи мультиметра нельзя!

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
3. Зафиксировать значение напряжение
4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
5. Поднимите напряжение до зафиксированного ранее значения V
6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

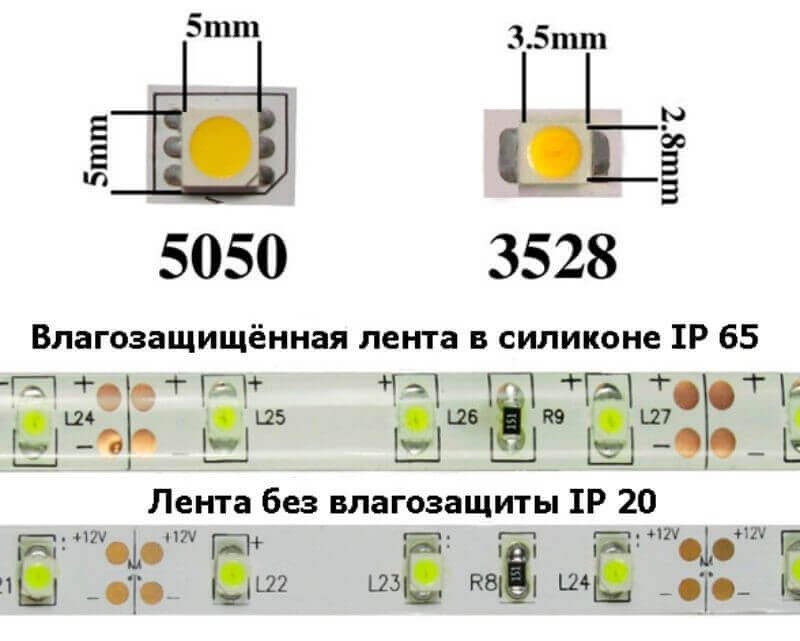

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Мощность светодиода зависит от излучаемого им цвета. Поэтому узнав характеристики для светодиода белого цвета, стоит знать, что для красного или зеленого они будут другие.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Итоги

Часто в руки радиолюбителя попадаются светодиоды без надписей и упаковочных коробок, по которым можно без труда определить мощность светодиода. Владея описанными в статье способами Вы знаете как рассчитать хотя бы примерные характеристики, и в большинстве случаев этого достаточно для решения широкого круга задач.

Как определить мощность светодиодной ленты

Если Вы покупаете LED-ленту в официальном магазине или заказываете её через интернет, вопрос определения мощности стоять не будет. В первом случае лента поставляется в заводской упаковке, имеющей все необходимые маркировки, а во втором даже при отсутствии фабричного пакета или коробки, характеристики удастся изучить на сайте интернет-магазина. Однако в тех случаях, когда покупка ленты была спонтанной и случилась лишь из-за того, что потребитель проходил вдоль товарных лотков и раскладок на стихийном рынке, к нему в руки могло попасть изделие с весьма неожиданными характеристиками. В данном случае мы не станем пытаться беспочвенно судить о качестве изделия (оно может быть самым разным) – здесь куда более важен вопрос о том, как подобрать для такой ленты блок питания, если энергопотребление одного её метра доподлинно неизвестно. Давайте же разбираться.

Сегодня светодиодные ленты имеют множество разновидностей и моделей, а потому просто надеяться на то, что можно взять для расчёта некий усреднённый показатель, не приходится. Даже для бытовых нужд можно приобрести модели, мощность которых различается в 2, 4, 6 и более раз. Но не следует пугаться: оценить энергопотребление любого изделия достаточно просто, если применить немного смекалки и терпения. Пожалуй, важнейшим можно назвать тот факт, что для получения информации о мощности вам не придётся измерять электрические величины – то есть, даже при отсутствии мультиметра или других сложных измерительных инструментов потребитель сумеет получить точные результаты.







Узнаём параметры ленты

Всю процедуру определения технических характеристик можно свести к трём этапам:

• определению типа использованных диодов;
• определению количества диодов в метре;
• простой математической операции.

Рассмотрим несколько примеров. Прежде всего, необходимо отметить, что простота дальнейших расчётов обязана банальному факту – стандартизации технологии изготовления и применению однотипных комплектующих. Так, для бытовых нужд чаще всего используются диоды типов SMD2835, SMD3528 и SMD5050. Заметно реже в светодиодных лентах применяются диоды SMD5630 и SMD5730. При этом их энергопотребление будет зависеть от размера, то есть первые два типа не только взаимно симметричны, но и потреблять будут одинаковую мощность. Все эти типы могут использоваться на гибких платах, рассчитанных на напряжение в 12, 24 и 220 В, которые сегодня наиболее востребованы, и вне зависимости от вольтажа, мощность их будет одинаково пропорциональна друг другу.

Потому первое, что нужно сделать, если Вам в руки попалась лента без каких-либо маркировок – это взять линейку или штангенциркуль и аккуратно замерить стороны диода, впаянного в гибкую плату. Если одна его сторона равна 3,5 мм, а вторая – 2,8 мм, перед Вами диод типа SMD2835 или SMD3528, что в данной ситуации не важно. Владея этой информацией, нужно просто сопоставить размеры с известными заводскими параметрами комплектующих.

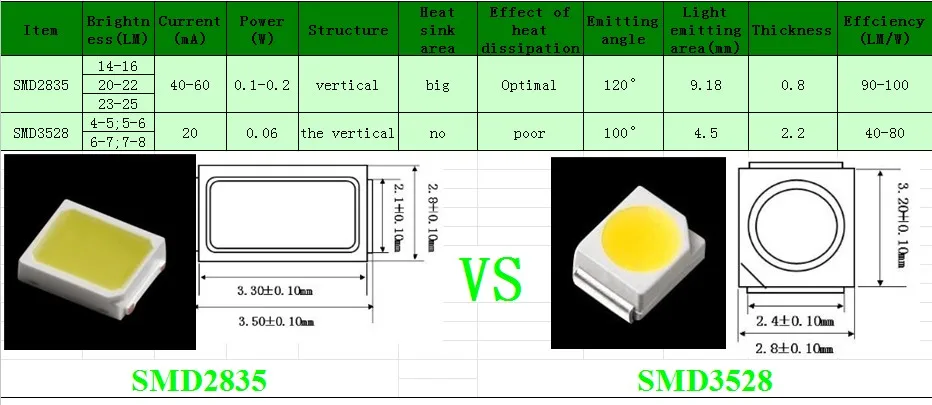

Запомнить мощности очень просто, ведь на пять популярных типов диодов приходится всего три цифры:

• SMD2835 и SMD3528 потребляют 0,1 Вт;
• SMD5050 потребляют 0,3 Вт;
• SMD5630 и SMD5730 потребляют 0,5 Вт.

Как видим, даже две последних разновидности, которые бывает сложно различить после замеров из-за близости размера, всё равно имеют одинаковую мощность, так что ошибиться в расчётах попросту невозможно.

Следующим логичным шагом кажется умножение мощности одного диода на их количество в погонном метре изделия, однако не всё так просто. На величину паспортного энергопотребления необходимо внести поправку, которая обусловлена самой конструкцией светодиодной ленты. Для примера возьмём изделие, построенное на диодах SMD3528. В одном сегменте гибкой платы такого типа будет содержаться 3 светодиода (если речь идёт о модели на 12 В). Кроме того, на том же участке располагают токоограничивающий резистор, который фактически снижает потребление ленты при работе на 20% – до 0,8 Вт. Таким образом, для всех типов диодов реально необходимую мощность принято пересчитывать:

• SMD2835 и SMD3528 – 0,1 х 0,8 = 0,08 Вт;
• SMD5050 – 0,3 х 0,8 = 0,24 Вт;
• SMD5630 и SMD5730 – 0,5 х 0,8 = 0,4 Вт.

Именно эти значения следует умножать на количество светодиодов в одном метре, чтобы получить реальную мощность изделия. Если Вы держите в руках светодиодную ленту с числом диодов 60 шт./м, то, в зависимости от типа элементов, один её метр будет иметь такую мощность:

• SMD2835 и SMD3528 – 0,08 х 60 = 4,8 Вт;
• SMD5050 – 0,24 х 60 = 14,4 Вт;
• SMD5630 и SMD5730 – 0,4 х 60 = 24 Вт.

Полагаем, с подобными расчётами вполне способен справиться каждый потребитель. Для оценки энергопотребления дробных частей метра всегда используют тот же принцип, не забывая при этом учитывать кратность порезки данной модели ленты. Сегодня почти все изделия на 12 В и 24 В можно резать кратно 5 см, а некоторые модели – даже по 2,5 см. Сложнее приходится только в тех случаях, когда используется светодиодная лента, питающаяся от 220 В, поскольку в таких случаях кратность порезки составляет в лучшем случае 50 см, а зачастую – и вовсе 1 м. Напомним, что отрезать изделие можно только по специальным линиям, которые для этого предназначены. Если вы решите перерезать изделие в случайном месте, то данный сегмент подсветки работать не будет, ну а если этот фрагмент ещё и стоит первым в цепи, то присоединить к нему питание окажется попросту невозможно. Те, кто не очень дружен с пайкой, после корректного отрезания ленты могут вместо припаивания проводников использовать технологичные коннекторы для лент, изготовленные на фабрике. Они быстро монтируются, обеспечивают отличный электрический контакт, и к тому же сохраняют разборность соединения, на случай, если контур подсветки придётся модифицировать.







Конструктивные особенности лент, влияющие на мощность

Выше мы рассмотрели самый простой вариант того, как рассчитать энергопотребление разных лент, условно приравняв между собой некоторые из них. На самом же деле, ситуация обстоит несколько сложнее: если бы сразу несколько типов изделий были идентичны по своим эксплуатационным характеристикам, такое дублирование оказалось бы бессмысленным. Потому пора переходить к более сложной информации.

Если вспомнить школьный курс физики, то электрическая мощность представляет собой произведение тока и напряжения. Можно ли узнать их, просто взглянув на изделие? Оказывается, да.

Начнём с самого простого и пойдём по нарастающей. Проще всего разобраться с вольтажом питания. В этом вопросе разумнее идти от противного, руководствуясь информацией, приведённой чуть выше. Если метки реза стоят на расстоянии 50 или 100 см, перед вами модель на 220 В, без вариантов. Изделия, рассчитанные на 12 В и 24 В, внешне отличить сложнее, хотя некоторые производители и до наших дней порой соблюдают морально устаревшую политику помещать на модели, требующие питания 24 В, сразу 6, 8, 12, 16 или 32 диода в пределах одного неделимого участка. При этом длина участка зачастую равна 10 см, и только в самых редких случаях – привычные 5 см. В последние годы светодиодные ленты на 12 В и 24 В практически всегда изготавливают внешне идентичными, зато на саму плату наносят маркировку вблизи места реза: там будет указано либо «DC12V», либо «DC24V». То же самое касается и других номиналов питания, которые сегодня ещё можно встретить на рынке – 5, 18 и 36 В.

Перейдём к тому, на какой ампераж могут быть рассчитаны изделия. Сила тока, который течёт через полупроводники, будет зависеть не только от их общего количества в ленте, но и от того, к какому типу они принадлежат. И здесь также прослеживаются различия:

• SMD3528 и SMD2835 потребляют 20 мА;
• SMD5050 – 60 мА;
• SMD5630 и SMD5730 – 100 мА.

При этом не будем забывать, что в одном метре ленты может находиться 30, 52, 60, 120, 180 или 240 диодов, что и обуславливает различия между моделями. Вместе с тем, это открывает дополнительные возможности для оценки энергопотребления отрезка ленты – особенно, если он имеет некратную стандартам длину или необычное число диодов в метре. В таком случае применяют формулу



P = (U x I x N) / K,



где P – это искомая мощность отрезка ленты, Вт;

U– напряжение питания изделия, В;

I– сила тока в одном светодиоде данного типа, А;

N – число диодов в одном метре ленты, шт. ;

K – количество диодов в одной секции, шт.

Проверим вычисления для изделий SMD3528, SMD5050 и SMD5630, размещённых на одном погонном метре ленты в количестве 60 шт. с сегментами по 3 диода:



P(3528) = (12 x 0,02 x 60) / 3 = 4,8 Вт;

P(5050) = (12 x 0,06 x 60) / 3 = 14,4 Вт;

P(5630) = (12 x 0,1 x 60) / 3 = 24 Вт.



Следует отметить, что в последние годы эксперты отмечают печальную тенденцию: ленты, построенные на диодах SMD5630 и SMD5730 в реальности могут иметь токи до 180 мА, что означает их меньшую экономичность и низкую светоотдачу с каждого потреблённого ватта. К таким моделям стоит относиться с двойной осторожностью: с одной стороны, они работают совсем не так, как ожидается, что означает несоответствие характеристик подсветки желаемому результату, а с другой – провоцирует потенциальные проблемы с блоком питания, мощности которого может попросту не хватить на реальные объёмы энергопотребления ленты, в результате чего сгореть может не только блок, но иногда и сама лента.







Чтобы выяснить, как много энергии будет в штатном режиме потреблять ваша подсветка, следует воспользоваться другой формулой:



Q = (L x P x t) / 1000,



где Q – это искомый объём потреблённой энергии, кВт*ч;

L – длина ленты, уложенной в контур подсветки, м;

P – мощность одного метра ленты, Вт;

t – время работы подсветки, часов.

Если предположить, что будет использована самая экономичная модель, построенная на диодах типа SMD3528, общей протяжённостью 5 метров, и работать ей предстоит лишь по вечерам (например, с 17:00 до 23:00), то:



Q = (5 x 4,8 x 6) / 1000 = 0,144 кВт*ч.



За месяц такая подсветка потребит 0,144 х 30 = 4,32 кВт*ч энергии. Данное значение можно считать мизерным, потому Вам совершенно не придётся беспокоиться, что новая подсветка станет существенно увеличивать суммы в платёжках за электричество.



Отдельно следует сказать о светодиодных лентах RGB-типа. Хотя на первый взгляд внешне они почти не отличаются от монохромных изделий, в них всё же очень важны параметры тока, поступающие на каждый цветовой канал. Даже не все электрики знают, что их питающие напряжения отличаются между собой. К примеру, на красный кристалл должно подаваться питание не выше 2 В, а на синий – не более 3,2 В. Перепутав эти проводники, Вы рискуете уничтожить ленту ещё при первом включении, а в случае с более дорогими моделями, которые окажутся стойкими к неверному вольтажу, просто до предела снизить ресурс работы изделия. Как нетрудно понять, первыми из строя выйдут именно красные кристаллы, а без них получить всё многообразие цветовых гамм уже не удастся.

Расчёт потребления для немаркированных многоцветных моделей должен производиться в соответствии с теми же принципами и алгоритмами, что описаны ранее. При их подключении важно помнить, что для управления требуется ещё и RGB-контроллер, а его параметры также необходимо рассчитать. И блок питания, и контроллер, в обязательном порядке должны иметь запас по мощности в 20-25% от совокупного электропотребления ленты. Только в этом случае гарантирована её надёжная работа. Если такой запас не достигается, контур подсветки стоит пересмотреть и выйти на нужные показатели – заменив блок питания на более мощный, разбив контур на два, каждый со своим БП, или укоротив его так, чтобы все соотношения параметров соответствовали требованиям.

В том случае, если вы вдруг решили сэкономить и приобретаете светодиодную ленту с рук, не верьте всему, что написано на пластиковой упаковке. К примеру, многие китайские бренды указывают количество диодов – 250 или 300 штук. На сегодняшний день в лентах самого высокого качества монтируют не больше 240 штук на метр, а потому указанные выше цифры – либо обман в количестве, либо в том, на какую длину оно приходится. На бобине в 5 метров вполне может быть 250-300 светодиодов, и даже больше, но никак не на одном погонном метре. Потому лучше несколько раз подумать, прежде, чем соблазняться на низкую цену. Возможно, производитель хитрит не только в том, сколько диодов содержится в его изделии.

Как рассчитать мощность светодиодов

••• DKsamco/iStock/GettyImages

Обновлено 04 июня 2018 г.

By Blake Flournoy

может быть важно рассчитать мощность, потребляемую вашими светодиодами в цепи. Это простая задача с помощью мультиметра, способного измерять ток, сопротивление и напряжение, но если у вас его нет, можно оценить потребляемую мощность светодиода, сверившись с упаковкой и листами производителя, которые поставляются со светодиодами. Вам нужно только найти ток и напряжение ваших светодиодов.

TL;DR (слишком длинно, не читал)

Расчет энергопотребления светодиодного освещения является важным шагом для любого проекта электроники с батарейным питанием, и, к счастью, это просто сделать. Чтобы рассчитать мощность светодиода, вам нужно знать ток и напряжение вашего светодиода, которые вы можете найти либо с помощью электрического мультиметра, либо изучив упаковку и материалы производителя. Мощность светодиода рассчитывается путем умножения тока светодиода на его напряжение. Будьте осторожны при работе с электрическими цепями и токами, даже при их измерении.

Определение напряжения

Первым шагом в расчете энергопотребления светодиода является определение напряжения светодиода. Если у вас нет под рукой мультиметра, посмотрите в техпаспорте производителя и найдите типичное прямое напряжение светодиодного блока или измерьте его мультиметром, когда светодиод включен. Кроме того, вы можете оценить напряжение по цвету светодиода. Белые светодиоды, как правило, имеют напряжение 3,5 В, красные — 1,8 В, синие — 3,6 В и 2,1 В для зеленых, оранжевых или желтых светодиодов.

Определение тока

После того, как вы записали напряжение светодиода, вам необходимо определить ток. Это можно измерить непосредственно с помощью мультиметра, чтобы определить точное значение, но материалы производителя должны давать приблизительную оценку типичного тока. Получив это значение, вы сможете очень быстро и легко рассчитать потребление энергии светодиодами.

Расчет мощности светодиода

Чтобы рассчитать потребление энергии светодиодом, просто умножьте напряжение светодиода (в вольтах) на ток светодиода (в амперах). Результат, измеряемый в ваттах, представляет собой количество энергии, потребляемой вашими светодиодами. Например, если ваш светодиод имеет напряжение 3,6 В и ток 20 мА, он будет потреблять 72 мВт мощности. В зависимости от размера и масштаба вашего проекта ваши показания напряжения и тока могут измеряться в меньших или больших единицах, чем базовые ампер или ватт, и может потребоваться преобразование единиц измерения. При выполнении этих расчетов помните, что 1000 милливатт равны одному ватту, а 1000 миллиампер равны одному амперу.

Статьи по теме

Справочные материалы

• Светодиоды Flexfire: Таблица источников питания светодиодных лент
• Для чайников: Как рассчитать мощность в цепи светодиодов
• Инструкции: Как рассчитать мощность источника питания светодиодов?
• Electronics Stack Exchange: расчет потребляемой мощности светодиода
• Lunar Accents Design: технические описания светодиодных ламп
• CompuPhase: источник тока для светодиода Для этого необходимо проанализировать электрическую цепь, частью которой является светодиод. Если схема содержит много других электронных компонентов помимо светодиода, это может стать сложной задачей.
• Большинство электронных схем со светодиодами, которые были разработаны для обеспечения максимальной надежности, были разработаны таким образом, чтобы светодиод имел напряжение, близкое к типичному прямому напряжению, указанному производителем. Поскольку прямое напряжение на светодиоде определяет значение электрического тока через светодиод, мощность, которая требуется светодиоду, приблизительно равна прямому напряжению, умноженному на ток при прямом напряжении.
• При аппроксимации мощности учтите, что ток через светодиод будет значительно изменяться даже при небольшом изменении напряжения на светодиоде. Также учтите, что разные светодиоды, даже если они излучают свет одинакового цвета, будут иметь несколько разные уровни тока при одном и том же прямом напряжении.

Об авторе

Блейк Флурной — писатель, репортер и исследователь из Балтимора, штат Мэриленд. Работая независимо и вместе с профессорами в Goucher College, они подготовили и провели ряд образовательных программ и семинаров для старшеклассников и студентов колледжей в районе Балтимора, находя новые способы познакомить учащихся с биологией, психологией и статистикой. Они никогда не видели Сайнфелда и смертельно боятся ос.

Устранение неполадок со светодиодной лентой | Освещение формы волны

Светодиодные ленты бывают самых разных размеров, плотности и качества цвета, но их всех объединяет то, что в какой-то момент вы можете столкнуться с трудностями при их работе. За многие годы работы со светодиодными лентами мы собрали некоторые из наиболее распространенных причин проблем со светодиодными лентами и способы их решения.

ОСТОРОЖНО : Низковольтная электроника постоянного тока обычно считается безопасной и представляет относительно низкую опасность поражения электрическим током. Однако, когда это возможно, мы настоятельно рекомендуем отключать питание или отсоединять блок питания перед тестированием или настройкой любых светодиодных лент или аксессуаров.

Обратите внимание, что в некоторых шагах по устранению неполадок, которые мы предлагаем ниже, вам потребуется подключить и включить источник питания для завершения теста. Будьте осторожны и обратитесь за советом к квалифицированному специалисту, если вы не знаете, как безопасно выполнять эти тесты.

Вы подключили блок питания к светодиодной ленте, включили выключатель и… ничего. Что дает?

Для устранения неполадок выполните следующие действия:

1) Убедитесь, что напряжение и ток вашего источника питания совместимы со светодиодной лентой.

Если, например, ваш источник питания 12 В постоянного тока, он не будет работать со светодиодной лентой 24 В. Проверьте заднюю часть блока питания, на которой будет указано выходное напряжение. Затем проверьте саму светодиодную ленту, у которой в точках подключения светодиодной ленты будет указано входное напряжение.

2) Убедитесь, что ваш блок питания работает правильно.

Быстрый тест с использованием мультиметра для проверки напряжения на двух выходных проводах или напряжения между внутренним контактом вилки постоянного тока и внешним цилиндром должен показать разницу напряжений. Если он показывает напряжение меньше, чем его номинальное напряжение, у вас может быть неисправный блок питания.

Обратите внимание, что для этого теста источник питания должен быть включен.

3) Проверьте и изолируйте другие принадлежности на той же цепи.

Удалите все дополнительные диммеры и контроллеры из схемы и определите, сможете ли вы заставить светодиодную ленту светиться без дополнительных аксессуаров. Если светодиодная лента работает, это означает, что у вас проблема с диммером или контроллером, или с соединением, ведущим к этим аксессуарам или от них.

Обратите внимание, что для этого теста источник питания должен быть включен.

Это само собой разумеется, но никогда не подключайте низковольтную светодиодную ленту постоянного тока (например, 12 В/24 В) непосредственно к сетевой розетке (например, 120 В/240 В)!

4) Проверьте наличие видимых ослабленных соединений

Убедитесь, что все разъемы и провода на месте и не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в разъемы без пайки, которые являются распространенными точками отказа контактов.

Если у вас есть мультиметр, проверьте каждую точку цепи на разность напряжений между положительным и отрицательным (заземлением) проводами/клеммами. Начните с выхода постоянного тока блока питания и пройдите к светодиодной ленте. Если положительные и отрицательные медные контактные площадки светодиодной ленты не имеют перепада напряжения, питание не подается на светодиодную ленту из-за неисправности еще до того, как питание достигнет секции светодиодной ленты.

5) Проверьте наличие видимых признаков короткого замыкания

Особенно, если вы припаиваете свои собственные провода вместо беспаечных принадлежностей, возможно, вы непреднамеренно создали короткое замыкание, позволив положительному и отрицательному проводам соприкоснуться.

Выполните быструю визуальную проверку всех соединений светодиодной ленты и убедитесь, что эти провода достаточно разделены.

Короткие замыкания этого типа особенно вероятны при работе с многоканальными лентами, такими как 5-цветные светодиодные ленты, имеющие 6 точек подключения.

6) Проверка на невидимые признаки короткого замыкания

Если после визуальной проверки вы не обнаружили никаких видимых коротких замыканий, вы можете затем проверить наличие невидимых коротких замыканий. Самый быстрый способ проверить это — снова использовать мультиметр.

Подсоедините контакты мультиметра к положительным (+) и отрицательным (-) медным контактам на светодиодной ленте и проверьте значение сопротивления. Если короткого замыкания нет, мультиметр должен показывать бесконечное сопротивление. Если он показывает какое-либо значение сопротивления, это указывает на короткое замыкание.

При наличии признаков короткого замыкания отсоедините все аксессуары и провода и проверьте, сохраняется ли короткое замыкание на светодиодной ленте. Если это так, это указывает на проблему со светодиодной лентой.

Одним из распространенных мест короткого замыкания является линия разреза светодиодной ленты, где использовались ножницы. Светодиодные ленты обычно состоят из двух медных слоев, разделенных тонким слоем изоляции. В некоторых случаях, если ножницы не делают ровный разрез, изолирующий слой может выйти из строя в месте разреза, что приведет к короткому замыканию.

Если вы обнаружили короткое замыкание на сегменте светодиодной ленты, но не можете найти никаких видимых признаков места короткого замыкания, попробуйте отрезать последние 1-2 дюйма светодиодной ленты на обоих концах, чтобы удалить потенциально поврежденный участок. отрезок. Мы рекомендуем использовать острые ножницы, чтобы обеспечить чистый срез, так как затупленные, тупые ножницы с большей вероятностью «раздавят» медный и изоляционный слои, создав короткое замыкание.

Ваша светодиодная лента работает нормально, но имеет заметно меньшую яркость на одном конце? Это часто наблюдаемая проблема со светодиодными лентами более низкого качества, и ее основной причиной является падение напряжения.

Падение напряжения в основном вызвано чрезмерным электрическим током для данной схемы, или чрезмерным сопротивлением в цепи, или их комбинацией.

Проверьте свою схему

Большинство светодиодных лент имеют рекомендуемую максимальную длину пробега, основанную на потребляемой мощности на фут и конструкции внутренней схемы. Поскольку каждая секция светодиодной ленты должна пропускать ток для всех «нисходящих» сегментов светодиодной ленты, подключение слишком длинной светодиодной ленты приведет к превышению номинальной мощности секций светодиодной ленты, подключенных ближе всего к источнику питания.

Самым непосредственным последствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, при котором напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причина снижения напряжения связана с внутренним сопротивлением медных дорожек печатной платы.

Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, и использование проводов недостаточной толщины также может привести к чрезмерному падению напряжения. Воспользуйтесь нашим онлайн-калькулятором сечения проводов, чтобы узнать, подходят ли характеристики провода для вашей установки.

Возможно, вы сможете перестроить свою схему, сконфигурировав ее «параллельно», а не «последовательно».

Проверка электрического сопротивления

Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и коррозией меди. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.

В экстремальных случаях места плохого контакта могут нагреваться, что может привести к пожару, поэтому определение и устранение таких ситуаций может быть важной мерой безопасности.

Диагностика падения напряжения

Самый точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, — это просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно снижается по мере удаления от источника питания, это признак падения напряжения.

Почти все светодиодные ленты имеют некоторое падение напряжения, и станет ли это серьезной проблемой или нет, в первую очередь зависит от степени падения напряжения. Например, 12-вольтовая светодиодная лента может упасть до 11,5 В на самом дальнем конце от источника питания, но обычно это недостаточно значительное падение напряжения, чтобы вызывать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак значительного падения напряжения, которое, скорее всего, приводит к очень заметному падению яркости.

Если ваши светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя причинами:

1) Входное напряжение светодиодной ленты упало ниже расчетного напряжения

Чтобы определить, какая из этих двух проблем виновата , сначала определите входное напряжение в точке подключения светодиодной ленты к источнику питания (т. е. первая пара медных контактных площадок).

Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для 12-вольтовой светодиодной ленты), вы, вероятно, столкнулись с проблемой с блоком питания или ослабленным/корродированным соединением между светодиодной лентой и блоком питания.

Хорошей новостью является то, что ваша светодиодная лента, скорее всего, в порядке, и проблема может быть решена простым исправлением проводки или заменой блока питания.

2) Сами светодиоды теряют яркость

Если при первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для 12-вольтовой системы), но вы все еще видите падение яркости, у вас может быть серьезная проблема со светодиодной лентой.

Светодиоды, как правило, рассчитаны на срок службы более 36 000 часов, но некоторые продукты более низкого качества будут экономить на проектировании и производстве, что приведет к преждевременному выходу из строя. В таких ситуациях единственным выходом может быть полная замена светодиодной ленты.

Если части вашей светодиодной ленты падают с установленной поверхности, возможно, вы использовали светодиодную ленту с недостаточной двухсторонней лентой. Вы можете рассмотреть возможность повторного нанесения нового слоя двусторонней ленты или использования монтажных кронштейнов и винтов для более надежного метода крепления.

Мы рекомендуем «приклеивать» светодиодные ленты более высокого качества, для которых, скорее всего, требуется двухсторонняя лента с более высокой адгезией, например 3M VHB.

Если у вас горит весь сегмент светодиодной ленты, но вы заметили, что секция из 3 светодиодов (или 6 светодиодов для 24 В) остается темной, возможно, у вас есть «разомкнутая цепь» в одной из секций.

Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов одной секции отсоединился, что привело к полному электрическому отсоединению только этой секции светодиодов.

Если вы знакомы с тем, как паять, вы можете попробовать повторно нагреть паяные соединения для каждого из светодиодов и компонентов вдоль этого мертвого участка. Если нет, лучше всего обратиться к поставщику за заменой (если он предоставляет гарантию) или просто удалить неисправную секцию, разрезав по линиям разреза и соединив два сегмента вместе с помощью соединительных зажимов.



Компания Waveform Lighting производит светодиодные ленты в соответствии со строгими требованиями к качеству и надежности, чтобы избежать распространенных проблем, подобных описанным выше. К сожалению, этого нельзя сказать о многих других «бюджетных» светодиодных лентах, доступных для покупки.

Если у вас возникла проблема со светодиодной лентой, которую вы приобрели у нас, немедленно свяжитесь с нами. Даже если у вас возникли проблемы со светодиодной лентой, которую вы приобрели в другом месте, мы будем более чем рады помочь и обсудить варианты замены.

Other Posts

Все, что вам нужно знать о лампах A19

Что означает термин A19? Термин A19 используется для описания общей формы и размеров световой… Подробнее

Начало работы со светодиодной лентой для освещения вашего дома

Светодиодная лента — это новый тип технологии освещения, который никогда не существовал раньше. Поскольку технологии светодиодов развились достаточно, чтобы … Подробнее

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить … Подробнее

Почему ваше освещение выглядит плохо — 5 возможных причин

Если вы когда-нибудь задумывались, почему ваше освещение выглядит не очень хорошо, вы не одиноки. С распространением энергосберегающего освещения, кон… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры для светодиодных лент

Диммеры и контроллеры для регулировки яркости и цвета системы светодиодных лент.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.
