Что такое опрессовка

Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.

По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается

повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.

Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.

Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.

В процедуру опрессовки входит:

• Испытание трубопровода и его промывка;
• Проверка и, если требуется, замена деталей;
• Восстановление поврежденной изоляции.

Воздействием высокого давления проверяются:

• Прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
• Закрепления при соединении составляющих систему элементов;
• Выдержка кранов, манометров, а также задвижек и клапанов.

Что должно быть сделано до опрессовки

До опрессовки должен быть уже установлен распределительный коллектор тёплого пола с шаровыми кранами и вентилями для залива и слива системы.

Само собой испытания проводятся уже после того, как все контуры тёплого пола смонтированы.

Как опрессовать тёплый пол

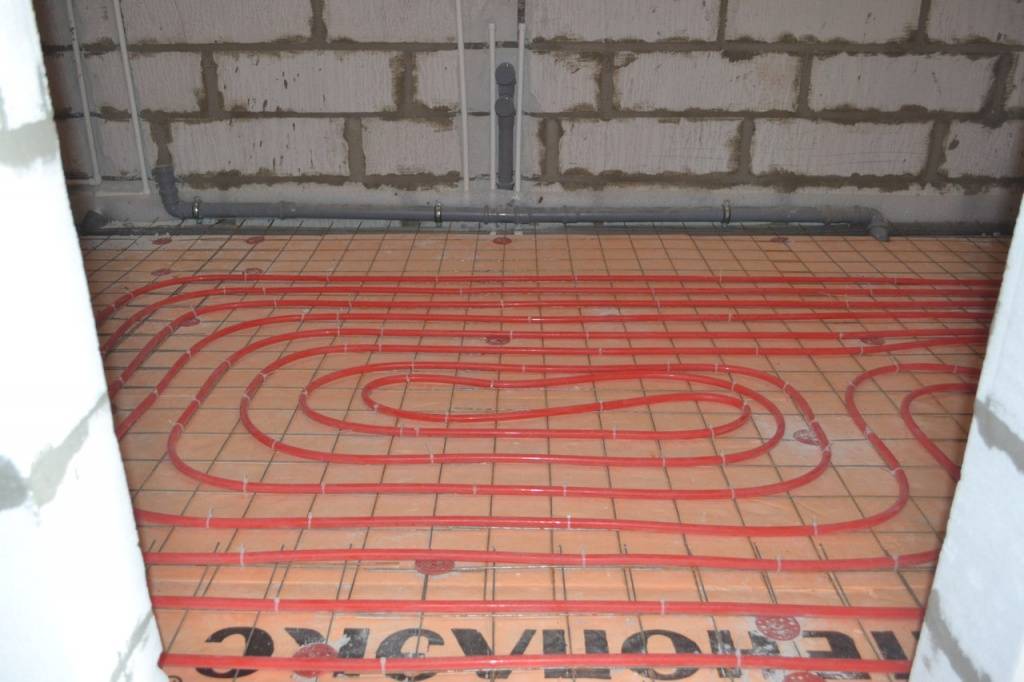

Опрессовку проводят до заливки стяжки тёплого пола. Она может быть проведена даже в тех случаях, если вы еще не подключили котел или сделали только одну комнату. Проверять целостность все равно можно и даже нужно. А для проведения работ существует несколькими способами.

Опрессовка от системы водоснабжения

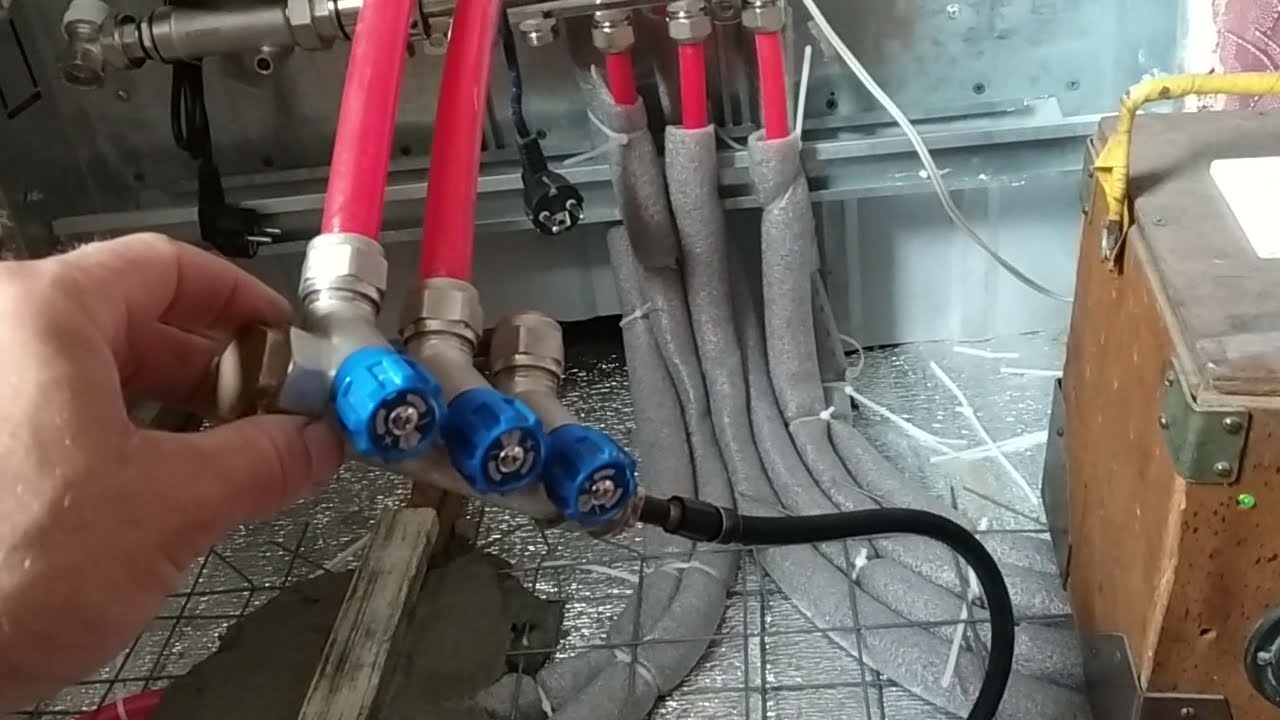

До опрессовки закройте все вентили и расходомеры коллектора тёплого пола. Подключите шланг подходящего диаметра и прочности к коллектору подачи. Другой конец шланга нужно подключить к системе водоснабжения дома. Все соединения должны надёжно закреплены.

Обратите внимание! В момент заполнения водой системы тёплого пола автоматический воздухоотводчик должен быть закрыт (если он имеется), так как пыль и мусор, который обязательно находится в трубе может вывести его из работы. Так же если в систему уже встроен котел, то его нужно оградить от испытательных работ, лучше его потом испытать отдельно (так как давление при опрессовке теплого пола достигает 6 атмосфер, а рабочее давление котлов не превышают 3 атмосфер). Для этого нужно закрыть оба запорный шаровых крана на подаче и обратке, идущих непосредственно от котла и к котлу

Откройте вентиль подачи воды, откройте ближайший расходомер или вентиль первого контура (зависит от вида коллектора), далее начинайте потихоньку открывать сливной вентиль. В этот момент будет слышен шипящий звук выхода воздуха. На сливном вентиле к этому моменту должен тоже надет шланг, конец, которого нужно пустить в емкость для сбора воды, которая будет выливаться по мере наполнения контура водой. И так, как только из первого контура перестанет идти воздух, сразу открываем второй контур, при этом первый нужно закрыть, что бы не лить лишнюю воду и что бы быстрее прокачался второй контур. Когда прокачался второй контур, сразу открываем третий, четвертый, пятый… Не забывайте закрывать предыдущие. Когда весь воздух из контуров теплого пола будет вытеснен, нужно закрыть оба вентиля подачи и слива воды, а вентили идущие на каждый контур открыть.

Данный рассмотренный вариант не самый лучший для опрессовки, так как давление в системе водоснабжения не превышает 3 бар, а для качественно выполненной опрессовки необходимо давление в 6 бар. Поэтому рассмотрим еще тройку вариантов, позволяющие поднять оптимальное давление воды в системе.

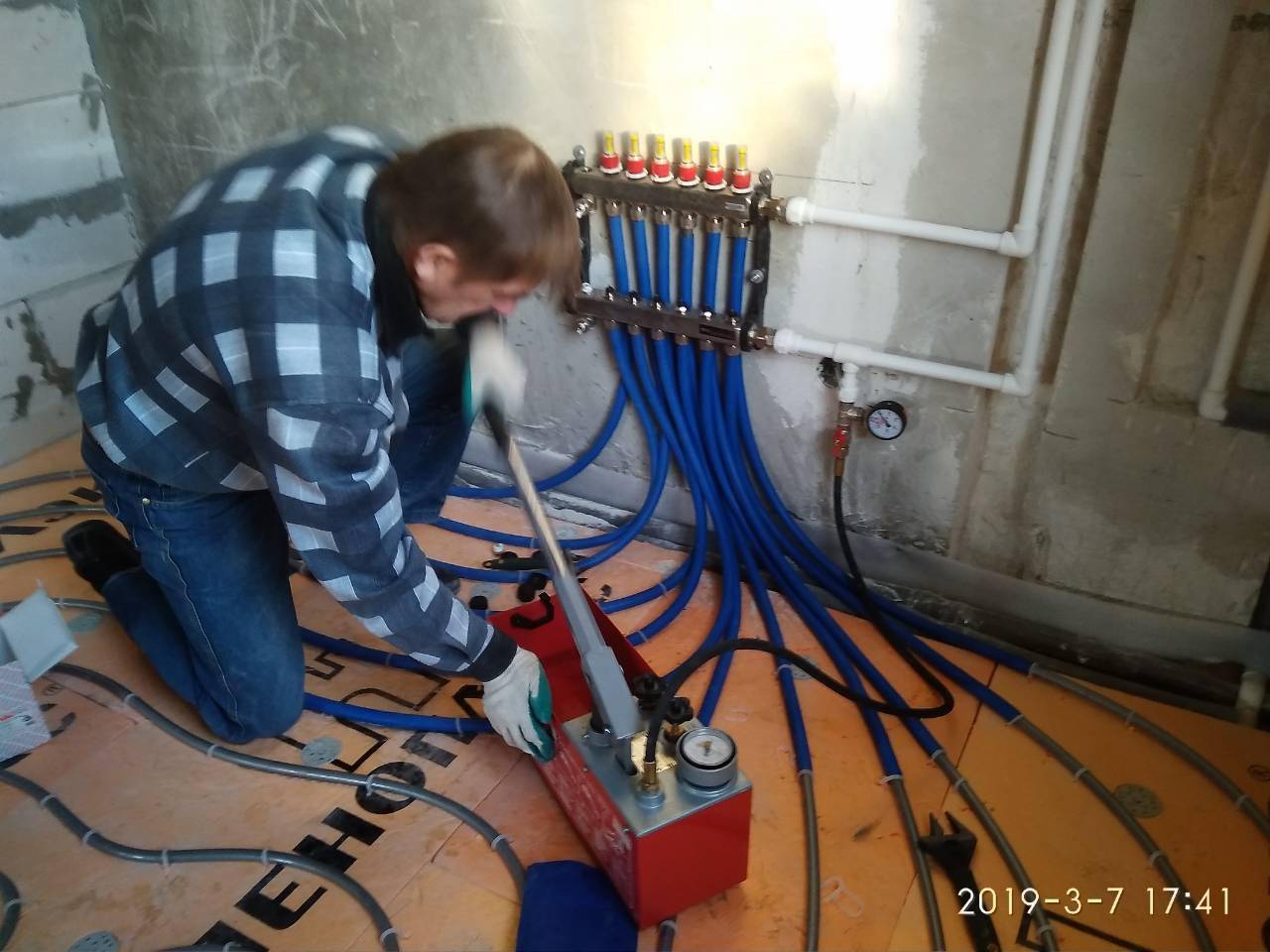

С помощью профессионального опрессовщика

Для проверки системы отопления в продаже имеются профессиональные опрессовщики, как ручные так и электрические. Разницы каким именно воспользоваться нет, оба выполнят свою задачу отлично. Единственное стоимость их значительно различается. Пользоваться ручным прибором не составит никакого труда. Просто подключаете шланг от него в систему тёплого пола, наливаете воду в ванночку опрессовщика и начинаете качать, открывая и закрывая вентили по первому варианту, периодически добавляя воду в ванночку. Электрический опрессовщик нужно будет подключить к системе водоснабжения или если есть возможность отбирать воду из любой подходящей емкости с чистой водой. Подробная инструкция по работе прилагается к каждому прибору. Так как их много видов рассматривать их мы здесь не будем.

Опрессовка с помощью садового опрыскивателя

Для этого лучше подойдет металлический садовый опрыскиватель. Наливаем в него воды, шланг от опрыскивателя подключаем к вентилю подачи. Что бы много раз не перекрывать краны и не заполнять опрыскиватель водой, так как емкость его хватит разве, что на один контур трубы, нужно сначала проделать действия, которые мы описывали в опрессовке от системы водоснабжения, а потом уже воспользоваться этим способом, потому как вам останется лишь создать давление в 4-6 атмосфер, для чего объёма одного бачка вполне будет достаточна.

Обратите внимание! Перед тем как начать работы с каким либо опрыскивателем, уточните его рабочее давление на корпусе или в паспорте и не в коем случае не превышайте его

Шланг от опрыскивателя подключаем к входному вентилю подачи и начинаем качать до тех пор пока не наберется давление 4-6 атмосферы. Что бы не качать вручную, можно воспользоваться любым компрессором, подключив его вместо клапана сброса лишнего давления на опрыскивателе.

Здесь важно постоянно контролировать давление и не завышать рекомендованные заводом изготовителем опрыскивателя. Если вы не уверенны что справитесь, лучше этого не делайте, а воспользуйтесь следующим способом.

Опрессовка с помощью вибрационного насоса

Вибрационные насосы на подобии «Ручеек», «Малыш» способны создавать давление до 6 атмосфер, поэтому они хорошо справятся с опрессовки вашей системы.

Данный способ по нашему мнению проще в выполнении предыдущего, так как всё что требуется это поместить насос в емкость с достаточным объемом воды, с хорошо закрепленным на нем шлангом и подключенным к коллектору. Здесь работать лучше вдвоём, один открывает краны и подает команды, другой включает и выключает насос.

Принцип заполнения водой контуров такой же как и в первом варианте. То есть открыли вентили, после включили насос. Только не закрывайте вентиль контура до того как не открыли следующий вентиль, иначе скорее всего у вас соскочит шланг либо с насоса, либо с коллектора. Шланг с обратки можно вывести в ту же емкость, где находится насос. Как только из контуров теплого пола вышел весь воздух… Далее всё что будет написано до конца абзаца хорошо запомните, важен сам порядок действий… Как только вышел весь воздух перекрываем вентиль обратки, смотрим на манометр, как на нем повышается давление до 6 атм. (Этот момент очень короткий), закрываем вентиль подачи и одновременно выключаем насос.

Опрессовка пластиковых и полиэтиленовых труб тёплого пола производится один раз, после чего оставляется на сутки, потом проверяются все соединения и вся длинна контуров на наличие подтеков. Так же стоит обратить внимание на показания манометра. Давление за это время не должно падать, либо упадёт максимум на 0,2 атм. для металлопластиковых и 0,5 для сшитого полиэтилена. Если имеются не герметичные соединения, подтягиваем, устраняем. Если обнаружился брак трубы, контур поменять на новый, так как соединения трубы в стяжке пола крайне не желательны.

Если на этот момент в системе имеется котёл отопления, не плохо бы провести температурные испытания тёплого пола. Для этого нужно спустить давление с труб, заполнить оставшуюся систему водой, открыть шаровые краны, идущие от котла и к котлу коллектора, при необходимости опять создать давление в системе до рабочего давления котла, и прогреть систему до 80 C в течении получаса. В это время опять же наблюдаем за трубами на наличие протечек. После таких испытаний труба тёплого пола примет окончательно своё положение и уже на изгибах не будет лишнего напряжения. Но если котла пока не имеется, можно пропустить этот момент.

Важно держать рабочее давление на всем протяжении заливки стяжки пола, вплоть до полного его высыхания. Если не проводились температурные испытания, то перед заливкой стяжки нужно спустить систему до рабочего давления при котором пол будет потом эксплуатироваться. Это важно, так как если это не сделать, то после того как стяжка пола высохнет и мы спустим давление до рабочего, труба станет чуть уже в диаметре ( особенно это касается тубы из сшитого полиэтилена), между трубой и стяжкой образуется небольшой зазор, который заполнится воздухом, что в свою очередь повлияет на теплоотдачу тёплого пола (не сильно, но повлияет), ведь как мы знаем воздух является хорошим теплоизолятором.

Видео

В сюжете — Опрессовка 3х кратным рабочим давлением воды

Опрессовка тёплого пола воздухом

Опрессовка воздухом по мнению профессионалов является не самым лучшим способом это сделать. Потому, что заметить утечку воздуха сложнее, чем утечку воды. Но всё-таки она становится актуальным, когда опрессовка проводится в холодное время года, либо когда есть сомнения, что запуск системы отопления дома не будет произведен до наступления холодов и есть вероятность, что вода в трубах замерзнет и разорвет трубу так, как воду из труб до суха тяжело выгнать. Поэтому в этом случае лучше вместо воды загнать туда воздух.

Делать это можно любым компрессором, даже автомобильным. Только здесь есть небольшие нюансы. Когда воздух проходит через компрессор, он нагревается и расширяется, поэтому когда вы создали нужное давление в трубах, нужно закрыть краны и подождать пока воздух в них остынет. За это время показания на манометре должны упасть на 1–1,5 атмосферы. После систему докачиваете опять до нужных 6 атм. И опять ждете. Повторяете еще раз и оставляете всё на сутки. За это время проверяйте все соединения и всю трубу с помощью мыльного раствора и кисточки, то есть промыливайте всё что можно. Если будет где-то утечка, это место будет пузыриться. По истечении суток, давление в трубах может незначительно упасть, либо останется на прежнем уровне.

Когда вы убедились в герметичности системы трубок и соединения вашего тёплого пола можно приступать к заливке стяжки своими руками. Главное запомнить, что чистовая стяжка заливается с рабочим давлением в трубах.

Видео

В сюжете — Как опрессовать систему отопления или водопровода воздухом

В продолжение темы посмотрите также наш обзор Смесительный узел для теплого пола — функции, устройство, особенности монтажа

Источник

https://santekhnik-moskva.blogspot.com/2019/11/Kak-opressovat-toplyy-pol.html

как опрессовать, заполнение воздухом, водой, теплоносителем, проверка водяного пола перед заливкой, давление в трубах

Содержание:

• 1 Начало работ по проверке (опрессовке) водяного теплого пола
• 2 Разновидности и принцип работы насосов для опрессовки системы отопления
  • 2.1 Виды
  • 2.2 Как правильно выбрать?
  • 2.3 Подключение
  • 2.4 Модели
• 3 Бетонная система монтажа теплого водяного пола
• 4 Почему надо удалять воздух
• 5 Алгоритм удаления воздуха
• 6 Что еще потребуется учесть в процессе проектирования теплого пола
• 7 Виды водяного теплого пола
  • 7. 1 Бетонный водяной теплый пол
  • 7.2 Настильная система водяного теплого пола
• 8 Способ проведения опрессовки с использованием воды
• 9 Нюансы заполнения системы теплоносителем
• 10 Варианты опрессовки
  • 10.1 С использованием воды
  • 10.2 Опрессовка воздухом
• 11 Составные элементы оборудования

Начало работ по проверке (опрессовке) водяного теплого пола

Опрессовка это гидравлическое или пневматическое испытание на отсутствие протечек  трубопровода, мест его соединения (фитингов) и другого оборудования работающего под давлением.

Опрессовка выполняется непосредственно перед закрытием тепловых труб для дальнейшей укладки чистового пола. При бетонной системе водяного теплого пола проверка (опрессовка) производится перед заливкой стяжки из бетона. При полистирольной системе водяного пола и при системе деревянного теплого пола, опрессовку  нужно производить перед закрытием тепловых труб листами ГВЛ или фанеры.

Проверка (опрессовка) водяного теплого пола производится после подсоединения всех контуров обогрева к распределительному  коллектору теплого пола. Напомню, что распределительный  коллекторный шкаф монтируется перед началом всех работ по устройству водяного теплого пола.

Отопительные контуры проверяются отдельно. Каждый контур наполняется водой до полного вытеснения  воздуха. Чтобы это произошло необходимо открыть и закрыть термостатные и регулирующие вентили. Вместо вентилей можно открыть и после выхода воздуха, закрыть расходомеры.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

• насос с ручным приводом;
• электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

• низкая стоимость;
• простота в использовании;
• высокая мобильность;
• не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

• полная автоматизация;
• возможность использования на больших объектах;
• экономия времени и собственных сил;
• высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

• емкость отопительной системы, в которой будет использован насос;
• как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

• НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
• Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
• УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Может быть интересно

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Виды водяного теплого пола

В наше время подобное отопление представлено в нескольких вариантах, из которых каждый сможет выбрать для себя подходящий. Современная конструкция теплого пола может быть:

1. Бетонной. Такой водяной теплый пол собирается под плитку и другие покрытия.
2. Настильной. Этот вид используется под ламинат или другое деревянное покрытие.

Бетонный водяной теплый пол

В этой системе нагревающиеся элементы монтируются под монолитную стяжку. Технология связана с проведением «мокрых» работ, требующих больших физических и временных затрат. Водяной теплый пол под ламинат этого вида можно делать только при наличии специальных навыков и знаний. Технология укладки состоит из следующих действий:

1. На основу укладывают пенополистерол, его назначение – сбережение тепла в помещении, чтобы оно не уходило через перекрытия в нижних этажах.
2. Потом настилают демпферную ленту, которая отвечает за компенсацию расширения стяжки во время нагрева.
3. Далее укладывают сетку из арматуры, куда в дальнейшем вкладывают трубы.
4. После укладки труб проводят тестирование системы.
5. Финишное покрытие можно размещать после полного высыхания бетона. В среднем этот период может занять до 28 дней.

Настильная система водяного теплого пола

Основная разница этого варианта в том, что отсутствует потребность в применении раствора. В технологии сухой водяной теплый пол распределение тепла происходит благодаря алюминиевым пластинам, в которые и закладываются трубы. Сверху их накрывают картоном, вспененным полиэтиленом или гипсоволокнистым листом. Финишным слоем является выбранное покрытие. Его укладывают сверху конструкции без применения стяжки. У этого вида имеются такие плюсы:

• быстрая установка;
• использовать можно сразу.

Способ проведения опрессовки с использованием воды

Прежде чем выполнять опрессовку своими руками, необходимо установить на выбранное место коллекторный ящик и подключить смонтированные греющие водяные контуры.

Монтаж коллекторного шкафа

Затем ведется заполнение контуров водой с подачи. Для этого на коллекторе обратки закрываются колпачки, а на подаче приоткрывается кран. Поступающей в трубы водой начинает вытесняться из них воздух с хорошо слышимым шипением через автоматический воздухоотводчик.

После этого открывается кран на обратке, чтобы также стравить воздух. Если контуров несколько, то действия повторяются с каждым из них, пока весь воздух не выйдет из системы. После этого следует перекрыть вентиль, находящийся на подаче на входе в коллектор.

Следующим действием становится открывание вентиля, расположенного перед обраткой.

Процесс опрессовки теплого пола

• Если выбран способ контрольной проверки в форме установки рабочих температур, то делать это нужно постепенно. Начальная температура теплоносителя в контуре должна составлять 20°С. Выждав несколько часов, ее поднимают еще на 5°С, внимательно контролируя состояние стыков, внешних поверхностей труб, соединений.

• Если протечки появились, то вода из системы сливается и принимаются меры по устранению неисправностей. После этого вновь подается теплоноситель и при достижении проектной температуры система остается два-три дня. Определив после визуального осмотра отсутствие неисправностей, температура снижается, чтобы вода в системе была прохладной, и заливается стяжка.

  Схема коллектора

• Второй метод базируется на создании избыточного давления. В этом случае после полного заполнения системы холодным теплоносителем создается давление, которое должно в 1,5–2 раза быть больше, чем рабочее. В таком состоянии водяной контур остается в течение суток. За это время выявляются места, где вода просачивается из-за дефектов самих труб или неплотных соединений. Устранение проблем проводится после сливания теплоносителя, а потом испытания повторяются.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

• вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
• выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
• провести опрессовку теплого пода воздухом.

С использованием воды

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

Опрессовка теплого пола водой

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

• сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
• подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
• после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
• для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Опрессовка теплого пола воздухом

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Дата: 25 сентября 2020

Опрессовка моего теплого пола!

Я не сантехник (только инженер-строитель), но установил систему мокрого теплого пола в трех комнатах, используя низкопрофильную систему с предварительно рифленой цементной плитой и 7 кольцевыми магистралями из «Магазина теплых полов». Теперь мне нужно проверить его под давлением, но я немного не понимаю, как это происходит. Поскольку я установил его самостоятельно, смогу ли я вызвать профессионала для проверки давлением и подписи? Я полагаю, что нет.

Будем признательны за любой совет.

1

1 Ответ от сантехника MyBuilder

Лучший ответ

GPR Gas Services

Spalding • На сайте с 19 сент. 2015 • 5 рабочие места, 80% положительных результатов отзыв

Я следовал этой процедуре тестирования много лет
После установки и заполнения труб UFH Испытание гидравлическим давлением
должно проводиться на всех контурах.
перед укладкой стяжки или покрытия выбранным полом
покрытия.
• Изолируйте как подающий, так и обратный коллекторы с помощью
краны шаровые или клапаны регулирующие и запорные
• Убедитесь, что все подающие и обратные клапаны контуров UFH
открыть.
• Используйте манометр из комплекта для проверки давления для контроля
давления.
• Подсоедините нагнетательный насос к штуцеру шланга и откройте Клапан
на торцевой крышке. Убедитесь, что другой соединительный клапан шланга
закрыт.
• Поднимите давление в коллекторе до 2-кратного рабочего
давление (минимум 4 бар, максимум 6 бар) не менее 1
час. После первоначального небольшого падения давления в трубах
расширяться, дальнейшего падения давления быть не должно.
Проверьте показания манометра в течение этого периода, чтобы убедиться, что
, что давление остается постоянным в течение этого периода.
• Снизить давление до рабочего давления в системе,
или не менее 2 бар. Сначала давление в системе
увеличивается по мере того, как трубы сжимаются при более низком давлении
и затем стабилизируется. Если давление не упало ниже
рабочее давление через 1 час система герметична.
• Система должна оставаться под
давление во время укладки пола таким образом, чтобы в случае повреждения
происходит с трубой, укладку пола можно прекращать
, и повреждения были устранены немедленно. также, когда давление превышает рабочее давление, труба расширяется и допускает движение при установке на рабочее давление

2019-05-03T08:15:02+01:00

Ответ получен 3 мая 2019 г.

HVP Magazine — Устранение потерь давления в напольном отоплении благодаря конструкции

09:30, 6 февраля, 2019

Пол Хармер, ведущий технический консультант CIPHE, советует, как устранить потери давления в напольном отоплении за счет тщательного проектирования.

Популярность теплых полов (UFH) означает, что все больше профессиональных сантехников и инженеров-теплотехников повышают свою квалификацию, чтобы иметь возможность предлагать эту услугу.

Однако для многих из тех, кто не знаком с установкой UFH, такие проблемы, как потеря давления, могут стать источником головной боли. Для достижения равномерного распределения тепла между помещениями с UFH необходимы правильный объем потока и доступный напор, поэтому важно сделать это правильно.

Потеря давления

Прежде чем приступить к проектированию системы UFH, проектировщик обычно указывает максимально допустимую потерю давления на контур, например, 20 кПа. В дополнение к этому проектировщику также необходимо будет рассчитать потери давления через смесительный клапан, коллектор и изоляторы при заданном расчетном расходе.

Расчетный расход — это суммарный расход всех контуров UFH, сложенный вместе. Например, 12-портовый коллектор с расходом 2 л/мин на контур (всего 24 л/мин).

Этот общий расход используется для расчета потери давления как в коллекторе, так и в термостатическом смесительном клапане. Типичный термостатический смесительный клапан UFH может иметь потерю давления 55 кПа при скорости потока 24 л/мин и 11 кПа для изоляторов и коллектора.

После расчета наибольшей потери давления в контуре UFH при 20 кПа, потеря давления через 12-портовый коллектор и изоляторы (11 кПа) и потеря давления через термостатический смесительный клапан (55 кПа) дает общую потерю давления 86кПа.

Имея это в виду, можно нанести рабочую точку на Grundfos UPS2 15/50/60, используя следующие данные: потеря давления 86 кПа, расход 24 л/мин.

Не нужно много времени, чтобы понять, что при проектировании систем UFH с коллекторами более 10 портов встроенный насос, поставляемый с блоком, может быть не в состоянии обеспечить подачу достаточного количества тепла к источнику тепла.

Поэтому установщику может быть сложно диагностировать систему UFH, которая страдает от недостаточного доступного давления насоса.
