Быстрое подключение асинхронного двигателя на 220 без конденсатора

Содержание

• 1 Варианты подключения обмоток двигателя
• 2 Запуск мотора
• 3 Теория В. Голика
• 4 Схемы, разработанные В. Бурлако
  • 4.1 Способ 1 – старт мотора ключем симистора
  • 4.2 Запуск мотора с высокими пусковыми моментами
• 5 Тиристорный преобразователь
  • 5.1 Логическая интерпретация
  • 5.2 Силовая часть
• 6 Общая характеристика
• 7 Вывод

В статье мы расскажем об асинхронных двигателях, а именно об их подключении к сети на 220 вольт без применения конденсатора. Вопрос довольно актуальный сегодня, ведь обеспечение энергоэффективности в современных системах выходит на первый план.

Схема управления асинхронным двигателем

Электродвигатель асинхронного типа представляет собой устройство, работающее от переменного тока, в котором напряжение находится в роторе. Основное назначение роторного тока – создание момента вращения посредством электромагнитной индукции, которая идет из магнитного поля статорной обмотки.

Устройства данного типа бывают двух видов: одно- и трехфазные. В первом случае силовой агрегат питается от источника электроэнергии с одной фазой. Приборы представляют собой маломощные агрегаты, используемые в домашних или офисных условиях, где подача однофазного электропитания осуществляется от электросети и ее полюсов.

Трехфазные же модификации работают, соответственно от источников питания, обладающих тремя фазами. Мотор работает в различных конфигурациях: дельта или звездообразной, исходя из требований приложения. Устройства отличаются высокой мощностью, свое применение находят в промышленной отрасли.

Варианты подключения обмоток двигателя

Доступны всего два варианта подключения обмоток асинхронных электрических моторов:

• по «звездной» схеме.
• по варианту «треугольник».

В последнем случае подсоединения используются устройства, которые характеризует большую мощность, отдаваемую приводом.  Однако при запуске силового агрегата продуцируется высокий уровень пускового тока, что представляет опасность для любого бытового прибора. Если подключать по схеме «звезда», можно добиться наиболее плавного пуска двигателя, т. К. Ток небольшой. Вы не можете получить от привода большой мощности.

Подключение асинхронного двигателя теругольник и звезда

Схема соединения электродвигателя мощность в 380В к сети 220В, организованная «треугольником», обеспечивает максимальный показатель рабочей мощности. Когда же показатель питания – 380 вольт, тогда катушки подключаются типом «звезда». Это особенно важно, ведь при высоких напряжениях при старте, пусковой ток также увеличивается.

Это может повредить электропривод. При нехватке мощности можно запустить двигатель с подключенными катушками первым способом, а после перехода в рабочий режим произвести коммутацию и включить обмотки способом «треугольник».

Модели асинхронного типа имеют простую конструкцию, массово используются в разнотипных приложениях. Не стоит обходить стороной их невысокую стоимость, которая в некоторой степени и определяет распространение компонентов. Они присоединяются к обыкновенным сетям на 220 воль (однофазные), но, что делать, если есть необходимость в расширении мощностного потенциала? Выход простой – подпитать трехфазный силовой агрегат к однофазной сети. При этом нет необходимости использовать конденсаторные детали. Реализовано сразу несколько схем по созданию такого подключения, и каждая из них заслуживает внимания. Рассмотрим же детально каждую из них и определим сильные стороны и выгоды от реализации.

Подключение звезда

Запуск мотора

Как вы уже поняли, запуск двигателя будет осуществляться без применения конденсатора. Чтобы осуществить подключение по этому методу, достаточно иметь самый типичный асинхронный двигатель. Авторы научных книг, среди которых есть В. Голик, указывают на то, что номинальные обороты моторного ротора должны быть на уровне 1500 об./мин, а не 3000. Связывают это с особенностями статорных обмоток.

Мощность силовых агрегатов ограничивается электрическими параметрами диодов силового типа и тиристоров, которые составляют 10 ампер, при этом показатель обратного напряжения превышает 300 вольт. 3 обмотки статора нужно присоединять, применяя треугольное подсоединение. Выводы же группируются на колодке клемм, при помощи упорядоченных перемычек.

Напряжение в 220В подается через автоматический защитный выключатель автоматического действия. Подключение проводится параллельно одной из обмоток, определим ее как «А». Остальные две («В» и «С») последовательно соединяются друг с другом и параллельно с «А». К выходам одной части, например, «С», устанавливается электронный блок, определим его «К».

Рассмотрим ситуацию, при которой контакт блока всегда разомкнут и напряжение бесперебойно подается. При ней по вышеописанным цепям «А», «В» и «С» будут протекать токи типов Ia и Ib+c. Резистивно – индуктивные уровни сопротивления на всех статорных обмотках одинаковые. Эта особенность обусловливает превышение тока вдвое на цепочке «А», по сравнению с направлением Ib+c. По фазе будет наблюдаться совпадение цепей.

Каждый ток по отдельности создает возле себя намагниченные потоки, которые не приводят в движение роторный элемент. Для обеспечения работы мотора, нужно провести сдвиг по углу двух магнитных потоков или же между собой двух токов. Именно для этой задачи в схеме реализован электронный блок (ключ). Конструкция компонента позволяет ему кратковременно замыкаться и размыкаться, проводя шунтирование второй обмотки «В».

Пример маркировки электродвигателя

Для запуска ключа выбирается временной промежуток, при котором синусоида тока имеет наивысшее амплитудный показатель. Сила тока в третьей катушке «С» минимальная, что обусловливается наличием индуктивного сопротивления.

При проведении закорачивания сопротивления «В» в общей цепочке с «С», создается бросок тока, при помощи замкнутого контакта по виткам третьей обмотки. Сам контакт довольно быстро взрастает, после чего уменьшается под воздействием спада амплитуды напряжения, который плавно стремится к нулю.

Также в системе образуется так называемый временной сдвиг, который маркируется ϕ. Благодаря образованному углу сдвигания, генерируется единый сильный намагниченный поток, который и приводит ротор в движение.

Подача тока в третьей катушке «С» при функционировании ключа отличается от формы напряжения, реализованной в гармоничной синусоиде. Несмотря на это, она никак не влияет на генерирование момента вращений на вале мотора. Когда осуществляется переход полуволны от синусоиды в сферу «минусовых» показателей, ситуация повторяется, а сам силовой агрегат раскручивается дальше, чем до этого.

Теория В. Голика

В основе такой реализации лежит запуск мотора с использованием имеющейся элементной базы. В состав силовой части электрического ключа, с помощью которого осуществляется коммутация, входят такие мощные элементы:

• два диода: VD 1 и 2;
• тиристоры: VS 1 и 2.

 Все эти детали подключены с применением схемы обыкновенного моста. Но, в данной схеме эти элементы реализуют другую функцию – проводят шунтирование обмотки подсоединенного мотора посредством своих «плеч» из одного диода и транзистора. Осуществляется это сразу после достижения агрегатом амплитудных параметров от синусоиды, представленной на схеме. Благодаря такому подключению создается электронный блок двунаправленного срабатывания, который в процессе работы реагирует на волны гармоник. Они бывают двух типов:

• положительные;
• отрицательные.

С помощью диодов VD 3 и 4 реализуется напряжение импульса с двумя полупериодами. Сигнал этот поступает напрямую на цепи управления. Ограничивается он и далее стабилизируется при помощи резисторного элемента R1 и стабилизатора VD5.

Сигналы, нацеленные на открывание тиристоров электрического ключа, исходят от транзисторов с 2 полюсами, на рисунке они маркируются как VT 1 и 2. Резистор переменного действия R7, рассчитанный на 10 кОм, выполняет важную функцию регулирования момента открывания тиристора.

В ситуациях, когда его регулятор находится в начальномм положении сопротивления, электрический блок активируется даже при самом малом напряжении амплитуды, которая имеет место в обмотке «В».

Наличие наивысшего ввода резисторного сопротивления R7 позволяет отключать ключ. Старт схемы проводится, когда положение ползунка вышеуказанного резистора соответствует показателю самого высокого сдвига токовых фаз между катушками.

Электронный ключ на симисторе

Старт системы реализуется достаточно просто – необходимо перевести ползунок R7 в положение, полностью соответствующее наибольшему фазовому сдвигу токов между катушками. Далее происходит сдвигание регулятора, тем самым определяя самый устойчивый рабочий режим, напрямую зависящий от уровня приложенной нагрузки и мощности электродвигателя. Силовые агрегаты с разными показателями номиналов взаимозаменяемые, широко представленные на отечественном рынке.

Силовые компоненты системы, реализованные с целью дальнейшей работы с моторами малых мощностей, могут конструироваться без охладительных радиаторов в конструкции.

Когда же распределители функционируют на максимальных ресурсах, использование теплоотвода является обязательным.

Электрические блоки применяются под напряжением сети 220В . Отдельные компоненты необходимо тщательно заизолировать, тем самым защитив от случайных касаний. Соблюдение мер безопасности – еще один немаловажный аспект при реализации подключения, который обязательно необходимо соблюдать.

Схемы, разработанные В. Бурлако

Данная методология также является одной из активно применяемых, что обусловливается особенностями реализации. Несмотря на то, что общие принципы регулирования такие же, как те, которые предложил В. Голик, схемы все-таки являются разными.

Способ 1 – старт мотора ключем симистора

По своей сути, метод является усовершенствованной реализацией метода, представленного Голиком. Здесь мы имеем существенно упрощенную схему подключения трехфазного электрического двигателя.

Пример диаграммы работы тиристоров

К особенностям нового способа относят:

• использование единого симистора VS1 от TC-2-10, вместо привычных двух тиристорных компонентов и силового блока.
  Деталь также отвечает за шунтирование другой обмотки «В», в то момент, когда достигается требуемый показатель напряжения. При этом, ток цепочки должен быть на минимуме;
• создание сдвига фаз для токов во всех параллельных обмотках. Показатель общий с предыдущей схемой и находится в диапазоне 51 – 80 градусов, которых с лихвой хватает на обеспечение вращений ротора;
• применение ключа, который отвечает за работу симистора VS1. Он устанавливается на динистор симметричного типа с маркировкой VS2, для каждого отдельного периода гармоник напряжений. Ключ получает командные сигналы от цепочки сдвигания фаз, которая включает резистивно-емкостные компоненты;
• сдвиг фазы посредством конденсатора «С» усиливается общим сопротивлением компонентов R1 R2. Вспомогательный резистор R2 на 68 килоом выполняет функции компонента R7 из вышеописанной схемы, обеспечивая регулирование времени зарядки конденсатора, и, как следствие – момент запуска VS2, а уже с его помощь – VS1.


Автор также предоставляет свои рекомендации по сборке и настройке созданной схемы. Она разрабатывалась для использования с двигателями, ресурс которых позволяет раскручивать ротор до 1500 об/мин. Электрическая мощность при этом – 0,5 – 2,2 киловатта.

Если же электронные ключи применяются на машинах с высокими показателями рабочей мощности, нужно обязательно обеспечить теплоотвод. Реализуется он с применением VS1 симистора. При проведении настройки необходимо смотреть на оптимальное состояние подгонки угла сдвижения фаз для токов между компонентами обмотки. Это обеспечит двигателю тихую слаженную работу, без вибраций, шумов и др. С такой целью можно менять номиналы у компонентов цепи фазосдвигания.

Симисторы можно использовать самые разные, главное, чтобы они полностью отвечали характеристикам электромеханики. Например, импортный элемент DB3 взаимозаменяем с динистором отечественного производства КР1125.

Запуск мотора с высокими пусковыми моментами

Здесь, как и в других схемах не применяется конденсатор. Методика является отличным вариантом для регулирования работы электродвигателей, которые были собраны для обеспечения моментов вращений в 3000 за минуту. Это обусловливает в схеме одну особенность – изменения системы подключения катушек на звездообразную. Ранее применялась треугольная схема. В процессе генерируется крутящий момент на порядок выше, обеспечивающий быстрый запуск ротора.

В чем же отличия этой схемы от предыдущей? Первое, что стоит указать – это наличие вспомогательного электрического ключа (блока), который соединяется с обмоткой «А», тем самым создавая дополнительный фазовый сдвиг тока. Он играет важную роль при эксплуатации в сложных производственных условиях. При этом алгоритм настройки аналогичен предыдущему.

Тиристорный преобразователь

  Данная разработка дает возможность с высокой эффективностью сохранять параметры мощности моторов, при подключении в электросеть с одной фазой. Разработка принадлежит В. Соломыкову.

Тиристорный преобразователь автор В Соломыкова

Решение лежит в основе всех современных ПЧ, хотя разработана с учетом более ранней, проверенной базы.

С помощью тиристорного преобразователя, получается конструировать такие формы напряжений, которые будут максимально приближенные к идеальным для каждой фазы. Будут иметь место также гармоники синусоид, которые отлично сочетаются с асинхронными электрическими двигателями.

Подача энергии от 1-фазной электросети на 220В осуществляется с помощью защиты – автоматического разъединителя SF1 и моста диодов, имеющего в основе Д233В. На выходе силовые цепи получаются, благодаря работе ключей тиристоров VS1-6.

Сдвиг токовых фаз для источника питания каждой катушки мотора собственным напряжением обусловливается функционированием 2 основных микросхем:

• DD1 – для К176ЛЕ54
• DD2 – для R176 ИР2.

Платы дают возможность формировать такты сдвигов напряжений от сигналов во всех регистрах, а их комбинации подаются на порты для регулирования работы тиристоров VS1 – 6, посредством самостоятельных транзисторов VT 1 – 6, по диаграмме, которая была ранее спланирована.

Логическая интерпретация

Схема типа К176ИР2 генерирует сразу 2 раздельных регистра сдвига на 4 разряда. Они в свою очередь обладают четырьмя выходами Q от каждого из триггеров. Каждый «пускатель» относится к типу D и является двухступенчатым.

Микросхема К176ИР2

Введение ведомостей в регистр осуществляется также через порт D. Реализован и вход для подачи команд, тактового типа С. Они идут через порты D от начального триггера, далее сдвигаются по ходу движения на 1 такт.

Сброс выходных данных из регистра Q осуществляется, когда на вход R поступает напряжения из логического уровня. Такое обнуление еще называют асинхронным сбросом.

Силовая часть

Схема также обладает и силовой частью, которая имеет свои принципы и особенности наладки и дальнейшего управления. Итак, когда напряжение подается на схему, то происходит обнуление регистра сдвига платы DD2. Это в свою очередь способствует завершению заряда емкостей С2 далее по цепи через элемент R5. Когда происходит заряд, мгновенно срабатывает  DD1.1 – являющийся, по сути, логическим компонентом. Он и «разрешает» сдвиг импульса для дальнейшего регистра DD2.

Пример схемы К175ЛЕ5

Когда же осуществляется переход регистра в логическое положение 1, тогда проводится подача сигнала на основу его биполярного транзистора – VT 1 – 6. Он открывается и посылает сигнал на свой тиристор, а именно – на его электрод управления.

В результате мы получим трехфазное напряжение, которое возникнет между силовыми клеммами на выходе. Оно является достаточно близким к синусоидальной форме, при этом, сдвинутым векторно между собой на максимальный угол 120 градусов.

  Силовой агрегат асинхронного типа, который регулируется согласно этой схеме, способен развивать самую высокую мощность, среди всех описанных вариантов. Частота, с которой осуществляется коммутация, подбирается экспериментальным способом, при проведении настройки за счет подбора емкостных номиналов: С 4, 5 или 6. Их уровни определяются мощностью самого двигателя.

  Конденсаторная мощность рассчитывается по такой формуле:

С = 0,01Р (Вт) / n*1/30n (мкФ)

Когда имеет место номинальная частота оборотов ротора, тогда показатель n определяют как 1. R3 и R4, которые являются резисторами, после наладки убирают, а на место последнего монтируют конденсатор, емкость которого – 0,68 микрофарад.  Далее, что делают – припаивают резистор регулировки, рассчитанный на 15 кОм. Устанавливают его к местам А и В. Здесь элемент выполняет основную функцию – максимально точно выставляет частоты оборотов роторных деталей двигателя.

Общая характеристика

В инверторе входящая однофазная сеть выпрямляется до постоянного тока, а затем «прерывается» до трехфазного переменного тока, который подается на трехфазный двигатель. Преимущество инвертора или частотно-регулируемого привода состоит в том, что оператор имеет возможность управлять скоростью работы двигателя. Ему в этом помогает огромное количество пользовательских настроек, которые позволяют выбирать выбранное изменение скорости, а также обнаружение и защиту от перегрузок силового агрегата. Также можно осуществлять регулирование компенсации скорости и момента вращения. Хотя, стоит отметить, что данный метод далеко не всегда является лучшим решением.

Пример безконденсаторного запуска 3фазного двигателя от й фазной сети

Частотный преобразователь помогает создавать дополнительные фазы при помощи конденсаторов, которые подключаются между фазой и «нейтралью» первой фазы к обмотке мотора. Если это реализуется с нагрузочным двигателем, тогда преобразователь статический. Для них требуется минимальная нагрузка для генерации разумного псевдотрехфазного тока, и часто необходимо иметь номинальную мощность, превышающую максимальную нагрузку, чтобы обеспечить хорошую производительность двигателя.

Но, в статье мы рассмотрели 4 ключевые схемы реализации подключения без использования конденсатора, которые получили более широкое распространение в деятельности.

Вывод

Схемы, представленные в сегодняшней статье, включают только необходимые компоненты, ничего лишнего. Их с легкостью можно собрать своими руками, обладая минимальными знаниями в области электрики.

Можно также начать реализовывать более сложные методики, например, по подключению трехфазного мотора к однофазным сетям питания, но с использованием современного электронного инструментария. Решение более сложное, поэтому требует профессиональных навыков и знаний в электромеханике.

Какую именно схему применять для своего оборудования – каждый пользователь решает самостоятельно. Произвести старт асинхронного трехфазного электродвигателя без мощностных потерь, можно, применяя преобразователь частоты промышленного назначения.



Подключение трехфазного двигателя в сеть 220 Вольт через конденсаторы

Разделы статьи:

Подключение трехфазного двигателя в сеть 220 Вольт через конденсаторы

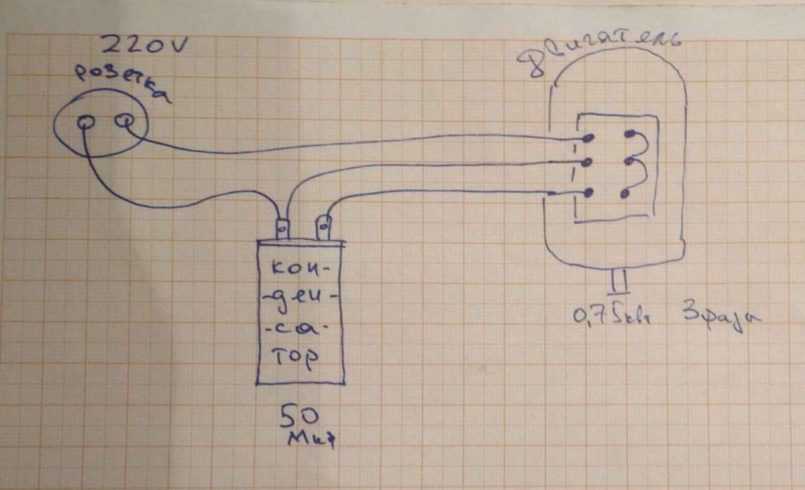

Трехфазный асинхронный двигатель можно подключить в сеть 220 Вольт практически без потери мощности, если использовать для подключения конденсатор. Именно конденсаторная емкость позволяет нивелировать падения мощности трехфазного двигателя в однофазной сети.

Асинхронные двигатели широко применяются в быту для самых различных целей. Кто-то делает из такого двигателя сверлильный станок, а кто-то самодельный рейсмус. Как бы там ни было, но для того, чтобы сделать станок, сначала нужно разобраться с подсоединением двигателя на 380 Вольт для работы в однофазной сети.

Невзаимозаменяемые токены NFT — последнее модное словечко в индустрии блок чейнов. Они оказались волнующим ответвлением в криптомире. Однако, со всем волнением, окружающим их, вы, естественно, можете задаться вопросом, насколько полезными они могут быть. Как продавец, покупатель или будущий инвестор. Вот как NFT будут работать в вашу пользу.

Подключение трехфазного двигателя через конденсаторы

Как было сказано выше, нивелировать падение мощности трехфазного двигателя в однофазной сети получится с помощью конденсаторов. Их для подключения асинхронного двигателя понадобится всего два — пусковой и рабочий конденсатор.

Пусковой конденсатор отвечает за пуск двигателя, а рабочий за его бесперебойную работу в момент вращения. Для расчета рабочего конденсатора достаточно знать лишь мощность двигателя в кВт. Затем можно воспользоваться следующим правилом: на 100 Вт мощности двигателя необходимо порядка 7 мкФ конденсаторной емкости.

Теперь что касается пускового конденсатора для подключения асинхронного двигателя. Пусковой конденсатор нужен только в том случае, если мощность трехфазного двигателя превышает 1 кВт. Если мощность меньше одного киловатта, то трехфазный двигатель можно подключать без пускового конденсатора.

Емкость пускового конденсатора должна быть в 2-3 раза больше емкости рабочего конденсатора.

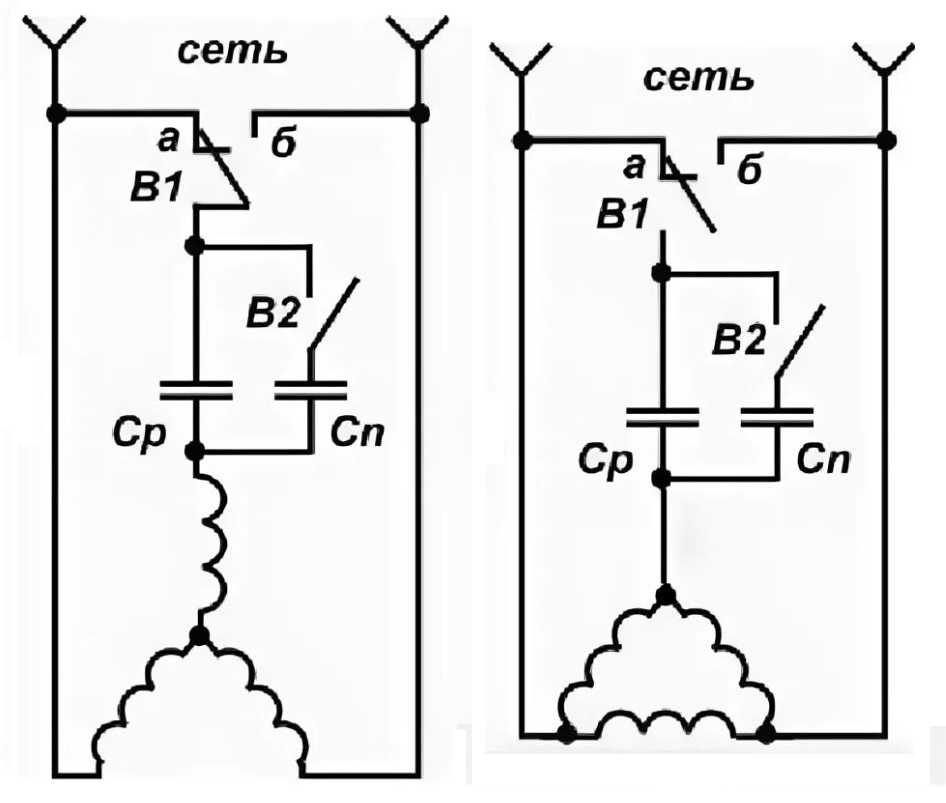

Схема подключения двигателя и тип конденсаторов

Подключить трехфазный двигатель можно по схеме «звезда» или «треугольник». Для каждой из этих схем существуют свои формулы расчета конденсаторной емкости, но можно использовать и общую формулу, которая была приведена выше.

Теперь настало время поговорить про тип конденсаторов, которые можно использовать для подключения трехфазного двигателя в однофазной сети. Для пускового и рабочего конденсаторов рекомендуется использовать один и тот же тип.

Для этого подойдут бумажные конденсаторы типа: МБГО, МПГО, КБП или МБГП. Допускается использовать для подключения асинхронного двигателя и электролитические конденсаторы, но несколько по другой схеме. Здесь важно предусмотреть установку диодного моста и резисторов. В противном случае, электролитические конденсаторы могут взорваться.

Наилучшим типом конденсаторов для подключения асинхронного двигателя считаются полипропиленовые конденсаторы переменного тока. Это современные конденсаторы, предназначенные для рабочего напряжения 400-450 Вольт.

Каким должно быть рабочее напряжение конденсаторов для подключения двигателя на 380 Вольт

При этом чтобы конденсаторы не перегревались и не взорвались, в первую очередь, нужно учитывать именно их рабочее напряжение.

Для подключения электродвигателя нужны такие конденсаторы, которые имеют рабочее напряжение выше на 1,15 чем напряжение в сети. Рекомендуется применять конденсаторы для подключения трехфазного двигателя, рабочее напряжение которых составляет не менее чем 300 Вольт.

Также, всегда нужно прибегать к характеристикам конденсаторов, поскольку все они разные. Например, при использовании бумажных конденсаторов нельзя забывать о том, что их рабочее напряжение делится примерно на два.

То есть, если на бумажном конденсаторе написано рабочее напряжение 200 Вольт, то при использовании в сети переменного тока, рабочее напряжение бумажного конденсатора будет соответствовать меньшему значению, примерно вполовину, а именно 100 Вольт.

Поделиться статьей в социальных сетях

Схема подключения однофазного двигателя

и примеры — Wira Electrical

Схема подключения однофазного двигателя очень поможет нам при работе с электродвигателями для большинства бытовых приборов.

В настоящее время каждый дом и бытовая техника используют для работы однофазное электричество. Это также верно для почти каждого электродвигателя, который мы используем, например: двигатель водяного насоса, фен и электрический вентилятор. Вот почему действительно стоит изучить схему однофазного двигателя, если мы хотим проводить техническое обслуживание и ремонт.

Мы изучим схему каждого типа однофазного двигателя, потому что однофазные двигатели могут иметь разные схемы, соединения и назначение. Вот почему изучение каждого типа, который мы можем найти, является хорошей идеей.

Схема подключения однофазного двигателя

Однофазный асинхронный двигатель — это двигатель переменного тока, работающий от однофазной сети. Этот двигатель широко используется в бытовой технике.

Ротор — это динамическая часть асинхронного двигателя, которая вращается внутри двигателя.

Статор — это статическая часть асинхронного двигателя, создающая вращающееся магнитное поле для ротора.

В отличие от двигателя постоянного тока, однофазное электричество к статору будет иметь трудности при вращении ротора двигателя переменного тока из-за недостаточного вращающегося магнитного поля. Двигатель переменного тока хорошо известен своим более высоким током при запуске двигателя.

Будут представлены различные схемы однофазных двигателей, а также их модификации для обеспечения правильной работы. Несмотря на то, что все они разные, некоторые из них имеют одни и те же элементы: конденсатор и центробежный переключатель.

Конденсатор будет подключен к вспомогательной обмотке для создания вращающегося магнитного поля со сдвинутой фазой. Некоторые однофазные двигатели немедленно обесточивают конденсатор и вспомогательную обмотку, когда скорость достигает определенной точки, некоторые из них все еще включают ее.

Вам лучше изучить их ниже, как подключить однофазный двигатель и как подключить однофазный двигатель.

Проводка однофазного асинхронного двигателя

При изучении и наблюдении за проводкой однофазного двигателя мы начнем с проводки однофазного асинхронного двигателя. Как указывалось выше, однофазный двигатель испытывает трудности с созданием вращающегося магнитного поля для запуска вращения ротора.

Вот почему вспомогательная обмотка используется для создания дополнительного магнитного поля. Конечно, добавление еще одной обмотки ничему не поможет при вращении ротора. Конденсатор используется для сдвига фазы, поэтому мы можем получить два вращающихся магнитных поля с разными фазами.

Ниже приведена схема центробежного выключателя однофазного двигателя.

Центробежный выключатель используется для соединения вспомогательной обмотки с конденсатором и источником питания. Как только скорость достигает определенного значения, переключатель отключает конденсатор и вспомогательную обмотку от источника питания.

С этого момента питание подается только на основную обмотку, чтобы двигатель работал в установившемся режиме.

Исходя из этого поведения, мы можем назвать это переключателем конденсатора однофазного электродвигателя или запуска конденсатора асинхронного двигателя , потому что мы используем конденсатор для переключения между пуском и работой.

Схема подключения двигателя постоянного конденсатора с расщепленной фазой

Как видно из названия, эта схема однофазного двигателя будет работать с расщепленной фазой, генерируемой конденсатором. Емкость конденсатора и реактивное сопротивление обмотки в некоторой степени сдвигают фазу.

Ниже приведена схема подключения однофазного двигателя с постоянным конденсатором.

Этот постоянный конденсаторный двигатель с расщепленной фазой также известен как конденсаторный двигатель с одним номиналом . Этому также не нужен центробежный переключатель или какой-либо другой переключатель для отключения питания от вспомогательной обмотки. О центробежных выключателях других типов мы поговорим позже.

Этот двигатель состоит из:

• А короткозамкнутого ротора,
• А обмотки статора,
• Вспомогательной обмотки и
• Конденсатор для запуска двигателя.

Ниже показано, как подключить двигатель с расщепленной фазой.

Схема подключения двигателя с пусковым конденсатором

Теперь мы узнаем о схеме подключения однофазного двигателя с 2 конденсаторами или пусковом конденсаторе двигателя с пусковым конденсатором .

Двигатель с конденсаторным пуском, работающий от конденсатора, также известен как двигатель с двумя конденсаторами . «Двойное значение» происходит от установки двух конденсаторов для двух разных целей: запуска и работы.

В дополнение к двум конденсаторам в этом двигателе также используется центробежный переключатель для управления процессом пуска и работы.

Пусковой конденсатор подключается к вспомогательной обмотке, когда двигатель находится в пусковой фазе.

После того, как двигатель достигнет определенной скорости, центробежный переключатель отключит вспомогательную обмотку от пускового конденсатора.

Этот двигатель имеет две обмотки: основную обмотку и вспомогательную обмотку, как и другие типы. Вспомогательная обмотка поможет при запуске двигателя, а основная обмотка будет питаться постоянно.

Поскольку он имеет два конденсатора для обеспечения двух фазовых сдвигов друг к другу, мы можем назвать это схемой подключения однофазного двухполюсного двигателя.

На рисунке ниже показан фактический вид двигателя с конденсаторным пуском.

Ниже приведен пример того, как мы подключаем двигатель с пусковым конденсатором.

Двигатель с экранированными полюсами

Этот двигатель широко используется в маломощных устройствах.

Этот однофазный двигатель сильно отличается от предыдущих типов, поскольку в нем не используются конденсатор и центробежный переключатель для создания желаемых вращающихся магнитных полей.

Имейте в виду, что этот двигатель относительно небольшой и не развивает большой мощности. Он в основном используется для небольших приложений, таких как электрический вентилятор. Этот двигатель дешев, прост в запуске, прочен, прост, но не эффективен. В большинстве случаев мы выбрасываем этот мотор, как только он сломается, и покупаем новый, а не ремонтируем его.

Ниже показана конструкция двигателя с экранированными полюсами.

В отличие от других однофазных двигателей, в которых в качестве статора используются обмотки, в этом двигателе в качестве статора используется многослойный сердечник для создания магнитного поля. Его ротор будет таким же, с короткозамкнутым ротором.

Кроме того, катушка используется для создания магнитного потока в пластинах статора.

Из названия следует, что нам нужно что-то, чтобы изобразить «заштрихованный столб». Здесь используются экранирующие полюса из пары закороченных медных марок, известных как экранирующие кольца.

Защитные кольца не связаны электрически в двигателе, но они создают магнитные поля за счет индуцированного тока, протекающего в катушке.

Эти кольца делают возможным возникновение вращающегося магнитного поля. Кольца будут задерживать генерируемый вращающийся магнитный поток. Этот проводник должен прервать полный оборот полюса. Поток увеличивается, но задерживается индуцированным током в медном кольце.

Ниже приведено фактическое изображение двигателя с заштрихованными полюсами.

Источник: Википедия.

Принадлежности для конденсаторов двигателей — Grainger Industrial Supply

Принадлежности для конденсаторов двигателей

29 изделия

Принадлежности для конденсаторов двигателей являются дополнительными деталями, которые помогают при установке и обслуживании конденсаторов двигателей. Они включают монтажное оборудование, защиту разъемов, резисторы и перемычки.

• Монтажные хомуты конденсатора двигателя

• Motor Capacitor Connector Protectors

• Motor Capacitor Mounting Brackets

• Motor Capacitor End Caps

• Motor Start Capacitor Resistors

• Motor Capacitor Jumper Wires

Motor Capacitor Mounting Straps

Монтажные хомуты для конденсаторов двигателя, отсортированные по совместимой форме корпуса конденсатора, по возрастанию

Loading. ..

Motor Capacitor Connector Protectors

Motor Capacitor Connector Protectors, sorted by Item, ascending

Loading…

Монтажные кронштейны для конденсаторов двигателей

Монтажные кронштейны для конденсаторов двигателей, отсортированные по высоте совместимых конденсаторов, по возрастанию

Loading. ..

Motor Capacitor End Caps

Motor Capacitor End Caps, sorted by Overall Diameter, ascending

Нагрузка …

STARDENTARDENTARDENTERSERED

49202

STARPED CACACITOR CACACITOR REFACITOR

42.

STARPED CACACITOR COMPACITOR.
