Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.

У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.

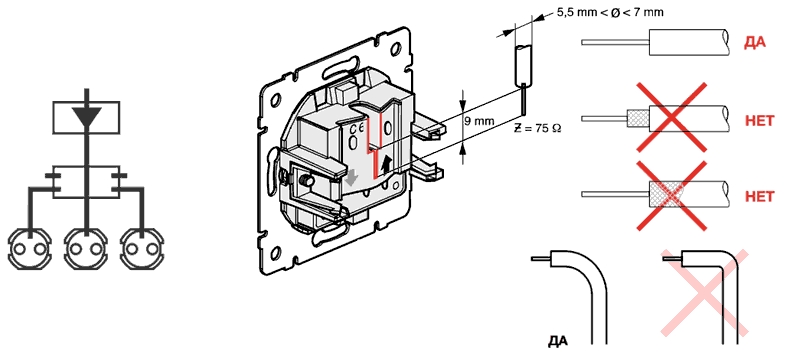

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

подключение телевизионной розетки своими руками

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

Собственно, сама телевизионная розетка.
Инструмент для снятия изоляции.
Отвертки.
Ударная дрель или перфоратор.
Крепежные детали.

Схема подключения тв розетки скрытой установки.

На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.

На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.

Подключить розетку телевизионную накладного типа в значительной степени проще. Для того, чтобы установить розетку под тв кабель накладного типа нужно:

Снять изоляцию с кабеля.
Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
Закрепить центральную жилу внутри корпуса.
Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Как добавить розетку для настенного телевизора

Добавление розетки за настенным телевизором — это простая работа, которую вы можете выполнить самостоятельно, используя всего несколько инструментов. Этот проект среднего уровня расскажет вам, как проложить электрический кабель внутри вашей стены, расширив цепь вашей текущей розетки до новой прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый, профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

Тестер схемы
FUND FINDER
Drywall Jab Saw
Окрутняя отвертка
Инструмент для очистки проволоки
. Gang Old Work Box
Кабель 14-2 или 12-2 – в пластиковой оболочке и неметаллический
Соединители проводов
Дуплексная розетка
Крышка розетки

Приступая к выполнению этой самостоятельной задачи, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем предупреждать вас о том, когда вы должны и не должны использовать защитное снаряжение.

Прежде чем начать, обратите внимание на то, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

Отключить цепь. Начните с отключения питания, связанного со схемой, над которой вы будете работать. При этом проверьте силу тока на прерывателе. Для цепи на 15 ампер потребуется кабель, содержащий провод калибра 14. Для цепи на 20 ампер потребуется кабель, содержащий провод 12 калибра. Подключите тест цепи к розетке, с которой вы будете работать, чтобы убедиться, что цепь разорвана.

ШАГ ВТОРОЙ

Найдите новую коробку. Ваша существующая розетка будет прибита гвоздями или привинчена к стенной стойке. Используйте искатель стержней, чтобы определить, прибита ли существующая коробка справа или слева от этого стержня. Новая коробка будет установлена над существующей коробкой, но с той же стороны стойки.

Держите коробку для переделки, которую вы будете использовать, иногда называемую старой рабочей коробкой, на расстоянии не менее одного дюйма от шпильки. Коробка имеет два крыла, которые открываются внутри гипсокартона, чтобы зафиксировать его на месте.

ЭТАП ТРЕТИЙ

Вырежьте новое отверстие. Если в вашей новой коробке есть шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Идите медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТВЕРТЫЙ

Толкающий трос. Отвинтите и снимите накладку с существующей розетки. Отсоедините два винта, крепящие розетку к коробке. Затем аккуратно вытащите розетку. Коробка будет иметь одно или два отверстия для кабеля в верхней части. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку одного из отверстий кончиком отвертки. Возможно, вам придется постучать молотком по рукоятке отвертки, чтобы сделать это. Если коробка пластиковая, подденьте одно из отверстий.

Чтобы избежать заеданий, обожмите передний конец нового провода примерно на дюйм, прежде чем протолкнуть его через существующую коробку. После этого проденьте новый кабель через отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЫЙ

Подготовьте существующую розетку. Средние розетки имеют два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. В концевых розетках есть только один черный провод и один белый провод. Если у вас есть оконечная розетка, оставьте эти провода нетронутыми.

ЭТАП ШЕСТОЙ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому заземляющему винту в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество подключаемых проводов, а также на используемый калибр проводов.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке. Используйте кабельный рыхлитель, чтобы разрезать оболочку на новом кабеле. Отогните обшивку и снимите ее канцелярским ножом. Подсоедините оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в существующей коробке. Если к розетке подключены только один белый провод и один черный провод, перейдите к шагу девять. Если к розетке подключены два белых и два черных провода, перейдите к шагу десять.

ШАГ ДЕВЯТЫЙ

Выполнение конечных соединений. Для пластиковой коробки отрежьте шестидюймовый оголенный провод, чтобы использовать его в качестве косички. Используйте острогубцы, чтобы скрутить один конец косички с оголенным заземляющим проводом, который вы отсоединили от розетки, и оголенным заземляющим проводом от нового кабеля. Закрепите соединение проволочным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЫЙ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, один белый, один черный и один голый, чтобы использовать их в качестве косичек. Зачистите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя острогубцы, скрутите один конец белой косички с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенная часть каждого провода имеет одинаковую длину. Закрепите провода вместе с помощью соединителя проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу и, если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЫЙ

Подсоедините старую розетку. Используйте острогубцы, чтобы загнуть крючок на конце каждого отсоединенного провода в коробке. Подсоедините белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту. Аккуратно сложите выходные провода в коробку. Снова подключите розетку к коробке и снова установите накладку.

ШАГ ДВЕНАДЦАТЫЙ

Установите новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Задействуйте крылья зажима, затянув два винта за гипсокартоном. Затягивайте до тех пор, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЫЙ

Установите новую розетку. Снимите оболочку с нового кабеля внутри коробки. Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подсоедините оголенный провод к зеленой клемме выхода, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите розетку к коробке и установите накладку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и используйте тестер цепи, чтобы убедиться, что ваша новая розетка находится под напряжением.

Снова подключите телевизор и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Покупайте Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Как подключить кабель

Как подключить кабель | Move.org перейти к основному содержанию Искать:

19 октября 2022 г.

Чтение через 3 мин.

Краткий обзор

Перенести услугу кабельного телевидения в новый дом несложно, особенно если вы продолжаете пользоваться услугой у того же поставщика. Существующие клиенты обычно могут перенести свою кабельную приставку из своего старого местоположения в новое место жительства, в то время как новым подписчикам иногда предоставляется возможность доставки новой кабельной приставки для самостоятельной установки.

После того, как вы подключили или запустили телевизионную услугу по новому адресу, вы можете либо подключить ее самостоятельно, либо поручить это профессионалу (прославленному «кабельщику»). Мы проведем вас по маршруту «сделай сам».

3 способа прокладки кабеля в вашем новом доме

Эти три способа самостоятельного подключения кабеля требуют активной кабельной службы, а также кабельной коробки.

В былые времена — например, в начале 2000-х — можно было просто подключить кабель от стены прямо к телевизору и получить приличный набор основных каналов.

Больше нет: услуга полного кабельного телевидения работает только с цифровой кабельной коробкой между стенным кабелем и вашим телевизором, даже самым умным из смарт-телевизоров. Мы рассмотрим подключение кабельной приставки к телевизору. Эти инструкции также могут быть применимы к приставке спутникового телевидения.

Кабель HDMI — Наилучшее качество изображения

Коаксиальный кабель — Самая быстрая настройка

Кабель S-Video или композитный видеокабель — Для старых телевизоров

7 Новый кабель HDMI 9 908er 9 018 качество изображения — Наилучшее качество изображения Коробки оснащены портом HDMI (мультимедийный интерфейс высокой четкости), небольшим прямоугольным слотом, обозначенным на задней панели. Если в вашей кабельной приставке его нет, вам следует запросить новую версию, выпущенную в течение последних 10 лет, поскольку кабельные компании не всегда предупреждают вас о новых обновлениях оборудования (особенно если они бесплатны для клиентов, что они обычно и делают). ).

Кабель HDMI представляет собой универсальную систему доставки видео и аудио, и он передает сигнал высочайшего качества для обоих. Вы можете купить HDMI-кабели практически в любом месте, от магазинов электроники до крупных магазинов товаров для дома, и дорогие не обязательно лучше дешевых — вам решать, сколько вы хотите потратить.

Установка кабеля к HDMI

Закрепите кабель от стены к входу кабельной коробки, затем подключите кабель HDMI к порту HDMI на задней панели.
Подключите другой конец кабеля HDMI к одному из портов HDMI на задней или боковой панели телевизора (большинство новых телевизоров имеют более одного порта для подключения нескольких устройств). Неважно, какой порт HDMI вы используете, поскольку все они идентичны.

После того, как сигнал будет установлен, вы можете использовать свой пульт дистанционного управления, чтобы пометить кабельный вход для удобного различения в экранном меню между другими устройствами (например: HDMI 1: кабель, HDMI 2: проигрыватель Blu-ray, HDMI 3: Xbox, и т. д.).

Коаксиальный кабель — самая быстрая настройка

Как и HDMI, коаксиальный кабель передает как видео, так и аудио, только с немного более низким качеством. Любая кабельная коробка, независимо от того, насколько она старая, будет иметь кабельное выходное соединение — они выглядят одинаково, поэтому внимательно смотрите на этикетки и не перепутайте вход и выход, иначе вы не получите сигнала.

Коаксиальный кабель — это тот же тип кабеля, который идет от кабельной компании к вашему дому, а бытовые версии с коротким соединением найти так же легко, как и кабели HDMI. Самая распространенная длина — 3’, а более дорогие (с позолоченными разъемами и т. п.) не дают лучшей картинки, чем бюджетные версии.

Монтаж кабель-кабель

Подсоедините кабель от стены к входу кабельной коробки, затем прикрутите коаксиальный кабель к выходному разъему кабельной коробки.
Вкрутите другой конец кабеля во входной разъем кабеля телевизора на задней панели (у большинства современных телевизоров они все еще есть).
Если у телевизора нет кабельного входа, обратитесь к разделу «Подключение кабеля к HDMI» выше.

Кабель S-Video или композитный видеокабель — для старых телевизоров

Если у вас старый-старый-старый аналоговый телевизор, скорее всего, он будет использовать вход S-Video или композитный видеовход. Некоторые кабельные приставки подходят для таких соединений, но для большинства новых требуется переходник между кабельной приставкой и телевизором.

Кабели S-Video имеют 4-контактные разъемы и обеспечивают низкокачественное изображение стандартной четкости, чего вы, скорее всего, не заметите, поскольку телевизор с входом S-Video также будет иметь стандартную четкость.

Монтаж кабеля к S-Video

Подключите кабель S-Video к выходу S-Video на кабельной коробке (или к адаптеру).
Подключите другой конец к входу S-Video телевизора.

Композитные видеокабели также имеют низкое качество, но в них используются разъемы с мини-разъемами RCA: желтый для видео, красный для правого стереоаудио и белый для левого стереоаудио. Телевизоры с этим типом подключения также будут иметь стандартную четкость и, вероятно, потребуют адаптера для подключения к современной кабельной приставке.

Кабельная видеоустановка

Вставьте один конец разъемов RCA в соответствующие входы с цветовой маркировкой на кабельной коробке (или адаптере).
Подключите другой конец разъема RCA к телевизору.

Изображение с этим соединением или соединением S-Video будет выглядеть темным и нечетким, если вы привыкли к телевидению высокой четкости. Если ваша камера дверного звонка дает вам лучшее впечатление от просмотра, чем ваш телевизор, возможно, пришло время перейти на HD.
