Как подключить трехфазный компрессор: Схема подключения компрессора, как правильно подключить компрессор -Блог

Содержание

Схема подключения компрессора, как правильно подключить компрессор -Блог

Компрессор – это сложное механическое устройство для сжатия воздуха. Такие агрегаты прочно вошли в обиход нашей жизни. Сложно даже представить, сколько операций может выполнить невзрачный с виду аппарат. Пневматические инструменты и оборудование применяются в шиномонтажных мастерских, в строительстве, дорожных работах, на предприятиях машиностроения, металлургии, химических и пищевых отраслях. Многие из нас пользовались пневмоинструментом и знакомы с принципом работы, но немногие знают, как правильно подключить компрессор после его приобретения.

Какие двигатели применяются



Все компрессоры разделяются по типу двигателя. В основном – это электрические и двигатели внутреннего сгорания. Последние еще делятся на бензиновые и дизельные. Бензиновые используются для привода небольших передвижных компрессоров, тогда как дизельные устанавливают на мощные мобильные установки. Двигатели внутреннего сгорания не требуют отдельного подключения. Для начала работы их необходимо запустить, применяя электрический или ручной стартер. Промышленные компрессоры с электродвигателями требуют подключения к электросети. К такой работе допускается только квалифицированный персонал, получивший специальный допуск и соответствующий инструктаж.

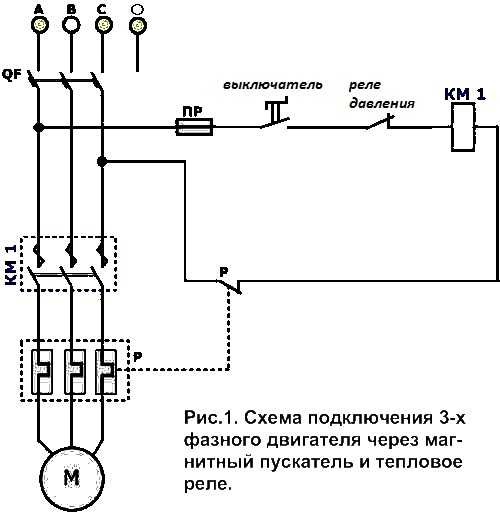

Как подключить трехфазный компрессор



Трехфазные асинхронные двигатели применяются для мощного оборудования промышленного типа и работают от сети переменного тока 380 В. Перед установкой такого компрессора нужно обязательно убедиться в соответствии токопроводящих жил питающего кабеля. Сечение жил кабеля в зависимости от мощности рассчитывается по таблице.

Иногда кабель идет в комплекте с компрессором и в расчете параметров нет никакой необходимости, так как об этом уже позаботился производитель. Концы кабеля зачищаются и обжимаются специальными наконечниками для более плотного контакта с клеммами электрооборудования. Кабель подключают к электрощиту предприятия, предварительно убедившись в наличии тепловой защиты от короткого замыкания. В роли защитных механизмов могут выступать автоматические выключатели, контакторы или плавкие вставки.

Электродвигатели большинства компрессоров с короткозамкнутым ротором подключаются согласно стандартной схеме – «звезда». Однако, некоторые промышленные агрегаты с высокой нагрузкой могут иметь переключение со «звезды» на «треугольник». Это облегчает запуск двигателя, помогает избежать просадок напряжения в сети и выводит установку на 100% мощность в более короткие сроки. Такая схема может закладываться в конструкцию самого компрессора. Но при ее отсутствии монтируется специалистами сервисного центра или инженерами предприятия.

Подключение однофазного компрессора



С однофазными двигателями все гораздо проще. Большинство электродвигателей для небольших бытовых компрессоров имеют две обмотки: пусковую и рабочую, причем первая повернута на 90 градусов относительно второй. Это сделано для сдвига фаз, при которых возможен запуск однофазного мотора. Пуск компрессора осуществляется автоматически или кнопкой, которая подает кратковременный импульс на пусковую обмотку.

В бытовых установках в роли движителя может выступать и трехфазный двигатель. Тогда одна из обмоток служит пусковой и соединяется через активный резистор или конденсатор. Обе другие обмотки последовательно подключаются к нулю и фазе сети переменного тока. При подключении компрессора к бытовой сети нужно учитывать нагрузку и сечение питающего провода.

В домашней сети напряжением 220 В обязательно используются автоматические выключатели, отключающие нагрузку при коротком замыкании и перегреве кабелей. Они должны соответствовать заявленным параметрам мощности компрессора. Иногда компрессорное оборудование используется на значительном удалении от питания. В этом случае допускается применение удлинителей с сечением провода, превышающим значение допустимых параметров оборудования. Важно помнить, что удлинители с проводом, изготовленным по ТУ, не всегда соответствуют ГОСТу и лучше использовать последние.

Как подключить ресивер к компрессору



Практически все воздушные компрессоры по умолчанию идут с ресивером. Но иногда одного такого элемента недостаточно для нужд предприятия. Выход один – поставить резервуар большего объема или подсоединить дополнительный ресивер. А для чего он нужен?

Ресивер выполняет несколько важных функций:

  • Стабилизирует давление в пневмосистеме.
  • Снижает пульсации воздуха на выходе.
  • Обеспечивает воздухом пневмоинструмент при нестабильной работе компрессора.
  • Задерживает и выводит конденсат.

Подсоединение новых единиц пневмоинструмента на предприятии ведет к потере давления и увеличению нагрузки на компрессор. Поэтому одного ресивера может не хватить. Тогда приобретается дополнительный и присоединяется к уже существующему. Для этого на выходе агрегата монтируются тройники и патрубки, которые позволяют обоим ресиверам работать в паре, разделяя нагрузку 50 на 50 процентов соответственно.
