Как сделать печь на отработанном масле своими руками

Множество современных агрегатов функционирует на отработанном масле. У каждой конструкции разные КПД и размеры. Изготавливаются подобные агрегаты в основном из металла. Сделать печь на отработанном масле своими руками можно после выбора подходящего материала.

Печь на отработанном масле имеет ряд преимуществ: дешевое топливо, бездымное горение, легкая эксплуатация и т. д.

Необходимо отметить, что печи на отработанном масле отличаются:

• по принципу подачи топлива;
• с либо без наддува. Эта система способствует повышению температуры горения и КПД, при этом преждевременно изнашивается корпус.

Содержание

1. Принципы работы
2. Первая методика
3. Вторая методика

Принципы работы

Печь на отработанном масле изготавливается с учетом подетальной схемы ее конструкции. Данная модель имеет несколько плюсов:

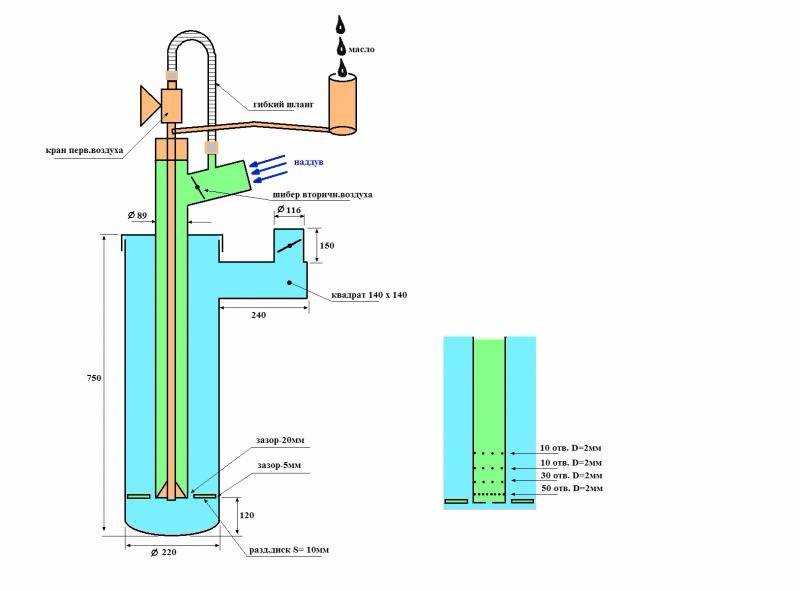

Схема устройства печи на отработанном масле.

• экологически чистый агрегат: отсутствие дыма изнутри и трубы, предусмотренной для вытяжки уже отработанных газов. Поэтому печь на отработанном масле можно устанавливать в любом месте, включая гараж и дачу. Топливо для такой конструкции продается на СТО;
• высокая экономичность: владельцы транспортных средств один раз в год производят замену масла. Эта жидкость является источником питания для изобретаемого агрегата. Необходимо отметить, что теплоотдача печи на отработанном масле приравнивается к 15кВт-ному обогревателю;
• легкая эксплуатация: печь на отработанном масле работает при горении масла. В ней не предусмотрены капельницы, форсунки и каналы подвода топлива. Регулировать работу такой печи можно с помощью крышки для топлива.

Специалисты выделяют несколько принципов работы и правил пользования данным агрегатом. К ним относят:

• установку высокого дымохода;
• регулярную прочистку камеры сгорания от гари и копоти. Монтаж данной конструкции производится так, чтобы ее можно было легко разобрать;
• дымоход должен быть съемным, чтобы при его поднятии можно было внизу поставить емкость;
• чтобы растопить печь на отработанном масле, потребуется разжечь бумагу, поместив ее в топочное отделение, подождав 5 минут. Используемое вещество воспламеняется за счет специальной системы воздуховодов;
• применяемое топливо не способно воспламеняться и гореть самостоятельно, поэтому такие печи менее опасны, чем газовые агрегаты;
• отработанное масло полностью сжигается, что приводит к дожигу дыма.

Вернуться к оглавлению

Первая методика

Схема самодельной печи на отработке.

Сделать печку на отработанном топливе можно своими руками с помощью различных материалов. Первый метод основан на применении цилиндрической формы емкости горения и отдельного отсека для хранения масла. Боковые цилиндрические стенки в этом агрегате изготавливаются из толстостенной трубы либо металлической емкости. Соединения следует производить электросваркой либо полуавтоматом. Емкость для отработанного масла соединяется с печью патрубком. Изготавливается он из стальной 7-мидюймовой трубы.

Патрубок, находящийся в емкости, не должен быть оголенным. В противном случае печь не будет работать. В топочной камере рекомендуется сделать отверстие диаметром в 50 мм. Оно поможет разжигать масло, регулируя подачу воздуха в систему с помощью затвора. Для предотвращения воспламенения при розжиге ванну потребуется отделить пластиной из стали.

Если обогреваются два помещения, расположенные рядом, тогда в верхней части самодельной печи устанавливается дополнительный рефлектор.

Крепить его следует к корпусу. Печь на отработанном масле предусматривает обустройство двух труб:

• для подачи холодного воздуха;
• для отвода горячего воздуха.

Обеспечить давление подачи воздушных масс в соседнюю комнату можно, подключив к дефлектору вентилятор. Применять необходимо вентилятор достаточной мощности.

Вернуться к оглавлению

Вторая методика

Сделать печь на отработанном масле можно с помощью следующих материалов:

Основные детали самодельной печи на отработке.

• корпуса компрессора, вышедшего из строя, — этот элемент будет играть роль топочной камеры. При отсутствии данного агрегата применяется старый баллон;
• металлической тонкостенной трубы, диаметр которой колеблется в пределах 8-10см, а длина равняется 4 м — этот элемент будет использоваться в качестве радиатора и трубы для вытяжки;
• трубы длиной в 4 м — будет применяться в качестве дополнительного радиатора.

Из инструментов потребуется болгарка, электросварка, линейка, угольник, карандаш. Монтировать печку на отработанном масле можно на маленькой территории. Первоначально потребуется сделать ножки. Для этого применяется болгарка, которой отрезаются куски уголка с длиной более 20 см. Полученные элементы привариваются к корпусу данной конструкции с помощью электросварки.

Корпус устанавливается вертикально. В верхней его части прорезается отверстие для вытяжки. Его радиус должен совпадать с аналогичным показателем используемой трубы. Для этого применяется болгарка. Отверстие нужно делать на расстоянии в 10 см от корпуса. Для дополнительного радиатора в этой же трубе делается еще одно отверстие на расстоянии 1 м. Располагать трубу следует параллельно полу.

https://1popechi.ru/youtu.be/1_t7XdZq1Ng

Вверху корпуса будущей самодельной печи на отработанном масле делается отверстие для заливки топлива. Для данной модели характерно высокий КПД. Сделать ее можно с помощью подручных средств.

При необходимости она легко демонтируется на лето. При наличии вблизи печи свободного места ее можно дополнить некоторыми функциями. На радиаторе, который установлен на стене, прикрепляется лист металла. На нем будет подогреваться пища, и нагреваться вода.

Схема печки на отработанном масле: рекомендации по эксплуатации

Многие наши соотечественники сталкиваются с проблемой обогрева гаража, мастерской, цеха, теплицы или иного технического помещения. Отказавшись от централизованного отопления из-за больших расценок на «тепло», некоторые отдают предпочтение печке, которая работает на отработанном масле.

Схема работы печи на отработанном масле.

Схема (рис. 1) изображает простую конструкцию, которая по теплоотдаче приравнена к электронагревателям с мощностью в 15 кВт/час. Отопить ей по силам комнату с площадью до 50 квадратных метров. Топка на отработанном масле позволит снизить стоимость отопления и одновременно уменьшить загрязнение окружающей среды.

Конструкция печи делается из листовой стали, система имеет три части:

1. Нижняя представляет собой резервуар для масла.
2. Средняя – это горелка, обогащающая горячие пары воздухом.
3. Верхняя – это нагреваемый модуль.

Схема имеет изображения всех деталей и их размеров. Соединение элементов производится с помощью сварки. Верхний бак обязательно делайте из толстого металла (размер – от 6 мм), ведь это самое горячее место в печке, материал в этом месте разгорается докрасна. После сварочных работ проверьте на течь заливную емкость, это позволит избежать протечек масла при эксплуатации.

Если вы решили делать агрегат с дополнительной ванночкой, то соединяйте ее с основным баком металлической трубой, если же без, то заправку производите через крышку-заслонку, служащую для регулировки подачи воздуха, мощности горения, а также расхода топлива. Такая крышка должна с легкостью открываться и закрываться. Дымоход присоединяйте к выхлопу без зазора.

Конструкция печи не должна меняться, это для вашей же безопасности, а вот с габаритами агрегата поэкспериментировать можно. Главное здесь – придерживаться принципа: догорание паров масла должно происходить в трубке с отверстиями, которые примерно составляют 10% от диаметра самой трубы. Высота трубы в четыре раза больше диаметра трубы. Еще одна константа – прямоугольная емкость.

Рекомендации по установке и эксплуатации печи на отработке

Рисунок 1. Схема сборки печи на отработанном масле.

1. Нельзя устанавливать печь на отработанном масле в месте сквозняка.
2. Промежуток между печью и стенами – полметра и более.
3. Не монтируйте агрегат в местах, где на него возможно падение предметов, например под полками.
4. В комнате с работающей системой не проводите работы с легковоспламеняемыми продуктами.
5. Печь, работающая на отработанном масле, устанавливается исключительно на плоскую поверхность.
6. При установке отверстие для заливки масла должно находиться с лицевой стороны.
7. Дымоход не должен стоять горизонтально, но зато его можно сделать под углом.

Печь на отработке может быть покрашена, для этого вам понадобится:

1. Жидкое стекло – 400 г.
2. Алюминиевая пудра – 150 г.
3. Мел – 15 г.

Печи на отработанном масле, конструкция которых представлена на схеме, удобны при чистке: снимите верхнюю часть с высокотемпературной камеры и дымоход с трубы, удалите нагар.

Система работает на любом отработанном масле, а также на минеральном и синтетическом.

Заливка топлива должна быть не больше чем на полбака, ведь куда-то должен уходить пар от топлива. Розжиг осуществляйте с помощью лучины.

Дополнение к печи на обработке

Изготовление печи на отработке можно облегчить, использовав углеродный, газовый или кислородный баллоны, долговечность устройства при этом останется на высоком уровне, пожарная безопасность также будет в норме. Схема такого устройства представлена на рис. 2.

Особенности работы системы:

1. Площадь отопления – 90 квадратных метров.
2. Водный контур для съема тепловой энергии делается из нижней части газового баллона (объем – 100 литров).
3. Масло в системе подается самотеком.
4. Принудительная подача воздуха не нужна.
5. Дымоход можно сделать из труб (железо толщиной 2 мм, сечение 11 см).

Розжиг печки на отработанном масле

Рисунок 2. Чертеж печи на отработанном масле из баллона.

Откройте кран для подачи масла, убедитесь, чтобы в камере сгорания было хотя бы 10 мм топлива, долейте 50 г жидкости для розжига (это может быть керосин, дизтопливо), подожгите фитиль каминной спички, опустите ее через зольник или верхнюю крышку в камеру сгорания – жидкость загорится; включите вентилятор наддува. Чтобы не образовалась сажа, следите, чтобы масло не горело без наддува. Закройте крышку зольника. Через пять минут топливо вскипит и машина будет работать в обычном режиме.

Отработанное масло рекомендуется перед заливкой отстаивать: так вы избавитесь от воды, тосола и иных примесей, которые могут вызвать нестабильное горение котла. Вентилятор наддува выключайте не ранее чем через пять минут после выгорания топлива. Тушение печи на отработанном масле производится так:

1. Проследите за временем расхода масла, на основе этого анализа прекратите подачу топлива.
2. Воспользуйтесь экстренным методом, для этого вам понадобится углекислотный огнетушитель. Вода для тушения топлива печи на отработке не используется.

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

1. КПД – до 75 процентов.
2. Расход масла: два литра в час.

Недостатки:

1. Дымоход должен быть не меньше четырех метров.
2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Самые популярные статьи блога за неделю

Мать-Земля: Нагреватель на отработанном масле 2

Мать-Земля: Нагреватель на отработанном масле 2 Семинар по алкоголю для матерей
© The Mother Earth News, 1980

. .. продолжение

1. Приступайте к сборке печи на отработанном масле, обметав и вырезав дверцу доступа на стороне зачищенного бака водонагревателя.

2. Все надрезы, будь то факельные или пропиленные, должны быть гладкими.

3. Затем мелом (слева) заштрихованы отверстия для дымохода в верхней части резервуара и …

4. … вырезать.

5. Затем бак переворачивается вверх дном, чтобы можно было установить опорный фланец для узла горелки печи и …

6. … ножки печи прикручены болтами к дну контейнера.

7. Вот все оборудование для сборки горелки, которое, как и все остальное…

8. …просто скреплены болтами.

9. Труба дымохода вставляется не менее чем на шесть дюймов в ее отверстие и закрепляется болтами и уголками.

10. Воронка изготовлена ​​из части листовой металлической обшивки утильного водонагревателя и …

12. … протолкнул дверцу доступа и заклинил ее через отверстие в верхней части переделанного бака.

11. … устанавливается на нижний конец впускной трубы, который затем …

15. Хотя это и не обязательно, распорное кольцо можно отогнуть от подвесного ремня и …

14. 4-дюймовое колено под углом 90 градусов крепится к отверстию сбоку 12-дюймовой секции 8-дюймовой трубы дымохода, и этот «предварительный нагреватель» располагается над подающей трубкой.

13. Затем медная трубка подачи топлива наматывается на дымовую трубу, а ее конец располагается над приемной трубой.

18. Для закрытия зажима можно добавить кольцо, вырезанное из листовой металлической обшивки старого водонагревателя.

17. Узел «Предварительный нагреватель/впускная труба» фиксируется на месте с помощью простого зажима.

16. … используется для центрирования дымохода подогревателя на дымовой трубе.

20. Отверстия нагревательного элемента спасенного бака закрыты стальными пластинами толщиной 1/8 дюйма.

19. Вид изнутри на неполную топочную дверцу.

22. Короткая угловая железная «ручка», глазок, прикрытый подвижной металлической заслонкой, и оконная защелка дополняют дверцу печи.

21. Готовый узел горелки печи заполняется измельченным асбестом или асбестовым кирпичом [используйте перлит]. В качестве дополнительной меры пожарной безопасности дно печи заполняется песком.

23. Горелка на отработанном масле МАТЕРИ зажигается от Ричарда Фройденбергера.

24. Пожар только начинается… и Ричард уже чувствует жар.
