сечение пластиковых труб, как выбрать, какой диаметр для водоснабжения
Содержание:
Характеристики водопроводных труб
Зависимость длины и диаметра труб
Зависимость пропускной способности и диаметра трубы
Типовые варианты обустройства водопровода
При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.
Характеристики водопроводных труб
Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.
Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:
- Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
- Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
- Толщина стенок;
- Длина трубы.
Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.
Зависимость длины и диаметра труб
В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с.
Зависимость диаметра водопроводных труб от длины водопроводной магистрали выглядит следующим образом:
- При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
- Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
- Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.
При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.
Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.
Зависимость пропускной способности и диаметра трубы
Между диаметром трубы и ее пропускной способностью есть прямая зависимость.
Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.
Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.
Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:
- Общая протяженность водопроводной магистрали;
- Предполагаемое количество соединений;
- Предполагаемое количество колен и изгибов конструкции;
- Напор воды в трубопроводе.

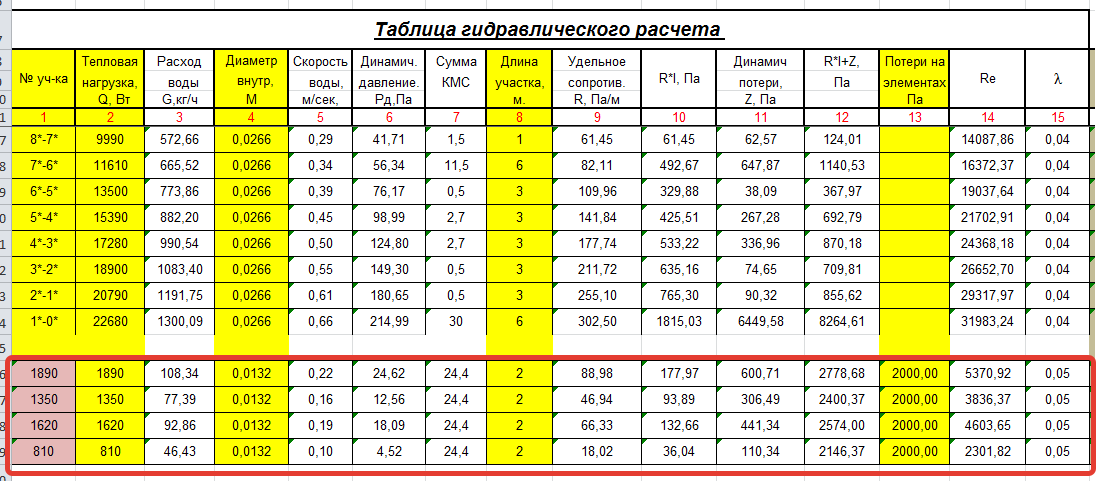

Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул.
Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.
Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.
Типовые варианты обустройства водопровода
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.
Заключение
Подводя итоги, можно отметить несколько важных моментов.
Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.
Какой размер трубы для водопровода в квартире?
Система водоснабжения многоквартирного дома гораздо сложнее и уязвимее, чем водопровод в частном доме. Большое число абонентов, существенные отличия в обслуживании, эксплуатации и стоимости ремонта каждой точки водопотребления определяют сложности с выбором правильных, безопасных и долговечных материалов. Кроме того, надежность водопровода в квартире — это еще и своего рода защита от протечек, порывов и повреждений. Естественно, лучше всего сделать водопровод из проверенных и хорошо зарекомендовавших себя материалов, выбирая нужный диаметр.
- Согласно нормам и правилам, стандартный размер труб для установки в квартире варьируется от 10 до 20 мм.
- Выбирая параметры трубы, стоит руководствоваться простым правилом: чем протяженнее система и чем больше в ней соединений и поворотов и изгибов, тем больше диаметр. Он должен обеспечивать пропускную способность 18 литров в минуту.
- Для сложных систем допускается использование гибких труб, минимизирующих количество соединений, или гофрированных вариантов.
Кстати, диаметр полипропиленовых труб для водопровода в квартире ничем не отличается от диаметра металлопластиковых труб того же назначения. То есть, материал трубы здесь не играет роли, важно учесть рабочее давление в системе и отталкиваться от числа выводов.
Как выбрать диаметр водопроводной трубы в многоквартирном доме?Учитывая большой выбор самых различных материалов. А водопроводные трубы в Москве могут быть не только железными, пластиковыми и полипропиленовыми, но и медными, определиться с выбором подходящей трубы нужного диаметра самостоятельно бывает непросто.
Помочь справиться с задачей могут специалисты компании «Мир труб». Они готовы бесплатно проконсультировать вас по имеющемуся ассортименту, рассказать о преимуществах и особенностях использования труб из разных материалов и рассчитать требуемый диаметр, опираясь на ваш проект.
В ассортименте нашего магазина есть все, что нужно для монтажа долговечной системы водоснабжения с минимальными рисками порыва. Пластиковые трубы гарантированно прослужат вам не менее полувека, не теряя своих эксплуатационных свойств и внешнего вида, ведь они совершенно не подвержены коррозии и воздействию температурных перепадов. К тому же качественный пластик, который мы предлагаем, легко выдерживает кратковременные нагрузки, практически в два раза превышающие рабочее давление в трубе.
Связаться с нами
Ваше имя
Электронная почта *
Ваше сообщение…
Контактный телефон *
Я даю свое согласие на обработку
персональных данных и соглашаюсь с
условиями и политикой конфиденциальности.
×
ОТПРАВИТЬ ЗАЯВКУ
Ваше имя
Электронный адрес *
Контактный телефон *
Какая продукция интересует
Я даю свое согласие на обработку
персональных данных и соглашаюсь
с условиями и политикой конфиденциальности.
×
Корзина покупок
В корзине нет никаких продуктов!
Продолжить покупки
Как выбрать правильный размер трубы для вашего насоса и водопада
Как выбрать правильный размер трубы
Распространенная ошибка многих домовладельцев и неопытных подрядчиков заключается в том, что они используют слишком малый размер трубы для расхода их насоса. Всегда используйте трубы того же размера или даже больше, чем напорное отверстие насосов.
Максимальный расход воды для трубыРазмер трубы | галлонов в час (GPH) | галлонов в минуту (GPM) |
1/2″ | 480 | 8 |
3/4″ | 900 | 15 |
1″ | 1 500 | 25 |
1 1/4″ | 2 700 | 45 |
1 1/2 дюйма | 3 600 | 60 |
2 дюйма | 5 400 | 90 |
3 дюйма | 13 500 | 225 |
4 дюйма | 21 000 | 350 |
6 дюймов | 42 000 | 700 |
Потеря напора (в футах) на 10 футов трубы из ПВХ
1″ | 1¼» | 1½ дюйма | 2 дюйма | 3 дюйма | 4 дюйма | 6 дюймов | |
1 200 | 2,18 | . | .26 | .08 | — | — | — |
1 800 | — | 1,19 | .55 | .16 | .02 | — | — |
2 400 | — | 2,02 | .94 | .28 | .04 | — | — |
3000 | — | — | 1,05 | . | .07 | .01 | — |
3 600 | — | — | 2,0 | .58 | .09 | .03 | — |
4 200 | — | — | — | .78 | .11 | .03 | — |
4 800 | — | — | — | . | .14 | .04 | — |
5 400 | — | — | — | 1,24 | .18 | .05 | — |
6000 | — | — | — | 1,50 | .22 | .06 | .01 |
7 500 | — | — | — | — | . | .10 | .01 |
9000 | — | — | — | — | .46 | .13 | .02 |
10 500 | — | — | — | — | .62 | .18 | .02 |
12 000 | — | — | — | — | . | .21 | .03 |
56
43
99
33
79
Напор чаще всего рассчитывается по фактической вертикальной подъемной силе – высоте подъема воды. Но для полного и точного измерения полного напора Dynamic мы должны также добавить напор или потери, создаваемые самой трубой. Когда вода проходит через трубу, трение снижает скорость потока. Диаметр и длина трубы могут оказывать существенное влияние на общий динамический напор.
Общий динамический напор – это футы напора (вертикальный подъем), добавленные к потерям на трение, создаваемым трубой. В большинстве водоемов с относительно небольшими участками (длина трубы), если вы используете трубу не меньше, чем напор насоса, все будет в порядке. В более крупных установках с более высокими скоростями потока, большей высотой и более длинными участками потери на трение в трубе могут резко снизить скорость потока, которую вы пытаетесь достичь.
Чтобы рассчитать общий динамический напор, сложите напор (вертикальный подъем) И потери напора в горизонтальной плоскости диаметра трубы и длины участка.
Например, насос со скоростью 5 400 галлонов в час, перекачивающий воду с вертикальным подъемом 6 футов и пробегом 75 футов, будет иметь общий динамический напор 15,30 футов с трубой диаметром 2 дюйма, но будет иметь напор только 7,35 футов с трубой диаметром 3 дюйма. .
К началу страницы
Идеальная трубка | WaterWorld
Как инженерам и подрядчикам выбрать правильный материал для своих разнообразных проектов, учитывая широкий спектр доступных материалов для труб? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?
Наиболее распространенными материалами для изготовления водопроводных труб и фитингов являются металл (чугун, ковкий чугун, сталь и медь), глиняные и бетонные трубы (стеклянная глина, железобетон и асбестоцемент) и пластмассы (ПВХ).
, полиэтилен высокой плотности и стекловолокно). Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Ответвительные линии, обеспечивающие обслуживание отдельных домов, офисов, зданий и предприятий, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (главная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы. Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходит для какой системы? И что это за системы?
НАПОРНЫЕ МАТЕРИАЛЫ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из напорных или самотечных коллекторов. Первые полагаются на приложенный напор, создаваемый водяными насосами для создания потока в трубах.
Вторые полагаются на гравитацию (и тот факт, что вода течет вниз по склону), чтобы обеспечить потоки воды. Напорные магистрали обычно имеют меньший диаметр, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.
Магистрали водоснабжения обычно получают свой напор непосредственно от перепада высот между пользователем и надземным резервуаром для хранения воды в сообществе. Хотя при этом используется гравитационная подача, это не пример самотечного потока, поскольку в первую очередь для подачи воды в приподнятый резервуар использовались насосы. Давление измеряется в футах водяного столба по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в домашнем хозяйстве пользователя. При плотности воды 62,43 фунта на фут один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Доступный приводной напор дополнительно снижается за счет потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных арматурой и приспособлениями (труба).
отводы, тройники, клапаны, расходомеры, фланцы и др.). Результирующее напорное давление внутри трубы должно сдерживаться самой стенкой трубы без разрывов и трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.
Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких возможных воздействий является гидравлический удар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается путем закрытия клапана или когда поток воды резко меняет направление, например, при изгибе трубы. Достаточно сильный гидроудар может привести к разрыву или даже взрыву трубы. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (fps) или установив воздушные ловушки, стояки, клапаны выпуска воздуха, вакуумные предохранительные клапаны и гасители гидравлического удара. Воздействие гидравлического удара на изгибы труб можно свести к минимуму, укрепив их бетонными упорными блоками или механическими ограничителями стыков (например, металлическими кольцами, прикрепленными к трубе и привинченными к соседней неподвижной конструкции).
Собственный вес блоков или прочность на растяжение ограничительных колец предотвратят смещение или даже поломку изгиба трубы.
Вероятность поломки трубы в любом трубопроводе в первую очередь зависит от характеристик материалов трубы и от того, как они реагируют на приложенные внутренние и внешние силы. Некоторые материалы труб будут слишком хрупкими. Другие будут химически небезопасны для использования в системах водоснабжения. Другие материалы труб можно эффективно использовать только в качестве труб большого диаметра.
НАТЯЖНАЯ КАНАЛИЗАЦИЯ
Самотечная канализационная система является другим основным видом использования трубопроводов в общественных местах. Самотечная канализация представляет собой сеть подземных трубопроводов, по которым ливневые стоки выводятся в естественные водоемы, а сточные воды передаются на очистные сооружения (хотя в обоих случаях могут использоваться промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока).
В обоих случаях потоки создаются под действием силы тяжести и перепадов высот по длине труб, установленных с наклонным уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые впадают в центральную канализационную магистраль, по которой основная часть аккумулированных стоков направляется к конечному пункту назначения.
Канализационные коллекторы рассчитаны и спроектированы так, чтобы пропускать потоки, по существу, в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы, как правило, превышает диаметр напорной магистрали или водопровода, по которым те же потоки, так как напорная магистраль получает дополнительную энергию за счет приложенного давления. Тем не менее, канализации требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут засорить трубу (обычно от 2 до 2,5 футов в секунду).
Из-за необходимости поддерживать плавные уклоны потока даже на пересеченной местности глубина котлована, необходимая для прокладки канализационной трубы в траншее, может быть значительной. Учитывая потенциально большое количество стока, которое должны нести коллекторы, их диаметр должен быть пропорционально большим. Необходимость их установки в городских условиях из-за потенциальной опасности нарушения дорожного движения и наличия существующих подземных инженерных коммуникаций усложняет строительство канализационной сети. В совокупности эти факторы могут привести к значительным затратам на строительство и монтаж. Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов транспортных средств и вибраций. Но они более уязвимы к повреждениям от движений грунта, которые смещают трубы, вызывая трещины и смещение соединений. Трудность доступа может затруднить эксплуатацию и техническое обслуживание.
МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунная труба — это оригинальная металлическая труба, которая использовалась для строительства большинства городских водопроводов на протяжении 20-го века до 1970-х годов.
Чугун все еще можно найти в старых участках городских водопроводных систем. Он был относительно прост в изготовлении и установке. Однако он очень хрупок, что делает его склонным к растрескиванию и разрушению конструкции. Поскольку все городские водопроводы подвержены смещению из-за движения грунта и ударным нагрузкам от движения тяжелых грузовиков, ожидаемый срок службы чугунной трубы относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительные повреждения чугунных водопроводных сетей возникают в результате низких температур и расширения льда в водопроводных сетях.
Труба из ковкого чугуна была разработана для замены чугунной трубы и в значительной степени сделала это. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Таким образом, он может лучше справляться с ударами и вибрациями и менее подвержен поломкам в условиях замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить соединительные соединения и значительно утончить стенку трубы.
Для защиты от коррозии внутренние стенки труб из ковкого чугуна часто покрывают слоем нанесенного цементного раствора. Это изолирует стенки металлической трубы от воды, которую она несет. Его устойчивость к давлению и структурная прочность делают его идеальным выбором для водопроводных сетей.
Стальная труба стоит дороже, чем труба из ковкого чугуна; он также по своей природе устойчив к ржавчине и коррозии, легче и прочнее. Соединения могут быть выполнены путем сварки концов труб друг с другом, что обеспечивает общую прочность трубопровода. Одной из проблем, с которыми он сталкивается, является восприимчивость к температурным деформациям. Имея более высокий коэффициент теплового расширения, стальная труба больше увеличивается при более высоких температурах и больше сжимается при более низких температурах. Подрядчики и инженеры должны учитывать это при проектировании и монтаже сети стальных трубопроводов, чтобы предотвратить потенциальное коробление отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.
Медная труба используется для прокладки последнего участка водопровода до домов и предприятий, получающих воду. Это использование меди продолжается в доме со всеми сантехническими трубами и сантехникой в доме. В частности, медные трубы типа К используются для соединения линий водопровода. Она имеет более толстую стенку трубы и более высокое номинальное давление, чем другие имеющиеся в продаже медные трубы (тип L и тип M). Медь относительно мягкая, с ней легко манипулировать, и она превращается в трубы и приспособления различных размеров и форм. Это обеспечивает простоту монтажа, простоту сварного соединения и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.
Подрядчики и инженеры должны учитывать ряд факторов при проектировании сети трубопроводов. ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Стеклокерамические или керамические трубы являются старейшим видом канализационных и водопроводных трубопроводов в истории, причем первые такие трубопроводы были проложены в Месопотамии 6000 лет назад.
С самого начала глиняные трубы использовались для канализационных и ливневых стоков, и они оставались основным видом канализационных труб до начала 20 века (хотя многие из этих канализационных систем из стеклокерамических труб все еще функционируют сегодня). Для защиты от раздавливания, трещин и утечек глиняные трубы, как правило, разрабатываются и изготавливаются с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позднее в 1920 века железная дорога сделала возможным экономичный транспорт с центральных заводов-изготовителей.
Производство стеклокерамических труб требует отливки отрезков глиняных труб в формы и изложницы с последующей сушкой на воздухе в течение 24 часов. Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубы из стеклокерамики очень «зеленым» строительным материалом. После полной сушки на воздухе сегменты труб обжигают в печи не менее 48 часов.
В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительная прочность против приложенных нагрузок давления может быть достигнута за счет заливки ее бетоном, что армирует трубу из стеклокерамики. Тем не менее, глиняные трубы подвержены повреждениям из-за проникновения корней, и с ними неудобно работать по сравнению с трубами из более легких материалов, таких как ПВХ.
Core & Main предлагает инновационные решения для
нового строительства и стареющей инфраструктуры. Железобетонная труба
– широко используемый материал для изготовления труб на основе цемента. Однако из армированного бетона трудно формовать трубы с тонкими стенками и/или малыми диаметрами. Бетон сам по себе относительно прочен на сжатие, но слаб на растяжение. Так, приложенная к трубопроводу нагрузка может вызвать изгибающий момент части или всей его длины. Результирующий «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы.
Это вызывает растрескивание при напряжении, если оно не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальному армированию) делают его идеальным для водопроводных трубопроводов большого диаметра, самотечной канализации и колодцев. Так, в магистральных соединителях и акведуках, соединяющих водохранилище с городом, использующим воду, будут использованы железобетонные трубопроводы. Железобетонная труба может достигать 20 футов в диаметре.
Железобетонные трубы впервые были изготовлены в США в начале 20 века. Существует пять основных методов производства: мокрое литье, центробежно-вращательное литье, сухое литье, пакерная головка и трамбовка. При мокром литье используется более влажная бетонная смесь, чем в других методах (просадка бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, где требуется высокотекучий бетонный раствор для заполнения всех уголков и пространств в литейной форме.
Необходимость схватывания бетона снижает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Во всех методах сухой заливки используется своего рода низкочастотная и высокоамплитудная вибрация для придания бетону высокой плотности правильной формы. Эти сухие процессы позволяют отливать несколько деталей без деформации, повышая производительность одной формы. Кусочки выскальзывают из формы и напоминают твердую глину и высыхают в течение часа.
Асбестоцементная труба отличается от обычного бетона тем, что состоит из смешанной водной суспензии, состоящей из четырех пятых портландцемента и одной пятой волокон хризотилового асбеста длинного и среднего класса. Суспензия обезвоживается с помощью барабана с вращающимися ситами, который также служит формой для труб. После сушки и извлечения из вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи.
Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.
Асбестоцементная труба была популярна благодаря своим многочисленным физическим преимуществам (легкость, неподверженность коррозии и ржавчине, простота изготовления, меньшая стоимость и т. д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено опасным для окружающей среды и слишком большой опасностью для здоровья человека. Асбестоцементные трубы не производятся в США с 1970-х годов. Асбестоцементная труба используется редко и обычно снимается.
ПЛАСТИКОВЫЕ ТРУБЫ
Трубы из полиэтилена высокой плотности (ПЭВП) бывают двух видов: гофрированные и со сплошными стенками. Гофрированная труба может быть присоединена к трубопроводу путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков.
ПЭВП со сплошными стенками соединяется вместе путем стыкового сплавления концов сегментов трубы вместе с применением тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы. Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, например, когда трубопроводы, по которым проходят токсичные химические вещества или фильтрат из полигона, вытекают за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. И наоборот, плавленый ПЭВП также может иметь перфорацию или прорези, чтобы действовать в качестве дренажной трубы для сбора во французских дренажах или в системах сбора и извлечения фильтрата из полигонов.

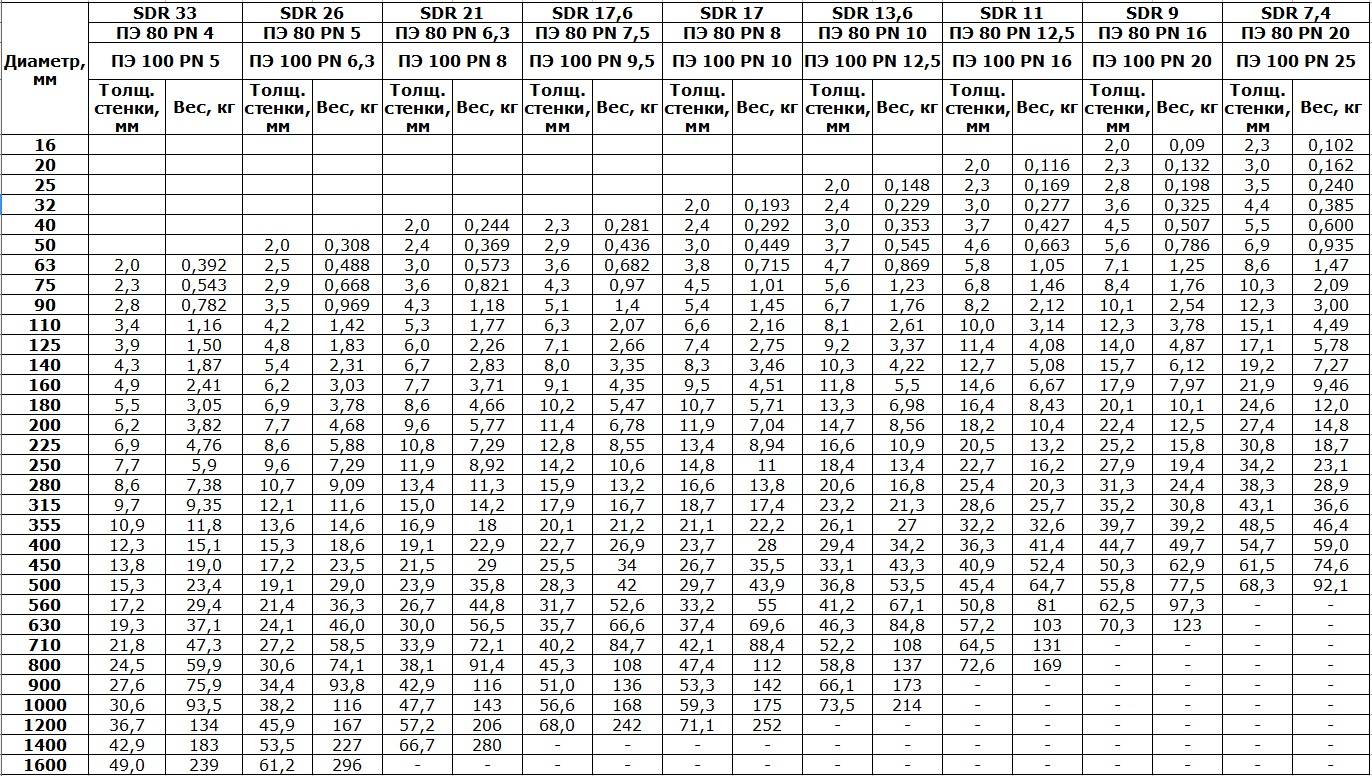

Трубы из полиэтилена высокой плотности классифицируются по рейтингу SDR. «SDR» означает «Стандартное отношение размеров» и равно нормальному наружному диаметру трубы и толщине ее стенки. Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина стенки трубы.
При такой рейтинговой системе трубы с более низкими значениями SDR на самом деле будут прочнее, поскольку их толщина стенки трубы будет больше по отношению к ее внешнему диаметру.
Считается, что прочность трубы из полиэтилена высокой плотности, обычно устанавливаемой в траншее, по отношению к приложенным нагрузкам частично зависит от окружающего грунта обратной засыпки. Будучи нежесткой трубой без давления, устойчивость трубы из полиэтилена высокой плотности следует рассматривать как часть системы грунт/труба. Его способность к разрушению стенки, прогибу или другому структурному разрушению в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). В дополнение к тому, что трубы из ПЭВП должны выдерживать статические нагрузки от обратной засыпки и покрытия дорожного покрытия, они рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки.
Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на смоделированном движении 20-тонного грузовика и результирующем ударе. При минимальном покрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтов стерлингов за квадратный фут.
ПЭВП изготавливается из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются друг с другом и экструдируются в требуемую форму, чтобы сохранить эту форму в процессе охлаждения. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его работа состоит в том, чтобы принимать сырую смолу через загрузочный бункер, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнека подачи и выталкивать материал через матрицу соответствующего размера для создания трубы.
Трубы из поливинилхлорида (ПВХ) широко используются для новых водопроводных сетей. Материал трубы ПВХ недорог, прочен и легок.
Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химических веществ. Только трубы из ковкого чугуна так же часто используются для водопроводных сетей. Труба из ПВХ производится в процессе, аналогичном тому, который используется для производства труб из ПЭВП, для которого требуется экструдер. Вместо смолы HDPE первой стадией производства труб из ПВХ является сочетание этилена и хлора с получением промежуточного продукта, называемого дихлоридом этилена. Это становится химическим сырьем для порошка ПВХ, который подается в экструдер.
ПВХ классифицируется в зависимости от его рейтинга Schedule (SCH), причем наиболее часто используются SCH 40 и SCH 80. График ПВХ – это измерение толщины стенки трубы. Больший рейтинг Schedule указывает на более толстую стенку трубы. Трубы СЧ 40 и СЧ 80 имеют одинаковый наружный диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за толстой стенки трубы. Это приводит к различным номинальным значениям давления для каждого типа труб из ПВХ.
Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, номинальное давление которой составляет всего 220 фунтов на квадратный дюйм.
Прочность трубы из ПВХ, как более жесткой трубы, зависит от самой трубы. Характеристики прочности основания трубы также важны, но труба из ПВХ не считается конструкционной системой труба/грунт, как ПЭВП, независимо от окружающего грунта или обратной засыпки. Приложенные нагрузки для труб из ПВХ, проложенных на глубине менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула рассчитывает потенциальный горизонтальный прогиб трубы в зависимости от приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля подстилающего грунта. Расчетный максимальный прогиб в 7% считается обеспечивающим коэффициент безопасности 4 к 1 от разрушения трубы.
Труба из стекловолокна (также известная как термореактивный пластик, армированный стекловолокном, или «FRP») используется для водопроводов, напорных магистралей и самотечной канализации большого диаметра.
Подобно ПЭВП и ПВХ, трубы из стекловолокна устойчивы к коррозии. Распространенный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и изготовление резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не методом экструзии, а методом намотки, в котором эпоксидные смолы сочетаются с самоусиливающимися непрерывными стеклянными нитями. В результате получается прочный по своей природе материал, устойчивый к химическим веществам и теплу. Он популярен в приложениях по добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления. 9ПВХ 0007 классифицируется по рейтингу
по расписанию (SCH), причем наиболее часто используются SCH 40 и SCH 80
.
