Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Станция с гидроаккумулятором

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. О преимуществах применения гидроаккумулятора далее мы и расскажем.

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Содержание статьи:

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

  • камеры для воды;
  • диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
  • гнезда с клапаном;
  • патрубка подсоединения к системе.Коснтукция гирдроаккумуляторов

Гидробаки с мембраной баллонного типа состоят из:

  • камеры для воды;
  • баллона мембраны, который закреплен на входе около входного патрубка;
  • гнезда с клапаном; газовой камеры;
  • патрубка подсоединения к системе.Конструкция гидроаккумулятора с балонной мембраной

Гидробаки предназначены для:

  • холодного водоснабжения;
  • горячего водоснабжения;
  • системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.Горизонтальный и вертикальный гидроаккумулятор

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

  • Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
  • При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
  • Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.Насосная станция с гдироаккумулятором в доме

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Гидроаккумулятор в работеТаким образом, гидроаккумулятор выполняет следующие функции:

  • сглаживающую – помогает избежать гидроудары;
  • поддерживающую
    – совместно с реле поддерживается стабильное давление воды;
  • защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.Гидроаккумялятор в работе

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

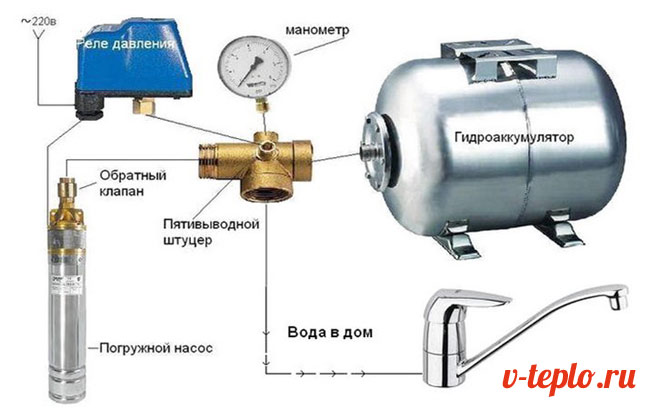

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Схематичное подключение гидроаккумулятора к насосной станцииГидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.Пошаговое подключение насоса и гидробака

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

  • Опускаем насос в скважину;
  • Необходимо закрепить страховочный трос, который удерживает насос;
  • Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
  • Необходимо произвести настройку реле давления.

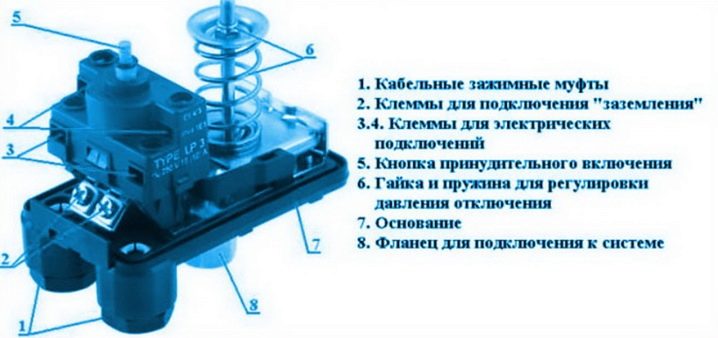

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

  • Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;Схематичная работа реле давления
  • Открывается крышка реле и включается насос для заполнения системы водой.
  • После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
  • Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
  • Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
  • Все настройки должны проводиться при выключенном насосном оборудовании.
  • После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

  • Погружной насос перекачивает воду из скважины в гидробак;схема подключения реле давления в насосной станции
  • По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
  • Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
  • И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.Подключение 2 и более гидроаккумуляторов к насосам

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.





Подключение гидроаккумулятора: схемы

Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Содержание статьи

Место установки - в приямке или в доме

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии. Установка гидроаккумулятора в приямке

    Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше - из нержавейки

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • обратного клапана. Схема подключения гидроаккумулятора

    Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине - схема без пятивыводного штуцера

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора - там где необходимо используйте шланги или трубы

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как отрегулировать реле давления воды с гидроаккумулятором: схема

Содержание статьи

Принцип контроля напора в системе

Суть работы гидробака, как ещё называют аккумулирующую ёмкость, заключается в создании запаса воды, благодаря которому насосу не нужно включаться при каждом открытии крана. Когда уровень воды в нём снижается, давление в системе падает, и реле подаёт сигнал мотору на включение путём замыкания проводов. При наполнении происходит обратная реакция: цепь размыкается, и подкачка воды прекращается.

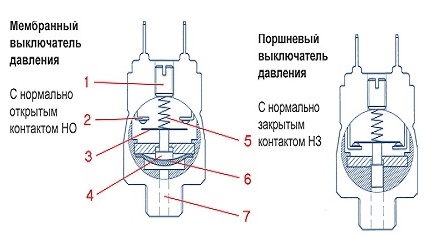

Принцип работы реле

Принцип работы реле

Гидроаккумулятор является неотъемлемым элементом водоподающих станций, в которых он идёт в сборе с поверхностным насосом и контролирующими приборами (в том числе и датчиком давления). При этом на приборе могут быть фабричные настройки, но его можно отрегулировать и вручную.

Реле идёт в сборе с насосной станцией

Реле идёт в сборе с насосной станцией

Погружной насос комплектуется автоматикой отдельно

Погружной насос комплектуется автоматикой отдельно

Принцип сборки системы из отдельных элементов

Принцип сборки системы из отдельных элементов

На скважинах глубиной более 8 м устанавливают в основном погружные насосы, поэтому гидробак, как и регулятор давления, подбираются и подсоединяются отдельно. Соответственно, никаких настроек на отдельно приобретаемом датчике нет, и их нужно вводить индивидуально. Заключаются они в обозначении верхнего и нижнего порога давлений, при которых нужно прекратить или возобновить подпитку системы.

Реле давления

Реле давления

При этом очень важно соблюсти комфортную для работы системы разницу между показателями, которая согласно заводским характеристикам прибора обычно не превышает 5 бар.

В идеале верхний порог настраивается на 2,8-3 бара, а нижний – порядка 1,3 – 1,6 бар. Именно такими чаще всего и бывают заводские настройки реле, установленных на насосных станциях.

Примечание. Аккумулирующую ёмкость ещё называют мембранным баком, так как внутри неё имеется эластичная перегородка (мембрана) или резиновая груша, очень чувствительная к давлению воды. Когда бак полон воды, в системе сохраняется максимально установленное давление. При открытии крана полость бака освобождается, и напор струи ослабевает. Изменение положения мембраны и заставляет реле включаться.

Так работает бак при полном и падающем давлении

Так работает бак при полном и падающем давлении

Варианты реле и нюансы их взаимодействия с баком

Контроль давления может осуществляться датчиком по несколько разному принципу. Силовой прибор воздействует непосредственно на контактную часть насоса. Второй тип – электронный, который управляет работой системы через встроенную автоматику насоса.

Силовой прибор контроля давления

Силовой прибор контроля давления

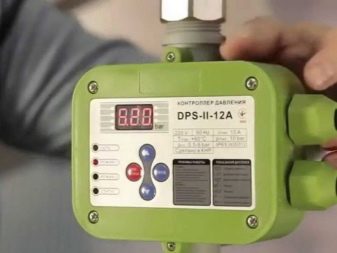

Электронный вариант реле

Электронный вариант реле

Есть так же комбинированные приборы – это блоки управления, которые контролируют не только давление в системе, но и другие функции (например, осуществляют защиту от сухого хода). Они более универсальны, и могут подключаться не только к разным видам насосов, но и к нескольким одновременно, а так же могут выдерживать более значительные пределы верхнего давления (до 10 бар).

Комбинированный прибор управления насосом (блок)

Комбинированный прибор управления насосом (блок)

Цены на популярные модели реле давления

Реле давления

Процесс регулировки силового реле

Чаще всего в домашних системах водоснабжения устанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку. Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.

Узел присоединения реле и манометра

Узел присоединения реле и манометра

Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.

Таблица 1. Принцип настройки реле на примере насосной бытовой станции.

Шаги, фотоОписание действия
Шаг 1 – откручиваем фиксирующий колпачок

Шаг 1 – откручиваем фиксирующий колпачок

В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор.
Шаг 2 – снимаем крышку

Шаг 2 – снимаем крышку

Сняв крышку, вы увидите:
1. Большой болт, который отвечает за включение давления.
2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса.

Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов.

По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами.

Шаг 3 – выставляется диапазон между показателями давления

Шаг 3 – выставляется диапазон между показателями давления

Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х.

1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм.
2. Для увеличения разницы необходимо отжать маленькую пружину до спокойного состояния.
3. Затем немного зажимаете большой болт, чтобы поднять показатель с 1,4 до 2 атм. Получилось чуть больше – слегка проворачиваете его в обратном направлении.

Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет — хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы.

Шаг 4 – настраиваем верхний предел

Шаг 4 – настраиваем верхний предел

Теперь вам нужно сместить этот диапазон в большую сторону. Для этого:
1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться.
2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно.
Цены на популярные модели насосных станций

Насосные станции

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядностиЭтапы сборки
Шаг 1 - Подсоединение подающей трубы к насосу

Шаг 1 — Подсоединение подающей трубы к насосу

Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.
Шаг 2 - Включение в систему фильтра

Шаг 2 — Включение в систему фильтра

Система обязательно оборудуется фильтром, который будет улавливать крупные включения.
Шаг 3 - Вкручиваем тройник

Шаг 3 — Вкручиваем тройник

На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.
Шаг 4 – Установка 5-выводного штуцера

Шаг 4 – Установка 5-выводного штуцера

Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.
Шаг 5 – Прикручиваем шаровый кран с переходником

Шаг 5 – Прикручиваем шаровый кран с переходником

Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.
Шаг 6 – Присоединение гидроаккумулятора

Шаг 6 – Присоединение гидроаккумулятора

Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).
Шаг 7 – Вкручиваем манометр

Шаг 7 – Вкручиваем манометр

Сверху на маленькое отверстие штуцера навинчивается манометр.
Шаг 8 - Сборка автоматики

Шаг 8 — Сборка автоматики

Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.
Шаг 9 – Посадка реле на штатные места

Шаг 9 – Посадка реле на штатные места

По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео — Настройка реле давления

Видео — Сборка системы постоянного давления холодного водоснабжения

Реле давления для гидроаккумулятора: секреты установки и настройки

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Реле давления для гидроаккумулятора

Конструкция устройства для гидроаккумулятора

Содержание статьи

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Индивидуальное водоснабжение загородного дома

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

  • накопление и хранение запаса жидкости;
  • создание нормального давления в участках трубопровода, подключенных к потребителям;
  • демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

  • Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
  • Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
  • Внутри вставлена мембрана из резины.
Типовой гидроаккумулятор

Типовой гидроаккумулятор

  • Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
  • Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.
Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.
Для создания большого запаса воды устанавливают крупный накопитель

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

  • РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
  • КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
  • КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
  • ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

  • В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
  • 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).
В некоторых моделях крупных баков есть встроенные манометры

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Типовое реле для управления насосом системы водоснабжения

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика холостого хода

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).
1 - настройка величины давления; 2 - настройка дифференциала

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.
На некоторых моделях можно настроить верхний и нижний предел уставки

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления



Электронное устройство

Экономьте время: отборные статьи каждую неделю по почте

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор: принцип работы, устройство, схема, расчет, установка, подключениеГидроаккумулятор: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Зачем нужен гидроаккумуляторЗачем нужен гидроаккумулятор

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Устройство гидроаккумулятора разрезУстройство гидроаккумулятора разрез

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Виды гидроаккумуляторовВиды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Схема обвязки повысительной насосной станцииСхема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Схема для погружного насосаСхема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Подключение гидроаккумулятора к водонагревателюПодключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Подключение гидроаккумулятора к насосной станцииПодключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Настройка гидроаккумулятораНастройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Крышка гидробакаКрышка гидробака

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Проверка давления в гидроаккумулятореПроверка давления в гидроаккумуляторе

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

Настройка реле давления гидроаккумулятораНастройка реле давления гидроаккумулятора

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Закачка воды в гидроаккумуляторЗакачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

Давление в гидроаккумулятореДавление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Расчет гидроаккумулятораРасчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Таблица расчета гидроаккумулятораТаблица расчета гидроаккумулятора

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.
ТаблицаТаблица

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)Pmin (бар)Pвозд (бар)A max (куб.м/час)K (коэффициент)
3.01.81.62.10.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Замена мембраны в гидроаккумулятореЗамена мембраны в гидроаккумуляторе

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

Подключение реле давления к погружному насосу и как подключить гидроаккумулятор

Чтобы узнать, что прочнее — водопроводный шланг, трубы или насос, можно собрать систему водоснабжения без реле давления. Во всех остальных случаях при водоснабжении дома в систему встраивается устройство, заменяющее ручное включение и выключение питающего напряжения глубинного насоса.

Содержание статьи:

Устройство и принцип работы реле давления

Индивидуальное водоснабжение дома невозможно представить без реле, позволяющего автоматически отключать насос по мере заполнения водопроводной системы водой и включать его после расходования воды.

Конструктивное исполнение реле давленияРис.1 Конструктивное исполнение реле давления

Конструктивно стандартное реле давления для управления насосом выглядит следующим образом. В пластиковом корпусе размещены клеммные колодки для подключения кабеля питания и механическая система управления устройством с регулировочными пружинными стойками, снаружи расположен патрубок диаметром 4 дюйма для подключения к водопроводной магистрали. Питающий кабель поступает и выходит с реле давления через два широких входных отверстия, провода зажимаются при помощи гайки с обжимным кольцом из пластика.

В обычном состоянии контакты нормально замкнуты, и подключенное устройство обеспечивает работу электродвигателя насоса. При повышении напора в системе вода воздействует на резиновую мембрану с поршнем, установленную на входе водяного патрубка прибора. В свою очередь поршень мембраны давит на подвижную металлическую платформу, шарнирно закрепленную внутри корпуса устройства в одной точке. Пластина платформы поднимается и размыкает электрические контакты, при понижении давления она возвращается в исходное состояние, замыкая контакты.

По центру прибора установлен винт с пружиной и гайкой, устанавливающий расстояние контактной пластины до поршня мембраны — если оно меньше, устройство срабатывает при меньшем давлении, увеличенное расстояние потребует большего перемещения поршня с мембраной для воздействия на контактную площадку, что равносильно повышению давления в системе.

На некотором расстоянии от основного регулировочного винта помещен второй регулировочный винт с пружиной меньшего размера. Он задает диапазон перемещения контактной металлической площадки, устанавливая разницу между давлением, включающим и отключающим контакты. Таким образом, большой регулировочный винт задает нижний порог срабатывания устройства (давление для его включения), малый регулирует диапазон срабатывания прибора на отключение (глубина регулировки).

Схема подключения реле давления воды Рис. 2 Схема подключения

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

  • Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
  • Краны закрывают и записывают показания манометра, при которых насос отключается.
  • Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
  • Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

Схема подключения погружного насоса к гидроаккумуляторуРис. 3 Схема подключения погружного насоса к гидроаккумулятору
  • Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
  • При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
  • Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

  1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
  2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Реле давления воды РДМ-5Рис.4 РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Реле давления Genebre 3781Рис. 5 Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Реле давления Italtecnica PM 5-3WРис. 6 Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

Советуем почитать: Автоматика для скважинного насоса

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Как настроить гидроаккумулятор и реле давления

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

  1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
  2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
  3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название Предел регулировки давления Заводские настройки Производитель/страна Класс защиты прибора Цена
РДМ-5 Джилекс 1- 4,6 атм 1,4 — 2,8 атм Джилекс/Россия IP 44 13-15$

Italtecnica РМ/5G (м) 1/4″
1 — 5 атм
1,4 — 2,8 атм
Италия
IP 44
27-30$
Italtecnica РT/12 (м)
1 — 12 атм
5 — 7 атм
Италия
IP 44
27-30$
Grundfos (Condor) MDR 5-5
1,5 — 5 атм
2,8 — 4,1 атм
Германия
IP 54
55-75$
Italtecnica PM53W 1″
1,5 — 5 атм

Италия

7-11 $
Genebre 3781 1/4″
1 — 4 атм
0,4 — 2,8 атм
Испания

7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Подключение реле давления своими руками

Такие устройства устанавливают по одной из двух возможных схем. Так из них, которая подходит для конкретной модели, в обязательном порядке указывается производителем в технической документации, тем не менее, с этими схемами лучше ознакомиться заранее.

Способ первый

Устройство устанавливается на водопроводе (при выборе конкретного места учитывайте все требования и советы, которые были приведены выше). Для установки используется тройник, который сопряжен с переходящим штуцером (место последнего вполне может занять шланг для отвода).

Способ второй

На гидроаккумуляторе имеется штуцер, на котором присутствует пять выходов, а к ним, в свою очередь, необходимо подключить:

  • водозаборный трубопровод;
  • реле давления воды для насоса;
  • манометр;
  • трубу для подачи воды в помещение;
  • сам гидроаккумулятор.

Также стоит добавить, что реле еще необходимо подключить к электрической сети и насосному оборудованию. Вне зависимости от того, какой именно вариант вы выбрали, советы, приведенные ниже, в любом случае окажутся полезными для вас.

  • Все резьбовые соединения в обязательном порядке нужно герметизировать при помощи герметика и пеньковой подмотки либо, как вариант, можете использовать ленту ФУМ.
  • Также должно быть обязательное заземление, что обуславливается присутствием заземляющей клеммы.
  • Соединения должны производиться путем вращения реле на фитинге, хотя существует и альтернативный вариант – применение соединения типа «американки».
  • Клеммы в большинстве случаев особым образом маркируются с целью облегчения процесса установки, но в отсутствие такой маркировки паниковать все же не стоит – вы сможете с помощью схемы определить, где должна находиться та или иная клемма.
  • Для подключения к электричеству нужно использовать кабель с таким сечением, которое соответствовало бы мощности насосного оборудования (в большинстве случаев применяются насосы на 2 киловатта, для которых вполне достаточно 2,5-миллиметрового сечения провода).

Заметим также, что все нюансы касаемо монтажа или дальнейшей эксплуатации обязательно будут присутствовать в сопроводительной документации.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.


Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Схема подключения реле давления воды для насоса

В насосах, которые продаются уже собранными, специальное реле еще на заводе настроено на оптимальные показатели. Однако при качественном монтаже насосной станции из разных деталей на месте установки регулировку устройства необходимо производить в обязательном порядке. Такая работа вызвана необходимостью сделать хорошую взаимную связь между настройками изделия с объемом емкости и напором насоса. А также иногда нужно поменять заводскую настройку прибора. Далее, будет подробно описан порядок действий по качественной настройке.

После процесса регулировки объема воздуха в емкости, необходимо подсоединить насос к питающей сети. Вся вода будет качаться насосом, а его выключение будет осуществлено после достижения необходимого наибольшего давления. Этот показатель принято называть верхним уровнем.

На любом изделии при его производстве должно быть указано наибольшее давление и предельно разрешенный напор насоса, превышение которого совершенно не допустимо. Это значение можно определить прекращением роста значения давления. В подобных случаях насос нужно выключать своими руками. Когда значение наибольшего давления не совпадает с заводскими рекомендациями, то стоит сделать соответствующую настройку при помощи поворота небольшой гайки. Для этого необходимо открыть крышку на корпусе реле.

Таким же образом меряется нижний порог. Чтобы это сделать, нужно открыть шаровый кран и быстро слить воду из емкости, пристально смотря на показания манометра. Водное давление будет понемногу уменьшаться, а при достижении им наименьшего значения насосная станция опять запустится. Это и будет нижний уровень, величину которого покажет манометр. Поворотом регулировочной гайки можно довести давление до оптимального значения, которое должно быть на 15 процентов больше давления воздуха в емкости, а иначе произойдет быстрый износ мембраны из резины.

Лучше всего выбрать такую мощность насоса, которая бы никогда не позволяла накачивать емкость до опасного предела. Максимальное значение рабочего давления выключения устройства нужно выставить на несколько атмосфер больше верхнего порога включения.

Иногда допускается установка наибольших уровней, которые довольно сильно отличаются от заводских рекомендаций. Подобным методом можно сделать личный вариант режима работы оборудования. При установке оптимальной разницы давлений маленькой гайкой нужно опираться на то, что началом регулировки является нижний предел, который всегда выставляется самой большой гайкой.

Регулировать верхний предел можно лишь в значениях, на которые рассчитана водопроводная система. Дополнительно шланги из резины и другое сантехническое оборудование также легко выдерживают давление, которое не превышает расчетное. Подобные тонкости стоит учитывать при установке новой насосной станции. А также большой напор воды может быть совсем ненужным и неудобным.

Устройство и принцип работы реле давления

Этот узел управления должен быть смонтирован у входа в гидронакопитель с помощью переходника, который имеет пять отводов: три для поступления воды, еще один для манометра и последний для реле.

Чтобы понять, как это устройство работает, следует разобраться в его конструкции. Обычно внешне это небольшая пластиковая коробка. К ее основанию снизу прикручена крышка, под которой установлена мембрана, а также поршень из металла. Крышка снабжена гайкой, с помощью которой реле крепится к переходнику системы водоснабжения. Сверху крышки мембраны расположена клеммная колодка. Она отвечает за подключение сети и насоса, а также за заземление.

Также сверху крышки находятся разных размеров пружинные регуляторы. Крышка от коробки реле упирается в большой регулятор и закрепляется на его винте. Итак, конструкция реле состоит из:

  • основание;
  • гайка крепления к переходнику;
  • крышка мембраны;
  • большой пружинный регулятор;
  • малый пружинный регулятор;
  • клеммная колодка с выходами для подключения насоса, подведения 220V и заземления.

Сейчас мы описали стандартную конструкцию этого узла управления, она может быть и иной. Реле могут быть разной формы, размеров, внутри элементы могут располагаться по-другому. Все это зависит от производителя.

Далее, по логике вещей, следует кратко рассмотреть устройство гидроаккумулятора, так как эти два узла находятся в непосредственном взаимодействии. Гидроаккумулятор или гидронакопитель представляет собой расширительный бак, главная задача которого поддержание, а при определенных условиях и изменение давления в системе насосной станции. По конструкции расширительный бак внутри имеет две полости, разделенные мембраной. Одна полость заполняется водой, вторая воздухом.

Когда насос подает воду и водяная полость бака заполняется, в воздушной полости давление будет расти. По достижении уровня, выставленного в реле, насос должен автоматически отключится. Это показатель отключения насоса. Посмотрим, что происходит в реле во время описанного процесса. При подаче воды насосом в гидронакопитель, в реле мембрана начинает давить на поршень, который, в свою очередь, активирует контактную группу на платформе.

Контакты, к которым подведено напряжение 220V и подключен насос, в зависимости от взаиморасположения пружинных регуляторов и платформы, могут быть разомкнуты и насос выключается. Как только начинается забор воды из системы, сжатый воздух в гидроаккумуляторе выталкивает воду, и ее давление медленно ослабевает. При достижении уровня давления, указанного в реле для включения насоса, контакты замкнутся, и насос должен снова запуститься. Таким образом, гидроаккумулятор и реле приводят в действие всю систему водоснабжения и регулируют ее работу.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.



В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.


Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.



При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Facebook

Twitter

Вконтакте

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
