Как проложить трубы в ванной: Разводка труб в ванной своими руками: проектирование, монтаж, схемы

Разводка труб водопровода и канализации в ванной своими руками. Центр услуг Альфа74.

Как правило, под разводкой труб в ванной подразумевают прокладывание водопровода и канализации. Задача эта не из простых и требует как специальных теоретических знаний, так и необходимых практических навыков. Опыт можно получить по ходу проведения работ, как принято выражаться, путем проб и ошибок. А вот с теорией сложнее. Если есть цель самостоятельно выполнить разводку, без тщательного погружения в суть вопроса не обойтись. Далее речь пойдет о разводке труб водоотведения и канализации под обычный гипсокартон. Подобную работу начинают с водопроводной системы. При ремонте в помещении нужно оставить стояк с краном. Именно от него и следует делать разводку и подавать трубы на санузлы. При дальнейшей обшивке стен гипсокартоном вопрос значительно упрощается, поскольку нет нужды штробить каналы в стенах. В таком случае выполняют распайку труб и делают отводы в необходимых местах. Экопласт к стенам крепят обычными крепежными скобами, в данной ситуации они выполняют роль хомутов. Далее все отводные трубы запаивают заглушками. При необходимости на один из отводов устанавливают временный кран (вместо заглушки) для разных потребностей. Нужно постараться разместить трубы максимально плотно к стенам. Тогда можно будет вплотную к поверхности стены приблизить гипсокартон, это позволит сэкономить свободное пространство ремонтируемой комнаты. Сантехнические отводные трубы необходимо прижать к рабочему каркасу из тех соображений, чтобы в дальнейшем припаиваемый к отводу фитинг обладал жесткостью и не болтался.   Обычно для канализационных нужд применяют трубу 50 мм, для унитаза – 100 мм. В случае, если в ванной планируется разместить стиральную машинку, отводную трубу можно взять 32 мм. Открытая либо скрытая разводка труб: как не ошибиться? Существует два метода решения проблемы, как грамотно проложить трубы в собственной ванной: 1) открытый; 2) скрытый. Если подойти к этому вопросу с позиций эстетики, то, конечно, скрытый трубопровод гораздо лучше. Однако он должен соответствовать определенным требованиям, например: 1.    Надежность. Надумав скрыть трубы в стены или поместить их в короб из гипсокартона, ремонтник должен быть абсолютно уверен, что с ними не произойдет аварийных ситуаций в течение долгого срока эксплуатации. Все здесь будет зависеть от надежности монтажа и качества самой трубы. Наиболее благоприятствуют таким условиям медные и полипропиленовые трубы. 2.    Необходимо предупредить образование конденсата непосредственно внутри стены, поскольку высокая влажность будет постепенно ее разрушать. В таком отношении стоит выдержать два главных требования: расположить горячий трубопровод над холодным, упаковать обе трубы в особый трубчатый утеплитель. А вот открытая разводка труб хорошего ничего в себе не несет. Этот способ прокладки используется исключительно в целях экономии, которая, в свою очередь, достигается посредством снижения затрат на покупку качественного стройматериала и уменьшения количества выполняемой работы. После подобного монтажа получится крайне неудачный внешний вид помещения вкупе с постоянно конденсирующими в холодное время года трубами. Разумеется без труб не обойтись. Однако очень уж не хотелось бы, чтобы они располагались у всех на виду. Потому их все же разумно спрятать под гипсокартон. Для того, чтобы не ущемлять свободное пространство ванной, лучше под них сделать канавки и вывод данных элементов осуществить непосредственно из стены. Речь о 30 – 50 мм трубах. А для большой трубы в 100 мм зачастую изготавливают специальный короб, который затем обкладывают плиткой. Требуется помощь? Специалисты компании Альфа74 выполнят ремонт ванной комнаты в Челябинске качественно и недорого.

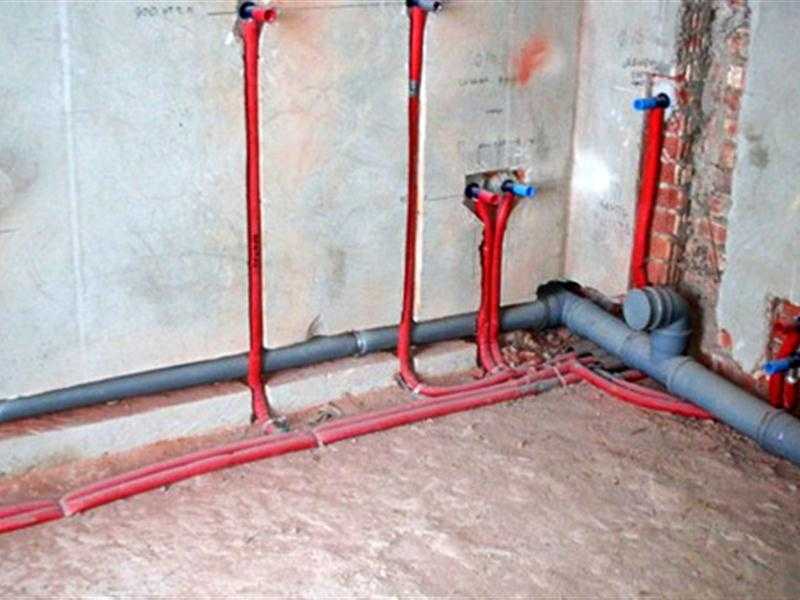

Прокладка труб в ванной

Если кто-то думает, что прокладка труб в ванной своими руками очень сложная работа, то он глубоко ошибается. Благодаря современным технологиям, с этим делом может справиться каждый.

Содержание

1. Коммуникации
2. Схема прокладки труб
3. Расположение сантехники
4. Прокладка водопровода своими руками
5. Канализационная система
6. Какую разводку использовать
7. Сопутствующие материалы для разводки труб

Коммуникации

В начале, надо точно определить количество сантехнических устройств, которые будут устанавливаться. Это может быть:

• Душевая кабинка или ванная. Ей понадобиться холодная, горячая вода и слив.
• Раковина. К ней проводят холодную и горячую воду и слив.
• Унитаз. К нему необходимо подвести холодную воду и слив.
• Стиральная машина. Ей понадобится два вида воды и слив.

Для указанного количества приборов придется купить вентили:

• Один общий на подачу теплой воды.
• Один общий на подачу холодной воды.
• Один перед подключением воды в стиральной машине — предлагаем так же ознакомиться со статьей как произвести подключение стиральной машины своими руками.
• Один перед подключением воды к унитазу. Этот кран ставят не все, но сделать это необходимо. В случае протечки бачка не нужно будет перекрывать всю воду, а только перед бачком.

Схема прокладки труб

Когда с количеством агрегатов все ясно, приходит черед решить, где они будут стоять. Места расположения надо отметить, а сантехнику на время работы советуют убрать из помещения. Иначе она будет мешать.

Схема разводки труб в ванной и туалете вначале рисуется на бумаге. Составляя ее, действуют по следующим правилам:

1. При прокладке нельзя, допускать их пересечения.
2. Водопровод и канализацию рекомендуют проводить очень близко. Иначе их будет тяжело маскировать в короб.
3. После монтажа сантехники не должен перекрываться доступ к местам, где трубы соединяются гибкими шлангами.
4. Не стоит усложнять всю систему.
5. Основные трубы проводят снизу.
6. Отводы водопровода выводят, используя тройник, перпендикулярно вверх.
7. Отводы канализации могут быть без вертикальной части.

Расположение сантехники

Перед тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.

• Унитаз советуют ставить в первом ряду приборов от канализационного стояка. Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него. При этом вероятность засорений канализации сводится к минимуму.
• Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше.
• Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.

С особым вниманием нужно смотреть на схему подключения унитаза. Его слив может идти под разными углами, и может направляться в стену, а может идти в пол.

Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.

Прокладка водопровода своими руками

Для прокладки и сборки системы из полипропилена своими руками необходим паяльник. Для одного раза покупать его финансово не оправданно, лучше его взять в аренду. Эту услугу предоставляют магазины, которые занимаются реализацией трубопрокатных материалов.

Работать с этим инструментом не сложно, только необходимо помнить о правилах безопасности, ведь он сильно нагревается.

Для соединения труб и поворота их под нужным углом используют фитинги. Их нужно подбирать строго по размеру сечения.

ВАЖНО! Соединение, произведенное паяльником неразъемное. Чтобы его переделать придется отрезать испорченный участок заготовки.

В конце разводки к фитингу «американка» на одной стороне припаивают трубу. С обратной стороны на резьбу подсоединяют гибкий шланг.

Посмотреть какими способами выполняется разводка в ванной и туалете,  смотрите на фото. Прокладку трубы своими руками можно осуществить в такой последовательности:

1. Направляясь от расположенного с краю устройства в направлении стояка водопровода.
2. Соединяя производиться методом пайки, и направляясь от стояка к каждому агрегату.

Вас может заинтересовать — разводка труб водоснабжения в квартире.

Канализационная система

При прокладке канализации своими руками паяльник использовать не нужно. Трубы можно вставить одна в другую, или применить фитинги. Эта система собирается очень просто. Ее в любой момент быстро разъединяют и перестраивают.

Для этой работы необходимо запомнить следующее:

• Прокладка канализационной трубы осуществляется под уклоном от прибора в направлении главного стояка. Этот уклон должен составлять не меньше 3 см по высоте на 1 м трубы.
• На ванную, стиралку и душевую кабинку ставят трубопрокатные изделия диаметром 50мм, а для слива от унитаза -110 мм.
• Соединение канализационной сети производят так, чтобы изделие с меньшим диаметром было вставлено в фитинг или трубу с более высокими показателями диаметра.

ВАЖНО! Канализация не должна быть сложной. Все сантехнические приборы рекомендуют подключать поочередно. Иначе возникнут «перехлесты» при одновременных спусках, а это приведет к затору.

Для того, что бы облегчить дальнейшую чистку канализации или умывальника нужно поставить на канализационной трубе еще и фитинг-тройник. Его отверстие вверху закрывают специальной пробкой. Через этот фитинг будет выполняться чистка системы от засоров.

При соединении элементов канализации важно следить за тем, чтобы на каждом стыке были прокладки из резины. Если их не будет, то из трубопровода будет исходить неприятный запах.

Какую разводку использовать

Проложить трубы в ванной можно скрытым и открытым путем. С эстетического ракурса, скрытая магистраль лучше. Но, такая сеть должна отвечать таким требованиям:

• Она должна быть надежной. Скрывая трубопровод в короб или стенку, необходимо иметь полную уверенность, что не возникнут поломки в течение долгого времени. Здесь большую роль играет качество материалов и надежность их монтажа. Самыми лучшими для такого варианта проводки считают изделия из меди и полипропилена.
• Плохо сказывается на состоянии трубопровода конденсат, собирающийся внутри стены. От высокой влаги система постепенно приходит в негодность от разрушения. Чтобы предупредить это, трубы для горячего водоснабжения располагают над подачей холодной. И обе ветки покрывают специальным трубчатым уплотнителем (мерилоном).
• Открытый метод расположения чаще всего применяют в целях экономии финансов, из-за уменьшенных затрат на покупку материалов и объема проведенной работы. В конечном итоге получается не совсем привлекательный внешний вид, и трубы, которые в холодный период года постоянно конденсируют.

Сопутствующие материалы для разводки труб

Для функционирования системы канализации и водяной подачи не достаточно выполнить только    разводку и подключение труб в ванной.

Для полноценной работы придется использовать еще некоторые сантехнические изделия.

Самое главное это запорная арматура, качеству которой нужно отдать должное внимание. От этого напрямую зависит возможность контроля над каждой точкой потребления воды.

Далее надо подумать о счетчике воды, ведь монтаж этого прибора не выполняют без применения обратного клапана и фильтра очищения жидкости.

Фильтр нужен для полноценной работы счетчика. А обратные клапаны устанавливают соответственно нормам водоканала, чтобы недобросовестные люди не делали обратной отмотки прибора.

Для многих видов современных водонагревателей и котлов не приемлемо высокое давление воды. В таких ситуациях монтируют редуктор давления. Данное устройство стабилизирует водяное давление внутри системы и продлевает срок службы агрегатов.

В завершение нужно сказать, что прокладка или замена труб в ванной своими руками должна проходить соответственно требованиям укладки для конкретных видов трубопровода. Для такой работы следует изучить много.

Только имея такие знания можно справиться с таким делом самостоятельно и проложить качественный трубопровод своими руками, а так же выбрать правильную схему подключения в ванной и туалете.

Размеры сантехники для ванной комнаты

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Черис Харрис

Факт проверен Черис Харрис

Черис Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Бранислав / Getty Images

В этой статье

• Терминология

• Туалеты

• Раковины

• Души и ванны

Зачастую самым сложным этапом установки сантехники в ванной является черновая стадия. Напротив, последний шаг подключения раковины, унитаза или ванны иногда может показаться излишним.

Если вы получите правильный черновой вариант, вы уже на пути к завершению проекта.

Черновая обработка сантехники в ванной комнате становится гораздо менее сложной задачей, если вы понимаете, как работает система. Существуют общепринятые приблизительные размеры сантехники для раковин, туалетов, ванн или душевых кабин. Кроме того, производители приспособлений обычно предоставляют приблизительные спецификации в своей документации по продуктам. Так что не нужно никаких догадок или импровизаций. Просто следуйте грубым спецификациям для идеальной сантехники в ванной комнате.

Сравните стандартные размеры со спецификациями производителя, чтобы убедиться, что они подойдут для вашей установки. Все размеры должны быть сверены с местными нормами, так как они являются высшим авторитетом для вашего проекта.

Понимание терминологии грубого измерения

Говоря о сантехнических размерах, важно понимать терминологию. Это не просто вопрос семантики; это вопрос стандартизации и упрощения.

Центральная линия, например, стандартизирует измерения и позволяет легко понять расстояние между трубами без дополнительных усложняющих факторов, таких как ширина трубы, график или толщина трубы.

Центральная линия : Как и в случае с термином «центральная линия», который используется для строительства, термин «осевая линия» представляет собой воображаемую вертикальную линию, проведенную через ключевую точку отсчета, например водосточную трубу.

Например, центральная линия: если две трубы указаны на расстоянии 10 дюймов от центральной линии, вы начинаете измерительную ленту или линейку в центре одной трубы, а затем отмеряете 10 дюймов до центра следующей трубы. Вы не измеряете 10 дюймов между краями труб.

Высота цокольного этажа : цокольным этажом считается черновой пол в новом строительстве или верхняя часть чистового пола (или напольного покрытия) при ремонте ванной комнаты.

Не все размеры высечены в камне; рассматривайте эти размеры как общие рекомендации. Они будут варьироваться в зависимости от вашей ванной комнаты. Обратитесь к инструкциям, прилагаемым к оборудованию (раковине, ванне и т. д.), чтобы узнать более точные размеры.

Подающий/выпускной или дренажный трубопровод : При сантехнике ванной трубы либо вводят, либо отводят воду. Трубы, подающие пресную воду в санузел, называются подводящими или подводящими. Плетеная гибкая линия, ведущая в туалет для наполнения бака, является примером линии подачи. Так же как и горячие и холодные линии под раковиной или за стенкой душа. Тем не менее, более толстая труба под раковиной, которая удаляет серую воду, является сливной линией или сливной линией.

	Туалет	Раковина	Душ/ванна
Линия подачи (вертикальная)	8 1/4″	На 2-3 дюйма выше сливной трубы	Душ 80 дюймов; ванна 20–22 дюйма; излив 4″ над краем ванны
Линия подачи (горизонтальная)	Макс. 6 дюймов от центра	4 дюйма слева и справа от центра	8″ друг от друга
Сливное/сливное отверстие на задней стенке	12 1/2 дюйма	Н/Д	14 дюймов
Сливное/сливное отверстие (вертикальное)	0″	от 16 до 20 дюймов	0″
Крепление (боковой буфер)	Минимум от 15 до 18 дюймов	Минимум от 15 до 20 дюймов	мин. 18 дюймов
Крепление (передний буфер)	мин. 21 дюйм	мин. 21 дюйм	мин. 18 дюймов

Габаритные размеры водопровода для туалета

• Линия подачи воды в туалет (высота) : В идеале, водопроводная линия туалета входит в комнату на высоте 8 1/4 дюйма над полом. В более широком смысле, эта труба только для холодной воды создает одно отверстие на высоте от 5 до 10 дюймов над полом.
• Трубопровод подачи воды в туалет (горизонтальный) : Горизонтальная линия подачи воды измеряется от центральной линии, проходящей вертикально через центр туалета. Отверстие для линии подачи воды должно находиться на расстоянии 6 дюймов в сторону от центральной линии. Проверьте туалет, чтобы подтвердить подключение к водопроводу.
• Сливное отверстие унитаза в задней стенке : Смещенное от задней стены отверстие на 12 1/2 дюйма.
• Отверстие для слива туалета (вертикальное) : Слив расположен на уровне пола; расстояние равно нулю.
• Боковой буфер унитаза : Измеряется от центра унитаза в обе стороны, минимум. зазор составляет 15 дюймов до любой стены или другого приспособления; Рекомендуется 18 дюймов, если это позволяет планировка ванной комнаты.
• Передний буфер унитаза : Измеряется от переднего края унитаза вперед, минимальный зазор составляет 21 дюйм до ближайшего препятствия; рекомендуется 30 дюймов.

Габаритные размеры раковины для ванной комнаты

• Линия подачи воды в раковину (высота) : Два отверстия; по вертикали оба находятся примерно на 2-3 дюйма выше сливной трубы.
• Линии подвода воды к раковине (горизонтальные) : Требуются два отверстия, одно для подачи горячей воды, другое для подачи холодной воды. Одно отверстие находится на 4 дюйма правее центральной линии, а другое — на 4 дюйма левее центральной линии.
• Сливное отверстие раковины (вертикальное) : Приблизительно от 16 до 20 дюймов над полом; считать дренажную трубу вертикальной осевой линией.
• Боковой буфер раковины : От центральной линии минимум 15 дюймов, рекомендуется 20 дюймов.
• Передний буфер раковины : Минимальное расстояние до ближайшего препятствия составляет 21 дюйм; Рекомендуется 30 дюймов.
• Размещение раковины : По вертикали раковина должна находиться примерно на 31 дюйме над полом, если измерять от верхней части пола до края раковины.

Ванная комната с душем и ванной Размеры в черновом варианте

• Подача душа (вертикальная) : 80 дюймов от пола, где будет располагаться кронштейн для душа. Насадка для душа будет находиться на высоте от 65 до 78 дюймов над полом.
• Подача в ванну (вертикальная) : Клапаны смесителя должны находиться на высоте от 20 до 22 дюймов над полом. По горизонтали каждый смеситель идет на 4 дюйма вправо/влево от центральной линии, а носик ванны на 4 дюйма выше края ванны.
• Сливное отверстие в задней стенке : Разместите слив по средней линии. Отверстие для доступа к сливу может быть на расстоянии от 10 до 14 дюймов от рамы и иметь ширину от 6 до 8 дюймов.
• Сливное отверстие (вертикальное) : Слив расположен на уровне пола; расстояние равно нулю.
• Крепление (поперечный буфер) : минимальный требуемый буфер 18 дюймов.
• Крепление (передний буфер) : минимальный требуемый буфер 18 дюймов.

Как проложить трубу для туалета | Главная Путеводители

By Glenda Taylor

Для установки сантехники в туалете требуется доступ к балочному пространству под ним, либо перед установкой черного пола, либо из подполья под полом. В отличие от других сантехнических приборов, таких как раковины или ванны, в унитазах есть встроенные сифоны, поэтому вам не нужно устанавливать отдельный сифон. Необходимо сочетание правильного уклона трубы и наиболее прямого маршрута к основной канализационной трубе. Прежде чем начать, обратитесь в местное строительное управление за разрешением на установку сантехники.

Установка туалетного фланца и водосточной трубы

1. Найдите вертикальную вентиляционную и грунтовую трубу, которая изгибается в самой нижней точке и становится основной горизонтальной канализационной трубой. Стопка выходит из крыши в самой верхней точке. Наметьте кратчайший путь от туалета до стеллажа.

2. Вырежьте отверстие в черновом полу для установки фланца шкафа. Размер отверстия зависит от размера фланца, но простой способ определить размер — положить фланец на черный пол, обвести его карандашом, а затем с помощью электролобзика вырезать отверстие на 1/4 дюйма больше.

3. Вставьте фланец шкафа в отверстие и вставьте шурупы №10 из нержавеющей стали в каждое отверстие на краю фланца. Для большинства фланцев требуется от шести до восьми винтов.

4. Прикрепите отвод из ПВХ к нижней стороне фланца. Изгиб унитаза представляет собой широкий коленчатый фитинг, который соединяет фланец с горизонтальной водосточной трубой. Очистите все насадки из ПВХ с помощью грунтовки для ПВХ или очистителя и нанесите клей для ПВХ на обе детали. Клей схватывается быстро и надолго, поэтому быстро поворачивайте фитинг в правильном направлении.

5. Прикрепите водосточную трубу из ПВХ к горизонтальному отверстию колена унитаза. Каждая конфигурация сантехники отличается, но все горизонтальные водосточные трубы должны иметь наклон в размере 1/4 дюйма на линейный фут для хорошего дренажа.

Подключение к основному стояку

1. Отключите подачу воды в дом и промойте унитаз перед подключением новой водосточной трубы к основному стояку.

2. Измерьте расстояние между ступицами внутри сливного тройника из ПВХ и перенесите измерение на трубу, к которой вы хотите подсоединить горизонтальную водосточную трубу унитаза. Это измерение примерно на 2 дюйма короче, чем длина фитинга.

3. Разрежьте основной пакет по меткам ручной пилой или труборезом и удалите секцию.

4. Очистите и загрунтуйте внутренние втулки Т-образного сливного фитинга из ПВХ, а также наружную поверхность обрезанных концов трубы. Нанесите клей ПВХ на загрунтованную арматуру и трубу стека и вставьте тройник между отрезанными концами стека. Быстро поверните фитинг так, чтобы горизонтальный выпуск был обращен к горизонтальной дренажной трубе.

5. Прикрепите горизонтальную водосточную трубу к боковому отверстию сливного тройника, используя грунтовку и клей.

Список литературы

• Этот старый дом: склеивая труба из ПВХ: как сварлить пластик в секундах

Ресурсы

• Дома. для предотвращения засоров и воздушных пробок. Если слив раковины в ванной комнате соединяется со сливом унитаза в пределах 10 футов от туалета, вентиляционное отверстие устанавливается в стене за раковиной. Если нет, подсоедините 2-дюймовую вентиляционную трубу из ПВХ к сливу унитаза в стене за унитазом. Вентиляционная труба проходит вертикально вверх на чердак, где она соединяется с вентиляционной и грунтовой трубой. В зависимости от конфигурации вашего водостока может потребоваться установка санитарного тройника-переходника между фланцем унитаза и коленчатым патрубком.

Предупреждения

• В большинстве населенных пунктов строительный инспектор является окончательным судьей сантехнических работ. Инспектор визуально осмотрит фитинги и проверит линии, чтобы убедиться в отсутствии утечек.

Писатель Биография

Гленда Тейлор работает подрядчиком и штатным писателем, специализирующимся на написании строительных материалов.
