Замена гидроаккумулятора в системе водоснабжения

Классическая водоснабжающая система оборудована гидроаккумулятором, выполняющим важные функции и обеспечивающим стабильную и бесперебойную деятельность всего узла. В процессе эксплуатирования агрегата неизбежно создаются случаи, когда требуется замена гидробака и промывка скважин на воду в Озерах.

Как проверить работоспособность гидроаккумулятора в системе водоснабжения

Гидроаккумулятор – это закрытая емкость, внутри которого находится камера, изменяющая объем. Гидробак состоит из двух камер: воздушной и водной (мембранной). Диафрагму закрепляют поперек бака, баллон в форме груши – около входного патрубка.

Основная функция устройства заключена в непрерывной подаче воды, этот прибор обеспечивает необходимым количеством жидкости даже в случаях отключения электропитания. Чтобы ремонт и очистка скважин в Озерах давали требуемый результат, гидроаккумулятор должен работать без поломок.

Для проверки работоспособности выполняют следующие действия:

1. С помощью манометра проверить давление внутри бака. Точные данные, которые должны быть у устройства, можно найти в документации.
2. Накачать давление насосом. Если сделать это не удается и давление не сохраняется, значит, мембрана порвана.
3. Нажать на ниппель, если вместе с воздухом потечет вода – мембрана в гидроаккумуляторе порвана и нарушена герметичность.
4. Частая практика мастеров по ремонту скважин в Озерах – постучать по гидробаку. Если звук звонкий, это означает исправность прибора, если глухой – бак протек.

Наиболее чаще у гидроаккумулятора повреждается мембрана из-за действия водного и воздушного потоков, или тонкий металлический фланец. Если продырявился корпус устройства, поможет только покупка и установка нового прибора.

Этапы замены гидроаккумуляторного бака

Откладывать ремонт или замену неисправного бака не рекомендуется, это может привести к полной остановке функционирования системы водоснабжения. Несмотря на то, что цена на чистку скважин в Озерах и замену гидроаккумулятора доступная, можно попробовать справиться своими силами. Или доверить эту работу профессионалам, имеющим теоретические и практические знания.

Замена гидроаккумуляторного блока выполняется последовательно:

1. Для исключения контакта жидкости и электротока, а также неожиданного включения насоса оборудование отключают от питания.
2. Освобождают систему от воды, когда давление в системе упадет, сработает реле.
3. С помощью разводного ключа откручивают соединительный шланг бака и насоса. Если открыть заливную пробку, вода сольется быстрее.
4. Снимают крышку корпуса бака, манометр, резиновую мембрану, чистят внутреннюю часть. Для этого нужно открутить болты. Гидроаккумулятор проверяют на наличие дефектов.
5. Вставляют новую диафрагму, закрепляют ниппель, подсоединяют приборы и закрывают крышкой.
6. Мембрану сначала наполняют водой, затем сжатым воздухом.
7. Проверяют прочность соединений и узлов.
8. Устанавливают оптимальные значения давления.

Для водопроводных труб рекомендуется использовать эластичные шланги, предотвращающие вибрацию.

Наша компания профессионально и быстро заменит гидробак, а также выполнит диагностику и ремонт скважин на воду цена в Озерах низкая. Сервисные мастера имеют многолетний опыт по работе с гидроаккумуляторными баками и справляются с самыми сложными задачами. Качественное обустройство скважины на воду в Озерах для нас не проблема. Обратившись в нашу компанию, вы получите лучший сервис и конкурентные цены.

Цена за ремонт скважин начинается от 3000, подробную информацию о ценообразовании на все услуги можно получить позвонив нам.

Ознакомьтесь так же с примерами наших работ которые остались на фото.

Специално для вас на нашем сайте размещены полезные статьи и отзывы о нашей работе.

Недостающая информация в полном обьемме размещена на главной странице нашего сайта.

Обслуживание и ремонт гидроаккумулятора для систем водоснабжения: правила и способы

Функции, назначение, виды

Что представляет собой гидроаккумулятор

Гидробак для воды – специальное герметичное устройство из металла с внутренней эластичной мембраной, предназначенное для поддержания постоянно стабильного давления в водопроводе.

Кроме того, прибор применяется для решения следующих задач:

1. Предохранения насосного оборудования от износа. Включение насоса при открытии водяного крана будет осуществляться в случае полного опустошения гидроаккумуляторного бака. Это приведет к увеличению количества неиспользованных запусков насоса и продлению его срока службы.
2. Поддержания постоянного давления в водопроводе, предотвращения перепадов напора и гидроударов при одновременном использовании нескольких точек водоприема.
3. Поддержания оптимального запаса жидкости в системе водоснабжения, что обеспечивает подачу воды в условиях частого отключения электроэнергии.

Это интересно: Гараж из профильной трубы: что важно знать

Рекомендации по монтажу и эксплуатации

Для чего нужен гидроаккумулятор в системе отопления, как выбрать и настроить

Неполадки с гидроаккумулятором

Проверить давление в гидроаккумуляторе можно автомобильным манометром

Самая распространенная неисправность – снижение давления внутри водопроводной сети. Причина одна – упало давление между резиновой мембраной и стальными стенками гидроаккумулятора. В заводских условиях внутрь гидробака закачивают азот под давлением 1,5 атм. Оно создает напор внутри водопроводной сети путем давления на мембрану, в которую насосом закачивается вода из скважины или колодца.

Снижается давление азота по разным причинам, но чаще за счет слабой удерживающей способности ниппеля. Решить эту проблему несложно самостоятельно. Для этого используют автомобильный манометр, который проверяют давление, установив его на ниппель. Последний расположен с противоположной стороны от входного патрубка гидробака.

• Снимают защитную крышку ниппеля, изготовленную из пластмассы.
• Устанавливают манометр, проверяют давление внутри емкости.
• Если параметр занижен, через тот же ниппель обычным автомобильным насосом закачивают воздух до нужного значения.
• Закрывают ниппель крышкой.

Даже если после этого быстро падает давление в используемом гидроаккумуляторе, причину нужно искать в другом. Чаще это подтеки в стыках водопроводной системы. Поэтому надо в первую очередь исследовать всю систему водопровода. Обычно проверяют стыки между трубами, места соединений с фитингами, с запорной арматурой, с фильтрами разного назначения, с потребителями и прочими изделиями, установленными в водопроводную систему частного дома. Если подтеки были выявлены, их надо устранить.

Есть еще две причины, по которым гидроаккумулятор не держит требуемое давление. Это все также касается снижения давления азота внутри бака.

• Со временем на стыке соединения фланец-ниппель появляются участки неплотностей. Через них происходит утечка газа. Чтобы решить данную проблему, необходимо выкрутить ниппель, удалить старый фланец и установить вместо него новый. Запасные части и детали от гидробаков продаются во всех строительных магазинах.
• То же самое касается стыка фланца и резиновой грушевидной мембраны. Иногда эта проблема решается простым подтягиванием крепежных болтов (их шесть в конструкции емкости).

При неправильной настройке давления мембрана быстро изнашивается

Иногда в гидроаккумуляторе мембрана просто рвется из-за износа. Чтобы заменить резиновую грушу, нужно разобрать устройство:

• отключается насос от питания;
• открывается один из потребителей, сливается вода из водопроводной сети;
• откручиваются гибкие шланги, соединяющие гидроаккумулятор с водопроводом;
• откручиваются гаечным ключом шесть болтов, соединяющих фланец с мембраной;
• снимается фланец, вытаскивается груша;
• емкость промывается и высушивается;
• устанавливается новая мембрана;
• монтируется фланец, который поджимается крепежными болтами;
• со стороны ниппеля закачивается внутрь емкости воздух с помощью автомобильного насоса до давления 1,5 атм. ;
• подключается гидроаккумулятор гибкими шлангами к водопроводу;
• настраивается реле давление на включение и отключение насосного агрегата с учетом паспортного давления гидробака.

Такой ремонтный процесс может занять несколько часов. В сервисном центре это сделают за полчаса. Но так как процедуры несложные, их можно провести своими руками.

Проблемы с давлением

Принцип работы

Аккумулирующий бак начинает накапливать избыточное тепло в верхней части емкости после полного обогрева помещения. По мере охлаждения гидроаккумулятор постепенно выделяет тепло в системы отопления.

От емкости гидроаккумулятора зависит, сколько раз в течение суток будет загружаться твердотопливный котел.

В основе работы аккумулирующего бака лежит использование высокой теплоемкости воды, которая при остывании на 1 °C выделяет в несколько раз большее количество тепла на обогрев 1 м 2 помещения.

Для расчета объема аккумулирующей емкости используют соотношение — 25 – 30 л емкости на 1 кВт мощности твердотопливного котла.

Например, для котла мощностью 20 кВт объем бака будет составлять от 500 до 600 л.

Расчет гидроаккумулятора системы отопления Система отопления

» Теплоаккумуляторы

Сборка отопления дома имеет разные части. Эти узлы монтажа неоспоримо важны. Поэтому соответствие частей системы необходимо делать технически грамотно.

На открытой странице мы сможем найти и выбрать для квартиры необходимые части системы.

Схема отопления насчитывает, механизм управления тепла, циркуляционные насосы, радиаторы, провода или трубы терморегуляторы, крепежную систему, фиттинги, автоматические развоздушиватели котел отопления, расширительный бачок.

Расчет гидроаккумулятора системы отопления

Для определения объема могут быть использованы два метода: с учетом типа насоса, используемого в системе или по методу «Единиц расхода», т.е. с учетом максимального расхода воды.

СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Этот метод используется для расчета объема гидроаккумулятора на основании средней производительности насоса (соответствующей максимальному расходу воды Qmax ) и минимальных и максимальных значений динамического давления (с учетом разницы уровней, потерь и т. д.).

Vt  — объем гидроаккумулятора в литрах.

Qmax – средняя производительность насоса, равная максимальному расходу воды (в литрах/мин).

а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).

Pmax – максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.

Pmin – минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм

Пример: определить объем гидроаккумулятора для системы с реле давления, отрегулированным на минимальное давление 2.5 бар и максимальное – 4.5 бар при требуемом расходе воды 115 л/мин.

?P =5.5-3.5=2 АТА;

Pprec =3.5-0.5 =3АТА;

Vt =16.5*115*5.5*3.5/12/2/3=507.32 л

МЕТОД «ЕДИНИЦ РАСХОДА»

Этот метод используется для расчета объема гидроаккумулятора на основании максимального расхода воды и минимального и максимального значений динамического давления, на которое настроено реле.

Каждой точке водоразбора соответствует определенное значение единицы расхода (см. таблицу расходов).

Просуммируйте все значения и по таблице определите соответствующее значение максимального потока Qmax.

Пример: Рассчитать объем гидроаккумулятора в частном доме. Единицы расхода определяются по таблице.

2 умывальника=2                                   1 биде=1                                 1 сливной бачок=3

1 кухонная мойка=2                                1 ванна=2

1 стиральная машина=2                         1 душ=2

14 единицам расхода по таблице соответствует Qmax =0.68л/с

Максимальное давление реле = 3.5 бара (4.5 АТА)

Минимальное давление реле = 2.5 бар (3.5 АТА)

Следовательно, ?P =4.5-3=1.5

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.

1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

• Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
• Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
• Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
• Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1

Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1. 5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2

Как настроить реле давления на насосной станции? (видео)

Гидроаккумулятор без мембраны

Неисправности гидроаккумулятора для систем водоснабжения: как выявить и устранить

В автономных системах водоснабжения для бесперебойной подачи воды под нужным давлением чаще всего используют гидроаккумуляторы. Эти устройства компактнее водонапорных башен или емкостей, и не требуют монтажа на определенной высоте. Но они сложнее по конструкции и в обслуживании. Рассмотрим неисправности гидроаккумулятора для систем водоснабжения и методы их устранения.

Для начала теория — ведь для того чтобы выявить и устранить поломку, нужно знать устройство и принцип работы агрегата. Кстати, можно встретить и еще одно название — расширительный бак, оно не совсем корректно, но применяется.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;

• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

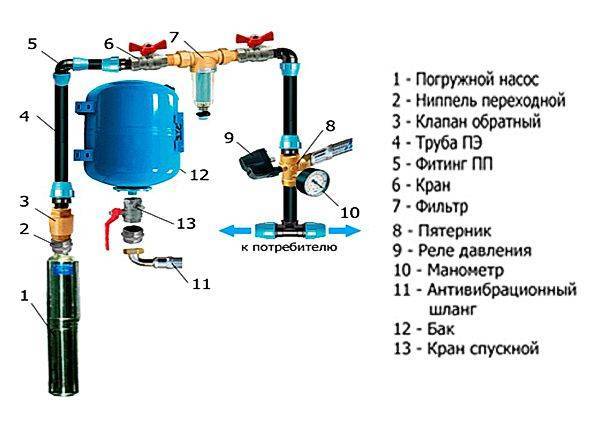

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как подключить

Конструктивные отличия

Расчет гидроаккумулятора

Оптимальное давление воздуха

Стоимость замены

Как выбрать гидроаккумулятор

Объем бака основной критерий выбора

Преимущества установки гидробака

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы.
Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Вертикальный и горизонтальный гидроаккумуляторы есть ли разница

Порядок действий

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо разместить в воду;
• поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

   Показатели не должны быть выше, чем давление, при котором может включаться насос.

   Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Устройство гидроаккумуляторов для водоснабжения частных домов

Типы конструкций и их устройство

Устройство типового гидроаккумулятора

Техническое обслуживание перед зарядкой гидроаккумуляторов — журнал Fluid Power

2 комментария

Рао Чодай, вице-президент по продажам и инжинирингу, Servi Fluid Power, Inc.

Люди, работающие в гидроэнергетике, очень часто задают вопрос: как часто следует проводить техническое обслуживание перед зарядкой гидроаккумуляторов. Как правило, газообразный азот используется в качестве среды для предварительной зарядки из-за того, что его свойства близки к свойствам инертного газа, но он не является настоящим инертным газом. Существует неотъемлемая проблема с потерей давления газа предварительной зарядки, в первую очередь из-за проникновения газообразного азота через резиновую камеру или диафрагменную мембрану в жидкость системы. Эта потеря давления должна быть восполнена, чтобы обеспечить оптимальную работу аккумулятора и избежать его преждевременного выхода из строя. Интервал обслуживания давления предварительной зарядки зависит от нескольких факторов, которые следует учитывать.

Потеря газа предварительной зарядки происходит со всеми тремя распространенными типами аккумуляторов — поршневыми, баллонными и диафрагменными. Потери из-за проникновения газа незначительны для поршневого типа, но это неотъемлемая проблема для баллонного и диафрагменного типов. Хотя поршневые типы непроницаемы, потеря предварительного заряда может произойти из-за нормального износа уплотнения, особенно с загрязненной гидравлической жидкостью, что может привести к повреждению шлифованной поверхности цилиндра. Баллонные и диафрагменные аккумуляторы испытывают большую потерю давления предварительного заряда из-за проникновения через стенку баллона или мембраны. Скорость проникновения зависит от многих факторов, которые определяют межсервисный интервал для технического обслуживания перед зарядкой.

Хотя баллонные и диафрагменные аккумуляторы считаются аккумуляторами с более высокими эксплуатационными расходами по сравнению с аккумуляторами поршневого типа, они по-прежнему являются предпочтительным выбором для приложений, требующих быстрого времени отклика и быстрой цикличности. Эти области применения включают, помимо прочего, противовыбросовые превенторы (BOP), запорные устройства на рынке нефти и газа, стабилизаторы и рулевое управление на морском рынке, системы подвески и тормоза на рынке мобильных устройств, а также компенсацию объема и давления при нагнетании. формовочные машины. Программы определения размера аккумуляторов, используемые для расчета размеров аккумуляторов, обычно учитывают изменение давления газа из-за изменения температуры и компенсируют это, но не принимают во внимание потерю давления газа из-за просачивания. Поэтому важно поддерживать правильное давление предварительной зарядки для оптимальной производительности, чтобы избежать простоев.

Проникновение газа через баллонный или диафрагменный аккумулятор зависит от следующих факторов:

• Тип резиновой смеси
• Рабочая температура
• Объем обменной жидкости
• Количество циклов

Тип резинового компаунда

Наиболее распространенным типом камеры или диафрагмы, используемой в настоящее время в промышленности, является нитриловый компаунд, который является превосходным компаундом с одними из лучших свойств с точки зрения совместимости с различными жидкостями, рабочих температур, физических свойств. , и достаточно хорошее сопротивление проникновению по сравнению с большинством других составов. На следующей странице показана скорость проникновения, измеренная с гелием при температуре 230 °C. Фторуглерод (FKM) является лучшим соединением с точки зрения совместимости с некоторыми агрессивными жидкостями, но его скорость проникновения очень низкая, что требует более коротких интервалов обслуживания. В настоящее время низкотемпературная нитриловая камера широко используется в промышленности, особенно в условиях низкой температуры окружающей среды, но скорость проникновения намного выше (см. диаграмму ниже).

Рабочая температура

Скорость проникновения газа через резиновую смесь увеличивается с повышением температуры и наоборот. Температура сильно влияет на диффузию газа. При более низкой температуре молекула газа движется в среднем с меньшей скоростью и имеет меньшую кинетическую энергию. Повышение температуры увеличивает среднюю скорость и кинетическую энергию, с которой движутся молекулы газа. По этой причине приложения, в которых аккумуляторы работают при высокой рабочей температуре, требуют более коротких интервалов обслуживания для пополнения предварительной зарядки.

Объем обменной жидкости

Скорость проникновения также зависит от того, сколько жидкости хранится и восстанавливается из аккумулятора. Чем выше этот объем, тем выше скорость проникновения. Когда степень сжатия между максимальным гидравлическим давлением и давлением предварительной зарядки высока, аккумулятор накапливает и восстанавливает больше жидкости во время каждого цикла. Чем выше коэффициент сжатия, тем большая площадь поверхности мочевого пузыря подвергается воздействию хранящейся жидкости, тем самым увеличивая скорость проникновения через стенку мочевого пузыря. Следовательно, приложения, в которых аккумуляторы работают с большим перепадом давления между максимальным гидравлическим давлением и минимальным гидравлическим давлением, должны ожидать большую потерю предварительной зарядки, что требует более коротких интервалов обслуживания.

Число циклов

В приложениях с высокой цикличностью, как правило, наблюдается более высокая скорость проникновения, чем в применениях с низкой цикличностью. Поверхность мочевого пузыря подвергается воздействию жидкости во время каждого цикла, вызывая проникновение азота. По этой причине аккумуляторы в приложениях с высокой цикличностью, таких как машины для литья пластмасс под давлением, требуют частого обслуживания предварительной зарядки азотом по сравнению с аварийным резервным применением, таким как противовыбросовые превенторы (BOP).

Интервал технического обслуживания перед зарядкой

Рекомендуется проверять давление предварительной заправки через 1 неделю после ввода в эксплуатацию, а затем через 3 месяца эксплуатации. После этого, в зависимости от измеренной потери давления и производительности, это может быть запланировано на 3-6 месяцев или даже дольше.

Общие рекомендации по предварительной заправке азотом зависят от применения и заключаются в следующем.

• Аккумулятор энергии – 90 % от минимального рабочего давления в системе с учетом влияния температуры
• Амортизация – 60%-75% от нормального рабочего давления с учетом влияния температуры
• Демпфирование пульсаций – 60–80 % от нормального рабочего давления с учетом влияния температуры

Правильно обслуживаемый аккумулятор с предварительным давлением обеспечивает оптимальную производительность при меньшем времени простоя.

• объем жидкости
• гидроаккумуляторы
• обслуживание
• предварительная заправка
• температура

Поделись этой информацией.

Tweet

Гидравлические аккумуляторы

Аккумуляторы устанавливаются в гидравлических системах с целью сохранения или накопления энергии и максимально эффективного сглаживания пульсаций. Это энергоаккумулирующие устройства. Они очень похожи на перезаряжаемые батареи, которые используются в электрических системах. Они накапливают и высвобождают энергию в виде жидкостей под давлением и широко используются для повышения эффективности гидравлической системы.

Аккумулятор представляет собой сосуд высокого давления, в котором хранится сжатый газ (азот) и сжатая гидравлическая жидкость. Корпус или стенка этого сосуда изготовлена ​​из нержавеющей стали, титана, алюминия и армированных волокнистых композитов. Внутри имеется гибкий барьер для разделения сжатого газа или гидравлической жидкости.

Аккумуляторы используются в гидравлических контурах, что позволяет нам выбирать насосы с меньшей мощностью, чем требуется. Существует множество типов гидроаккумуляторов.

Хотите узнать больше об аккумуляторах, прочитайте эту статью до конца!



Рабочие состояния гидравлических аккумуляторов

Аккумуляторы используют сжимаемость газообразного азота, обеспечивая лучшую энергоэффективность, оглушающий шум и максимальную безопасность.

Интеграция или объединение аккумулятора с элементом гидравлического оборудования или любым другим механизмом, использующим жидкости, может привести к запуску накопления давления. Это может временно обеспечить большее количество жидкости или помочь поглощать вибрации или любые удары от труб.

Он также может впитываться, повышая общую производительность любого оборудования или машин, работающих с системой. Он также обещает энергоэффективность и бесшумную работу.

Следующая информация поможет вам понять структуру и рабочие состояния аккумуляторов баллонного типа.



Типы гидроаккумуляторов

Гидроаккумуляторы бывают трех различных типов, каждый из которых выполняет свою функцию.

1. Поршневой аккумулятор

Поршневой аккумулятор выглядит как гидравлический цилиндр, только без штока. Как и большинство аккумуляторов, поршневой аккумулятор имеет такие же элементы, как газовая секция, жидкостная секция и поршень, используемые для разделения двух секций. Этот аккумулятор является основным продуктом для хранения больших объемов, таких как 100 галлонов и более.

Эмуляторы имеют высокий и сильный поток. Давление полностью зависит от размера аккумулятора, но никогда не следует пытаться использовать поршневой аккумулятор для ударных применений. Поршневые аккумуляторы предназначены для работы в тяжелых условиях. Но они гораздо более чувствительны или подвержены загрязнению, которое может повредить уплотнения. И это также факт, что можно легко починить гидроаккумулятор, зафиксировав поршневые уплотнения.



2. Аккумулятор для баллона

Аккумулятор для баллона с большими портами способствует легкому сливу жидкости и защищает ваше устройство от всех видов грязи и загрязнений. Этот аккумулятор всегда монтируется или устанавливается вертикально, а иногда и горизонтально в приложениях с малым циклом.

Эти аккумуляторы баллонного типа разработаны с превосходным расчетом на соотношение давлений 4:1, чтобы защитить баллон от любого рода деформации и деформации материала. Профессионалы считают баллонные аккумуляторы самыми лучшими, когда речь идет об устройствах общего назначения. И они доступны в широком диапазоне размеров. Благодаря хорошим характеристикам срабатывания они лучше всего подходят для ударных нагрузок.



3. Мембранный аккумулятор

Мембранные аккумуляторы работают так же, как баллонные аккумуляторы. Основное различие между баллонным аккумулятором и диафрагменным аккумулятором заключается в том, что в первом аккумуляторе вместо резинового баллона используется эластичная диафрагма. Эластичная диафрагма используется для разделения газовой и масляной секций. Лучшее в этих гидроаккумуляторах то, что они легкие, компактные и экономичные устройства, которые выдают небольшой расход и объем.

Этот аккумулятор может выдерживать большую степень сжатия или давления, обычно от 8:1 до 10:1, поскольку резиновый барьер не деформируется в той же степени, что и резиновый баллон. Помимо этого, мембранные аккумуляторы также обеспечивают большую гибкость монтажа и обычно не так чувствительны к загрязнению. Также такой тип гидроаккумулятора намного быстрее будет реагировать на изменение давления. Вот почему мембранные аккумуляторы лучше всего подходят для ударных применений.





Функции аккумулятора



1. Накопление энергии

Аккумуляторы широко используются в качестве дополнительного источника энергии. Система, в которой масло под давлением, сбрасываемое из аккумуляторов, используется для работы цилиндров, позволяет уменьшить размеры насосов, сократить их циклы и сохранить энергию.



2. Поглощение импульса

Вся жидкость под давлением, выходящая из насосов, имеет импульс. Импульсы создают шум или вибрации, которые могут привести к нестабильности или повреждению устройств. Использование аккумулятора может ослабить импульсы.



3. Поглощение удара

Быстрое закрытие клапанов или внезапные изменения нагрузки в гидравлическом контуре могут привести к ударному давлению в трубах, что затем может привести к шуму или повреждению этих труб или устройств. Использование аккумулятора может смягчить любой такой внутренний шок.



4. Компенсация теплового расширения

Изменения объема жидкости в результате изменений температуры в замкнутом контуре могут увеличить внутреннее давление. Аккумулятор можно использовать для смягчения любых таких колебаний давления.





Основные примеры использования



1. Гидравлические прессы

• Машины для литья под давлением
• Машины для литья под давлением
• Автомобильные тормозные системы
• Экскаваторы
• Машины для вибрационных испытаний
• Автоматические выключатели для трансформаторных подстанций
• Системы водоснабжения
• Домашние насосы
• Оборудование для металлургических заводов, электростанций и химических заводов
• Судовые двигатели



2. Станки

• Отбойные молотки для строительной техники
• Бетонные компрессоры
• Гидравлические подъемники
• Мощные распылители
• Водоочистные сооружения
• Оборудование для удаления накипи



3. Водопроводные трубы

• Оборудование для впрыска реактивного топлива
• Компрессоры грязе-водяные
• Трубопроводы



4. Котлы

• Водонагреватели под давлением
• Системы центрального отопления
• Системы пожаротушения





Использование аккумуляторов в строительной технике



1. Колесный погрузчик/экскаватор: пилотный контур давление из контура. Типы MUV и MU в основном используются в контрольных цепях. Они не такие дорогие и не имеют газового клапана. Но вы все равно можете измерить давление остаточного газа с помощью измерения точки перегиба.



2. Экскаватор: Отбойный молоток

Влияние гидравлического давления гидроаккумулятора на увеличение скорости ударного поршня зависит от типа используемого выключателя. Кроме того, аккумуляторы поглощают все виды гидравлических вибраций и пульсаций, особенно при использовании гидромолота. Он успешно гасит всю нагрузку на гидравлическое оборудование и продлевает срок службы соответствующего оборудования.



3. Колесный погрузчик

Аккумулятор известен своей способностью значительно снижать низкочастотные вибрации, такие как подпрыгивание и качка, которые часто возникают из-за неровностей дорожного покрытия. Аккумулятор помогает достичь невероятных характеристик вождения и значительно снижает утомляемость оператора. Датчик скорости автомобиля и контроллер управляют аккумулятором, демонстрируя оптимальное подавление пульсаций. Он срабатывает автоматически при увеличении скорости и автоматически отключается при движении на более низкой скорости. Следовательно, это убережет вас от хлопот при переключении.



4. Кран повышенной проходимости/самосвал: Подвеска Если вы используете гидроаккумулятор поршневого типа для контура гидропневматической подвески, это позволяет управлять автомобилем лучше, комфортнее и плавнее даже на неровных дорогах.



5. Сваебойная машинаИз-за смены гидравлической жидкости в зажимной части замкнутого контура давление будет продолжать колебаться. Чтобы уменьшить такие изменения или колебания давления, рекомендуется использовать гидроаккумулятор.



6. Вилочный погрузчик: аккумулятор для поглощения ударовИспользование аккумулятора поможет вашему автомобилю поглощать удары и вибрации от любого типа дорожного покрытия. Помимо этого, он также снижает общую нагрузку на оператора, повышает безопасность, повышает эффективность работы и устраняет ненужный и нежелательный шум!



7. Вилочный погрузчик: Аккумулятор системы экстренного торможенияВеличина гидравлического давления, которую накапливает аккумулятор, также может использоваться в тормозном контуре для максимального увеличения тормозной мощности автомобиля. Не только это, это также может быть использовано для устранения колебаний тормозного пути, вызванных нагрузкой. Опять же, есть преимущества использования пористого материала с низким содержанием газа со стандартной низкотемпературной гибкостью для камеры. Его можно использовать как морозильник или холодильник и даже использовать на открытом воздухе при комнатной температуре.



Заключение

Теперь, когда вы прочитали эту статью, я надеюсь, что эта статья помогла вам найти ответ, который вы искали! Как вы уже читали, аккумуляторы действуют как накопители и хранят энергию! Зарезервированная энергия используется для дополнения основной системы в случае аварии или отсутствия электроэнергии.

Кроме того, аккумулятор значительно улучшает вашу гидравлическую систему, увеличивает время отклика, отсекает нежелательные пульсации, удары, вибрации и т.п.! В общем, гидроаккумуляторы защищают вашу гидравлическую систему от загрязнения и делают ее пригодной для использования!



О NOK

NOK Аккумуляторы оказались очень популярными среди многих клиентов, поскольку они очень надежны благодаря широкому модельному ряду, поддерживаемому первоклассными резиновыми материалами, уплотнениями и технологиями обработки, которые были разработаны с учетом окружающей среды.
