Как проверить гидроаккумулятор в системе водоснабжения: Как проверить гидроаккумулятор – Как проверить давление в гидроаккумуляторе

для чего нужен, как установить, неисправности и ремонт, как подобрать, принцип работы, как рассчитать объем

Гидроаккумулятор — устройство, получившее наибольшее распространение в быту и промышленности.

В частности, его применяют, как автономный источник воды для коттеджей, дачных участков, загородных домов. Внутри гидробака, — так еще называют гидроаккумулятор, находится жидкость под давлением.

Причем давление имеет постоянную величину, а это является важным условием для нормальной работы бытовых приборов: душа, санузла, умывальника и т.д.

В местах повышенной влажности лучше всего устанавливать гидроаккумулятор из нержавеющей стали.

Остановимся подробнее на устройстве современного гидроаккумулятора, для чего он нужен, каковы основные принципы его работы.

Содержание

  • 1 Назначение и роль гидроаккумулятора в системе водопровода

  • 2 Виды гидроаккумуляторов

  • 3 Производители расширительных баков

  • 4 Устройство гидроаккумулятора

  • 5 Принцип действия

  • 6 Схема подключения

  • 7 Эксплуатация и ремонт

Назначение и роль гидроаккумулятора в системе водопровода

Безусловно, важно, обеспечить свой дачный участок бесперебойной подачей воды.

Ведь каждый из нас хочет жить с комфортом не только в квартире, но и за городом. Справиться с этой задачей под силу гидроаккумулятору.

Причем, если устройство правильно выбрано, оно будет работать и в случае отключения электричества и при нерабочем насосе.

Применение гидроаккумулятора значительно сократит количество включений насоса подкачки воды и увеличит тем самым сроки его эксплуатации.

При активном использовании систем водоснабжения на расширительном баке может появиться конденсат.

Иными словами бак запотевает. Как справиться с этой проблемой? Грамотные специалисты рекомендуют провести теплоизоляцию всех соединений гидроаккумулятора.

Виды гидроаккумуляторов

Классификация гидроаккумуляторов на виды зависит от их основных параметров:

    1. в зависимости от способа установки гидроаккумуляторы подразделяются на горизонтальные и вертикальные. Принципиальных отличий между ними нет. Принцип работы тоже одинаковый. У горизонтального гидроаккумулятора имеется крепление для наружного насоса. Прибор вертикальной конструкции больших объемов обладает клапаном для вывода воздуха из системы водоснабжения. Выбор исполнения гидроаккумулятора зависит только от размеров помещения, где его планируется устанавливать;
    2. в зависимости от способа накопления энергии, гидроаккумуляторы существуют:
      • с пневматическим накопителем (работающие на принципе сжатия газа под давлением воды и наоборот), которые в свою очередь подразделяются на мембранные, с баллоном (или грушей) и поршневые. Поршневые гидроаккумуляторы, как правило, недорогие, хотя работают на больших объемах (до 600 л). Мембранный аккумулятор очень удобен в использовании, так как обладает небольшим размером. Что же касается баллонного гидроаккумулятора, то большинство потребителей предпочитают именно его. Потому, что емкость в таком устройстве, а также резиновую грушу для него можно быстро и что самое главное, самостоятельно, заменить. Изделие несложно в использовании и долговечно;
      • с механическим накопителем которые, в свою очередь, подразделяются на грузовые и пружинные. Пружинные и грузовые гидроаккумуляторы работают на кинетической энергии груза или пружины. Такие устройства имеют ряд недостатков, такие как, инерционность системы, громоздкая конструкция, но не требуют внешних источников питания и зарядки;

  1. в зависимости от объема различают гидроаккумуляторы на 2, 5, 24, 50, 80, 100, 150, 200, 300, 500 л. Для большого дома подойдут устройства объемом на 80 или 100 л. Прибор на 50 л – идеален для стабилизации давления в системе водоснабжения типовых квартир. Цена на гидроаккумулятор 50л может быть разной. Стоимость напрямую зависит от производителя. Купить гидроаккумулятор данного объёма можно в специализированном магазине;
  2. в зависимости от назначения различают гидроаккумуляторы:
    • для холодной воды;
    • гидроаккумуляторы для горячей воды;
    • расширительный бак для отопления, основная функция которого — регулировка давления в трубопроводе.

Обратите внимание! Ни одна система отопления не монтируется без расширительного бака. Правильный выбор гидроаккумулятора и его настройка – залог безаварийного и комфортного существования на даче.

Производители расширительных баков

Основными изготовителями гидроаккумуляторов являются марки: Джилекс, Wester, Reflex, Aquasystem, Zilmet, Беламос, Тополь, Unipres, Grundfos, Varem, Униджиби и STOUT.

Рассмотрим плюсы и минусы каждого из них:

  • Джилекс. Это отечественный производитель. Продукция компании ориентирована на массового потребителя: при производстве гидроаккумуляторов Джилекс учитываются климатические особенности нашей страны, а также качество воды и требования самих покупателей. Недостатком гидроаккумуляторов этой фирмы специалисты называют излишний шум прибора во время работы. Неоспоримое достоинство – доступная цена. В специализированных магазинах можно приобрести расширительный бак Джилекс на 24, 50, 100,200 л;
  • Unipres. Также отечественный бренд, демонстрирующий высокое качество продукции. Компания предлагает широкий модельный ряд гидроаккумуляторов различных объемов и конструкций;
  • Неплохая продукция у фирм Беламос и Тополь. Эти крупные производители и импортеры гидроаккумуляторов пользуются спросом среди российских потребителей;
  • Баки Reflex (Рефлекс). Высококачественный германский производитель. Показательно то, что о нем совершенно нет отрицательных отзывов;
  • Zilmet.Хорошая европейская продукция. Прекрасное качество и функциональность;
  • Достойный выбор и соответствующие нашим условиям технические параметры гидроаккумуляторов предлагает компании Aquasystem, Varem (Италия) и Grundfos (Дания).
  • Продукция бренда STOUT подойдет тем, кто привык приобретать качественный товар, не переплачивая за громкое раскрученное имя бренда. Расширительные баки STOUT производятся на итальянском оборудовании, соответствуют всем строгим требованиям отечественных ГОСТов и европейских стандартов. Контроль качества осуществляется на каждом этапе технологического процесса производства.

Выбрать и купить гидроаккумулятор для систем водоснабжения сегодня не проблема.

Аппараты продаются во многих специализированных магазинах, супермаркетах строительного и технического оборудования, а также в интернет-магазинах.

Осуществить грамотный подбор оборудования для Вашего дома всегда помогут специалисты.

Цены на гидроаккумялторы для водоснабжения зависят от объема бака и производителя. В продаже всегда можно найти автоматику для насоса без гидроаккумулятора.

Средняя цена на расширительный бак марки Джилекс – 6000р, Unipres : 4000 – 6000р.

Встречаются и более дорогостоящие модели. Например, гидроаккумулятор Unipress 300 обойдется покупателю в 20 000 р.

Цены на устройства бренда Reflex варьируются в зависимости от объема расширительного бака: к примеру, бак на 8 литров будет стоить в среднем 2000-3000р.

Бак Зилмет минимального объема в интернет-магазинах можно приобрести за 1500-2000р.

Устройство гидроаккумулятора

Гидроаккумулятор для насосной станции выглядит просто: это полностью герметичная емкость, внутри которой расположена резиновая мембрана.

Мембрана разделяет собой внутреннее пространство расширительного бака на два отсека: один — для воды, другой для воздуха. Между стенками мембранного бака для водоснабжения находится инертный газ.
Важным элементом устройства любого гидроаккумулятора является фланец. С его помощью осуществляется монтаж расширительного бака в систему, а также замена мембраны, в случае потери её эластичных свойств.

Принцип действия

Принцип действия гидроаккумулятора прост и состоит в накоплении гидравлической энергии с последующим ее задействованием для регулирования системы водоснабжения.

Внутрь гидроаккумулятора поступает вода и, попадая на мембрану, способствует её расширению. В результате чего, газ, которым заполнено внутреннее пространство бака, начинает сжиматься.

Давление воздуха на мембрану постепенно увеличивается, после чего, вода «выталкивается» в систему. Затем, давление снижается.

Включается насос, который «заправляет» гидроаккумулятор. После достижения давлением заданного уровня, насос автоматически выключается.

Важно! Давление воздуха перед монтажом гидроаккумулятора должно быть ниже на 0,2-1 бар, чем выставленная его отметка на реле для задействования насоса.

Схема подключения

Установка гидроаккумулятора своими руками – задача непростая, но и с ней можно справиться при грамотном подходе к делу и определённых знаниях.

Так что же такое схема водоснабжения частного дома с гидроаккумулятором? Попробуем разобраться в этом.

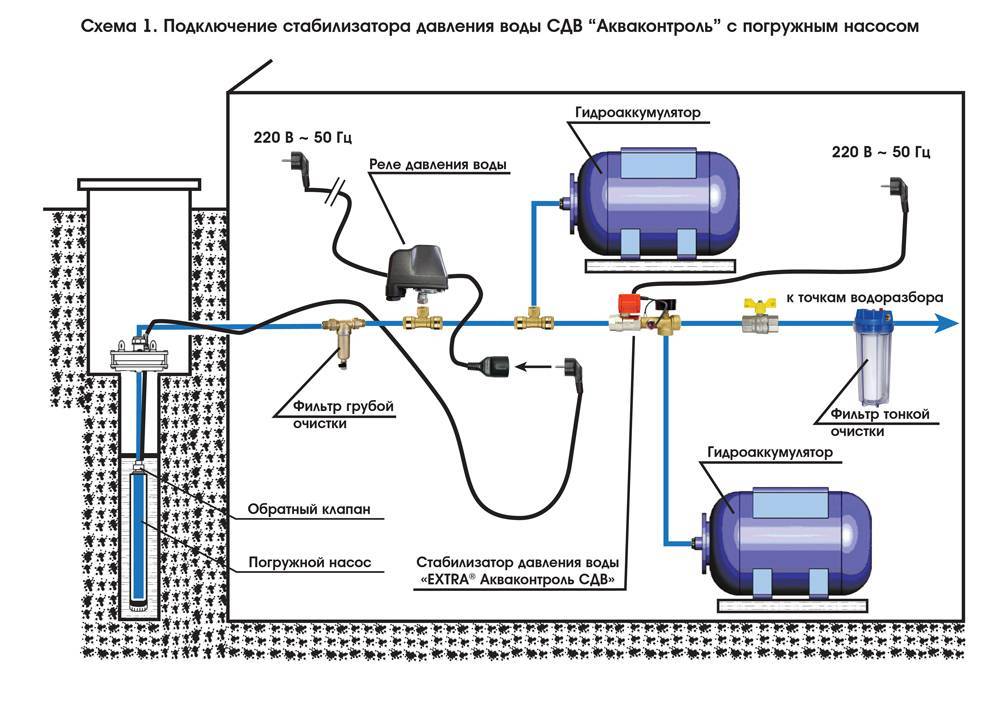

Подключение гидроаккумулятора к системе водоснабжения осуществляется двумя способами — с помощью погружного и поверхностного насоса:

  • подключение гидроаккумулятора к системе при помощи погружного насоса. Погружной насос ещё называют глубинным. Он, как правило, находится в скважине, колодце или другом месте, откуда планируется осуществлять забор воды. Откачку жидкости на дачном участке можно быстро провести с помощью разновидности погружного насоса – дренажного. Важно обратить внимание на монтаж обратного клапана данного типа насоса. С помощью него исключается возможность оттока жидкости в обратном направлении.
    Клапан устанавливается на скважинный насос, после чего осуществляют подключение насосной станции с гидроаккумулятором и проверку системы на герметичность;

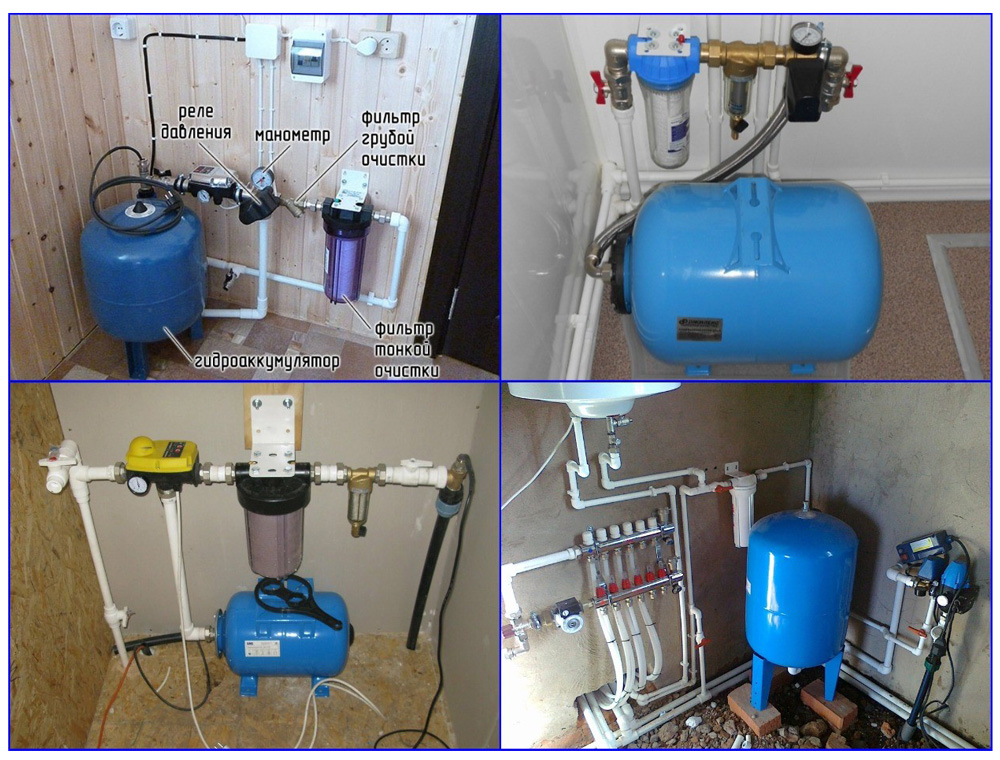

  • подключение гидроаккумулятора к системе при помощи поверхностного насоса. В этом случае, обязательно приобретается штуцер с 5-ю выходами (пятерник), а также реле давления и манометр. Штуцер – резьбовое соединение, с помощью которого насос присоединяется к бачку гидроаккумулятора. Далее, прикручивается манометр и реле давления. Все соединения на резьбе должны быть полностью герметичны.
    Герметизацию осуществляют при помощи ФУМ ленты.




Эксплуатация и ремонт

Вода, поступающая внутрь гидроаккумулятора, зачастую захватывает воздух.

Чтобы этого не происходило, в современных моделях предусмотрен клапан стравливания, который необходимо периодически открывать.

Обратите внимание! Специалисты рекомендуют время от времени проверять и давление газа в гидроаккумуляторе. Для уменьшения давления важно осуществлять заправку гидроаккумулятора жидким азотом.

В инструкции может быть указана и необходимость иных манипуляций. Явными признаками поломки гидроаккумулятора следует считать: течение воды маленькими или прерывистыми порциями, резкие скачки манометра.

В таких случаях нажимают на золотник – специальный клапан, направляющий поток жидкости.

Необходимо выпустить воздух! Если стрелка пошла вниз, значит, воздуха очень мало. Если после полного выпускания воздуха, вода продолжает литься, значит, порвалась мембрана.

Порванную мембрану или каучуковый баллон можно заменить, такие запчасти продаются в специализированных магазинах по продаже гидроаккумуляторов.

Замену мембраны для гидроаккумулятора достаточно просто осуществить своими руками. Деталь интуитивно понятно вставляется внутри и фиксируется.

Если после нажатия на золотник, продолжает выходить воздух, следует проверить выпускной клапан и затянуть его потуже. Далее герметизировать его новой прокладкой или произвести замену.

В случае, если вода не поступает в гидроаккумулятор, нужно проверить давление в системе или обратиться за помощью в специализированный центр по ремонту. Вот, пожалуй, и все знания, которые могут помочь владельцу гидроаккумулятора справиться с этим нехитрым устройством.

Неисправностей гидроаккумулятора можно избежать! От правильной настройки реле давления в расширительном баке, зависит удобство пользования водопроводом, а также долговечность самого оборудования.

О принципе действия и устройстве гидроаккумулятора, более наглядно, Вы сможете посмотреть в этом видео:
