Как проверить исправность конденсатора: Как проверить конденсатор?

Как проверить конденсатор на трамблере мультиметром и тестером

Диагностика работоспособности конденсатора

Мотор – сердце автомобиля. Не зря так метко сказано. Для правильного функционирования двигателя нужна слаженная работа и взаимодействие различных узлов. Семейство различных компонентов зажигания – одно из важнейших. А конденсатор – важное звено этой самой системы.

Когда сомнения падают на конденсатор

Содержание

• 1 Когда сомнения падают на конденсатор
• 2 Вариант диагностики конденсатора первый
• 3 С помощью переноски
• 4 Способ проверки пробоя
• 5 Третий вариант тестирования конденсатора
• 6 Способ четвертый

Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему. И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя.

Почему не работает конденсатор трамблера

Диагностика автоконденсатора подразумевает доказательство того, что искрообразование есть и проходит нормально. Следует знать, что искры появляются неравномерно, цвет их бывает тускло-красным. В ходе проверки конденсатора, диагностике подвергается весь трамблер с контактной группой.

Примечание. Современные автомобили оснащаются не механическим трамблером, а электронным коммутатором. Если происходит поломка или отказ работы, коммутатор полностью обновляется.

Проверку трамблера следует начинать с крышки. Именно отсюда, если наличествуют микротрещины, проникает дорожный сор, что приводит к сложностям в подаче тока. Вследствие этого на СЗ не попадает импульс, они бездействуют, и расстраивается вся система электроснабжения автомашины.

Вторая составляющая, которую подвергают осмотру в трамблере – это контактная группа. Особое внимание уделяется промежутку меж контактами. Ежели они в норме, однако наблюдается чрезмерное искрообразование – сомнение мгновенно падает на конденсатор.

Вариант диагностики конденсатора первый

Мультиметр цифровой

Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера, приближенных к 0. При этом режим мультиметра должен стоять в положении разрядки 2-4 А.

Такие показания мультиметра свидетельствуют о полной неисправности конденсатора. Его заменяют на новый.

С помощью переноски

Еще один способ проверки на функционирование подразумевает наличие омметра или переносной лампы. Последняя даже поможет выявить пробивание конденсатора.

Вот, как проводится диагностика:

• Провод конденсатора отключается от зажима прерывателя.
• Отсоединяется еще токопровод, проложенный на катушку.
• Подключаются выводы переноски.

При повреждении элемента лампа должна загореться.

Внимание. Для уменьшения эффекта обугливания контактов и увеличение вторич. тока, рекомендуется синхронно им соединять конденсатор.

Он подпитывается искрой, проскакивающей при размыкании, даже если выставлен минимальный зазор. Все известные автомобильные схемы элекроподачи оборудуются собственным конденсатором, емкость которого варьируется в пределах 0,17 — 0,35мкФ. К примеру, у вазовских моделей емкость этого устройства приближена к значениям 0,20 — 0,25мкФ.

Проверка конденсатора на исправность

Если пропускная способность грешит отклонением, это непосредственно сказывается на минимизации добавочного тока. Разряжение и очередная зарядка конденсатора проблему никак не решает.

Способ проверки пробоя

Убедиться в пробое получится так:

• Электропровод, проложенный от катушки, отсоединяется.
• Отсоединяется также провод от прерывателя.
• Теперь рекомендуется коснуться обоими концами этих проводов друг к другу, одновременно включив зажигание

При наличии сильного искрообразования, можно не сомневаться в пробое конденсатора.

Третий вариант тестирования конденсатора

Способ подразумевает зарядку высоковольтным током. Делается это так.

• Конденсатор подпитывается электричеством непосредственно от катушки.
• Затем проводится разрядка на массу.

При отсутствии разряд-искры между электропроводом и фюзеляжем конденсатора, можно говорить о неисправности конденсатора. Да, и еще — при исправном конденсаторе будет слышен характерный щелчок.

Примечание. Если после зарядки устройства искра опять не появляется, это лишний повод убедиться в утечке тока от конденсатора.

Способ четвертый

Четвертый вариант тестирования конденсатора связан с прокруткой коленвала. Если наблюдается сильное токообразование при заводе ДВС, это признак неисправного конденсатора.

Как проверить конденсатор прокруткой коленвала

Что касается пробоя, то и его можно легко определить во время запуска двигателя. Если между центральным бронепроводом и массой появляется слабое искрообразования, а контакты искрятся сильно, это доказывает пробивание. Такой конденсатор более не способен нормально функционировать – его придется заменить.

Тем самым, тестировать элемент системы получится различными способами. Каждый автомобилист, в зависимости от собственного опыта, выбирает более подходящий вариант.

Как можно проверить электрический конденсатор электролит на пригодность мультиметром « ЭлектроХобби

Простые модели мультиметров, такие как DT830 (наиболее распространенные в быту, имеющие малую стоимость) не содержат в себе специальной функции для измерения  электрических конденсаторов. Хотя проверку можно сделать косвенным образом, и это достаточно просто. К сожалению, величину емкости мы при этом не увидим, только сможем оценить ее наличие, а также целостность компонента – пробит или нет. При ремонте схем вовсе не обязательно измерять величину емкости конденсатора. А вот состояние – пробит или цел, это да. Хотя и емкость можно приблизительно оценить с помощью обычного мультиметра, хотя у электролитических конденсаторов от 0,1 и более микрофарад.

Итак, основными неисправностями конденсаторов, которые чаще всего можно встретить, можно считать его пробой (когда он закорочен внутри и становится обычным проводником) и значительная потеря емкости (это в большей степени относится к электролитическим конденсаторам). Реже, но также иногда бывают случаи большой утечки. То есть, это когда конденсатор не полностью пробит, но при этом имеет пониженное внутреннее сопротивление, через которое накопленный на нем электрический заряд достаточно быстро сходит на ноль. И эта утечка заряда происходит именно внутри самого конденсатора.

Теперь о том, как именно конденсаторы проверять мультиметром. Итак, выставляем на электронном тестере измерение сопротивления на пределе 200 Ом. Далее прикасаемся щупами измерителя к выводам конденсатора. Конденсаторы емкостью до 0,1 мкф не должны ничего показывать при этом. То есть их сопротивление должно быть бесконечно большим. Конденсаторы где-то от 0,1 мкф при начальном прикосновении к ним щупами, уже кратковременно могут показать некоторые изменения на экране тестера. То есть, когда конденсатор полностью разряжен в начальный момент через него начинает проходить ток, идущий от мультиметра, и на момент заряда тестер попытается показать какое-то сопротивление. И чем больше емкость компонента, тем длительнее будет это показание тестера. Причем это значение будет плавно меняться с меньшего на большее.

Именно по этому плавному изменению показаний в момент начального измерения конденсатора мы можем судить о величине емкости элемента. К примеру, у конденсатора с емкостью 10 мкф длительность показаний будет длится около 1 секунды. Я такие электролитические конденсаторы привык проверять не через сопротивление на мультиметре, а через звуковую прозвонку (просто эта прозвонка имеется не на всех простых электронных тестерах). По звуку для меня как-то проще это делать. Допустим, ставлю на мультиметре эту звуковую функцию. Далее беру конденсатор (этот звук можно распознать у емкостей от 0,1 и выше, поскольку у меньших емкостей слишком малая длительность) и подсоединяю к щупам тестера. В самый начальный момент будет слышен писк. Чем больше емкость конденсатора, тем длиннее по времени он будет звучать. У конденсатора уже с емкостью в 1000 мкф длительность звука будет около 3 сек, примерно.

У пробитого конденсатора малое сопротивление измерительный прибор будет показывать постоянно, или пищать без перерыва. Стоит учесть, что у емкостей около 10 000 мкф пищать, показывать сопротивление тестер может несколько секунд, так что учитывайте емкость и старайтесь выжидать соответствующее время. Чтобы заведомо хороший компонент не забраковать по ошибке. Величину пробивного напряжения конденсатора увы не измерить, нужно основываться на том, что пишут на самом корпусе конденсатора. Также, как я уже сказал выше, ток чрезмерной утечки конденсатора будет проблематично оценить. В таких случаях если ваше подозрение все же пало не определенный компонент, в нашем случае конденсатор, то его просто нужно заменить на заведомо хороший, годный. После чего проверять схему на работоспособность.

Естественно, если вы на схеме обнаружили деформированный конденсатор (да и как любой другой компонент) его обязательно нужно заменить. Даже если конденсатор немного вздулся, на нем появилась небольшая вмятина. Это явные признаки потенциально бракованных частей схемы, подлежащие замене. Чаще всего приходится сталкиваться с заменой именно электролитических конденсаторов, поскольку они имеют тенденцию со временем высыхать, в результате чего у них сильно уменьшается емкость. И именно в этих случаях уже пригодится более качественный мультиметр, позволяющий проверять величину имеющейся емкости конденсатора. Если после измерения она окажется значительно меньше той, что указана на корпусе конденсатора, его нужно заменить. Пленочные конденсаторы такой проблемы не имеют, они выходят из строя значительно реже. Так что учтите эти моменты, когда будете иметь дело с проверкой конденсаторов на их пригодность.

Видео по этой теме:

P.S. Ну, те кто занимается электроникой, наверняка у себя в запасе имеют различные конденсаторы, которыми быстро можно заменить подозрительный или явно неисправный (если его корпус в достаточной степени деформирован). Ведь бывают случаи, когда простым мультиметром сложно оценить нормальную работоспособность конденсатора. Он при измерении может показывать, что рабочий, не пробит, а в самой схеме является причиной неисправности, поломки. Ведь его неработоспособность может проявиться только при подачи на него достаточного напряжения. Так что учтите этот момент.

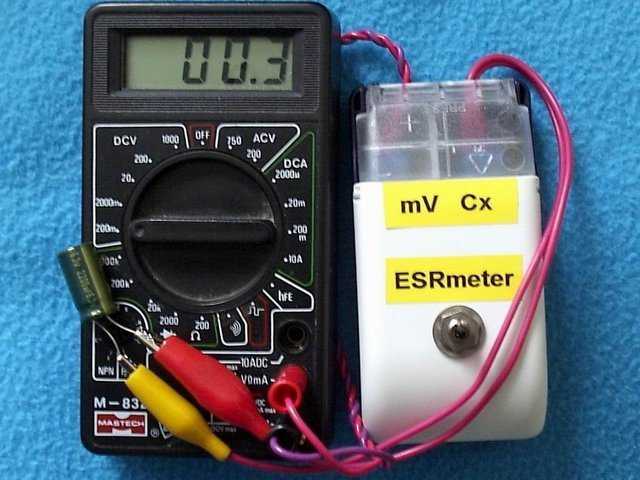

Измеритель ESR

Capacitor Wizard® — FAQ — Часто задаваемые вопросы — Что такое ESR — Измерение ESR — эквивалентное последовательное сопротивление

Сделано в США !

Количество:

Если вы человек, оставьте это поле пустым.

Бесплатная доставка в США при покупке 2 или более конденсаторов Wizard®!

Закажите ПОЛНЫЙ конденсатор Wizard® СЕГОДНЯ!

Что такое СОЭ?

СОЭ: А явление или компонент свойство ?

Зачем проверять СОЭ?

Проверка работоспособности конденсатора при замене, но я знаю, что он неисправен.

Почему?

Каким образом Capacitor Wizard® игнорирует другие компоненты схемы?

Почему я должен разряжать конденсаторы?

Что произойдет, если я случайно проверю ЗАРЯЖЕННУЮ КОНСТРУКЦИЮ?

Как я узнаю, что мой Мастер работает?

Могу ли я защитить свой Capacitor Wizard®?

Зачем использовать аналоговый счетчик?

Для чего еще я могу использовать Capacitor Wizard®?

---

Что такое СОЭ?

ESR — это сокращение от «эквивалентное последовательное сопротивление», которое иногда называют «эффективным последовательным сопротивлением». ESR является ДИНАМИЧЕСКИМ (переменным) свойством конденсатора и не может быть измерен с помощью омметра постоянного тока. ESR можно рассматривать как полное последовательное НЕРЕАКТИВНОЕ сопротивление конденсатора переменному току. ESR включает в себя сопротивление проводов постоянному току, сопротивление соединений постоянного тока с диэлектриком, сопротивление обкладки конденсатора и сопротивление диэлектрического материала СИНФАЗНОМУ переменному току. Комбинация компонентов, составляющих ESR, обозначена резистором, включенным последовательно с конденсатором, как показано на рисунке. Последовательный резистор в символическом представлении «ESR» не существует как физический объект. Прямые измерения на резисторе ESR невозможны! Capacitor Wizard® преодолевает это ограничение, измеряя только НЕРЕАКТИВНОЕ сопротивление переменному току (ESR).

Вернуться к началу

СОЭ: явление или компонент свойство ?

свойство компонента является статическим и существует всегда. Явление

в Физика — это наблюдаемое событие, которое проявляется только в присутствии наблюдателя при определенных условиях. Поскольку репрезентативного резистора ESR на самом деле не существует, можно ли ESR считать явлением? Есть о чем подумать, когда больше нечего делать! Мы будем называть ESR конденсатором 9.0004 свойство .

Наверх

Зачем проверять СОЭ?

Повышение ESR часто является первым признаком неисправности конденсатора. Когда конденсатор выходит из строя, его химический состав изменяется, и ESR увеличивается до тех пор, пока ESR не достигнет бесконечности, что означает полный отказ. Измеряя ESR, можно обнаружить неисправные конденсаторы до того, как они полностью выйдут из строя. Часто конденсатор измеряет ХОРОШО с помощью измерителя емкости, но на самом деле он будет ПЛОХИМ из-за увеличенного ESR! Современные схемы разработаны с использованием деталей с низким ESR. Проверка ESR с помощью Capacitor Wizard® гарантирует надежную проверку работоспособности конденсатора.

Вернуться к началу

Проверка работоспособности конденсатора при замене, но я знаю, что он неисправен. Почему?

Каждая ремонтная мастерская сталкивалась с этой проблемой: Крышки, которые, как известно, плохие, но имеют правильную емкость! Вероятно, они неисправны из-за высокого ESR. Измерители емкости не могут считывать ESR. Они измеряют только емкость. Емкость важна, но это не единственное важное свойство конденсатора. СОЭ наверное важнее. Конденсатор BAD может иметь правильную емкость, но иметь ВЫСОКОЕ ESR из-за изменений в химическом составе диэлектрика. Высокое значение ESR нарушает постоянные времени, вызывает нагрев деталей, нарушает протекание тока. Повышенное ESR часто приводит к полному выходу из строя цепи, даже если емкость конденсатора измеряется правильно

. Без теста ESR вы можете случайно объявить ПЛОХОЙ конденсатор ХОРОШИМ . Такая ошибка может добавить часы времени на поиск и устранение неисправностей к тому, что в противном случае было бы простым ремонтом. Не дайте себя обмануть стандартным измерителем емкости!! Проверка конденсатора не завершена, пока вы не проверите низкое ESR! Используйте внутрисхемный измеритель ESR Capacitor Wizard® для достижения наилучших результатов.

Вернуться к началу

Как Capacitor Wizard® игнорирует другие компоненты схемы?

Есть четыре ВНЕШНИХ параллельных детали, которые, как вы могли бы подумать, будут мешать измерениям ESR внутри цепи: катушки индуктивности, резисторы, твердотельные переходы, параллельные конденсаторы. За исключением параллельных конденсаторов, остальные не мешают работе Capacitor Wizard® при тестировании ESR цепи, и вот почему:

• Параллельная индуктивность: Относительно высокое индуктивное сопротивление (XL) на частоте 100 кГц параллельных катушек индуктивности, с которым вы, вероятно, столкнетесь, мало влияет на показания измерителя ESR и может быть проигнорировано.
• Параллельные резисторы: Резисторы, обычно устанавливаемые вокруг конденсаторов 1 мкФ и выше, обычно имеют большие значения по сравнению с низким входным сопротивлением Capacitor Wizard® (2,5 Ом). Параллельные резисторы мало влияют на показания и ими можно пренебречь. Конечно, если вы подключите резистор 1 Ом параллельно конденсатору, это повлияет на показания. Но когда вы когда-нибудь сталкивались с таким условием в реальной цепи? Никогда.
• Твердотельные соединения: Испытательное напряжение меньше 20 мВ пик-пик, что слишком мало для включения любого ХОРОШЕГО твердотельного устройства. (Вы можете использовать Capacitor Wizard®, чтобы найти протекающие или закороченные диоды и транзисторы В ЦЕПИ!)
• Параллельные конденсаторы: Иногда вы сталкиваетесь со схемой, использующей параллельные конденсаторы. ESR параллельных конденсаторов будет ниже, чем у конденсатора с самым низким ESR, как и по закону Ома. Для точного измерения СОЭ необходимо поднять одну ножку параллельного колпачка. Затем обе крышки могут быть протестированы по отдельности. Почему инженеры соединяют конденсаторы параллельно? В основном экономические причины. Дешевле подключить параллельно 2 дешевых конденсатора, чтобы снизить ESR, чем купить один конденсатор с низким ESR.

Наверх

Почему я должен разряжать конденсаторы?

Входное сопротивление Capacitor Wizard® удерживается на очень низком уровне двумя одноомными резисторами (R51 и R52). Если бы вы измеряли сопротивление постоянному току между щупами Capacitor Wizard®, вы должны были бы измерить 2,5 Ом, включая последовательное сопротивление резисторов 1 Ом и сопротивление провода щупа постоянному току. Этот низкий импеданс обеспечивает правильное измерение ESR без учета переходных процессов. Если вы попытаетесь проверить заряженный конденсатор, эти резисторы часто просто разряжают конденсатор, не причиняя вреда. Однако, если тестируемое устройство включено или если конденсатор имеет много накопленной энергии, вы повредите один или оба этих резистора. Вы также можете повредить другие отдельные детали. ВСЕ ДЕТАЛИ, НЕОБХОДИМЫЕ ДЛЯ УСТРАНЕНИЯ ПОВРЕЖДЕНИЙ ИЗ-ЗА ЗАРЯЖЕННОЙ КРЫШКИ, ВКЛЮЧЕНЫ В НАШ НЕДОРОГОЙ ремонтный комплект

. Чтобы полностью избежать этого повреждения, закажите дополнительное запатентованное устройство максимальной защиты CapSVR.

Вернуться к началу

Что произойдет, если я случайно проверю ЗАРЯЖЕННЫЙ CAP?

Часто повреждения не наносятся. Если вы повредите счетчик, не бойтесь, у нас есть недорогой ремонтный комплект. Просто замените все детали в комплекте, и вы вернетесь к работе в кратчайшие сроки. Если вы хотите попытаться устранить неполадки самостоятельно, загрузите мою процедуру восстановления. Мы продаем дополнительную схему защиты, запатентованную CapSVR. Это обеспечивает максимальную защиту ваших инвестиций. Если ничего не помогает, вы можете отправить нам Capacitor Wizard® для ремонта. Мы берем низкую фиксированную ставку на большинство видов ремонта.

Вернуться к началу

Как узнать, что мой мастер работает?

Измерьте несколько резисторов малого номинала (1 Ом, 2 Ом, 3 Ом и т. д.). Проверьте согласие с Capacitor Wizard®. Если Capacitor Wizard® полностью согласен, значит, он работает правильно и калибруется. Этот тест будет работать для любого измерителя ESR. Используйте неиндуктивные резисторы (не проволочные)

Вернуться к началу

Могу ли я защитить свой Capacitor Wizard®?

Да, у нас есть дополнительный защитный комплект, запатентованный CapSVR. Мы продаем Capacitor Wizard® уже более 20 лет, и у нас не было проблем с защитой. Большинство технических специалистов знают, что необходимо разряжать крышки перед тестированием. Capacitor Wizard® довольно хорошо поглотит удар без защиты. Запатентованный CapSVR обеспечивает максимальную защиту.

Наверх

Зачем использовать аналоговый счетчик?

Скорость и точность. Аналоговые дисплеи счетчиков дороже, чем цифровые дисплеи. Вот почему мы считаем, что аналоговые дисплеи стоят дополнительных затрат. Человеческий разум способен видеть и интерпретировать движение стрелки метра очень быстро и точно, почти не задумываясь. Это человеческий инстинкт выживания, появившийся много тысячелетий назад. Но разуму трудно быстро сопоставить цифровые числа с ХОРОШИМ ПЛОХИМ или СРАВНИТЬ величины СОЭ. Используя цифровой дисплей, мозг должен ДУМАТЬ, а это требует времени. Многим нужно обратиться к диаграмме. Сравнение с графиками всегда дает шанс на ошибку.

Наверх

Для чего еще я могу использовать Capacitor Wizard®?

Когда вы поймете, как работает Capacitor Wizard®, вы обнаружите, что его можно использовать и по-другому.

1. Максимальное испытательное напряжение 20 мВPP. Низкое испытательное напряжение 20 мВPP не включит никаких полупроводниковых переходов. Это означает, что вы можете проверить твердотельные устройства на наличие утечек и коротких замыканий! Поместите щупы на диоды, транзисторы, симисторы, контакты ИС и т. д. Любые показания менее 30 Ом делают деталь подозрительной. Поднимите одну ногу для подтверждения.
2. Тестовая частота 100 кГц. Capacitor Wizard® измеряет индуктивное сопротивление (XL) в очень узком диапазоне от 0,3 до 50 мкГн. В руководстве по эксплуатации есть диаграмма, соотносящая измеренное индуктивное сопротивление (XL) на частоте 100 кГц с индуктивностью. Почему это полезно? Наши клиенты обнаружили, что видеоголовки можно проверить на хорошие/плохие на основе показаний Capacitor Wizard®. Оказывается, индуктивность хороших видеоголовок находится в пределах диапазона Capacitor Wizard®. Показания для плохих видеоголовок сильно отличались от показаний для хороших головок.

   Вот еще одно применение. Ремонт игры в пинбол. В играх с пинболом есть несколько соленоидов, используемых для управления механической анимацией и движением флиппера. Каждый соленоид на машине имеет демпфирующий диод параллельно катушке. Как можно проверить диод, не срезав его? Обычный омметр бесполезен, потому что он будет измерять низкое сопротивление катушки. Так как катушки имеют большую индуктивность, они игнорируются Мастером конденсаторов®. Capacitor Wizard® — это правильный инструмент для диагностики неисправности соленоида. Хороший массив соленоидов/диодов будет измерять бесконечность на Capacitor Wizard®. Любое показание меньше бесконечности указывает на проблему с этим соленоидом/диодом. Скорее всего ДЫКАЮЩИЙ или закороченный диод. Редко короткозамкнутая катушка. Конечно, та же логика применима к любому устройству, в котором используются катушки, трансформаторы и параллельные диоды.

3. Измеряет СОЭ от 1 мкФ и выше. Но что произойдет, если вы измерите конденсатор менее 1 мкФ? Вы прочтете емкостное реактивное сопротивление (XC). Например, конденсатор емкостью 0,1 мкФ имеет емкостное сопротивление 15 Ом на частоте 100 кГц. 15 Ом — это то, что покажет Capacitor Wizard® при измерении емкости 0,1 мкФ. Итак, как это может быть полезно? Компания TRW из Мексики, производившая жгуты проводов для автомобилей, хотела доказать, что в жгуте проводов для автомобилей присутствует небольшой конденсатор. Я предложил измерить емкостное сопротивление с помощью Capacitor Wizard®. Деталь представляла собой конденсатор 0,1 мкФ, поэтому емкостное реактивное сопротивление (15 Ом) находилось в пределах метра. При измерении емкостного реактивного сопротивления жгута кабелей есть три возможности. 1) Разомкнутая цепь. Часть отсутствует 2) Правильное емкостное сопротивление 15 Ом. Часть присутствует и правильное значение. 3) 0 Ом. Кабель или его часть закорочены. Я продал им 2 конденсатора Wizard®. После компенсации паразитной индуктивности они встроили их в свои испытательные приспособления. TRW была очень довольна моим решением.

Основываясь на этой информации, какие еще умные способы использования Capacitor Wizard® вы можете найти?

Вернуться к началу

5 лучших тестеров конденсаторов в 2023 году (обновлено)

Конденсаторы являются важной частью нашей повседневной жизни во многих отношениях . Они обычно встречаются в электронике и других устройствах, таких как люминесцентные лампы и автомобильные системы зажигания.

Тестер конденсаторов — это устройство, которое используется для проверки емкости электрических конденсаторов . Это также тип электронного испытательного оборудования.

Ханитек А6013Л	AstroAI TRMS 6000	Супко МФД10
Автоматический разряд для конденсаторов ниже 1000 В 9 диапазонов измерения от 200 пФ до 20 мФ Защита от перегрузки на входе включена	Универсальные совместимые 8 измерительных проводов Большой ЖК-экран с подсветкой Двойной керамический предохранитель	Можно проверить конденсаторы на обрыв и замыкание Включает футляр для переноски Простота в эксплуатации
Узнать цену	Контрольная цена	Контрольная цена

Тестер конденсатора можно использовать для определения того, вышел ли конденсатор из строя или поврежден. Тестер емкости также можно использовать для контроля качества, что помогает убедиться, что все продукты соответствуют своим спецификациям и не имеют каких-либо дефектов.

В этой статье мы обсудим лучшие тестеры конденсаторов. Мы также дадим несколько советов по их использованию. Существует много разных типов конденсаторов, и у них разные характеристики, которые необходимо учитывать при выборе конденсатора для данного проекта.

Тестер конденсаторов Honeytek A6013L — выбор редакции

Компания Honeytek стремится предоставить вам продукцию самого высокого качества, которая постоянно совершенствуется нашим опытным и инновационным персоналом. Honeytek A6013L может тестировать конденсаторы от 200 пФ до 20 мФ за 9диапазоны. Он имеет ЖК-дисплей с подсветкой и автоматическим разрядом конденсаторов до 1000 В. Схема БИС обеспечивает высокую надежность и долговечность изделия.

Проверить цену

Этот тестер предназначен для любого специалиста по электротехнике или электронике или любителя, которому нужен простой в использовании, но очень точный инструмент для измерения емкости.

Плюсы

• Легкий
• Имеет функцию удержания
• Функция нулевого набора
• Подробное руководство
• Идеальный выбор по цене

Минусы

• Не очень точный

Видео по теме: Измеритель емкости HoneyTek A6013L Распаковка и краткий обзор

---

AstroAI TRMS 6000 — лучший цифровой мультиметр для тестирования конденсаторов

Торопитесь? Не хотите тратить время на чтение руководства и эксперименты с мультиметром? Цифровой мультиметр AstroAI TRMS 6000 здесь, чтобы спасти положение.

Проверить цену

Этот прочный универсальный мультиметр с автоматическим выключателем защиты от перегрузки имеет функцию автоматического выбора диапазона, кнопку калибровки напряжения постоянного тока и цифровой дисплей напряжения. Лучше всего то, что этот мультиметр включает в себя 8 измерительных проводов!

Если вы профессионал или любитель, ищущий цифровой мультиметр для проверки конденсаторов, то это идеальное устройство для вас.

Плюсы

• Совершенный светодиод
• Легко читаемые значения
• Много функций за деньги

Минусы

• Корпус кажется мягким и сделан из дешевого материала

Видео по теме: Цифровой мультиметр AstroAI TRMS 6000 отсчетов

---

Цифровой тестер конденсаторов Supco MFD10 — лучший выбор для начинающих

Этот недорогой высококачественный цифровой тестер конденсаторов с точным считыванием напряжения и емкости — идеальный инструмент для начинающих и продвинутых профессионалов.

Проверить цену

Этот маленький гаджет сэкономит вам время и деньги, и вы сможете использовать его в самых разных ситуациях. Этот карманный тестер дает вам значение емкости при запуске и проверяет конденсаторы от 0,01 до 10 000 MFD. Он также может сказать вам, если конденсатор открыт или закорочен. Потребительский класс, отлично подходит для небольших магазинов и выездных технических специалистов.

Плюсы

• Он поставляется с собственными встроенными проводами и двумя зажимами типа «крокодил»
.
• Компактный размер
• Кейс для переноски в комплекте

Минусы

• Ненадежный
• Батарейки не включены

Видео по теме: Как проверить конденсатор с помощью Supco MFD10

---

Hztyyier UA6013L Цифровой измеритель емкости

Измеритель емкости UA6013L компании Hztyyier имеет широкий диапазон измерительных возможностей и лучше всего подходит для использования в лабораториях и магазинах электроники. Он обеспечивает высокую надежность, прост в использовании, точен и может выдерживать жесткие условия .

Узнать цену

Точность этого компактного расходомера превышает американские и европейские стандарты, что обеспечивает большую надежность и экономию средств, обеспечивая лучшее из обоих миров.

UA6013L представляет собой высокоточный измеритель емкости с диапазоном измерения 200 пФ, 2000 пФ, 20 нФ, 200 нФ, 2 мкФ, 20 мкФ, 200 мкФ (+/-0,5%+/-20 разрядов), 2000 мкФ (+/-2,0%+/-20 цифры), 2 мФ (+/-4,0%+/-20 цифр) возможность измерения.

Плюсы

• Очень точный
• Простота использования
• Работает так, как рекламируется

Минусы

• Плохое качество
• Не удается проверить конденсаторы в цепи

Видео по теме: Обзор измерителя емкости Hztyyier UA6013L

---

Pro’sKit MT-5110 Измеритель емкости

Pro’sKit MT-5110 — это профессиональный измерительный инструмент, подходящий для различных областей применения. Он также оснащен защитой от перегрузки по входу, которая защищает устройство от повреждений, вызванных слишком большим количеством входов.

Узнать цену

Карманный тестер емкости Pro’sKit MT-5110 — идеальный инструмент для точного измерения емкости профессионалами, любителями или любителями. MT-5110 — это технологически продвинутый, простой в использовании и точный измерительный прибор, способный выполнять измерения в широком диапазоне применений.

Плюсы

• Отлично подходит для ремонта электроники
• Простой в использовании интерфейс
• Прочный

Минусы

• Аккумулятор не входит в комплект

Видео по теме: Обзор Pro’sKit MT-5110

---

Руководство покупателя

Конденсаторы являются важным компонентом любой электрической системы . Они используются для хранения и высвобождения энергии. Их можно найти во многих устройствах, таких как двигатели, блоки питания и трансформаторы.

Тестер конденсаторов — это устройство, которое проверяет конденсаторы на их напряжение и ток утечки, чтобы убедиться, что они соответствуют необходимым спецификациям для использования в данном устройстве или системе. Это также гарантирует, что конденсаторы имеют необходимое номинальное напряжение для устройства, в котором они будут использоваться.

Тестер конденсаторов является важным инструментом для любого техника или электрика. Он используется для проверки конденсаторов в цепи, поэтому они могут быстро определить, какой конденсатор нуждается в замене.

Существует множество различных типов конденсаторов , и каждый тип имеет уникальную характеристику, которую необходимо протестировать. Тестер конденсаторов является важным инструментом для любого техника или электрика, который хочет определить, какой тип конденсатора им нужен для эффективного выполнения работы.

Тестер конденсаторов поможет вам убедиться, что ваше оборудование работает правильно и эффективно. Немного практики и терпения, и вы научитесь выбирать тестер конденсаторов.

Какие существуют способы проверки конденсатора?

Существуют различные способы проверки конденсатора, каждый из которых имеет свои преимущества и недостатки. Некоторые из распространенных методов включают использование мультиметра , тестера конденсаторов и измерителя ESR .

• Мультиметр является важным элементом оборудования для тестирования конденсаторов и измерения электрического сопротивления, напряжения, тока, мощности и т. д. Проверка конденсаторов с помощью мультиметра важна, поскольку она обеспечивает защиту конденсаторов от перегрева и коротких замыканий.
• Конденсаторные тестеры полезны, когда речь идет об устранении неполадок с конденсаторами в электронных устройствах или когда вам нужно проверить их для обеспечения производительности или качества.
• Измеритель ESR — это устройство, используемое для проверки электрического сопротивления конденсаторов. Они используются в электронике и могут быть найдены в системах питания или управления. Эти устройства имеют решающее значение для обеспечения правильной работы конденсатора и безопасности его использования.

Какие факторы следует учитывать перед покупкой тестера конденсаторов?

Приборы для проверки конденсаторов используются для проверки работоспособности конденсаторов в электронных схемах. Они также используются для определения того, неисправны ли конденсаторы в цепи.

Прежде чем купить тестер конденсаторов, вы должны подумать, на какие факторы обратить внимание . Ниже приведены некоторые факторы, которые следует учитывать при покупке тестера конденсаторов:

• Диапазон измерений
• Стоимость
• Точность
• Долговечность
• Потребляемая мощность
• Размер
• Простота использования
• Чувствительность

Поговорим о каждом факторе подробнее.

Диапазон измерения

Диапазон измерения является важным фактором при выборе тестера конденсаторов . Хороший тестер конденсаторов должен иметь широкий диапазон измерений. Таким образом, вы можете тестировать конденсаторы не только больших, но и малых размеров.

Стоимость

Стоимость тестера конденсаторов может сильно различаться в зависимости от типа тестирования, которое вам нужно провести . Существует множество различных типов конденсаторов, требующих различных испытаний. Тестер конденсаторов должен иметь возможность проверить любой конденсатор, независимо от его размера. Конденсаторные тестеры используются для измерения количества напряжения, хранящегося в конденсаторе. Это делается путем измерения тока, протекающего через конденсатор. Если конденсатор был заряжен правильно, то ток, протекающий через конденсатор, будет высоким. Чтобы определить, хороший конденсатор или плохой, тестер должен измерить ток.

Цены на тестер конденсаторов варьируются от 10 до более 100 долларов. Некоторые тестеры конденсаторов предназначены для проверки только определенных типов конденсаторов, в то время как другие могут проверять практически любые конденсаторы.

Точность

Точность измерения емкости также важно учитывать при выборе тестера конденсаторов. Точность тестера конденсаторов определяет , насколько близко фактическое значение конденсатора к его измеренному значению . Высокоточные тестеры конденсаторов измеряют значения емкости с точностью до 0,01% от их фактического значения. Низкоточные тестеры конденсаторов могут не обеспечивать точных измерений. Вы должны знать, какая точность требуется вашему конденсатору, прежде чем покупать тестер конденсаторов.

Прочность

При выборе тестера конденсаторов долговечность должна быть одним из ваших главных соображений. Хороший тестер конденсаторов должен иметь длительный срок службы , что означает, что он может выдерживать высокие нагрузки без поломок. Особенно это актуально, если вы собираетесь использовать этот прибор для проверки конденсаторов в электронике. Если вы планируете использовать это устройство для проверки конденсаторов в других приложениях, возможно, вы захотите рассмотреть другую модель. В связи с растущим спросом на электронику конденсаторы необходимо регулярно проверять, чтобы убедиться, что они работают должным образом.

Потребляемая мощность

Перед покупкой тестера конденсаторов следует учитывать потребляемую мощность. Конденсаторные тестеры используются для проверки конденсаторов, установленных в электронных устройствах. Если вы хотите сэкономить электроэнергию, подумайте о покупке тестера конденсаторов с низким энергопотреблением.

Размер

Еще одна вещь, которую следует учитывать при выборе тестера конденсаторов, — это размер. Тестер конденсаторов меньшего размера легче носить с собой и хранить. Однако в них недостаточно места для больших конденсаторов. Конденсаторные тестеры большего размера лучше подходят для больших конденсаторов.

Простота использования

Когда мы думаем о конденсаторах, на ум приходит то, насколько они просты в использовании. Хороший тестер конденсаторов должен иметь простые элементы управления и функции . Вам нужно что-то интуитивно понятное и простое в эксплуатации.

Чувствительность

При проверке конденсаторов очень важна чувствительность прибора для проверки конденсаторов. Чувствительность относится к тому, насколько чувствителен измеритель к изменениям входного напряжения. Чем меньше число, тем менее чувствителен измеритель. Большое число означает, что измеритель очень чувствителен к небольшим изменениям напряжения.

Часто задаваемые вопросы

Какой прибор настоятельно рекомендуется для проверки конденсаторов?

С помощью тестера цепей, тестера конденсаторов или цифрового мультиметра можно проверить целостность конденсаторов, чтобы убедиться, что они работают правильно. Конденсаторы используются в электронике и бытовой технике, такой как компьютеры, телевизоры, холодильники и т. д., и должны регулярно проверяться профессионалами.

Что лучше: тестер конденсаторов или бюджетный мультиметр?

Тестер конденсаторов и мультиметр используются для проверки состояния конденсаторов . Тестер конденсаторов в основном используется для проверки конденсаторов и различных электронных компонентов, тогда как мультиметр обычно используется для измерения напряжения, тока, сопротивления и многого другого.

Тестер конденсаторов — хороший выбор, если вы хотите проверить конденсаторы, используемые в электронных схемах. Это устройство имеет большой экран, который позволяет в любое время просматривать напряжение на конденсаторе. Вы можете использовать этот инструмент, чтобы определить, правильно ли работает ваша схема.

Бюджетный мультиметр — отличный вариант, если вам нужно измерить напряжения и токи в электронике. Этот тип счетчика недорог и прост в использовании. Однако у него нет большого экрана, как у тестера конденсаторов.

Что лучше: тестер конденсаторов или мультиметр Fluke?

Тестер конденсаторов — это инструмент, который может выполнять свою работу; Вот почему это лучший выбор для некоторых видов ремонта электрооборудования. Но если вы ищете что-то более точное и точное, лучше всего подойдет мультиметр Fluke.

Как лучше всего проверить конденсатор?

Чтобы проверить конденсатор, вы можете использовать мультиметр для измерения напряжения на нем. Если напряжение равно или больше определенного числа, он прошел проверку.

Можно ли проверить конденсатор вольтметром?

Да , если вы хотите измерить количество заряда, накопленного в конденсаторе, вы можете сделать это, измерив напряжение на конденсаторе. Однако это ничего не говорит вам о том, сколько энергии было на самом деле сохранено.

Как определить неисправность конденсатора с помощью мультиметра?

С помощью мультиметра легко определить неисправность конденсатора, наблюдая за сопротивлением конденсатора. Если конденсатор не удерживает это напряжение, возможно, пришло время приобрести новый конденсатор.

Должны ли конденсаторы иметь непрерывность?

Конденсаторы не должны иметь непрерывности между собой . Если бы они были соединены вместе, ток непрерывно протекал бы от одной пластины к другой, вызывая короткое замыкание. Конденсатор не требует непрерывности, потому что он не имеет внутренней проводки.

Как определить, что конденсатор неисправен?

1. Если ваш конденсатор простоял какое-то время, возможно, он потерял часть своего заряда. Это означает, что пришло время заменить его.
2. Если внутри вашего конденсатора много пыли, это может означать, что он не работает должным образом.
3. Если в конденсаторе есть трещины, возможно, его необходимо заменить.
4. Если ваш конденсатор больше не держит заряд, его необходимо заменить.
5. Если ваш конденсатор вообще не держит заряд, вероятно, его следует заменить.
6. Если конденсатор издает странные звуки, возможно, его необходимо заменить.

Как определить, что конденсатор протекает?

Протекающий конденсатор будет влиять на измерение напряжения из-за изменений протекающего тока.

Что вызывает перегорание конденсатора?

При дисбалансе заряда между пластинами конденсатор заряжается, а затем внутри конденсатора генерируется напряжение. Выход этого напряжения можно использовать для питания таких цепей, как светодиоды или двигатели. Однако, если через цепь, которую он питал, протекает слишком большой ток, конденсатор будет разрушен.

Может ли Fluke 77 измерять емкость?

Да, мультиметр Fluke 77 может измерять емкость . Это устройство представляет собой цифровой мультиметр с расширенными функциями, позволяющими измерять емкость, а также другие электрические свойства, такие как сопротивление, напряжение и ток. Fluke 77 может измерять емкость до 10 000 микрофарад (мкФ) с точностью ±1%. Он также имеет фильтр нижних частот для измерения емкости переменного тока, который помогает уменьшить шумовые помехи.

Чтобы использовать Fluke 77 для измерения емкости, вам необходимо выбрать настройку «Емкость» на устройстве, а затем подключить измерительные провода к тестируемому компоненту или цепи. После подключения нажмите кнопку «Измерить» и дождитесь чтения. На дисплее отобразится измеренное значение в микрофарадах (мкФ). Кроме того, если вам нужны более точные измерения, вы можете установить разрешение прибора на 4 разряда вместо 3.

Полезное видео: 3 способа проверки конденсаторов в цепи с помощью измерителей и тестеров

Заключение

Тестер конденсаторов можно купить по разным ценам в зависимости от характеристик .
