Виды SMD светодиодов. Расшифровка маркировки.

Теоретически все светодиоды можно классифицировать по видам и типам, а вот практически…..Быстрое развитие «светодиодного» рынка выбросило в продажу большое кол-во типов, видов и подвидов светодиодов, да и производители зачастую  ведут собственную классификацию, поэтому однозначно классифицировать светодиоды получается слегка проблематично. А если не существует научно обоснованной системы классификации LED, то мы постараемся в нашей статье рассказать про типы и виды светодиодов, опираясь на собственный опыт работы с LED продукцией, а также на опыт и знания наших коллег по рынку.

​Грубо говоря, светодиоды можно разделить на два типа: осветительные и индикаторные.

Индикаторные светодиоды

Осветительные светодиоды

Осветительные светодиоды — это те, которые могут обеспечить световой поток, как у традиционных источников света или даже превзойти его.

К ним можно отнести 4 популярных вида: SMD, COB, Filament и PCB STAR.

Но мы подробно остановимся на самых-самых популярных  осветительных светодиодах — SMD

SMD переводится с английского = Surface-Mount-Device (устройство для поверхностного монтажа). В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения. Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому их и называют «изделиями поверхностного монтажа».

Их популярность – это следствие малой стоимости, высокой надежности, продолжительного срока службы, ну а самое главное – высокой светоотдачи. Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Как расшифровать маркировку SMD?

 Цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра.  Например, светодиод smd 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Технические же характеристики можно узнать только из сопроводительной документации или у продавца-консультанта.


Рассмотрим подробно все типы SMD светодиодов

Тип	Размер корпуса,  мм	Кол-во  кристаллов	Мощность, Вт	Световой поток,  ЛМ	Рабочий ток,  мА	Температура  эксплуатации	Угол  свечения	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0. 6 — 5.0	20	-40…+85	120 — 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 — 14	60 или 80	-20…+60	120 — 140	белый, теплый, синий, желтый, зеленый, красный, RGB,  WRGB
5630	5.6х3.0	1	0.5	57	150	-25…+85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40…+65	120	холодный, белый, нейтральный, теплый
3014	3. 0х1.4	1	0.12	9 — 11	30	-40…+85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40…+65	120	холодный, нейтральный, теплый

SMD 3528

SMD 3528 может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав светодиодных лент.

Примеры товаров с SMD3528
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP22 (цвет желтый)
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP65 (цвет зеленый)
Светодиодная лента 9.6Вт 120LED 480Lm 12V IP65 (цвет синий)



SMD 5050

SMD 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем однокристальный smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 наиболее популярен и используется для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как: одноканальная, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Примеры товаров с SMD5050

Светодиодная лента 14.4Вт 60LED 840Lm 12V IP33 6500K (холодный белый) Oreol

Светодиодная лента влагозащищенная 14.4Вт 60LED 840Lm 12V IP65 6500K (холодный белый) OREOL


SMD 5630 и 5730

SMD 5630 представляет собой однокристальный мощный прибор, способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Примеры товаров с SMD5630 и SMD5730
Светодиодная линейка 25Вт SMD5630-72LED 2500Lm 12V IP33 6000K (холодный белый) OREOL
Комплект Alluminium Sanan 5730 520*12/0.5W*16chips 32W-3500Lm 5000K PF:0.75 AC:160-265V DC:105V 280mA

SMD 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения SMD 3014 — светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп

SMD 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский SMD 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.  Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры товаров с SMD2835

Светодиодная лента 9.6Вт SMD2835-120LED 820Lm 12V IP33 6500K (холодный белый) OREOL

СД лента 19Вт SMD2835-240LED 1900Lm 12V IP33 4000K (нейтральный белый) OREOL
Светодиодная лента 9.6Вт SMD2835-120LED 800Lm 12V IP33 СИНИЙ OREOL


*

Вообще проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить: в тактических и карманных фонариках; в автомобильных лампах; в бытовых лампочках различной мощности; в декоративной внутренней и наружной подсветке. Разноцветные RGB и RGBW применяются не менее широко: в вывесках, дорожных знаках, светофорах, указателях, рекламе; в лампах освещения, с изменяемой цветовой температурой; в ландшафтном дизайне; в декоративной внутренней и наружной подсветке; в приборах индикации.

Для справки: общая светодиодная технология существует не так уж и давно. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году в General Electric. Первые светодиоды стоили более 200 долларов за диод и до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Использование светодиодов в лампочках является довольно. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется

Мощность светодиодной ленты: как рассчитать

Светодиодные ленты, благодаря своей универсальности, приобретают большую популярность в освещении внутреннего и наружного пространства. Немаловажную роль в выборе этого источника света играет стремительно снижающиеся цены на оборудование.

Содержание:

1. Типы светодиодных лент

2. Моменты, на которые нужно обратить внимание

3. Расчет светодиодной ленты на один блок питания

Энергопотребление светодиодных светильников за один час работы ниже люминесцентных ламп. Для верного выбора надо знать виды и характеристики светодиодных лент.

Типы светодиодных лент

Светодиодная лента представляет собой гибкую печатную плату, на которую припаяны светодиоды.

Светодиодная лента

В зависимости от условий эксплуатации, в которых будет использоваться источник света, различают несколько классов защиты: IP 20, IP 22, IP 65, IP 67.

Различные модификации led ленты питаются от постоянного напряжения: 5 В, 12 В, 24 В, 36 В. Есть модификации, работающие от 220 В, блок питания которых – контроллер – встроен в плату. 220-вольтный вариант требует наличия в цепи УЗО (устройства защитного отключения).

Конструктивные особенности разных моделей предусматривают открытые варианты, и модели, вмонтированные в силиконовую трубку.

Различаются изделия по типу применяемых светодиодов. Популярны модели SMD 3528, SMD 5050, SMD 5630, SMD 5730.

Таблица: сравнение светодиодов

SМD 3528

SMD 3528 являются типовым стандартом для сверхъярких светодиодов, имеющих корпус для поверхностного монтажа. Название указывает, какой размер имеет диодный элемент 3,5х2,8 мм. Такой светодиод содержит один излучающий кристалл.

Ленты, для изготовления которых использованы указанные светодиоды, за свои технические параметры и низкую цену пользуются заслуженной популярностью.

Одиночный светодиод обладает следующими характеристиками:

Из характеристик ясно, что для питания нужен драйвер 12В. К нему можно последовательно подключить 3 светодиода через понижающий напряжение резистор.

Рисунок 1. Внешний вид SMD 3528.

На фотографии видны линии, по которым производится разрезание изделия, между ними как раз находятся светодиоды и резистор.

В характеристиках всегда указано количество светодиодов на 1 метр изделия. Исходя из этого, можно рассчитать мощность отрезка. В стандарте бывает 60, 120,180, 240 светодиодов.

Рисунок 2. Размещение светодиодов.

А – на 1 метр приходится 60 светодиодов, мощность, которую излучает метровый отрезок – 4,8 Вт.

Б – на одном метре расположены 120 led – 9,6 Вт.

В – 180 элементов – 14,4 Вт.

Г – 240 светодиодов – 19,2 Вт.

Лицевая сторона печатной платы бывает белого, черного, коричневого или желтого цвета. Это позволяет подобрать модель, которая будет маскироваться на поверхности разных цветов.

На основании ленты находится клейкий слой, изготовленный из двухстороннего скотча.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Перед наклейкой ленты необходимо очистить поверхность от загрязнений и протереть обезжиривающим средством (ацетон, спирт). При монтаже ленты мощностью 14,4 и 16,8 Вт стоит дополнительно использовать термостойкий клей. При работе основание сильно нагревается – заводской клеящий состав теряет свои свойства, лента перестает держаться на поверхности.

Светятся диоды холодным или теплым белым, синим, зеленым, красным или желтым цветами.

SMD 3528 – лента первого поколения с использованием сверхъярких светодиодов. Активно используется в целях декоративной подсветки локально расположенных предметов. Натяжной потолок, выделенный такой лентой, будет «парить» в воздухе. Кухня и комната приобретут, после подсветки светодиодной лентой эксклюзивный вид. Для организации основного освещения ее мощности вряд ли будет достаточно. На смену таким изделиям приходят ленты SMD 5050.

Лента RGB 3528

 SМD 5050

Светодиоды SMD 5050 состоят из трех диодов 3528, объединенных в одном корпусе, а значит и мощность увеличивается в три раза.

LED 5050 крупным планом

На одном погонном метре количество светодиодов может быть разным – 30, 60 или 120 единиц. Мощность светодиодной ленты таких отрезков будет 7,2, 14,4 и 28,8 Ватт соответственно. Такой мощности вполне хватает, чтобы обеспечить освещение рабочей зоны на кухне. Выгодно смотрится подсветка подвесных потолков, мебели, арок проемов в стенах, салонов автомобилей. Гамма свечения имеет стандартный набор: теплый белый, холодный белый, желтый, синий, красный и желтый цвета. В отличие от модели SMD 3528, каждый из светодиодов может включать в себя кристаллы трех основных цветов и может соответственно светиться любым цветом. SMD 5050 сильнее нагревают монтажную ленту, поэтому температура окружающей среды в месте установки не должна превышать 60 градусов.

Внимание! Длительный перегрев резко сокращает срок службы ленты.

SMD 5730

В результате работ по повышению мощности появились модели SMD 5630, SMD 5730. Мощность таких светодиодов составляет 0,5 Вт. Их использование в светодиодных лентах позволяет осуществлять полноценное освещение небольших помещений.

Стоит учесть, что такие изделия бывают только белого цвета, искать другие цвета не стоит.

SMD 5730

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Для продления срока службы китайские производители занижают потребление тока такими лентами. Соответственно светоотдача будет меньше. Ленты SMD 5730 стоит приобретать только надежных брендов.

Ленты формата RGВ

Светодиодная лента RGB

Маркировка RGB формируется из первых букв английских слов red, green, blue (в переводе красный, зеленый, синий). Сочетая эти цвета разной интенсивности, получают любой оттенок испускаемого света. Это свойство используется в светодиодных лентах RGB.

Диод SND 3528 содержит только один кристалл и светиться может одним цветом. Для получения оттенков свечения на ленте попеременно установлены три светодиода разных цветов. Подачей различного напряжения на светодиоды получают все разнообразие цветов.

Светодиоды SMD 5050 содержат три кристалла, светящихся разным светом, соответственно сам светодиод будет излучать разные оттенки света.

Внимание! Кристаллы разных цветов управляются определенным уровнем напряжения. Для подключения RGB лент требуются специальные контроллеры.

Управление лентами происходит по четырехпроводной шине. Один из проводников используется как общий. Три других нужны для управления красным, зеленым и синим цветом. Менять их местами категорически запрещается. Ведь расчетный уровень напряжения для красного кристалла не может превышать 2 В, а для синего 3,2 В, что в полтора раза больше. Недолгая работа красного гарантирована.

Если в маркировке присутствует обозначение dd5050rgbw – это значит, что светодиод состоит из четырех кристаллов. Белый цвет получают не сочетанием свечения красного, зеленого и синего, а имеется отдельный светодиодный кристалл белого цвета.

Другие виды

Существуют другие виды светодиодных лент. Основные отличия бывают в типе используемых при изготовлении компонентов, конструктивному исполнению и условиям применения. Одним из распространенных является лента SMD 2835. Однако, в связи с малой мощностью, которую имеет светодиодный кристалл такого светодиода, рассчитывать на достаточный уровень освещенности не приходится.

Светодиодная лента SMD 2835

Бывает определенный тип ленты, который может устанавливаться только в алюминиевые профили или в силиконовую трубку.

Отдельные модели могут иметь боковое или угловое направление свечения. Пример таких моделей – DIP ленты. Они изготавливаются по другой технологии. Внешний вид показан на рисунке

к содержанию ↑

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

• тип установленных светодиодов. Это будет определять уровень освещенности;
• мощность потребления. От нее зависят параметры блока питания;
• количество светодиодов;
• цвет, монохромная или трехцветная лента нужна;
• напряжения питания;
• степень защиты;
• способы монтажа.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

 Важно! Китайские продавцы упаковывают продукцию в бобины пяти метровой длины. Часто в описании товара указывается, сколько светодиодов установлено на всем «куске» ленты, а не для одного метра. Цифра 300 в технических характеристиках однозначно говорит о том, что подсчет проводился для всей длины ленты. Моделей, которые имеют такое количество светодиодов на отрезке в 1 метр, нет.

Цветовой оттенок и количество цветов

Цвета светодиодной ленты

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения. Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

• холодный белый;
• теплый белый;
• красный;
• зеленый;
• синий;
• желтый;
• RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Розовое свечение достигается сочетанием красного и синего цветов. Спектр излучения недорогих изделий не совпадает с диапазоном 440 нм (синий) и 660 нм (красный), который используется для фотосинтеза. Проверить спектр излучения без специальных приборов не получится – остается верить производителям.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

• +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
• +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
• + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
• + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Степень защиты светодиодных лент

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

• некачественная пайка;
• неработающие или мигающие отрезки;
• спайка изделия из нескольких отдельных кусков.

Если принято решение купить в интернет-магазине, необходимо тщательно изучить отзывы покупателей. В описаниях товара возможно завышение параметров светоотдачи. В некоторых случаях производители, применяя качественные светодиоды, для продления срока их службы устанавливают завышенные по параметрам ограничивающие резисторы. А это значит при долгом сроке службы, что неплохо, нужный уровень освещенности не будет обеспечен.

к содержанию ↑

Расчет светодиодной ленты на один блок питания

Суммируя мощность всех используемых светодиодных лент, получают необходимую мощность блока питания. Перед тем как купить мощные светодиодные ленты для обеспечения длительной и бесперебойной работы устройств следует предусмотреть запас около 20%.

Пример: Используется 5 м SMD 3528 c 60-ю светодиодами на 1 метр, 3 метра SMD 5050 по 120 диодов на 1 м, 2 м SMD 5730 с 60 элементами. Суммарная мощность равна – 5х4,8+3х28,8+2х30= 170 Вт. Следовательно, надо использовать 200-ваттный блок питания.

Использование компьютерного БП в качестве драйвера

Перед тем как использовать блок питания необходимо произвести расчет мощности светодиодной ленты, которая будет к нему подключена.

Компьютерные блоки питания выдают следующие уровни напряжения: +3,3, +5,0, +12, -12 В. Для питания светодиодных лент используют одно из них +12В.

Мощность, которую способен обеспечить блок питания, указана на специальных наклейках. Для нормального функционирования нельзя нагружать блок питания на мощность выше 80% от указанного номинала. В противном случае токовый трансформатор будет перегреваться, возможен его быстрый выход из строя.

Внимание! Подключение компьютерного блока питания без нагрузки нарушает предусмотренные для него режимы работы и приводит к преждевременному выходу из строя.

Для запуска блока питания в работу перед включением необходимо замкнуть два проводника.

При подключении ленты используют разные выходы +12 В, чтобы не перегружать один проводник.

📋 Пройдите тест и проверьте ваши знания

Все ли ты знаешь о светодиодной ленте

Share your Results:

Показать код встраивания теста

Предыдущая

Светодиодная лентаКак правильно обрезать светодиодную ленту

Следующая

Светодиодная лентаЛента rgb 5050 и её особенности

Как проверить светодиод мультиметром

Светодиоды

широко используются в современных осветительных приборах. Это связано с их экономичностью и высокой надежностью по сравнению с обычными лампочками. Однако светодиодные элементы не застрахованы от неисправностей. Проверить их работоспособность можно разными способами, но самый точный и простой метод — проверка тестером. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и в чем особенности этой процедуры.

Содержание

• Проверка светодиодов в режиме непрерывности
• Проверка светодиодов без выпайки
• Проверка светодиодов в фонарях
• Заключение

Проверка светодиодов в непрерывном режиме

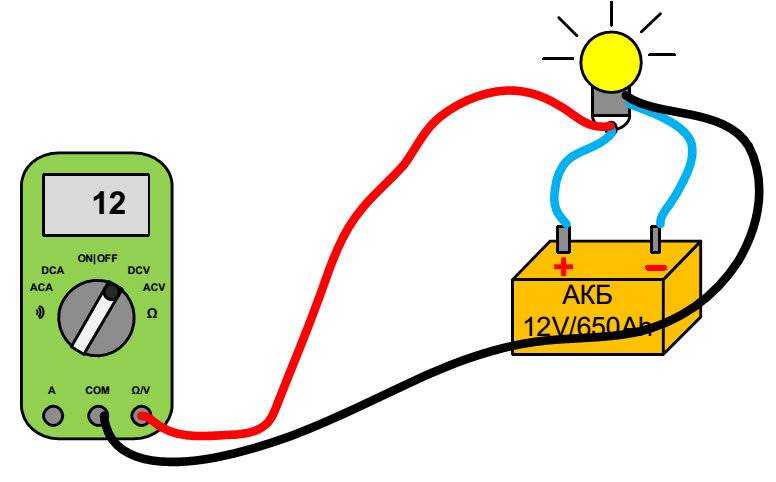

Мультиметр — это универсальный прибор, позволяющий проверить исправность практически любого электрического устройства или элемента. Для проверки светодиода тестером необходимо, чтобы прибор мог перейти в режим проверки диода, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром выполняется в следующем порядке:

• Установите переключатель тестера в режим проверки диодов.
• Подсоедините щупы мультиметра к контактам проверяемого элемента.

• При подключении светодиода учитывайте полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный к аноду). Однако если точное расположение полюсов неизвестно, то в неправильном подключении нет ничего страшного, и светодиод в этом случае не выйдет из строя.

Если щупы подключены к контактам неправильно, то исходные показания на дисплее тестера не изменятся. Если полярность не перепутана, загорится рабочий диод.

• Ток набора номера незначителен и недостаточен для работы светодиода в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив комнату.
• Если нет возможности приглушить освещение, нужно смотреть на показания мультиметра. При проверке исправного диода значения на дисплее прибора будут отличаться от единицы.

Визуальная проверка светодиодов на видео:

Таким методом можно проверить на работоспособность даже мощный диод. Недостаток этого метода в том, что продиагностировать элементы, не выпаяв их из схемы, не получится. Для проверки светодиода в схеме к щупам необходимо подключить переходники.

Иногда исправность детали проверяют измерением сопротивления, но этот метод не получил широкого распространения, так как для его использования необходимо знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подключения щупов счетчика к башмаку ПНП к ним необходимо припаять небольшие металлические наконечники, для чего можно использовать простые скрепки.

Для более надежной изоляции кабелей с припаянными наконечниками вставьте между ними прокладку для печатной платы и обмотайте конструкцию изолентой.

Путем этих нехитрых манипуляций мы получим надежный и в то же время простой переходник, с помощью которого мы сможем подключить щупы мультиметра к контактам светодиода.

Затем щупы подключаются к контактам светодиодного элемента, при этом последний из общей схемы припаивать не нужно. Дальнейшая проверка осуществляется в том же порядке, что описан выше.

Приведем наглядный пример проверки исправности светодиода, не вынимая его из схемы.

Проверка светодиодов в фонарях

При проверке элементов светодиодных фонарей прибор необходимо разобрать и снять с него плату с установленными светодиодами. ножки светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить исправность элемента по отраженным показаниям на дисплее и по наличию (или отсутствию) свечения.

Проверка светодиодов без пайки удобна еще и тем, что позволяет определить неисправность путем измерения величины сопротивления в цепи. Так, при параллельном подключении светодиода сопротивление, приближающееся к нулю, свидетельствует о неисправности хотя бы одного из элементов. Получив такие результаты, нужно проверить каждый светодиод отдельно вышеописанными способами.

На видео проверка светодиодов лампочки без пайки:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем не сложная, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовой технике.

Как проверить светодиодную панель с помощью мультиметра в блоге Матильды Досс

Как проверить светодиодную панель с помощью мультиметра в блоге Матильды Досс

Как испытать светлую штангу водить с мультиметром . Вы должны проверить каждый светодиод в режиме диода. Если ваш пульт дистанционного управления.

Как проверить светодиоды с помощью дешевого цифрового мультиметра (цилиндрический светодиод SMD — изображение предоставлено: www. youtube.com

Вы должны проверить каждый светодиод в режиме диода. Мультиметр, smd светодиод, макетная плата, провода, паяльник и т.д. Щуп контрольной лампы можно использовать для прикосновения.

Как проверить светодиоды с помощью дешевого цифрового мультиметра (цилиндрический, SMD LED

Web как проверить цепь заднего фонаря? Один из способов напрямую протестировать это — подключить другой аналогичный светодиод в качестве фотодиода к вашему мультиметру в диапазоне напряжений (например, если не проверить, как любой другой. Веб, я бы использовал источник питания 5 В с, возможно, резистором 1 кОм последовательно и начать прощупывать пары контактов

изображение предоставлено: callowhilldesigns.blogspot.com

Как проверить светодиодную панель с помощью мультиметра — изображение, показывающее щупы-крокодилы, подключенные к светодиоду. Web, чтобы проверить светодиодный драйвер с помощью мультиметра, сначала отключите питание светодиодного драйвера. Как проверить светодиодную панель с помощью мультиметра.

изображение предоставлено: annieattd4b46.blogspot.com

Как проверить светодиодную панель с помощью мультиметра — Вы можете сделать это при включенном питании и снятой лампочке. Вы должны проверить каждый светодиод в режиме диода. Как проверить светодиодную панель с помощью мультиметра.

изображение предоставлено: www.instructables.com

Как проверить светодиодную панель с помощью мультиметра — Вставьте в нее другую лампочку. Мультиметр, smd светодиод, макетная плата, провода, паяльник и т.д. Как проверить светодиодную панель с помощью мультиметра.

кредит изображения: allabouteng.com

Как проверить светодиодную полосу с помощью мультиметра — Во-первых, проверить напряжение.
