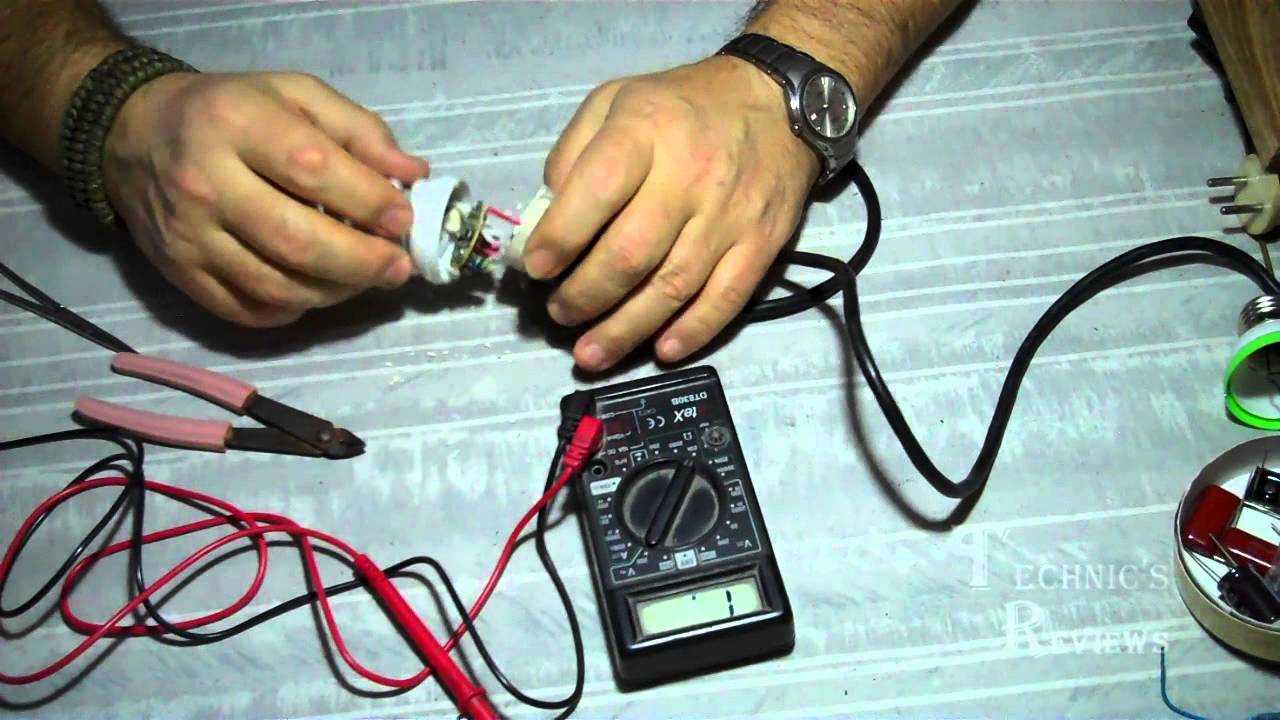

Как проверить мультиметром диодную лампочку: Как проверить светодиодную лампу мультиметром на работоспособность:как проверять исправность светодиодов мультиметром.

Ремонт сгоревших светодиодных ламп своими руками – как разобрать COB LED

Я купил на eBay несколько китайских лампочек на 220 вольт, которые представляют собой устройства COB (chip-on-board), то есть плату, на которой припаяна куча светодиодных чипов. Обычно они работают месяц или два и затем по неизвестным причинам сгорают. Вот моя техника ремонта и, мысли о том, почему они умирают и как их ремонтировать, если вы достаточно смелы, чтобы сделать это. Если у вас есть оборудование для решения проблем, то ремонт светодиодной лампочки своими руками стоит копейки.

Я вскрыл отремонтировал почти 50 таких лампочек, цена новых составляет от 1 до 4 долларов на eBay и в других магазинах.

Хотя процесс ремонта LED лампы своими руками не так уж сложен, он требует некоторых знаний разборки светодиодной лампы, электроники, а также опыта пайки и знаний безопасности, которым нужно следовать.

Шаг 1: Вводная часть

Эти лампы представляют собой набор маленьких светодиодных чипов, установленных последовательно на плате и управляемых выпрямленной цепью переменного тока. Как и в любой последовательной цепи, если один компонент разрывается в ней, устройство больше не будет работать (вспомните о рождественских огнях). Как и в любой последовательной цепи, каждый светодиод потребляет ток, и понижают напряжение, пропуская ток через себя, поскольку он излучает свет, и, надеюсь, не нагревается.

В лампе находится выпрямитель, нагрузочный резистор и несколько фильтрующих конденсаторов, которые дают светодиодам постоянное напряжение, чтобы они светили.

Мы проверим эти компоненты (источник питания), а затем посмотрим на светодиоды (детали, которые обычно ломаются на лампах такого типа).

Второе изображение представляет собой список частей и инструментов, необходимых для выполнения этого проекта.

Список включает в себя:

• Паяльник и припой
• Мультиметр с модальностью «Диодная проверка»
• Пинцет для работы с крошечными светодиодными чипами
• Зубочистка, чтобы перемещать вещи вокруг и служить крошечными пальцами
• Светодиодные чипы на замену (продаются на eBay)

Сейчас самое время заявить: «Не делайте этого с лампочкой, вкрученной в розетку, потому что вас может ударить током! Не включайте лампу, пока она не собрана, и если вы не уверены, что ничего не замыкается …

Шаг 2: Разбираем и проверяем источник питания

Разберите ЛЕД лампу, отсоединив прозрачную крышку и вытолкнув электронные платы, чтобы они «выскочили».

После того, как платы будут снаружи, посмотрите, нет ли на них каких-либо физических повреждений (маловероятно, потому что они закрыты под корпусом).

Когда вы посмотрите на плату, вы увидите выпрямительную микросхему и пару больших конденсаторов (один выглядит как «банка», а другой — как округлая конфетка). Круглая «банка» поляризована, и, как вы можете видеть, находится на стороне постоянного тока на выпрямителе. Тот, что похож на конфету, является биполярным и находится на стороне переменного тока. Конфета не допускает «скачков мощности» в лампочке. «Банка» — делает постоянное напряжение ровным, и поэтому является фильтром.

Светодиоды — это диоды, которые создают свет и используют энергию только в одном направлении (постоянный ток). Обратное направление не дает света и может повредить их. Светодиоды связаны между собой (представьте себе цепочку, в которой каждое звено является одним из светодиодных чипов).

Проверьте конденсатор-конфету с помощью омметра, чтобы убедиться, что он не закорочен (маловероятно, но просто проверьте, чтобы убедиться). Сделайте то же самое с «банкой». Проверьте выпрямитель, который состоит из четырех диодов, соединенных по кругу. Этот выпрямитель заставляет напряжение идти в одном направлении (постоянный ток), а не назад и вперёд (переменный ток).

Сделайте это с помощью диодной проверки (см. Рисунок с настройкой на измерителе выше): когда вы произведете измерения между четырьмя ножками этого чипа, вы увидите, что он пропускает мощность только в одном направлении (опять же, обычно проблема не в нём, но все равно проверьте его).

После того, как вы всё проверили, вы готовы перейти к светодиодам … все происходит на стороне постоянного тока блока питания.

Шаг 3: Находим плохой светодиод

Когда вы смотрите на светодиоды на плате, их число соотносится с потребляемой ими в целом энергии, и вы видите, что это количество ВАТТ, которое они потребляют (5 Вт, 7 Вт, 9 Вт и т. Д.).

Посмотрите на каждый светодиод, чтобы увидеть, есть ли среди них сгоревший. Я полагаю, что они сгорают в основном из-за дефектов в их производственном процессе, поскольку они всегда выгорают в середине цепочек светодиодов. Обычно вы сможете на глаз определить плохой светодиод из-за черной точки в середине чипа (см.и с выгоревшим пятном, обведенным красным). Этот чип необходимо заменить. Проверьте этот светодиод с помощью функции проверки диодов вашего мультиметра.

Поскольку светодиоды являются диодами, вы используете на приборе модальность, которая потребляет немного электричества для управления диодами при тестировании. В случае светодиодов, они загораются даже при небольшом питании, и вы можете легко отличить плохой светодиод от хорошего.

Когда вы тестируете светодиод в обратном направлении, он останется темным. При тестировании светодиодов в прямом направлении он загорится (см. картинки).

Проверьте диоды в обоих направлениях с помощью измерителя, учитывая, в каком направлении диоды загораются. Светодиоды соединены последовательно, поэтому все они на каждой панели (плате) выстроены в одном направлении (другими словами, + и — находятся на одних и тех же сторонах платы). Это важно помнить, когда вы будете устанавливать новый светодиод вместо сгоревшего.

Шаг 4: Удаляем старый плохой чип

Используйте паяльник, чтобы удалить старый чип, нагревая оба конца и используя что-то типа шила или зубочистки, чтобы удалить плохой чип. Не беспокойтесь о повреждении чипа, так как он уже сгорел, но будьте осторожны, чтобы не сжечь или не повредить соединительные колодки, к которым он был подключен на плате — они нужны вам для подключения нового светодиода.

Это изображение лампочки с удалённым сгоревшим светодиодом.

Я предлагаю положить небольшой шарик припоя на контактную площадку перед установкой нового светодиода, чтобы на ней было что-то, к чему он сможет прихватиться при пайке.

Шаг 5: Берём новый светодиод для замены старого

Откройте рулон светодиодных чипов, и достаньте один. Положите его на стол, чтобы проверить его.

Вспоминая, как использовать диодную модальность на мультиметре, вы можете протестировать новый светодиод, коснувшись обеих его сторон контактами: помните, что одно направление приведет к его освещению, а другое — нет.

Шаг 6: Устанавливаем новый светодиод на место старого

Возьмите пинцет и поместите новый светодиод туда, где был сгоревший, обращая внимание на полярность, которая его зажигает.

Новый светодиод должен идти в том же направлении, что и другие, чтобы ваш мультиметр включал каждый из них, когда вы проходитесь по ним последовательно мультиметром.

Когда вы убедитесь, что все светодиоды в правильном направлении, припаяйте боковые стороны нового светодиода, используя паяльник и слегка подплавливая шарики припоя, которые вы поместили ранее, и концы нового чипа прилипнут к припою.

Проверьте свою работу, используя мультиметр, чтобы снова подсветить чип и убедитесь, что все они расположены в одном направлении (см. второе изображение).

Шаг 7: Собираем лампу

Аккуратно поместите лампу обратно в прозрачную капсулу, как она располагалась до этого и следя за тем, чтобы ничто не закорачивалось и не было сдавлено.

Теперь, когда вы проверили все светодиоды и электронику, привинтите лампочку и посмотрите, загорается ли она.
Если вы видите свет, значит, что вы преуспели.

Я полагаю, что лампочки ломаются из-за плохих светодиодов, так как я уверен, что для их сборки в Китае использовались самые дешевые и низкокачественные чипы.

Шаг 8: Дополнение. Если вы хотите починить лампочку, но у вас нет светодиодного чипа

Я возился с одной из своих лампочек, которые я ремонтировал, и думал о том, что у кого-то может не быть под рукой светодиодного чипа. Если у вас нет светодиодных чипов для замены, вы можете просто закорачивать то место, где был светодиодный чип, чтобы замыкать цепь. В цепочке не будет всего одного светодиодного чипа, и это не будет иметь большого значения, если сгорела всего лишь пара чипов.

В результате будет меньше люменов (общее количество света, получаемого в итоге), потому что будут отсутствовать некоторые светодиоды. Это создаст нагрузку на другие светодиоды, так как они восполнят отсутствие пропущенных светодиодов. Это будет обходным путем, но я рекомендую всё же заменять отсутствующие светодиоды новыми.

Ремонт светодиодных ламп своими руками

Содержание

1. Что такое светодиодная лампа?
2. Как работает светодиод?
3. Основные составляющие части LED-лампы
4. Работа лампы и поиск неисправности
5. Замена светодиода
6. Другие неисправности

Что такое светодиодная лампа?

Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы. Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Пиковый прямой ток (IFPM)	260 мА
Прямой ток (IFM)	180 мА
Обратное напряжение (VR)	5 В
Рассеиваемая мощность (PD)	0,63 Вт
Угол рассеивания света	120°
Тип линзы светодиода	Прозрачный
Рабочая температура (TOPR)	-40°С – +85°С
Температура хранения (TSTG)	-40°С – +100°С
Температура пайки (TSOL)	260°С

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

Основные составляющие части LED-лампы

1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп — угол рассеивания должен быть как можно больше).
2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них: Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые «превращают» его в свет. Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

В большинстве современных ламп — источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп — именно перегорание светодиодов. Чаще всего — одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов — на дисплее мультиметра будет только цифра «1», диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока — температура пайки 260°С (в течение не более двух секунд).

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить «живые» светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие «незначительные» поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или «холодной» пайки.

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция «модульного» ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов «Masteram» вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять «старую» отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Нравятся наши статьи? Тогда вы точно зацените видео на эту тему!

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Как пользоваться мультиметром (для начинающих)

Будь то ваш смартфон, компьютер, колонки или обычная лампочка, каждому электрическому устройству для работы требуется определенное количество электроэнергии. Это электричество необходимо регулировать, чтобы ваше устройство работало должным образом. Слишком много и устройство сломается; слишком мало, и это может не работать вообще.

Мультиметр — это инструмент, используемый для измерения количества электричества, проходящего через определенный компонент, путем измерения тока (ампер), электрического давления (напряжения), сопротивления (Ом) и непрерывности.

Если вы заинтересованы в проверке, поиске и устранении неполадок или проектировании электроники/электрики своими руками, мультиметр — это необходимый инструмент, который вам необходим.

Знакомство с мультиметром

Прежде чем что-либо измерять с помощью этого устройства, вам сначала необходимо ознакомиться с основными частями и функциями мультиметра.

Дисплей/Шкала: На дисплее или шкале вы увидите значения ваших измерений.

Поворотный переключатель: Поворотный переключатель позволяет пользователю переключаться между типами измерений, которые он пытается протестировать. Это будет включать ценные измерения, такие как напряжение, сопротивление и ток.

Функциональная кнопка: Некоторые значения, заданные поворотным переключателем, могут иметь несколько функций. Используйте функциональную кнопку для переключения между этими функциями.

Входные гнезда: Во входные гнезда вы будете вставлять тестовые щупы. Большинство мультиметров имеют три входных разъема. Мультиметры обычно поставляются с двумя тестовыми щупами. Черный тестовый щуп всегда будет вставлен во входной разъем COM (общий). Если вы не пытаетесь измерить ток, который измеряется более чем одним ампером, ваш красный тестовый щуп всегда должен быть вставлен в крайний правый входной разъем, где он может измерять напряжение, сопротивление, непрерывность и токи, измеряемые в миллиамперах.

Связанный материал: Что нужно учитывать перед покупкой мультиметра

Обучение через практическое применение мультиметра

Лучший способ научиться — подать заявку. Сегодня вы научитесь пользоваться мультиметром, измерив значения этого самодельного аварийного блока питания модема.

Цель проста. Возьмите 20-вольтовую аккумуляторную батарею для электроинструмента и понизьте ее напряжение, чтобы оно соответствовало требованиям к питанию 12-вольтового модема. В этом проекте будет использоваться понижающий преобразователь (понижающий преобразователь), диод, несколько проводов и, конечно же, мультиметр.

Для тех, кому интересно, понижающий преобразователь (схема с красным светящимся светодиодом на картинке) используется для регулировки и понижения напряжения источника питания. Тот, что на картинке, предварительно построен; Вы можете легко купить его в любом магазине электроники!

Как пользоваться вольтметром

Напряжение является одним из наиболее распространенных измерений, которые вам необходимо измерить. Напряжение – это разность электрических потенциалов между двумя точками. Как и давление воды в садовом шланге, напряжение — это электрическое давление, которое пропускает ток через цепь.

Давайте измерим напряжение, предварительно проверив, находятся ли ваши тестовые щупы в настройках по умолчанию. Черный тестовый щуп должен быть вставлен в COM-порт, а красный тестовый щуп — в крайний правый порт. Используйте поворотный переключатель, пока он не совпадет с символом V (напряжение).

Если вы измеряете устройство/цепь с батарейным питанием, убедитесь, что на дисплее отображается символ постоянного тока. Если вы тестируете что-то, что не питается от аккумуляторной батареи, например бытовую технику (холодильник, стиральную машину, электрический вентилятор), нажимайте функциональную кнопку, пока на дисплее не появится индикация готовности к считыванию переменного тока.

Наш проект питается от аккумулятора электроинструмента, это означает, что мы используем значения постоянного тока нашего мультиметра. Чтобы измерить, какое напряжение выходит из понижающего преобразователя, прикоснитесь черным щупом к отрицательному (-) выходу, а красным щупом — к положительному (+) выходу цепи понижающего преобразователя.

Отлично! Похоже, что понижающий преобразователь выдает именно те 12 вольт, которые нужны нашему 12-вольтовому модему. Это означает, что понижающий преобразователь не нуждается в настройке.

Другим элементом, обычно измеряемым по напряжению, являются аккумуляторы. На рисунке ниже показана батарея 18650, обеспечивающая около четырех вольт. Если напряжение показывает отрицательный знак, это просто означает, что ваши тестовые щупы необходимо поменять местами.

См. также: Как проверить напряжение с помощью мультиметра

Как измерить ток

Ток — это скорость потока электронов из одной точки в другую. Как мы обсуждали ранее, если напряжение — это давление воды в вашем садовом шланге, то ток — это сама вода, выталкиваемая из шланга.

Для измерения тока вам понадобится схема под напряжением. Измерение тока может быть немного сложным, поскольку вам нужно сделать мультиметр частью самой схемы. Таким образом, вам придется вставлять свои тестовые щупы таким образом, чтобы добиться этого.

Посмотрим, сколько тока потребляет наше устройство. Установите поворотный переключатель на измерение «мА» (миллиампер). Если вы не уверены, лучше вставьте красный тестовый щуп во входное гнездо «10А» мультиметра и установите поворотный переключатель на измерение «А» (амперы) на всякий случай. Если ваши показания даже не регистрируют полный ампер, вставьте красный тестовый щуп обратно во входное гнездо по умолчанию и установите поворотный переключатель на измерение в миллиамперах.

Как видите, провод был отсоединен от понижающего преобразователя, что сделало наш мультиметр частью схемы. На дисплее отображается небольшое значение 1,07 миллиампер, как и ожидалось, поскольку устройство не используется. Как только ваше устройство начнет использоваться, ожидайте, что значения повысятся.

Как пользоваться омметром

Сопротивление измеряется в омах, отсюда и название омметра. Сопротивление — это свойство материала, которое затрудняет прохождение тока. Это похоже на то, когда ваш садовый шланг забит грязью, что затрудняет выход воды.

Все материалы имеют определенный уровень сопротивления электричеству. Резина имеет высокое сопротивление, поэтому ее используют для изоляции проводов. Медь имеет очень малое сопротивление, поэтому медные провода используются для передачи электричества.

В аварийном блоке питания модема DIY используется диод для защиты от обратной полярности. Диод подобен водяному обратному клапану: он пропускает ток в одном направлении и блокирует ток, если он пытается пройти в противоположном направлении.

Маркировка на диоде неразличима. Омметр может определить, правильно ли ориентирован диод.

Установите поворотный переключатель на символ Ω (омега), означающий омы, затем с помощью измерительных проводов проверьте, измеряет ли он какое-либо сопротивление.

Омметр показывает ноль. Это означает, что такая ориентация диода обеспечивает нулевое сопротивление, когда ток течет по проводу, к которому прикасается черный щуп.

Если испытательные щупы перепутаны, показания омметра составляют около 2,4 МОм (обратите внимание на символ М на дисплее). Это означает, что такая ориентация будет блокировать (сопротивляться) прохождению тока через цепь.

Помимо диодов, одним из самых распространенных элементов для измерения с помощью омметра, конечно же, является резистор. В отличие от диода, резистор будет блокировать (сопротивлять) ток независимо от того, в какой ориентации вы используете тестовый щуп. На изображении ниже резистор имеет сопротивление 465 Ом.

Как проверить непрерывность

Непрерывность на самом деле не является какой-либо ценностью. Тем не менее, это по-прежнему ценная тестовая функция мультиметра. Функция непрерывности проверяет, не нарушен ли ток устройства/цепи. Одним из наиболее распространенных применений функции непрерывности является проверка того, соединены ли две точки цепи или нет.

Для этого установите поворотный переключатель на символ волны/диода, как показано на рисунке ниже.

Нажимайте функциональную кнопку, пока на дисплее не появится символ волны/диода. Если вы коснетесь двух точек цепи (узла) и она издаст звук, значит, они соединены. Если мультиметр не издает звуков, точки не подключены, и у вас есть обрыв цепи.

Как видно из изображения выше, один из проводов к понижающему преобразователю не подключен. Мультиметр не издает звуков.

Теперь провод подключен. Мультиметр издает звук, указывающий на то, что две точки соединены.

Другим распространенным применением функции непрерывности является проверка того, не перегорел ли предохранитель (что привело к разомкнутой цепи) или все еще находится в рабочем состоянии.

Для тех, кто ищет новый мультиметр

Мультиметры бывают разных форм, размеров и конфигураций. Некоторые из них имеют дополнительные функции, которые делают мультиметр более функциональным. Если вы новичок, вам нужен мультиметр, который может измерять напряжение, силу тока, сопротивление, непрерывность, а также имеет функции, облегчающие чтение таких измерений.

Настоятельно рекомендуется выбрать мультиметр с цифровым дисплеем, истинным среднеквадратичным значением и функцией автоматического выбора диапазона, чтобы упростить тестирование.

Как проверить люминесцентные лампы с помощью мультиметра

В этом блоге объясняется, как проверить люминесцентные лампы с помощью мультиметра. Вам не нужно быть профессиональным электриком, чтобы проверить люминесцентную лампу. Мультиметр и несколько проводов — это все, что вам нужно для выполнения задачи. Теперь, когда вы проинформированы, вы можете сделать это самостоятельно. Проверьте свои люминесцентные лампы дома, если хотите.

Чтобы выполнить общий тест люминесцентных ламп:

1. Установите мультиметр в режим измерения сопротивления.
2. После этого наденьте черный провод на штифт люминесцентной лампы.
3. Поместите красную стрелку на противоположный крючок, чтобы проверить значение сопротивления.

Содержание

Как проверить люминесцентные лампы мультиметром?

Одним из самых дешевых способов освещения дома являются люминесцентные лампы. Для создания света они используют газ и электричество. Для проверки люминесцентных ламп мультиметром необходимо соблюдать инструкции с особой тщательностью. Чем больше вы осторожны, тем больше вы можете свести к минимуму вероятность опасностей.

• Вещи, которые вам понадобятся для выполнения этой задачи
• Вещи, которые вы должны сделать перед тестированием
• 3-этапная процедура

Вещи, которые вам понадобятся:

Было бы лучше, если бы в этом проекте у вас были в первую очередь следующие вещи: 90 003

• Цифровой мультиметр

• Люминесцентная лампа

• Тестер.

• Кусачки

Что необходимо сделать перед тестированием:

Ниже приведены некоторые важные моменты, на которые следует обратить внимание перед тестированием.

• Проверьте лампочку в другой лампе, чтобы убедиться, что она работает.

• Убедитесь, что автоматический выключатель не сработал.

• Осмотрите края колбы или трубки на темный цвет. Срок службы лампы сокращается, если они присутствуют.

• Убедитесь, что штифты не сломаны и не согнуты. Если это так, ток не будет течь в лампочку.

• Необходимо удалить пыль и ржавчину с держателей.

Проверка люминесцентных ламп с помощью мультиметра

Трехэтапная процедура:

Пройти трехэтапную процедуру несложно. Давайте без промедления углубимся в детали процедуры шаг за шагом.

1. Изменение режима сопротивления цифрового мультиметра:

Поверните шкалу мультиметра на символ, чтобы перевести его в режим сопротивления. На некоторых мультиметрах может быть жизненно важно установить максимальный диапазон. Некоторые мультиметры делают это автоматически. Затем подключите красный щуп к V/порту, а черный щуп к COM-порту.

Теперь мультиметр должен коснуться двух других концов щупа для проверки. Он должен быть не менее 0,5 цента. Это признак того, что мультиметр неисправен, если вы не получаете показания в этом диапазоне.

2. Проверьте люминесцентную лампу. И запишите показания:

Поместите красный провод на противоположный штырь лампы после правильной настройки мультиметра и черного провода на крючке. После этого запишите показания мультиметра. Значение должно быть больше 0,5.

3. Проверка напряжения:

Вы можете проверить результаты проверки сопротивления с помощью быстрой проверки напряжения. Переключите циферблат на символ переменного напряжения (V), чтобы перевести мультиметр в режим измерения напряжения.

После этого с помощью гибких проводов прикрепите штифты люминесцентной лампы к люминесцентной лампе. В это время подключите два провода мультиметра к свободным проводам. После этого запишите напряжение.

Мультиметр покажет вам напряжение, сравнимое с трансформатором лампы, если люминесцентная лампа работает правильно.
