Как проверить варистор: практическое руководство

Введение

Варистор – это электронный компонент, используемый для защиты электронных устройств от перенапряжения. Чтобы обеспечить надежность и долговечность устройств, важно проверить его исправность. В этой статье мы рассмотрим, как проверять варистор на плате мультиметром на исправность.

Теоретическая основа работы варистора

Принцип действия варистора основан на изменении его сопротивления в зависимости от приложенного напряжения. В нормальных условиях сопротивление варистора высоко, но при достижении напряжения пробоя оно резко снижается, предотвращая повреждение устройства. Варисторы могут быть разных видов, но наиболее распространенными являются металлооксидные варисторы (MOV).

Инструменты и оборудование для проверки варистора

Для проверки варистора понадобятся следующие инструменты:

  1. Мультиметр (или можно проверить варистор тестером)
  2. Осциллограф (при необходимости)
  3. Источник питания (при необходимости)

Подготовка к проверке варистора

  1. Отключите устройство от питания и аккуратно снимите варистор с платы.
  2. Визуально осмотрите варистор на предмет повреждений и износа. Выглядит ли варистор исправным?
  3. Определите тип варистора и его параметры, такие как номинальное напряжение и ток.

Практические шаги по проверке варистора с использованием мультиметра

  1. Установите мультиметр (или тестер) в режим измерения сопротивления и измерьте сопротивление варистора. В нормальном состоянии оно должно быть высоким.
  2. Чтобы проверить варистор на исправность с использованием мультиметра, измерьте напряжение пробоя варистора. Это значение должно соответствовать номинальному напряжению, указанному в спецификации.
  3. Сравните полученные результаты с номинальными значениями. Если они совпадают, варистистор скорее всего исправен. В противном случае, возможно, он поврежден или изношен.

Дополнительные методы проверки варистора (если применимо)

  1. Если есть доступ к осциллографу, можно проверить варистор на исправность с его помощью, наблюдая за изменением сопротивления в зависимости от приложенного напряжения.
  2. В некоторых случаях может потребоваться проверка варистора при подключении к источнику питания. В таком случае следует быть крайне осторожным и соблюдать меры безопасности, так как это может быть опасным.

Выводы и рекомендации по дальнейшему использованию варистора

  • Определите исправность варистора на основе результатов проверки. Если варистор исправен, его можно установить обратно на плату и продолжать использование устройства.
  • Если обнаружена неисправность, рекомендуется заменить варистор на новый или, при возможности, провести ремонт.
  • При работе с электронными компонентами всегда следует соблюдать меры предосторожности, чтобы избежать короткого замыкания или других повреждений.

Заключение

В данной статье мы рассмотрели, как проверить варистор на исправность на плате с использованием мультиметра. Своевременная проверка варисторов является важным элементом обеспечения безопасности и надежности электронных устройств. Будьте внимательны при работе с компонентами, соблюдайте меры безопасности и регулярно проверяйте состояние варисторов для оптимальной работы вашего оборудования.

Опубликовано: 2023-03-31 Обновлено: 2023-03-31

Автор: Магазин Electronoff

Тестер варисторов, супрессоров, стабилитронов, неоновых ламп, газовых разрядников, светодиодных матриц часть 1

В радиолюбительской практике нередко возникает необходимость проверки высоковольтных нелинейных элементов: варисторов, защитных диодов, высоковольтных стабилитронов, неоновых ламп, газовых разрядников, высоковольтных светодиодных матриц. В этом поможет предлагаемый вниманию читателей прибор.

Номенклатура элементов, используемых в радиоэлектронике, весьма широка и постоянно расширяется. Поскольку радиолюбителям приходится часто иметь дело с радиоэлементами, бывшими в употреблении, возникает необходимость проверки их исправности. Да и новые элементы желательно проверять, чтобы уменьшить вероятность возникновения отказов. Исправность многих радиоэлементов можно проверить с помощью мультиметра, для других существуют специализированные измерители и тестеры. Но есть радиоэлементы, определение исправности которых или их идентификация затруднены. В первую очередь, это высоковольтные элементы, такие как варисторы, супрессоры, неоновые лампы, как индикаторные, так и защитные, стабилитроны и некоторые другие. Это обусловлено тем, что для их проверки требуется источник высокого напряжения, которого обычно в лаборатории радиолюбителя нет. В некоторых случаях для этого можно использовать сеть 230 В, но это небезопасно. В такой ситуации поможет устройство, описание которого приводится далее.

Прежде чем переходить к описанию конструкции тестера, следует напомнить об элементах, для проверки которых он предназначен. Варистор (от лат. variable — переменный и resistor — резистор) — это полупроводниковый прибор, имеющий два вывода, сопротивление которого зависит от приложенного напряжения, т. е. его вольт-амперная характеристика — нелинейная (рис. 1). При превышении напряжением определённого порога, называемого классификационным напряжением UK, сопротивление варистора резко уменьшается в несколько десятков или сотен тысяч раз. Такая вольт-амперная характеристика обуславливает и основное назначение варисторов — защита различной радиоэлектронной аппаратуры, например, сетевых блоков питания, от бросков напряжения.

Рис. 1.  Вольт-амперная характеристика варистора



У распространённых варис-торов классификационное напряжение измеряют обычно при токе 1 мА. Это напряжение может быть от нескольких вольт до нескольких сотен и тысяч вольт. Самыми распространёнными являются варисторы с Uк = 100…500 В. Существуют ещё несколько основных параметров варисторов [1], но это, как и его конструкция, не тема этой статьи, поскольку для проверки исправности варистора в первую очередь необходимо определить именно классификационное напряжение.

Супрессор или защитный диод — полупроводниковый прибор на основе p-n перехода (одного или двух), он предназначен для ограничения напряжения на контролируемой цепи. Принцип его работы аналогичен стабилитрону, и он имеет аналогичную вольт-амперную характеристику, а один из основных параметров, по которому можно определить его исправность — напряжение пробоя. Супрессоры бывают несимметричные и симметричные. При различной полярности напряжения и небольшом токе можно определить напряжение пробоя и тем самым идентифицировать прибор или проверить его исправность.

Неоновые лампы, хотя и нечасто, но используются в различных электро- и радиоприборах как индикатор наличия сетевого напряжения, иногда на них делают релаксационные генераторы. У неоновой лампы есть несколько основных параметров, два из них — напряжение зажигания и напряжение горения.

Таким образом, для построения тестера потребуется источник высокого напряжения, который можно собрать на основе DC-DC преобразователя. Причём он должен обеспечивать постоянное выходное напряжение от 0 до 1000 В, быть безопасным, а значит, маломощным, не бояться короткого замыкания в нагрузке и обладать свойствами ограничителя тока, чтобы не вывести проверяемый элемент из строя. Такой преобразователь в готовом виде можно «добыть» в старом планшетном сканере для формата А4. Обычно преобразователь собран на отдельной печатной плате и предназначен для питания цилиндрической люминесцентной лампы, которая освещает копируемое изображение или текст.

Рис. 2. Внешний вид преобразователя



Рис. 3. Схема преобразователя



Внешний вид одного их таких преобразователей показан на рис. 2. Он часто размещается на подвижной каретке, на которой закреплена лампа. Схема этого преобразователя
показана на рис. 3. Нумерация элементов соответствует маркировке на печатной плате. Номинальное напряжение питания преобразователя — 12 В. Он является резонансным и работает на частоте несколько десятков килогерц. Схемы других аналогичных преобразователей могут незначительно отличаться. На выходе преобразователя установлен балластный конденсатор С2, который ограничивает выходной ток в случае возникновения короткого замыкания в нагрузке. Таким образом, этот преобразователь не боится коротких замыканий, что очень важно.

Рис. 4. Схема тестера варисторов, супрессоров и т. п.



На основе преобразователя можно сделать несложный тестер варисторов, супрессоров и т. п., схема которого показана на рис. 4. Диод VD1 защищает устройство от неправильной полярности питающего напряжения. Конденсатор С1 необходим, если такого конденсатора нет на плате преобразователя. Выходное напряжение преобразователя выпрямляет диодный мост VD2, конденсатор С2 сглаживает пульсации. Такой преобразователь работоспособен в большом интервале питающих напряжений, причём выходное напряжение практически линейно зависит от напряжения питания. Эта зависимость (без нагрузки) показана на рис. 5.

Рис. 5. Зависимость выходного напряжения от напряжения питания преобразователя



Пользуются таким тестером следующим образом. К гнёздам Х1 и Х2 подключают проверяемый радиоэлемент, к гнёздам XS2 — вольтметр. Чтобы он не влиял на результат измерения напряжения, его входное сопротивление должно быть не менее 10 МОм, желательно с автоматическим выбором пределов измерения напряжения, иначе измерения превратятся в мучения. Поэтому подходящими будут мультиметры серии aPpA. Затем от регулируемого источника питания 3…12 В с максимальным выходным током до 200 мА подают напряжение, начиная с минимального. Плавно увеличивают напряжение и контролируют напряжение вольтметром. По изменению напряжения можно судить о параметрах элемента. Для варисторов рост напряжения должен резко замедлиться при достижении классификационного напряжения. Для супрессора рост напряжения практически прекратится.

В этом тестере можно применить любой выпрямительный мост с максимальным допустимым напряжением не менее 1000 В, к тому же он должен быть работоспособен на частоте несколько сотен килогерц. Диод VD1 может быть любым выпрямительным с допустимым прямым током не менее 300 мА. Конденсатор С1 — оксидный, С2 — керамический или плёночный высоковольтный, такие конденсаторы используются в драйверах КЛЛ.

Следует отметить, что этот тестер можно использовать как временный, поскольку пользоваться им не очень удобно из-за того, что приходится вручную изменять напряжение, а выходное напряжение ничем не раничено. К тому же процесс измерения желательно хотя бы частично автоматизировать.

Продолжение следует

Автор: И. Нечаев, г. Москва

Как проверить варистор? Best Guide In 2023

Источник изображения Electronics Hacks

Варисторы играют важную роль в электрических цепях. Они защищают цепь от скачков напряжения и других непредвиденных событий, которые могут произойти в электрических цепях. Если вас интересуют вопросы, связанные с электричеством, вы должны знать, как тестировать варисторы . Эти знания пригодятся в самых разных ситуациях.

Одной из таких ситуаций является устранение неполадок в электрической цепи для решения конкретной проблемы. Другой сценарий — когда вы только что купили варистор и хотите убедиться, что он в идеальном рабочем состоянии.

Продолжайте читать, пока мы описываем четкие шаги по тестированию варистора. Помимо шагов, мы также порекомендуем советы по безопасности, которые следует учитывать при проведении тестов.

Содержание

Зачем мне тестировать варистор?

Как и большинство электронных компонентов, варисторы не всегда совершенны на 100%. Бывают случаи, когда они ухудшаются с точки зрения производительности. Новый варистор также может иметь один или несколько заводских дефектов. Учитывая роль безопасности, которую варистор играет в электрической цепи, важно проверить его.

Вот основные причины, по которым вам следует проверить варистор.

  • Для обеспечения безопасности цепи: Как мы уже упоминали, основной функцией варистора является защита цепи от скачков напряжения. Проверив его, вы будете уверены, что ваша схема полностью безопасна. Другими словами, тестирование устраняет вероятность возникновения ложного чувства безопасности.
  • Чтобы быть уверенным в работе и функционировании: Как и при любом другом типе испытаний, вы будете делать это на варисторе, чтобы убедиться, что он находится в идеальном рабочем состоянии или форме. Вы никогда не узнаете, что варистор работает, если не проверите его.
  • Для диагностики цепи. Это еще одна распространенная причина, по которой следует рассмотреть возможность проверки варистора. Проблема в цепи может быть связана с неисправными электронными компонентами. Варисторы могут быть среди неисправных компонентов, над которыми необходимо работать или даже заменять.
  • В соответствии с законами и постановлениями: вы можете тестировать варисторы только для того, чтобы соответствовать постановлениям вашей юрисдикции. Это может быть ваша организация или даже район.

Проверка варисторов с помощью мультиметра

Основным методом проверки варистора является использование мультиметра. Здесь вам нужно будет узнать внутреннее сопротивление варистора, и он подскажет, исправен ли прибор или нет.

Для проведения тестов вам потребуются следующие инструменты и оборудование:

  • Мультиметр
  • Припой
  • Спецификация
  • Флюс

Зачем мне паяльник? Что ж, это может пригодиться, когда вы захотите отключить варистор от цепи. Хотя можно проводить измерения, не снимая варистор, наша цель — повысить точность процесса тестирования.

Технический паспорт — это документация по продукту от производителя. Он даст вам все подробности и характеристики устройства, на котором стоял варистор. Вы также будете знать ожидаемое сопротивление варистора.

Во время измерения необходимо сверить значение на варисторе и значение в таблице данных. Значение не должно быть больше или меньше 10% от того, что есть на листе.

Шаг 1: Отключите варистор от источника питания

Как и при выполнении любой другой электронной процедуры, вы должны начать с отключения варистора от источника питания. Это ключевая мера безопасности, чтобы защитить вас от поражения электрическим током.

Вы сделаете это, просто отключив питание. После этого вы можете отключить устройство от розетки или розетки.

Не приступайте к работе с устройством сразу после отключения питания. Вместо этого дайте ему несколько минут (20 минут). Этот период даст устройству время для потери тока утечки и электрического заряда, следовательно, будет безопасно работать.

Шаг 2: Отключите варистор от цепи

В большинстве случаев варисторы встроены в печатные платы. Как мы уже упоминали, вы можете получить точные значения только в том случае, если вы отделите его от остальной части схемы.

Вы будете использовать паяльник, чтобы безопасно отсоединить варистор от остальной части печатной платы. Убедитесь, что вы знаете, как использовать этот инструмент, так как любая ошибка может повредить всю печатную плату. И это относится ко всем другим паяльным инструментам, которые вы можете использовать. Вы также можете использовать кусачки и кусачки, если уверены в своих навыках.

Перед отсоединением обратите внимание на положение и конфигурацию варистора в цепи. Это гарантирует, что вам будет легче вернуться после тестирования.

Шаг 3: Настройка мультиметра

Теперь, когда у вас есть готовый варистор, пора заняться мультиметром. Так как мы будем проверять внутреннее сопротивление варистора, вам придется установить мультиметр в режим сопротивления.

Вы умеете пользоваться цифровым мультиметром? Вы можете выбирать различные настройки, поворачивая переключатель, что позволит вам тестировать различные режимы, будь то электрический ток, напряжение или сопротивление. Вы также сможете увидеть единицы измерения. Поскольку наше внимание сосредоточено на сопротивлении, единицы измерения будут в омах (Ом).

Для большинства цифровых мультиметров необходимо выбрать диапазон сопротивления. Диапазон всегда будет зависеть от ожидаемого значения сопротивления, как указано в таблице данных. Например, оно может находиться в диапазоне от 10 Ом до 100 Ом.

Шаг 4: Измерьте мультиметр

На этом шаге вы получите значение сопротивления варистора. Для этого просто прикоснитесь двумя щупами мультиметра к выводам варистора. Я думаю, вы знаете, что щупы имеют цветовую маркировку, соответствующую полярности выводов. Красный щуп для положительной клеммы, а черный щуп для отрицательной клеммы.

Не используйте другие проводники для прикосновения щупов к выводам варистора. Это может поставить под угрозу точность результатов, поскольку проводники могут иметь собственное внутреннее сопротивление.

Шаг 5 Наблюдайте и анализируйте показания мультиметра

Теперь пришло время записать показания мультиметра после выполнения подключений, как мы указали в предыдущих шагах.

Начните с проверки показаний, когда на варистор не подается напряжение. Ожидается, что вы должны получить самое высокое сопротивление. Низкое значение сопротивления на мультиметре является признаком того, что варистор может иметь серьезную проблему, которую необходимо устранить.

В противном случае вы должны чувствовать себя комфортно, когда показания значительно выше. Однако оно должно находиться в пределах фактического значения сопротивления, указанного в паспорте производителя.

Шаг 6: Подайте напряжение на варистор

На предыдущем шаге мы проверили сопротивление варистора, когда он не подключен к какой-либо цепи. На этот раз мы применим некоторое напряжение. Создайте простую цепь на 5 вольт и пусть варистор будет ее частью. Небольшой батареи должно быть достаточно, чтобы дать вам 5 В, которые вам понадобятся для тестирования.

Не забывайте подключать мультиметр к варистору

Шаг 7: Запишите показания

Наблюдайте за показаниями мультиметра даже после подачи некоторого напряжения на варистор. Наиболее очевидным наблюдением, которое вы должны сделать, является значительное падение номинала резистора. Однако, если показания сопротивления на мультиметре остаются высокими, проблема может заключаться в вашем варисторе.

Если есть возможность, можно попробовать увеличить напряжение на варисторе, наблюдая за показаниями. Сопротивление должно снижаться при каждом увеличении напряжения питания.

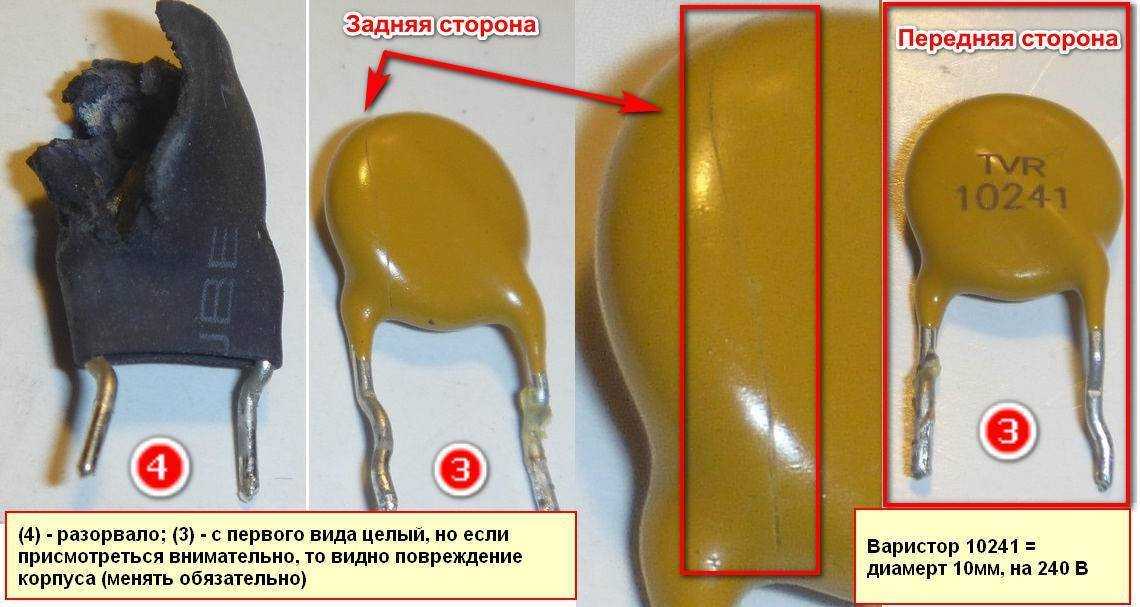

Визуальный осмотр варистора

Источник изображения wikipedia

Помимо описанных выше шагов, вы можете проверить варистор, чтобы определить его состояние. Проверьте на наличие любых признаков физического повреждения, таких как трещины и коррозия. Имейте в виду, что поврежденный варистор не будет работать должным образом.

Если вы обнаружите какие-либо признаки повреждения, вам следует перейти к и купить новый варистор для вашего приложения.

Можно ли использовать мультиметр Fluke для проверки варистора?

Да, вы можете использовать мультиметр Fluke, если у вас нет цифрового мультиметра, как описано выше. Для этого начните с того, что мультиметр находится в режиме сопротивления. Оттуда вы можете подключить его щупы к клеммам варистора.

Показания сопротивления на мультиметре должны оставаться постоянными независимо от напряжения. Если он меняется, то это признак поврежденного варистора. Возможно, вам потребуется провести дополнительную диагностику, чтобы выявить проблему.

Вывод

Теперь вы знаете все, что влечет за собой тестирование варистора. Используя правильные инструменты и следуя шагам, которые мы здесь обсуждали, вы сможете успешно пройти тесты. При этом не забывайте соблюдать все необходимые меры предосторожности при работе с электричеством. Например, наденьте защитное снаряжение и проводите процедуру в хорошо освещенном помещении. Если вы не уверены, подумайте о том, чтобы обратиться за помощью к профессиональным электрикам.
