Как разобрать обратный клапан для воды: Как разобрать клапан стиральной машины

Как разобрать клапан стиральной машины

Примеси, содержащиеся в водопроводной воде, могут настолько «забить» впускной клапан автоматической стиралки, что прочистить его можно будет только после полной разборки. Когда с работой сталкивается новичок, ему кажется, что проще поставить новую деталь, чем промыть устройство. Это не так, при должной сноровке можно буквально за 15-20 минут «реанимировать» старую запчасть, восстановив работу машинки.

Лучше почистить клапан или заменить?

Отдельные внутренние детали стиралок нуждаются в периодической чистке. Это все фильтры, насос, патрубки и прочие элементы. Разобрать клапан стиральной машины, чтобы промыть его, не так сложно, как кажется на первый взгляд.

Через впускной клапан вода заливается в машинку. Большая часть примесей: песок, частицы мусора, ржавчина, оседают на входном фильтре и мембране. Поэтому неудивительно, что через несколько лет эксплуатации стиралка начнет наполняться все медленнее и медленнее, указывая на засор детали. На разных моделях стиральных машин клапаны отличаются. На старых Самсунгах, Индезитах стоят одиночные устройства. На современных стиралках обычно установлены детали двойного типа. Также встречаются тройные и четверные клапаны.

Заливной клапан состоит из катушки, чувствительной мембраны, штока, пружинки и механизма, ответственного за срабатывание заглушки. Конструкция функционирует за счет давления водопровода. Чтобы проверить исправность детали, потребуется мультиметр. Тестер следует перевести в режим омметра и приложить его щупы к контактам элемента. Рабочий «электромагнит» выдаст сопротивление в пределах 3-4 кОм.

Заметив, что катушка электромагнитного клапана деформирована, сразу меняйте элемент целиком, иначе может сгореть плата управления машины.

Что еще может приключиться с впускным клапаном? Когда машинка стоит в холодном помещении, вода в устройстве иногда замерзает, а пластиковый корпус элемента –трескается. В данной ситуации обязательно ставить новую деталь.

Если засорился только входной фильтр клапана подачи воды, все будет еще проще. Достаточно только отцепить наливной шланг от корпуса, с помощью пассатижей вытащить забившуюся сеточку, хорошо промыть ее и установить обратно. Когда дело в более глубоком засоре, придется разобрать деталь.

Ход разборки

Неважно, одиночный, двойной или тройной впускной клапан установлен на вашей стиральной машине. Ход разборки в любом случае будет одинаков. Разница лишь в том, что придется снимать не одну катушку, а, например, две, и так далее. В процессе работы потребуются следующие инструменты:

• шлицевая отвертка;
• плоскогубцы.

Чтобы разобрать клапан стиральной машины, необходимо:

• с помощью отвертки снять катушку (или катушки, если устройство двойного или тройного типа), поддев ее снизу вверх;
• плоскогубцами извлечь корпус, в котором спрятан шток с пружинкой. Важно действовать аккуратно, чтобы не повредить составляющие клапана;

Если штоки не поддаются, обработайте их аэрозольной смазкой WD-40, подождите 5-10 минут и повторите попытку.

• отцепить от корпуса штока мембрану. Она должна быть чистой, если имеются следы ржавчины, их обязательно счистить;
• вытащить шток и металлическую пружинку. Иногда мусором забиваются и эти части клапана подачи воды. Осмотрите элементы и прочистите.

На этом разборка впускного клапана СМА будет завершена. Осмотрите мембрану, она должна быть целой, без каких-либо повреждений. Прочистив все составляющие, можно собрать деталь и проверить ее на работоспособность. Сборка выполняется в обратном порядке.

На место ставится пружинка, кладется мембрана, вкручивается шток. Затем вручную надевается катушка. Чтобы проверить, работает ли устройство, достаточно подать на катушки напряжение 220 Вольт.

На старых стиралках установлены немного отличающиеся клапаны, у них катушка закреплена саморезами. Поэтому перед снятием необходимо выкрутить все крепежные болтики. Дальнейший ход разборки будет таким же: нужно достать шток и прочистить мембрану с пружинкой.



• Поделитесь своим мнением — оставьте комментарий

Обратный клапан на вибрационный насос – обзор вибрационных насосов, преимущества и недостатки оборудования

24 Марта 2022

Просмотров:  2242704

Время чтения:  8 минут

Содержание

Вибрационный насос. Обзор, характеристики, принцип работы

Виды вибрационных насосов для воды

Обратный клапан. Зачем он нужен?

Правила выбора насоса для колодца

Где можно применить мини – насос для перекачки воды?

Рекомендации по выбору частотных преобразователей для насосов водоснабжения и отопления

Коротко о главном

Жители дачных и загородных домов используют немалое количество воды для удовлетворения хозяйственно-бытовых нужд. При отсутствии центрального водоснабжения, вопрос о приобретении насоса стал весьма актуальным. Насосное оборудование хорошо себя зарекомендовало и обеспечивает постоянную подачу воды. Самым популярным является вибрационный погружной насос. Они не нуждаются в особом уходе, имеют минимальные энергозатраты и невысокую цену. По истечении некоторого времени, потребителя начинает волновать вопрос о снижении напора воды. Обратный клапан на вибрационный насос и резиновый поршень в процессе работы изнашиваются. Что делать и как решить этот вопрос, поговорим далее.

Обратный клапан. Монтаж

Вибрационный насос. Обзор, характеристики, принцип работы

Преимущества использования

Такой тип гидрооборудования используется давно. Производители вносят свои изменения в конструкцию устройства, улучшают характеристики и производительность.

На рынке представлено огромное количество моделей, которые могут справиться со многими проблемами: перекачивание воды из источника (колодец, озеро, река), резервуаров большого объема, откачивание воды из погребов и скважин.

• Продуктивность – главная характеристика любого гидронасоса. Выбирая оборудование, необходимо учитывать количество жидкости, которое может дать источник за один час или восполниться за это время. Производители указывают производительность в пределах от 350 литров в час до 3000.
• Напор воды – рассчитывается глубина всасывания воды для обеспечения нормального давления, необходимого для потребителя. Минимальное значение напора при потерях в 20% равно 40 метрам.

Один из вариантов качественного оборудования Джилекс Малыш 240 Вт.

Насос погружной «Бавленец» БВ-0,12-40-У5, 10м. Нижний забор

• Водозабор в насосе – крайне важный момент. Если располагается снизу насоса, то возможно засасывание песка. Поэтому такое устройство лучше всего использовать для перекачивания грязной воды из подвала или колодца. Располагают около 100 сантиметров выше дна. Необходимо следить за наличием воды в источнике, так как насос может перегреться.
• Защита от перегрева – предусмотрена в случае заклинивания поршня или скачка напряжения в сети. При верхнем водозаборе термозащиты практически нет. Насос охлаждается окружающей средой, поэтому риск перегрева минимальный. В модели «Малыш» с нижним забором воды более усовершенствована защита. Если обмотки сердечника нагреваются, гидронасос автоматически отключается и после остывания, включатся снова.

Недостатки или слабые места

• Холостой ход или сухой – если гидронасос не имеет термозащиты, то есть риск перегрева обмотки. Это может произойти в том случае, когда он погружен в воду, но работает несколько секунд на холостых оборотах. Если его и вовсе не погружать, но включить, то ущерб будет очевиден.

Скважинный насос «Малыш»

• Резьба соединений ослабевает – насос при работе вибрирует, поэтому крепление поршня и обратных клапанов постепенно раскручивается. Желательно сразу после покупки оборудования сменить гайки.
• Разрушение болтов – корпус изготовлен из сплава алюминия, болты, хоть и покрыты цинком, но при контакте с водой быстро разрушаются.
• Детали из резины повреждаются при контакте с песком. Как результат, снижение продуктивности и эффективности оборудования.
• Обратный клапан – после приобретения насоса, все крепления необходимо отрегулировать: подкрутить или ослабить.
• Чувствительны к снижению напряжения – при падении всего на 10%, продуктивность снижается почти в два раза.

Нужен ли обратный клапан на вибрационный насос? По мнению потребителей, основная задача элемента состоит в том, чтоб препятствовать смешиванию воды. Она не должна сливаться назад, а идти прямо в водопровод. При открывании крана, не придется ждать пока поступит вода, вытесняя воздух.

Виды вибрационных насосов для воды

В магазинах можно встретить много моделей разных производителей. Все они имеют качественную сборку и вполне удовлетворяют потребителей.

«Малыш»

Среди всего выбора гидрооборудования, наибольшей популярностью пользуется «Малыш». Цена не завышена, качество на должном уровне, но разного рода поломки все же с ним случаются.

Насос «Малыш» гудит, но не качает воду

Причинами могут быть:

• Неустойчивое крепление болтов – нужно разобрать корпус и как можно крепче затянуть болты и гайки.
• Обратный клапан насоса «Малыш» – разрыв клапана, как следствие износа. Предстоит замена на новый, учитывая его диаметр. Обратный клапан для насоса «Малыш» стабилизирует давление в системе, препятствует утечке воды или остановке гидрооборудования.
• Поломка штока – самая сложная. Если он сломан или есть деформация, то его заменить нет возможности.

Горит электрокабель и выбиваются пробки

Поломка может свидетельствовать об неисправности кабеля насоса или о том, что сгорела обмотка якоря. Эти детали легко сметить на новые.

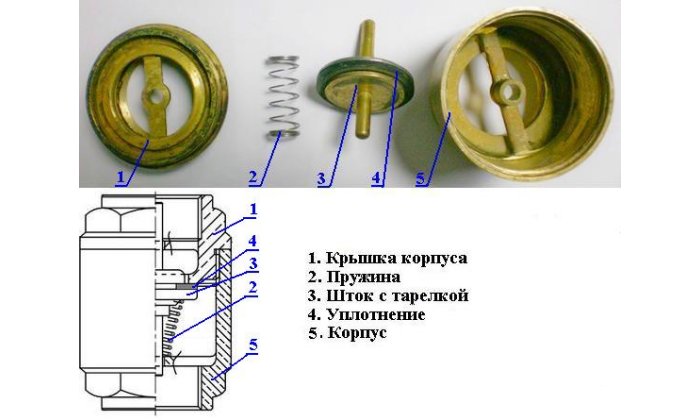

Обратный клапан для насоса

Сильная вибрация

Главная причина такого состояния – это работа помпы в холостую. В этом случае отделяется магнитная составная часть агрегата. Стучать может отделившийся компаунд. Необходимо разобрать насос, использовать герметик и вернуть все на свои места.

Помпа качает, но слабо

Явной причиной может быть малый зазор между вибратором. Необходимо добавлять шайбы до того момента, пока напор воды будет оптимальным или же подкрутить расшатанные гайки.



Поломка реле давления

Если используется реле давления, то его необходимо правильно настроить. Так как именно автоматика является причиной сгорания гидронасоса.

Обратный клапан. Зачем он нужен?

Обратный клапан на вибрационный насос не дает возможности воде течь в обратном направлении. Благодаря ему, не подсасывается воздух и при открытии крана, потребитель получает воду. Когда монтируется насос в скважину или колодец, обратный клапан является необходимым элементом.

Он подбирается с необходимой модели индивидуально (например, для «Малыша», «Ручейка» или Grundfos). Больше всего пользуются спросом пружинные клапана, изготовленные из латуни – прочного и долговечного материала. Обратный клапан с откидным механизмом для погружного агрегата сделан из металла или синтетических полимеров.

Правила выбора насоса для колодца

Необходимо определиться с типом агрегата: поверхностный или погружной. Погружные насосы более приемлемы для использования в колодце. Они не шумят, защищены от замерзания и не доставляют особых хлопот за период своей работы. В диаметре они больше, чем насосы для скважины и имеют внутреннее охлаждение мотора. Оснащаются поплавковым выключателем, который регулирует уровень жидкости. Автоматика для погружного насоса устанавливается в помещении. На напорный патрубок устанавливается обратный клапан. Из недорогих моделей пользуется популярностью «Ручеек». Обратный клапан на насос «Ручеек» часто выходит из строя из-за попадания маленьких камней или других крупных элементов, поэтому целесообразно устанавливать фильтр с мелкой сеткой.

Устройство вибрационного насоса «Ручеек»

Где можно применить мини – насос для перекачки воды?

Многие производители выпускают мини – насосы для перекачивания воды.

Бытовые агрегаты компактны и потребители к ним не предъявляют больших требований. Насосы «мини» могут не только перекачивать воду, но и применяться в строительстве. Их главная особенность состоит в том, что они потребляют мало электроэнергии и просты в использовании. Мини помпы могут применяться в автомойке, в поливе сада-огорода, использоваться в бассейнах, перекачивать жидкость с одного резервуара в другой.

Рекомендации по выбору частотных преобразователей для насосов водоснабжения и отопления

Насосное оборудование, предназначенное для отопления и водоснабжения, имеют высокую производительность, но и большие энергозатраты на эксплуатацию. Для уменьшения затрат и для продления срока службы оборудования, насосы комплектуются частотным преобразователем. Его можно отдельно приобрести в специализированном магазине. Производители обычно указывают в техпаспорте, к какой модели подойдет той или иной преобразователь.

Коротко о главном

Вибрационный насос — необходимая установка для нормального водоснабжения, но без обратного клапана есть риск, открутив кран, дожидаться пока потечет вода. Кроме того, может уменьшится напор, что крайне нежелательно для бытовой техники. Насос используется не только для снабжения водой в доме, но и для полива сада-огорода, и для других хозяйственных нужд. Агрегаты выполнены из прочных материалов, легкие в эксплуатации, не сложные в ремонте и доступные по цене.

Выбрать вибрационный насос Вы можете тут.

Как вы считаете, есть ли в насосе «Малыш» важный элемент – обратный клапан или же его устанавливать необходимо самостоятельно?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Обратные клапаны 101: Простое руководство

Предполагается, что к 2026 году будет создано 140 000 новых инженерных рабочих мест.

Даже при таком большом количестве вакансий важно продолжать как можно больше учиться, чтобы вы могли быть ценным сотрудником, где бы вы ни оказались.

Если вы еще не знаете, как работают обратные клапаны, этот пост для вас. Мы создали это руководство, чтобы научить вас, что такое обратный клапан, как его использовать и как выбрать лучший клапан для проекта.

Продолжайте читать, чтобы узнать больше об этом важном компоненте многих систем.

Что такое обратные клапаны?

Обратный клапан представляет собой двухходовой клапан, через который воздух или жидкость текут в одном направлении. Они могут быть открытыми или закрытыми в зависимости от давления и направления потока в трубах.

Существует несколько различных типов обратных клапанов, каждый из которых имеет свое применение. Одним из самых больших преимуществ этого клапана является то, что они работают автоматически, поэтому после их установки не требуется никаких действий.

Как использовать обратные клапаны

Каждый тип обратного клапана делится на две основные категории, на которых мы сосредоточимся здесь.

Нормально открытый

Нормально открытый обратный клапан позволяет среде свободно течь через него из одного направления в другое. Однако при наличии обратного потока клапан закроется из-за давления на этом конце клапана.

Прекрасным примером использования этого типа клапана может быть станция водоподготовки. В этом случае важно, чтобы вода текла только в одном направлении, чтобы не загрязнять чистую воду.

Нормально закрытый

Нормально закрытые обратные клапаны предотвращают поток воздуха или жидкости до тех пор, пока не будет создано определенное давление. Это известно как давление срабатывания. Обратные клапаны могут быть изготовлены для удовлетворения любого необходимого давления открытия.

Примером использования этого типа значения является сливная труба для предотвращения перегрузки системы. Как только система начинала создавать слишком большое давление, клапан открывался, чтобы выпустить воздух или жидкость, чтобы избежать катастрофы.

Правильный выбор клапана

При выборе обратного клапана для проекта или системы необходимо учитывать несколько моментов.

Носители и материалы

Первое, о чем вы должны подумать, это то, что будет проходить через вашу систему. Это особенно актуально при работе с высоковязкими жидкостями, для которых требуются специальные клапаны.

Давление разрыва или герметизации

Вы уже должны знать, должен ли клапан быть нормально открытым или закрытым. Оттуда вам нужно определить, какое давление потребуется, чтобы открыть или закрыть клапан.

Скорость закрытия

Если необходимо, чтобы клапан полностью закрылся в течение миллисекунд после достижения давления, это следует учитывать еще. Некоторые клапаны допускают минимальную утечку, в то время как другие имеют плотные уплотнения, которые ничего не пропускают.

Нужны обратные клапаны?

Теперь вы знаете, что такое обратные клапаны и как их использовать в различных системах.

Если вам нужны обратные клапаны для конкретного проекта и вы хотите найти лучший для него, свяжитесь с нами сегодня. Мы будем более чем рады обеспечить вас правильным клапаном для вашего применения.

Справочник по моделированию — Обратные клапаны в HAMMER — OpenFlows | Wiki по водной инфраструктуре — OpenFlows | Водная инфраструктура

Продукт(ы):	МОЛОТОК
Версия(и):	V8i, версия для подключения
Район:	Моделирование

HAMMER предлагает несколько различных способов моделирования обратного клапана, также известного как «невозвратный» или «превентор обратного потока». В этой технической заметке объясняется, как работает каждый тип обратного клапана и когда его использовать.

Эта статья была написана в контексте моделирования переходных процессов в Bentley HAMMER, но обратный клапан трубы или узла также работает (предотвращает обратный поток) во время устойчивого состояния или EPS в WaterCAD и WaterGEMS.

Первый и самый простой способ смоделировать обратный клапан — разместить его на трубном элементе. Это можно сделать, просто выбрав «Истина» для параметра «Имеет обратный клапан?» свойство трубы. Это будет сделано на трубе, где будет расположен обратный клапан.

При таком подходе с обратным клапаном во время моделирования переходного процесса предполагается следующее:

• Обратный клапан расположен в центральной точке трубы
• Обратный клапан мгновенно закрывается при первом обнаружении обратного потока

При использовании обратного клапана на трубе вы заметите, что на трубе появляется символ:



Другой способ моделирования обратного клапана — через элемент узла насоса. Если вы моделируете событие «Отключение по истечении времени задержки», это делается путем выбора «Обратный клапан» для «Типа клапана насоса». Если вы моделируете запуск насоса или событие переменной скорости, это делается путем ввода нуля в поле «Время (для работы клапана)».

Этот подход следует использовать, когда

В насос встроен обратный клапан или если вы хотите, чтобы расстояние между насосом и обратным клапаном, расположенным ниже по потоку, было незначительным. Как и в обратном клапане на трубе, предполагается мгновенное закрытие при первом обнаружении обратного потока. Сам насосный узел закрывается, предотвращая обратный поток.

Примечание: обратный клапан насоса не откроется снова, если возникнет прямой поток.

Третий способ моделирования обратного клапана — использование элемента узла «Обратный клапан».

Примечание: Убедитесь, что вы установили нисходящую трубу таким образом, чтобы обратный клапан был направлен в правильном направлении в общем разделе свойств клапана, как показано ниже:

При использовании этого подхода для явного моделирования обратного клапана в качестве узлового элемента убедитесь, что тип клапана насоса отрегулирован соответствующим образом. Например, если обратный клапан моделируется элементом обратного клапана и вы не хотите моделировать обратный клапан в насосе, установите для свойства насоса «Тип клапана насоса» значение «Управляющий клапан» и введите недостижимо большое число для «Время (для закрытия клапана)» например 9999999. Подробнее см. в разделе Моделирование насоса без обратного и регулирующего клапанов.

Подход с узлом обратного клапана следует использовать, когда

• Вы хотите видеть обратный клапан как узел для визуальных целей или отчетов.
• Вам необходимо смоделировать обратный клапан, у которого закрытие с задержкой вместо мгновенного закрытия.
• Вам необходимо смоделировать другие дополнительные параметры, такие как давление, необходимое для повторного открытия клапана.
• Вы хотите смоделировать обратный клапан на соединении звездой в модели.
• Вы хотите получить динамическую кривую обратного клапана или кривую зависимости скорости обратного хода от замедления (Примечание: это доступно, начиная с версии HAMMER 10. 03.03.72)

Узловой элемент обратного клапана является более гибким, чем обратные клапаны насоса и трубопровода, поскольку он обеспечивает следующие настройки:

Время закрытия: Время закрытия клапана из полностью открытого положения после обнаружения обратного потока . Это также устанавливает линейную скорость закрытия, используемую, если клапан частично открыт, когда он начинает закрываться. Установите это значение на ноль для мгновенного закрытия.

Пороговое значение давления – разница давлений между входом и выходом, необходимая для повторного открытия закрытого обратного клапана. Если вы выберете для этого ноль, клапан снова откроется, как только давление на входе превысит давление на выходе.

Время открытия: Время открытия клапана из полностью закрытого положения после превышения заданного порога давления открытия клапана. Это также устанавливает линейную скорость открытия, используемую, если клапан частично закрыт, когда он начинает открываться. Установите это значение на ноль для мгновенного открытия

Разрешить прерывание работы?: Указывает, может ли операция (открытие или закрытие) быть прекращена преждевременно из-за сигнала реверса. False означает, что операция открытия или закрытия должна завершиться после ее начала (полезно, например, если обратный клапан с электроприводом и должен полностью закрыться или открыться). True означает, что операция открытия или закрытия может быть прервана в любое время, если этого требуют системные условия. Например, если обратный клапан наполовину закрыт, а давление в системе изменяется (так что давление на входе становится выше, чем давление на выходе), то клапан снова начнет открываться. Обычно для этого поля устанавливается значение «Истина».

Динамическая кривая обратного клапана : Начиная с HAMMER CONNECT Edition Update 3 (версия 10.03.03.72), можно моделировать динамическую кривую обратного клапана или кривую зависимости обратной скорости от замедления. См. эту ссылку для получения дополнительной информации.

При использовании узлового элемента обратного клапана вы увидите уведомление пользователя о каждом изменении положения обратного клапана (начало открытия, начало закрытия и прерывания). Подробнее о потерях напора в частично открытом состоянии см. ниже.

Введение задержки закрытия обратного клапана может оказаться более точным, а иногда и более консервативным. Причина в том, что в случае мгновенно закрывающегося обратного клапана столб воды практически находится в состоянии покоя в то время, когда он закрывается (нулевой расход). Напротив, если для закрытия обратного клапана требуется некоторое время, импульс от обратного потока может накапливаться до закрытия. Поэтому столб воды имеет некоторую энергию, когда обратный клапан закрывается, что часто приводит к более сильному скачку давления.



Рассмотрим приведенные ниже графики, которые показывают зависимость напора и расхода от времени для аварийного отключения насоса, сравнивая мгновенное закрытие (используя обратный клапан трубы или насоса) с медленным закрытием с задержкой 0,1 секунды и 0,5 секунды (при использовании узла обратного клапана).



В двух случаях медленного закрытия видно, что пик HGL выше, чем в случае мгновенного закрытия. Через 2 секунды вы можете видеть на графике потока, что некоторая обратная скорость нарастает, когда обратный клапан закрывается, вызывая повышенный скачок давления, когда клапан полностью закрыт. Вы также можете заметить, что задержка закрытия в 0,5 секунды приводит к более высокому скачку давления, чем задержка в 0,1 секунды, из-за увеличения времени для увеличения скорости обратного хода.

Запорный и неблокирующий обратный клапан

«Безхлопковый» обратный клапан моделируется с использованием нулевой задержки закрытия (закрывается мгновенно при реверсировании потока), которую можно смоделировать с помощью обратного клапана трубы, насоса или узла. Подробнее см. здесь: Моделирование обратного клапана без хлопка

Многоступенчатый или двухступенчатый (двухступенчатый) Запорный клапан

Если вам нужно смоделировать обратный клапан с многоступенчатым закрытием (например, быстрый запуск и медленное завершение ), это нужно будет сделать вручную с помощью клапана управления дроссельной заслонкой (TCV), поскольку элемент узла обратного клапана моделирует линейное закрытие. При таком подходе время начала закрытия клапана задается вручную. Это означает, что его нельзя настроить на начало закрытия при обнаружении обратного потока. Если бы вы разместили обратный клапан рядом с TCV, то и TCV, и обратный клапан закрылись бы, что не дало бы желаемого результата.

Вот статья, в которой более подробно рассматривается фактический аспект закрытия клапана TCV: Справочник по моделированию — закрытие клапана

проверка чувствительности путем запуска модели с узлом обратного клапана, установленным на более низкую скорость, чем в другом сценарии с обратным клапаном, установленным на более высокую скорость. В некоторых случаях более быстрое закрытие обратного клапана может дать более консервативные результаты — если обратному клапану требуется слишком много времени для закрытия, может возрасти обратная скорость, по сравнению с более быстрым закрытием, когда у этой обратной скорости может не быть шанса нарастить еще. См. примечание и иллюстрации выше.

Потери напора в узле обратного клапана

При использовании элемента узла обратного клапана численный решатель HAMMER может рассчитать долю полного открытия (на основе времени открытия и времени закрытия), обозначаемую «F».
